MANUALE UTENTE BDV066 BLACK & DECKER

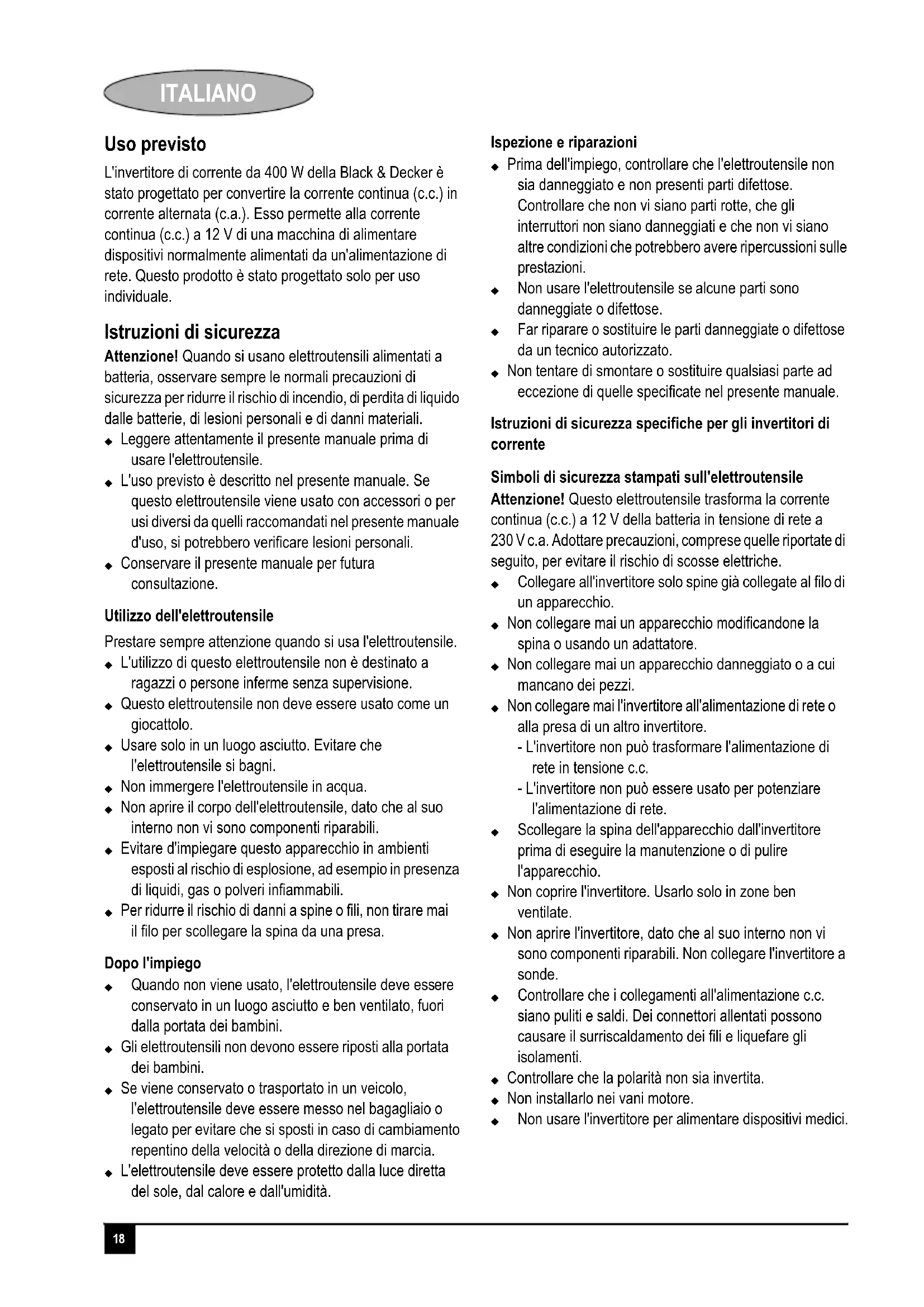

L'invertitore di corrente da 400 W della Black & Decker è stato progettato per convertire la corrente continua (c.c.) in corrente alternata (c.a.). Esso permette alla corrente continua (c.c.) a 12 V di una macchina di alimentare dispositiivi normalmente alimentati da un'alimentazione di rete. Questo prodotto è stato progettato solo per uso individuale.

Istruzioni di sicurezza

Attenzione! Quando si usano elettroutensili alimentati a batteria, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, di perdita di liquido delle batterie, di lesioni personali e di danni materiali.

Leggere attendamente il presente manuale prima di usare I'eeltroutensile.
L'uso previsto è descritto nel presente manuale. Se questo elettROUTensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali.
Conservare il presente manuale per futura consulazione.

Utilizzo dell'eletttroutensile

Prestare sempre attenzione quando si usa l'elettroutensile.

L'utilizzo di quello elettroutensile non è destinato a ragazzi o persone inferme alla supervisione.
Questo elettROUTensile non deve essere usato come un giocattolo.
Usare solo in un luogo asciutto. Evitare che I'eeltroutensile si bagni.
Non immergere I'eeltroutensile in acqua.
Non aprire il corpo dell'elettroutensile, dato che al suo interno non vi sono componenti riparabili.
Evitare d'impiegare quello apparetcchio in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili.
Per ridurre il rischio di danni a spine o fili, non tirare mai il filo per scollegare la spina da una presa.

Dopo l'impiego

Quando non viene usato, l'elettroutensile delve essere conservato in un luogo asciutto e ben ventilato, fuori alla portata dei bambini.
Gli elettroutensili non devono essere riposti alla portata dei bambini.
Se viene conservato o trasportato in un veicolo, l'elettROUTensile deve essere messo nel bagagliazio o legato per evitare che si sposti in caso di cambiamento repentino della velocità o della direzione di marcia.
L'electrontroutensile deve essere protetto alla luce diretta del sole, dal calore e dall'umidità.

Ispezione e riparazioni

Prima dell'impiego, controllare che l'elettROUTensile non sia danneggiato e non presenti parti difettose. Controllare che non vi siano parti rotte, che gli interrupttori non siano danneggiati e che non vi siano altre condizioni che potrebbero avere ripercussioni sulle prestazioni.
Non usare I'elettrottensile se alcune parti sono danneggiate o difettose.
Far riparare o sostituire le parti danneggiate o difettose da un tecnico autorizzato.
Non tentare di smontare o sostituire qualsiasi parte ad eccezione di quale specificate nel presente manuale.

Istruzioni di sicurezza specifiche per gli invertitori di corrente

Simboli di sicurezza stampati sull'eletttroutensile

Attenzione! Questo elettrotensile trasforma la corrente continua (c.c.) a 12 V della batteria in tensione di rete a 230 V c.a. Adottare precauzioni, comprese nelle riportate di seguito, per evitare il rischio di scosse elettriche.

Collegare all'invertitore solo spine giornè collegate al filo di un apparecchio.
Non collegare mai un appearecchio modificandone la spina o usando un adattatore.
Non collegare mai un appearecchio danneggiato o a cui mancano dei pezzi.
Non collegare mai l'invertitore all'alimentazione di rete o alla presa di un altro invertitore.

-L'invertitore non cui do trasformare l'alimentazione direte in tensione c.c.
- L'invertatore non può essere usato per potenziare l'alimentazione di rete.

Scollegare la spina dell'apparecchio dall'invertitore prima di eseguire la manutenzione o di pulire l'apparecchio.
Non coprine l'invertitore. Usarlo solo in zone ben ventilate.
Non aprire l'invertitore, dato che al suo interno non visono componenti riparabili. Non collegare l'invertitore a sonde.
Controllare che i collegamenti all'alimentazione c.c. siano puliti e saldi. Dei connettori allentati possono causare il surriscaldamento dei fili e liquefare gli isolamenti.
Controllare che la polarità non sia invertita.
Non installarlo nei vani motore.
Non usare l'invertitore per alimentare dispositivi medici.

Caratteristiche

1. Manico
2. Presa di corrente
3. Interruttore di accensione
4. Spinotto per presa accessori da 12V c.c.
5. Morsetti batteria
6. Indicatore a LED di accensione
7. Terminali

Forma d'onda dell'uscita dell'invertitore di corrente

La forma d'onda dell'uscita c.a. dell'invertitore di corrente viene chiamata "onda sinusoidale modificata".

Questo tipo di forma d'onda è adatta per la maggior parte di carichi c.a, comprese le alimentazioni lineari e di commutazione utilizzate delle apparecchiature elettroniche, dai trasformatori e dai motori.

Istruzioni d'uso

Requisiti della fonte di alimentazione

La fonte di alimentazione deve fornire 12,5 V c.c. e devesecco in grado di alimentare la corrente necessaria a operare il carico.

Attenzione! L'invertitore di corrente deve essere collegato solo a batterie con un'erogazione di tensione nominale di 12 V. L'apparecchio non funzionera se alimentato da una batteria a 6 V e subirà danni permanenti se collegato a una batteria da 24 V.

Collegamento a una fonte di alimentazione

L'invertitore di corrente è dotato di presa accessori da 12 V c.c. (4) e di morsetti per la batteria (5) per il collegamento a una fonte di alimentazione c.c.

Collegamento a una fonte di alimentazione da 12 V c.c. usinglo spinotto per presa accessori (100 W massimo)

Lo spinotto per presa accessori da 12 V c.c. (4) più essere usato per far funzionare l'invertitore con un'erogazione di potenza massima di 100 W. La punta dello spinotto è positiva (+) e il contatto laterale è negativo (-).

Attenzione! Collegare i capocorda ad anello (7) dell'invertitore di corrente prima di insertire lo spinotto nella presa accessori. Accertarsi che l'interruttore di accensione (3) sua spento e che nella zona di installatione non siano presenti fumi infiammabili.

Collegare il capocorda ad anello del cavo rosso al terminale rosso (7) marcato (+) sul retro dell'invertitore di corrente.

Collegare il capocorda ad anello del cavo nero al terminale nero (7) marcato (-) sul retro dell'invertitore di corrente.
Collegare l'invertitore di corrente alla fonte di alimentazione inserendo fermamente lo spinotto per presa accessori da 12V c.c. (4) nella presa accessori di un veicolo o in un'altra fonte di alimentazione c.c.

Attenzione! Per il funzionamento a più di 100 W è necessario collegarsi direttamente alla fonte di alimentazione.

Attenzione! Non usare l'invertitore con impianti elettrici con massa positiva (come quelli dei veicoli di una certa età).

Attenzione! L'eventuale collegamento con polarità inversa causa la bruciatura del fusibile e potrebbe recare danni permanenti all'invertitore di corrente.

Nota: Su alcuni veicoli, la presa accessori è molto tensione solo quando la chiave di accensione si trova sulla posizione accessori.

L'invertitore di corrente può essere usato con il motore del veicolo accesso o spento. è perché possibile che l'invertitore di corrente non funzioni durante l'avviamento del motore, dato che la tensione della batteria può diminuire notevolmente durante il trascinamento.

L'invertitore di corrente assorbe meno di 0,7 ampere alla batteria quando non sta alimentando un carico e l'interruttore di accensione (3) è accesso. Nella maggioranza dei casi, l'invertitore di corrente cui possa essere lasciato collegato alla batteria quando non è usato, dato che assorbé pochissima corrente. Scollegare perché l'invertitore di corrente alla batteria se il veicolo deve rianere fermo per un certo numero di giorni.

Requisiti di potenza nominali e reali dell'apparecchio

La maggior parte di elettROUTensili, elettrodomestici e apparecchi audio/video hanno etichette che indicano il consumo di potenza in ampere o watt. Accertarsi che il consumo di potenza dell'apparecchio che si desidera alimentare non superi 400 W nominali.

L'invertitore di corrente è dotato di protezione dai sovraccarichi e si spegne se viene applicato un carico superiore a 400 W.

Per riaccenderlo après un arresto causato dal sovraccoico, eliminare la causa e ripristinare l'eeltroutensile spegnendolo e quindi accendendo di nuovo.

Attenzione! Questo elettrotensile non alimenta apparecchi che richiedono una potenza elevata o che producono calore, come ad esempio asciugacapelli, forn i microonde e tostpane.

ITALIANO

Caratteristica di protezione dell'invertitore di corrente

L'elettROUTENSILE controlla le condizioni potenzialmente pericolose che elenchiamo di seguito.

Protezione delle basse tensioni. Questa condizione in se non dannosa per l'elettROUTensile, potrebbe perodanneggiare la fonte di alimentazione. L'elettROUTensile fa suonare un avvisatore acustico quando la tensione della fonte di alimentazione scende al di fatto di 11V + / - 0,5V c.c. e si spegne automaticamente quando la tensione in ingresso è inferiore a 10,5 + / - 0,5V c.c. Dopo aver ovviato al problema, spegnere e riaccendere I'elettROUTensile.
Protezione alla sovratensione. L'invertitore di corrente si spegne automaticamente quando la tensione di ingressso supra 15,5 + / - 0,5V c.c.
Protezione contro i cortocircuito. Una polarità inversa o un cortocircuito possono causare danni irreparabili all'elettroutensile. Prestare la massima attenzione a garantire la corretta polarità del collegamento.
Protezione dai sovraccarichi. L'invertitore di corrente si spegne automaticamente quando il carico continuo supra 400 W. Dop o aver eliminato il sovraccarico, ripristinare l'elettroutensile spegnendolo e accendendo di nuovo.
Protezione alla sovrattemperatura. L'eletttroutensile si spegne automaticamente se la temperatura al suo interno è troppo alta. Lasciare raffreddare l'eletttroutensile per almeno 15 minuti prima di riaccenderlo dato un arresto causato dal calore. Scollegare l'eletttroutensile alla presa di corrente durante il raffreddamento.

Collegamento a una fonte di alimentazione usingo i cavi

Usare i cavi per collegare l'electroutensile direttamente alla fonte di alimentazione da 12 V come descripto seguito.

Verificare che l'elettroutensile sia spento e che nella zona di installmente non siano presenti fumi inflammabili.
Collegare il cavo rosso al terminale rosso (7) marcato (+) sul retro dell'invertitore di corrente.
Collegare il cavo nero al terminale nero (7) marcato (-) sul retro dell'invertitore di corrente.
Collegare il morsetto rosso della batteria (5) al polo positivo della batteria.
Collegare il morsetto nero della batteria (5) al polo negativo della batteria.
Verificare che tutti i collegamenti tra i morsetti della batteria (5) e i terminali (7) siano saldi.
Accendere l'interruttore (3) e far funzionare I'eeltroutensile nel modo solito.

Attenzione! Dei connettori allentati possono causare il surriscaldamento dei fili e liquefare gli isolamenti.

Controllare che la polarità non sia invertita. I danni causati alla polarità inversa non sono coperti alla garanzia.

Collegamento al carico

L'invertitore di corrente è dotato di presa di corrente standard (2). Collegare il filo del dispositivo che si desidera alimentare alla presa di corrente (2). Accertarsi che i requisiti di alimentazione del dispositivo non siano superiori a 400 W. L'eeltroutensile è stato progettato per essere collegato direttamente a un normale apparetcchio elettrico o elettronico nel modo descritto in precedenza. Non collegare l'eeltroutensile al cablaggio c.a. domestico. Non collegare l'eeltroutensile a un circuito con carico c.a. dove il conduttore neutro è collegato alla massa (terra) o al polo negativo della fonte di alimentazione c.c. (battery).

Attenzione! Non collegare a un cablaggio c.a.

Consiglio per un utilizzo ottimale

Per ottenere i migliori risultati operativi, l'eeltroutensile delve essere sistematico su di una superficie piana e/o solida.

L'elettROUTensile deve essere usato solo in ambienti che soddisfano i criteri esposti di seguito.

ASCIUTTI - Non permettere che acqua o altri liquidi vengano aicontatto dell'invertitore.
FRESCHI - La temperatura dell'aria circostante deveseissere tra -4^ e 40^ .Idealmente tra 15^ e 25^ Se possibile, tenere l'invertitore lontano alla luce diretta del sole.
BEN VENTILATI - Mantenere libera la zona circostante l'elettROUTENSILE per permettere la libera circolazione dell'aria. Non appoggiare oggetti sull'elettROUTENSILE durante il funzionamento. L'elettROUTENSILE si spegne se la temperatura interna aumento troppo.
SICURI - Non usare l'invertitore in prossimità di materiali infiammabili o in altri luogi dove potrebbero concentrarsi fumi o gas infiammabili. Questo appearechio potrebbe emettere scintille per un breve attimo durante il collegamento o lo scollegamento.

Attenzione! Dispositivi ricaricabili – Alcuni dispositivi ricaricabili non funzionano bene se alimentati da un invertitore a onda sinusoidale modificata. Essi funzionano correttamente solo se alimentati da una normale presa di corrente domestica che fornisce un'onda sinusoidale pura. Di seguenza, il fabbricante consiglia di far funzionare quello tipo di dispositivi solo collegandoli a una normale presa di corrente domestica e non all'eletttroutensile.

ITALIANO

Questo problema non si presenta con la maggioranza di apparecchi alimentati a batteria. La maggior parte di questi dispositivi usa un alimentatore o trasformatore a parte che è collegato a una presa di corrente c.a. Il presente elettroutensile è in grado di alimentare alla problema la maggior parte di alimentatori e trasformatori.

Ricerca guasti

Se l'interruttor di accensione (3) è acceso, ma manca l'erogazione c.a. e il LED di segnalazione verde (6) è spento:

• Spagnere l'interruttore di accensione (3).
  Controllare che tutti i collegamenti c.c. siano collegati in modo corretto.
  Controllare la saldezza dei collegamenti c.c.

Se l'interruttore di accensione (3) è accesso e l'eeltroutensile non funziona, ma l'indicatore a LED rosso (6) è accesso, si è verificata una delle seguenti condizioni:

Bassa tensione della batteria.
Protezione dalla sovratensione.
Cortocircuito.
Sovraccarico.
Sovratemperatura.

Spagnere l'interruttore dell'elettroutensile (3), riparare il guasto e quindi riaccendere l'interruttore (3).

Interferenze televise

L'invertitore di corrente è schermato per ridurre al minimo le interferenze con i segnali tevisivi. In alcuni casi perché, possono ancora essere visibili delle interferenze, in modo particolare con i segnali tevisivi deboli.

Manutenzione

Questo elettroutensile Black & Decker è stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottomorlo a manutenzione periodica.

Attenzione! Prima di eseguire la manutenzione dell'eletttroutensile oppure di pulirlo, scollegarlo alla presa.

Strofinare di tanto in tanto l'elettroutensile con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Non immergere l'elettroutensile in acqua.

Sostituzione del fusibile nello spinotto per presa accessori c.c.

Staccare la calotta ruotandola in senso antiorario.
Sfilare la rondella in gomma, la spina centrale e la molla.
Estrarre il fusibile.
- Montare un nuovo fusibile del medesimo tipo e misura (8 A).

Infilare la spina centrale, la molla e la rondella in gomma.
Mettere la calotta ruotandola in senso orario sullo spinotto.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui l'elettroutensile Black & Decker debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il gno di materie prime.

Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettROUTensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

Black & Decker offre ai loro clienti la possibilità di ricerclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasti tecnico autorizzato, incaricato della raccolta periconto dell'azienda.

Le batterie al piombo possono essere ricaricate molte volte. Alla fine della loro vita utile, smaltirle in conformità alle norme ambientali.

Non smaltire le batterie bruciandole dato che si potrebbe causare un'esplosione.
Le batterie al piombo (Pb) sono riciclabili. Esse non devono essere smaltite con i normali rifiuti domestici. La batteria delve essere smontata e smaltita in base ai regolamenti in vigore.
Non cortocircuitare i terminali della batteria.
- Fare attenuation dato che la batteria è pesante.
Se possible, far funzionare l'apparecchio in modo da scaricare del tutto la batteria.

Imballare la batteria in modo idoneo per evitare che i terminali possano essere cortocircuitati.

Portare la batteria da un rivenditore autorizzato o presso un centro di ricolaggio di zona. Le batterie raccolte verranno riciclate oppure smaltite in modo adeguato.

ITALIANO

Dati tecnici

BDV066

Tensione in ingresso V c.c. 12

Tensione erogata V c.a. 230

Erogazione di potenza W 400

Peso kg 1,25

Dichiarazione CE di conformità

BDV066-TYPE2

Black & Decker dichiara che i presenti prodotti sono conformi a:

Norme e leggi.

EN60950

Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia la presente dichiarazione per conto di Black & Decker.

Kevin Hewitt

Direttore tecnico prodotti di consumo

Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disaggio del cliente a meno che:

Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
Il prodotto non sia stato usato in modo improprio o scorretto:
Il prodotto non abbia subito danni causati da oggetti o sostenze estranee oppure incidenti;
Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco Completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso:

www.2helpU.com

I clienti che desiderano registrar il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitatà a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it.
