BDSBC30A - Batterieladegerät BLACK & DECKER - Kostenlose Bedienungsanleitung

Marke	Black & Decker
Modell	BDSBC30A
Produkttyp	Batterieladegerät
Eingangsspannung	230 V Wechselspannung
Nennleistung	580 W
Ausgangsspannung	12 V Gleichspannung
Ausgangsstrom	30 A
Gewicht	2,5 kg
Empfohlene Batteriekapazität	20 bis 450 Ah
Kompatibler Batterietyp	12V Blei-Säure-Batterien (offene, wartungsfreie, Gel, AGM, Marine)
Ladetechnologie	4-Phasen-Ladung (Analyse, Schnellladung, Absorption, Erhaltungsladung)
Funktionen	Smart Charge, Generatorprüfung, Starthilfe
Anzeige	LCD-Bildschirm mit Laufschrift und Ladeanzeige
Sicherheit	Doppelte Isolierung, Verpolungsschutz, Überladeschutz, Kurzschlussschutz, automatische Kühlung
Verwendung	Nur im Freien, an einem trockenen und belüfteten Ort
Wartung	Mit feuchtem Tuch reinigen, nicht eintauchen, Klemmen nach Gebrauch reinigen
Reparaturfähigkeit	Enthält keine vom Benutzer reparierbaren Teile. Wenden Sie sich an einen autorisierten Black & Decker Reparaturdienst.
Garantie	24 Monate auf Material- und Verarbeitungsfehler

Häufig gestellte Fragen - BDSBC30A BLACK & DECKER

Welche Batterietypen kann ich mit dem BDSBC30A laden?

Das Ladegerät ist für 12V Blei-Säure-Batterien ausgelegt, einschließlich offener, wartungsfreier, AGM-, Gel- und Marine-Batterien. Nicht für nicht wiederaufladbare oder Lithium-Batterien verwenden.

Wie wähle ich die Anzeigesprache aus?

Schließen Sie das Ladegerät an die Steckdose an, und drücken Sie während der Initialisierung mehrmals die Sprachauswahltaste, bis die gewünschte Sprache angezeigt wird. Die Auswahl wird gespeichert.

Was tun, wenn das Display 'BATTERIEANSCHLÜSSE PRÜFEN' anzeigt?

Diese Meldung weist auf einen schlechten Kontakt hin. Trennen Sie das Gerät vom Stromnetz und die Klemmen, reinigen Sie die Batteriepole, und schließen Sie alles korrekt wieder an. Wenn das Problem weiterhin besteht, lassen Sie die Batterie überprüfen.

Kann ich ein Verlängerungskabel verwenden?

Ja, im absoluten Notfall verwenden Sie ein Verlängerungskabel in gutem Zustand, ausreichendem Querschnitt und für den Außeneinsatz geeignet. Ein ungeeignetes Verlängerungskabel kann die Garantie ungültig machen und ein Risiko darstellen.

Wie lange dauert das Laden einer Batterie?

Die Ladezeit hängt von der Kapazität und dem Zustand der Batterie ab. Beispiel: Eine 60-Ah-Batterie, die zu 50 % entladen ist, benötigt bei 30 A ca. 1 Stunde. Beachten Sie die Tabelle der ungefähren Ladezeiten in der Anleitung.

Wie verwende ich die Startfunktion (Starthilfe)?

Wählen Sie mit dem Bedienknopf den Modus 'Motorstart', schließen Sie die Klemmen an die Batterie an, und nach dem 90-Sekunden-Countdown erscheint die Meldung 'STARTBEREIT'. Starten Sie den Motor (max. 3 bis 5 Versuche). Lassen Sie das Gerät zwischen den Versuchen 5 Minuten abkühlen.

Was bedeutet die Meldung 'KÜHLZYKLUS'?

Das Ladegerät muss abkühlen. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind, und warten Sie, bis der Zyklus beendet ist, bevor Sie mit dem Laden fortfahren.

Wie warte ich das Ladegerät?

Trennen Sie das Ladegerät vor der Wartung vom Netz. Reinigen Sie das Gehäuse mit einem feuchten Tuch (keine Lösungsmittel). Reinigen Sie die Klemmen nach jedem Gebrauch, um Korrosion zu vermeiden. Tauchen Sie das Gerät nicht in Wasser.

Ist es sicher, das Ladegerät dauerhaft angeschlossen zu lassen?

Ja, im Erhaltungslademodus (Phase 4) hält das Ladegerät die Batterie voll geladen, ohne sie zu überladen. Es kann unbegrenzt angeschlossen bleiben, aber überprüfen Sie regelmäßig den Zustand der Batterie.

Was tun, wenn die Klemmen verpolt sind?

Das Ladegerät gibt einen Dauerton ab und die rote Leuchte leuchtet auf. Trennen Sie sofort das Stromnetz und die Klemmen, und schließen Sie sie unter Beachtung der Polarität wieder an: Rot an Pluspol (+), Schwarz an Minuspol (-).

BEDIENUNGSANLEITUNG BDSBC30A BLACK & DECKER

Bestimmungsgemäße Verwendung

Dieses Batterieladegerät von Black & Decker dient zum Aufladen von Bleisäurebatterien. Es ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Achtung! Beachten Sie beim Umgang mit netzstrombetriebenen Geräten stets die grundlegenden Sicherheitshinweise, die im Folgenden beschrieben werden. Dadurch verhindern Sie Brände, Stromschläge sowie Sach- und Personenschäden.

♦ Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden.
Der vorgesehene Verwendungszweck ist in dieser Anleitung beschrieben. Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie bei der Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren besteht Verletzungsgefahr.

♦ Heben Sie diese Anleitung auf.

Verwendung des Geräts

Verwenden Sie das Gerät stets mit Umsicht.

Das Gerät ist nicht für die unbeaufsichtigte Verwendung durch Kinder oder gebrechliche Personen vorgesehen.
◆ Das Gerät ist kein Spielzeug.
♦ Verwenden Sie das Gerät nur in trockener Umgebung. Achten Sie darauf, dass das Gerät nicht nass wird.
◆ Tauchen Sie das Gerät nicht in Wasser.
- Versuchen Sie nicht, das Gehäuse zu öffnen. Im Inneren befinden sich keine zu wartenden Teile.
- Betreiben Sie das Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Ziehen Sie niemals am Kabel, wenn Sie den Stecker aus der Steckdose ziehen möchten. Kabel und Stecker können sonst beschädigt werden.

Nach dem Gebrauch

• Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen, gut belüfteten Ort außerhalb der Reichweite von Kindern auf.
• Kinder sollten keinen Zugang zu aufbewahrten Geräten haben.
  Wenn das Gerät in einem Fahrzeug transportiert oder gelagert wird, bewahren Sie es im Kofferraum oder einer geeigneten Ablage auf, damit es bei plötzlichen Geschwindigkeits- oder Richtungsänderungen nicht in Bewegung geraten kann.
  Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze und Feuchtigkeit.

Inspektion und Reparaturen

• Prüfen Sie das Gerät vor der Verwendung auf beschädigte oder defekte Teile. Prüfen Sie, ob Teile gebrochen sind, Schalter beschädigt sind oder ob andere Bedingungen vorliegen, die die Funktion beeinträchtigen könnten.
• Betreiben Sie das Gerät nicht, wenn ein Teil beschädigt oder defekt ist.
• Lassen Sie beschädigte oder defekte Teile in einer Vertragswerkstatt reparieren oder austauschen.
• Ersetzen oder entfernen Sie keine Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

Sichere Verwendung des Netzkabels

Achtung! Nehmen Sie keine Veränderungen an Kabel oder Stecker vor. Wenn der Stecker nicht passt, wenden Sie sich an eine qualifizierte Fachkraft. Bei unsachgemäßem Anschließen besteht die Gefahr eines elektrischen Schlages.

Spezielle Sicherheitshinweise für Ladegeräte

Am Gerät sind die folgenden Symbole angebracht:

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Gerätes angegebenen Spannung entspricht.

Lesen Sie diese Anleitung vollständig und aufmerksam durch.

Dieses Gerät darf nur im Innenbereich verwendet werden.

Dieses Behältnis ist nicht für die Aufbewahrung gedacht.

Lesen Sie vor Gebrauch des Geräts die Bedienungsanleitung:

• Ist das Netzkabel beschädigt, muss es durch den Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.
• Versuchen Sie keinesfalls, nicht aufladbare Batterien zu laden.
• Lassen Sie beschädigte Kabel sofort austauschen.
• Achten Sie darauf, dass das Ladegerät nicht mit Wasser in Berührung kommt.
  ♦ Versuchen Sie nicht, das Ladegerät zu öffnen.
  ♦ Nehmen Sie am Ladegerät keine Veränderungen vor.
• Achten Sie darauf, dass sich die roten und schwarzen Batterieklemmen (4) nicht gegenseitig berühren und dass die Klemmen nicht gleichzeitig mit demselben

DEUTSCH

metallenen Leiter Kontakt haben. Dadurch kann das Gerät beschädigt werden. Gleichzeitig besteht in solchen Fällen Explosionsgefahr durch Funkenbildung

- Bewahren Sie die Batterieklemmen (4) stets in den integrierten Halterungen auf.

Batterien

Achtung! Versuchen Sie keinesfalls, eine gefrorene Batterie aufzuladen.

◆ Auf keinen Fall öffnen.
- Achten Sie darauf, dass der Akku nicht mit Wasser in Berührung kommt.

Achtung! Batterieflüssigkeit ist verdünnte Schwefelsäure und kann Sach- oder Personenschäden verursachen. Spülen Sie die Säure nach Hautkontakt reichlich mit Wasser ab. Wenn sich auf der Haut Rötungen, Reizungen oder andere Irritationen zeigen, suchen Sie einen Arzt auf. Nach Augenkontakt spülen Sie das Auge sofort reichlich mit sauberem Wasser ab und suchen Sie umgehend einen Arzt auf.

• Bei der Entsorgung von Batterien die Hinweise im Abschnitt „Umweltschutz“ beachten.
• Füllen Sie in jede Zelle destilliertes Wasser ein, bis die Batterieflüssigkeit den vom Hersteller angegebenen Pegel erreicht. Dadurch wird überschüssiges Gas aus den Zellen entfernt. Füllen Sie das Wasser nicht bis zum Überlaufen ein. Ist kein Zugang zu den Zellen möglich (wartungsfreie Batterie), beachten Sie die Aufladeanleitung des Herstellers.
• Beachten Sie die empfohlene Ladestromstärke und die spezifischen Sicherheitshinweise des Batterieherstellers. Diese geben beispielsweise an, ob die Abdeckung der Zellen beim Aufladen abgenommen werden soll.
  ♦ Stellen Sie sicher, dass der Anfangsladestrom nicht den vom Batteriehersteller angegebenen Wert übersteigt.

Achtung! Risiko explosiver Gasmischungen. Das Arbeiten in der Nähe von Bleisäurebatterien ist gefährlich. Bei normalem Betrieb der Batterien können explosive Gase entstehen. Lesen Sie daher unbedingt vor dem Gebrauch des Ladegeräts die vorliegende Bedienungsanleitung, und befolgen Sie alle Hinweise genau.

• Die Verwendung von Zubehörteilen, die nicht von Black & Decker empfohlen oder verkauft werden, kann zu Brand, elektrischen Schlägen oder Verletzungen führen.
  Ein Verlängerungskabel sollte nur verwendet werden, wenn dies unbedingt nötig ist. Die Verwendung eines ungeeigneten Verlängerungskabels kann Brand und elektrische Schläge verursachen und führt zum Erlöschen der Garantie.

LCD – Flüssigkristallbildschirm (Liquid Crystal Display)

Bei Hautkontakt mit Flüssigkristallen:

- Waschen Sie die betroffene Stelle gründlich und mit reichlich Wasser. Ziehen Sie betroffene Kleidungsstücke aus. Bei Augenkontakt mit Flüssigkristallen: Spülen Sie das betroffene Auge mit sauberem Wasser aus, und suchen Sie einen Arzt auf. Bei Verschlucken von Flüssigkristallen: Spülen Sie den Mund gründlich und mit reichlich Wasser. Trinken Sie viel Wasser, und führen Sie Erbrechen herbei. Suchen Sie einen Arzt auf.

Sicherheit von Personen

Tragen Sie einen vollständigen Augenschutz und geeignete Arbeitskleidung, um Kontakt mit der Batterieflüssigkeit zu vermeiden.

Während der Arbeit mit einer Batterie sollten Sie nicht Ihre Augen berühren. Dadurch können Säure, Säurepartikel oder korrodiertes Material in die Augen gelangen.

Tragen Sie bei der Arbeit mit Bleisäurebatterien keinen Metallschmuck wie Ringe, Armbänder, Halsketten oder Uhren. Bleisäurebatterien können einen Kurzschlussstrom produzieren, der zu schweren Verbrennungen führt.

Achten Sie besonders darauf, dass keine

Metallgegenstände auf die Batterie fallen. In diesem Fall besteht Explosionsgefahr durch Funkenbildung oder Kurzschluss.

Vor dem Aufladen

Das Gerät darf nur an 12-V-Bleisäurebatterien angeschlossen werden. Überprüfen Sie vor dem Aufladen, ob die Spannung der Batterie 12 V beträgt. Diese Information finden Sie auf der Batterie selbst oder in der Dokumentation zu dem entsprechenden Gerät (z. B. Fahrzeughandbuch).

Laden Sie mit dem Gerät keine Trockenbatterien auf, die vielfach in Haushaltsgeräten eingesetzt werden. Diese Batterien können platzen und Sachschäden sowie Verletzungen verursachen.

Achtung! Aus Bleisäurebatterien kann beim Aufladen explosives Gas entweichen. Sorgen Sie bei Aufladevorgängen für ausreichende Belüftung, und entfernen Sie mögliche Zündquellen.

• Stellen Sie das Ladegerät so weit wie möglich von der Batterie entfernt auf. Das Ladegerät enthält Schalter, die Funken erzeugen können.
• Stellen Sie das Ladegerät nicht über oder auf die Batterie.

• Explosive Gase können sich in Bodennähe ansammeln. Stellen Sie das Ladegerät so hoch wie möglich über dem Boden auf.

• Verwenden Sie im Aufladebereich keine elektrischen Geräte.

• Vermeiden Sie offenes Feuer im Aufladebereich, und rauchen Sie dort nicht.
  ◆ Befolgen Sie die Anleitung zum Anschließen und Trennen der Ladegerätkabel und Batteriekontakte.

Achtung! Batterien von Schiffen und Booten müssen ausgebaut und an Land geladen werden. Das Laden an Bord ist nur mit speziell dafür entwickelten Geräten möglich. Dieses Gerät ist NICHT für einen solchen Gebrauch vorgesehen.

Kraftfahrzeuge können mit elektrischen und elektronischen Systemen ausgestattet sein, etwa mit Motorsteuerungssystemen oder Mobiltelefonen, die durch hohe Anlassspannungen und Spannungsspitzen beschädigt werden können. Bevor Sie das Gerät am Fahrzeug anschließen, lesen Sie deshalb in der Betriebsanleitung nach, ob externes Aufladen zulässig ist.

Befolgen Sie diese Bedienungsanleitung sowie die Anleitungen des Batterieherstellers und des Fahrzeugherstellers.
Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie die Anschlussklemmen anschließen oder trennen. Die Klemmen dürfen sich niemals berühren.
Überprüfen Sie die Polarität der Fahrzeugbatterie-Anschlüsse, bevor Sie das Gerät anschließen. Trennen Sie immer zuerst das Minus-Kabel (schwarz), dann das Plus-Kabel (rot).

Beachten Sie beim Aufladen einer eingebauten, mit dem Stromkreis verbundenen Batterie die Anleitung des Herstellers sowie folgende Hinweise:

♦ Laden Sie die Batterie nicht bei laufendem Motor auf.
- Beachten Sie, dass bestimmte Motorkomponenten (z. B. Kühlventilator) möglicherweise automatisch gestartet werden. Halten Sie Hände und Körper von Motorkomponenten fern, und bringen Sie das Ladegerät und die Kabel so an, dass diese sich nicht gegenseitig berühren.
- Bringen Sie das Ladegerät und die Kabel so an, dass diese nicht durch das Schließen von Türen oder Abdeckungen von Motorteilen beschädigt werden können.
- Stellen Sie sicher, dass ein Anschließen des Geräts möglich ist, ohne das Metallgehäuse oder anliegende Metallkomponenten zu berühren.
Wenn dieses Gerät in der Nähe der Fahrzeugbatterie und des Fahrzeugmotors verwendet wird, achten Sie darauf, dass das Gerät auf einer ebenen und ausreichend stabilen Unterlage steht. Achten Sie

außerdem darauf, dass keine Klemmen, Kabel, Kleidungsstücke und Körperteile in die Nähe von bewegten Fahrzeugteilen geraten.

• Wenn die Batterie zum Aufladen oder zum Reinigen der Kontakte aus dem Fahrzeug ausgebaut werden muss, vergewissern Sie sich, dass alle Zubehörteile im Fahrzeug ausgeschaltet sind, um Funkenbildung zu verhindern.
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Andernfalls besteht Stromschlaggefahr. Zur Beseitigung dieses Risikos genügt es nicht, das Gerät nur über die entsprechenden Bedienelemente auszuschalten.

Anschließen des Ladegeräts

Gehen Sie nach Abschluss der Vorbereitungs- und Sicherheitsmaßnahmen wie folgt vor:

• Bei den meisten Fahrzeugen und ähnlichen Anwendungen kann das Ladegerät an die Batterie angeschlossen werden, während diese mit dem Gleichstromkreis verbunden ist. Beachten Sie in diesem Fall die Anleitung unter „Aufladen einer eingebauten Batterie“.
• Wenn die Batterie vor dem Aufladen vom Stromkreis getrennt werden muss, befolgen Sie die Anweisungen unter „Aufladen einer ausgebauten Batterie“.

Aufladen einer eingebauten Batterie

Achtung! Falsches Anschließen, ein Batteriekurzschluss, die Position der Batterie und die Position des Ladegeräts sind potenzielle Gefahrenquellen. Stellen Sie sicher, dass alle Vorbereitungen ordnungsgemäß getroffen wurden.

Achtung! Wenn die Batteriekontakte schwer zugänglich sind oder die Klemmen des Ladegeräts mit anliegenden Komponenten in Berührung kommen, muss die Batterie vor dem Aufladen ausgebaut werden. Beachten Sie die Herstelleranleitung zum Ausbauen der Batterie.

Überprüfen Sie die Polarität der Batteriekontakte. Der positive (POS, P, +) Batteriekontakt hat meist einen größeren Durchmesser als der negative (NEG, N, -) Kontakt.
♦ Nehmen Sie Isolierabdeckungen gemäß den Anweisungen des Herstellers von den Batteriekontakten ab.
Schließen Sie die positive (rote) Klemme des Ladegeräts an den positiven (POS, P, +) Batteriekontakt an.
Schließen Sie die schwarze Minusklemme (-) an einem stabilen, nicht beweglichen Metallteil des Fahrzeugs bzw. der Fahrzeugkarosserie an. Schließen Sie die

DEUTSCH

Klemme keinesfalls direkt an den negativen Batterieanschluss oder ein bewegliches Teil an. Lesen Sie das entsprechende Handbuch des Autos.

Führen Sie zum Trennen des Ladegeräts von der Batterie immer folgende Schritte aus:

♦ Schalten Sie das Ladegerät aus, und trennen Sie es von der Stromversorgung.
♦ Nehmen Sie zuerst die negative Klemme ab.
♦ Nehmen Sie danach die positive Klemme ab.
- Bringen Sie die Isolierabdeckungen wieder an den Batteriekontakten an.

Aufladen einer ausgebauten Batterie

Achtung! Falsches Anschließen, ein Batteriekurzschluss, die Position der Batterie und die Position des Ladegeräts sind potenzielle Gefahrenquellen. Stellen Sie sicher, dass alle Vorbereitungen ordnungsgemäß getroffen wurden.

Wenn die Batterie noch eingebaut ist, befolgen Sie die Anweisungen des Herstellers zum Ausbauen der Batterie vor dem Aufladen.

Überprüfen Sie die Polarität der Batteriekontakte. Der positive (POS, P, +) Batteriekontakt hat meist einen größeren Durchmesser als der negative (NEG, N, -) Kontakt.
Schließen Sie die positive (rote) Klemme des Ladegeräts an den positiven (POS, P, +) Batteriekontakt an.
Schließen Sie die negative (schwarze) Klemme des Ladegeräts an den negativen (NEG, N, -) Batteriekontakt an.

Führen Sie zum Trennen des Ladegeräts von der Batterie immer folgende Schritte aus:

♦ Schalten Sie das Ladegerät aus, und trennen Sie es von der Stromversorgung.
♦ Nehmen Sie zuerst die negative Klemme ab.
♦ Nehmen Sie danach die positive Klemme ab.
- Bringen Sie die Isolierabdeckungen wieder an den Batteriekontakten an.

Merkmale

1. Digitalanzeige mit Bildlauf
2. Schalter für Sprachauswahl
3. Schalter für Funktionsauswahl
4. Batterieklemmen
5. LED-Statusanzeige
6. Ladestandanzeige
7. Kabelaufbewahrung
8. Klemmenaufbewahrung
9. Tragegriff

Sprachauswahl

Das Ladegerät kann Fehlermeldungen und Informationen in verschiedenen Sprachen anzeigen. So wählen Sie eine andere Sprache aus (Standardsprache: Englisch):

Schließen Sie das Gerät an eine Wechselstromquelle an, und drücken Sie während der Geräteinitialisierung einmal den Schalter für die Sprachauswahl (2); durch wiederholtes Drücken des Schalters können Sie die gewünschte Sprache einstellen.

Nachdem Sie die gewünschte Sprache eingestellt haben, werden alle Meldungen und Informationen in dieser Sprache angezeigt.

Die gewünschte Sprache muss nur einmal eingestellt werden, da das Ladegerät die ausgewählte Sprache für zukünftige Verwendungen als neue Standardsprache speichert.

Allgemeine Gebrauchshinweise

Schließen Sie das Gerät wie im Abschnitt „Anschließen des Ladegeräts“ beschrieben an.
♦ Stellen Sie den Schalter für die Funktionsauswahl (3) auf die gewünschte Funktion ein.
Schließen Sie das Ladegerät an eine Stromquelle mit 230 V Wechselstrom an.
♦ Schließen Sie die Klemmen des Ladegeräts an die Batterie an.
- Wenn das Gerät ordnungsgemäß angeschlossen und einsatzbereit ist, wird auf der Digitalanzeige (1) BATTERIE WIRD GEPRÜFT angezeigt.
- Wenn das Gerät an eine Stromquelle, jedoch nicht oder nicht ordnungsgemäß an eine Batterie angeschlossen ist, wird die Meldung BATTERIEANSCHLÜSSE PRÜFEN angezeigt.
Nach Abschluss der Batterieanalyse beginnt das Gerät mit dem Ladevorgang, sofern mit dem Schalter für die Funktionsauswahl (3) die intelligente Ladefunktion ausgewählt wurde. Die Batteriespannung wird angezeigt (z. B. LADEN/12,5 VOLT). Während des Ladevorgangs wird auf der Ladestandanzeige (6) der aktuelle Ladestand angezeigt; im roten Bereich beträgt der Ladestand zwischen 0 und 25 Prozent, im grünen Bereich zwischen 75 und 100 Prozent.
- Wenn die Batterie vollständig aufgeladen ist, zeigt das Gerät BATTERIE VOLLSTÄNDIG GELADEN an, und die grüne LED-Statusanzeige (5) leuchtet.
♦ Schalten Sie das Ladegerät ab, indem Sie zunächst das Netzkabel ziehen und anschließend die Klemmen (4) trennen. Beachten Sie beim Trennen der Klemmen die „Sicherheitshinweise“ zu Beginn dieser Anleitung.

Gebrauch

Das Black & Decker Ladegerät verfügt je nach Modell über eine Schnellladefunktion von 20 A, 25 A oder 30 A. Das Gerät ist ausschließlich für 12 V-Bleisäurebatterien geeignet. Dazu gehören z. B. herkömmliche Autobatterien, wartungsfreie Batterien und Schiffs-, Traktions- und Gel-Batterien, wie sie z. B. in Autos, Lkws, landwirtschaftlichen Geräten, Booten, Rasenmähern, Gartentraktoren und Motorrädern verwendet werden.

Auto Select-Technologie

Nach Auswahl der gewünschten Anwendung führt das Ladegerät alle weiteren Vorgänge automatisch aus.

Vier-Phasen-Ladetechnologie (Abb. D)

Dank der hocheffizienten Vier-Phasen-Ladetechnologie mit integrierter Mikroprozessorkontrolle wird ein schnelles, sicheres und vollständiges Laden funktionsfähiger Batterien gewährleistet.

Phase 1 – Batteriestatus

Vor dem Laden werden die Anschlüsse der Batterie überprüft, um mögliche Schäden durch falsche Batteriepolung zu verhindern.

Phase 2 – Volumenladung

Die Batterie wird im Schnellademodus mit Wechselstrom bis auf 80 Prozent ihrer Kapazität geladen.

Phase 3 – Restladung

Durch ein langsames Laden auf bis zu 100 Prozent der Kapazität wird ein Überladen der Batterie verhindert.

Phase 4 – Erhaltungsladung

Die Batterie wird bis zu ihrem Einsatz in einem vollständig geladenen Zustand gehalten.

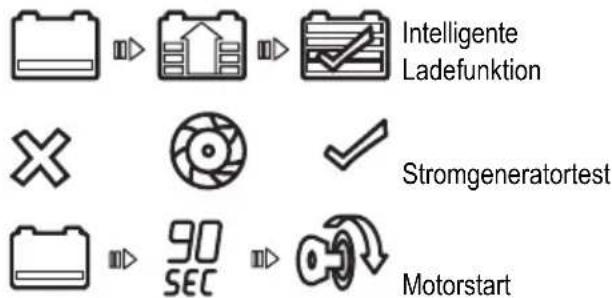

Steuerungsfeld

Im Steuerungsfeld werden folgende Symbole angezeigt:

Intelligente Ladefunktion (Abb. A)

Analysiert automatisch die Batterie und wählt je nach Typ, Größe und Restkapazität der Batterie die optimale Ladegeschwindigkeit aus.

Ungefähre Ladezeiten

Im Verlauf des Ladevorgangs wird die Ladestromstärke automatisch angepasst. Sobald die Batterie vollständig aufgeladen ist, wird der Ladevorgang eingestellt. Die Ladezeiten für Deep-Cycle-Batterien sind unter Umständen etwas länger.

In der folgenden Tabelle sind einige ungefähre Ladezeiten aufgeführt:

	20 Ah	60 Ah	180 Ah	360 Ah	450 Ah	560 Ah
30 A	0,18 Std. ***	1,00 Std. ***	3,00 Std. ***	6,00 Std. ***	9,00 Std. **	11,00 Std. *
25 A	0,20 Std. ***	1,35 Std. ***	3,5 Std. ***	7,30 Std. **	11,10 Std. *
20 A	0,33 Std. ***	2,10 Std. ***	5,00 Std. **	9,20 Std. *

Hinweis: Diese Tabelle dient lediglich der Orientierung.

Bitte beachten Sie, dass sich die Zeiten je nach Batteriezustand und Umgebungsbedingungen, in der die Batterie geladen wird, ändern können.

Bei den Angaben in der obigen Tabelle handelt es sich um ungefähre Werte, für deren Messung eine um 50 Prozent entladene Batterie als Referenzmodell verwendet wurde. Je nach Größe, Alter und Zustand der Batterie können die Ladezeiten variieren.

Stromgeneratortest (Abb. B)

Ein fehlerhafter Stromgenerator kann eine verborgene Fehlerquelle für eine entladene Batterie sein.

Achtung! Der Test eignet sich nur für 12 V-Gleichstromquellen!

Teil 1 (keine Spannung angelegt)

♦ Stellen Sie sicher, dass keine Spannung am Stromgenerator anliegt, indem Sie jegliches Fahrzeugzubehör ausschalten.

- Für den Stromgeneratortest muss die Batterie vollständig aufgeladen sein.

- Lassen Sie den Motor drei Minuten laufen, bis er eine normale Leerlaufgeschwindigkeit erreicht hat, und stellen Sie sicher, dass keine Spannung anliegt.

DEUTSCH

Wählen Sie mithilfe des Schalters für die Funktionsauswahl (3) die Testfunktion für den Stromgenerator aus, bevor Sie die Klemmen an die Batterie anschließen. Nach Anschließen der Klemmen wird STROMGENERATOR WIRD GEPRÜFT angezeigt.
- Wenn der Stromgenerator einwandfrei funktioniert, wird die Meldung STROMGENERATOR OK angezeigt, und die grüne LED-Anzeige leuchtet. Wenn am Stromgenerator eine Spannung außerhalb des Normbereichs anliegt, wird STROMGENERATOR FEHLERHAFT oder MOTOR LÄUFT NICHT angezeigt, und die rote LED-Anzeige leuchtet.

Teil 2 (Spannung zu gering)

♦ Legen Sie Spannung an den Stromgenerator an, indem Sie so viele elektrische Autozubehörteile wie möglich anschalten (Klimaanlage und Scheibenabtauvorrichtung ausgenommen)
- Wenn der Stromgenerator einwandfrei funktioniert, wird die Meldung STROMGENERATOR OK angezeigt, und die grüne LED-Anzeige leuchtet. Wenn am Stromgenerator eine Spannung außerhalb des Normbereichs anliegt, wird STROMGENERATOR FEHLERHAFT oder MOTOR LÄUFT NICHT angezeigt, und die rote LED-Anzeige leuchtet.

Fällt der Stromgeneratortest beim ersten Durchlauf positiv aus, der zweite Durchlauf zeigt jedoch einen Fehler an, kann es dafür folgende Ursachen geben:

• Keilriemen locker.
  ♦ Zwischenzeitliche Diodenfehlfunktion.
  ♦ Schlechte Verbindungen zwischen Batterie und Stromgenerator und/oder Masse.

Hinweis: Möglicherweise wird STROMGENERATOR FEHLERHAFT oder MOTOR LÄUFT NICHT angezeigt, wenn während des Ladevorgangs zusätzliche elektrische Autozubehörteile zugeschaltet werden und die Last des Stromgenerators dadurch erhöht wird. Stellen Sie sicher, dass der Stromgenerator für eine solche Last ausgelegt ist.

Motorstart (Abb. C)

Wählen Sie mithilfe des Schalters für die Funktionsauswahl (3) die Motorstartfunktion aus, und schließen Sie dann die Klemmen an die Batterie an.

• Auf der LCD-Anzeige wird ein Countdown von 90 Sekunden und anschließend BEREIT FÜR STARTHILFE angezeigt.
• Lassen Sie den Motor gemäß den Vorgaben des Herstellers durchdrehen, in der Regel jeweils drei bis fünf Sekunden lang. Auf der LCD-Anzeige wird WIRD GESTARTET angezeigt.

- Trennen Sie Netzkabel und Klemmen unter Beachtung der „Sicherheitshinweise“ zu Beginn dieser Anleitung.

Achtung! Sollte ein zweiter Versuch zum Starten des Motors erforderlich sein, lassen Sie den Motor vor dem zweiten Versuch fünf Minuten abkühlen.

Aufgrund der hohen Stromstärke der Motorstartfunktion müssen Sie zwischen den Startversuchen kurze Pausen einlegen, damit das Gerät abkühlen kann. Das Ladegerät deaktiviert im Motorstartmodus fünf Minuten lang alle Funktionen. Auf der LCD-Anzeige wird währenddessen ABKÜHLEN, WARTEN SIE 5 MINUTEN angezeigt. Wiederholen Sie nach fünf Minuten den oben beschriebenen Vorgang.

Problembehebung

Anzeigeauswertung, häufige Probleme und Lösungsmöglichkeiten:

Alle Funktionen inaktiv

• Stellen Sie sicher, dass das Ladegerät an eine 230 V-Wechselstromsteckdose angeschlossen ist.
  ♦ Befolgen Sie die Schritte unter „Anschließen des Ladegeräts“ am Beginn dieser Bedienungsanleitung.
• Nach ordnungsgemäßem Anschluss an die Batterie schaltet sich das Gerät automatisch ein. Wenn sich das Gerät nicht einschaltet, ist es entweder nicht ordnungsgemäß mit den Anschlüssen verbunden, oder die Spannung der zu wartenden Batterie ist zu gering (unter 0,5 V).

Fehlermeldungen der intelligenten Ladefunktion

BATTERIE WIRD GEPRÜFT – in der Regel liegt eine fehlerhafte Verbindung zur Batterie vor.

- Trennen Sie unter Beachtung der „Sicherheitshinweise“ zu Beginn dieser Anleitung das Netzkabel und die Batterieklemmen (4). Reinigen Sie die Batterieanschlüsse, und schließen Sie das Gerät erneut an. Sollte das Problem fortbestehen, empfehlen wir, die Batterie in einer Vertragswerkstatt überprüfen zu lassen.

BATTERIE ERSETZEN ODER ÜBERPRÜFEN – in der zu ladenden Batterie liegt entweder ein interner offener Stromkreis oder eine kurzgeschlossene Zelle vor, oder die Batterie ist hochgradig sulfathaltig. Die Batterie kann daher nicht mit normaler Stromstärke geladen werden. Wir empfehlen, die Batterie in einer Vertragswerkstatt überprüfen zu lassen.

ABKÜHLEN, rote LED-Anzeige leuchtet – möglicherweise sind die Lüftungsschlitze des Ladegeräts blockiert.

- Stellen Sie vor der erneuten Inbetriebnahme sicher, dass eine ausreichende Belüftung gewährleistet ist.

POLUNG UMKEHREN – die rote LED-Anzeige leuchtet, und es ertönt ein anhaltendes Warnsignal.

Die Verbindungen zum negativen und positiven Batterieanschluss wurden vertauscht.

Trennen Sie unter Beachtung der „Sicherheitshinweise“ zu Beginn dieser Anleitung das Netzkabel und die Batterieklemmen (4). Schließen Sie die Klemmen gemäß den Anweisungen unter „Laden der Batterie“ erneut an.

LADEZEITRAUM ÜBERSCHRITTEN – der Ladezyklus überschreitet 18 Stunden. Dies kann folgende Ursachen haben:

• Die zu ladende Batterie ist defekt. Lassen Sie die Batterie in einer Werkstatt reparieren oder auswechseln.
  Die Kapazität der zu ladenden Batterie übersteigt die Kapazität des Ladegeräts.

Aufladen einer sehr kalten Batterie

Sehr kalte Batterien (z. B. bei Temperaturen von unter 0°C) können nur mit geringer Stromstärke aufgeladen werden. Die Ladestromstärke ist zu Beginn sehr niedrig. Mit zunehmender Betriebstemperatur der Batterie steigt auch die Ladestromstärke.

Achtung! Versuchen Sie keinesfalls, eine gefrorene Batterie aufzuladen.

Fehlermeldungen beim Stromgeneratortest

BATTERIEANSCHLÜSSE PRÜFEN – in der Regel liegt eine fehlerhafte Verbindung zur Batterie vor.

Trennen Sie unter Beachtung der „Sicherheitshinweise“ zu Beginn dieser Anleitung das Netzkabel und die Batterieklemmen (4). Reinigen Sie die Batterieanschlüsse, und schließen Sie das Gerät erneut an.
- Sollte das Problem fortbestehen, empfehlen wir, die Batterie in einer Vertragswerkstatt überprüfen zu lassen.

POLUNG UMKEHREN – die rote LED-Anzeige leuchtet, und es ertönt ein anhaltendes Warnsignal.

Die Verbindungen zum negativen und positiven Batterieanschluss wurden vertauscht.

Trennen Sie unter Beachtung der „Sicherheitshinweise“ zu Beginn dieser Anleitung das Netzkabel und die Batterieklemmen. Schließen Sie das Gerät unter Beachtung der korrekten Polung erneut an die Batterie an.

Wartung

Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pflege und Reinigung voraus.

Achtung! Ziehen Sie den Netzstecker des Geräts aus der Steckdose, bevor Sie mit Wartungs- oder Reinigungsarbeiten am Gerät beginnen.

• Wischen Sie das Gerät gelegentlich mit einem feuchten Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Tauchen Sie das Gerät nicht in Wasser.
• Säubern Sie die Batterieklemmen (4) nach jedem Gebrauch, und entfernen Sie dabei alle Batterieflüssigkeitsrückstande, um die Klemmen (4) vor Korrosion zu schützen.
  ♦ Reinigen Sie das Gehäuse des Ladegeräts mit einem weichen Stofftuch und ggf. etwas milder Seifenlösung.
• Achten Sie darauf, dass keine Flüssigkeit in das Batterieladegerät eindringt. Nehmen Sie das Batterieladegerät nur in trockenem Zustand in Betrieb.
• Wickeln Sie für die Aufbewahrung des Ladegeräts die Kabel nur lose zusammen, um Kabelschäden zu vermeiden.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll, sondern führen Sie das Produkt einer getrennten Sammlung zu.

Durch die separate Sammlung von ausgedienten Produkten und Verpackungsmaterialien können Rohstoffe recycelt und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

DEUTSCH

Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Diese teilt Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com.

Bleisäurebatterien können viele Male aufgeladen werden. Denken Sie bei der Entsorgung von verbrauchten Batterien an die Umwelt.

• Werfen Sie Batterien nicht ins Feuer. Es besteht Explosionsgefahr.
• Bleisäurebatterien (Pb) können recycelt werden. Batterien dürfen keinesfalls mit dem Hausmüll entsorgt werden. Halten Sie sich an die örtlichen Richtlinien zur Sondermüllentsorgung.
• Achten Sie darauf, dass die Batteriekontakte nicht kurzgeschlossen werden.
• Beim Umgang mit der Batterie sollten Sie ihr Gewicht berücksichtigen.
• Lassen Sie die Batterie möglichst im Betrieb leer werden.

Verpacken Sie die Batterie in einem geeigneten Behälter, sodass die Batteriekontakte nicht kurzgeschlossen werden können.

Bringen Sie die Batterie zu Ihrer Vertragswerkstatt oder zu einer Rücknahmestelle in Ihrer Nähe. Die abgegebenen Batterien werden dem Recycling zugeführt oder vorschriftsmäßig entsorgt.

Technische Daten

	BDSBC20A	BDSBC25A	BDSBC30A
Eingangs-spannung	VAC 230	230	230
Aufnahme-leistung	W 390	460	580
Ausgangs-spannung	VDC 12	12	12
Ausgangs-strom	A 2	0	2 5 3 0
Gewicht kg	2,5	2,5	2,5

Ladegerät Volt Batteriekapazität

20 A 12 20 bis 360 Ah

25 A 12 20 bis 450 Ah

30 A 12 20 bis 450 Ah

EU-Konformitätserklärung

BDSBC20A TYP 1, BDSBC25A TYP 1, BDSBC30A TYP 1

Black & Decker erklärt, dass diese Produkte den folgenden Normen entsprechen:

Normen und gesetzliche Vorschriften. EN60335, 2006/95/EC

Der Unterzeichnete ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.

Kevin Hewitt

Vereinigtes Königreich

11.06.2008

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne dass dem Kunden dabei mehr als unvermeidlich Unannehmlichkeiten entstehen, allerdings vorbehaltlich folgender Ausnahmen:

• wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;
• wenn das Gerät missbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
• wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
• wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendienstes unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Außerdem ist eine Liste der Vertragswerkstätten und aller

Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter:

www.2helpU.com

Bitte besuchen Sie unsere Webseite

www.blackanddecker.de, um Ihr neues Black & Decker-Produkt zu registrieren. Dort erhalten Sie auch

Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter

www.blackanddecker.de.

FRANÇAIS

Utilisation

Nur die aufgefuerten teile sind lieferbar

Deutschland Black & Decker GmbH Tel. [phone] - 0

Black & Decker Str. 40, D - 65510 Idstein Fax [phone]

Gewerbezone Seeblick Fax [phone]

3213 Kleinbösingen

Italia Black & Decker Italia SpA Tel. [phone]

Viale Elvezia 2 Fax [phone]

20052 Monza (MI) Numero verde 800-213935

Nederland Black & Decker Benelux Tel. 0164 - 283000

Joulehof 12, 4622 RG Bergen op Zoom Fax 0164 - 283100

Österreich Black & Decker Vertriebsges.m.b.H Tel. [phone]

Oberlaaerstraße 246, A1100 Wien Fax [phone]

Portugal Black & Decker Tel. [phone]

Rua Egas Moniz 173 Fax [phone]

S. João do Estoril

2766-651 Estoril
