BDSBC30A - Chargeur de batterie BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Marque	Black & Decker
Modèle	BDSBC30A
Type de produit	Chargeur de batterie
Tension d'entrée	230 V CA
Puissance nominale	580 W
Tension de sortie	12 V CC
Courant de sortie	30 A
Poids	2,5 kg
Capacité de batterie recommandée	20 à 450 Ah
Type de batterie compatible	Batteries au plomb 12 V (ouvertes, sans entretien, gel, AGM, marine)
Technologie de charge	Charge en 4 phases (analyse, charge rapide, absorption, maintien flottant)
Fonctions	Charge Smart, vérification d'alternateur, démarrage d'appoint
Affichage	Écran LCD avec messages déroulants et indicateur de charge
Sécurité	Double isolation, protection contre l'inversion de polarité, contre la surcharge, contre les courts-circuits, refroidissement automatique
Utilisation	Extérieur uniquement, dans un endroit sec et aéré
Entretien	Nettoyer avec un chiffon humide, ne pas immerger, nettoyer les pinces après usage
Réparabilité	Ne contient aucune pièce réparable par l'utilisateur. Contacter un réparateur agréé Black & Decker
Garantie	24 mois contre tout défaut de matériau ou de fabrication

FOIRE AUX QUESTIONS - BDSBC30A BLACK & DECKER

Quels types de batteries puis-je charger avec le BDSBC30A ?

Le chargeur est conçu pour les batteries au plomb de 12 V, y compris les batteries ouvertes, sans entretien, AGM, gel et marines. Ne pas utiliser pour des batteries non rechargeables ou au lithium.

Comment sélectionner la langue d'affichage ?

Branchez le chargeur sur secteur, puis pendant l'initialisation, appuyez plusieurs fois sur le bouton de sélection de langue jusqu'à obtenir la langue souhaitée. La sélection est mémorisée.

Que faire si l'écran affiche 'VÉRIFIER LES CONNEXIONS DE BATTERIE' ?

Ce message indique un mauvais contact. Débranchez le secteur et les pinces, nettoyez les bornes de la batterie, puis reconnectez correctement. Si le problème persiste, faites vérifier la batterie.

Puis-je utiliser une rallonge électrique ?

Oui, en cas de nécessité absolue, utilisez une rallonge en bon état, de section suffisante et adaptée à l'usage extérieur. Une rallonge inappropriée peut annuler la garantie et présenter un risque.

Combien de temps faut-il pour charger une batterie ?

Le temps de charge dépend de la capacité et de l'état de la batterie. Exemple : une batterie de 60 Ah déchargée à 50 % met environ 1 heure avec le courant de 30 A. Consultez le tableau des temps approximatifs dans la notice.

Comment utiliser la fonction de démarrage d'appoint ?

Sélectionnez le mode 'Démarrage du moteur' avec le bouton de commande, connectez les pinces à la batterie, puis après le décompte de 90 secondes, le message 'PRÊT AU DÉMARRAGE' s'affiche. Lancez le moteur (3 à 5 essais max). Laissez refroidir 5 minutes entre les tentatives.

Que signifie le message 'CYCLE DE REFROIDISSEMENT' ?

Le chargeur a besoin de refroidir. Assurez-vous que les grilles de ventilation ne sont pas obstruées et attendez que le cycle se termine avant de reprendre la charge.

Comment entretenir le chargeur ?

Débranchez le chargeur avant tout entretien. Nettoyez le boîtier avec un chiffon humide (pas de solvants). Nettoyez les pinces après chaque usage pour éviter la corrosion. Ne plongez pas l'appareil dans l'eau.

Est-il sûr de laisser le chargeur branché en permanence ?

Oui, en mode flottant (phase 4), le chargeur maintient la batterie complètement chargée sans surcharge. Il peut rester branché indéfiniment, mais vérifiez régulièrement l'état de la batterie.

Que faire si les pinces sont inversées ?

Le chargeur émettra un bip continu et le témoin rouge s'allumera. Débranchez immédiatement le secteur et les pinces, puis reconnectez en respectant la polarité : rouge sur borne positive (+), noir sur borne négative (-).

MODE D'EMPLOI BDSBC30A BLACK & DECKER

Votre chargeur de batterie Black & Decker est conçu pour charger les batteries au plomb. Il est destiné à une utilisation exclusivement domestique.

Consignes de sécurité

Attention ! De simples précautions sont à prendre pour l'utilisation d'appareil branché à l'alimentation principale. Les conseils suivants doivent toujours être appliqués, ceci afin de réduire le risque d'incendie, les chocs électriques, les blessures et les dommages matériels.

♦ Lisez attentivement et entièrement le manuel avant d'utiliser l'appareil.
- Ce manuel décrit comment utiliser cet appareil. L'utilisation d'un accessoire ou d'une fixation, ou bien l'utilisation de cet appareil à d'autres fins que celles recommandées dans ce manuel d'instruction peut présenter un risque de blessures.
◆ Gardez ce manuel pour référence ultérieure.

Utilisation de votre appareil

Prenez toutes les précautions nécessaires pour utiliser l'appareil.

• Cet appareil n'est pas destiné à être utilisé par des personnes jeunes ou déficientes sans surveillance.
  ◆ Cet appareil ne doit pas être utilisé comme jouet.
• Il doit toujours être utilisé dans des endroits secs et en aucun cas être mouillé.
  ◆ Ne plongez pas l'appareil dans l'eau.
  ♦ N'ouvrez pas le boîtier. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur.
  ♦ N'utilisez pas l'appareil dans un environnement présentant des risques d'explosion, ni en présence de liquides, gaz ou poussières inflammables.
  Pour limiter le risque d'endommagement des prises et des fils électriques, ne débranchez jamais l'appareil en tirant sur le câble.

Après l'utilisation

Quand il n'est pas utilisé, l'appareil doit être rangé dans un endroit suffisamment aéré, sec et hors de portée des enfants.
- Les enfants ne doivent pas avoir accès aux appareils rangés.
Quand l'appareil est rangé ou transporté dans un véhicule, il doit être installé dans le coffre ou correctement calé pour éviter les mouvements dus aux changements de direction ou de vitesse.
- L'appareil doit être protégé de la lumière directe, de la chaleur et de l'humidité.

Vérification et réparations

• Avant l'utilisation, vérifiez si l'appareil est en bon état ou si aucune pièce ne manque. Recherchez des pièces cassées, des boutons endommagés et d'autres anomalies susceptibles de nuire au bon fonctionnement de l'appareil.
  ♦ N'utilisez pas l'appareil si une pièce est endommagée ou défectueuse.
• Faites réparer ou remplacer les pièces défectueuses ou endommagées par un réparateur agréé.
  ◆ Ne tentez jamais de retirer ou de remplacer des pièces autres que celles citées dans ce manuel.

Consignes de sécurité concernant le câble d'alimentation

Attention ! Ne modifiez en aucun cas une prise ou un câble c.a. L'installation, pour être appropriée, doit être faite par un électricien qualifié. Une connexion incorrecte peut entraîner un choc électrique.

Consignes de sécurité spécifiques aux chargeurs de batterie

Les symboles suivants se trouvent sur l'appareil :

Cet outil est doublement isolé; par conséquent, aucun câble de masse n'est nécessaire. Vérifiez si l'alimentation mentionnée sur la plaque signalétique de l'appareil correspond bien à la tension présente sur le lieu.

Lisez attentivement le manuel d'instruction complet.

Cet appareil est destiné à être utilisé exclusivement à l'extérieur.

Ne pas stocker.

Avant d'utiliser cet appareil, lisez ces instructions :

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un centre de réparation agréé Black & Decker pour éviter tout risque.
◆ Ne tentez jamais de recharger des batteries non rechargeables.
♦ Remplacez immédiatement les fils électriques endommagés.
♦ N'approchez pas le chargeur de batterie de l'eau.
♦ N'ouvrez pas le chargeur de batterie.
◆ Ne testez pas le chargeur de batterie.
Les pinces de batterie rouge et noire (4) ne doivent jamais se toucher ou toucher un autre conducteur en métal. Ceci peut endommager l'appareil et/ou provoquer une étincelle/une explosion.

Quand les pinces (4) ne sont pas utilisées, rangez-les systématiquement dans leur logement.

Batteries

Attention ! Ne tentez jamais de recharger une batterie ayant gelée.

◆ En aucun cas, n'essayez d'ouvrir l'appareil.
◆ Ne mettez pas la batterie en contact avec l'eau.
Attention ! Le liquide de batterie est un acide sulfurique dilué qui peut provoquer des blessures et des dommages. En cas de contact avec la peau, rincez immédiatement à l'eau. Si des rougeurs, une douleur ou une irritation se produisent, consultez un médecin. En cas de contact avec les yeux, rincez à l'eau et consultez immédiatement un médecin.

Pour jeter les batteries, suivez les instructions données dans la section "Protection de l'environnement".
- Ajoutez de l'eau distillée dans chaque élément jusqu'à ce que la batterie atteigne le niveau spécifié par le fabricant. Ceci permet de purger l'excès de gaz provenant des éléments. Ne pas faire déborder. Pour une batterie sans bouchon sur l'élément (sans entretien), suivez avec précaution les instructions de charge du fabricant.
- Étudiez toutes les précautions données par le fabricant de batterie, comme l'intensité recommandée et si le bouchon doit être enlevé pendant le chargement.
Assurez-vous que l'intensité initiale ne dépasse pas les exigences du fabricant de batterie.

Attention ! Risque d'explosion des mélanges gazeux. Le travail à proximité d'une batterie au plomb est dangereux. Une batterie qui fonctionne normalement dégage des gaz explosifs. Pour cette raison, il est essentiel qu'à chaque utilisation de votre chargeur, vous lisiez ce manuel et suiviez exactement les instructions.

L'utilisation de raccord non recommandé ou vendu par un autre fabricant que Black & Decker peut entraîner un risque d'incendie, de choc électrique ou de blessures.
L'utilisation d'une rallonge est à réserver au cas de nécessité absolue. Si celle-ci n'est pas appropriée, elle peut entraîner un risque d'incendie et de choc électrique et annulera la garantie.

LCD – Écran à cristaux liquides

Si votre peau a été en contact avec des cristaux liquides :

- Lavez la zone touchée sous l'eau courante. Retirez le vêtement contaminé. En cas de contact avec les yeux, rincez à l'eau et consultez immédiatement un médecin. En cas d'ingestion : rincez votre bouche sous l'eau courante. Buvez une grande quantité d'eau et provoquez un vomissement. Contactez un médecin.

Sécurité personnelle

Portez des lunettes de protection et des vêtements appropriés pour éviter tout contact avec le liquide de batterie.

Ne touchez pas vos yeux lorsque vous travaillez sur la batterie. De l'acide, des particules d'acide ou de la rouille peuvent rentrer dans vos yeux.

Retirez vos objets personnels métalliques, comme les bagues, les bracelets, les colliers et les montres lors de travaux effectués sur une batterie au plomb. Si cette consigne n'est pas respectée, un important court-circuit peut se produire et provoquer de sérieuses brûlures.

Prenez les précautions nécessaires pour réduire le risque de chute d'un objet métallique sur la batterie. Si cela se produit, des étincelles, un court-circuit à la batterie ou autres courts-circuits peuvent provoquer une explosion.

Préparation avant la mise en charge

L'appareil ne peut être branché qu'à une batterie au plomb de 12 V. Avant de charger la batterie, vérifiez si la tension est de 12 V sur l'étiquette ou sur les documents relatifs à cette application, comme par exemple dans le manuel de l'utilisateur du véhicule.

N'utilisez pas l'appareil pour charger des batteries à anode sèche généralement utilisées sur les appareils domestiques. Ces batteries risquent d'exploser et de provoquer des blessures ainsi que des dommages.

Attention ! Des gaz explosifs peuvent s'évaporer des batteries au plomb pendant la charge. Vérifiez l'aération et éliminez toutes sources d'inflammation pendant le processus de charge.

• Placez le chargeur de batterie le plus loin possible de la batterie (en fonction de la longueur des câbles). Les boutons de commande sur le chargeur peuvent être à l'origine d'une étincelle.
  ◆ Ne placez pas le chargeur en hauteur ou au dessus de la batterie.
  Des gaz explosifs peuvent circuler au niveau du sol. La distance entre le chargeur et le sol doit être la plus importante possible.
  N'utilisez pas d'outils électriques dans la zone de charge.
  ♦ N'approchez pas de flamme dans la zone de charge et ne fumez pas.
  Suivez les instructions pour connecter et déconnecter les câbles du chargeur de la batterie ou les bornes de la batterie.

FRANÇAIS

Attention ! Le chargement d'une batterie-marine ne peut pas se faire à bord du bateau. Ce type de chargement nécessite un équipement spécifique. Cet appareil N'EST PAS adapté à ce genre d'utilisation.

Les véhicules peuvent être munis de systèmes électriques et électroniques (comme par exemple, les systèmes d'exploitation du moteur, des téléphones cellulaires) qui peuvent être endommagés en cas de tension de démarrage élevée et de crêtes de tension. Avant de brancher l'appareil sur le véhicule, vérifiez sur le guide du propriétaire du véhicule si le chargement externe est autorisé.

Suivez ces instructions et celles publiées par le fabricant de batterie et le constructeur automobile.
- Ne branchez ou débranchez les pinces c.c. qu'après avoir débranché le câble d'alimentation. Les pinces ne doivent en aucun cas être en contact.
- Vérifiez la polarité des bornes de la batterie du véhicule avant de brancher l'appareil. Débranchez d'abord le câble négatif (noir), puis le câble positif (rouge).

Pendant le chargement d'une batterie installée dans le circuit, suivez les instructions du fabricant pour accéder à la batterie et ce qui suit :

◆ Ne chargez pas la batterie quand le moteur tourne.
Tenez compte du fait que les composants du moteur, comme par exemple le ventilateur de refroidissement, peuvent démarrer automatiquement. Éloignez les mains et le corps, des composants du moteur. Placez le chargeur de batterie et les câbles de manière à éviter tout contact.
- Vérifiez l'emplacement du chargeur de batterie et des câbles afin d'éviter de les endommager en fermant les portes et les couvercles du compartiment moteur.

- Assurez-vous que les connexions sont possibles sans toucher la carrosserie métallique ou les composants près de la batterie.

Si cet appareil est utilisé à proximité de la batterie et du moteur du véhicule, posez-le à plat sur une surface stable. Assurez-vous que les pinces, fils, vêtements et parties du corps sont éloignés des pièces mobiles du véhicule.

Si la batterie doit être retirée du véhicule pour le chargement ou le nettoyage des bornes, tous les accessoires dans le véhicule doivent être hors fonction pour qu'aucune étincelle ne se produise.

Pour réduire le risque de choc électrique, débranchez l'appareil avant l'entretien ou le nettoyage. L'arrêt des commandes sans le débranchement de l'appareil, ne réduit pas ce risque.

Branchement du chargeur de batterie

Après avoir pris les précautions de sécurité nécessaires et avoir préparé correctement la mise en charge, le processus est le suivant :

Pour la plupart des applications automobiles et similaires, le chargeur doit être branché à la batterie quand il est relié au circuit c.c. Si cela est possible, suivez les instructions données dans "Chargement de la batterie installée dans le circuit".

Si la batterie doit être débranchée du circuit avant la mise en charge, suivez les instructions données dans "Chargement d'une batterie débranchée du circuit".

Chargement d'une batterie installée dans le circuit

Attention ! Une connexion inappropriée, un court-circuit de batterie, l'emplacement de la batterie et du chargeur peuvent être source de danger. Préparez correctement l'installation avant de démarrer le processus de charge.

Attention ! Si les bornes de batterie ne sont pas accessibles ou bien que les pinces du chargeur se trouvent en contact avec la carrosserie ou avec des composants proches de la batterie, il faut retirer la batterie avant la mise en charge. Suivez les instructions du fabricant pour retirer la batterie.

• Vérifiez la polarité des bornes de batterie. Une borne positive (POS, P, +) a généralement un plus grand diamètre que la borne négative (NEG, N, -).
  Suivez les instructions du fabricant pour retirer les couvercles d'isolation des bornes de la batterie.
  ♦ Branchez la pince positive (rouge) entre le chargeur et la borne positive (POS, P, +) de la batterie.
• Branchez la pince négative (-) noire au châssis du véhicule ou à un composant du véhicule en métal fixe ou à une pièce de la carrosserie. Ne branchez jamais la pince sur la cosse négative de la batterie ou sur une pièce mobile. Reportez-vous au manuel du véhicule.

Pour débrancher le chargeur de la batterie, exécutez toujours ce qui suit :

- Arrêtez et débranchez le chargeur de batterie du secteur.

◆ Retirez d'abord, la pince négative.

◆ Retirez ensuite la pince positive.

♦ Replacez les couvercles d'isolation sur les bornes de la batterie.

Chargement d'une batterie débranchée du circuit

Attention ! Une connexion inappropriée, un court-circuit de batterie, l'emplacement de la batterie et du chargeur peuvent être source de danger. Préparez correctement l'installation avant de démarrer le processus de charge.

FRANÇAIS

Si la batterie n'est pas débranchée du circuit, suivez les instructions du fabricant pour retirer la batterie avant la mise en charge.

• Vérifiez la polarité des bornes de batterie. Une borne positive (POS, P, +) a généralement un plus grand diamètre que la borne négative (NEG, N, -).
  ♦ Branchez la pince positive (rouge) entre le chargeur et la borne positive (POS, P, +) de la batterie.
  ♦ Branchez la pince négative (noire) entre le chargeur et la borne positive (NEG, N, -) de la batterie.

Pour débrancher le chargeur de la batterie, exécutez toujours ce qui suit :

• Arrêtez et débranchez le chargeur de batterie du secteur.
  ♦ Retirez d'abord la pince négative.
  ◆ Retirez ensuite la pince positive.
  ♦ Replacez les couvercles d'isolation sur les bornes de la batterie.

Caractéristiques

1. Écran, messages déroulants
2. Bouton de sélection de langue
3. Bouton de commande de fonction
4. Pinces de batterie
5. Témoin lumineux de statut
6. Indicateur de charge
7. Rangement du câble
8. Rangement des pinces
9. Poignée

Sélection de langue

Le chargeur Smart peut afficher un message d'erreur et des informations dans différentes langues. Pour modifier la langue initiale (Anglais par défaut), effectuez ce qui suit :

♦ Branchez l'appareil dans une prise c.a. et pendant l'initialisation, appuyez sur le bouton de langue (2) une fois. En appuyant plusieurs fois sur le bouton de langue, vous pourrez sélectionner la langue que vous voulez.
Une fois la langue choisie, le chargeur Smart affiche tous les messages et informations dans cette langue.
- Ce processus n'est pas nécessaire à chaque utilisation. Le chargeur Smart mémorise la sélection et considère cette langue comme la langue par défaut.

Instructions d'utilisation

• Installez l'appareil comme décrit dans la section Branchement du chargeur de batterie.
  ♦ Sélectionnez la fonction désirée sur le bouton de commande (3).
  ♦ Branchez le chargeur dans la prise murale de 230 V c.a.
  ◆ Connectez les pinces du chargeur sur la batterie.

L'écran (1) affiche ANALYSE DE LA BATTERIE, ce qui signifie que le branchement est correct et que l'appareil peut être utilisé.
- Le message VÉRIFIER LES CONNEXIONS DE BATTERIE s'affiche quand l'appareil est branché et qu'il n'y a pas de batterie connectée au chargeur ou que les pinces ne sont pas connectées correctement.
Quand l'analyse de la batterie est terminée, l'appareil commence le processus de recharge si le bouton de commande de fonction (3) est réglé sur la charge Smart. La tension de la batterie s'affiche alors (par exemple : CHARGEMENT/12,5 V). Pendant le chargement de la batterie, la flèche sur l'indicateur (6) indique le pourcentage de charge de la batterie. Elle se déplace de la zone rouge (0 à 25 % chargée) vers la zone verte (75-100 % chargée).
Si le témoin (5) est vert et que le message BATTERIE COMPLÈTEMENT CHARGÉE s'affiche, l'appareil est complètement chargé.
Pour éteindre le chargeur, débranchez d'abord le câble de secteur, puis les pinces (4). Respectez les consignes de sécurité données au début de ce manuel.

Utilisation

Le chargeur de batterie Black & Decker a un débit de charge rapide de 20A, 25A ou 30A (selon le modèle). Il n'est conçu que pour le chargement de batteries au plomb de 12 V, comme par exemple, une batterie automobile classique, une batterie sans entretien, une batterie à décharge poussée, type marine, et les batteries à électrolyte gélifié utilisées pour les voitures, camions, machine agricole, bateaux, tondeuses à gazon/tracteur de jardin, motos et autres applications.

Technologie d'autosélection

Sélectionnez l'application et le chargeur lance le processus.

Technologie de charge en 4 phases (figure D)

Le chargeur de batterie propose 4 phases de charge haut débit grâce à son microprocesseur intégré. Celui-ci permet de charger complètement, rapidement et en toute sécurité les batteries avec entretien.

Phase 1 - statut de la batterie

Pour s'assurer que la batterie est compatible avec la charge ou la connexion, effectuez une vérification afin d'éviter les dommages causés par la polarité inverse.

Permet de charger rapidement par un transfert de courant c.c. allant jusqu'à 80 % de la capacité de la batterie.

FRANÇAIS

Permet d'éviter la surcharge en chargeant lentement la batterie jusqu'à 100 % de sa capacité.

Phase 4 - mode flottant

Permet de maintenir la batterie complètement chargée en permanence afin qu'elle soit toujours utilisable.

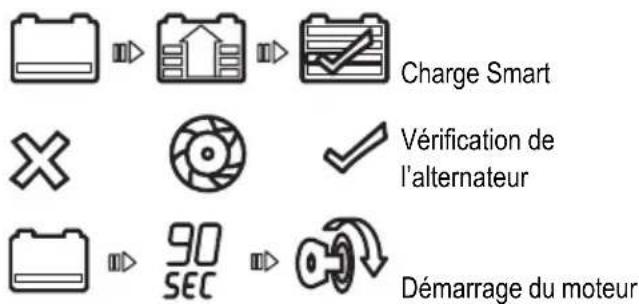

Panneau de commande

Les symboles suivants se trouvent sur le panneau de commande :

Permet d'analyser automatiquement la batterie et de sélectionner le débit de charge le plus approprié pour le type de batterie et le niveau de décharge.

Durée approximative de charge

Le chargeur ajuste automatiquement la charge nominale au fur et à mesure du chargement de la batterie et s'arrête quand la batterie est complètement chargée. La charge des batteries à décharge poussée peut être plus longue.

Le tableau ci-dessous donne une estimation de la durée de charge d'une batterie :

20Ah 60Ah 180Ah 360Ah 450Ah 560Ah
30 A 0,18 h***	1 h***	3 h***	6 h***	9 h**	11 h*
25 A 0,20 h***	1 h 35***	3,5 h***	7h 30**	11,10 h*
20A 0,33 h***	2,10 h***	5 h**	9,20 h*

Remarque : ce tableau est donné à titre indicatif uniquement. Veuillez noter que les temps indiqués peuvent varier en fonction de la condition de la battterie et de l'environnement dans lequel elle est mise en charge.

Les durées indiquées dans le tableau ci-dessus sont approximatives et sont données sur la base d'une batterie déchargée à 50 %. La durée pour charger une batterie peut varier en fonction de la taille, de l'âge et de l'état de la batterie.

Vérification de l'alternateur (figure B)

Un alternateur défaillant peut être la cause d'une batterie déchargée.

Attention ! Ne vérifier que les systèmes 12 V c.c.

Première partie (hors charge)

Assurez-vous qu'il n'y a pas de charge sur l'alternateur en coupant l'alimentation de tous les accessoires du véhicule.

- La batterie doit être complètement chargée avant de vérifier l'alternateur.

- Faites tourner le moteur pendant 3 minutes pour atteindre le ralenti normal et vérifiez qu'il n'y a pas de tension à vide.

Avec le bouton de commande (3), sélectionnez la vérification de l'alternateur (figure C) avant de connecter les pinces à la batterie. Le message ANALYSE DE L'ALTERNATEUR s'affiche quand les pinces sont connectées.

Une fois la vérification terminée, le message ALTERNATEUR APPROPRIÉ s'affiche et le témoin vert s'allume pour indiquer que l'alternateur peut fonctionner. Si le message ALTERNATEUR NON APPROPRIÉ ou MOTEUR HORS FONCTION s'affiche et que le témoin rouge s'allume, l'alternateur ne correspond pas à la gamme de tension type.

Deuxième partie (sous charge)

- Chargez l'alternateur en activant le plus possible d'accessoires, en dehors de la climatisation et du dégivrage.

Une fois la vérification terminée, le message ALTERNATEUR APPROPRIÉ s'affiche et le témoin vert s'allume pour indiquer que l'alternateur peut fonctionner. Si le message ALTERNATEUR NON APPROPRIÉ ou MOTEUR HORS FONCTION s'affiche et que le témoin rouge s'allume, l'alternateur ne correspond pas à la gamme de tension type.

Si la première vérification de l'alternateur indique un alternateur qui fonctionne et que la seconde vérification indique le contraire, le problème peut provenir des éléments suivants :

◆ Des courroies de ventilateur détendues.

♦ Une anomalie intermittente de diode.

♦ Des faux contacts entre la batterie et l'alternateur et/ou la masse.

FRANÇAIS

Remarque : le message ALTERNATEUR NON APPROPRIÉ ou MOTEUR HORS FONCTION peut s'afficher si un nombre de charges d'accessoire supplémentaire a été ajouté au système de charge, augmentant ainsi la demande de courant de l'alternateur. Vérifiez si la valeur nominale de l'alternateur convient à l'application.

Démarrage du moteur (figure C)

Avec le bouton de commande (3), sélectionnez le démarrage du moteur avant de connecter les pinces à la batterie.

• Le témoin indique le décompte de 90 secondes, puis le message PRÊT AU DÉMARRAGE D'APPOINT s'affiche.
• Lancez le moteur en suivant les directives du fabricant, ce qui représente en général 3 à 5 essais. Le témoin affiche DÉMARRAGE.
• Déconnectez le câble de secteur et les pinces en respectant les Consignes de sécurité données au début de ce manuel.

Attention ! Si un deuxième essai est nécessaire, laissez refroidir cinq minutes avant de recommencer.

La fonction de démarrage du moteur avec haute intensité nécessite une période de refroidissement/d'arrêt entre les essais. Le chargeur ne fonctionne pas en mode démarrage du moteur pendant 5 minutes. Le témoin affiche REFROIDISSEMENT, ATTENDRE 5 MINUTES pendant cette période. Recommencez le processus ci-dessus, une fois les 5 minutes passées.

Dépannage

Affichage des indications, problèmes courants et solutions possibles :

Absence de fonctionnement

♦ Vérifiez si le chargeur est branché dans une prise de 230 V c.a.
Suivez les étapes décrites dans la rubrique Branchement du chargeur de batterie au début de ce manuel.
L'appareil s'allume automatiquement une fois qu'il est correctement branché à la batterie. Si ce n'est pas le cas, soit il n'est pas correctement connecté aux cosses ou la tension de la batterie à entretenir est trop faible (en dessous de 0,5 V).

Messages d'erreur de charge Smart

VÉRIFICATION DE CONNEXIONS DE BATTERIE - Quand ce message s'affiche, le plus souvent il s'agit d'un faux contact à la batterie.

Suivez les Consignes de sécurité au début de ce manuel pour débrancher le câble secteur et les pinces (4) de la batterie, nettoyez les cosses et rebranchez le chargeur. Si le problème persiste, nous vous recommandons de faire vérifier votre batterie auprès d'un centre de réparation automobile agréé.

REMPLACEMENT OU ENTRETIEN DE LA BATTERIE - La batterie en charge a un circuit ouvert interne, un court-circuit ou des traces de sulfate trop importantes et ne peut recevoir un courant de charge normal. Nous vous recommandons de faire vérifier votre batterie auprès d'un centre de réparation automobile agréé.

CYCLE DE REFROIDISSEMENT – témoin rouge allumé - la grille de ventilation ne laisse peut-être pas passer l'air correctement.

Assurez-vous que la ventilation est suffisante avant de reprendre le chargement.

PINCES INVERSÉES SUR LES COSSES - Le témoin rouge s'allume et un bip continu est émis.

Les connexions sur la cosse positive et négative sont incorrectes.

Suivez les Consignes de sécurité au début de ce manuel pour débrancher le câble secteur et les pinces (4) de la batterie. Reconnectez ensuite les pinces comme indiqué dans la section Charge de la batterie.

SURCHARGE - Quand ce message s'affiche, le cycle de charge a dépassé 18 heures. Cette condition peut se produire dans les cas suivants :

La batterie en charge est défaillante. Voir un centre d'entretien pour l'entretien ou le remplacement de la batterie.
- La capacité de la batterie est très importante, trop importante pour le chargeur.

Chargement d'une batterie très froide

Si la batterie à charger est très froide, par exemple si les températures sont en-dessous du point de congélation (0°C/32°F), elle ne peut pas accepter un débit de charge élevé. Le débit de charge initial doit être faible. Il augmentera avec le réchauffement de la batterie.

Attention ! Ne tentez jamais de recharger une batterie ayant gelée.

Messages d'erreur de vérification de l'alternateur VÉRIFICATION DE CONNEXIONS DE BATTERIE - Quand ce message s'affiche, le plus souvent il s'agit d'un faux contact à la batterie.

Suivez les Consignes de sécurité au début de ce manuel pour débrancher le câble c.a. et les pinces de la batterie, nettoyez les cosses et rebranchez le chargeur.

FRANÇAIS

Si le problème persiste, nous vous recommandons de faire vérifier votre batterie auprès d'un centre de réparation automobile agréé.

PINCES INVERSÉES SUR LES COSSES - Le témoin rouge s'allume et un bip continu est émis.

Les connexions sur la cosse positive et négative sont incorrectes.

Suivez les Consignes de sécurité au début de ce manuel pour débrancher le câble c.a. et les pinces de la batterie et effectuez le branchement en tenant compte de la polarité.

Entretien

Votre outil Black & Decker a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.

Attention ! Avant d'effectuer des réparations ou un nettoyage de l'appareil, débranchez-le.

De temps en temps, passez un chiffon humide sur l'appareil. N'utilisez pas de produit abrasif ou à base de solvant. Ne plongez pas l'appareil dans l'eau.

- Après chaque utilisation, nettoyez les pinces de la batterie (4) et prenez soin d'éliminer tout le liquide de batterie pour éviter la formation de rouille sur les pinces (4).

- Nettoyez le boîtier extérieur du chargeur avec un chiffon et si nécessaire, ajoutez un mélange à base de savon doux.

- Ne laissez pas de liquide s'introduire dans le chargeur. N'utilisez pas le chargeur s'il est humide.

♦ Embobinez sans serrer les câbles du chargeur pour le ranger, ceci afin de ne pas endommager les câbles.

Protection de l'environnement

Recyclage. Cet appareil ne doit pas être jeté avec les déchets ménagers.

Si votre appareil Black & Decker doit être remplacé ou si vous n'en avez plus l'usage, ne le jetez pas avec les ordures ménagères. Songez à la protection de l'environnement et recyclez-les.

La collecte séparée des produits et des emballages usagés permet de recycler et de réutiliser des matériaux. La réutilisation de matériaux recyclés évite la pollution de l'environnement et réduit la demande de matières premières.

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits ménagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

Black & Decker offre une solution permettant de recycler les produits Black & Decker lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés de Black & Decker et de plus amples détails concernant notre service après-vente sur le site Internet : www.2helpU.com.

Les batteries au plomb peuvent être rechargées plusieurs fois. Quand elles sont hors d'usage, jetez-les en respectant les normes de protection de l'environnement.

• Ne jetez pas la batterie dans le feu, celle-ci pourrait exploser.
  Les batteries au plomb (Pb) sont recyclables. Elles ne doivent pas être jetées avec les déchets ménagers. La batterie doit être retirée et mise au rebut conformément aux réglementations locales.
  ◆ Ne court-circuitez pas les bornes de la batterie.
  ♦ Tenez compte du fait qu'une batterie est lourde.
  Si possible, faites fonctionner l'appareil pour décharger complètement la batterie.

Placez la batterie dans un emballage approprié pour éviter un court-circuit des bornes.

Déposez la batterie chez un technicien d'entretien ou dans un centre de recyclage local. Elles seront ainsi recyclées ou mises au rebut de manière appropriée.

Caractéristiques techniques

	BDSBC20A	BDSBC25A	BDSBC30A
Tension d'entrée	V 230	230 230 c.a.
Puissance nominale	W 390	460 580
Tension de sortie	V 12	12 12 c.c.
Courant de sortie	A	2	0 2
Poids kg 2,5	2,5	2,5

Chargeur V Capacité de batterie

20A 12 20 - 360 Ah

25A 12 20 - 450 Ah

30 A 12 20 - 450 Ah

Déclaration de conformité CE

BDSBC20A TYPE1, BDSBC25A TYPE1, BDSBC30A TYPE 1

Black & Decker déclare que ces produits sont conformes à :

Normes & législation.

EN60335, 2006/95/EC

Le soussigné est responsable des données de la fiche technique et fait cette déclaration au nom de Black & Decker.

Kevin Hewitt

Directeur Ingénierie Client

Black & Decker vous assure la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne. Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvais état, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

• Le produit a été utilisé dans un but commercial, professionnel, ou a été loué.
  ♦ Le produit a été mal utilisé ou avec négligence.
• Le produit a subi des dommages à cause de corps étrangers, de substances ou d'accidents.
  ◆ Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker.

Pour avoir recgurs à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés de Black & Decker et de plus amples détails concernant notre service après-vente sur le site Internet : www.2helpU.com

Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site

www.blackanddecker.fr.

ITALIANO

Uso previsto

20Ah 60Ah 180Ah 360Ah 450Ah 560Ah
30A 0,18	1,00	3,00	6,00	9,00	11,00
ρες***	ρα***	ρες***	ρες***	ρες**	ρες*
25A 0,20	1,35	3,5	7,30	11,10
ρες***	ρες***	ρες***	ρες**	ρες*
20A 0,33	2,10	5,00	9,20
ρες***	ρες***	ρες**	ρες*

Reparation partielle - Seules les pieces indiquees sont disponibles

5 allée des Hêtres, B.P. 30084 Fax [phone]

69579 Limonest Cédex

Helvetia ROFO AG Tel. [phone]
