BEDIENUNGSANLEITUNG TDI90EASY BOSCH

de Gebrauchsanleitung

en Operating instructions

Vielen Dank, dass Sie sich für das "Sensixx'x Di90 EasyComfort" -Kompakt-Dampfgenerator von Bosch entschieden haben.

Lesen Sie sich die Bedienungsanleitung für das Gerät sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Sie konnen sich diese Betriebsanleitung auch von der Website von Bosch herunterladen.

Allgemeine Sicherheitshinweise

Lassen Sie das Gerät nicht unbeaufsichtigt, solange es ans Netz angeschlossen ist.
Stecken Sie das Gerät aus, bevor Sie es mit Wasser füssen oder restliches Wasser nach Gebrauch ausgegeben.
Das Gerät muss auf einer stabilen Unterlage benutzt und abgestellt werden.
- Wenn Sie es in die Halterung setzen, achten Sie darauf, dass es auf einer stabilen Unterlage stehen.
Benutzen Sie das Gerät nicht, wenn es heruntergefallen ist, sightbare Beschädigungen aufweist oder Wasser austritt. In diesen Fällen muss es von einem zugelassenen technischen Kundendienst überprüft werden, bevor Sie es erneut benutzen.
Damit gefährliche Situationen vermieden werden, dürfen alle am Geräte eventuell anfallenden Reparaturarbeiten, z B. Austausch eines fehlerhaften Netzkabels, nur durch qualifiziertes Personal eines autorisierten technischen Kundendienstes vorgenommen werden.

□ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Halten Sie das Bügeleisen und sein Kabel fern von Kindern unter 8 Jahren, wenn es an eine Stromquelle angeschlossen ist oder noch abkühlt.
  Dieses Gerät ist nur ausgelegt für Haushalte bis 2000m über dem Meeresspiegel.

VORSICHT! Heiße Oberfläche!.

Die Oberfläche wird während der Benutzung besteht.

Wichtige Warnhinweise

• Dieses Gerät ist ausschließlich für den normalen Hausgebrauch in hauslicher Umgebung entwickelt worden.

• Benutzen Sie diese Gerät nur zu den vorgesehenen Zwecken, d.h. als Bügeleisen. Die Verwendung zu anderen Zwecken ist unsachgemäß und gefährlich. Der Hersteller haftet nicht für Schäden, die auf eine

unsachgemäße und falsche Benutzung zurückzuführn sind.

• Dieses Gerät erreicht hohe Temperaturen und erzeugt während des Betriebs Dampf. Durch eine unsachgemäß Verwendung kann es zu Verbrühungen oder Verbrennungen kommt.

Die Bügeleisensohle niemals berühren! Das Bügeleisen stets am Griff festhalten.
- Das Stromkabel niemals über den Tisch oder das Bügelbrett hangen, anderenfalls ware das Gerät vor dem Herunterfallen nicht geschützt.
Kleidungsstücke nicht während des Bügelns/TRagen!
- Den Dampf niemals gegen Personen oder Tiere richten!
- Das Stromkabelarf nicht mit scharfen Kanten oder der bereits Bügeleisansohle in Berührung kommt.
- Das Bügeleisen darf niemals mit heißer Büge lei sen sohle waagerecht abgestellt werden. Immer in einer aufrechten Position aufbewahren.
- Das Gerät während des Betriebs nicht mit feuchten Händen berühren.
- Bevor Sie das Gerät ans Netz anschlieben, vergewissern Sie sichitte, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
- Dieses Gerät muss an einen geerdeten Anschluss angeschlossen werden. Wenn Sie ein Verlängerungskabel benutzen, achten Sieitte darauf, dass diesen über eine bipolare 16-A-Steckverbindung mit Erdungsanschluss verfügt.
- Unter umgrenstigen Umständen kann es im elektrischen Versorgungszetz zu Spannungsschwankungen und zum Flackern des Lichts kommt. Damit dies vermieden wird, empfehlen wir das Gerät an einem

Netz mit einer Impedanz von maximal 0.21 zu betreiben. Für detailierte Informationen wenden Sie sichitte an ihren Netzbetreiber.

• Unter besonderen Umweltereinfüssen kann eine gewisse Instabilität auftreten.
• Halten Sie das Gerät zum Auffüllen des Wassertanks nicht unter den Wasserhahn.
• Das Gerät nach jedem Gebrauch oder bei einem vermuteten Fehler von der Stromversorgung trennen.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Tauchen Sie das Bügeleisen nicht in Wasser oder andere Flüssigkeiten.
• Schützen Sie das Gerät vor Witterungseinflüssen (Regen, Sonne, Frost etc.).
• Wahlend der Dampf ausgestoßen wird, macht das Bügeleisen Pumpgeräusahe. Das ist normal und zeigt an, dass Wasser in die Dampfkammer gespumpt wird.

Tipps zur Entsorgung eines gebrauchten Geräts

Vor der Entsorgung eines gebrauchten Gerats sichergehen, dass das Gerät als nicht betriebsbereit erkennbar ist, und gemäß den örtlich geltenden Vorschriften entsorgen. Detaillerte Informationen darüber können Sie bei Ihr dem Handler, im Rathaus oder beim Gemeinderat erfragen.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten in der EU vor.

Beschreibung

1. Taste Motoraktivierung
2. "SensorSteam"-Anzeigelampe
3. "SET"-Taste
4. Anzeigelampe für die Dampfeinstellung
5. Spruhtaste
6. DampfstoBtaste
7. Deckel der Einfüllöffnung
8. Spruhduse

Öffnen Sie die ausfaltbaren

1. Markierung für maximalen Füllstand
2. Bügelsohle
3. "clean"-Taste
4. "TempOK"-Anzeigelampen
5. "MotorSteam"-Anzeigelampe
6. Standfuß
   15.Netzkabel

Gebrauch

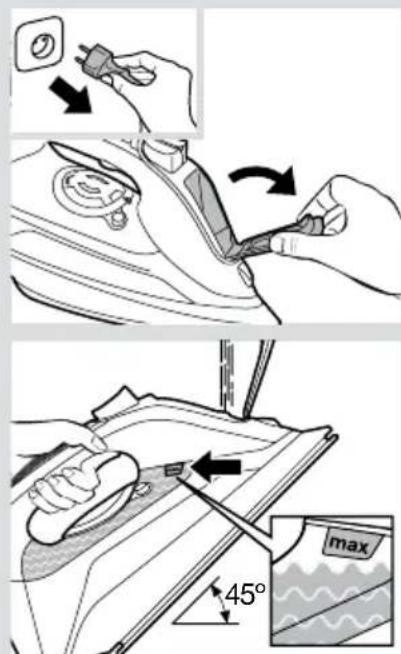

1. Befüllen des Wassertanks

Das Gerät ist für den Gebrauch mit normalem Leitungswasser ausgelegt.

Wichtig: Keine Zusätze verwenden! Das Zusetzen von anderen Flüssigkeiten wie Duftstoffen, Essig, Starke, Kondenswasser aus Wäschetrocknern oder Klimaanlagen bzw. Chemikalien führt zu Schäden am Gerät. Jegliche Beschädigung, die auf die Verwendung der oben erwähnten Produkte zurückgeführt, führt zum Gewährleistungsverlust!

1 Netzstecker des Bügeleisensziehen.
2 Deckel der Einfullöffnung (7) öffnen.
3 Wassertank befüllen. Niemals über die Markierung für den maximalen Füllstand (9) befüllen!
4 Deckel der Einfullöffnung schlieben.

Tipp: Zur Veränderung der optimalen Dampffunktion konnen Sie Leitungsswasser mit destilliertem oder entsalztem Wasser im Verhältnis 1:1 mischen. Falls das Leitungsswasser in ihrer Gegend sehr hart ist, mischen Sie Leitungsswasser mit destilliertem oder entsalztem Wasser im Verhältnis 1:2.

2. Aufheizen

Entfernen Sie alle Aufkleber oder Schutzfolien von der Bügelsohle (10).

1 Stecken Sie den Netzstecker des Bügeleisens ein.
Die „SensorSteam“-Funktion wird aktiviert und die Anzeigelampe (2) blinkt.
3 Der „eco“-Dampfmodus wird automatisch angewählt.
Die „TempOK"-Anzeigelampe (12) blinkt und zeigt damit an, dass sich das Bügeleisen aufheizt. Sobald das Bügeleisen einsatzbereit ist, leuchtet die Anzeigelampe permanent.

These Technologie stellt eine für alle bügelbaren Stoffe geeignete Kombination von Temperatur und Dampf ein (Symbole

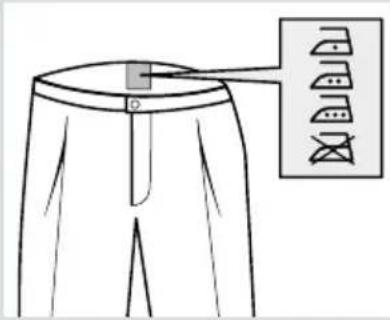

Die „i-Temp“-Technologie gilt nicht für Stoffe, die nicht gebügelt werden)dürfen (Symbol

Prüfen Sie für{nahere Angabenitte das Pflegeetikett des Kleidungsstücks oder versuchen Sie, eine gewöhnlich nicht sightbare Stelle des Stoffs zu bugen.

3. „SensorSteam“- Funktion

Nach dem anfänglichen Aufheizen schaltet die "SensorSteam"-Funktion das Bügeleisen ab, sobald es unbeaufsichtigt gelassen wird. Dies erhöht die Sicherheit und spart Energie.

1 Das Bügeleisen heizt sich auf, solange sich die Hand am Griff befindet. Die „SensorSteam"-Anzeigelampe (2) leuchtet permanent.
2 Beim Loslassen des Griffs wird die „SensorSteam"-Funktion aktiviert und das Bügeleisen heizt sich nicht weiter auf. Die „SensorSteam"-Anzeigelampe (2) blinkt.

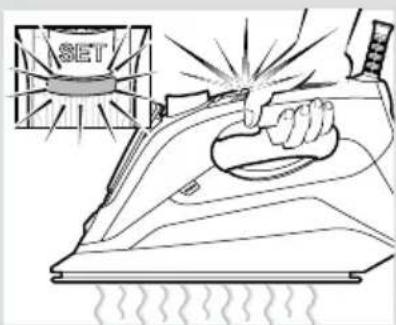

4. Dampfmodi

Dieses Bügeleisen erzeugt den Dampf über einen eingebauten Motor. Bei Betrieb des Motors leuchtet die Leuchtanzeige „MotorSteam" (13) am Wasserbehälter.

Das Bügeleisen ist mit einem Sensor und einem elektronischen System ausgestattet, um die Dampfmenge an den Betriebsmodus anzupassen und sowohl den Bügelvorgang als auch die Lebensdauer des Geräts zu optimieren.

Das Bügeleisen durchläuft folgende Zyklen:

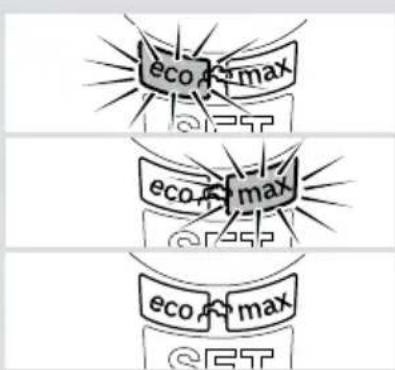

Dampfmodus Leuchtanzeige (4)
Medium (kontinuierlicher Dampf)	“eco” (Gün )
Maximum (kontinuierlicher Dampf)	“max” (Rot)
Bügeln ohne Dampf (Trockenbügeln)	Aus

Die Dampferzeugung kann manuell zum Dampfbügeln bei Bedarf gesteuert werden. Trockenbügelmodus wahlen und die Taste Motoraktivierung (1) betätigten.

DEUTsCH

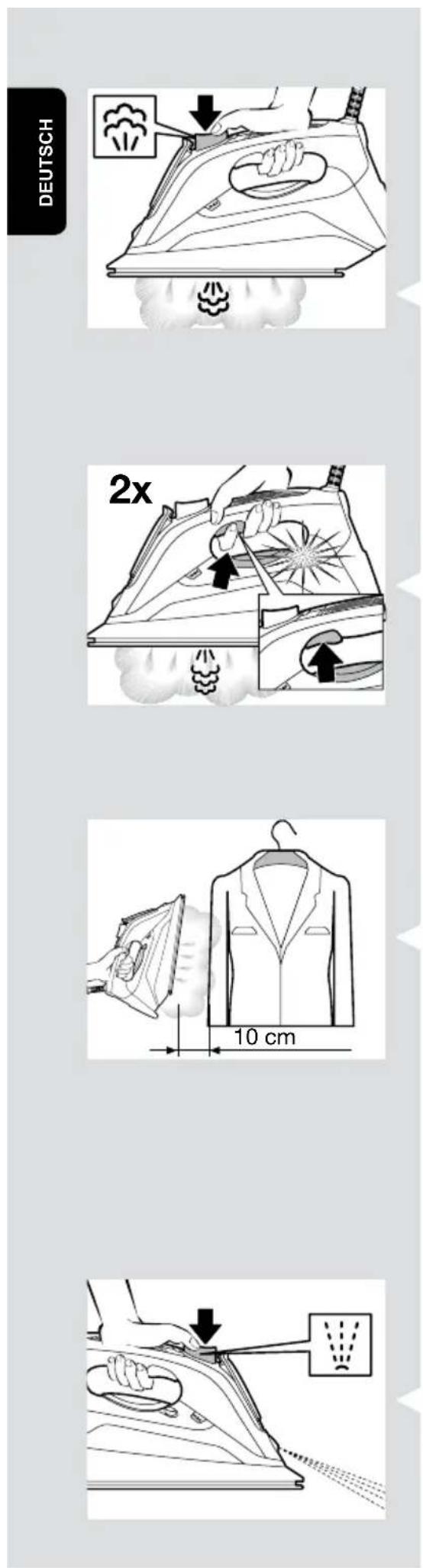

5. Dampfstoß-Funktion

Mit Dampfstoß konnen Sie hartnäckige Knitterfalten beseitigen oder eine scharfe Bügelfalte oder Plisseseffalte einbügen.

1 Drucken Sie in Abständen von mindestens f芮f Sekunden mehrmals die Dampfstaste (6).

6. "MotorSteam"-Funktion

Dies Anwendung verfügt über eine spezielle Funktion für schwierige Falten.

Die Taste Motoraktivierung (1) zweimal kurz hintereinander betätigten (Doppelklick).
2 Der Motor erzeugt einen kraftvollen Dampfstöß.
3 Zwischen den Betätigungen der Taste 10 Sekunden warten.

7. Vertikaldampf

Mit Vertikaldampf können Sie Falten aus hangenden Kleidungsstücken, Vorhängen usw. entfern.

1 Hangen Sie das Kleidungsstück auf einen Kleiderbügel.
2 Halten Sie das Bügeleisen in senkrechter Position in 10 cm Abstand zum Kleidungsstück und drücken Sie mit Pausen von mindestens fünf Sekunden mehrmals die Dampfstoffaste (6).

Wichtig: Falls die „SensorSteam"-Anzeigelampe (2) beim Bügeln in vertikaler Position blinkt, bedeutet dies, dass der Griff nicht richtig in der Hand gehalten wird und das Bügeleisen abkühlen wird.

8. Sprühen

Durch Sprufen konnen Sie hartnäckige Knitterfalten beseitigen.
1 Drücken Sie beim Bügeln die Sprühtaste (5). Dadurch wird durch die Sprühdüse (8) Wasser auf das Kleidungsstück gesetzt.

Tipp: Beim Bügeln von Seide sollen die Spruhfunktion nicht verwendet werden.

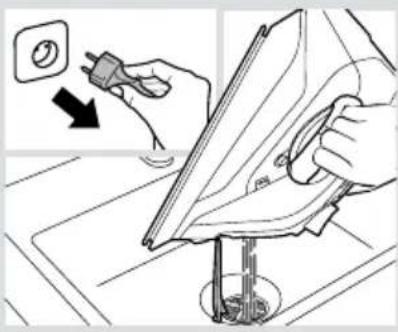

9. Nach dem Bügeln

1 Netzstecker des Bügeleisens ziehen.
2 Wassertank entleeren.

3 Bügeleisen zum Abkühlen in vertikaler Position auf dem Standfuß (14) beiseite stellen.
4 Netzkabel (15) lose um den Standfuß des Bügeleisens wickeln. Bügeleisen in aufrechter Position lagern.

Tipp: Für eine sofortige Lagerung des Bügeleisens konnen Sie das „StoreProtect“-Zubehör (siehe Abschnitt „Zubehör") verwenden.

Reinigung und Pflege

Achtung! Verbrennungsgefahr!

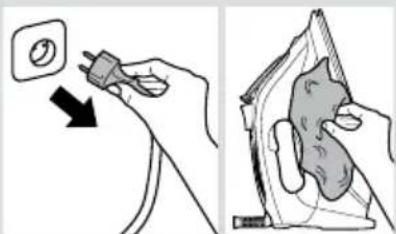

Ziehen Sie immer den Stecker des Gerätes aus der Steckdose, bevor Sie es reinigen oder warten.

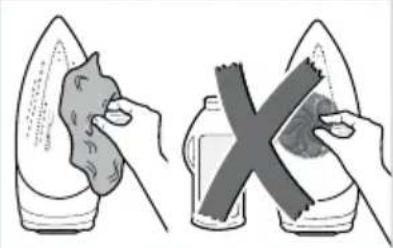

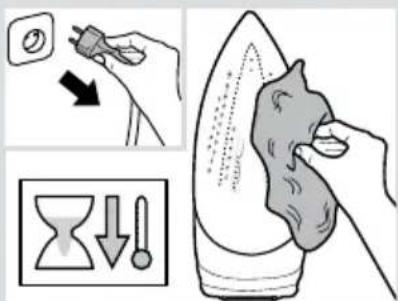

1 Wenn das Bügeleisen nur leicht verschmutzt ist,ziehen Sie den Stecker und lassen Sie die Bugelsohle (7) abkühlen. Wischen Sie das Gehäuse und die Bugelsohle nur mit einem feuchten Tuch ab.
2 Damit die Biegelsohle glatt bleibt, sollen den Sie den Kontakt mit scharfen Metallgegenständen vermeiden. Verwenden Sie zur Reinigung der Biegelsohle niemals Topfreiniger oder Chemikalien.

Entkalkungssysteme

A „self-clean"

Der "self-clean"-Filter verhindert ein Blockieren des Motors.

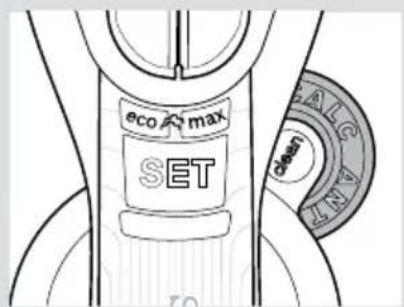

B „anti-calc"

Die „anti-calc“-Patrone dient dazu, Kalkablagerungen während des Dampfbügelns zu reduzieren und die Lebensdauer Ihr's Bügeleisens zu verlangern.

C „Calc'nClean"-Funktion

Die „Calc'nClean"-Funktionträgt dazu bei, Kalkpartikel aus der Dampfkommer zu entfernen. Falls das Wasser in Ihrer Gegend sehr hart ist, konnen Sie diese Funktion etwa alle zwei Wochen verwenden.
1 Netzstecker des Bügeleisensziehen und den Wassertank mit Wasser fullen.
Tipp: Zum gründlichen Entkalken wird die Verwendung von Entkalkerlösung (siehe Abschnitt „Zubehör"). Dieser Vorgang sollte alle 3 Monate wiederholt werden.

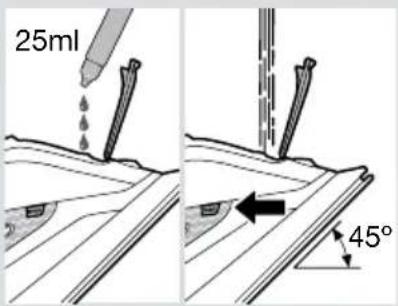

Füllen Sie eine Maßeinheit (25 ml) der Entkalkerlösung in den Wassertank.
2 Füllen Sie den Wassertank bis zur Markierung der maximalen Fülhöhe auf.
3 Den Netzstecker des Bügeleisens wieder einstecken.

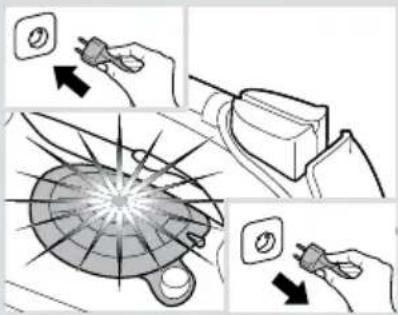

4 Sobald die Anzeigelampe „TempOK" (12) permanent leuchtet, Netzstecker des Bügeleisensziehen (sehr wichtig!).
5 Bügeleisen über ein Waschbecken halten.

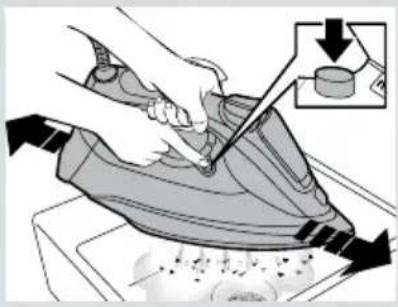

6 Den Knopf „clean" (11) drücken und das Bügeleisen in horizontaler Position vor und darüber schwenken, bis ca. ein Drittel des Wassers im Tank verdampft ist. Kochendes Wasser und Wasserdampf entweichen mit eventuellvorhandenem Kalkstein und Ablagerungen.

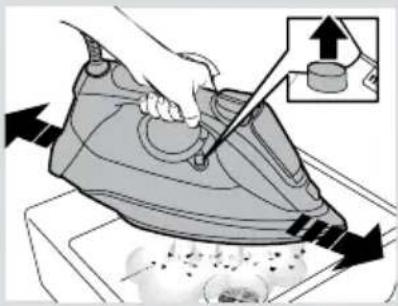

7 Die „clean“-Taste loslassen und das Bügeleisen einige Sekunden lang schwenken.
8 Schritte 6 und 7 dreimal wiederholen.
9 Vergewissern Sie sich vorsichtig, dass der Wassertank leer ist (sehr wichtig!).
10 Anschließend den Netzstecker des Bügeleisens wieder einstecken und erneut aufheizen, bis das restliche Wasser verdampft ist.
11 Netzsteckerziehen und die Bugelsohle abkühlenlassen. Bugelsohle nur mit einem feuchten Tuch abwischen.

Zubehör

Das Zubehör kann beim Kundendienst oder in Fachgeschäften gekauft werden.

Entkalkerlösung “StoreProtect”
Zur gründlichen Entkalkung des Dampfbügeleisens. Inhalt: 4 Flaschen x 25 ml	Ermöglicht eine sofortige, sichere Aufbewährung des Bügeleisens, selbst bei—heißer Bügelsohle.
Name des Zubehörteils: TDZ1101 Name des Zubehörteils: TDZ1750
Zubehörnummer: 00311715 Zubehörnummer: 00575960

Störungsbeseitigung

Problem Mögliche Ursache	Lösung
Das Bügeleisen wird nicht heißt.	Die „SensorSteam“- Funktion wurde aktiviert. Das Bügeleisen befindet sich im Stand-by-Modus.	Fassen Sie das Bügeleisen am Griff an, um es neu zu starten.
Beim Nutzen der „Dampfstoß“- Funktion tropft Wasser aus der Bügelsohle.	Sie haben die Dampfstoßtaste (6) mehrmals gedrückt, ohnezwischendurch jeweils fünf Sekunden zu warten.	Warten Sie jeweils fünf Sekunden, bevor Sie die Dampfstoßtaste erneut drücken.
In waagerechter Position wird kein Dampf ausgestöhrt.	Der Dampfmodus Trockenbügeln wurde gewählt.	Dampfmodus “eco” oder “max” wahren.
Übermäßignes Tropfen oder Dampfen.	Die „clean“-Taste (11) wurde nicht korrekt geschlossen.	Halten Sie das Bügeleisen vom Bügelbereich weg. Betätigten Sie einige Male die „clean“-Taste.
Der Motor funktioniert nicht. Das Bügeleisen befindet sich nicht in einer waagerechten Position.		Verwenden Sie das Bügeleisen in einer waagerechten Position.
Beim erstmaligen Anschluss des Bügeleisens tritt Rauch aus.	Dies kann durch die Schmierung einiger Innenteile verursacht werden.	Das ist normal und hört nach weniger Minuten auf.
Durch die Löscher in der Bügelsohle (10) treten Ablagerungen aus.	Kalkrückstände kommt aus der Dampfkammer.	Führten Sie einen Reinigungszyklus durch (siehe Abschnitt „Calc'nClean“-Funktion).
Das Gerät macht Pumpgeräusahe.	Wasser wird in die Dampfkammer gespumpt.	Das ist normal.

Wenn das Problem durch keine der obigen Anweisungen gelöst wird, setzen Sie sichitte mit einem zugelassenen technischen Kundendienst in Verbindung.

3. Funktionen "SensorSteam"

6. Funktionen "MotorSteam"

3. Funktionen "SensorSteam"

6. "MotorSteam" Funktionen

C "Calc'nClean" Funktionen
