BEDIENUNGSANLEITUNG Bioforce Revolution 18000 HOZELOCK

EINE NICHTBEACHTUNG DER FOLGENDEN HINWEISE

KANN ZU VERLETZUNGEN, PRODUKTSCHÄDEN UND ZUM VERLUST VON FISCHEN FÜHREN.

BEWAHREN SIE DIESE GEBRAUCHSANLEITUNG ZUR

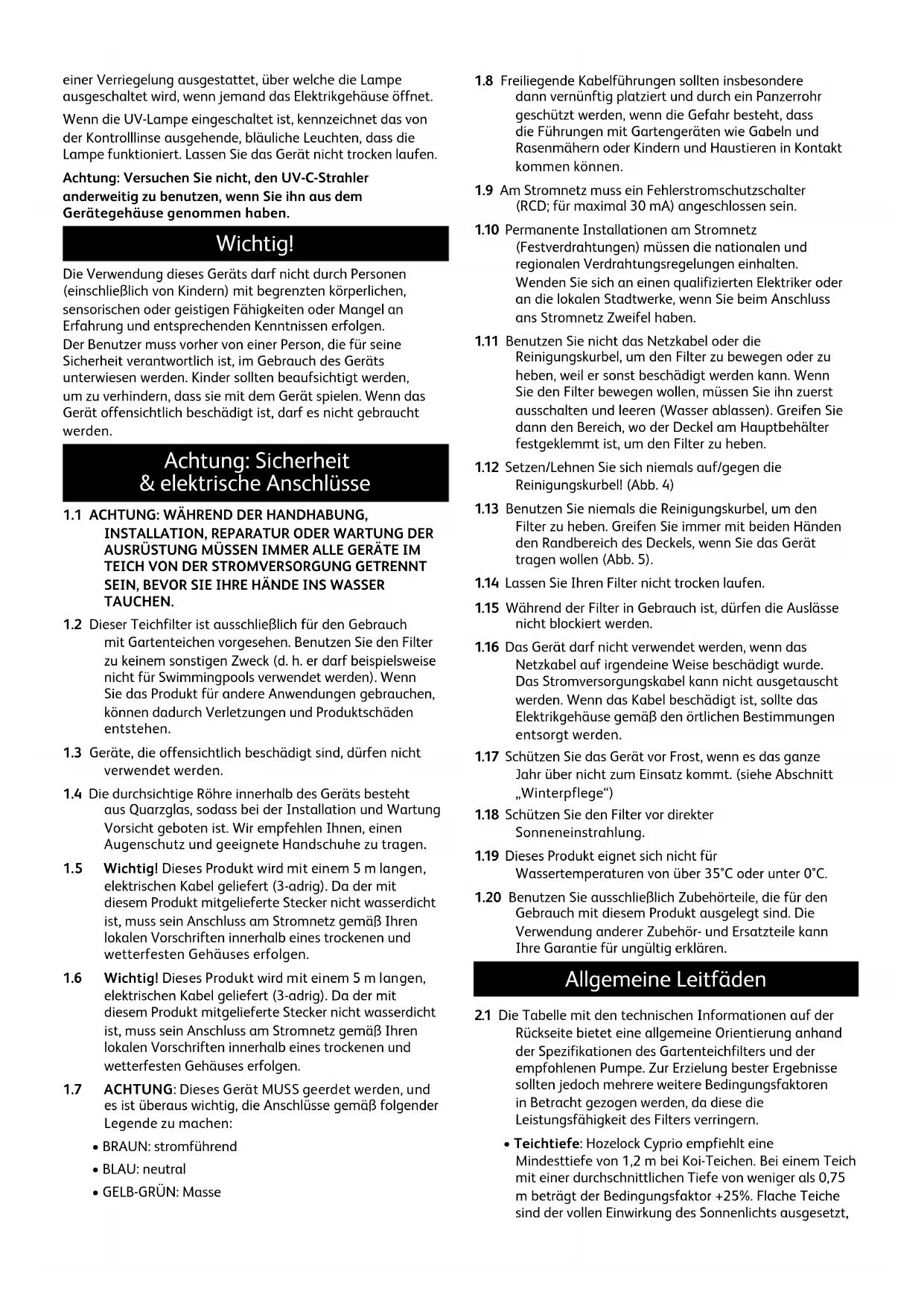

einer Verriegelung ausgestattet, über welche die Lampe ausgeschaltet wird, wenn jemand das Elektrikgehäuse öffnet. Wenn die UV-Lampe eingeschaltet ist, kennzeichnet das von der Kontrolllinse ausgehende, bläuliche Leuchten, dass die Lampe funktioniert. Lassen Sie das Gerät nicht trocken laufen. Achtung: Versuchen Sie nicht, den UV-C-Strahler anderweitig zu benutzen, wenn Sie ihn aus dem Gerätegehäuse genommen haben. Wichtig! Die Verwendung dieses Geräts darf nicht durch Personen (einschließlich von Kindern) mit begrenzten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und entsprechenden Kenntnissen erfolgen. Der Benutzer muss vorher von einer Person, die für seine Sicherheit verantwortlich ist, im Gebrauch des Geräts unterwiesen werden. Kinder sollten beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen. Wenn das Gerät offensichtlich beschädigt ist, darf es nicht gebraucht werden. Achtung: Sicherheit & elektrische Anschlüsse

1.1 ACHTUNG: WÄHREND DER HANDHABUNG,

1.2 Dieser Teichfilter ist ausschließlich für den Gebrauch

mit Gartenteichen vorgesehen. Benutzen Sie den Filter zu keinem sonstigen Zweck (d. h. er darf beispielsweise nicht für Swimmingpools verwendet werden). Wenn Sie das Produkt für andere Anwendungen gebrauchen, können dadurch Verletzungen und Produktschäden entstehen.

1.3 Geräte, die offensichtlich beschädigt sind, dürfen nicht

1.4 Die durchsichtige Röhre innerhalb des Geräts besteht

aus Quarzglas, sodass bei der Installation und Wartung Vorsicht geboten ist. Wir empfehlen Ihnen, einen Augenschutz und geeignete Handschuhe zu tragen.

1.5 Wichtig! Dieses Produkt wird mit einem 5 m langen,

elektrischen Kabel geliefert (3-adrig). Da der mit diesem Produkt mitgelieferte Stecker nicht wasserdicht ist, muss sein Anschluss am Stromnetz gemäß Ihren lokalen Vorschriften innerhalb eines trockenen und wetterfesten Gehäuses erfolgen.

1.6 Wichtig! Dieses Produkt wird mit einem 5 m langen,

elektrischen Kabel geliefert (3-adrig). Da der mit diesem Produkt mitgelieferte Stecker nicht wasserdicht ist, muss sein Anschluss am Stromnetz gemäß Ihren lokalen Vorschriften innerhalb eines trockenen und wetterfesten Gehäuses erfolgen.

1.7 ACHTUNG: Dieses Gerät MUSS geerdet werden, und

es ist überaus wichtig, die Anschlüsse gemäß folgender Legende zu machen:

1.8 Freiliegende Kabelführungen sollten insbesondere

dann vernünftig platziert und durch ein Panzerrohr geschützt werden, wenn die Gefahr besteht, dass die Führungen mit Gartengeräten wie Gabeln und Rasenmähern oder Kindern und Haustieren in Kontakt kommen können.

1.9 Am Stromnetz muss ein Fehlerstromschutzschalter

(RCD; für maximal 30 mA) angeschlossen sein.

1.10 Permanente Installationen am Stromnetz

(Festverdrahtungen) müssen die nationalen und regionalen Verdrahtungsregelungen einhalten. Wenden Sie sich an einen qualifizierten Elektriker oder an die lokalen Stadtwerke, wenn Sie beim Anschluss ans Stromnetz Zweifel haben.

1.11 Benutzen Sie nicht das Netzkabel oder die

Reinigungskurbel, um den Filter zu bewegen oder zu heben, weil er sonst beschädigt werden kann. Wenn Sie den Filter bewegen wollen, müssen Sie ihn zuerst ausschalten und leeren (Wasser ablassen). Greifen Sie dann den Bereich, wo der Deckel am Hauptbehälter festgeklemmt ist, um den Filter zu heben.

1.12 Setzen/Lehnen Sie sich niemals auf/gegen die

Reinigungskurbel! (Abb. 4)

1.13 Benutzen Sie niemals die Reinigungskurbel, um den

Filter zu heben. Greifen Sie immer mit beiden Händen den Randbereich des Deckels, wenn Sie das Gerät tragen wollen (Abb. 5).

1.14 Lassen Sie Ihren Filter nicht trocken laufen.

1.15 Während der Filter in Gebrauch ist, dürfen die Auslässe

nicht blockiert werden.

1.16 Das Gerät darf nicht verwendet werden, wenn das

Netzkabel auf irgendeine Weise beschädigt wurde. Das Stromversorgungskabel kann nicht ausgetauscht werden. Wenn das Kabel beschädigt ist, sollte das Elektrikgehäuse gemäß den örtlichen Bestimmungen entsorgt werden.

1.17 Schützen Sie das Gerät vor Frost, wenn es das ganze

Jahr über nicht zum Einsatz kommt. (siehe Abschnitt „Winterpflege“)

1.18 Schützen Sie den Filter vor direkter

1.19 Dieses Produkt eignet sich nicht für

Wassertemperaturen von über 35°C oder unter 0°C.

1.20 Benutzen Sie ausschließlich Zubehörteile, die für den

Gebrauch mit diesem Produkt ausgelegt sind. Die Verwendung anderer Zubehör- und Ersatzteile kann Ihre Garantie für ungültig erklären. Allgemeine Leitfäden

2.1 Die Tabelle mit den technischen Informationen auf der

Rückseite bietet eine allgemeine Orientierung anhand der Spezifikationen des Gartenteichfilters und der empfohlenen Pumpe. Zur Erzielung bester Ergebnisse sollten jedoch mehrere weitere Bedingungsfaktoren in Betracht gezogen werden, da diese die Leistungsfähigkeit des Filters verringern.

• Teichtiefe: Hozelock Cyprio empfiehlt eine Mindesttiefe von 1,2 m bei Koi-Teichen. Bei einem Teich mit einer durchschnittlichen Tiefe von weniger als 0,75 m beträgt der Bedingungsfaktor +25%. Flache Teiche sind der vollen Einwirkung des Sonnenlichts ausgesetzt,sodass sie sich zügig erwärmen. Dies begünstigt das Wachstum von Algen.

• Teichplatz: Der Teichplatz bestimmt die tägliche Menge an Sonnenlicht/Schatten, das/den der Teich erhält. Teiche, die den gesamten Tag lang der Sonneneinstrahlung ausgesetzt sind, haben auch einen Bedingungsfaktor von +25%.

• Klima: Das Klima hat Auswirkungen auf die Wassertemperatur, die Bewegungshäufigkeit der Fische und ihren Bedarf an Futter. Je aktiver die Fische, desto größer sind die Ansprüche an die Filtrieranlage. Bei einem heißen Klima (wie z. B. in Südafrika) beträgt der Bedingungsfaktor +35%, bei einem gemäßigten Klima (wie z. B. in Südeuropa) beträgt er +15%, und bei einem nordeuropäischen Klima (wie z. B. in den meisten Gebieten Großbritanniens) liegt der Faktor bei 0%.

• BEISPIEL: Sie haben einen Goldfischteich mit einem Wasservolumen von 2200 Litern und einer Tiefe von 0,75 m (Bedingungsfaktor: +25%). Da Sie in London leben, handelt es sich dort um ein nordeuropäisches Klima (Bedingungsfaktor: 0%). Ihr Teich ist der gesamten Einstrahlwirkung des Sonnenlichts ausgesetzt (Bedingungsfaktor: +25%). Das effektive Volumen Ihres Teichs ist daher um 50% (25% + 25%) gestiegen, sodass Sie Ihre Ausrüstung so auslegen müssten, als würde Ihr Teich 3300 Liter Wasser enthalten.

2.2 Durchflussrate: Zur Erzielung bester Resultate

sollte das Teichvolumen alle 1½ bis 2½ Stunden den Teichfilter durchfließen, was die höchste Durchflussrate darstellt, die für Koi-Teiche empfehlenswert ist. Wie der Tabelle mit den technischen Informationen auf der Rückseite zu entnehmen ist, darf die maximale Durchflussrate nicht überschritten werden. Wenn Sie klares Wasser erhalten wollen, ist die korrekte Durchflussrate von wesentlicher Bedeutung. Falls Ihre Installation keine hohen Verluste einzubüßen hat (z. B. lange Schlauchführungen), muss der Durchfluss möglicherweise mithilfe eines zur Durchflussregelung vorgesehenen Schlauchhahns eingestellt werden, um die Durchsatzgeschwindigkeit von Teichvolumen pro 1½ bis 2½ Stunden zu erreichen. Schläuche mit kleinem Durchmesser, unnötig lange Schlauchführungen und eine große Förderhöhe können alle erheblich die Pumpenleistung schmälern. Wir empfehlen Ihnen, eine Pumpe auszusuchen, die gewährleistet, dass der erforderliche Durchfluss gegen die volle statische Förderhöhe (der senkrechte Abstand zwischen Teichoberfläche und Filtereinlass) plus 0,6 m für die Reibungsverluste in den Schläuchen erfolgt. Das Ziel der Filtration besteht darin, alle Abfallstoffe aus dem Teich in den Teichfilter zu leiten, sodass die dazugehörige Pumpe für Feststoffe ausgelegt sein muss, wie z. B. Hozelock Cyprios Auswahl an Aquaforce-Pumpen, die insbesondere bei Teichen zum Einsatz kommen, die eine Größe besitzen, für die unsere Bioforce-Revolution-Filter geeignet sind. Zur Gewährleistung der bestmöglichen Wasserzirkulation und zur Maximierung ihres Feststofffördervermögens sollte die Pumpe an der tiefsten Stelle des Teichs platziert werden. Installieren Sie die Pumpe auf einer flachen und ebenen Plattform in einem Abstand von 300 mm zum Teichboden. Dadurch vermeiden Sie, dass die Pumpe direkt Schmutz vom Boden aufnimmt, und zudem bleibt dann immer ausreichend Wasser im Teich, falls dieser aus irgendeinem Grund Wasser verliert. Wie Sie Ihre Durchflussrate überprüfen: Nehmen Sie einen Behälter mit bekanntem Volumen und stoppen Sie, wie lange es dauert, ihn zu füllen (in Sekunden). Teilen Sie dann 3600 durch die Anzahl der Sekunden, die Sie zum Füllen des Behälters gebraucht haben, und multiplizieren Sie das Ergebnis mit dem Behältervolumen (Liter). Das Endresultat ist die Durchflussrate in Litern pro Stunde (L/h).

2.3 Fischbestandsdichte: Unter normalen Bedingungen

und bei planmäßiger Fütterung unterstützen unsere Gartenteichfilter der Reihe „Bioforce Revolution“ bis zu 50 cm Fische pro 1000 Liter des Teichfassungsvermögens. Setzen Sie in den ersten paar Wochen langsam Ihre Fische ein, bis Sie maximal 20% der empfohlenen Höchstmenge erreicht haben, was Sie nach sechs Monaten wunschgemäß auf 50% erhöhen können. Das Gleichgewicht wird das Fischwachstum ermöglichen.

2.4 Behandlungsmittel: Einige Medikamente/

Behandlungsmittel können durch UV-C-Strahlung sehr schnell zerfallen. Der Teichfilter sollte daher während einer Krankheitsbehandlung ausgeschaltet sein. Die mechanische und die biologische Filtration werden weiterhin stattfinden. Wenn Sie in Ihrem Teich Fadenalgen bekämpfen, müssen Sie Ihre Pumpe und Ihren Filter für die Dauer der Behandlung ausgeschaltet lassen, bis die Fadenalgen aus Ihrem Teich entfernt sind.

2.5 Bei jedem Schlauchanschluss ist oberste Vorsicht

geboten, weil undichte Stellen dazu führen, dass Ihr Teich Wasser verliert. Installation

3.1 Wichtig! Unsere Gartenteichfilter der Produktfamilie

„Bioforce Revolution“ dürfen nicht mit einer Pumpe mit einer Durchflussrate von höher als 8000 L/h oder einer maximalen Förderhöhe von größer als 5 m verwendet werden.

3.2 Wichtig! Ihr Bioforce-Revolution-Filter darf nur in

senkrechter Position installiert werden (Abb. 6).

3.3 Bioforce-Revolution-Filter sind externe,

pumpengespeiste Druckfilter- und UV-C-Einheiten, die neben Ihrem Teich entweder auf (Abb. 7) oder in den Boden (Abb. 8) gesetzt oder auch verdeckt oben an einem Wasserfall platziert werden können. Wenn Sie Ihren Teichfilter auf den Boden setzen wollen, muss dieser flach und eben sein. Falls Sie Ihren Teichfilter jedoch teilweise eingraben, sollten Sie seinen umgebenden Bereich nach dem Einsetzen ins Loch fest mit dichtem Sand füllen, um die Filtereinheit zu stützen. Wenn Sie sich für diese Art der Installation entscheiden, sollte zwischen Bodenhöhe und der Klemme ein Abstand von mindestens 50 mm vorhanden sein, sodass Sie das Gerät zur jährlichen Wartung auf einfache Weise aus dem Boden ziehen können.

3.4 Die Verwendung von Schläuchen mit kleinem

Durchmesser führt zu einem übermäßig eingeschränkten Wasserfluss. Je größer der Schlauchdurchmesser, desto besser wird die Leistungsfähigkeit Ihres Teichfilters sein (insbesondere bei langen Schlauchführungen). Die mit dieserFiltereinheit mitgelieferten Schlauchanschlüsse eignen sich für 25 mm, 32 mm und 40 mm CypriFlex- Schläuche. Bei unseren Teichfiltern der Reihe „Bioforce Revolution“ empfehlen wir Ihnen immer, 40 mm Schläuche zu verwenden, um Einschränkungen im Wasserfluss zu vermeiden. Wählen Sie Ihren gewünschten Schlauchdurchmesser aus und schneiden Sie am Schlauchanschluss die Stufen ab, die kleiner sind als Ihr Schlauchdurchmesser, sodass keine Einschränkung entsteht (Abb. 9). Beim Kaufen, Abmessen und Schneiden Ihres CypriFlex- Schlauchs ist darauf zu achten, dass sich die den Teichfilter versorgende Pumpe und der Auslass des zum Teich zurückführenden Schlauchs für eine ideale Wasserzirkulation weitmöglichst voneinander entfernt befinden sollten. Montieren Sie einen Schlauch mit geeigneter Länge zwischen der Versorgungspumpe und dem Filtereinlass (Abb. 10 i) und festigen Sie die Verbindung zwischen dem Schlauch und seinem Anschluss mit einer bei Hozelock Cyprio separat erhältlichen Schlauchschelle. Schließen Sie dann auf gleiche Weise einen Schlauch mit geeigneter Länge am Filterauslass an (Abb. 10 ii). Einzelheiten zum Schmutzwasserablauf (Abb. 10 iii) finden Sie in Abschnitt „Reinigung“. Setzen Sie die Pumpe an einer geeigneten Stelle in den Teich und platzieren Sie das Ende des Auslassschlauchs so, dass das gefilterte Wasser zurück in den Teich fließt. Nachdem Sie Ihre Schläuche platziert haben, dürfen diese weder geknickt noch übermäßig gebogen sein. Halten Sie die Schlauchführungen so kurz, wie Sie können, um die Möglichkeit von Einschränkungen im Wasserfluss zu minimieren.

3.5 Achten Sie darauf, dass sich die Reinigungskurbel

über dem Elektrikgehäuse befindet. Nehmen Sie den mitgelieferten Drehknopf (mit Abdeckung) und verbinden Sie ihn mit der Reinigungskurbel, indem Sie ihn an die Kurbel stecken, bis er einrastet (Abb. 11). Ihr Gartenteichfilter ist nun betriebsbereit. Betrieb

4.1 Achten Sie darauf, dass das Umleitventil in Richtung

des Filterauslasses gestellt ist (Abb. 12).

4.2 Schließen Sie das Versorgungskabel des Filters

an (siehe Abschnitt 1: „Sicherheit & elektrische Anschlüsse“). Dadurch wird die UV-Lampe eingeschaltet. An dem bläulichen Leuchten, das von der Kontrolllinse oben am Elektrikgehäuse (Abb. 1 c) ausgeht, erkennen Sie, dass die UV-Lampe funktioniert.

4.3 Schalten Sie die Pumpe ein.

4.4 Betriebszeiträume: Lassen Sie den Teichfilter täglich

24 Stunden laufen. Idealerweise sollte er das ganze Jahr über oder zumindest während der Fütterungszeit laufen (d. h. bis die Wassertemperatur auf unter 10°C fällt). Im Winter ist es sinnvoll, die Pumpe und den Teichfilter laufen zu lassen, weil dadurch im Filter eine Grundmenge an nützlichen Bakterien verbleibt und dies dazu beiträgt, dass der Teich nicht vereist. Wenn Sie die Pumpe für den Winter ausschalten, müssen Sie den Filter gründlich waschen, bevor Sie die Filtration im Frühjahr fortsetzen (siehe Abschnitt „Aufbewahrung im Winter“). Füttern Sie niemals Ihre Fische, wenn Ihr Teichfilter nicht in Betrieb ist. Reifung

5.1 Biologische Reifung bedeutet, dass der Teichfilter

genügend nitrifizierende Bakterien angesammelt hat, um schädliche Fischausscheidungen und sonstige organische Abfallstoffe (wie Ammoniak und Nitrit) in relativ harmloses Nitrat umzuwandeln. Der Prozess dauert gewöhnlich 6 bis 8 Wochen, jedoch ist er von vielen Faktoren wie der Wassertemperatur, der Fütterungshäufigkeit und der Fischbestandsdichte abhängig. Sie können den Reifungsprozess beschleunigen, indem Sie ein Reifungsmittel wie Hozelock Cyprios „Filter Start“ hinzugeben. Reinigung Wie und wann Sie Ihren Bioforce Revolution reinigen: Unsere Bioforce-Revolution-Filter bieten höchstes Leistungsvermögen bei minimalem Wartungsaufwand. Wenn Ihr Gartenteich sehr schmutzig ist, muss der Teichfilter am Anfang möglicherweise alle paar Tage gereinigt werden, weil er die Abfallstoffe sehr schnell aufnimmt. Sobald das Teichwasser klarer wird, müssen weniger Abfallstoffe entfernt werden, sodass der Filter auch seltener gereinigt werden muss. Ihr Druckfilter ist dann am effizientesten, wenn der Schaum teilweise den Wasserfluss blockiert. Nimmt die Blockierung jedoch zu, so verringert sich die Durchflussrate, weil weniger Wasser durch den Schaum fließen kann, was zur Folge hat, dass der Filter gereinigt werden muss.

6.1 Trennen Sie die Pumpe vom Stromnetz.

6.2 Schließen Sie einen Schlauch mit geeigneter Länge

mithilfe des mitgelieferten Schlauchanschlusses und einer Schlauchschelle am Schmutzwasserablauf an (Abb. 10 iii). Sie können das Ende des Ablaufschlauchs über einer Abflussrinne oder einem Blumenbeet platzieren. Das Abwasser eignet sich als hervorragendes Düngemittel.

6.3 Drehen Sie mehrere Male die Reinigungskurbel. Es

ist ratsam, die Kurbel sowohl mehrere Umdrehungen im Uhrzeigersinn als auch gegen den Uhrzeigersinn zu drehen (Abb. 13). Sobald Sie die Reinigungskurbel drehen, werden sich auch die gelben Reinigungsfinger drehen (Abb. 2 g) und so jeden Schaumwürfel zerkleinern und auspressen, der dadurch das Material freisetzt, das er aufgenommen hat.

6.4 Drehen Sie das Umleitventil auf die Stellung in

Richtung des Schmutzwasserablaufs (Abb. 14). Sie werden ein „Klickgeräusch“ hören.

6.5 Schalten Sie die Pumpe ein.

6.6 Drehen Sie weiterhin die Reinigungskurbel (vollständige

Umdrehungen in beide Richtungen). Zu Beginn wird das Schmutzwasser je nach dem Aufbau Ihres Teichs eine intensive grüne oder braune Farbe aufweisen. Nach kurzer Zeit wird die Farbintensität des Schmutzwassers abnehmen, und das Wasser wird klarer. Drehen Sie die Kurbel dann nicht mehr und bewegen Sie sie auf ihre Grundposition über dem Hauptgehäuse (Abb. 15). Warten Sie noch einige Sekunden, bis die letzten Reste durchgespült sind, und drehen Sie das Umleitventil wieder auf die Stellung in Richtung des Filterauslasses (zum Teich). ACHTUNG: Wenn Sie das Umleitventil auf derStellung in Richtung des Schmutzwasserablaufs lassen, wird Ihr Teich geleert. Achten Sie darauf, dass Sie es zurück auf die Stellung in Richtung des Filterauslasses drehen (zum Teich).

6.7 Die zur Reinigung Ihres Teichfilters benötigte Zeit

hängt von vielen Faktoren ab. Wenn Sie den Filter jedoch immer regelmäßig reinigen, bleibt auch die Reinigungszeit entsprechend kurz. Gewöhnlich dauert der Reinigungsvorgang nur einige Minuten. Von Zeit zu Zeit werden Sie Ihren Gartenteich auffüllen müssen, um das Schmutzwasser zu ersetzen, das während der Reinigung entfernt wurde. Teilweise Wasserwechsel stellen bei der Aufrechterhaltung eines gesunden Teichwassersystems einen wichtigen Aspekt dar. Wartung Achtung: Lesen Sie diese Wartungsanweisungen, bevor Sie das Gerät öffnen. Achtung: Versuchen Sie nicht, den Deckel oder das Elektrikgehäuse zu entfernen, wenn der Filter und die Pumpe in Betrieb sind. An der Deckelklemme befindet sich eine Aussparung für ein Vorhängeschloss, das verwendet werden sollte, um auszuschließen, dass das Gerät versehentlich geöffnet wird (wo beispielsweise die Möglichkeit besteht, dass Kinder anwesend sind).

7.1 Austausch der UV-Lampe:

Achtung: Das Gerät muss von der Stromversorgung getrennt sein, bevor Sie den UV-C-Strahler losmachen. Da die Effektivität einer UV-Lampe im Zeitablauf beträchtlich abnimmt, sollten Sie Ihre Lampe auch dann alle 12 Monate austauschen, wenn sie noch funktioniert.

7.1.1 Stellen Sie den Strom zur Versorgungspumpe und zum

7.1.2 Drehen Sie das Umleitventil auf die Stellung in

Richtung des Schmutzwasserablaufs. Dadurch gleicht sich der Innendruck dem atmosphärischen Druck an, sodass das Elektrikgehäuse auf einfache Weise entfernt werden kann, ohne dass Wasser nach oben auf die Oberfläche des Deckels gefördert wird.

7.1.3 Drehen Sie die Reinigungskurbel um eine halbe

Umdrehung, sodass sie sich nicht mehr über dem Elektrikgehäuse befindet (Abb. 16 i).

7.1.4 Entfernen Sie mit einem Schraubendreher die 5

Schrauben, über die das Elektrikgehäuse am Deckel befestigt ist. (siehe Abb. 16 ii). Zwischen Filtereinlass und -auslass befindet sich ein Fach, in dem Sie die Schrauben aufbewahren können, während Sie die Lampe wechseln (Abb. 16 iii).

7.1.5 Greifen Sie das Elektrikgehäuse und ziehen Sie es

sachte nach oben, um es zu entfernen. Drehen Sie das Gehäuse um und legen Sie es auf eine trockene und ebene Oberfläche.

7.1.6 Abb. 17: Schrauben Sie den Sicherungskragen der

Quarzglasröhre los (i). Halten Sie vorsichtig die Quarzglasröhre (ii), ziehen Sie sie nach oben und entfernen Sie sie zusammen mit ihren O-Ringen (iii) und dem Sicherungskragen.

7.1.7 Entfernen Sie die alte Lampe, indem Sie sie sachte

von ihrem Halter abziehen, lösen Sie die schwarze Schutzkappe vom Ende der Lampe (Abb. 17 iv) und entfernen Sie das Reflektorblech (Abb. 17 v). Entsorgen Sie die alte Lampe gemäß den örtlichen Bestimmungen und setzen Sie die neue Lampe ein.

7.1.8 Bringen Sie das Reflektorblech wieder an und drücken

Sie die schwarze Kappe auf das Ende der Lampe.

7.1.9 Schieben Sie die Quarzglasröhre nach unten und über

die Lampe. Achten Sie darauf, dass die zwei O-Ringe am Fuß der Röhre sauber und frei von Ablagerungen sind.

7.1.10 Schieben Sie den Sicherungskragen herab und über

die Quarzglasröhre und schrauben Sie ihn nach unten. Schrauben Sie den Sicherungskragen so weit nach unten, bis der Anschlag des Kragens den Anschlag des Gehäuses berührt, sodass der Kragen nicht weiter herab geschraubt werden kann.

7.1.11 Bringen Sie das Elektrikgehäuse wieder an. Da das

Gehäuse nur in einer Position befestigt werden kann, sollten Sie nicht versuchen, es gewaltsam nach unten zu drücken. Setzen Sie die 5 Schrauben wieder ein, nachdem Sie das Gehäuse angebracht haben. Sie müssen die Schrauben vollständig einschrauben, um zu gewährleisten, dass der Verriegelungsschalter aktiviert wird.

7.1.12 Drehen Sie das Umleitventil zurück auf die Stellung in

Richtung des Filterauslasses (zum Teich) und bewegen Sie die Reinigungskurbel auf ihre Grundposition über dem Hauptgehäuse.

7.1.13 Starten Sie die Pumpe, nachdem Sie nachgesehen

haben, ob es irgendwo eine undichte Stelle gibt, und schalten Sie dann die UV-Lampe ein. Vergewissern Sie sich, dass von der Kontrolllinse ein bläuliches Leuchten ausgeht.

7.2 Pflege der Quarzglasröhre:

Insbesondere bei hartem Wasser kann die Quarzglasröhre, welche die UV-Lampe umhüllt, mit Kesselstein bedeckt werden. Wenn Sie es zulassen, dass dort Kesselstein entsteht, wird sich die Effizienz der Filtereinheit verringern. Schalten Sie die Pumpe und die Stromversorgung zur UV-Lampe zur Reinigung aus, entfernen Sie das Elektrikgehäuse (siehe Abschnitt 7.1) und wischen Sie die Quarzglasröhre mit einem weichen Tuch ab, das Sie vorher mit einem sanften Reinigungsmittel wie Essig befeuchten (siehe Abb. 18). Beim Säubern der Röhre sollten Sie eine Schutzausrüstung tragen, die zumindest aus Schutzhandschuhen und einer Schutzbrille besteht.

7.3 Austausch des CypriCube-Schaums:

Überprüfen Sie jährlich Ihren Schaum. Die Häufigkeit des Schaumwechsels ist abhängig vom Aufbau Ihres Gartenteichs. Wir empfehlen Ihnen, den Schaum für den Winter und dann wieder zu Beginn des Frühjahrs zu wechseln, wenn Sie damit beginnen, Ihre Fische zu füttern*. Ein Schaumwechsel zu anderen Jahreszeiten kann zu einer Veränderung der chemischen Zusammensetzung Ihres Teichs führen, was wiederum Ihre Fische schädigen kann.

• Wenn das Teichwasser im Herbst abkühlt, verlangsamen sich die Bewegungen der Fische, weil sie sich auf einen bestimmten Zeitraum des Halbruhezustands vorbereiten. Ihre Verdauung und ihr Immunsystem arbeiten dann langsamer, und sie sind nicht mehr in der Lage, die gleiche Art von Futter wie jene zu verdauen, die sie während der wärmerenMonate bekommen haben. Wenn die Fische hungrig sind, werden sie sich von einfacheren Nährstoffen ernähren, die natürlicherweise in der Teichumgebung vorhanden sind. Daher sollten Sie die Fütterung Ihrer Fische beenden, sobald die Temperatur des Teichwassers für längere Zeit weniger als 10°C beträgt. Wenn Ihre Fische infolge des wärmer werdenden Wetters zum Frühlingsanfang aktiver werden, können Sie wieder damit beginnen, schrittweise Ihre Fische zu füttern.

7.3.1 Stellen Sie den Strom zur Versorgungspumpe und zum

7.3.2 Drehen Sie das Umleitventil auf die Stellung in

Richtung des Schmutzwasserablaufs. Dadurch gleicht sich der Innendruck dem atmosphärischen Druck an, sodass der Deckel auf einfache Weise entfernt werden kann.

7.3.3 Entriegeln Sie die Deckelklemme (Abb. 2 n).

Lösen Sie sachte den Deckel mithilfe der 2 sich gegenüberliegenden Hebel und entfernen Sie den Deckel (Abb. 19). Es ist möglicherweise hilfreich, auch die angeschlossenen Schläuche zu entfernen.

7.3.4 Heben Sie das Schaumgefäß an (Abb. 2 i) und

entfernen Sie es, und entsorgen Sie den alten Schaum. Entnehmen Sie das Wasser aus dem Inneren des Filterbehälters, der die Biomedien in einem Netz enthält. Um die Biomedien brauchen Sie sich nicht zu kümmern.

7.3.5 Spülen Sie den Behälterboden mit etwas Teichwasser

sauber, wenn dieser mit Schlamm bedeckt ist.

7.3.6 Wenn Sie die Biomedien wieder hineintun, müssen Sie

darauf achten, dass Sie sie um die Biotrompete (Abb. 2 o) am Behälterboden herum einfüllen. Es dürfen keine Biomedien ins Innere der Biotrompete gelangen (Abb. 20).

7.3.7 Setzen Sie das Schaumgefäß in den Filterbehälter.

Drehen Sie das Schaumgefäß, bis die kleinen Dreiecke oben am Gefäß auf eine der vertikalen Markierungen auf der Innenseite des Filterbehälters ausgerichtet sind (Abb. 21). Das Schaumgefäß wird in seine Einsetzposition fallen. Achten Sie darauf, dass Sie das Schaumgefäß korrekt positionieren, sodass der Deckel auf einfache Weise aufgesetzt werden kann.

7.3.8 Füllen Sie das Schaumgefäß mit der empfohlenen

Menge an neuem CypriCube-Schaum. Machen Sie sich keine Sorgen, wenn die trockenen Schaumwürfel etwas mehr Platz einnehmen, weil sie neu sind. Achten Sie darauf, dass keine Würfel durch das mittige Loch in die Biotrompete fallen. Drücken Sie Ihren Schaum niemals nach unten, um mehr Schaum einfüllen zu können. Füllen Sie die trockenen Schaumwürfel locker ein und achten Sie darauf, dass Sie den Filterbehälter nur bis zu seinem oberen Rand befüllen (Abb. 22). Wenn Sie zu viel Schaum hinzugeben, erschweren Sie die Reinigung des Teichfilters.

7.3.9 Sorgen Sie dafür, dass der O-Ring (Abb. 2 l) oben am

Filterbehälter richtig anliegt. Zudem muss er frei von Schmutz und Ablagerungen sein. Versehen Sie ggf. den O-Ring mit etwas Silikonfett, um den Zusammenbau zu erleichtern. Bringen Sie den Deckel wieder an. Schieben Sie die mittige schwarze Röhre, welche die UV-Lampe abdeckt, nach unten durch das mittige Loch.

7.3.10 Bringen Sie die Deckelklemme wieder an. Vergewissern

Sie sich, dass sich unterhalb der Bandklemme kein Wasser angesammelt hat, und halten Sie den Gelenkhebel mit Schmieröl geschmiert.

7.3.11 Drehen Sie das Umleitventil zurück auf die Stellung in

Richtung des Filterauslasses (zum Teich) und bewegen Sie die Reinigungskurbel auf ihre Grundposition über dem Hauptgehäuse.

7.3.12 Sehen Sie nach, ob es irgendwo eine undichte Stelle

gibt, und starten Sie dann die Pumpe. Schalten Sie danach die UV-Lampe ein. Vergewissern Sie sich, dass von der Kontrolllinse ein bläuliches Leuchten ausgeht. Aufbewahrung im Winter

8.1 Bei kaltem Winterwetter (wenn die Fische inaktiv

sind und das Algenwachstum nachlässt) muss die Filtereinheit ausgeschaltet sein. Sie sollte dann entfernt, gründlich gewaschen, gereinigt, getrocknet und an einem trockenen sowie frostgeschützten Platz aufbewahrt werden. Nehmen Sie immer den Deckel ab, bevor Sie Ihr Gerät lagern, um eine gute Durchlüftung und Trocknung zu gewährleisten. Fehlersuche/FAQ Problem Mögliche Ursache Abhilfe Kein Wasserfluss durch den Filter in den Teich Die Versorgungspumpe ist ausgeschaltet oder funktioniert nicht. Überprüfen Sie, ob die Pumpe funktioniert, und schalten Sie sie ein. Der Versorgungsschlauch ist verstopft. Überprüfen Sie, ob der Versorgungsschlauch und der zum Teich zurückführende Schlauch verstopft sind. Das Umleitventil liegt auf der Stellung in Richtung des Schmutzwasserablaufs. Drehen Sie das Umleitventil auf die Stellung in Richtung des Filterauslasses (zum Teich). Verminderter Wasserfluss durch den Filter Der Schaum blockiert den Wasserfluss. Reinigen Sie den Filter (siehe Abschnitt „Reinigung“). Der Versorgungsschlauch ist verstopft. Überprüfen Sie, ob der Versorgungsschlauch und der zum Teich zurückführende Schlauch verstopft sind.Problem Mögliche Ursache Abhilfe Kein klarer werdendes Teichwasser Die Reifung des neuen Filters ist noch nicht abgeschlossen. Die Klarheit Ihres Teichwassers sollte sich innerhalb von 2 bis 3 Wochen verbessern, jedoch kann die gesamte biologische Reifung 6 bis 8 Wochen in Anspruch nehmen, sodass er dann erst vollständig effektiv sein wird. Der Filter ist nicht für Ihren Teich ausgelegt. Achten Sie darauf, dass der Filter für den Aufbau Ihres Gartenteichs ausgelegt ist. Ungeeignete Versorgungspumpe Überprüfen Sie Ihre Durchflussrate. Siehe Abschnitt 2.2. Defekte UV-Lampe Sehen Sie nach, ob von der Kontrolllinse ein bläuliches Leuchten ausgeht. Tauschen Sie ggf. die Lampe aus. Alte UV-Lampe Wechseln Sie alle 12 Monate die UV- Lampe. Zu verschmutzter Schaum Reinigen Sie den Filter (siehe Abschnitt „Reinigung“). Der Auslass des zum Teich zurückführenden Schlauchs befindet sich über der Versorgungspumpe. Sorgen Sie dafür, dass sich die Pumpe und der Auslass des zum Teich zurückführenden Schlauchs weitmöglichst voneinander entfernt befinden. Zu hoher Fischbestand im Teich Verringern Sie die Menge an Fischen in Ihrem Teich. Überfütterung Geben Sie Ihren Fischen nur soviel Futter, wie sie in wenigen Minuten verzehren können. Füttern Sie sie nur einmal täglich. Nicht drehbare Reinigungs- kurbel. Sie wollen mit der Reinigung beginnen, aber die Pumpe läuft noch. Schalten Sie die Pumpe aus. Drehen Sie Kurbel mehrmals in beide Richtungen. Schalten Sie Ihre Pumpe wieder ein (siehe Abschnitt „Reinigung“). Hozelock Cyprios „Klarwasser-Garantie“ WIR GARANTIEREN IHNEN KLARES TEICHWASSER, ODER SIE ERHALTEN IHR GELD ZURÜCK, das Sie für Ihren Teichfilter der Reihe „Bioforce Revolution“ von Hozelock Cyprio ausgegeben haben, sofern Sie ihn mit der richtigen Pumpe verwenden. Diese Garantie läuft unter folgenden Vorraussetzungen 12 Monate nach Ihrem Kauf:

• Sie haben die Installations- und Betriebsanweisungen befolgt.

• Sie verwenden eine Ausrüstung, die korrekt gemäß Hozelock Cyprios Auslegungsangaben ausgelegt ist.

• Bei jedem zu behebenden Problem wenden Sie sich früh genug an unsere Informations- und Beratungsstelle (0121 313 1122).

• Sie haben das Gerät unbeschädigt zurückgegeben. Die Bewilligung einer Rückerstattung ist ausschließlich Hozelock Cyprio vorbehalten. Eine mögliche Rückerstattung erhalten Sie nur am Kaufort, und sie wird nur den Wert des Kaufpreises des Teichfilters umfassen. Bitte beachten Sie, dass unsere Klarwasser-Garantie keinen Verlust an Wasserklarheit abdeckt, wenn Fadenalgen und nicht Grünalgen die Ursache darstellen. Hozelock Cyprios 2-Jahres-Garantie Wenn dieser Bioforce-Revolution-Filter (ausschließlich der UV-Lampe) innerhalb von 2 Jahren nach dem Kaufdatum nicht mehr gewartet werden kann, werden wir ihn unter der Bedingung kostenlos reparieren oder austauschen, dass er unserer Meinung nach nicht beschädigt wurde. Für Schäden auf Grund eines Stör-/Unfalls oder einer unsachgemäßen Installation/Verwendung kann Hozelock Cyprio nicht haftbar gemacht werden. Die Haftung beschränkt sich auf den Ersatz der fehlerhaften Filtereinheit. Diese Garantie ist nicht übertragbar. Sie hat keine Auswirkungen auf Ihre gesetzlichen Rechte. Zur Inanspruchnahme der Garantie müssen Sie sich zunächst mit dem Kundendienst von Hozelock Cyprio in Verbindung setzen (0121 313 1122), woraufhin die Möglichkeit besteht, dass Sie darum gebeten werden, das Gerät zusammen mit dem Kaufbeleg direkt an folgende Adresse zu schicken. Kontakt/Ersatzteile www.hozelock.com. Technical Information Teilenummer 1352 1353 1354 Produktfamilie Bioforce Revolution Volt (V) 230V, 50Hz Leistung der UV-C- Lampe (W)

Maximale Teichgröße mit Fischen 6000 liter 9000 liter 14000 liter Maximale Teichgröße ohne Fische 12000 liter 18000 liter 28000 literTeilenummer 1352 1353 1354

(zumindest) kostenlos zur Entsorgung
