BEDIENUNGSANLEITUNG Bravia KD49XF9005 SONY

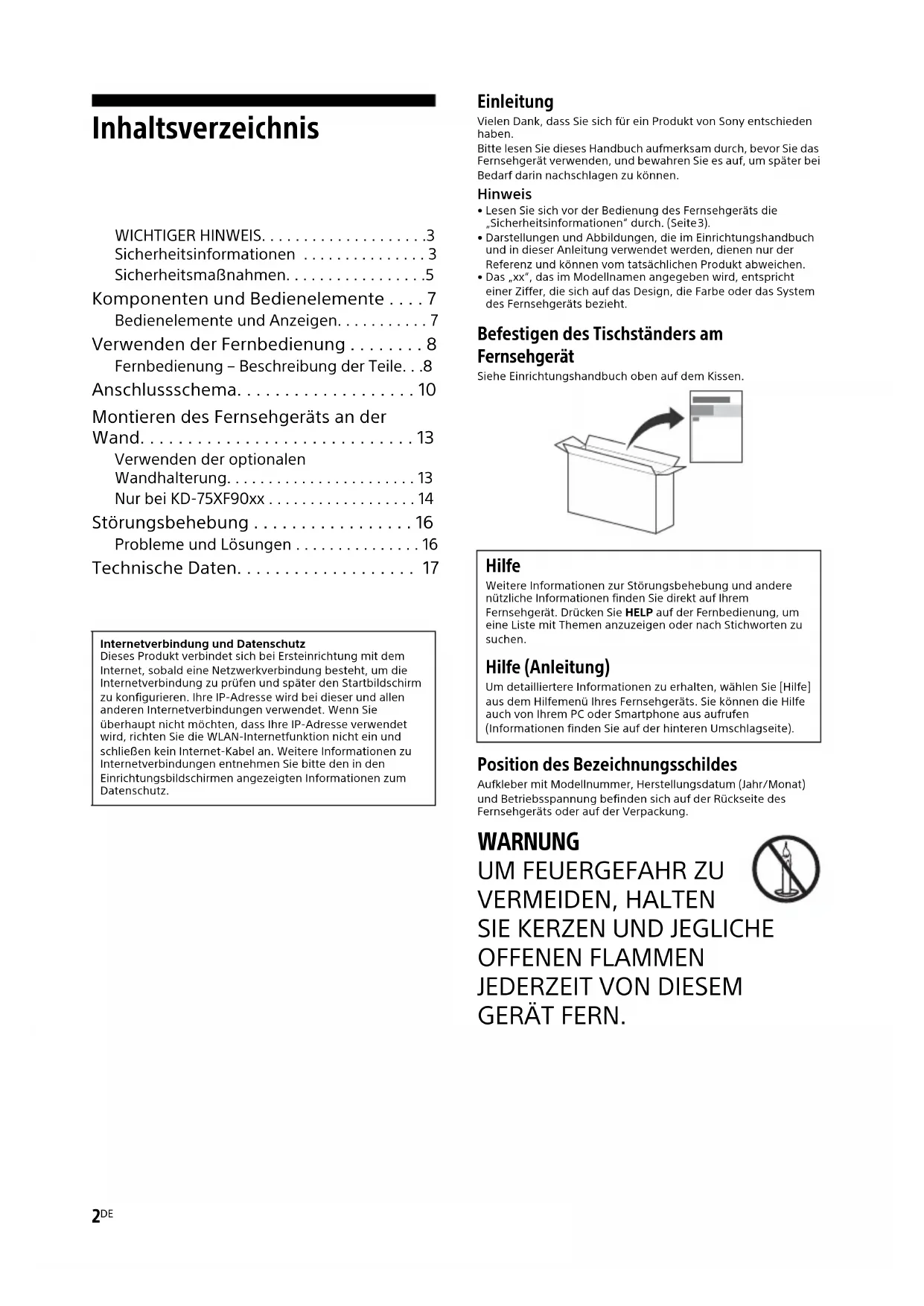

• Inhaltsverzeichnis WICHTIGER HINWEIS p. 3
• Sicherheitsinformationen p. 3
• Sicherheitsmaßnahmen p. 5
• Komponenten und Bedienelemente p. 7
• Bedienelemente und Anzeigen p. 7
• Verwenden der Fernbedienung p. 8
• Fernbedienung – Beschreibung der Teile p. 8
• Anschlussschema p. 10
• Montieren des Fernsehgeräts an der Wand p. 13
• Verwenden der optionalen Wandhalterung p. 13
• Nur bei KD-75XF90xx p. 14
• Störungsbehebung p. 16
• Probleme und Lösungen p. 16
• Technische Daten Einleitung Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben.Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden, und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu können.Hinweis• Lesen Sie sich vor der Bedienung des Fernsehgeräts die „Sicherheitsinformationen“ durch. (Seite 3).• Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und können vom tatsächlichen Produkt abweichen.• Das „xx“, das im Modellnamen angegeben wird, entspricht einer Ziffer, die sich auf das Design, die Farbe oder das System des Fernsehgeräts bezieht. Befestigen des Tischständers am Fernsehgerät Siehe Einrichtungshandbuch oben auf dem Kissen. Position des Bezeichnungsschildes Aufkleber mit Modellnummer, Herstellungsdatum (Jahr/Monat) und Betriebsspannung befinden sich auf der Rückseite des Fernsehgeräts oder auf der Verpackung. WARNUNG p. 17

JEDERZEIT VON DIESEM

GERÄT FERN. Internetverbindung und DatenschutzDieses Produkt verbindet sich bei Ersteinrichtung mit dem Internet, sobald eine Netzwerkverbindung besteht, um die Internetverbindung zu prüfen und später den Startbildschirm zu konfigurieren. Ihre IP-Adresse wird bei dieser und allen anderen Internetverbindungen verwendet. Wenn Sie überhaupt nicht möchten, dass Ihre IP-Adresse verwendet wird, richten Sie die WLAN-Internetfunktion nicht ein und schließen kein Internet-Kabel an. Weitere Informationen zu Internetverbindungen entnehmen Sie bitte den in den Einrichtungsbildschirmen angezeigten Informationen zum Datenschutz. Hilfe Weitere Informationen zur Störungsbehebung und andere nützliche Informationen finden Sie direkt auf Ihrem Fernsehgerät. Drücken Sie HELP auf der Fernbedienung, um eine Liste mit Themen anzuzeigen oder nach Stichworten zu suchen. Hilfe (Anleitung) Um detailliertere Informationen zu erhalten, wählen Sie [Hilfe] aus dem Hilfemenü Ihres Fernsehgeräts. Sie können die Hilfe auch von Ihrem PC oder Smartphone aus aufrufen (Informationen finden Sie auf der hinteren Umschlagseite).C:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

WICHTIGER HINWEIS Hinweis für Funkgeräte Hiermit erklärt Sony Visual Products Inc., dass die Funkanlagentypen KD-75XF9005, KD-65XF9005, KD-55XF9005, KD-49XF9005 der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/ Dieses Rundfunkgerät ist in der EU ohne Verstoß gegen die geltenden Bestimmungen zur Nutzung von Funkfrequenzen einsetzbar. Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten. Das drahtlose Fernsehsystem darf in folgenden Ländern verwendet werden: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Dieses Gerät kann auch in Ländern außerhalb Europas eingesetzt werden. Sicherheitsinformationen WARNUNG Achtung Es besteht Explosionsgefahr, wenn beim Ersetzen der Batterie ein falscher Batterietyp gewählt wird. Batterien dürfen nicht übermäßiger Hitze, wie Sonnenlicht, einem Feuer oder Ähnlichem oder extrem niedrigem Luftdruck ausgesetzt werden, der zu einer Explosion oder einem Austritt von entzündbaren Flüssigkeiten oder Gasen führen kann. Stabilitätsgefahr Ein Fernseher kann herunterfallen und dadurch schwere oder sogar tödliche Körperverletzungen verursachen. Stellen Sie einen Fernseher niemals auf einem instabilen Untergrund auf. Ein Fernseher kann herunterfallen und dadurch schwere oder sogar tödliche Körperverletzungen verursachen. Viele Verletzungen, insbesondere von Kindern, können vermieden werden, indem einfache Sicherheitsmaßnahmen eingehalten werden, wie z. B.:

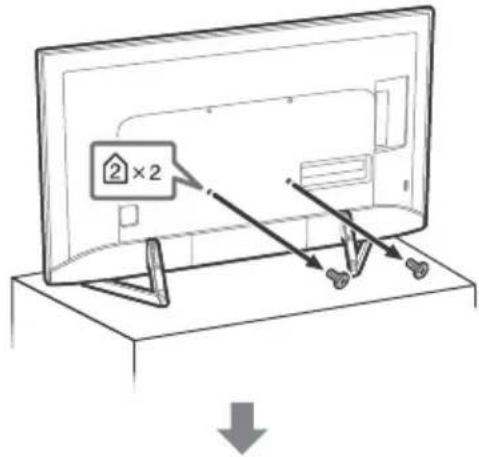

• Verwendung von Regalen oder Sockeln, die vom Hersteller des Fernsehers empfohlen werden.

• Ausschließliche Verwendung von Möbeln, die den Fernseher sicher tragen können.

• Sicherstellung, dass der Fernseher nicht über den Rand des unterstützenden Möbelstücks übersteht.

• Keine Aufstellung des Fernsehers auf hohen Möbelstücken (z. B. Schränken oder Bücherregalen) ohne Verankerung des Möbelstücks und des Fernsehers auf einem geeigneten Träger.

• Keine Aufstellung des Fernsehers auf Tüchern oder anderen Materialien, die sich evtl. zwischen dem Fernseher und dem unterstützenden Möbelstück befinden.

• Aufklärung von Kindern über die Gefahren beim Klettern auf Möbelstücke, um den Fernseher oder seine Regler zu erreichen. Wenn Sie Ihren vorhandenen Fernseher behalten und an einem anderen Ort aufstellen, sollten die gleichen Hinweise wie oben genannt beachtet werden. Installation/Einstellung Installieren und benutzen Sie das Fernsehgerät unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden. Geräte, die über den Netzanschluss oder über andere Geräte mit Schutzerdungsanschluss an die Schutzerdung der Gebäudeinstallation und über Koaxialkabel an ein Fernsehverteilsystem angeschlossen sind, können unter Umständen eine Brandgefahr darstellen. Der Anschluss an ein Fernsehverteilsystem muss daher über eine Einrichtung erfolgen, die unterhalb eines bestimmten Frequenzbereichs (Trennwandler, siehe EN 60728-11) eine galvanische Trennung gewährleistet. Installation

• Das Fernsehgerät sollte neben einer frei zugänglichen Netzsteckdose installiert werden.

• Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche, um zu verhindern, dass es herunterfällt und Personenschäden oder Sachschäden verursacht.

• Stellen Sie das Fernsehgerät an einem Ort auf, an dem es nicht gezogen, verschoben oder umgestoßen werden kann.

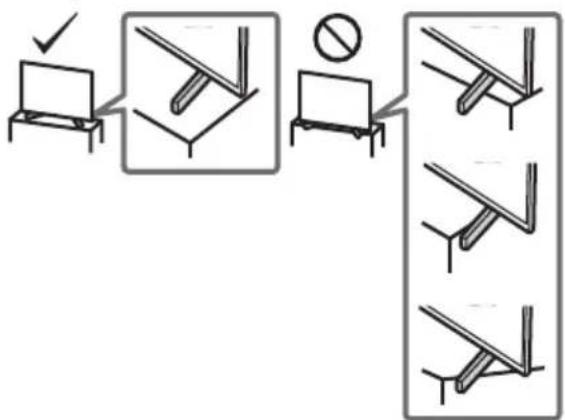

• Stellen Sie das Fernsehgerät so auf, dass der Tischständer des Fernsehgeräts nicht über den Fernsehständer (nicht mitgeliefert) hinausragt. Wenn der Tischständer über den Fernsehständer hinausragt, kann das Fernsehgerät umkippen und herunterfallen, was zu Verletzungen bzw. Schäden am Fernsehgerät führen kann.

• Wandeinbauten sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

• Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: Wandhalterung SU-WL450 (Außer Modell KD-75XF90xx)

• Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Wandhalterung am Fernsehgerät befestigen. Die mitgelieferten Schrauben sind, gemessen von der Befestigungsfläche der Wandhalterung, wie in der Abbildung dargestellt konzipiert. Durchmesser und Länge der Schrauben variieren je nach Modell der Wandmontagehalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerät beschädigt werden oder herunterfallen. Dieses Produkt wurde von oder für die Sony Visual Products Inc. hergestellt. EU Importeur: Sony Europe Limited. Anfragen an den Importeur oder zur Produktkonformität auf Grundlage der Gesetzgebung in Europa senden Sie bitte an den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. Schraube (M6) Wandhalterung Rückwärtige Abdeckung des Fernsehgeräts 8 mm – 12 mm DEC:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Left KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel aus dem Gerät.

• Zum Transport eines großen Fernsehgeräts sind zwei oder drei Personen nötig.

• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren, halten Sie es wie unten dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus.

• Setzen Sie das Fernsehgerät beim Transport weder Stössen noch starken Erschütterungen aus.

• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton. Verhinderung des Umkippens Luftzirkulation

• Decken Sie nie die Lüftungsöffnungen ab und stecken Sie nichts in das Gehäuse.

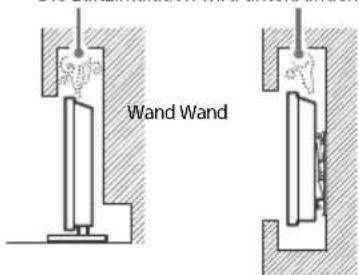

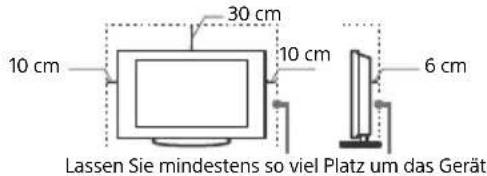

• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung).

• Es wird dringend empfohlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten. Installation an der Wand Aufstellung auf dem Standfuß

• Um eine ausreichende Belüftung zu gewährleisten und Staub- oder Schmutzablagerungen zu vermeiden: Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf stehend, falsch herum oder seitwärts geneigt auf. Stellen Sie das Fernsehgerät weder auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf. Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf. Installieren Sie das Fernsehgerät nicht wie auf der Abbildung gezeigt. Netzkabel Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und/oder Verletzungen auszuschließen, sollten Sie das Netzkabel und den Stecker wie hier angegeben handhaben:

• Verwenden Sie ausschließlich die von Sony und keinen anderen Anbietern gelieferte Netzkabel.

• Stecken Sie den Stecker ganz in die Netzsteckdose.

• Dieses Fernsehgerät ist ausschließlich für den Betrieb an 220 V -

V Wechselstrom ausgelegt.

• Trennen Sie das Gerät zu Ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen, und stolpern Sie nicht über die Kabel.

• Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Fernsehgerät reparieren oder transportieren.

• Halten Sie das Netzkabel von Wärmequellen fern.

• Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie ihn regelmäßig. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr. Hinweis

• Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.

• Klemmen, biegen oder verdrehen Sie das Netzkabel nicht übermäßig. Die blanken Adern im Inneren des Kabels könnten freiliegen oder brechen.

• Nehmen Sie am Netzkabel keine Veränderungen vor.

• Stellen Sie keine schweren Gegenstände auf das Netzkabel.

• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus der Steckdose herausziehen.

• Achten Sie darauf, nicht zu viele andere Geräte an dieselbe Netzsteckdose anzuschließen.

• Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt. 8 mm – 12 mm M6-Schraube (nicht mitgeliefert) Schraube (nicht mitgeliefert) Kabel (nicht mitgeliefert) 30 cm 10 cm 10 cm Lassen Sie mindestens so viel Platz um das Gerät. 10 cm Lassen Sie mindestens so viel Platz um das Gerät. 30 cm 10 cm 10 cm 6 cm Die Luftzirkulation wird unterbunden. Wand WandC:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

Verbotene Nutzung Installieren Sie das Fernsehgerät weder an Standorten, in Umgebungen noch in Situationen wie den hier aufgeführten, da dies zu Fehlfunktionen des Fernsehgeräts und Feuer, Elektroschock, Beschädigungen und/oder Verletzungen führen kann. Standorte:

• Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff oder Boot, im Innern eines Fahrzeugs, in medizinischen Einrichtungen, an instabilen Standorten, in der Nähe von Wasser, Regen, Feuchtigkeit oder Rauch. Umgebungen:

• An heissen, feuchten oder übermäßig staubigen Orten, an denen Insekten in das Gerät eindringen können; an denen es mechanischen Erschütterungen ausgesetzt ist, neben brennbaren Objekten (Kerzen usw.). Das Fernsehgerät darf weder Tropfen oder Spritzern ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel Vasen, auf dem Fernsehgerät abgestellt werden. Situationen:

• Mit nassen Händen, ohne Gehäuse oder mit anderem als vom Hersteller empfohlenen Zubehör benutzen. Trennen Sie das Fernsehgerät bei Gewitter von der Netzsteckdose und der Antenne.

• Das Fernsehgerät wird so aufgestellt, dass es frei in einen offenen Raum hineinragt. Es besteht die Gefahr, dass eine Person oder ein Gegenstand dagegenstößt und es kann zu Verletzungen oder Sachschäden kommen.

• Das Fernsehgerät wird an einem feuchten oder staubigen Ort oder in einem Raum mit fettigem Rauch oder Dampf aufgestellt (in der Nähe von Kochstellen oder Luftbefeuchtern). Es besteht Feuergefahr, die Gefahr eines elektrischen Schlags oder das Gerät kann sich verformen.

• Das Fernsehgerät wird an Orten mit extremen Temperaturen aufgestellt, etwa in direktem Sonnenlicht, in der Nähe einer Heizung oder eines Warmluftauslasses. Es kann sich das Fernsehgerät überhitzen und das Gehäuse kann sich verformen und/oder es kommt zu Fehlfunktionen am Fernsehgerät.

• Wenn das Fernsehgerät in der Umkleidekabine eines Schwimmbads oder Thermalbads aufgestellt wird, kann das Fernsehgerät durch Schwefeldämpfe usw. beschädigt werden.

• Für eine optimale Bildqualität schützen Sie den Bildschirm vor direkter Beleuchtung oder direktem Sonnenlicht.

• Bringen Sie das Fernsehgerät möglichst nicht von einem kalten in einen warmen Raum. Bei plötzlichen Temperaturschwankungen kann sich Feuchtigkeit niederschlagen. Dies kann die Bild- und/oder Farbqualität am Fernsehgerät beeinträchtigen. Lassen Sie die Feuchtigkeit in einem solchen Fall vor dem Einschalten des Fernsehgeräts vollständig verdunsten. Bruchstücke:

• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms könnte durch den Aufprall zerbrechen und schwere Verletzungen verursachen.

• Falls die Oberfläche des Fernsehgeräts zerspringt, ziehen Sie zuerst das Netzkabel aus der Steckdose, bevor Sie das Gerät berühren. Anderenfalls könnte es zu einem elektrischen Schlag kommen. Wenn das Gerät nicht benutzt wird

• Zum Schutz der Umwelt und aus Sicherheitsgründen empfiehlt es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.

• Da das Fernsehgerät auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden ist, wenn es nur ausgeschaltet wurde, muss der Stecker aus der Netzsteckdose gezogen werden, um das Fernsehgerät vollkommen auszuschalten.

• Bei einigen Fernsehgeräten gibt es möglicherweise Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus geschaltet sein muss. Kinder

• Sorgen Sie dafür, dass Kinder nicht auf das Fernsehgerät klettern.

• Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlicherweise verschluckt werden. Falls folgende Probleme auftreten... Schalten Sie das Fernsehgerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose, sobald eines der folgenden Probleme auftritt. Wenden Sie sich an Ihren Händler oder das Sony Kundendienstzentrum, um es von qualifiziertem Fachpersonal überprüfen zu lassen. Wenn:

• Das Netzkabel beschädigt ist.

• Der Stecker nicht fest in der Netzsteckdose sitzt.

• Das Fernsehgerät durch Fallen, Stoßen oder einen geworfenen Gegenstand beschädigt ist.

• Flüssigkeit oder Fremdkörper durch die Öffnungen in das Fernsehgerät gelangen. Über LCD-Fernsehgerät Temperatur Wenn das LCD-Fernsehgerät längere Zeit genutzt wird, erwärmt sich der Bereich um den Bildschirm herum. Es fühlt sich möglicherweise heiß an, wenn Sie es mit der Hand berühren. Sicherheitsmaßnahmen Fernsehen

• Schauen Sie bei gemäßigter Beleuchtung fern. Durch falsche Beleuchtung oder langes Fernsehen werden die Augen belastet.

• Stellen Sie beim Verwenden von Kopfhörern die Lautstärke moderat ein. Andernfalls kann es zu Gehörschäden kommen. LCD-Bildschirm

• Obwohl bei der Herstellung des LCD-Bildschirms mit hochpräziser Technologie gearbeitet wird und der Bildschirm 99,99 % und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft einige schwarze oder leuchtende Punkte (rot, grün oder blau) sichtbar sind. Es handelt sich dabei um eine strukturelle Eigenschaft von LCD-Bildschirmen und nicht um eine Fehlfunktion.

• Stoßen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sie ihn nicht und stellen Sie nichts auf dieses Fernsehgerät. Das Bild kann ungleichmäßig werden und der LCD-Bildschirm kann beschädigt werden.

• Wenn dieses Fernsehgerät an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen. Diese Effekte verschwinden, wenn die Temperatur steigt.

• Wenn Standbilder längere Zeit angezeigt werden, kann es zu Doppelbildern kommen. Dieser Effekt verschwindet in der Regel nach einigen Augenblicken.

• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgerät in Betrieb ist. Dies ist keine Fehlfunktion.

• Der LCD-Bildschirm enthält eine kleine Menge Flüssigkristalle. Befolgen Sie bei der Entsorgung die bei Ihnen geltenden Entsorgungsrichtlinien. DEC:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Left KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

Pflegen und Reinigen der Bildschirmoberfläche bzw. des Gehäuses des Fernsehgeräts Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen. Um Materialschäden oder Schäden an der Bildschirmbeschichtung zu vermeiden, beachten Sie bitte folgende Vorsichtsmaßnahmen.

• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.

• Sprühen Sie niemals Wasser oder Reinigungsmittel direkt auf das Fernsehgerät. Es kann bis zur Unterseite des Bildschirms oder der Außenteile laufen und in das Fernsehgerät gelangen und so Schäden am Fernsehgerät verursachen.

• Verwenden Sie keine Scheuerschwämme, keine alkalischen/säurehaltigen Reinigungsmittel, kein Scheuerpulver oder flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünnung oder Insektizide. Wenn Sie solche Mittel verwenden oder das Gerät längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt, kann es zu Schäden an der Bildschirm- oder der Gehäuseoberfläche kommen.

• Berühren Sie das Fernsehgerät nicht, wenn Sie gerade chemische Stoffe wie Hand- oder Sonnenschutzcreme an den Händen haben.

• Um eine ausreichende Belüftung zu gewährleisten, wird regelmässiges Staubsaugen der Lüftungsöffnungen empfohlen.

• Wenn Sie den Winkel des Fernsehgeräts einstellen, bewegen Sie das Fernsehgerät mit Vorsicht, damit es nicht verrutscht oder vom Ständer fällt. Sonderzubehör

• Halten Sie Zusatzteile oder Geräte mit elektromagnetischer Strahlung von dem Fernsehgerät fern. Andernfalls können Bild- und/oder Tonstörungen auftreten.

• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein Signalverbindungskabel von unter 3 m Länge verwendet wird.

• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein HF-Kabel von unter 30 m Länge für den terrestrischen/Satelliten-/CATV-Eingang verwendet wird. Empfehlung für Stecker des F Typs Der Vorsprung der inneren Leitung ab dem Verbindungsteil darf höchstens 1,5 mm betragen. (Referenzabbildung für Stecker des F Typs) Drahtlosfunktion des Geräts

• Das Gerät darf nicht in der Nähe medizinischer Geräte (Schrittmacher usw.) betrieben werden, da dies deren Funktionsweise beeinträchtigen kann.

• Obwohl dieses Gerät verschlüsselte Signale sendet/empfängt, müssen Sie sich vor nicht autorisiertem Empfang von Signalen schützen. Für etwaige Probleme diesbezüglich kann keine Haftung übernommen werden.

• Dieses Gerät sollte in einem Mindestabstand von 20 cm zwischen der Antenne dieses Geräts und dem Körper einer Person installiert und betrieben werden. Vorsichtshinweis zum Umgang mit der Fernbedienung

• Achten sie beim Einsetzen von Batterien auf die richtige Polung.

• Verwenden Sie Batterien unterschiedlicher Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.

• Entsorgen Sie verbrauchte Batterien umweltschonend. Beachten Sie bitte geltende Entsorgungsrichtlinien für Batterien. Wenden Sie sich ggf. an die zuständige Behörde.

• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, treten Sie nicht darauf und schütten Sie keine Flüssigkeiten darauf.

• Bewahren Sie die Fernbedienung nicht neben einer Wärmequelle, unter direkter Sonneneinstrahlung oder an einem feuchten Ort auf. Entsorgen des Fernsehgeräts Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Produkte) Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Auf einigen Akkus/ Batterien wird dieses Symbol eventuell mit einem zusätzlichen chemischen Symbol verwendet. Das chemische Symbol für Blei (Pb) wird hinzugefügt, wenn die Batterie/der Akku einen Anteil von mehr als 0,004 % Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen der Batterie/des Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie/zum eingebauten Akku benötigen, sollte die Batterie/der Akku nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie/der Akku korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer geeigneten Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien/Akkus entnehmen Sie die Batterie/den Akku bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie/des Akkus. Geben Sie die Batterie/den Akku an einer geeigneten Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling der Batterie/des Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR. max. 7 mm max. 1,5 mmC:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

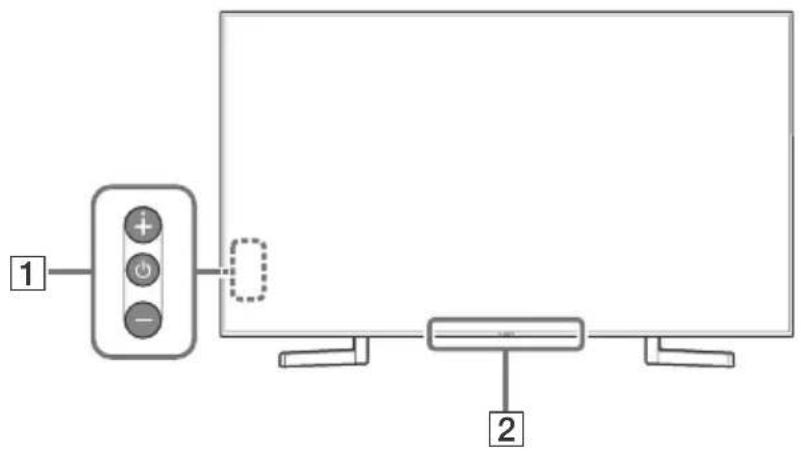

Komponenten und Bedienelemente Bedienelemente und Anzeigen (Ein/Aus) /+/– Wenn das Fernsehgerät ausgeschaltet ist, drücken Sie zum Einschalten. Wenn das Fernsehgerät eingeschaltet ist, Zum Ausschalten halten Sie gedrückt.Drücken Sie mehrmals , um die Funktion zu ändern, und drücken Sie dann die Taste + oder –, um Folgendes auszuführen:• Passen Sie die Lautstärke an.• Wählen Sie den Kanal.• Auswahl der Eingangsquelle des Fernsehgeräts. Sensor der Fernbedienung* / Lichtsensor* / Beleuchtungs-LED Die Beleuchtungs-LED leuchtet oder blinkt entsprechend dem Status des Fernsehgeräts.Weitere Informationen finden Sie in der Hilfe.* Stellen Sie nichts in die Nähe des Sensors.

Verwenden der Fernbedienung Fernbedienung – Beschreibung der Teile Die Form der Fernbedienung sowie die Position, Verfügbarkeit und Funktion der Fernbedienungstasten kann abhängig von der Region/vom Land/vom Fernsehgerät-Modell variieren. MIC

(Mikrofon)Verwenden der Sprachsuche. (Zum Beispiel: Suche verschiedener Inhalte über die Stimme.)EXT.BOX MENUZeigen Sie das Menü der angeschlossenen externen Box (Kabelbox/Satellitenempfänger) an.• Schließen Sie bei Modellen mit mitgeliefertem IR Blaster den IR Blaster an und richten ihn ein (Seite 11).• Das Menü der externen Box wird möglicherweise für einige HDMI CEC-kompatible Geräte angezeigt, wenn der IR Blaster nicht mitgeliefert/angeschlossen ist. //// (Steuerkreuz zur Navigation)Navigation und Auswahl auf dem Bildschirmmenü. Schalten Sie zu einem Fernsehkanal oder einem anderen Eingang um und zeigen Sie die TV-Menüleiste an. / (Eingangswahl/Text anhalten) Im TV-Modus: Eingangsquelle anzeigen lassen und auswählen.Im Text-Modus: Stoppt auf der aktuellen Seite. (TV-Standby) Schalten Sie das Fernsehgerät ein oder aus (Standby-Modus). DIGITAL/ANALOG Schalten Sie zwischen dem Digital- und Analogmodus um. TV/RADIO Schalten Sie zwischen TV- und RADIO-Sendungen um. EXIT Rufen Sie den vorherigen Bildschirm auf oder schließen Sie das Menü. Wenn der Dienst Interaktive Anwendung verfügbar ist, drücken Sie diese Taste, um den Dienst zu beenden.C:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

Zifferntasten / (Info/Text aufdecken) Zeigt Informationen an. (Text) Diese Taste zeigt Textinformationen an. Google Play Rufen Sie den Onlinedienst „Google Play“ auf. NETFLIX (Nur in bestimmten Regionen/ Ländern bzw. für bestimmte Fernsehmodelle.) Rufen Sie den Onlinedienst „NETFLIX“ auf. Farbtasten Mit diesen Tasten können Sie die entsprechenden Funktionen ausführen. ACTION MENU Zeigen Sie eine Liste der Kontextfunktionen an. GUIDE/ Zeigen Sie die digitale Programmübersicht an. APPS Zugriff auf verschiedene Dienste und Anwendungen. BACK/ Rufen Sie den vorherigen Bildschirm auf. HOME Zeigen Sie das Startmenü des Fernsehgeräts an. +/– (Lautstärke) Passen Sie die Lautstärke an. (Springen) Springen Sie zwischen zwei Kanälen oder Eingängen hin und her. Das Fernsehgerät wechselt zwischen dem aktuellen Kanal oder Eingang und dem letzten Kanal oder Eingang, der ausgewählt war. (Stummschaltung) Schalten Sie den Ton stumm. Drücken Sie die Taste erneut, um den Ton wieder hörbar zu machen. PROG +/–// Im TV-Modus: Wählen Sie den Kanal. Im Text-Modus: Wählen Sie die nächste () oder vorherige () Seite. AUDIO Ändern Sie die Sprache für das Programm, das derzeit wiedergegeben wird.

Bedienen Sie Medieninhalte auf dem Fernsehgerät und auf einem angeschlossenen Gerät, das mit BRAVIA Sync kompatibel ist. (Untertiteleinstellung) Aktivieren oder deaktivieren Sie die Untertitel (wenn die Funktion verfügbar ist). HELP Zeigen Sie das Hilfe-Menü an. Von hier aus kann auf die Hilfe zugegriffen werden. REC Nehmen Sie die aktuelle Sendung mit der USB HDD-Aufnahmefunktion auf. TITLE LIST Zeigen Sie die Titelliste an. DEC:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Left KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

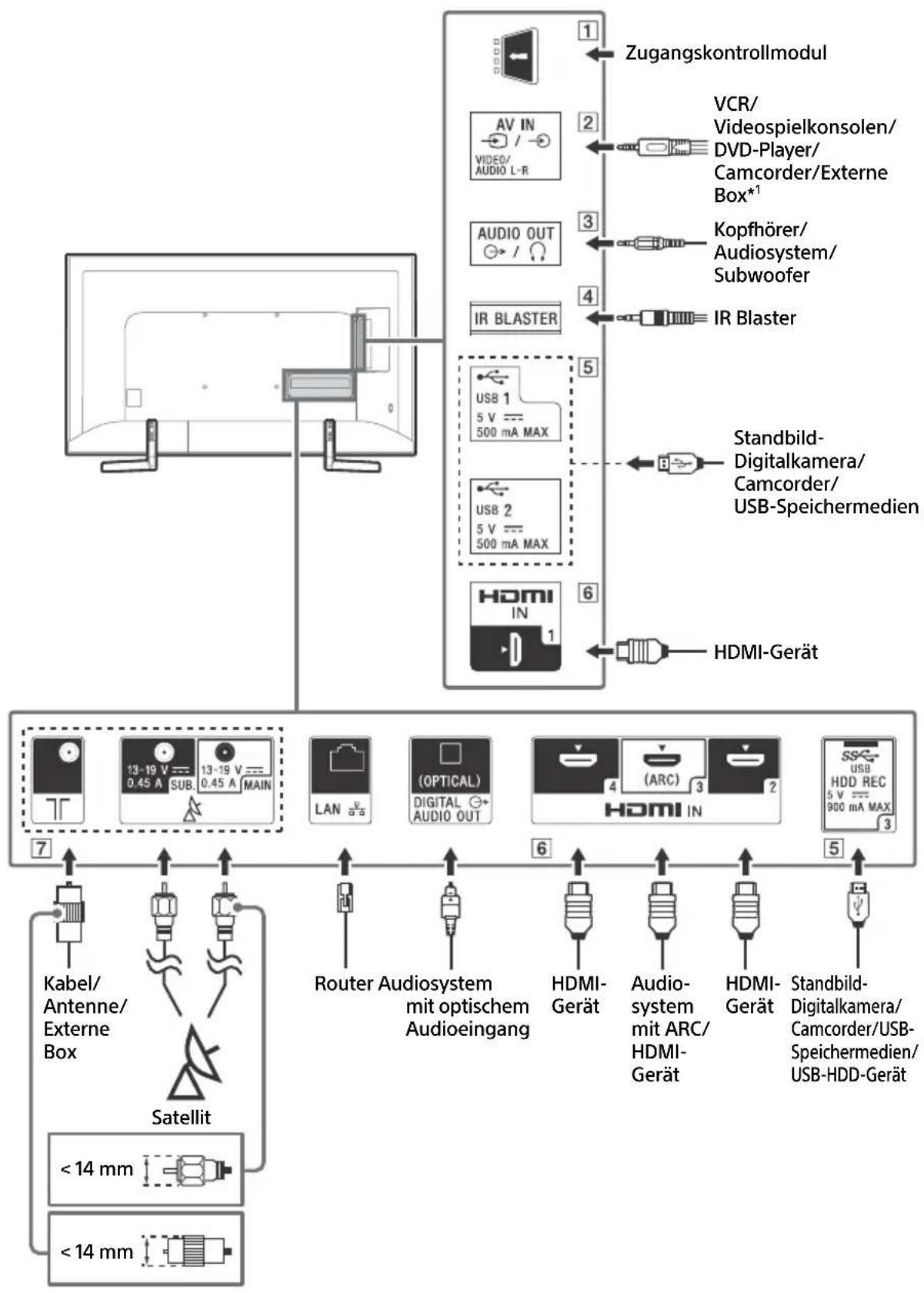

Anschlussschema Weitere Informationen zu den Anschlüssen finden Sie in der Hilfe, indem Sie auf der Fernbedienung die Taste HELP drücken. Kopfhörer/ Audiosystem/ Subwoofer Standbild- Digitalkamera/ Camcorder/USB- Speichermedien/ USB-HDD-Gerät VCR/ Videospielkonsolen/ DVD-Player/ Camcorder/Externe Box*¹ Audio- system mit ARC/ HDMI- Gerät IR Blaster Zugangskontrollmodul HDMI- Gerät Kabel/ Antenne/ Externe Box Router Audiosystem mit optischem Audioeingang < 14 mm < 14 mm Satellit HDMI- Gerät HDMI-Gerät Standbild- Digitalkamera/ Camcorder/ USB-SpeichermedienC:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

CAM (Zugangskontrollmodul)

• Dieser Steckplatz bietet Zugang zu Pay-TV-Diensten. Erläuterungen dazu finden Sie in der Bedienungsanleitung im Lieferumfang des CAM.

• Stecken Sie die Smart-Card nicht direkt in den CAM-Steckplatz des Fernsehgeräts. Sie muss in das Conditional Access Module eingesetzt werden, das Sie von Ihrem autorisierten Händler erhalten haben.

• CAM wird in einigen Länder/Gegenden nicht unterstützt. Fragen Sie dazu einen autorisierten Händler.

• Möglicherweise wird eine CAM-Meldung angezeigt, wenn Sie nach der Wiedergabe von Internetvideos zu einem Digitalprogramm umschalten. / AV IN

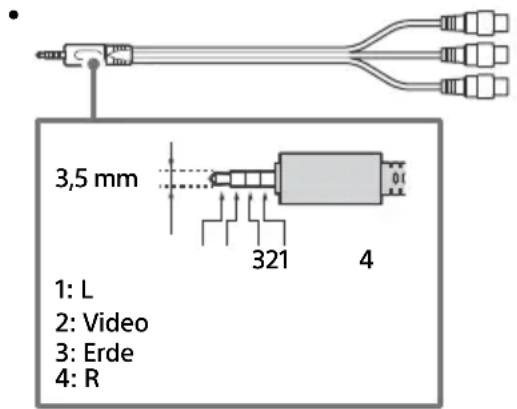

• Bei einer Composite-Verbindung verwenden Sie ein Verlängerungskabel für analoge Eingänge (nicht mitgeliefert).

• Unterstützt nur 3-polige Stereo-Minibuchse.

• Um den Ton des Fernsehgeräts über die angeschlossenen Geräte wiederzugeben, drücken Sie HOME. Wählen Sie [Einstellungen] t [Ton] t [Kopfhörer/ Audioausgang] und dann das gewünschte Element. IR BLASTER*

• Verwenden Sie Ihre Sony-Fernbedienung, um Ihre externe Box (Kabelbox/ Satellitenempfänger) zu steuern. Schließen Sie das IR Blaster-Kabel*

den IR Blaster-Anschluss Ihres Fernsehgeräts an. Positionieren Sie eines oder beide Enden wie unten gezeigt.

• Um die IR Blaster-Einrichtung durchzuführen, drücken Sie HOME und wählen [Einstellungen] t [Externe Eingänge] t [IR Blaster-Einrichtung].

• Wenn Sie hier ein großes USB-Gerät anschließen, kann das die daneben angeschlossenen Geräte behindern.

• Wenn Sie ein großes USB-Gerät anschließen, schließen Sie es an die Buchse USB 1 an.

• Schließen Sie ein USB-HDD-Gerät an den USB 3-Anschluss (blau) an. HDMI IN 1/2/3/4

• Per HDMI-Schnittstelle können digitale Video- und Audiodaten mit einem einzigen Kabel übertragen werden.

• HDMI IN 3 ARC (Audio Return Channel: Audiorückkanal) Schließen Sie Ihr Audiosystem an HDMI IN 3 an, um den Fernsehton an Ihr Audiosystem weiterzuleiten. Ein Audiosystem, das HDMI ARC unterstützt, kann Videosignale an das Fernsehgerät senden und über dasselbe HDMI-Kabel Audiosignale vom Fernsehgerät empfangen. Wenn Ihr Audiosystem HDMI ARC nicht unterstützt, ist eine zusätzliche Verbindung mit DIGITAL AUDIO OUT (OPTICAL) erforderlich.

(RF-Eingang), (Satelliteneingang)

• Anschlüsse für terrestrisch/Kabel und Satellit. Anschlussschritte: SUB. t MAIN t Antenne

• Was die SUB.-Buchse betrifft, stellen Sie diese Verbindung nur her, wenn Sie den Twin-Tuner-Modus verwenden (Ausnahme: Unicable EN50494). *1 Für ein externes Gerät, das nur einen Anschluss vom Typ SCART AV OUT hat, verwenden Sie einen SCART-Cinch-Adapter und ein Erweiterungskabel für den analogen Eingang. *2 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle.C:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

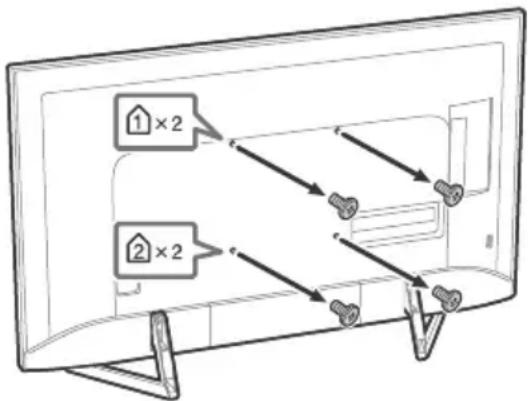

Montieren des Fernsehgeräts an der Wand Verwenden der optionalen Wandhalterung Die Anleitung dieses Fernsehgeräts enthält nur die Schritte, um das Fernsehgerät für die Wandmontage vorzubereiten, bevor es an der Wand angebracht wird. An die Kunden: Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfiehlt Sony dringend, die Montage des Fernsehgeräts von Sony-Händlern oder lizenzierten Fachleuten durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren. An Sony-Händler und -Fachleute: Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieses Produkts Ihre volle Aufmerksamkeit der Sicherheit. Verwenden Sie die Wandhalterung SU-WL450 (nicht mitgeliefert, außer Modell bei KD-75XF90xx), um das Fernsehgerät an der Wand zu montieren. Wenn Sie die Wandhalterung montieren, beachten Sie auch die Bedienungsanleitung und die Installationsanleitung im Lieferumfang der Wandhalterung. Hinweis• Achten Sie darauf, die entfernten Schrauben an einem sicheren Ort aufzubewahren und sie von Kindern fernzuhalten.• Stellen Sie das Fernsehgerät mit dem Bildschirm nach unten auf eine ebene und stabile Fläche, die mit einem dicken und weichen Tuch bedeckt ist, wenn Sie den Tischständer vom Fernsehgerät abnehmen, um die Oberfläche des LCD-Displays nicht zu beschädigen. Anleitungen zur Montage der Wandhalterung finden Sie in den Installationshinweisen (Wandhalterung) auf der Produktseite Ihres Fernsehgerätmodells.www.sony.eu/support/ Nur bei KD-65/55/49XF90xx Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts. Für die Montage dieses Produkts ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann. Achten Sie darauf, dass Sie die Befestigung des Produkts an der Wand Sony-Händlern oder lizenzierten Fachleuten überlassen, und achten Sie während der Montage ausreichend auf die Sicherheit. Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage. DEC:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Left KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

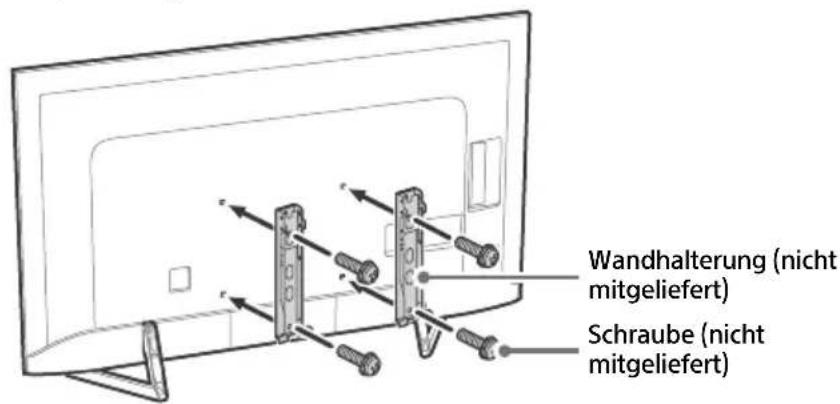

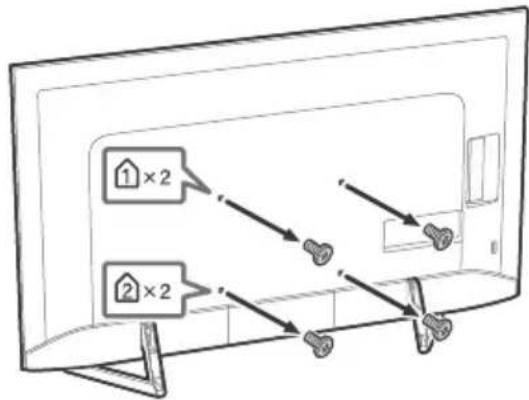

Nur bei KD-75XF90xx Das Fernsehgerät kann mit einer Wandhalterung (nicht mitgeliefert) an der Wand befestigt werden. Bereiten Sie das Fernsehgerät für die Wandhalterung vor, bevor Sie die Kabelanschlüsse herstellen. Zum Schutz des Produktes und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation des Fernsehgeräts an der Wand von einem qualifizierten Techniker durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren.

• Befolgen Sie die Gebrauchsanweisung im Lieferumfang der Wandhalterung für Ihr Modell. Für die Montage dieses Fernsehgeräts ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann.

• Lagern Sie die nicht verwendeten Schrauben sowie den Tischständer an einem sicheren Ort, bis Sie den Tischständer anbringen möchten. Halten Sie die Schrauben von kleinen Kindern fern. 1 Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts. 2 Befestigen Sie die Wandhalterung (nicht mitgeliefert) mit den Schrauben (nicht mitgeliefert). Hinweis
• Wenn Sie einen elektrischen Schraubendreher benutzen, setzen Sie das Drehmoment bei etwa 1,5 N∙m {15 kgf∙cm} an. Wandhalterung (nicht mitgeliefert)Schraube (nicht mitgeliefert)C:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

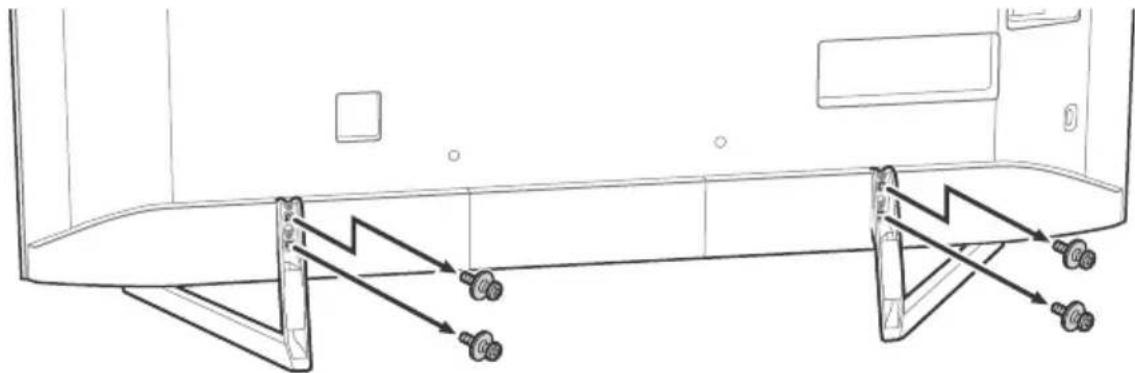

3 Lösen Sie den Tischständer vom Fernsehgerät. DEC:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Left KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

Störungsbehebung Zur allgemeinen Problembehandlung bei Fehlern wie Schwarzbild, kein Ton, eingefrorenes Bild, Fernsehgerät reagiert nicht oder Netzwerk verloren führen Sie die folgenden Schritte aus. 1 Starten Sie Ihr Fernsehgerät neu, indem Sie die Netztaste auf der Fernbedienung drücken, bis eine Meldung angezeigt wird. Das Fernsehgerät wird neu gestartet. Wenn das Fernsehgerät nicht wiederhergestellt wird, ziehen Sie das Netzkabel des Fernsehgeräts für zwei Minuten ab und stecken es dann erneut ein. 2 Schlagen Sie im Hilfe-Menü nach, indem Sie auf der Fernbedienung die Taste HELP drücken. 3 Verbinden Sie Ihr Fernsehgerät mit dem Internet, und führen Sie ein Softwareupdate durch. 4 Besuchen Sie die Sony-Supportwebsite (Informationen finden Sie auf der Rückseite). Wenn die Nachricht [Eine neue Systemsoftware-Aktualisierung des TV-Systems ist verfügbar…] angezeigt wird. Sony empfiehlt dringend, die Software des Fernsehgeräts zu aktualisieren, indem Sie [Jetzt aktualis.] auswählen. Diese Softwareupdates verbessern die Leistung Ihres Fernsehgeräts oder fügen neue Funktionen hinzu. Der folgende Bildschirm mit der Meldung [Updating…] (Update läuft…) wird angezeigt und die Beleuchtungs-LED blinkt weiß, während die Software aktualisiert wird. Trennen Sie während der Softwareaktualisierung nicht das Netzkabel. Andernfalls wird die Softwareaktualisierung möglicherweise nicht vollständig abgeschlossen, was zu einer Fehlfunktion der Software führen kann. Die Softwareaktualisierungen können bis zu 15 Minuten dauern. Wenn Sie das Fernsehgerät anschließen, lässt es sich unter Umständen nicht sofort wieder durch Drücken der Ein-/Ausschalttaste auf der Fernbedienung oder am Fernsehgerät einschalten. Es dauert eine Weile, das System zu initialisieren. Warten Sie ungefähr eine Minute und versuchen Sie es dann erneut. Probleme und Lösungen Wenn die Beleuchtungs-LED rot blinkt.

• Zählen Sie, wie oft sie blinkt (die Intervallzeit beträgt drei Sekunden). Setzen Sie das Fernsehgerät zurück, indem Sie das Netzkabel zwei Minuten lang trennen. Schalten Sie das Fernsehgerät dann ein. Wenn das Problem weiterhin besteht, trennen Sie das Netzkabel. Wenden Sie sich dann an Ihren Händler oder den Sony-Kundendienst und geben Sie an, wie häufig die Beleuchtungs-LED blinkt. Es kann kein terrestrisches bzw. Kabelsignal empfangen werden.

• Prüfen Sie die Antennen- oder Kabelverbindung bzw. die Verstärkereinstellungen.

• Wählen Sie den terrestrischen bzw. Kabelempfang durch Drücken von DIGITAL/ ANALOG auf der Fernbedienung. Wenn der Rundfunkdienst nicht angezeigt wird, drücken Sie TV und dann DIGITAL/ANALOG.

• Das terrestrische Signal ist evtl. unterdrückt, wenn in der Nähe ein starkes Signal anliegt. Setzen Sie [LNA (Ka ---)] in den Einstellungen des digitalen Suchlaufs auf [Aus].

• Führen Sie nach dem Umzug in eine neue Wohnung oder für den Empfang neuer Dienste einen Dienstesuchlauf aus, indem Sie [Digitaler Suchlauf] wählen. Es kann kein Satellitensignal empfangen werden.

• Prüfen Sie die Satellitenkabelverbindung.

• Wenn die Meldung [Kein Signal. LNB Überlastung festgestellt…] angezeigt wird, trennen Sie das Netzkabel. Vergewissern Sie sich anschließend, dass das Satellitenkabel nicht beschädigt und die Satellitensignalleitung am Sat-Anschluss nicht kurzgeschlossen ist. Die Fernbedienung funktioniert nicht.

• Tauschen Sie die Batterien aus. Die Taste EXT.BOX MENU auf der Fernbedienung funktioniert nicht.

• Schließen Sie den IR Blaster an und richten Sie ihn ein (nur bei Modellen mit mitgeliefertem

• Schließen Sie das HDMI CEC-kompatible Gerät an (außer bei Modellen mit mitgeliefertem

Blaster) und schalten Sie auf diesen Eingang um. Das Passwort für die Kindersicherung wurde vergessen.

• Geben Sie 9999 als PIN-Code ein, und wählen Sie [PIN-Code ändern]. Das Gehäuse des Fernsehgeräts erwärmt sich.

• Wenn das Fernsehgerät lange Zeit verwendet wird, erwärmt sich das Gehäuse des Fernsehgeräts. Es fühlt sich möglicherweise heiß an, wenn Sie es mit der Hand berühren. Technische Daten System Bildschirmsystem LCD-Bildschirm (Flüssigkristallbildschirm), LED-Hintergrundbeleuchtung Fernsehnorm Abhängig von Landes-/Bereichsauswahl/ Fernsehgerätemodell Analog: B/G, D/K, I Digital: DVB-T/DVB-C DVB-T2* Satellit*: DVB-S/DVB-S2 Farbsystem PAL/SECAM/NTSC3.58 (nur Video)/NTSC4.43 (nur Video) Kanalbereich Abhängig von Landes-/Bereichsauswahl/ Fernsehgerätemodell Analog: UHF/VHF/Kabel Digital: UHF/VHF/Kabel Satellit*: IF Frequenz 950-2.150 MHz Tonausgänge 10 W + 10 W Wireless-Technologie Protokoll IEEE802.11ac/a/b/g/n (Abhängig vom Land/der Region ist IEEE802.11ac möglicherweise nicht verfügbar.) Bluetooth Version 4.1 Frequenzbänder RMF-TX310E WLAN (IEEE802.11ac/a/b/g/n) Frequenzbereich Ausgangsleistung

Bluetooth Frequenzbereich Ausgangsleistung

2.400 - 2.483,5 MHz < 10,0 dBm

Bluetooth Frequenzbereich Ausgangsleistung

Software-Version Fernsehgerät: PKG_.____.____EUA Drücken Sie HELP auf der Fernbedienung, um die Softwareversion anzuzeigen. Fernbedienung: _._.__.___ Drücken Sie HOME und wählen Sie [Einstellungen] t [Sprach-Fernbedienung] t [Software-Version]. Eventuelle zukünftige Aktualisierungen der Software/Firmware für dieses Gerät/Zubehör/ Bauteil werden nie deren Erfüllung der Richtlinie 2014/53/EG beeinträchtigen.

• Nicht alle Fernsehgeräte verfügen über DVB-T2- oder DVB-S/S2-Technologie oder Satellitenantennenanschluss. Eingangs-/Ausgangsbuchsen Antenne/Kabel 75 Ohm, externer Anschluss für VHF/UHF Satellitenantenn Buchsenverbindung vom Typ F, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz Ton, Unicable EN50494. / AV IN Video/Audio-Eingang (Minibuchse) HDMI IN 1/2/3/4 (unterstützen 4K-Auflösung, HDCP 2.2-kompatibel) Video: 4096 × 2160p (50, 60 Hz)*

*1 Wenn 4096 × 2160p eingegeben wird und [Wide-Modus] auf [Normal] eingestellt ist, wird die Auflösung als 3840 × 2160p angezeigt. Um 4096 × 2160p anzuzeigen, setzen Sie die Einstellung [Wide-Modus] auf [Voll 1] oder [Voll 2]. *2 Nur HDMI IN 2/3. Um 18 Gbps zu unterstützen, setzen Sie [HDMI-Signalformat] auf [Optimiertes Format]. *3 Weitere Einzelheiten finden Sie in der Hilfe. Audio: 5,1-Kanal linear PCM: 32/44,1/48/88,2/96/176,4/ 192 kHz 16/20/24 Bit, Dolby Digital, Dolby Digital Plus und DTS ARC (Audio Return Channel: Audiorückkanal) (nur HDMI IN 3) (zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Optische Digitalbuchse (zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Digital, DTS) AUDIO OUT / (Stereo-Minibuchse) Kopfhörer, Audioausgang, Subwoofer 1, 2, 3 (HDD REC)*

USB-Geräteanschluss. ( 3 USB-HDD-Gerät für REC-Funktion) USB-Anschluss 1 und 2 unterstützen High-Speed-USB (USB 2.0). Der USB-Anschluss 3 unterstützt SuperSpeed-USB (USB 3.1 Gen 1). Einschub CAM (Zugangskontrollmodul) LAN 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/ 100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für dieses Fernsehgerät nicht garantiert werden.) IR BLASTER*

Kabeleingang für IR Blaster (Miniklinke) Sonstiges Sonderzubehör Wandhalterung: SU-WL450 (außer Modell KD-75XF90xx) Betriebstemperatur 0 ºC – 40 ºC Betriebsluftfeuchtigkeit 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) Stromversorgung, Produktdatenblatt und anderes Spannungsversorgung 220 V – 240 V Wechselstrom, 50 Hz Energieeffizienzklasse KD-75XF90xx: A KD-65XF90xx: A KD-55XF90xx: B KD-49XF90xx: B Bildschirmgröße (Diagonale) (Ca.) KD-75XF90xx: 189,3 cm / 75 Zoll KD-65XF90xx: 163,9 cm / 65 Zoll KD-55XF90xx: 138,8 cm / 55 Zoll KD-49XF90xx: 123,2 cm / 49 Zoll Leistungsaufnahme Im [Standard]-Modus KD-75XF90xx: 203 W KD-65XF90xx: 162 W KD-55XF90xx: 145 W KD-49XF90xx: 114 W Im [Brillant]-Modus KD-75XF9005: 330 W KD-65XF9005: 292 W KD-55XF9005: 246 W KD-49XF9005: 199 WC:\Users\CHAILING_2\Desktop\CU\EU-2\05DE\4733119112_05DE.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

Durchschnittlicher Energieverbrauch im Jahr*

0,50 W (27 W im Software-/ EPG-Aktualisierungsmodus) Anzeigeauflösung

3.840 Punkte (horizontal) × 2.160 Zeilen (vertikal)

Ausgangsleistung USB 1/2 5 V , 500 mA MAX USB 3 5 V , 900 mA MAX Abmessungen (Ca.) (B × H × T) mit Tischständer KD-75XF90xx: 167,4 × 103,2 × 35,5 cm KD-65XF90xx: 144,7 × 89,8 × 29,7 cm KD-55XF90xx: 122,8 × 77,1 × 26,8 cm KD-49XF90xx: 109,3 × 69,4 × 26,8 cm ohne Tischständer KD-75XF90xx: 167,4 × 95,8 × 7,3 cm KD-65XF90xx: 144,7 × 82,9 × 6,9 cm KD-55XF90xx: 122,8 × 70,6 × 6,9 cm KD-49XF90xx: 109,3 × 62,9 × 6,9 cm Gewicht (Ca.) mit Tischständer KD-75XF90xx: 36,7 kg KD-65XF90xx: 25,5 kg KD-55XF90xx: 19,1 kg KD-49XF90xx: 14,5 kg ohne Tischständer KD-75XF90xx: 35 kg KD-65XF90xx: 24,5 kg KD-55XF90xx: 18,2 kg KD-49XF90xx: 13,6 kg *1 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle.*2 Der Energieverbrauch pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab.*3 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat.*4 Die Leistungsaufnahme im Standbybetrieb steigt, wenn der Fernseher mit dem Netzwerk verbunden ist. Hinweis

• Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.• Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Anmerkungen zu Funktionen für digitale Sender

• Digitalfernsehen (terrestrisches DVB-T, Satellit und Kabel), interaktive Dienste und Netzwerkfunktionen sind möglicherweise nicht in allen Ländern oder Regionen verfügbar. Einige Funktionen sind möglicherweise bei einigen Anbietern und in manchen Netzwerkumgebungen nicht aktiviert oder funktionieren evtl. nicht ordnungsgemäß. Einige TV-Dienstleister verlangen u. U. eine Gebühr für ihre Dienste.

• Dieses Fernsehgerät unterstützt Digitalrundfunk mit MPEG-2-, H.264/ MPEG-4 AVC- und H.265/HEVC-Codecs. Eine Kompatibilität mit allen Betreibern/ Dienstsignalen, die sich im Laufe der Zeit ändern können, kann jedoch nicht garantiert werden. Information zu Warenzeichen

• Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI- Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

• In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

• „BRAVIA“, und BRAVIA Sync sind Marken oder eingetragene Marken der Sony Corporation.

• Gracenote, das Gracenote-Logo und der Schriftzug sowie das Logo „Powered by Gracenote“ sind eingetragene Marken oder Marken von Gracenote, Inc. in den Vereinigten Staaten und/oder anderen Ländern.

• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.

• Google, Android TV, Google Play, Chromecast built-in, YouTube und andere verwandte Marken und Logos sind Marken von Google LLC.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® und Miracast® sind eingetragene Marken der Wi-Fi Alliance.

• Das Wi-Fi CERTIFIED™-Logo ist ein Gütezeichen der Wi-Fi Alliance.

• Die DTS-Patente finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS, Inc. DTS, das Symbol, & DTS und das Symbol zusammen sind eingetragene Markenzeichen und DTS Digital Surround ist ein Markenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

• Die Bluetooth® Wortmarke und -Logos sind eingetragene Marken, die Eigentum der Bluetooth SIG, Inc. sind und von der Sony Corporation unter Lizenz verwendet werden. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber.

• Netflix ist eine eingetragene Marke von Netflix, Inc.

• DiSEqC™ ist ein Markenzeichen der EUTELSAT. Dieses Fernsehgerät unterstützt DiSEqC 1.0. Dieses Fernsehgerät eignet sich nicht zum Steuern von Motorantennen.

• TUXERA ist ein eingetragenes Markenzeichen der Tuxera Inc. in den USA und in anderen Ländern.

• Das USB-IF SuperSpeed USB-Dreizack-Logo ist eine eingetragene Marke von USB Implementers Forum, Inc.

• Alle anderen Marken befinden sich im Besitz ihrer jeweiligen Eigentümer.C:\Users\CHAILING_2\Desktop\CU\EU-2\06PT\4733119112_06PT.fm master page: Left KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

TÆNDTE LYS ELLER ANDEN
