BRUKSANVISNING Bravia KD49XF9005 SONY

• Innehållsförteckning VIKTIGT MEDDELANDE p. 2
• Säkerhetsinformation p. 3
• Säkerhetsföreskrifter p. 5
• Delar och reglage p. 7
• Kontroller och indikatorer p. 7
• Använda fjärrkontrollen p. 8
• Beskrivning av fjärrkontrollens delar p. 8

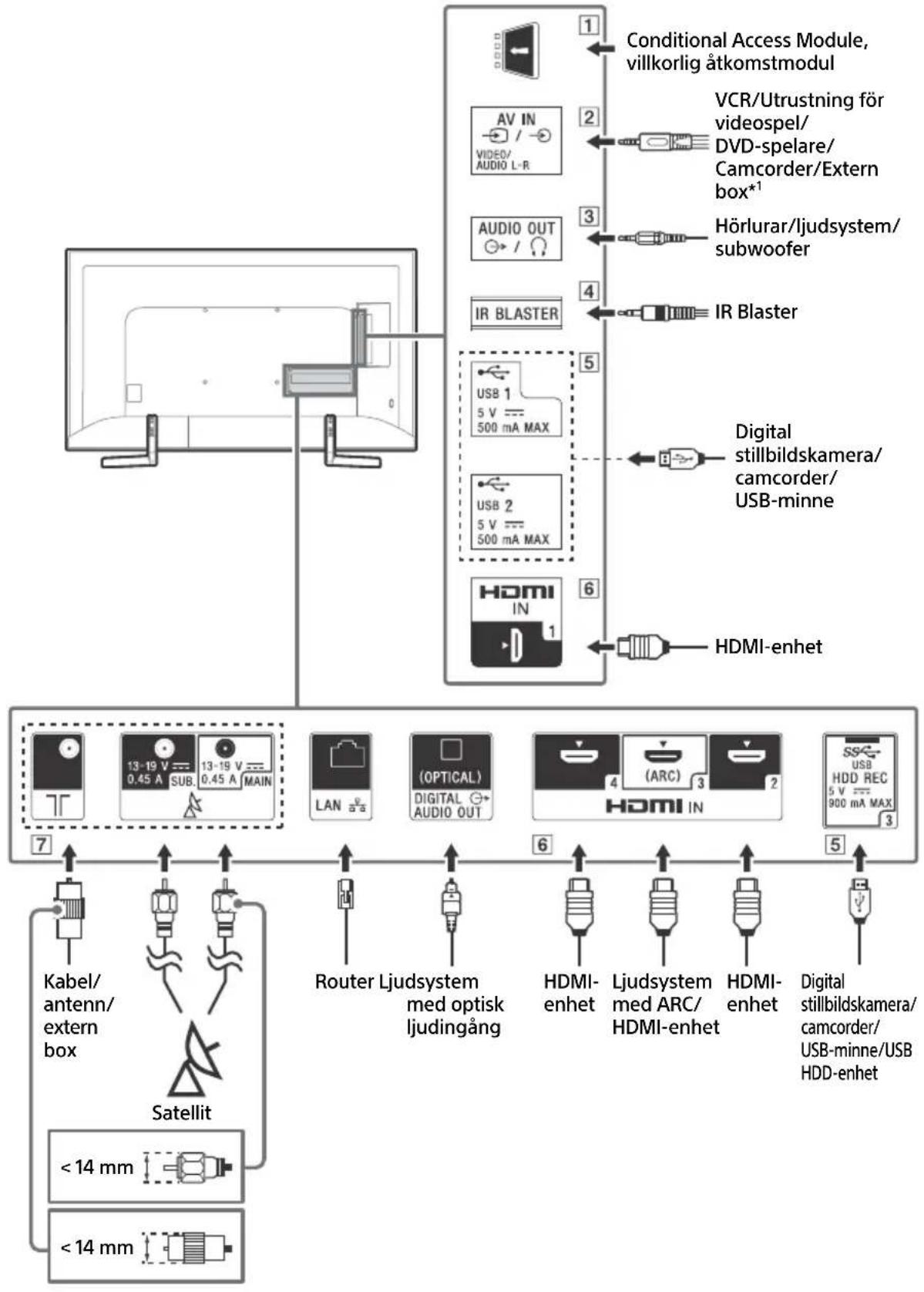

• Kopplingsschema p. 10
• Montera TV:n på väggen p. 12
• Använda Väggfästet (tillval) p. 12
• KD-75XF90xx endast p. 13
• Felsökning p. 14
• Problem och lösningar p. 14
• Specifikationer Inledning Tack för att du har valt denna produkt från Sony.Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.Anmärkning• Innan du slår på TV:n ska du läsa “Säkerhetsinformation” (sidan 3).• De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.• “xx” som visas i modellnamnet motsvarar en numerisk siffra som har med design, färg eller TV-system att göra. Fästa bordsstativet i TV:n Se Startguiden på dynan. Identifieringsetikettens placering Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på TV:ns eller förpackningens baksida. VARNING p. 15

HÅLLAS PÅ AVSTÅND FRÅN PRODUKTEN. VIKTIGT MEDDELANDE Internetanslutning och datasekretessDenna produkt ansluter till internet under första inställningen så fort ett nätverk är anslutet för att bekräfta internetanslutning, och senare för att konfigurera Hemskärmen. Din IP-adress används i dessa och i alla andra internetanslutningar. Om du inte vill att din IP-adress används alls, ställ inte in den trådlösa internetfunktionen och anslut inte en internetkabel. Se informationen om sekretess som visas på inställningsskärmarna för mer information om internetanslutningar. Hjälp Hitta mer felsökning och annan användbar information direkt från din TV. Tryck på HELP på fjärrkontrollen för att visa en lista över ämnen, eller sök efter nyckelord. Hjälpguide (Manual) För mer detaljerad information, välj [Hjälpguide] i Hjälpmenyn på din TV. Du kan även kolla Hjälpguiden från din PC eller smartphone (information finns på baksidan).Den här produkten har tillverkats av, eller på uppdrag av Sony Visual Products Inc.EU-importör: Sony Europe Limited.Frågor till EU-importören eller frågor som rör produkternas överensstämmelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien.C:\Users\CHAILING_2\Desktop\CU\EU-2\08SE\4733119112_08SV.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

Meddelande för radioutrustning Härmed försäkrar Sony Visual Products Inc. att denna typ av radioutrustning KD-75XF9005, KD-65XF9005, KD-55XF9005, KD-49XF9005 överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: http://www.compliance.sony.de/ Denna radioutrustning kan användas inom EU utan att tillämpliga krav angående användning av radiospektrum bryts. Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller. Trådlösa TV-system kan användas i följande länder: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Denna utrustning kan användas i andra icke-europeiska länder. Säkerhetsinformation VARNING Försiktighet Det finns risk för explosion om batteriet byts ut mot fel sort. Batterier får inte utsättas för hög temperatur, exempelvis från solljus, eld och liknande eller extremt lågt lufttryck som kan resultera i explosion eller läckage av lättantändlig vätska eller gas. Stabilitetsfara En TV-apparat kan falla ner och orsaka allvarlig personskada eller dödsfall. Placera aldrig en TV-apparat på en instabil plats. En TV-apparat kan falla ner och orsaka allvarlig personskada eller dödsfall. Många personskador, speciellt för barn, kan undvikas genom att enkla försiktighetsåtgärder vidtas, som att:

• Använda höljen eller stativ som rekommenderas av TV-apparatens tillverkare.

• Endast använda möbler som säkert stöder TV-apparaten.

• Försäkra sig om att TV-apparaten inte skjuter fram över den stödjande möbelns kant.

• Inte placera TV-apparaten på någon hög möbel (till exempel skåp eller bokhyllor) utan att förankra både möbeln och TV-apparaten mot ett passande stöd.

• Inte placera TV-apparaten på tyg eller andra material som kan finnas mellan TV-apparaten och stödjande möbel.

• Lära barn om farorna med att klättra på möbler för att nå TV-apparaten eller dess kontroller. Om din befintliga TV-apparat ska behållas och omplaceras bör samma aktsamhet som ovan tillämpas. Installation Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom. Apparat ansluten till jordningsskyddet i byggnadsinstallationen genom strömanslutningen eller genom annan apparat med en anslutning till jordningsskydd – och till ett TV-distributionssystem där koaxialkabel används, kan i vissa fall skapa fara för brand. Anslutning till ett TV-distributionssystem måste därför förses genom en enhet som ger elektrisk isolering under ett visst frekvensområde (galvanisk isolator, se EN 60728-11). Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.

• Placera TV:n på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.

• Placera TV:n på en plats där den inte kan dras, tryckas eller vältas omkull.

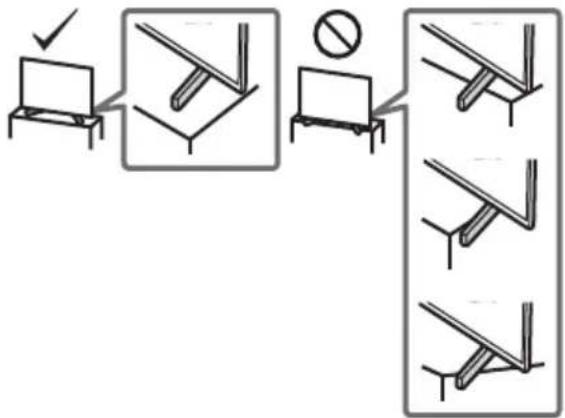

• Montera TV:n så att TV:ns bordsstativ inte skjuter ut från TV-bänken (medföljer ej). Om bordsstativet skjuter ut från TV-bänken, kan det hända att TV:n välter, faller i golvet och orsakar personskada eller skada på TV:n.

• Endast en behörig servicetekniker bör utföra vägginstallationer.

• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive: Väggfäste SU-WL450 (Utom KD-75XF90xx)

• Använd de skruvar som levererades med Väggfästet när Väggfästet monteras på TV:n. De medföljande skruvarna är utformade enligt bilden mätt från Väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på Väggfästets modell. Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned. Transport

• Lossa alla kablar från TV:n innan du transporterar den.

• Det krävs två eller tre personer för att bära en stor TV-apparat.

• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.

• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar. Skruv (M6) Väggfäste TV:ns bakre hölje 8 mm – 12 mm SEC:\Users\CHAILING_2\Desktop\CU\EU-2\08SE\4733119112_08SV.fm master page: Left KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

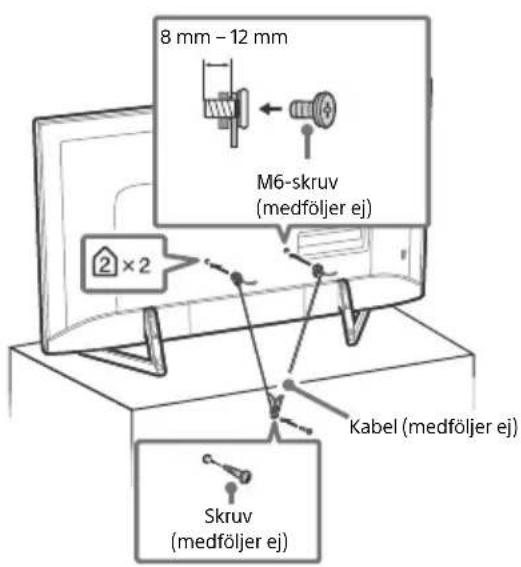

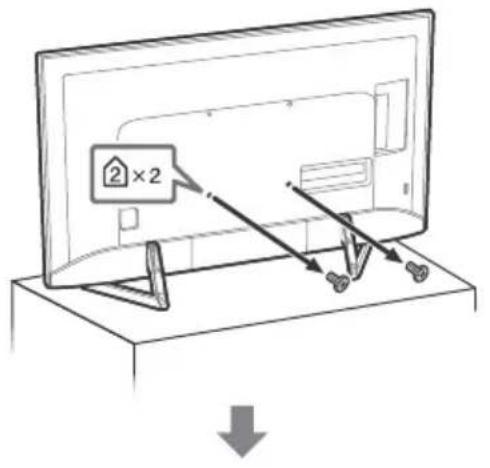

Förebyggande av fall Ventilation

• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.

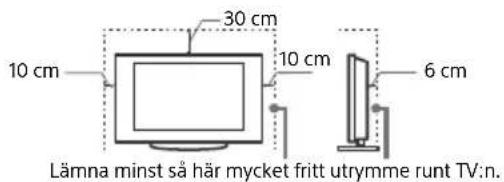

• Lämna fritt utrymme runt TV:n enligt nedanstående figur.

• Vi rekommenderar bestämt att du använder Sonys Väggfäste för att säkerställa tillräcklig luftcirkulation. Monterad på väggen Monterad på stativ

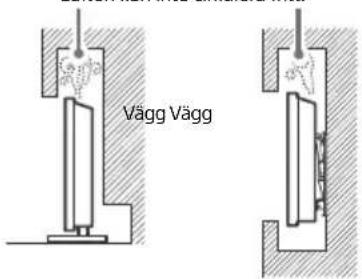

• För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts: Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes. Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob. Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den. Installera inte TV:n såsom figurerna nedan visar. Nätkabel Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:

• Använd endast nätkablar från Sony och inga andra märken.

• För in stickkontakten hela vägen i eluttaget.

• Anslut TV:n till ett eluttag som levererar 220 V - 240 V AC.

• För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.

• Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den.

• Håll nätkabeln på avstånd från värmekällor.

• Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand. Anmärkning

• Använd inte medföljande nätkabel tillsammans med annan utrustning.

• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.

• Modifiera inte nätkabeln.

• Ställ inga tunga föremål på nätkabeln.

• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.

• Anslut inte alltför många apparater till ett och samma eluttag.

• Använd inte eluttag som inte passar till stickkontakten. Förbjuden användning Installera inte och använd inte TV:n på platser eller i miljöer/ situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom. Platser:

• Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök. Miljöer:

• Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den. Situationer:

• Använd när dina händer är våta, med kabinettet borttaget eller med tillval som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar.

• Installera TV:n så att den sticker ut i ett öppet utrymme. Det kan leda till materiella skador eller personskador om en person eller något föremål stöter in i TV:n. 8 mm – 12 mm M6-skruv (medföljer ej) Skruv (medföljer ej) Kabel (medföljer ej) 30 cm 10 cm 10 cm Lämna minst så här mycket fritt utrymme runt TV:n. 10 cm Lämna minst så här mycket fritt utrymme runt TV:n. 30 cm 10 cm 10 cm 6 cm Luften kan inte cirkulera fritt. Vägg VäggC:\Users\CHAILING_2\Desktop\CU\EU-2\08SE\4733119112_08SV.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

• Placera TV:n i ett fuktigt eller dammigt utrymme, eller i ett rum med oljig rök eller ånga (nära köksbänkar eller luftfuktare). Det kan orsaka elektriska stötar eller att TV:n blir skev.

• Installera TV:n på platser där denna utsätts för extrema temperaturer som direkt solljus, nära en värmeradiator eller en värmeventil. TV:n kan överhettas i ett sådant förhållande vilket kan orsaka deformation av höljet och/ eller fel på TV:n.

• Om TV:n placeras i ett omklädesrum för ett allmänt bad eller varma källor kan TV:n skadas av luftburen svavel etc.

• Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.

• Undvik att flytta TV:n från en kall till en varm plats. Plötsliga förändringar i rumstemperaturen kan orsaka kondensbildning. Detta kan göra att TV:n visar en dålig bildkvalitet och/eller dålig färg. Om detta sker måste fukten avdunsta helt innan TV:n startas. Trasiga delar:

• Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.

• Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars kan detta orsaka elchock. När TV:n inte används

• Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.

• Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även dra ur kontakten från eluttaget för att helt koppla bort TV:n.

• Vissa TV-apparater kan ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt. Barnens säkerhet

• Se till att barn inte klättrar på TV:n.

• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag. Om följande problem uppstår... Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår. Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker. Om:

• Eluttaget inte passar till stickkontakten.

• TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den.

• Vätska eller något föremål råkar hamna i höljets öppningar. Om LCD-TV:ns temperatur När LCD-TV:n används under en längre tid kan området runt panelen bli varmt. Du kan känna denna värme om du tar på panelen med handen. Varning! Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel- TV nät kan i vissa fall medföra risk för brand. För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet. Säkerhetsföreskrifter Se på TV

• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.

• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel. LCD-skärm

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.

• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.

• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte på någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.

• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.

• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.

• LCD-skärmen innehåller en liten mängd flytande kristaller. Kassera TV:n enligt lokala lagar och bestämmelser. Hantering och rengöring av TV:ns bildskärm/ hölje Var noga med att lossa nätkabeln från eluttaget före rengöring. Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.

• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.

• Spreja aldrig vatten eller rengöringsmedel direkt på TV-apparaten. Det kan droppa ner på skärmens underkant eller dess yttre delar och komma in i TV-apparaten, vilket kan orsaka skador på TV:apparaten.

• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.

• Rör inte TV:n om din hand är täckt med något kemiskt medel som handkräm eller solskyddskräm.

• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.

• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av underlaget. Extra utrustning

• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avstånd från TV:n. Annars kan bildstörningar och/ eller akustiskt brus uppstå.

• Denna utrustning har testats och funnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningssignalkabel som är kortare än 3 meter.

• Denna utrustning har testats och funnits följa gränsvärdena som anges i EMC-direktivet vid användning av en RF-kabel som är kortare än 30 meter för mark-/satellit-/CATV-uttag. SEC:\Users\CHAILING_2\Desktop\CU\EU-2\08SE\4733119112_08SV.fm master page: Left KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

Rekommendation för kontakten av F-typ Den inre tråden får inte skjuta ut mer 1,5 mm från anslutningsdelen. (Referensritning för kontakten av F-typ) Trådlös funktion

• Slå inte på enheten i närheten av medicinsk utrustning (pacemaker etc.), eftersom detta kan leda till felfunktion på den medicinska utrustningen.

• Även om den här enheten sänder/tar emot kodade signaler, bör du vara försiktig med icke-auktoriserat upptagande. Vi kan inte hållas ansvariga för problem som uppstår.

• Denna utrustning ska installeras och användas separerat med ett avstånd på 20 cm eller mer mellan denna enhets antenn och någon persons kropp. Försiktighet vid hantering av fjärrkontrollen

• Var noga med att sätta i batterierna åt rätt håll (+ / -).

• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.

• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.

• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.

• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum. Kassering av TV-apparaten Hantering av gamla elektriska och elektroniska produkter (gäller inom EU och andra länder med separata insamlingssystem) Symbolen på produkten eller förpackningen anger att produkten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en återvinningsstation för elektriska och elektroniska produkter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten bortskaffas felaktigt. Återvinning av material bidrar till att bevara naturresurser. Kontakta dina lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten för mer information om återvinning. Hantering av förbrukade batterier (gäller inom EU och andra länder med separata insamlingssystem) Symbolen på batteriet eller på förpackningen anger att den här produktens batteri inte ska hanteras som hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för bly (Pb) läggs till om batteriet innehåller mer än 0,004 % bly. Genom att säkerställa att dessa batterier hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som orsakas av felaktig avfallshantering när batteriet slängs. Återvinning av materialet bidrar till att bevara naturresurser. När det gäller produkter som av säkerhets-, prestanda- eller dataintegritetsskäl kräver permanent anslutning till ett inbyggt batteri ska detta batteri alltid bytas av en auktoriserad servicetekniker. För att säkerställa att batteriet hanteras korrekt ska produkten lämnas in på en lämplig återvinningsstation för elektriska och elektroniska produkter när den är förbrukad. Information om alla andra batterityper finner du i avsnittet om säker borttagning av batteriet. Lämna in batteriet på en lämplig återvinningsstation för förbrukade batterier. Kontakta dina lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten eller batteriet för mer detaljerad information om hur du återvinner batteriet. max. 7 mm max. 1,5 mmC:\Users\CHAILING_2\Desktop\CU\EU-2\08SE\4733119112_08SV.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

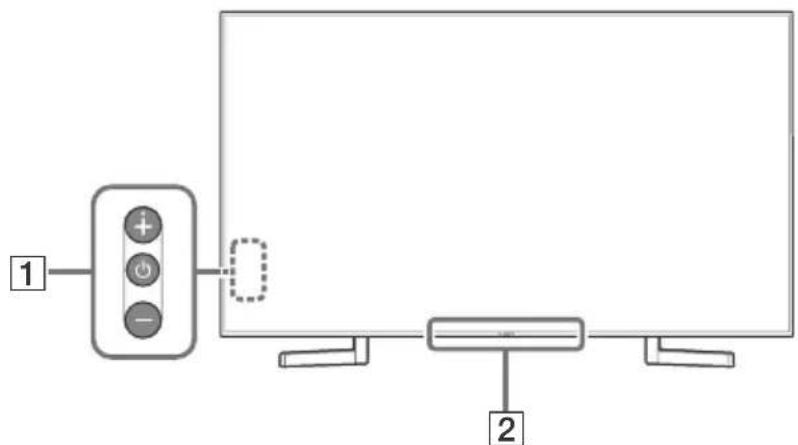

Delar och reglage Kontroller och indikatorer (Strömbrytare) /+/– När TV:n är avstängd, Tryck på för att slå på strömmen. När TV:n är påslagen, Tryck och håll nere för att stänga av.Tryck på flera gånger för att byta funktion och tryck sedan på knappen + eller – för att:

• Justera volymen.• Välj kanal.• Välj ingångskälla för TV:n. Fjärrkontroll-sensor* / Ljussensor* / LED-belysning LED-belysningen tänds eller blinkar enligt TV:ns status.Se Hjälpguiden för mer information.* Placera ingenting nära sensorn.

Använda fjärrkontrollen Beskrivning av fjärrkontrollens delar Fjärrkontrollens form, plats, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/TV-modell. MIC

(Mikrofon)Använd röstsökning. (dvs. röststyrd sökning av innehåll.)EXT.BOX MENUVisa menyn för den anslutna externa boxen (digital/satellitbox).• För modeller försedda med IR Blaster, anslut och ställ in IR Blaster (sidan 11).• Den externa boxens meny kan visas för vissa HDMI CEC-kompatibla enheter om IR Blaster ej medföljer/ej är anslutet. //// (Navigerings-D-Pad) Menynavigering och -val på skärmen. Växla till en TV-kanal eller ingång och visa TV-menyfältet. / (Ingångsväljare/Text halt) I TV-läget: Visa och välj ingångskällan.I textläget: Frys aktuell sida. (TV standby) Slå på eller stäng av TV:n (standbyläge). DIGITAL/ANALOG Växla mellan digitalt och analogt läge. TV/RADIO Växla mellan sändningar från TV eller RADIO. EXIT Återgå till den föregående skärmen eller avsluta menyn. När en interaktiv programtjänst är tillgänglig trycker du för att avsluta tjänsten. Sifferknappar / (Visa info/text) Visa information. (Text) Visa textinformation.C:\Users\CHAILING_2\Desktop\CU\EU-2\08SE\4733119112_08SV.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

Google Play Få tillgång till onlinetjänsten “Google Play”. NETFLIX (Endast för begränsad region/ land/TV-modell) Få tillgång till onlinetjänsten “NETFLIX”. Färgknappar Utför motsvarande funktion vid tillfället. ACTION MENU Visa en lista över relaterade funktioner. GUIDE/ Visa den digitala programguiden. APPS Tillgå olika tjänster och applikationer. BACK/ Återgå till föregående skärm. HOME Visa TV:ns Home-meny. +/– (Volym) Justera volymen. (Hoppa) Hoppa fram och tillbaka mellan två kanaler eller ingångar. TV:n växlar mellan den aktuella kanalen eller ingången och den senaste kanalen eller ingången som valdes. (Ljud av) Stäng av ljudet. Tryck igen för att återställa ljudet. PROG +/–// I TV-läget: Välj kanal. I textläget: Välj nästa () eller föregående () sida. AUDIO Ändra språk för det program som visas.

Använd mediainnehåll på TV:n och ansluten BRAVIA Sync-kompatibel enhet. (Inställning av textning) Slå på eller stäng av textning (när funktionen är tillgänglig). HELP Visa Hjälpmenyn. Härifrån kan du öppna Hjälpguiden. REC Spela in aktuellt program med USB HDD-inspelningsfunktionen. TITLE LIST Visa titellistan. SEC:\Users\CHAILING_2\Desktop\CU\EU-2\08SE\4733119112_08SV.fm master page: Left KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

• Tillhandahåller åtkomst till betal-TV-tjänster. Mer information finns i bruksanvisningen som medföljer din CAM.

• Sätt inte in smartkortet direkt i TV:ns CAM-plats. Det måste placeras i CAM-modulen som tillhandahålls av din auktoriserade återförsäljare.

• CAM stöds inte i vissa länder/områden. Fråga din auktoriserade återförsäljare.

• Ett CAM-meddelande kan visas när du växlar till ett digitalt program efter att ha använt internetvideo. / AV IN

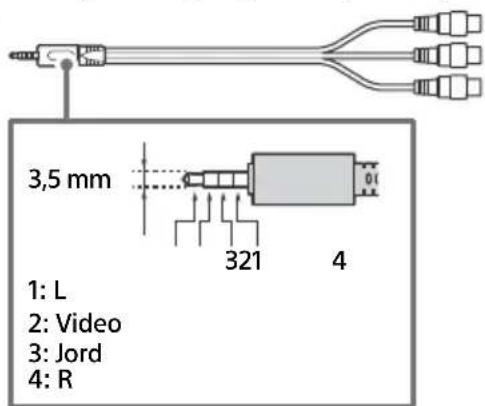

• För en kompositanslutning, använd en analog förlängningskabel (medföljer ej).

• För att lyssna på ljudet från TV:n via ansluten utrustning trycker du på HOME. Välj [Inställningar] t [Ljud] t [Hörlurar/ ljudutgång] och välj sedan önskat alternativ. IR BLASTER*

• Använd din Sony-fjärrkontroll för att styra din externa box (digital/satellitbox). Anslut IR Blaster-kabeln*

till IR Blaster-porten på din TV. Placera en eller båda av de andra två ändarna så som visas nedan.

• För att utföra IR Blaster-inställning, tryck på HOME och välj [Inställningar] t [Externa ingångar] t [IR Blaster-inställning].

• Om du ansluter en stor USB-enhet kan den störa andra anslutna enheter i närheten.

• Om du ansluter en stor USB-enhet ska den anslutas till USB 1-uttaget.

• Anslut en USB HDD-enhet till USB 3-porten (blå). HDMI IN 1/2/3/4

• HDMI-gränssnitt kan överföra digital video och digitalt ljud genom en enstaka kabel.

• HDMI IN 3 ARC (Returkanal för ljud) Anslut ditt ljudsystem till HDMI IN 3 för att sända TV-ljud till ditt ljudsystem. Ett ljudsystem som stöder HDMI ARC kan sända video till TV:n, och ta emot ljud från TV:n via samma HDMI-kabel. Om ditt ljudsystem inte stöder HDMI ARC är en ytterligare anslutning med DIGITAL AUDIO OUT (OPTICAL) nödvändig. (RF-ingång), (Satellitingång)

• Anslutningar för marksändning/kabel och satellit. Anslutningssteg: SUB. t MAIN t Antenn

• Anslut endast till SUB.-uttaget om du använder läget för dubbel mottagning. Undantaget är enkel kabel-TV EN50494. *1 För en extern enhet som bara har SCART AV OUT ska du använda en SCART-RCA-adapter och analog förlängningskabel. *2 Endast för begränsad region/land/TV-modell.

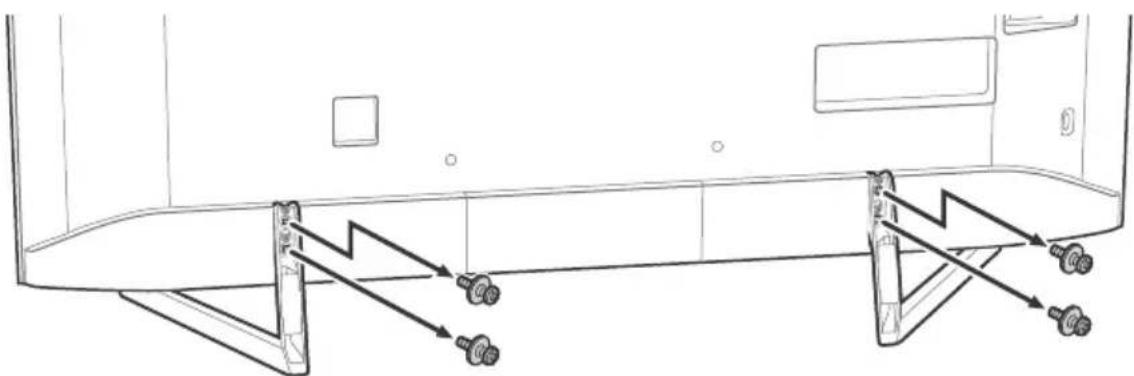

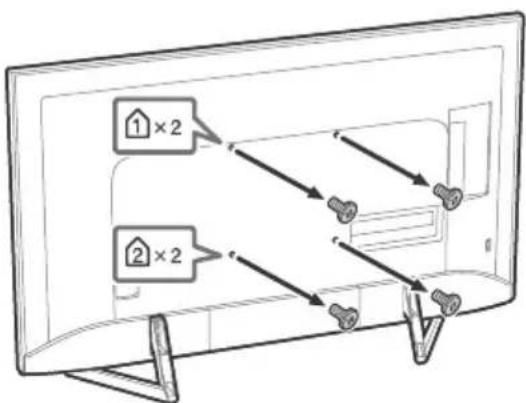

Montera TV:n på väggen Använda Väggfästet (tillval) I bruksanvisningen för denna TV ges endast stegen för att förbereda TV:n för vägginstallation innan den installeras på väggen. Till kunden: Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv. Till Sony-återförsäljare och installatörer: Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt. Använd Väggfästet SU-WL450 (medföljer ej) (Utom KD-75XF90xx) för att installera TV:n på väggen. Se också Bruksanvisningen och Installationsguiden som medföljer Väggfästet för montering av Väggfästet. Anmärkning• Förvara alltid de borttagna skruvarna på en säker plats och håll dem borta från barn.• Placera TV:n med dess skärm vänd nedåt på en plan och stabil yta täckt med en tjock och mjuk tygbit när du tar bort bordsstativet från TV:n för att förhindra att skada LCD-skärmens yta. För instruktioner om installation av Väggfäste, se installationsinformationen (Väggfäste) på produktsidan för din TV-modell.www.sony.eu/support/ KD-65/55/49XF90xx endast Ta bort skruvarna från TV:ns baksida. Experthjälp krävs för installation av denna produkt, speciellt för att avgöra väggens styrka att hålla TV:ns vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.C:\Users\CHAILING_2\Desktop\CU\EU-2\08SE\4733119112_08SV.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

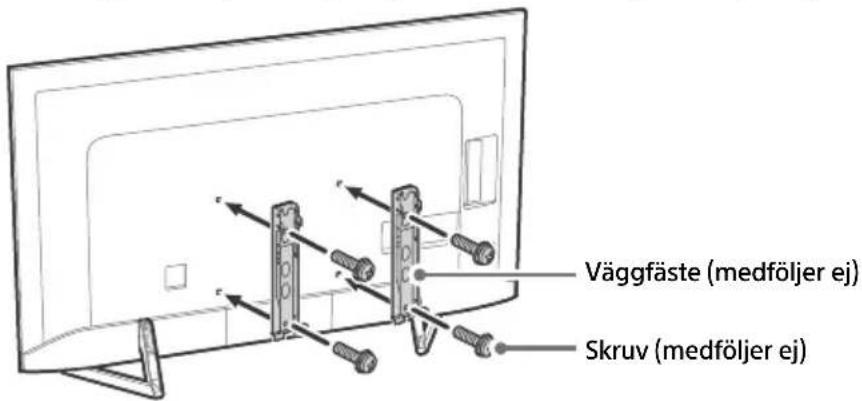

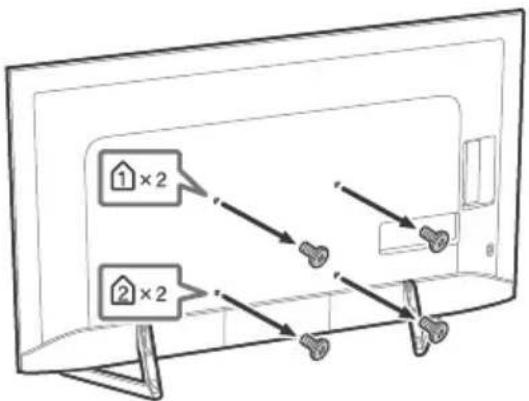

KD-75XF90xx endast Din TV kan monteras på ett Väggfäste (medföljer ej) direkt ur kartongen den kommer i. Förbered TV:n för Väggfästet innan kablarna ansluts. Sony rekommenderar av säkerhetsskäl och för att skydda produkten, att installationen av din TV på väggen utförs av kunniga personer. Försök inte installera den själv.

• Följ instruktionsguiden som levereras med Väggfästet för din modell. Experthjälp krävs för installation av denna TV, speciellt för att avgöra väggens styrka att hålla TV:ns vikt.

• Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du åter vill montera bordsstativet. Förvara skruvarna oåtkomligt för små barn. 1 Ta bort skruvarna från TV:ns baksida. 2 Fäst Väggfästet (medföljer ej) med skruvarna (medföljer ej). Anmärkning
• Om du använder en elektrisk skruvdragare, ställ in vridmomentet på ungefär 1,5 N·m {15 kgf·cm}. 3 Ta bort bordsstativet från TV:n. Väggfäste (medföljer ej)Skruv (medföljer ej) SEC:\Users\CHAILING_2\Desktop\CU\EU-2\08SE\4733119112_08SV.fm master page: Left KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

Felsökning För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg. 1 Starta om TV:n genom att trycka på strömbrytarknappen på fjärrkontrollen tills ett meddelande visas. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur TV:n från nätströmmen och ha den ur i två minuter, och koppla sedan i den igen. 2 Se Hjälpmenyn genom att trycka på HELP på fjärrkontrollen. 3 Anslut din TV till Internet och utför en programvaruuppdatering. 4 Gå in på Sonys supportwebbplats (information finns på baksidan). Om meddelandet [En ny programuppdatering för TV-systemet finns tillgänglig…] visas. Sony rekommenderar dig starkt att uppdatera TV:ns programvara genom att välja [Uppdatera nu]. Dessa programvaruuppdateringar förbättrar din TV-prestanda eller lägger till nya funktioner. Följande skärm med [Updating…] (Uppdatera...) visas och LED-belysningen blinkar i vitt medan programvaran uppdateras. Koppla inte ur nätkabeln under programvaruuppdateringen. Uppdateringen av programvaran kanske inte genomförs korrekt om du gör det, vilket kan leda till programvarufel. Programvaruuppdateringar kan ta upp till 15 minuter. När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n. Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen. Problem och lösningar Om LED-belysningen blinkar röd.

• Räkna hur många gånger den blinkar (intervalltiden är tre sekunder). Starta om TV:n genom att koppla från nätströmmen i två minuter, och starta sedan TV:n. Om problemet kvarstår, koppla ur nätströmmen, och kontakta din återförsäljare eller Sonys servicecenter och ange hur många gånger LED-belysningen blinkar. Mark-/kabeltjänst kan inte tas emot.

• Kontrollera antenn/kabelanslutningen och förstärkningsinställningarna.

• Välj mark-/kabeltjänst genom att trycka på DIGITAL/ANALOG på fjärrkontrollen. Om sändningstjänsten inte visas, tryck på TV och tryck sedan på DIGITAL/ANALOG.

• Marksignalen kan vara försvagad om det finns en stark signal i närheten. Ställ in [LNA (CH ---)] till [Av] i digitala inställningar.

• Efter att du flyttat till ett nytt hus eller om du försöker ta emot nya tjänster, försök med en tjänstsökning genom att välja [Digital sökning]. Satellittjänst kan inte tas emot.

• Kontrollera satellitkabelanslutningen.

• Om meddelandet [Ingen signal. LNB är överbelastad.] visas, koppla ur nätströmmen. Se sedan till så att inte satellitkabeln är skadad och att satellitsignalledningen inte är kortsluten i satellitkontakten. Fjärrkontrollen fungerar inte.

• Byt ut batterierna. Knappen EXT.BOX MENU på fjärrkontrollen fungerar inte.

• Anslut och ställ in IR Blaster (endast modeller försedda med IR Blaster) (sidan 11).

• Anslut HDMI CEC-kompatibel enhet (utom modeller försedda med IR Blaster) och ändra till den ingången. Lösenordet till barnlåset för sändningar har glömts av.

• Ange 9999 för PIN-koden och välj [Ändra PIN-kod]. Det blir varmt runt TV:n.

• När TV:n används under en längre tidsperiod blir det varmt runt TV:n. Du kan känna denna värme om du tar på panelen med handen. Updating...C:\Users\CHAILING_2\Desktop\CU\EU-2\08SE\4733119112_08SV.fm master page: Right KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx 4-733-119-11(2)

Specifikationer System Skärmsystem LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning TV-system Beroende på val av land/område/TV-modell Analog: B/G, D/K, I Digital: DVB-T/DVB-C DVB-T2* Satellit*: DVB-S/DVB-S2 Färgsystem PAL/SECAM/NTSC3.58 (Endast video)/NTSC4.43 (Endast video) Kanaltäckning Beroende på val av land/område/TV-modell Analog: UHF/VHF/kabel Digital: UHF/VHF/kabel Satellit*: IF-frekvens 950-2 150 MHz Ljudutgång 10 W + 10 W Trådlös teknik Protokoll IEEE802.11ac/a/b/g/n (IEEE802.11ac kanske inte finns tillgängligt beroende på land/region.) Bluetooth version 4.1 Frekvensband RMF-TX310E Programvaruversion

TV: PKG_.____.____EUA

Tryck på HELP på fjärrkontrollen för att få reda på programvaruversionen. Fjärrkontroll: _._.__.___ Tryck på HOME, och välj sedan [Inställningar] t [Röst-fjärrkontroll] t [Programversion]. Inga uppdateringar av programvara/fast programvara för denna utrustning/tillbehör/ komponenter kommer någonsin att påverka dess överensstämmelse med direktiv 2014/53/EU i framtiden.

• Vissa TV-apparater har ingen DVB-T2- eller DVB-S/ S2-teknologi eller ingen terminal för satellitantenn. Uttag för ingångar/utgångar Antenn/kabel 75 ohms extern anslutning för VHF/UHF Satellitantenn Honkontakt av F-Typ, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton, Distr. via enkel kabel-TV EN50494. / AV IN Video/Ljudingång (minijack) HDMI IN 1/2/3/4 (stöd för 4K-upplösning, HDCP 2.2-kompatibel) Video: 4096 × 2160p (50, 60 Hz)*

*1 Om 4096 × 2160p matas in och [Bredbildsläge] är inställd till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2]. *2 Endast HDMI IN 2/3. För att stödja 18 Gbps, ställ in [HDMI-signalformat] till [Förbättrat format]. *3 Se Hjälpguiden för mer detaljer. Ljud: 5,1-kanals linjär PCM: 32/44,1/48/88,2/96/ 176,4/192 kHz 16/20/24-bitars, Dolby Digital, Dolby Digital Plus och DTS ARC (Returkanal för ljud) (endast HDMI IN 3) (tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Digitalt optiskt kontakt (tvåkanalig linjär PCM:

USB-enhetsport. ( 3 USB HDD-enhet för REC-funktion) USB-port 1 och 2 har stöd för High Speed USB (USB 2.0). USB-port 3 har stöd för Super Speed USB (USB 3.1 Gen 1). CAM-plats (CA-modul) LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna TV.) IR BLASTER*

IR Blaster kabelingång (minijack) Övrigt Valfritt tillbehör Väggfäste: SU-WL450 (Utom KD-75XF90xx) Användningstemperatur 0 ºC – 40 ºC Luftfuktighet vid användning 10 % – 80 % relativ luftfuktighet (icke-kondenserande) Ström, informationsblad och annat Strömförsörjning 220 V - 240 V växelström (AC), 50 Hz Energieffektivitetsklass KD-75XF90xx: A KD-65XF90xx: A KD-55XF90xx: B KD-49XF90xx: B Skärmstorlek (diagonalt uppmätt) (Ca.) KD-75XF90xx: 189,3 cm / 75 tum KD-65XF90xx: 163,9 cm / 65 tum KD-55XF90xx: 138,8 cm / 55 tum KD-49XF90xx: 123.2 cm / 49 tum Energiförbrukning I [Standard]-läge KD-75XF90xx: 203 W KD-65XF90xx: 162 W KD-55XF90xx: 145 W KD-49XF90xx: 114 W I [Dagsljus]-läge KD-75XF9005: 330 W KD-65XF9005: 292 W KD-55XF9005: 246 W KD-49XF9005: 199 W Medelårsförbrukning*

0,50 W (27 W i programuppdateringsläge/ EPG-uppdateringsläge) Bildupplösning 3 840 punkter (horisontell) × 2 160 linjer (vertikal) Uteffekt USB 1/2 max. 5 V , 500 mA USB 3 max. 5 V , 900 mA Mått (ca.) (b × h × d) med bordsstativ KD-75XF90xx: 167,4 × 103,2 × 35,5 cm KD-65XF90xx: 144,7 × 89,8 × 29,7 cm KD-55XF90xx: 122,8 × 77,1 × 26,8 cm KD-49XF90xx: 109,3 × 69,4 × 26,8 cm utan bordsstativ KD-75XF90xx: 167,4 × 95,8 × 7,3 cm KD-65XF90xx: 144,7 × 82,9 × 6,9 cm KD-55XF90xx: 122,8 × 70,6 × 6,9 cm KD-49XF90xx: 109,3 × 62,9 × 6,9 cm Vikt (ca.) med bordsstativ KD-75XF90xx: 36,7 kg KD-65XF90xx: 25,5 kg KD-55XF90xx: 19,1 kg KD-49XF90xx: 14,5 kg utan bordsstativ KD-75XF90xx: 35 kg KD-65XF90xx: 24,5 kg KD-55XF90xx: 18,2 kg KD-49XF90xx: 13,6 kg *1 Endast för begränsad region/land/TV-modell. *2 Energiförbrukning per år, baseras på TV-apparatens strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används. *3 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer. *4 Strömförbrukningen i standbyläge ökar när din TV är ansluten till nätverket. Anmärkning

• Tillgången på alternativa tillbehör beror på land/ region/TV-modell/lager.

Anmärkningar om digital TV

• Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och nätverksfunktioner kanske inte är tillgängliga i alla länder eller områden. Vissa funktioner kanske inte är aktiverade eller kanske inte fungerar korrekt med vissa leverantörer och nätverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift för sina tjänster.

• Denna TV stöder digitalsändning med användning av MPEG-2-, H.264/MPEG-4 AVC- och H.265/HEVC-codecs, men kompatibilitet med alla operatörs-/ tjänstsignaler, vilka kan variera med tiden, kan inte garanteras. Information om varumärken

• Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI- logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.

• Tillverkad på licens från Dolby Laboratories. Dolby, Dolby Audio och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories.

• “BRAVIA”, och BRAVIA Sync är varumärken eller registrerade varumärken som tillhör Sony Corporation.

• Gracenote, Gracenote-logon och -logotypen, och “Powered by Gracenote”-logon är antingen registrerade varumärken eller varumärken som tillhör Gracenote, Inc. i USA och/eller andra länder.

• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.

• Google, Android TV, Google Play, Chromecast built-in, YouTube och andra relaterade märken och logos är varumärken som tillhör Google LLC.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® och Miracast® är registrerade varumärken som tillhör Wi-Fi Alliance.

• Wi-Fi Protected Setup™ är ett varumärke som tillhör Wi-Fi Alliance.

• Wi-Fi CERTIFIED™-logon är ett certifikationsmärke som tillhör Wi-Fi Alliance.

• För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS Digital Surround är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med ensamrätt.

• Bluetooth® ordmärket och -logotypen ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare.

• Netflix är ett registrerat varumärke som tillhör Netflix, Inc.

• DiSEqC™ är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner.

• TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.

• USB-IF SuperSpeed USB treuddslogotyp är ett registrerat varumärke som tillhör USB Implementers Forum, Inc.

3.840 punkter (vandret) × 2.160 linjer (lodret)
