BEDIENUNGSANLEITUNG DMR109 MAKITA

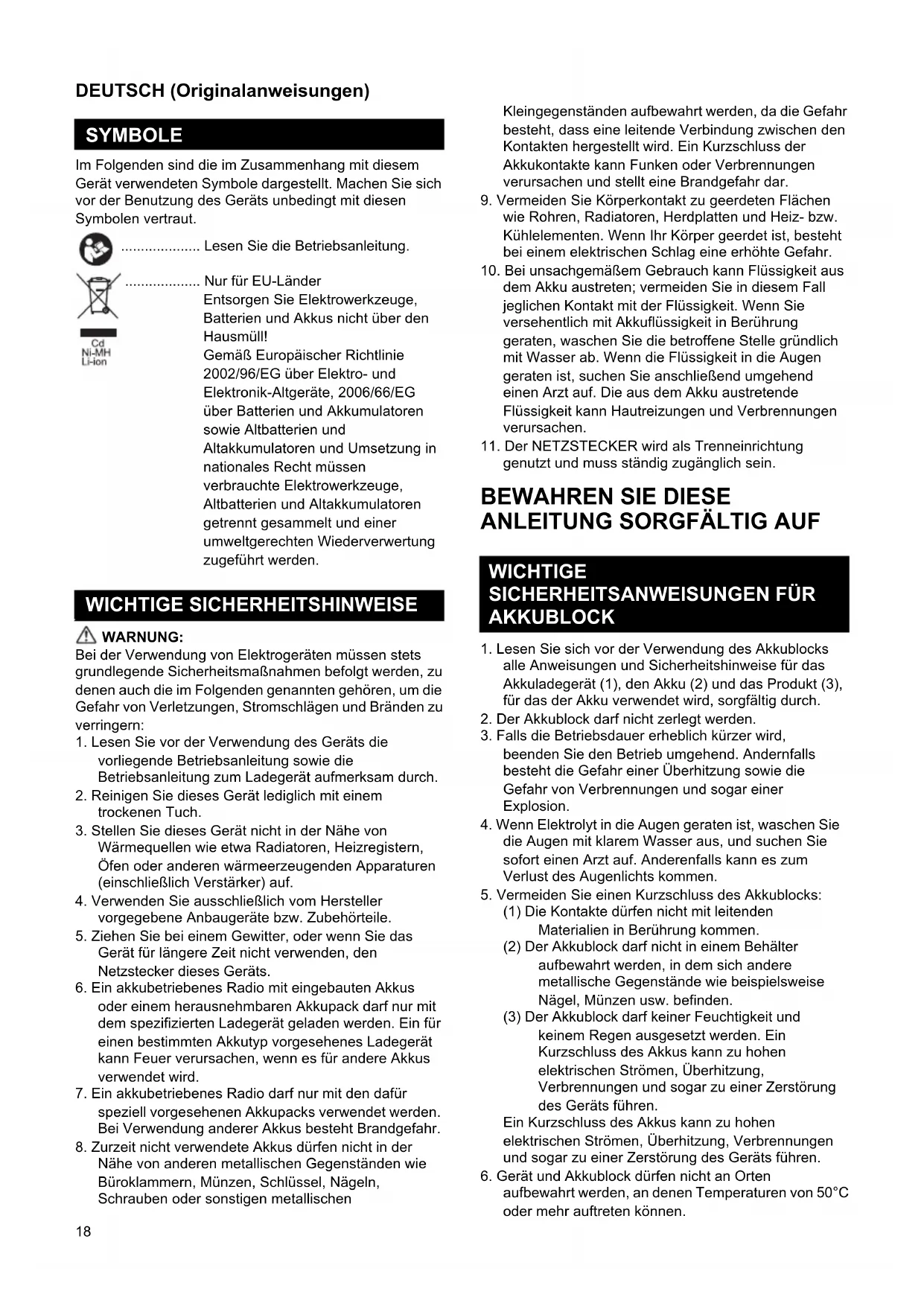

DEUTSCH (Originalanweisungen)

SYMBOLE

Im Folgenden sind die im Zusammenhang mit diesen Gerät verwendeten Symbole dargestellt. Machen Sie sich vor der Benutzung des Geräts unbedingt mit diesen Symbolen vertraut.

.... Lesen Sie die Betriebsanleitung.

Nur für EU-Länder

Entsorgen Sie Elektrowerkzeuge, Batterien und Akkus nicht über den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte, 2006/66/EG über Batterien und Akkumulatoren sowie Altbatterien und

Altakkumulatoren und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge, Altbatterien und Altakkumulatoren getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

WICHTIGESICHERHEITSHINWEISE

WARNING:

Bei der Verwendung von Elektrogeräten,müssen stets grundlegende Sicherheitsmaßnahmen befolggt werden, zu denen auch die im Folgenden genannten gehoren, um die Gefahr von Verletzungen, Stromschlagen und Branden zu verringern:

1. Lesen Sie vor der Verwendung des Geräts die vorliegende Betriebsanleitung sowie die Betriebsanleitung zum Ladegerät aufmerksam durch.
2. Reinigen Sie theses Gerät lediglich mit einem trockenen Tuch.
3. Stellen Sie diese Gerät nicht in der Höhe von Wärmequellen wie etwa Radiatoren, Heizregistern, Öfen oder anderen wärmeerzeugenden Apparaturen (einschließlich Verträger) auf.
4. Verwenden Sie ausschließlich vom Hersteller vorgegebene Anbaugeräte bzw. Zubehörteile.
5. Ziehen Sie bei einem Gewitter, oder wenn Sie das Gerät für längerere Zeit nicht verwenden, den Netzstecker diesen Geräts.
6. Ein akkubetriebenes Radio mit eingebauten Akkus oder einem herausnehmären Akkupackarf nur mit dem spezifizierten Ladegerat geladen werden. Ein für einen bestimmten Akkutyp vorgesehenes Ladegerat kann Feuer verursachen, wenn es fur andere Akkus verwendet wird.
7. Ein akkubetriebenes Radio damit mit den entsprechenden vorgesehenen Akkupacks verwendet werden. Bei Verwendung anderer Akkus besteht Brandgebung.
8. Zurzeit nicht verwendete Akkus)durfen nicht in der Nahe von anderen metallischen Gegenständen wie Buroklammern, Munzen, Schlussel, Nageln, Schrauben oder sonstigen metallischen

Kleingegenständen aufbewahrt werden, da die Gefahr besteht, dass eine leitende Verbindung zwischen den Kontakten hergestellt wird. Ein Kurzschluss der Akkukontakte kann Funken oder Verbrennungen verursachen und stellt eine Brandgefahr dar.

1. Vermeiden Sie Körperkontakt zu geerdeten Flächen wie Rohren, Radiatoren, Herdplatten und Heiz- bzw. Kühlelementen. Wenn Ihr Körper geerdet ist, besteht bei einem elektrischen Schlag eine erhöhte Gefahr.
2. Bei unsachgemäßem Gebrauch kann Flüssigkeit aus dem Akku austreten; vermeiden Sie in thisem Fall jeglichen Kontakt mit der Flüssigkeit. Wenn Sie versehentlich mit Akkuflüssigkeit in Berührung geraten, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn die Flüssigkeit in die Augen geraten ist, suchen Sie anschließend umgehend einen Arzt auf. Die aus dem Akku austretende Flüssigkeit kann Hautreizungen und Verbrennungen verursachen.
3. Der NETZSTECKER wird als Trenneinrichtung genutzt und muss ständig zugänglich sein.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF

WICHTIGESICHERHEITSANWEISUNGEN FÜRAKKUBLOCK

1. Lesen Sie sich vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.
2. Der Akkublockarf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird, beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie die Gefahr von Verbrennungen und)sogar einer Explosion.
4. Wenn Elektrolyt in die Augen geraten ist, waschen Sie die Augen mit klarem Wasser aus, unduchen Sie sofort einen Arzt auf. Anderenfalls kann es zum Verlust des Augenlichts kommt.
5. Vermeiden Sie einen Kurzschluss des Akkublocks:

(1) Die Kontakte)dürfen nicht mit leitenden Materialien in Berührung kommt.
(2) Der Akkublockarf nicht in einem Behalter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispelsweise Nagel,Munzen usw. befinden.
(3) Der Akkublockarf keiner Feuchtigkeit und keinem Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohen elektrischen Strömen, Überhitzung, Verbrennungen und soccer zu einer Zerstörung des Geräts führen.

Ein Kurzschluss des Akkus kann zu hohen elektrischen Strömen, Überhitzung, Verbrennungen und)sagar zu einer Zerstörung des Gerats führen.

1. Gerät und Akkublock)dürfen nicht an Orten aufbewahrt werden, an denen Temperaturen von 50^ oder mehr auftreten können.

2. Auch schwer beschädigte oder vollig unbrauchbar gewordene Akkublöcke)dürfen nicht verbrannt werden. Ein Akkublock kann in den Flammen explodieren.

3. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.
4. Verwenden Sie niemals einen beschädigten Akku.
5. Die enthaltenen Lithium-Ionen-Akkus unterliegen den gesetzlichen Bestimmungen über Gefahrguter. Beim kommerziellen Transport durch Dritte, z. B. Speditionsunternehmen, sind die besonderen Verpackungs- und Kennzeichnungsvorschriften zu beachten. Es ist unbedingt erforderlich, einen Fachmann für Gefahrstoffe bei der Vorbereitung der Ware für den Versand zu konsultieren.itte beachten Sie auch die geltenden nationalen Bestimmungen, die möglichwerse weitere Maßnahmen vorschreiben. Offene Kontakte müssen abgeklebt oder abgedeckt werden und der Akku muss so verpackt werden, dass er in der Verpackung nicht verrutschen kann.
6. Befolgen Sie die in Ihr dem Land geltenden Bestimmungen zur Entsorgung von Akkus.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

念 ACHTUNG: Verwenden Sie ausschließlich Originalakkus von Makita. Die Verwendung von Akkus anderer Hersteller als Makita oder von abgeänderten Akkus kann zu einer Explosion der Akkus und in Folge zu Feuer sowie Personen- und Sachschäden führen. Darüber hinaus verfällt die von Makita für das Werkzeug und Ladegerät ausgesprochene Garantie.

Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku vollständig entladen ist. Beenden Sie stets den Betrieb des Geräts und laden Sie den Akkublock auf, sobald Sie eine verringerte Leistung feststellen.
2. Ein voll aufgeladener Akkublock damit niemals erneut geladen werden. Durch Überladung wird die Lebensdauer des Akkus verkurzt.
3. Laden Sie den Akkublock bei einer Zimmer-temperatur von 10^ bis 40^ auf. Lassen Sie einen halten Akkublock vor dem Aufladen abkühlen.
4. Laden Sie den Akkublock auf, wenn Sie diesen für langere Zeit nicht verwenden (mehr als sechs Monate).

ERLÄUTERUNG DER GESAMTDARSTELLUNG (Abb. 1 bis 12)

1. Ein/Aus-Taste
2. Taste BAND
3. Einstelltaste ADVANCED (Erweiterte Einstellungen)
4. Taste INFO
5. Tasten PRESETS für voreingestellte Sender
6. Taste AUTOTUNE für automatische Sendersuche

7. Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbahl

8. Buchse DC IN

9. Buchse AUX IN 1
10. LCD-Display
11. Flexible Stabantenne
12. Griff
13. Akkufachabdeckung (deckt den Akkublock ab)
14. Laatsprecher
15. Akkufachverriegelung
16. Eingangsbuchse (AUX IN 2)
17. Micro-USB-Anschluss für Softwareaktualisierung
18. Akkufach
19. Roter Bereich
20. Taste
21. Akkublock
22. Anzeigenlampen
23. Akkuprüftaste

EIGENSCHAFTEN

FM/DAB (DMR109)
FM/DAB oder DAB+ (DMR110)
Groβes LCD-Display mit Beleuchtung
- Sendereinstellung Manuell / Voreingestellte Sender / Sendersuchlauf
- Sendereinstellung und Lautstärkeregelung durch Drehknopf
- 5 Senderspeicher für jeder Band
- Micro-USB-Anschluss für Softwareaktualisierung
- Stereo-Lautsprecher für volles Klangbild
- Außerst robuster Aufbau
- Spritzwasser geschützt gemäß IP64
- Stromversorgung durch Makita Akkublock oder über den mitgelieferten Netzadapter

BETRIEBSDAuer

In der folgenden Tabelle ist die jeweilige Betriebsdauer bei vollständig geladenem Akku angegeben.

Akkuladung	Nennspannung des Akkublocks Bei Laufsprecherleistung=50 mW + 50 mWEinheit: Stunden (Näherungswert)
	7,2 V 10,8	V 14,4 V 18 V
1,0 Ah BL7010 4,5 Stunden
1,3 Ah		BL1013 5,5	Stunden
			BL1415 5,0	Stunden
				BL1815 6,0	Stunden
1,5 Ah	BL0715 6,5	Stunden
		BL1015 8,0	Stunden
			BL1415N 7,0	Stunden
				BL1815N 7,5	Stunden
2,0 Ah		BL1020B		BL1820BL1820B	10 Stunden
3,0 Ah			BL1430BL1430B		11 Stunden
				BL1830BL1830B	14 Stunden
4,0 Ah		BL1040B		BL1840BL1840B	20 Stunden
			BL1440		18 Stunden
5,0 Ah			BL1450		22 Stunden
				BL1850BL1850B	25 Stunden
6,0 Ah			BL1460B		24 Stunden
				BL1860B	31 Stunden

: Aufsteckakku : Einschubakku
Die Betriebsdauer basiert auf dem Betrieb in DAB/DAB+ pro Aufladung.
Die Betriebszeit variiert je nach Akkutyp, Ladezustand und Nutzungsbedingungen.

MONTAGE

Einschubakkublockinissetzenbzw. entfernen (Abb.4 bis 6)

ACHTUNG:

Schalten Sie stets das Gerät aus, bevor Sie den Akkublock entfern.

Zum Einsetzen des Akkublocks müssen Sie die Akkublockzunge zur inneren Gehausenut ausrichten und den Akkublock in Position schieben. Setzen Sie den Akkublock unbedingt vollständig ein, bis er mit einem Klick einrastet.
- Ist weiterhin der oben auf der Taste befindliche rote Bereich sightbar, dann ist der Akkublock nicht ganze eingerastet. Setzen Sie den Akkublock vollständig ein, bis der rote Bereich nicht mehr sightbar ist. Andernfalls kann der Block versehentlich aus dem Gerät fallen und Sie oder Personen in Ihr Umfeld verletzen.
- Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Akkublock nicht leicht hineingleitet, ist er nicht korrekt angesetzt.
- Zum Entnehmen des Akkublocks schieben Sie die Taste auf der Vorderseite des Akkublocks bzw. drucken Sie die Tasten an beiden Seiten des Akkublocks, und

ziehen Sie den Akkublock gleichzeitig aus dem Radio heraus.

Setzen Sie die Akkufachverriegelung wieder auf der ursprünglichen Position auf.

Verringerte Leistung, Verzerrungen und ein „stotternder“ Ton sind Anzeichen davon, dass der Akku ausgetauscht werden muss.

Hinweis:

Der Akkublock kann nicht über den mitgelieferten Netzadapter geladen werden.

Aufsteckakku einszen bzw. entfernen (Abb. 7 und 8)

ACHTUNG:

Schalten Sie stets das Gerät aus, bevor Sie den Akkublock entfern.

• Zum Einsetzen des Akkublocks richten Sie die Zunge des Akkublocks an der Rille im Gehäuse aus und schiben Sie den Akkublock in die ordnungsgemäße Position.
• Drücken Sie zum Entfernen des Akkublocks die an der Akkuseite befindlichen Knöpfe undziehen Sie den Akkublock hers.

Setzen Sie die Akkufachverriegelung wieder auf der ursprünglichen Position auf.

Verringerte Leistung, Verzerrungen und ein „stotterndner“ Ton sind Anzeichen davon, dass der Akku ausgetauscht werden muss.

Hinweis:

Der Akkublock kann nicht über den mitgelieferten

Netzadapter geladen werden.

Anzeige der Akkurestladung (Abb. 9)

Nur für Akkublöcke mit Buchstabe „B" am Ende der Modellnummer

Drücken Sie zum Anzeigen der Restladung des Akkus die Akkupruftaste. Die Anzeigenlampen leuchten dann weniger Sekunden lang auf.

Anzeigenlampen			Akkurestladung
Leuchtet Aus Blinkt
			75% bis 100%
			50% bis 75%
			25% bis 50%
			0% bis 25%
			Laden Sie den Akku auf.
			Mölicherweise liegt ein Defekt des Akkus vor.

Hinweis:

• Je nach Gebrauchsbedingungen und Umgebungstemperatur kann der angezeigte Ladezustand gingfugig vom tatsächlichen Ladezustand abweichen.

Einsetzen der flexiblen Stabantenne (Abb. 10 und 11)

Setzen Sie die flexible Stabantenne wie in der Abbildung dargestellt ein.

Hinweis:

Im Akkufach befindet sich eine Möglichkeit zum

Aufbewahren der abgenommenen Antenne.

Betrieb mit mitgeliefertem Netzadapter (Abb. 12)

Nehmen Sie den Gummischutz ab, und stecken Sie den Adapterstecker in die Gleichspannungsbuchse (DC IN) an der Vorderseite des Radios. Stecken Sie den Netzadapter in eine herkommliche Netzsteckdose. Bei einem Radiobetrieb mit Netzadapter wird automatisch der Akku getrennt. Bei nicht betriebenem Radio muss der Netzadapter aus der Steckdose gezogen werden.

BETRIEB

Dieses Radio verfügt über drei möglichkeiten der Sendereinstellung: Sendersuchlauf, manuelle Sendereinstellung und Aufrufen zuvor gespeicherter Sender.

Auswahlen eines Senders - DAB

1. Schalten Sie das Radio durch Drücken der Ein/Aus-Taste ein.
2. Wahlen Sie durch Drucken der Taste BAND den DAB-Modus aus.
3. Drücken Sie auf die Einstelltaste ADVANCED (Erweiterte Einstellungen), und drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbahl, bis im Display „Station List" (Senderliste) blinkt. Drücken Sie auf den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbahl, um die Senderliste aufzurufen.
4. Drehen den Drehknopf VOLUME fur Lautstärke/ Sendereinstellung/Ausbuhl, um die Senderliste zu durchblättern. Drücken Sie auf den Drehknopf, um den Sender auszuwahlen.
5. Stellen Sie die gewünschte Lautstärke ein, indem Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbahl dieren.

Displaymodi - DAB

Das Radio verfügbar im DAB-Modus über verschiedene Displayoptionen:
Drücken Sie auf die Taste INFO, um durch die verschiedenen Optionen zu blättern. Die einzelnen Optionen werden unter den folgenden Buchstaben (a bis g) erläutert:

Zeigt den Name des eingestellten Senders an.

b. Program type (Programmgenre)

Zeigt das Genre des eingestellten Senders an (z. B. Pop, Klassik, Nachrichten usw.).

Zeigt den Name des DAB-Multiplex an, zu dem der eingestellte Sender gehört.

d. Time & date (Uhrzeit und Datum)

Zeigt das aktuelle Datum und die aktuelle Uhrzeit an.

e. Frequency and channel (Frequenz und Kanal)

Zeigt die Frequenz und die Kanalnummer des eingestellten DAB-Senders an.

f. Bit rate/Audio type (Bitrate/Audio-Typ)

Zeigt die Bitrate und den Audio-Type des Digital Audio des eingestellten DAB-Senders an.

g. Signal strength (Signalstärke)

Zeigt die Signalstarke des eingestellen DAB-Senders an.

Suchen neuer Stationen - DAB

Von Zeit zu Zeit können neue DAB-Rundfunkstationen empfangbar werden. Möglicherweise sind Sie auch in einen anderen Teil des Landes gewechselt. In dieser Fall möchten Sie möglicherweise, dass das Radio nach neuen Sendern sicht.

Damit das Radio alle empfangbaren Sender finden kann, wird empfohlen, dass Sie einen vollständigen Sendersuchlauf über alle Frenzen des DAB-Band III ausführten.

1. Drücken Sie auf die Taste AUTOTUNE (Automatische Sendereinstellung).
2. Das Radio führ tardaufhin einen Sendersuchlauf über alle DAB-Frequenzen hinweg aus. Immer wenn ein neuer Sender gefunden wird, erhoht sich der Senderzahler links im Display, und die Station wird in die Liste eingetragen.

Manuelle Sendereinstellung - DAB

Mit der manuellen Sendereinstellung konnen Sie am Radio eine ganz konkrete DAB-Frequency in BAND III einstellen. Diese Funktion kann auch für das Ausrichten der Antenne bzw. des Radios auf den optimalen Empfang eines bestimmen Kanals oder einer bestimmen Frequenz genutzt werden.

1. Drücken Sie auf die Einstelltaste ADVANCED (Erweiterte Einstellungen), und drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbuhl, bis im Display „Manual Tune" (Manuelle Sendereinstellung) blinkt. Drücken Sie auf den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbuhl, um die manuelle Sendereinstellung zu aktivieren.
2. Drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Auswahl, um den gewünschten DAB-Kanal auszuwahlen. Drücken Sie auf den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Auswahl, um die ausgewählte Frequenz zu übernehmen.

Festlegender Reihenfolge der Sender - DAB

Das Radio verfügbar über 3 Einstellungen für die Reihenfolge der Sender, von der eine ausgewählt werden kann. Die Einstellungen für die Reihenfolge der Sender sind „Alphanumeric" (Alphanumericisch), "Ensemble" und "Valid station" (Gültiger Sender).

1. Drücken Sie auf die Einstelltaste ADVANCED (Erweiterte Einstellungen).
2. Drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbahl, bis im Display „Station order" (Senderreihenfolge) angezeigt wird, und drücken Sie anschließend auf den Drehknopf VOLUME für Lautstärke/Sendereinstellung/Ausbahl, um den Einstellungsmodus zu aktivieren.
3. Drehen Sie den Drehknopf VOLUME fur Lautstärke/ Sendereinstellung/Ausbuhl, um eine der folgenden Mänglichkeiten auszuwahlen, und drücken Sie anschließend auf den Drehknopf, um die ausgewählte Einstellung zu übernehmen.

Alphanumeric (Alphanumericisch) Sortiert die Senderliste alphanumericisch 0...9 A...Z

Ensemble Organisiert die Senderliste nach DAB-Multiplex

Valid (Gültig) Zeigt nur jene Sender an, deren Signal empfangen wird

Die Funktion DRC sorgt damit, dass leisere Passagen better zu horen sind, wenn das Radio in einer lautstarken Umgebung genutzt wird, indem der Dynamikbereich des Audiosignals eingeengt wird. Es sind drei Stufen der Komprimierung möglich:

DRC 0 Keine Komprimierung

DRC 1/2 Mittelstarke Komprimierung

DRC 1 Maximale Komprimierung

1. Schalten Sie das Radio durch Drücken der Ein/Aus-Taste ein.
2. Drücken Sie auf die Taste BAND, um das DAB-Band auszuwahlen.
3. Drücken Sie auf die Einstelltaste ADVANCED (Erweiterte Einstellungen), und drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbahl, bis im Display „DRC Value" (DRC-Wert) blinkt. Drücken Sie anschließend auf den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbahl, um den Einstellungsmodus zu aktivieren. Im Display wird der derzeitig eingestellte DRC-Wert angezeigt.
4. Drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbuhl, um die gewünschte DRC-Einstellung auszuwahlen.
5. Drücken Sie anschließend auf den Drehknopf VOLUME für Lautstärke/Seindereinstellung/Ausbahl, um die Einstellung zu übernehmen.

Sendersuchlauf - FM

1. Drücken Sie die Ein/Aus-Taste, um das Radio einzuschalten.
2. Wahlen Sie das gewünschte Frequenzband durch Drucken der Taste BAND. Achten Sie darauf, dass die flexible Stabantenne eingesetzt wurde, damit einGreater FM-Empfang gegeben ist. Betreiben Sie das Radio möglichst nicht in der Höhe eines Computerbildschirms oder anderer Geräte, die den Radioempfang stären können.
3. Drücken Sie auf die Taste AUTOTUNE (Automatische Sendereinstellung). Das Radio beginnt, nach Sendern zuuchen. Wenn ein Rundfunksender gefunden wurde, stoppt das Radio die Sueche automatisch. Das Radio setzt die Sueche nach den nachsten empfangbaren Sendern solange fort, bis der Benutzer auf die Taste AUTOTUNE druckt, um den Sendersuchlauf zu beenden.
4. Drehen Sie den Drehknopf VOLUME fur Lautstärke/ Sendereinstellung/Ausb Wahl, um die gewünschte Lautstärke einzustellen. Die Änderung der Lautstärke wird im LCD-Display angezeigt. Hinweis:

Wenn Sie den gewünschten Sender anhand des Drehknopfs VOLUME fur Lautstärke/
Sendereinstellung/Ausbahl suchen möchten, drucken Sie den Drehknopf VOLUME fur Lautstärke/
Sendereinstellung/Ausbahl und halten Sie den

Drehknopf gedrückt, um zum Modus

"Sendereinstellung" zu wechseln.

1. Schalten Sie das Radio durch Drucken der Ein/Aus-Taste aus.

Sendersuchbereich für FM

Im FM-Modus kann das Radio so eingestellt werden, dass es entweder nur Sender in der Nähe oder nach allen Sendern, auch weiter entfernten,ucht.

Manuelle Sendereinstellung - FM

1. Drücken Sie die Ein/Aus-Taste, um das Radio einzuschalten.
2. Wahlen Sie durch Drucken der Taste BAND das gewünschte Frequenzband aus. Richten Sie die Antenne wie bereits oben erlautert aus.
3. Durch Drehen des Drehknopfs VOLUME fur Lautstärke/Seindereinstellung/Ausbuhl wird die Frequenz in folgenden Schritten geändert: FM: 50 oder 100kHz Hinweis: Wenn Sie den gewünschten Sender anhand des Drehknopfs VOLUME fur Lautstärke/ Sendereinstellung/Ausbuhl suchen möchten, drucken Sie den Drehknopf VOLUME fur Lautstärke/ Sendereinstellung/Ausbuhl und halten Sie den Drehknopf gedrückt, um zum Modus "Sendereinstellung" zu wechseln.
4. Drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbwahl weiter, bis die gewünschte Frequenz im Display angezeigt wird.
5. Drehen Sie den Drehknopf VOLUME fur Lautstärke/ Sendereinstellung/Ausbahl, um die gewünschte Lautstärke einzustellen.
6. Schalten Sie das Radio durch Drucken der Ein/Aus-Taste aus.

Displaymodi - FM

Das Radio verfügbar über mehrere Displayoptionen für den FM-Radiomodus:

Drücken Sie wiederholt auf die Taste INFO, um durch die verschiedene Optionen zu blättern.

Zeigt den Name des eingestellten Senders an.

b. Radio text (Radio-Text)

Zeigt Textmeldungen wie z. B. Nachrichten usw. an.

c. Program type (Programmgenre)

Zeigt das Genre des eingestellten Senders an, beispelseweise Pop, Classic, News usw.

d. Time & date (Uhrzeit und Datum)

Zeigt das aktuelle Datum und die aktuelle Uhrzeit an.

e. Frequency (Frequenz)

Zeigt die Frequenz des eingestellten FM-Signals an.

Speichern von Sendern im Senderspeicher (DAB und FM)

Für jeder Frenzbereich stehen 5 Senderspeicherplätze zur Verfügung.

1. Drücken Sie die Ein/Aus-Taste, um das Radio einzuschalten.
2. Stellen Sie anhand einer der oben beschriebenen Methoden den gewünschten Sender ein.
3. Drücken und halten Sie die gewünschte Taste unter PRESETS (Senderspeicher), bis die Nummer des Senderspeicherplatzes im Display angezeigt wird, beispisseweise „P2 Saved" (P2 gespeichert). Der Sender ist nun unter der ausgewählten Taste unter PRESETS gespeichert.
4. Wiederholen Sie diese Schritte für die verbleibenden Senderspeicher.
5. Durch Ausführren der oben angegebenen Schritte können im Senderspeicher gespeicherte Sender überschreiben werden.

Aufrufen von Sendern aus dem Senderspeicher (DAB und FM)

1. Drücken Sie die Ein/Aus-Taste, um das Radio einzuschalten.
2. Wahlen Sie durch Drucken der Taste BAND das von Ihnen gewünschte Frequenzband aus.
3. Drücken Sie die gewünschte Taste für voreingestellte Sender. Die Nummer des Senderspeichers und die Frequenz des Senders erscheinen in der Anzeige.

Sprachoptionen (nur am DMR110)

Das Radio verfügt über acht Auswahlmöglichkeiten für die Sprache: Englisch, Deutsch, Italienisch, Französisch, Niederlandisch, Dänisch, Norwegisch und Polnisch.

1. Drücken Sie auf die Einstelltaste ADVANCED (Erweiterte Einstellungen).
2. Drehen Sie den Drehknopf VOLUME fur Lautstärke/ Sendereinstellung/Ausbwahl weiter, bis „Language" (Sprache) im Display angezeigt wird. Drücken Sie auf den Drehknopf VOLUME fur Lautstärke/ Sendereinstellung/Ausbwahl, um den Einstellungsmodus zu aktivieren.
3. Drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbuhl, um die gewünschte Sprache auszuwahlen. Drücken Sie anschließlich auf den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbuhl, um die Einstellung zu übernehmen.

Regelung der Helligkeit

Die Helligkeit der Hintergrundbeleuchung des Displays ist einstellbar.

1. Drucken Sie auf die Einstelltaste ADVANCED (Erweiterte Einstellungen).
2. Drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Auswahl weiter, bis „Backlight" (Hintergrundbeleuchtung) im Display angezeigt wird. Drücken Sie auf den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Auswahl, um den Einstellungsmodus zu aktivieren.
3. Drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbuhl, um die Hintergrundbeleuchtung ein- oder auszuschalten, und

drücken Sie anschließend auf den Drehknopf
VOLUME für Lautstärke/Seindereinstellung/Ausb Wahl,
um die Einstellung zu übernehmen.

Zurücksetzen des Systems

Falls das Radio nicht ordnungsgemäß Funktionieren sollen oder wenn im Display Stellen fehlen oder unvollständig sind, führen Sie die folgenden Schritte aus.

1. Drücken Sie auf die Einstelltaste ADVANCED (Erweiterte Einstellungen).
2. Drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausb Wahl weiter, bis „Factory Reset" (Auf werkseitige Einstellungen zurücksetzen) im Display angezeigt wird. Drücken Sie auf den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Ausbahl, um den Einstellungsmodus zu aktivieren.
3. Drehen Sie den Drehknopf VOLUME für Lautstärke/ Sendereinstellung/Auswahl, um „Yes" (Ja) auszuwahlen. Drücken Sie auf den Drehknopf VOLUME für Lautstärke/Sendereinstellung/Auswahl, um die Einstellung zu übernehmen. Dadurch wird ein vollständiges Zurücksetzen ausgeführrt.

Softwareversion

1. Drücken Sie auf die Einstelltaste ADVANCED (Erweiterte Einstellungen).
2. Drehen Sie den Drehknopf VOLUME fur Lautstärke/ Sendereinstellung/Ausb Wahl weiter, bis „SW Version" im Display angezeigt wird. Drucken Sie auf den Drehknopf VOLUME fur Lautstärke/ Sendereinstellung/Ausbahl, um die im Radio installierte Softwareversion anzuzeigen.

Micro-USB-Anschluss für Softwareaktualisierung

Zukünftig werden möglicherweise Softwareaktualisierungen für das Radio zur Verfügung gestellt.

Wenn Softwareaktualisierungen verfügbar werden und wie Sie eine Aktualisierung der Software Ihres Radios vornehmen können, erfolhen Sie auf der Website von Makita.

Wiedergeben anderer Audioquellen

ACHTUNG:

Trennen Sie这点es Gerät vom Stromnetz, bevor Sie andere Audioquellen anschließen.

• Es gibt 2 AUX IN-Buchsen. AUX IN 1 befindet sich an der Vorderseite des Geräts, und AUX IN 2 befindet sich im Akkufach.
• Schlieben Sie an eine der beiden Buchsen AUX IN 1 oder AUX IN 2 über ein Audiokabel eine Stereo-oder Mono-Audioquelle an (z. B. iPod, MP3- oder CD-Player).
• Drücken Sie die Taste BAND wiederholt, bis „AU1“ oder „AU2“ angezeigt wird. Nun ist die AUX-Funktion aktiviert.

WARTUNG

ACHTUNG:

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder Ähnliches. Dies kann zu Verfährungen, Verformungen oder Rissen führen.

TECHNISCHE DATEN

Stromversorgung

Netzadapter Gleichspannung 12 V, 1A;

mittlerer Stift Pluspol

Akku Aufsteckakku: 7,2 V bis 10,8 V

Einschubakku: 10,8 V bis 18 V

Frequenzbereich FM 87,50 bis 108 MHz

DAB/DAB+ 174,928 bis

239,200 MHz

DAB/DAB+ Kanalblock DAB (Band III) 5A-13F

Kompatibler Standard DAB (DMR109)

DAB/DAB+ (DMR110)

Elektrische Daten

Lautsprecher 3 Zoll, 8 Ohm

Ausgangsleistung 7,2 V: 2 × 0,5 W

10,8V:2x1,2W

14.4V:2x2,2W

18 V: 2 x 3.5 W

Eingangsbuchse Durchmesser 3,5 mm

(AUX IN 1/AUX IN 2)

Antennensystem DAB/FM: flexible Stabantenne

Abmessungen (L× B× H) in mm

280 × 163 × 302

Gewicht 4,0kg (ohne Akku)

Dynamisch-bereikregeling (DRC) - DAB

DAB/DAB+ Kanalblok DAB (Band III) 5A-13F

Kompatibel standard DAB (DMR109)

$$ D A B / D A B ^ {+} (D M R 1 1 0) $$

Kredsløbsfunktion

Hjttaler 3 tommer 8 ohm

Udgangseffekt 7,2V:0,5W X 2

$$ \begin{array}{l} 1 0, 8 \mathrm {V}: 1, 2 \mathrm {W} \times 2 \ 1 4, 4 \mathrm {V}: 2, 2 \mathrm {W} \times 2 \ 1 8 \mathrm {V}: 3, 5 \mathrm {W} \times 2 \ \end{array} $$

Indgangsterminal 3,5 mm dia. (AUX IN1/AUX IN2)

Antennesystem DAB/FM: bld boget

$$ \mathrm {s t a v a n t e n n e} $$

Mäl (L x B x H) i mm 280 x 163 x 302

yj 1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1/1

L 1 USB
