BEDIENUNGSANLEITUNG MusicCast BAR 400 YAMAHA

Schnellstartanleitung

• Scannen Sie den QR-Code auf der Titelseite dieses Dokuments.

• Besuchen Sie die folgende Website. https://manual.yamaha.com/av/18/yas408/ Im PDF-Format

• Besuchen Sie die folgende Website. https://download.yamaha.com/ [Nur für Kunden in den USA] Weitere Informationen, Antworten zu häufig gestellten Fragen, Downloads wie z.B. die „Bedienungsanleitung“ und Produkt-Updates finden Sie auf der nachstehenden Website. http://usa.yamaha.com/support/

• In dieser Anleitung werden iOS- und Android-Endgeräte gemeinsam als „Endgeräte“ bezeichnet. Der jeweilige Typ des Endgeräts wird bei Bedarf in Erläuterungen angegeben.

• In diesem Dokument verwendete Warenzeichen und Handelsnamen sind Eigentum des jeweiligen Inhabers. Weitere Informationen finden Sie in der Bedienungsanleitung

• In dieser Anleitung sind wichtige Informationen durch die folgenden Signalwörter gekennzeichnet. – WARNUNG Dieser Inhalt weist auf „unmittelbares Risiko schwerer Verletzungen oder Todesgefahr“ hin. – VORSICHT Der zugehörige Inhalt weist auf „ein Risiko schwerer Verletzungen“ hin. – ACHTUNG Kennzeichnet Punkte, die zu beachten sind, um einen Ausfall, eine Beschädigung oder eine Störung des Produkts sowie einen Verlust von Daten zu vermeiden und die Umwelt zu schützen. – HINWEIS Kennzeichnet möglicherweise hilfreiche Hinweise zu Anweisungen und Funktionseinschränkungen sowie zusätzliche Informationen.Vor Gebrauch des Geräts De 47 Vor Gebrauch des Geräts Einleitung Dieses Front Surround System erlaubt den Genuss eines dynamischen Klangs bei Videoquellen, die auf einem Fernseher abgespielt werden. Merkmale

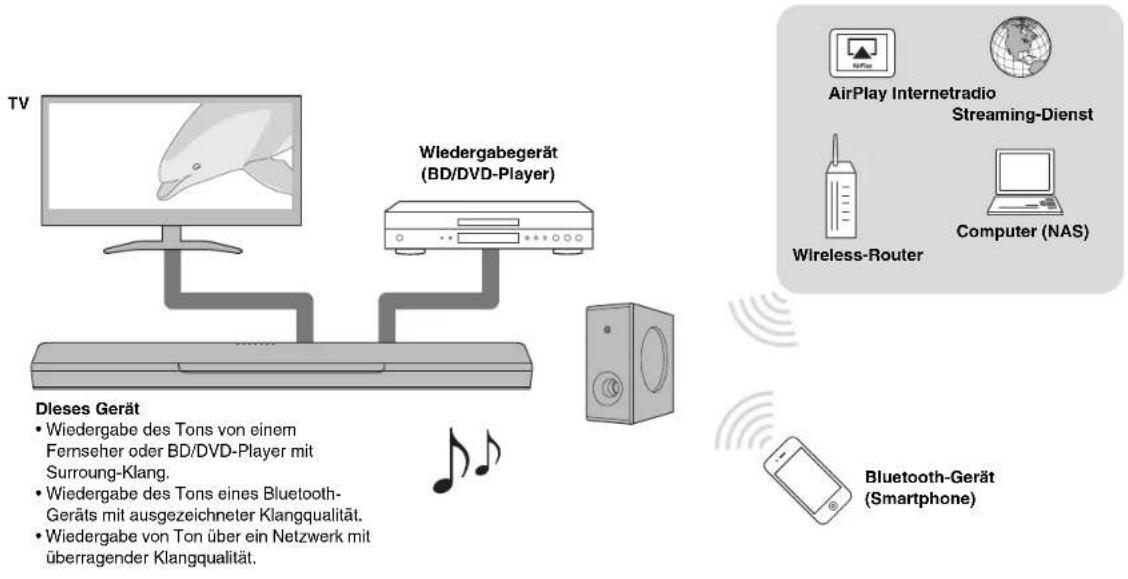

Wiedergabegerät (BD/DVD-Player) Dieses Gerät

• Wiedergabe des Tons von einem Fernseher oder BD/DVD-Player mit Surroung-Klang.

• Wiedergabe des Tons eines Bluetooth- Geräts mit ausgezeichneter Klangqualität.

• Wiedergabe von Ton über ein Netzwerk mit überragender Klangqualität. Bluetooth-Gerät (Smartphone) AirPlay Internetradio Streaming-Dienst Computer (NAS) Wireless-Router48 De VORBEREITUNG ➤ Lieferumfang VORBEREITUNG Lieferumfang Vergewissern Sie sich, dass Sie Folgendes erhalten haben: Hauptgerät (YAS-CU408) Fernbedienung Eine Lithiumbatterie vom Typ CR2025 sitzt bereits in der Fernbedienung. Optischdigitales AudiokabelNetzkabel x 2 DRILL HERE / PERCER CICMOUNTING TEMPLATE / GABARIT DE FIXATIONDRILL HERE / PERCER CIC Montageschablone Bei Montage des Hauptgeräts an einer Wand zu verwenden Schnellstartanleitung (dieses Heft) Wireless Subwoofer (NS-WSW43) In dieser Anleitung wird der Wireless Subwoofer abkürzend als „Subwoofer“ bezeichnet. SicherheitsbroschüreVORBEREITUNG ➤ Lieferumfang De 49 Vorbereiten der Fernbedienung Entfernen Sie den Isolierstreifen der Batterie vor dem ersten Gebrauch der Fernbedienung. Wirkungsbereich der Fernbedienung Betätigen Sie die Fernbedienung innerhalb des unten gezeigten Bereichs. Isolierstreifen der Batterie Fernbedienungssensor Innerhalb 6 m Auswechseln der Batterie in der Fernbedienung. Halten Sie die Sperre fest in Richtung [A] gedrückt und schieben Sie den Batteriehalter dabei in Richtung [B] heraus. Batteriehalter Sperre Lithiumbatterie CR202550 De VORBEREITUNG ➤ Bezeichnung von Teilen und deren Funktionen Bezeichnung von Teilen und deren Funktionen Hauptgerät (Frontblende/Oberseite) a Anzeigen Die Anzeigen an der Oberseite blinken oder leuchten, um den Betriebs- und Einstellstatus anzuzeigen. In dieser Anleitung werden Anzeigestatus wie Aus, Leuchten und Blinken wie in den folgenden Abbildungen dargestellt. HINWEIS• Die Helligkeit der Anzeigen kann mit DIMMER an der Fernbedienung einstellt werden (S. 61). b y (Eingang) Wählen eine Eingangsquelle für Wiedergabe (S. 58). c | (Stummschaltung) Stummschalten des Audioausgangs. Berühren Sie | erneut um die Stummschaltung aufzuheben (S. 59). d }/{ (Lautstärke +/-) Einstellung der Lautstärke (S. 59). e z (Ein/Aus)/CONNECT Zum Ein- und Ausschalten des Geräts (S. 57). Zur Verbindung des Geräts mit einem Netzwerk mithilfe der MusicCast CONTROLLER-App (S. 63). HINWEIS• Wenn die Auto Power Standby-Funktion aktiviert ist, kann das Gerät automatisch abschalten. Einzelheiten finden Sie unter „Aktivieren/Deaktivieren der Standby-Ausschaltautomatik“ in der Bedienungsanleitung. f Lautsprecher g Fernbedienungssensoren Empfangen Infrarotsignale von der Fernbedienung des Geräts (S. 57). HINWEIS

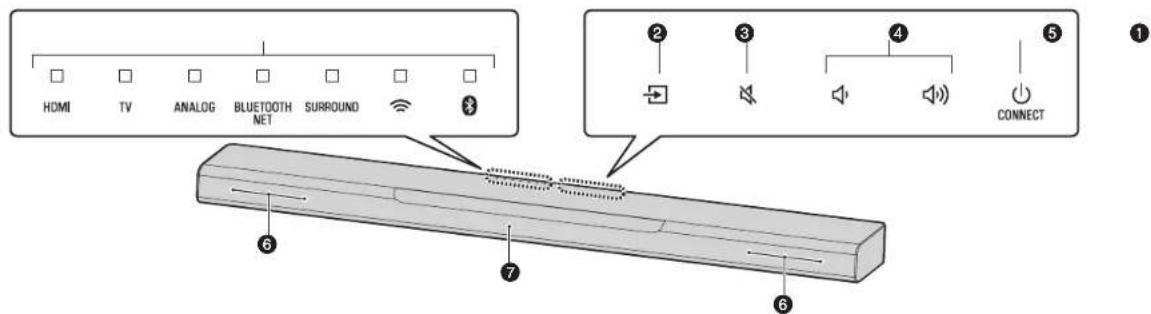

• b, c, d und e sind Berührungssensoren. Die Symbole werden zur Bedienung der zugehörigen Funktionen mit der Fingerspitze berührt.• Legen Sie keine Gegenstände auf dem Touchpanel ab, da diese Berührung Funktionen unerwartet auslösen kann.• Wenn die Touchpanel-Steuerung deaktiviert ist, kann das Gerät nicht über sein Touchpanel bedient werden. Dies verhindert eine versehentliche Bedienung des Geräts. Einzelheiten finden Sie unter „Aktivieren/deaktivieren der Touchpanel-Bedienung (Kindersicherung)“ in der Bedienungsanleitung.

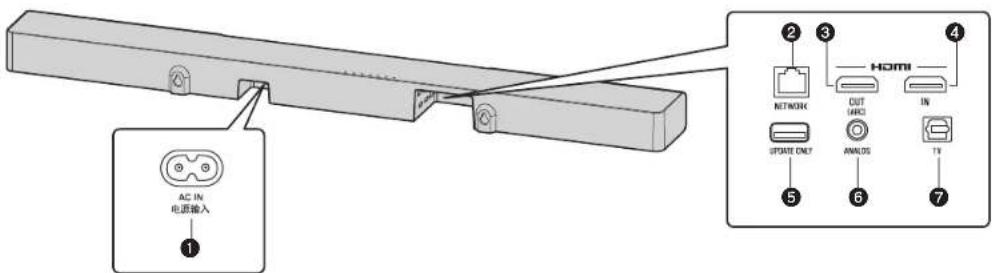

: Aus : Leuchtet : BlinktVORBEREITUNG ➤ Bezeichnung von Teilen und deren Funktionen De 51 Hauptgerät (Rückseite) Die Abbildungen in dieser Anleitung enthalten zur leichteren Orientierung die Beschriftungen neben den Buchsen unten am Gerät. a Buchse AC IN Hier wird das Netzkabel des Hauptgeräts angeschlossen (S. 55). b Buchse NETWORK Zum Verbinden mit einem Netzwerk über ein Netzwerkkabel (S. 62). c Buchse HDMI OUT (ARC) Für den Anschluss eines HDMI-kompatiblen Fernsehers und zum Ausgeben von Video/Audio-Signalen (S. 54). Wenn ein Fernseher verwendet wird, der den Audio Return Channel (ARC, Audio- Rückkanal) unterstützt, kann das Audiosignal des Fernsehers auch über diese Buchse eingegeben werden. d Buchse HDMI IN Für den Anschluss an ein HDMI-kompatibles Wiedergabegerät wie BD/DVD-Player, Satelliten- und Kabelfernsehtuner oder Spielkonsole zum Eingeben von Video-/ Audiosignalen (S. 54). e Buchse UPDATE ONLY Dient zum Aktualisieren der Firmware dieses Geräts. Einzelheiten entnehmen Sie bitte der zur Firmware gehörenden Anleitung. f Eingangsbuchse ANALOG Für den Anschluss an ein externes Gerät mit einem 3,5-mm Stereo-Ministeckerkabel zum Eingeben von Audiosignalen (S. 55). g Eingangsbuchse TV Für den Anschluss an einen Fernseher mit einem optischdigitalen Audiokabel zum Eingeben von Audiosignalen (S. 54).

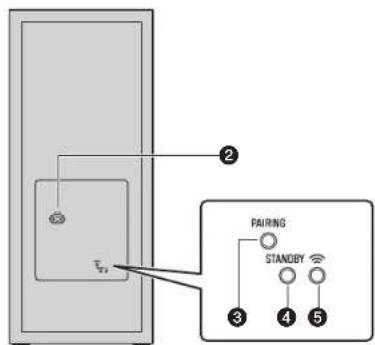

ef g cd52 De VORBEREITUNG Bezeichnung von Teilen und deren Funktionen Subwoofer a Bassreflex-Port b Buchse AC IN Hier wird das Netzkabel des Subwoofers angeschlossen (S. 55). c Taste PAIRING Zur manuellen Paarung des Hauptgeräts mit dem Subwoofer. d Anzeige STANDBY Zeigt den Status des Subwoofers an (S. 57). e *-Anzeige Leuchtet, wenn Hauptgerät und Subwoofer drahtlos verbunden sind (S. 56).

cdeVORBEREITUNG ➤ Aufstellung De 53 Aufstellung Das Hauptgerät kann auf einem Fernsehständer usw. installiert werden. Platzieren Sie den Subwoofer auf der linken oder rechten Seite des Hauptgeräts. Stellen Sie den Subwoofer in Richtung Raummitte abgewinkelt auf, damit der Schall nicht von Wänden reflektiert wird. Installieren des Hauptgeräts auf einem Fernsehständer Positionieren Sie das Hauptgerät so, dass das Touchpanel nach oben weist. HINWEIS• Das Hauptgerät kann auch an einer Wand montiert werden. Für eine sichere Installation ist ein gewisses Maß an bautechnischem Wissen erforderlich. Bitte beauftragen Sie einen qualifizierten Vertragspartner oder Händler mit der Wandmontage des Hauptgeräts. Einzelheiten finden Sie unter „Informationen für qualifizierte Auftragnehmer oder Händler“ in der Bedienungsanleitung.TouchpanelFernbedienungssensorACHTUNG• Stellen Sie das Hauptgerät und einen BD-Player oder ein anderes Gerät nicht direkt übereinander auf, da dies zu Funktionsstörungen durch Vibrationen führen kann.• Vermeiden Sie ein Berühren des Subwooder-Lautsprechers (mit Bespannung abgedeckter Bereich) und legen Sie keine Gegenstände darauf ab und üben Sie auch keinen Druck auf ihn aus. Dies könnte die Lautsprecher beschädigen.• Stellen Sie den Subwoofer nicht an einem Platz auf, wo sein Lautsprecher (mit Bespannung abgedeckter Bereich) zu nahe an einer Wand ist, und verdecken Sie den Bassreflex-Port nicht. Dies würde die Tonlautstärke abschwächen.• Der Subwoofer kann nur aufrecht stehend eingesetzt werden. Stellen Sie den Subwoofer nicht auf der Seite liegend auf.• Dieses Gerät enthält nicht-magnetisch abgeschirmte Lautsprecher. Es dürfen daher keine Geräte, die empfindlich auf Magnetfelder reagieren (wie z. B. Festplattenlaufwerke), in der Nähe des Geräts aufgestellt werden.• Hauptgerät und Subwoofer kommunizieren drahtlos. Stellen Sie keine Funksignale blockierenden oder störenden Gegenstände wie Metallmöbel oder Geräte zwischen der Haupteinheit und dem Subwoofer auf, da diese die drahtlose Kommunikation stören können.54 De VORBEREITUNG ➤ Anschlüsse Anschlüsse a Anschließen eines Fernsehers und einer Set-Top-Box Zum Anschließen der Kabel führen Sie das nachstehende Verfahren durch. OPTICALOUTPUT HDMI INPUT HDMI OUTPUT

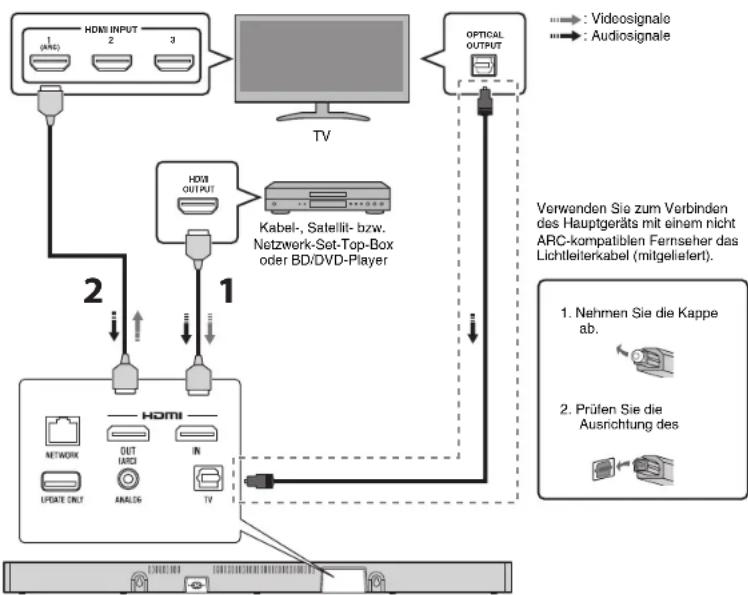

1 HDMI-Kabel (separat erhältlich) Digitale Audio-/Videosignale von der Set-Top-Box oder vom BD/DVD-Player werden in dieses Gerät eingegeben. 2 HDMI-Kabel (separat erhältlich) Das Bild des digitalen Videosignals von der Set-Top-Box wird vom Fernseher angezeigt. HINWEIS

• Verwenden Sie ein 19-poliges HDMI-Kabel mit aufgedrucktem HDMI-Logo. Ein Kabel mit einer Länge von höchstens 5 m wird empfohlen, um einen Verlust an Signalqualität zu vermeiden.• Die Verwendung eines HDMI-Flachkabels kann die Installation des Hauptgeräts erschweren, da das Kabel beim Anschluss an der Unterseite des Hauptgeräts geknickt wird. Prüfen Sie vor der Wahl eines HDMI-Kabels die Anordnung und Position von Buchsen am Hauptgerät.• Dieses Gerät unterstützt HDCP Version 2.2, eine Kopierschutztechnologie. Für 4K-Video-Wiedergabe schließen Sie das Gerät an die HDMI-Eingangsbuchse (kompatibel mit HDCP 2.2) eines HDCP 2.2-kompatiblen Fernsehers sowie an die HDMI-Ausgangsbuchse eines HDCP 2.2-kompatiblen BD/DVD-Players an.• Verwenden Sie für die Wiedergabe von 3D- und 4K-Videoinhalten ein hochwertiges High-Speed-HDMI-Kabel.ARC-kompatibler (Audio Return Channel; Audio-Rückkanal) Fernseher• Schließen Sie an der ARC-kompatiblen Buchse des Fernsehers (mit „ARC“ gekennzeichnet) ein HDMI-Kabel an.• Video- und Audio-Inhalt von Wiedergabegeräten kann auch dann an den Fernseher ausgegeben werden, wenn dieses Gerät ausgeschaltet ist (HDMI-Signaldurchleitung).Was ist der Audio Return Channel (ARC; Audio-Rückkanal)?Damit das Gerät Audio von einem Fernseher wiedergeben kann, muss der Fernseher normalerweise sowohl über ein Audiokabel als auch über ein HDMI-Kabel mit dem Gerät verbunden sein. Wenn der Fernseher jedoch Audio Return Channel (ARC) unterstützt, können Fernseher-Audiosignale in das Gerät über das HDMI-Kabel eingegeben werden, über welches Videosignale vom Gerät zum Fernseher ausgegeben werden.Kabel-, Satellit- bzw. Netzwerk-Set-Top-Box oder BD/DVD-Player

1. Nehmen Sie die Kappe

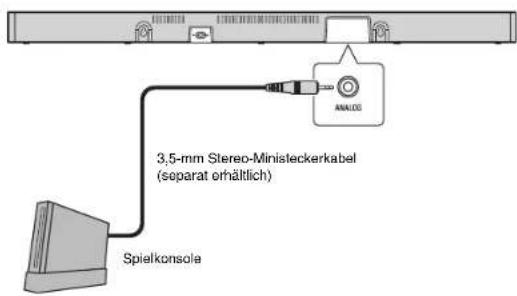

ab. 2. Prüfen Sie die Ausrichtung des : Videosignale: AudiosignaleVerwenden Sie zum Verbinden des Hauptgeräts mit einem nicht ARC-kompatiblen Fernseher das Lichtleiterkabel (mitgeliefert).VORBEREITUNG ➤ Anschlüsse De 55 b Anschließen einer Spielkonsole über die analoge Buchse Schließen Sie ein externes Gerät, wie etwa eine Spielkonsole oder einen Fernseher ohne optischdigitalen Audioausgang, an die ANALOG-Eingangsbuchse des Hauptgeräts an. c Anschließen des Netzkabels Sobald alle Anschlüsse hergestellt wurden, schließen Sie die mitgelieferten Netzkabel an die Buchsen AC IN des Hauptgeräts und des Subwoofers an, um die Netzkabel dann an Netzsteckdosen anzuschließen. VORSICHT

• Wenn die Lautstärke an dem anderen Gerät, das an der ANALOG- ANALOG-Eingangsbuchse des Geräts angeschlossen ist, geregelt werden kann, stellen Sie die Lautstärke des anderen Geräts auf denselben Pegel wie bei anderen Geräten ein, die an den HDMI-Eingangsbuchsen des Geräts angeschlossen sind, um zu verhindern, dass die Lautstärke größer als erwartet ist. 3,5-mm Stereo-Ministeckerkabel (separat erhältlich)SpielkonsoleAn eine NetzsteckdoseAn eine NetzsteckdoseHauptgerätSubwoofer56 De VORBEREITUNG ➤ Anschlüsse d Einschalten des Geräts Drücken Sie z (Ein/Aus) auf der Fernbedienung oder berühren Sie z/CONNECT am Hauptgerät. Das Hauptgerät schaltet ein, und das Hauptgerät und der Subwoofer werden automatisch drahtlos verbunden. Nach erfolgreichem Verbindungsaufbau leuchtet die Anzeige * an der Rückwand des Subwoofers, und das Gerät ist wiedergabebereit. HINWEIS

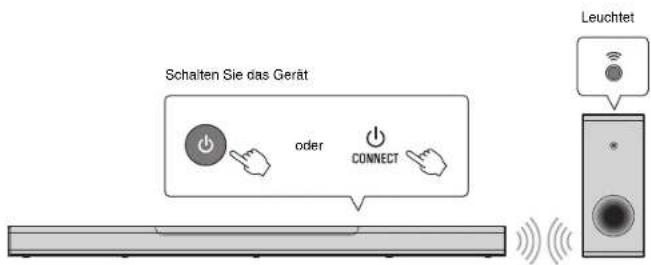

• Wenn die Anzeige * am Subwoofer nicht ordnungsgemäß leuchtet, lesen Sie bei „Es ist kein Ton vom Subwoofer zu hören“ in der Bedienungsanleitung nach.Leuchtet oder Schalten Sie das GerätWIEDERGABE ➤ Bedienungsvorgänge De 57 WIEDERGABE Bedienungsvorgänge

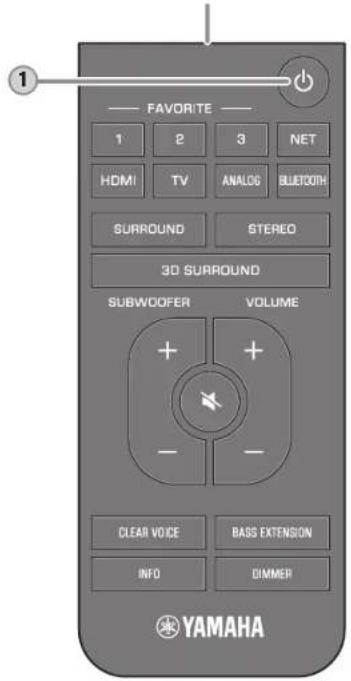

Fernbedienungssignalübertrager Überträgt Infrarotsignale. Taste z (Ein/Aus) Schaltet das Gerät ein oder aus.Hauptgerät EingeschaltetAusgeschaltet/Netzwerk-StandbySubwoofer EingeschaltetAusgeschaltet/Netzwerk-StandbyHINWEIS• Wenn das Gerät nach dem Kauf zum ersten Mal eingeschaltet wird, blinkt die Anzeige * am Hauptgerät langsam.Während die Anzeige * blinkt, können Netzwerkeinstellungen von Ihrem iOS -Gerät (z. B. von einem iPhone) auf das Gerät übertragen werden, um das Gerät mit einem Drahtlosnetzwerk zu verbinden. Einzelheiten zu Einstellungen finden Sie bei „Netzwerk-Verbindungsaufbau mit der WAC-Funktion“ in der Bedienungsanleitung. Betätigen Sie eine Taste an der Fernbedienung, um diese Funktion aufzuheben, wenn sie nicht verwendet wird.Die Anzeige* blinkt nicht, wenn die Buchse NETWORK des Geräts über ein Kabel mit einem Router verbunden ist (kabelgebundene Verbindung).Die Anzeige für die zuletzt gewählte Eingangsquelle leuchtet.Zeigt die Surround-Einstellung und den Netzwerk- oder Bluetooth-Verbindungsstatus an.Aus LeuchtetLeuchtet 158 De WIEDERGABE ➤ Bedienungsvorgänge

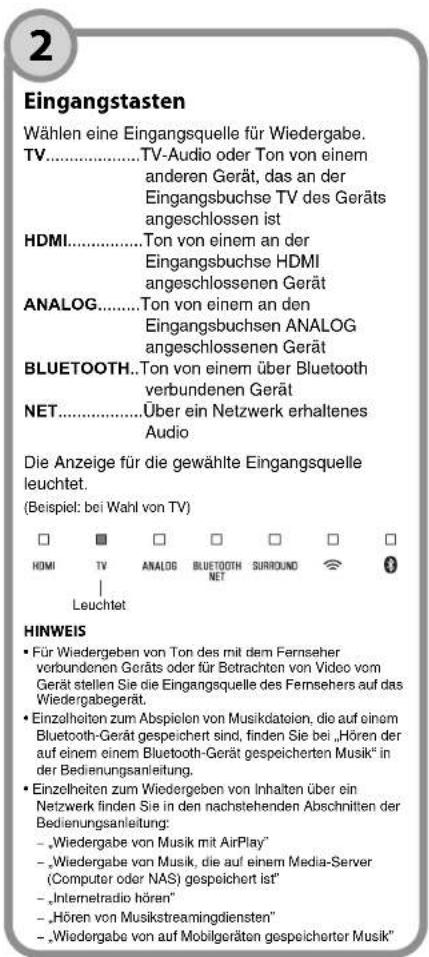

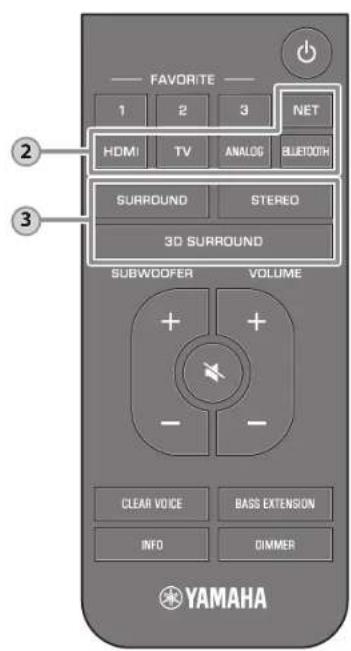

Eingangstasten Wählen eine Eingangsquelle für Wiedergabe. TV ....................TV-Audio oder Ton von einem anderen Gerät, das an der Eingangsbuchse TV des Geräts angeschlossen ist HDMI................Ton von einem an der Eingangsbuchse HDMI angeschlossenen Gerät ANALOG .........Ton von einem an den Eingangsbuchsen ANALOG angeschlossenen Gerät BLUETOOTH ..Ton von einem über Bluetooth verbundenen Gerät NET..................Über ein Netzwerk erhaltenes Audio Die Anzeige für die gewählte Eingangsquelle leuchtet. (Beispiel: bei Wahl von TV)HINWEIS• Für Wiedergeben von Ton des mit dem Fernseher verbundenen Geräts oder für Betrachten von Video vom Gerät stellen Sie die Eingangsquelle des Fernsehers auf das Wiedergabegerät.• Einzelheiten zum Abspielen von Musikdateien, die auf einem Bluetooth-Gerät gespeichert sind, finden Sie bei „Hören der auf einem einem Bluetooth-Gerät gespeicherten Musik“ in der Bedienungsanleitung.• Einzelheiten zum Wiedergeben von Inhalten über ein Netzwerk finden Sie in den nachstehenden Abschnitten der Bedienungsanleitung:− „Wiedergabe von Musik mit AirPlay”− „Wiedergabe von Musik, die auf einem Media-Server (Computer oder NAS) gespeichert ist”− „Internetradio hören”− „Hören von Musikstreamingdiensten”− „Wiedergabe von auf Mobilgeräten gespeicherter Musik”Leuchtet

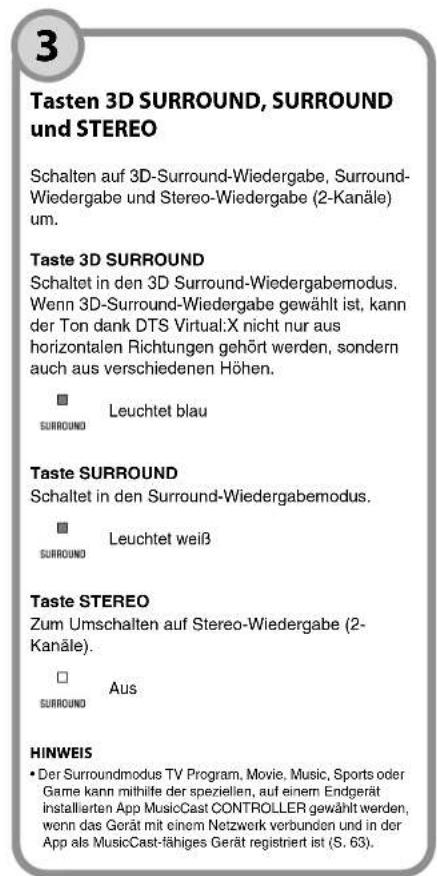

Tasten 3D SURROUND, SURROUND und STEREO Schalten auf 3D-Surround-Wiedergabe, Surround- Wiedergabe und Stereo-Wiedergabe (2-Kanäle) um. Taste 3D SURROUND Schaltet in den 3D Surround-Wiedergabemodus. Wenn 3D-Surround-Wiedergabe gewählt ist, kann der Ton dank DTS Virtual:X nicht nur aus horizontalen Richtungen gehört werden, sondern auch aus verschiedenen Höhen. Leuchtet blau Taste SURROUND Schaltet in den Surround-Wiedergabemodus. Leuchtet weiß Taste STEREO Zum Umschalten auf Stereo-Wiedergabe (2- Kanäle). Aus HINWEIS• Der Surroundmodus TV Program, Movie, Music, Sports oder Game kann mithilfe der speziellen, auf einem Endgerät installierten App MusicCast CONTROLLER gewählt werden, wenn das Gerät mit einem Netzwerk verbunden und in der App als MusicCast-fähiges Gerät registriert ist (S. 63). 3WIEDERGABE ➤ Bedienungsvorgänge De 59

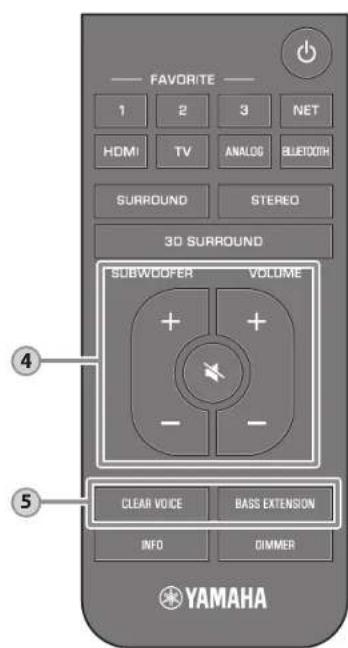

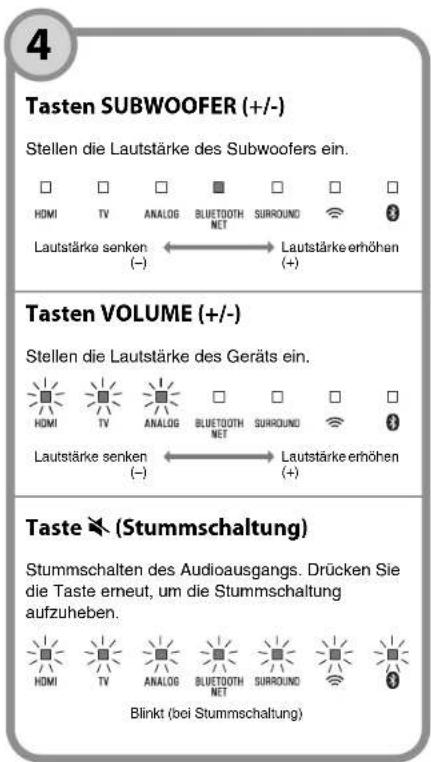

Tasten SUBWOOFER (+/-) Stellen die Lautstärke des Subwoofers ein. Tasten VOLUME (+/-) Stellen die Lautstärke des Geräts ein. Taste | (Stummschaltung) Stummschalten des Audioausgangs. Drücken Sie die Taste erneut, um die Stummschaltung aufzuheben. Lautstärke senken Lautstärke erhöhen Lautstärke senken Lautstärke erhöhen Blinkt (bei Stummschaltung)

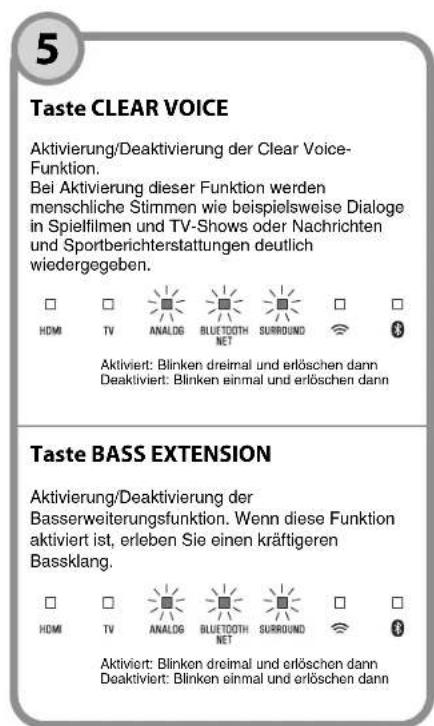

Taste CLEAR VOICE Aktivierung/Deaktivierung der Clear Voice- Funktion. Bei Aktivierung dieser Funktion werden menschliche Stimmen wie beispielsweise Dialoge in Spielfilmen und TV-Shows oder Nachrichten und Sportberichterstattungen deutlich wiedergegeben. Taste BASS EXTENSION Aktivierung/Deaktivierung der Basserweiterungsfunktion. Wenn diese Funktion aktiviert ist, erleben Sie einen kräftigeren Bassklang. Aktiviert: Blinken dreimal und erlöschen dannDeaktiviert: Blinken einmal und erlöschen dannAktiviert: Blinken dreimal und erlöschen dannDeaktiviert: Blinken einmal und erlöschen dann 560 De WIEDERGABE ➤ Bedienungsvorgänge

Taste INFO Drücken Sie INFO, um den Typ des abgespielten Audiosignals sowie die Einstellungen von Funktionen wie die Basserweiterungsfunktion zu prüfen. Die Anzeigen am Gerät geben nach Drücken von INFO Auskunft zu den nachstehenden Audioinformationen. a Zeigen den Typ des Audiosignals. HDMI leuchtet (weiß): Dolby Digital HDMI leuchtet (rot): DTS TV leuchtet (weiß): AAC HDMI und TV aus: PCM-/analoges Eingangssignal/kein Eingangssignal b Zeigen, ob Dolby Pro Logic II aktiviert oder deaktiviert ist. Dolby Pro Logic II wird automatisch aktiviert, wenn 2-Kanal- Stereosignale mit Surround-Klang wiedergegeben werden. Leuchtet: Aktiviert Aus: Deaktiviert c Zeigen die Einstellung der Basserweiterungsfunktion. Leuchtet: Aktiviert Aus: Deaktiviert d Zeigen die Einstellung der Clear Voice- Funktion. Leuchtet: Aktiviert Aus: Deaktiviert e Zeigen die Einstellung der Netzwerk- Standby-Funktion. Leuchtet: Aktiviert Aus: Deaktiviert f Zeigen die Einstellung der Bluetooth- Funktion. Leuchtet (blau): Aktiviert Aus: Deaktiviert abcde f 6WIEDERGABE ➤ Bedienungsvorgänge De 61

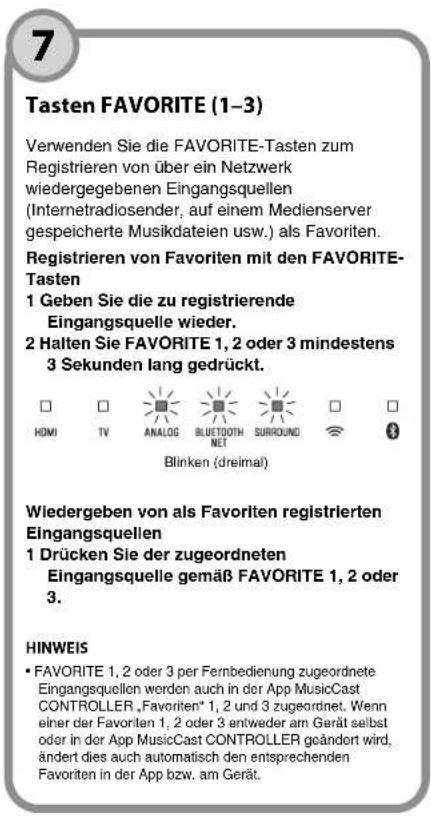

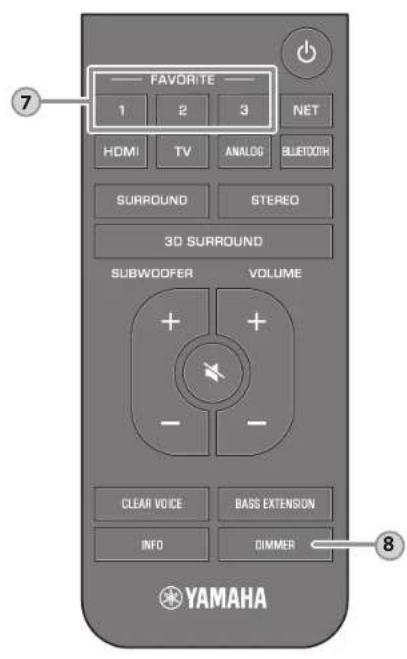

Tasten FAVORITE (1–3) Verwenden Sie die FAVORITE-Tasten zum Registrieren von über ein Netzwerk wiedergegebenen Eingangsquellen (Internetradiosender, auf einem Medienserver gespeicherte Musikdateien usw.) als Favoriten. Registrieren von Favoriten mit den FAVORITE- Tasten 1 Geben Sie die zu registrierende Eingangsquelle wieder. 2 Halten Sie FAVORITE 1, 2 oder 3 mindestens 3 Sekunden lang gedrückt. Wiedergeben von als Favoriten registrierten Eingangsquellen 1 Drücken Sie der zugeordneten Eingangsquelle gemäß FAVORITE 1, 2 oder

HINWEIS• FAVORITE 1, 2 oder 3 per Fernbedienung zugeordnete Eingangsquellen werden auch in der App MusicCast CONTROLLER „Favoriten“ 1, 2 und 3 zugeordnet. Wenn einer der Favoriten 1, 2 oder 3 entweder am Gerät selbst oder in der App MusicCast CONTROLLER geändert wird, ändert dies auch automatisch den entsprechenden Favoriten in der App bzw. am Gerät.Blinken (dreimal)

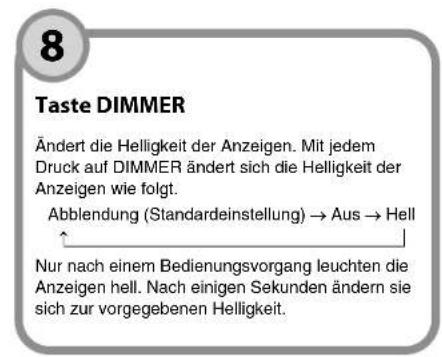

Taste DIMMER Ändert die Helligkeit der Anzeigen. Mit jedem Druck auf DIMMER ändert sich die Helligkeit der Anzeigen wie folgt. Abblendung (Standardeinstellung) → Aus → Hell

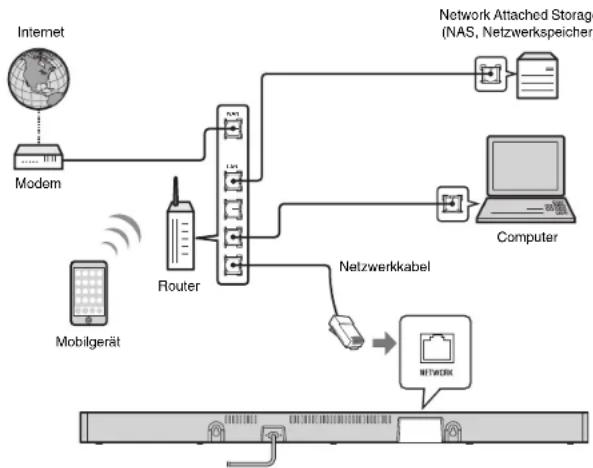

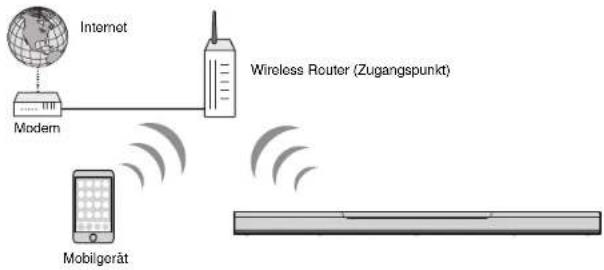

Nur nach einem Bedienungsvorgang leuchten die Anzeigen hell. Nach einigen Sekunden ändern sie sich zur vorgegebenen Helligkeit. 862 De NETZWERKE ➤ Verbinden mit einem Netzwerk NETZWERKE Verbinden mit einem Netzwerk Netzwerkfunktionen und die MusicCast CONTROLLER-App Eine Netzwerkverbindung ermöglicht den Empfang von Internetradiosendern oder Musik-Streaming-Diensten und die Wiedergabe von Musikdateien mit AirPlay oder Wiedergabe von auf Ihrem Computer gespeicherten Musikdateien (Medienserver) über dieses Gerät. In den meisten Fällen ist die „MusicCast CONTROLLER”-App für Endgeräte zur Wiedergabe erforderlich. Installieren und verwenden Sie die MusicCast CONTROLLER- App auf Ihrem Endgerät, um Musikdateien abzuspielen. Gehen Sie von der Netzwerkverbindung zur Wiedergabe in der folgenden Reihenfolge vor.

• AirPlay kann verwendet werden, um Musikdateien ohne Gebrauch der MusicCast CONTROLLER-App abzuspielen. HINWEIS• Um die Netzwerkfunktion nutzen zu können, müssen das Gerät, Ihr Computer und Endgerät mit demselben Router verbunden sein. • Bei Verwendung eines Mehrfach-SSID-Routers kann der Zugang zum Gerät je nach zu verbindendem SSID beschränkt sein. Verbinden Sie dieses Gerät und das Endgerät mit demselben SSID.• Auf Ihrem Computer installierte Sicherheitssoftware oder gewisse Netzwerkgeräteeinstellungen (wie Firewall) könnten den Zugang des Geräts zu Ihrem Computer oder zu Internetradiosendern blockieren. In diesem Fall ändern Sie die Sicherheitssoftware- und/oder Netzwerkgeräteeinstellungen.• Eine Netzwerkverbindung kann nicht hergestellt werden, wenn der MAC-Adressenfilter bei Ihrem Router aktiviert ist. Überprüfen Sie die Einstellungen Ihres Routers.• Um die Subnetzmaske Ihres Routers manuell zu konfigurieren, übernehmen Sie das von diesem Gerät verwendete Subnetz für alle Geräte.• Wenn Internetdienste genutzt werden sollen, empfiehlt sich eine Breitbandverbindung.• Das Gerät kann nicht mit einem Netzwerk, das manuelle Einrichtung erfordert, verbunden werden. Schließen Sie das Gerät an einen DHCP-fähigen Router an. Kabelgebundene Netzwerkverbindungen Für eine kabelgebundene Netzwerkverbindung schließen Sie das Gerät mithilfe eines STP-Netzwerkkabels (gerades Kabel der Kategorie 5 oder höher, separat erhältlich) an den Router an. HINWEIS• Falls sich Netzwerkverbindungen oder -einstellungen geändert haben, verwenden Sie die MusicCast CONTROLLER-App, um das Gerät mit einem Netzwerk zu verbinden, und registrieren Sie das Gerät erneut als ein MusicCast-fähiges Gerät (S. 63). a Wählen Sie eine kabelgebundene Netzwerkverbindung (S. 62) oder eine drahtlose Netzwerkverbindung (S. 63). b Verwenden Sie die MusicCast CONTROLLER-App, um das Gerät mit einem Netzwerk zu verbinden und das Gerät als ein MusicCast-fähiges Gerät zu registrieren (S. 63). c Verwenden Sie zum Wiedergeben von Musik über ein Netzwerk die App MusicCast CONTROLLER*. Einzelheiten zum Wiedergeben von Musik über ein Netzwerk finden Sie in der Bedienungsanleitung. LAN WAN InternetComputerNetzwerkkabelModemMobilgerätRouterNetwork Attached Storage (NAS, Netzwerkspeicher)NETZWERKE ➤ Verbinden mit einem Netzwerk De 63 Drahtlose Netzwerkverbindungen Verbinden Sie das Gerät mit einem Wireless Router (Zugangspunkt), um ein Netzwerk zu verwenden. Wenn das Gerät mit einem Drahtlosnetzwerk verbunden ist, leuchtet die Anzeige *. HINWEIS• Wenn das Gerät und der Wireless Router (Zugangspunkt) zu weit voneinander entfernt sind, kann das Gerät die Verbindung zum Wireless Router (Zugangspunkt) unter Umständen nicht aufbauen. In diesem Fall bringen Sie die Geräte näher zueinander. Verbinden mit der MusicCast CONTROLLER-App (Registrieren des Geräts als ein MusicCast-fähiges Gerät) Installieren Sie die MusicCast CONTROLLER-App auf Ihrem Endgerät, um das Gerät mit einem Netzwerk zu verbinden und es als ein MusicCast-fähiges Gerät zu registrieren. HINWEIS• Vergewissern Sie sich zuerst, dass Ihr Endgerät mit Ihrem Heim-Router verbunden ist.• In diesem Abschnitt werden MusicCast CONTROLLER-App-Bildschirme, die auf Englisch auf einem iPhone angezeigt werden, als Beispiele verwendet.• MusicCast CONTROLLER-App-Bildschirme und Menüpunkte können ohne Vorankündigung geändert werden. 1 Installieren Sie die MusicCast CONTROLLER-App auf Ihrem Endgerät, und öffnen Sie die App. Suchen Sie nach „MusicCast CONTROLLER“ im App Store oder in Google Play. 2 Tippen Sie auf „Einrichtung”. InternetWireless Router (Zugangspunkt)ModemMobilgerätLeuchtet64 De NETZWERKE ➤ Verbinden mit einem Netzwerk 3 Schalten Sie das Gerät ein, und tippen Sie dann auf „Weiter”. 4 Berühren und halten Sie z/CONNECT, bis die Anzeige * am Gerät zu blinken beginnt. 5 Folgen Sie den Bildschirmanweisungen, um die Netzwerkeinstellungen zu konfigurieren. HINWEIS

• Wenn ein Bildschirm wie der nachstehend gezeigte erscheint, folgen Sie den Bildschirmanweisungen, um die Netzwerkeinstellungen zu konfigurieren.

• Wenn ein Bildschirm wie der links unten gezeigte erscheint, wählen Sie das Netzwerk, mit dem das Gerät verbunden werden soll, und geben Sie das Passwort des Routers (Kodierungsschlüssel) ein. Das Passwort des Routers (Kodierungsschlüssel) ist häufig am Router selbst vermerkt. Einzelheiten entnehmen Sie bitte der mit dem Router gelieferten Dokumentation. Blinkt

1. Verwenden Sie den Home-Knopf an Ihrem Endgerät,

um zum Startbildschirm zurückzugelangen.

2. Wählen Sie „Wi-Fi“ von „Settings“ aus.

3. Wählen Sie „MusicCastSetup“ von „CHOOSE A

NETWORK...“ aus. Wenn die Anweisungen am Bildschirm zur Eingabe des MusicCastSetup- Passworts auffordern, geben Sie das am Bildschirm angezeigte Passwort ein.

4. Verwenden Sie den Home-Knopf an Ihrem Endgerät,

um zur MusicCast CONTROLLER-App zurückzugelangen. Password for ABCD_1234ABCD_1234PasswordYAS-408ABCD_1234NETZWERKE ➤ Verbinden mit einem Netzwerk De 65 6 Um das Gerät als ein MusicCast-fähiges Gerät zu registrieren, konfigurieren Sie die folgenden Punkte.

• Bezeichnung des Standorts („Haus“, „Johanns Haus“ o. dgl.)

• Bezeichnung und Foto des Raums, in dem das Gerät installiert ist Bezeichnung des Standorts sowie Bezeichnung und Foto des Raums, in dem das Gerät installiert ist, können später geändert werden. Die Netzwerkverbindung mit der App MusicCast CONTROLLER ist nun abgeschlossen und das Gerät wurde als MusicCast-fähiges Gerät registriert. HINWEIS
• Wenn bereits ein anderes MusicCast-fähiges Gerät bei der MusicCast CONTROLLER-App registriert ist, tippen Sie beim Raumauswahlbildschirm auf ~ (Einstellungen), und wählen Sie dann „Neues Gerät hinzufügen” aus, um das Gerät zur App hinzuzufügen.Tippen66 De Technische Daten Technische Daten Technische Daten (YAS-CU408) Verstärkerbereich Maximale Nennleistung Front L/R 50 W × 2 Kanäle Lautsprecherbereich Front L/R Art Akustische Aufhängung (nicht- magnetische Abschirmung) Tonerzeuger 4,6 cm Konus × 4 Frequenzgang 160 Hz bis 9 kHz Impedanz 4 Ω (8 Ω × 2) Hochtöner Tonerzeuger 2,5 cm Kalotte × 2 Frequenzgang 9 kHz bis 23 kHz Impedanz 4 Ω Decoder Unterstütztes Audiosignal (HDMI-/optischer Eingang) PCMl (bis zu 5.1-Kanäle) Dolby Digital (bis zu 5.1ch) DTS Digital Surround (bis zu 5.1ch) Eingangsbuchsen HDMI 1 (HDMI IN) Digital (Optisch) 1 (TV) Analog (3,5-mm Stereo- Miniklinke) 1 (ANALOG) Ausgangsbuchsen HDMI 1 (HDMI OUT (ARC)) Weitere Buchsen USB 1 (UPDATE ONLY) LAN 1 (NETWORK) Bluetooth Bluetooth Version Ver 4.2 Unterstützte Profile A2DP, AVRCP Unterstützte Codecs Sink: SBC, AAC Bluetooth-Klasse Bluetooth Class 2 Bereich (Sichtlinie) Ca. 10 m Unterstützte Content Protection-Methode SCMS-T (Sink) Funkfrequenz Modelle für Großbritannien und Europa 2402 MHz bis 2480 MHz Maximale Ausgangsleistung (E.I.R.P) Modelle für Großbritannien und Europa 6,5 dBm (4,5 mW) Netzwerk Ethernet-Standard 100BASE-TX/10BASE-T Unterstützte Codecs WAV (nur PCM-Format) /AIFF/FLAC: bis zu 192 kHz ALAC: bis zu 96 kHz MP3/WMA/MPEG-4 AAC: bis zu 48 kHz PC-Client-Funktion AirPlay-unterstützt Internetradio Wi-Fi WLAN-Standards IEEE 802.11 a/b/g/n/ac*

• Nur Kanalbandbreite 20 MHz Funkfrequenzband 2,4 GHz/5 GHz Verfügbare Sicherheitsmethoden WEP, WPA2-PSK (AES), Mixed-Modus Funkfrequenz Modelle für Großbritannien und Europa 2,4 GHz Band 2402 MHz bis 2482 MHz (20 MHz) 5 GHz Band 5170 MHz bis 5250 MHz (20 MHz) 5250 MHz bis 5330 MHz (20 MHz) 5490 MHz bis 5710 MHz (20 MHz) 5735 MHz bis 5835 MHz (20 MHz) Maximale Ausgangsleistung (E.I.R.P) Modelle für Großbritannien und Europa 2,4 GHz Band 19,2 dBm (83,2 mW) 5 GHz Band 5170 MHz bis 5250 MHz (20 MHz): 21,5 dBm (141,3 mW) 5250 MHz bis 5330 MHz (20 MHz): 21,8 dBm (151,4 mW) 5490 MHz bis 5710 MHz (20 MHz): 24,1 dBm (257,0 mW) 5735 MHz bis 5835 MHz (20 MHz): 13,5 dBm (22,4 mW)Technische Daten De 67 Technische Daten (NS-WSW43) Die technischen Daten des Subwoofers sind wie folgt. HINWEIS
• Der Inhalt dieses Handbuchs gilt für die zum Zeitpunkt der Veröffentlichung aktuellen technischen Daten. Das neueste Handbuch können Sie als Datei von der Yamaha-Website herunterladen.AllgemeinesStromversorgung Modelle für USA und Kanada 120 V (U~), 60 HzModell für Australien 240 V (U~), 50 HzModelle für Europa, Asien und Russland110 bis 240 V Wechselstrom, 50/60 HzModell für United Kingdom 230 V (U~), 50 HzModell für Taiwan 110 V (U~), 60 HzModell für China 220 V (U~), 50 HzModell für Korea 220 V (U~), 60 HzLeistungsauf-nahme 30 W Leistungsauf-nahme im StandbyModelle für USA, Kanada und TaiwanHDMI Steuerung CEC Aus, Netzwerk Standby Aus0,4 WHDMI Steuerung CEC Aus, Netzwerk Standby Ein (Kabelgebunden/Wi-Fi/Bluetooth)1,6/1,8/1,7 WHDMI Steuerung CEC Ein, Netzwerk Standby Aus0,7 WHDMI Steuerung CEC Ein, Netzwerk Standby Ein2,2 WModelle für United Kingdom und Europa, und andere ModelleHDMI Steuerung CEC Aus, Netzwerk Standby Aus0,4 WHDMI Steuerung CEC Aus, Netzwerk Standby Ein (Kabelgebunden/Wi-Fi/Bluetooth)1,6/1,8/1,7 WHDMI Steuerung CEC Ein, Netzwerk Standby Aus0,7 WHDMI Steuerung CEC Ein, Netzwerk Standby Ein2,2 WAbmessungen (B x H x T)980 x 60 x 110,5 mmGewicht 2,7 kgVerstärkerbereichMaximale Nennleistung 100 WLautsprecherbereichArt Bassreflex (nicht-magnetische Abschirmung)Tonerzeuger 16 cm Konus × 1Frequenzgang 40 Hz bis 160 HzImpedanz 2 ΩFunkfrequenzband 2,4 GHzFunkfrequenz Modelle für Großbritannien und Europa2405,35 MHz bis 2477,35 MHzMaximale Ausgangsleistung (E.I.R.P)Modelle für Großbritannien und Europa9,0 dBm (8 mW)Übertragungsbereich 10 m (ohne Störung)AllgemeinesStromversorgung Modelle für USA und Kanada 120 V (U~), 60 HzModelle für Europa, Asien und Russland110 bis 240 V Wechselstrom, 50/60 HzModell für United Kingdom 230 V (U~), 50 HzModell für Taiwan 110 V (U~), 60 HzModell für Korea 220 V (U~), 60 HzModell für China 220 V (U~), 50 HzModell für Australien 240 V (U~), 50 HzLeistungsaufnahme 19 WLeistungsaufnahme im StandbyModelle für USA, Kanada und Taiwan0,8 WModelle für United Kingdom und Europa, und andere Modelle0,8 WAbmessungen (B × H × T) 180 × 417 × 405 mmGewicht 9,4 kg68 Sv Innehåll Innan du använder enheten .............................................. 69 Egenskaper...........................................................................................................69 FÖRBEREDELSER Medföljande tillbehör ........................................................ 70 Delarnas namn och funktioner.......................................... 72 Installering .......................................................................... 75 Anslutningar ....................................................................... 76 UPPSPELNING Användning......................................................................... 79 NÄTVERK Ansluta till ett nätverk........................................................ 84 Specifikationer.................................................................... 88 Angående denna Snabbuppstartsguide Denna Snabbuppstartsguide erbjuder grundläggande inställning för användning av och funktioner på enheten. Enheten är utrustad med ett antal andra funktioner som inte är beskrivna i detta dokument. Mer information om produkten finns i Bruksanvisning på Yamaha webbsida. Följ en av nedan metoder för att se senaste Bruksanvisning. I HTML-format
