BEDIENUNGSANLEITUNG Eco Wheeler 400 SD Güde

TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |

SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG

----------------------DE Originalbetriebsanleitung

Aus Gründen der Qualitätssicherung wird jedes Gerät einem Probelauf unterzogen und mit Motorenöl befüllt. Vor dem Transport wird das Öl wieder abgelassen, es können sich jedoch Rückstände von Motorenöl am Messstab benden. Bitte trotzdem Ölstand gewissenhaft über-prüfen und Motorenöl nachfüllen.

Der Motor startet nicht

Automatischer Vorschub funktioniert nicht

Reinigung / Wartung Cleaning / Maintenance Nettoyage / Entretien Pulizia / Manutenzione Schoonmaken / Onderhoud Čištění / Údržba Čistenie / Údrzba Tisztítás / Karbantartás Čiščenje / Vzdrževanje Čišćenje / Održavanje Чистене / Поддръжка Curățare / Întreţinere Čišćenje / Održavanje22 DEUTSCH DEDE Informationen zur Lärm- verminderung Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken sie die Arbeitsdauer auf das Notwendigste. Zu ihrem persön- lichen Schutz und Schutz in der Nähe bendlicher Personen ist ein geeigneter Gehörschutz zu tragen. Bestimmungsgemäße Verwendung Der Rasenmäher ist für das Schneiden von Rasen und Grasächen mit einer maximalen Hang-Steigung von 20° im privaten Haus- und Hobbygarten bestimmt. Dieses Gerät darf nur wie angegeben bestimmungs

gemäß verwendet werden. Bei Nichtbeachtung derBestimmungen, aus den allgemein gültigen Vorschriftensowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden. Benutzen Sie das Gerät nur im Außenbe- reichund niemals in geschlossenen oder schlechtbelüfteten Räumen. Der Rasenmäher darf nicht eingesetzt werden zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachpan- zungen oder in Balkonkästen. Weiterhin darf der Rasenmäher nicht als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten sowie zum Einebnen von Bodenunebenheiten verwendet werden. Anforderungen an den Bediener Lassen Sie niemals Kinder mit dem Gerät arbeiten. Lassen Sie niemals Erwachsene ohne ordnungsge- mäße Einweisung mit dem Gerät arbeiten. Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben. Qualikation: Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualikation für den Gebrauch des Gerätes notwen

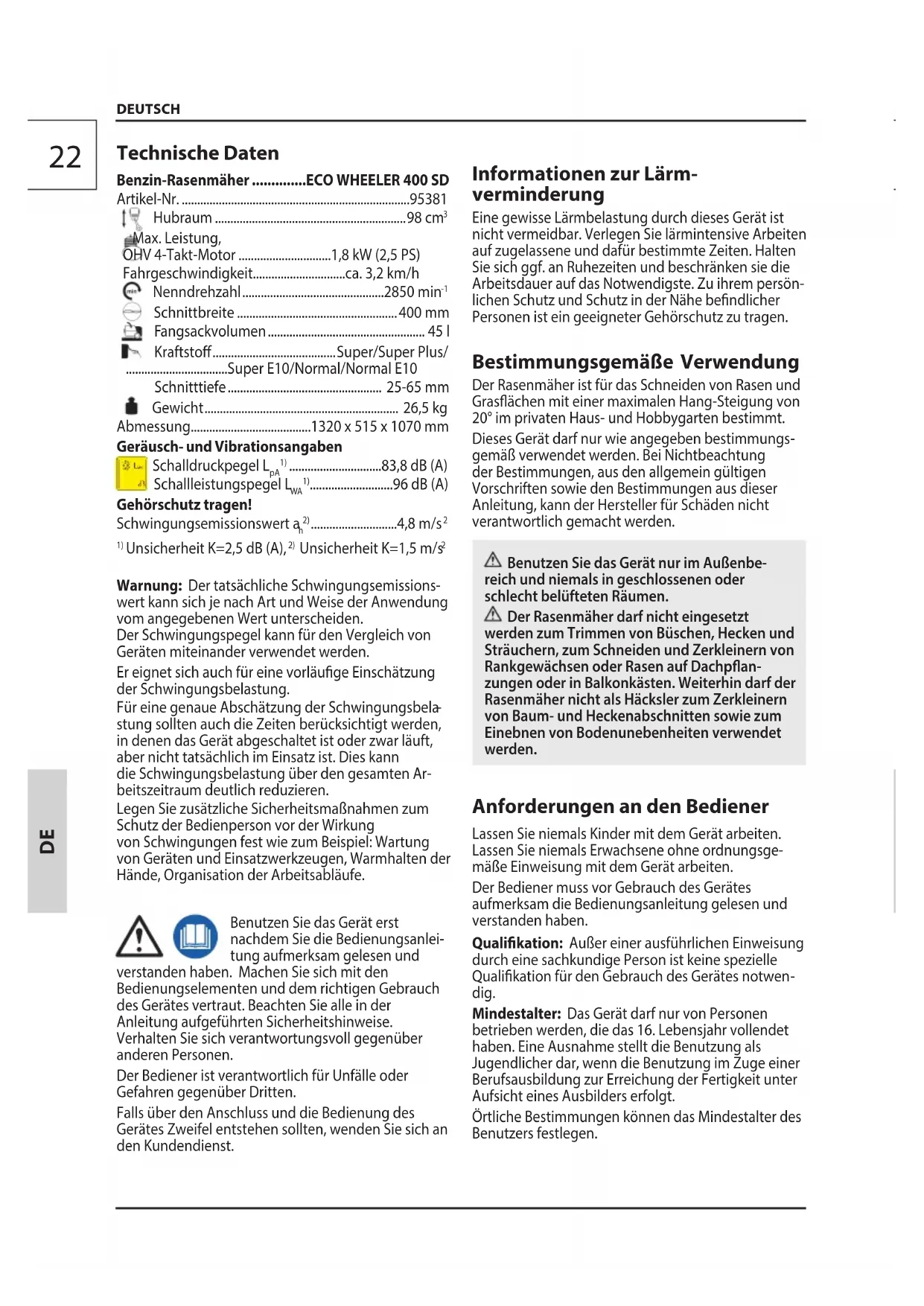

dig. Mindestalter: Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. Technische Daten Benzin-Rasenmäher ..............ECO WHEELER 400 SD Artikel-Nr. ..........................................................................95381 Hubraum ..............................................................98 cm

...........................96 dB (A) Gehörschutz tragen! Schwingungsemissionswert a

Unsicherheit K=2,5 dB (A),

Unsicherheit K=1,5 m/s

Warnung: Der tatsächliche Schwingungsemissions- wert kann sich je nach Art und Weise der Anwendung vom angegebenen Wert unterscheiden. Der Schwingungspegel kann für den Vergleich von Geräten miteinander verwendet werden. Er eignet sich auch für eine vorläuge Einschätzung der Schwingungsbelastung. Für eine genaue Abschätzung derSchwingungsbela

stung sollten auch die Zeitenberücksichtigt werden, in denen das Gerätabgeschaltet ist oder zwar läuft, aber nichttatsächlich im Einsatz ist. Dies kann dieSchwingungsbelastung über den gesamtenAr- beitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmenzum Schutz der Bedienperson vor der Wirkung vonSchwingungen fest wie zum Beispiel: Wartung von Geräten und Einsatzwerkzeugen,Warmhalten der Hände, Organisation derArbeitsabläufe. Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanlei- tung aufmerksam gelesen und verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen. Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst. DEUTSCH DE23

DEUTSCH DEDE Schulung: Die Benutzung des Gerätes bedarf ledig- lich einer entsprechenden Unterweisung durch eine Sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig. Verhalten im Notfall Verletzungsgefahr! Bringen Sie Hände oder Füße nie in die Nähe von rotierenden Teilen.Halten Sie immer Abstand zur Auswurfönung. Verbrennungsgefahr! Einige Maschinenteile werden beim Betrieb sehr heiß. Heiße Teile, z.B. Motor und Schalldämpfer nicht berühren. Leiten Sie die der Verletzung entsprechend notwen

digen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualizierte ärztliche Hilfe an. Be- wahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz gribereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

3. Zahl der Verletzten

4. Art der Verletzungen

Symbole Achtung! Bedienungsanleitung lesen Gehörschutz tragen! Schutzbrille tragen! Achtung heiße Oberäche! Verbrennungsgefahr! Warnung vor wegschleudernden Teilen Abstand von Personen! Achten Sie darauf, dass sich keine Per- sonen im Gefahrenbereich aufhalten. Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen. Während des Betriebs ausreichend Ab- stand zum Mähmesser halten. Achtung, Einzugsgefahr! Explosionsgefahr Motor nur im ausgeschalteten Zustand betanken. Vergiftungsgefahr! Benutzen Sie das Gerät nur im Außenbe- reichund niemals in geschlossenen oder schlechtbelüfteten Räumen. Rauchen und oenes Feuer verboten. Weisen Sie Kinder und unbefugte Perso- nen an sich stets von dem Gerät fern zu halten. Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es nicht in nasser oder feuchter Umgebung. Sicherheitsschuhe mit Schnittschutz, griger Sohle und Stahlkappe tragen! Kraftsto ist leicht entammbar Achtung heiße Oberäche! Warnung vor gefährlicher elektrischer Spannung Vor Nässe schützen Packungsorientierung Oben24 DEUTSCH DEDE Sicherheitshinweise WARNUNG Lesen Sie alle Sicherheitshinweise und Anwei- sungen, auch die in der beiliegenden Broschüre. Versäumnisse bei der Einhaltung der Sicherheitshin- weise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Halten Sie Kinder und andere Personen sowie Tiere während der Benutzung des Geräts fern. Der Mindest-Sicherheitsabstand beträgt 5 m. Tragen Sie persönliche Schutzausrüstung. Tragen Sie feste Schuhe und lange Hosen. Benutzen Sie das Gerät nie barfuß oder in leichten Sandalen. Tragen Sie Schutzhandschuhe, wenn dies notwendig ist. Benutzen Sie das Gerät nur bei Tageslicht oder in gut beleuchteter Umgebung. Überprüfen Sie sorgfältig das Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können. Vermeiden Sie den Gebrauch des Geräts auf nassem Gras, soweit möglich. Kraftsto ist leicht entammbar. Bewahren Sie Kraftsto nur in dafür zugelassenen Behältern auf. Maschine nur im Freien und nicht in der Nähe von oenen Flammen bzw. brennenden Zigaretten tanken. Tanken Sie vor dem Starten der Maschine. Während der Motor läuft oder noch heiß ist, darf nicht nachgetankt werden oder der Tankdeckel geönet werden. Achten Sie darauf, dass kein Kraftsto verschüt

tet wird. Falls Kraftsto übergelaufen ist, darf der Motor nicht gestartet werden. Entfernen Sie das Gerät von der verschmutzten Stelle und vermeiden Sie jeglichen Zündversuch, bis sich die Kraftstodämpfe verüchtigt haben. Alle Deckel wieder fest auf Kraftstotanks und Kraftstobehältern anbringen. Vor Erstinbetriebnahme muss der Motor unbedingt mit Motorenöl befüllt werden. Überprüfen Sie vor jeder Inbetriebnahme den Öl

stand. Füllen Sie ggf. Motorenöl nach. Führen Sie vor Benutzung stets eine Sichtprüfung durch, um festzustellen, ob das Gerät, insbesonders Schneiderwerkzeuge, Befestigungsteile und die gesamte Schneideeinheit, beschädigt ist. Vor dem Gebrauch immer mit einer Sichtprüfung sicherstellen, dass Mähmesser, Messerschrauben und die Mäheinheit nicht stumpf, abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer und Schrauben ersetzen, um Auswuchtung zu gewährleisten. Es ist strengstens untersagt, die an der Maschine bendlichen Schutzeinrichtungen zu demontieren, abzuändern oder Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen. Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus. Maschine nicht in einem geschlossenen Bereich be

treiben, in dem die gefährlichen Kohlenmonoxydgase sich sammeln können. Starten Sie den Motor erst dann, wenn Ihre Füße in sicherem Abstand von den Schneidewerkzeugen sind. Kippen Sie die Maschine nicht beim Starten. Starten Sie die Maschine nicht, wenn Sie vor der Auswurfönung stehen. Gehen Sie! Nicht rennen! Achten Sie auf sicheren Stand, besonders an Hängen. Mähen Sie nicht an übermäßig steilen Hängen. Seien Sie besonders vorsichtig, wenn Sie an Hängen die Fahrtrichtung wechseln. Seien Sie äußert vorsichtig, wenn Sie wenden und die Maschine zu sich heranziehen. Schalten Sie den Rasenmäher immer ab, wenn er getragen, gekippt oder außerhalb von Rasenächen bewegt wird. Warten Sie, bis alle rotierenden Teile zum Stillstand gekommen sind. Falls ein Fremdkörper getroen wird oder Vibrationen auftreten, müssen Sie das Gerät abstellen und den Zündkerzenstecker abziehen. Kontrollieren Sie, ob das Gerät beschädigt ist. Eventuelle Schäden reparieren. Schalten Sie die Maschine sofort ab, nachdem Sie Ihre Arbeit beendet haben. Stoppen Sie die Maschine und ziehen Sie den Zündkerzenstecker. Warten Sie, bis alle rotierenden Teile zum Stillstand gekommen sind und sich das Gerät abgekühlt hat. Ziehen Sie den Schlüssel, falls vorhanden

• wann immer Sie das Gerät verlassen

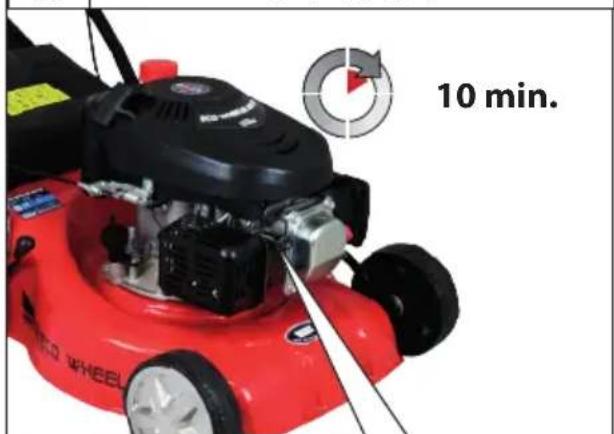

• vor dem Auftanken Maschine nicht unmittelbar nach dem Abschalten in geschlossenen Räumen abstellen, sondern im Freien abkühlen lassen. Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem mögli

cherweise Benzindämpfe mit oenem Feuer oder Funken in Berührung kommen können.25 DEUTSCH

Falls der Kraftstotank entleert werden muss, sollte dies im Freien getan werden. Am Ende der Saison sollte ein Kraftsto-Additiv zuge

fügt und mit dem Kraftsto vermischt werden.

Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei ge- werblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Man

gels im Sinne der Gewährleistung ist der Kaufbeleg, der das Kaufdatum auszuweisen hat beizufügen. Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanlei

tungund normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen. Service Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanlei- tung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklama- tionsfall identizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten nden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein. Seriennummer: Artikelnummer: Baujahr: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com Wichtige Kundeninformation Bitte beachten Sie, dass eine Rücksendung inner- halb oder auch außerhalb der Gewährleistungs- zeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strit- tige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert. Ersetzen Sie defekte Schalldämpfer. Ändern Sie nicht die Regeleinstellung des Motors und überdrehen Sie ihn nicht. Vermeiden Sie, dass die Maschine bei schlechten Wetterbedingungen betrieben wird, besonders bei Blitzgefahr. Entsorgung Die Entsorgungshinweise ergeben sich aus den Pik- togrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Schadhafte und/oder zu entsorgende Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden. Batterien, Öl und ähnliche Stoe dürfen nicht in die Umwelt gelangen. Entsorgung der Transportverpackung Die Verpackung schützt das Gerät vor Transportschä

den. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstech- nischen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich. Wartung Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen. Warten Sie, bis alle rotierenden Teile zum Stillstand gekommen sind und sich das Gerät abgekühlt hat. Maschine, insbesonders Tank- und Motorbereich, stets sauber halten. Grasauswurf und Gehäuse regelmäßig reinigen. Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl. Überprüfen Sie den Auangsack regelmäßig auf Abnutzung und Alterung. Reparaturen nur von qualiziertem Fachpersonal durchführen lassen. Nur Originalzubehör und Originalersatzteile verwen

den. Nur ein regelmäßig gewartetes und gut gepegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pegemängel können zu unvorher

sehbaren Unfällen und Verletzungen führen.26 DEUTSCH

Inspektions- und Wartungsplan Regelmäßige Wartungs- periode Vor jeder Inbetrieb- nahme Nach 1 Monat Nach 3 Monaten Nach 6 Monaten Nach 12 Monaten Nach 24 Monaten

Betriebs- stunden Motoröl (10W-40) Kontrollieren

Die entsprechende Wartung im angegebenen Monat oder nach dem Ablauf der vorgegebenen Betriebsstunden durch- führen - je nach dem, was früher eintritt. Störungssuche Störung Ursache Abhilfe Der Motor startet nicht Primer Pumpe nicht betätigt Primer Pumpe betätigen Kraftstomangel Kraftsto nachfüllen Bowdenzüge zu lange

Bowdenzüge durch Überwurfmutter nachstellen.

dB (A) Joachim Bürkle GÜDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany Bevollmächtigt die technischen Unterlagen zusammenzustellen. Authorized to compile the technical le

08/10/201689GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland Tel.: +49-(0)7904/700-0 Fax.: +49-(0)7904/700-250 eMail: info@guede.com
