GEBRUIKSAANWIJZING Eco Wheeler 400 SD Güde

NL Vertaling van de originele gebruiksaanwijzing

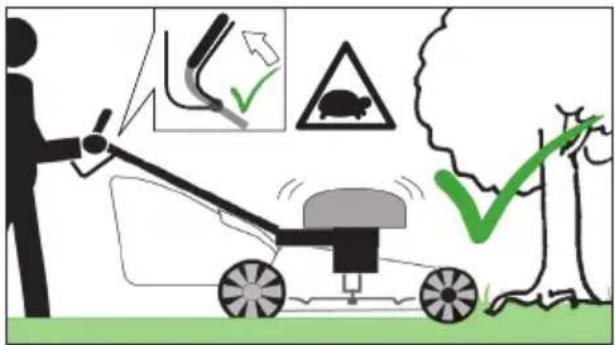

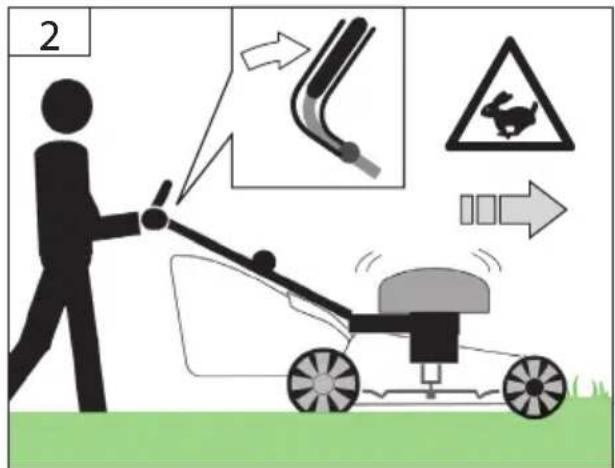

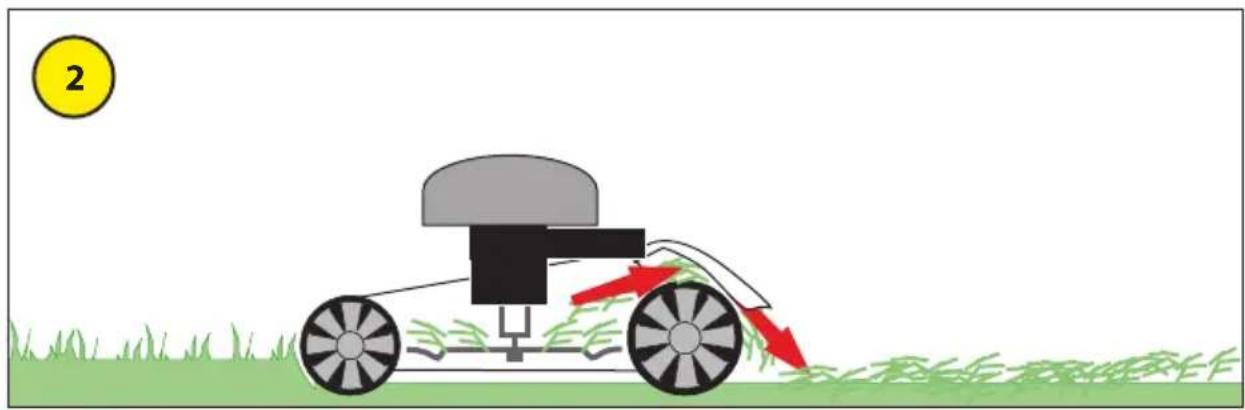

Aanwijzingen voor het maaien

Schoonmaken / Onderhoud

Om redenen van een kwaliteitscontrole wordt ieder apparaat aan een test onderworpen en met motorolie gevuld. Voor het transport wordt de olie weer verwijderd, maar er kunnen toch nog resten van motorolie aan de peilstok achterblijven. Oliestand in elk geval nauwgezet controleren en zo nodig motorolie aanvullen.

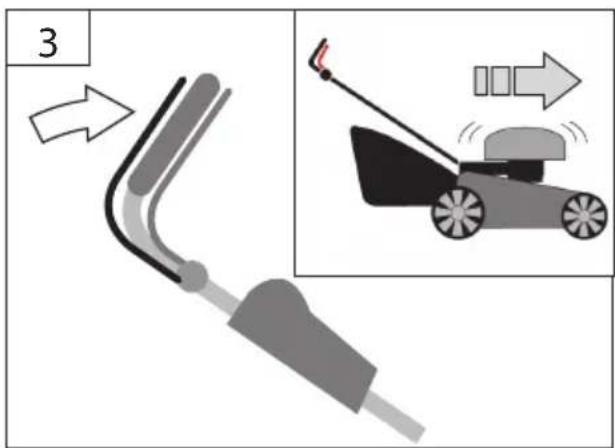

Automatische aandrijving werkt niet

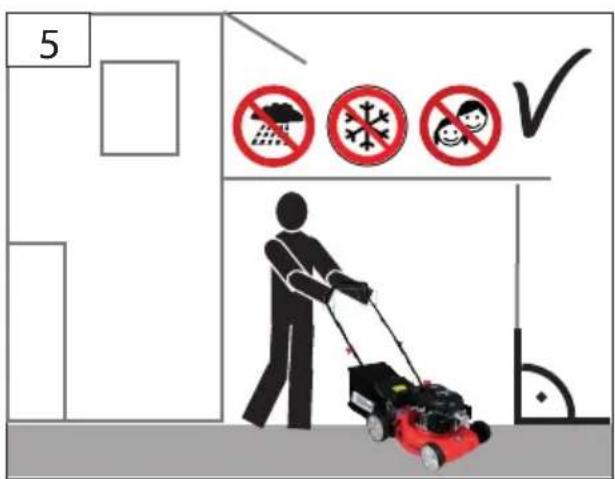

Informatie met betrekking tot geluidsvermindering Een zekere geluidshinder door dit toestel is onvermijdelijk. Plan geluidsintensieve werkzaamheden op toegelaten en daarvoor bestemde tijdstippen. Respecteer rusttijden en beperk de werkduur zoveel mogelijk. Voor uw persoonlijke bescherming en de bescherming van personen in uw buurt is het dragen van geschikte gehoorbescherming verplicht. Voorgeschreven Gebruik Van Het Systeem De grasmaaier is uitsluitend bestemd voor het maaien van grasvlakten op een maximale helling van 20° in particuliere- en hobbytuinen. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Bij niet naleving van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwij

zing, kan de producent voor schaden niet aansprake- lijk gesteld worden. Gebruik het apparaat enkel in de open lucht en nooit in gesloten of slecht geventileerde ruimten. De grasmaaier mag niet gebruikt worden voor het trimmen van bosjes, heggen en struiken, voor het snijden en kleinmaken van gewassen of grasvelden, voor dakbeplantingen of balkonkasten. Verder mag de grasmaaier niet als hakselaar voor het kleinmaken van gesnoeide takken van bomen en heggen en voor het egaliseren van oneenheden in de grond gebruikt worden. Eisen aan de bedienende persoon Laat nooit kinderen met de machine werken. Laat nooit volwassenen zonder behoorlijke aanwijzingen met de machine werken. De bedienende persoon moet, voor het gebruik van hetapparaat, de gebruiksaanwijzing goed gelezen hebben. Kwalicatie: Behalve een uitvoerige instructie doorvakkundig verkooppersoneel is er geen speciale kwalicatievoor het gebruik van het apparaat nodig. Minimale leeftijd: Het apparaat mag slechts door personen gebruikt worden van 16 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Plaatselijke bepalingen kunnen de minimale leeftijd voor een gebruiker vastleggen. Technische Gegevens Benzine grasmaaier ............... ECO WHEELER 400 SD Artikel-Nr. ..........................................................................95381 Slagvolume ..........................................................98 cm

Onzekerheid K=2,5 dB (A),

Onzekerheid K=1,5 m/s

Waarschuwing: De werkelijke trillingsemissiewaarde kan afwijken van de aangegeven waarde, afhankelijk van de wijze van toepassing. Het trillingsniveau kan worden gebruikt voor de vergelijking van apparaten met elkaar. Het is ook geschikt voor een voorlopige beoordeling van de vibratie belasting. Een nauwkeu- rige evaluatie van de trillingen belastingen, moeten de tijden worden beschouwd, waarbij het apparaat is uitgeschakeld of wordt uitgevoerd, maar niet echt het werk doen. Dit kan de blootstelling over de totale werkperiode aanzienlijk verminderen. Identiceer extra veiligheidsmaatregelen voor de operator tegen de eecten van trillingen, zoals te beschermen: het onderhoud van de apparatuur en de toepassing instrumenten, houden de handen warm, organisatie van werkpatronen. Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met de bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruik- saanwijzing aangegeven, veiligheidsinstructies. Gedraagt u zich verantwoord tegenover andere personen. De bedienende persoon is verantwoordelijk voor ongevallen of gevaren tegenover derden. Indien betreende de aansluiting en het bedienen van het apparaat twijfels ontstaan, kunt u zich tot de klantendienst wenden. NL43 NEDERLANDS

Scholing: Om het apparaat te kunnen gebruiken is enigpassend onderricht, door een vakman, resp. debedieningsaanwijzing, voldoende. Een speciale scholing isniet noodzakelijk. Handelswijze in noodgeval Letselgevaar! Breng nooit handen of voeten in de buurt van roterende onderdelen. Houd altijd afstand van de uitwerpopening. Verbrandingsgevaar! Enkele machineonderdelen worden tijdens het gebruik zeer warm. Deze onderdelen, bijv. motor en geluidsdemper, niet aanraken. Tref de noodzakelijke maatregelen om éérste hulp teverlenen, die met het letsel overeenkomt en vraag zo snelmogelijk gekwaliceerde medische hulp aan. Beschermgewonde personen voor overig letsel en stel ze gerust.Voor het eventueel plaatsvinden van een ongeval zoualtijd een verbandtrommel, volgens DIN 13164, op dewerkplaats bij de hand moeten zijn. Het uit deverbandtrommel genomen materiaal dient onmiddellijkaangevuld te worden. Indien u hulp vraagt, geef de volgende gegevens door:

1. Plaats van het ongeval

2. Soort van het ongeval

3. Aantal gewonden mensen

4. Soort verwondingen

Symbolen Opgelet! Gebruiksaanwijzing lezen Draag oorbeschermers! Veiligheidsbril dragen! Let op: hete oppervlakte! Verbrandingsgevaar! Waarschuwing voor weggeslingerde onderdelen Afstand van personen ! Let op dat er zich geen personen in de gevarenomgeving ophouden. Vóór alle werkzaamheden aan het apparaat de motor uitschakelen en de bougiestekker uitnemen. Tijdens het gebruik voldoende afstand tot het maaimes houden. Let op, inzuiggevaar! Explosiegevaar! Motortank enkel met uitgeschakelde motor vullen. Risico van vergiftiging! Gebruik het apparaat enkel in de open lucht en nooit in gesloten of slecht geven- tileerde ruimten. Roken en open vuur verboden. Instrueer kinderen en onbevoegde personen dat zij zich ver van het apparaat ophouden. Stel het apparaat niet aan regen bloot en gebruik dit niet in een vochtige of natte omgeving. Veiligheidsschoenen met bescherming tegen insnijden, geribde zolen en stalen neuzen dragen! Brandstof is licht ontvlambaar: Let op: hete oppervlakte! Waarschuwing voor gevaarlijke elektri- sche spanning Tegen vocht beschermen Verpakkingsoriëntering boven44 NEDERLANDS

Veiligheidsadviezen WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen door - ook die in de bijgeleverde brochure. Als de waarschuwingen en voorschriften niet worden opge- volgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwin- gen en voorschriften voor toekomstig gebruik. Houd kinderen en overige personen evenals dieren tijdens het gebruik van het apparaat op afstand. De minimale veiligheidsafstand bedraagt 5 m. Draag persoonlijke beschermende uitrusting. Draag stevige schoenen en een lange broek. Gebruik het apparaat nooit met blote voeten of in lichte sandalen. Draag beschermende handschoenen, indien het noodzakelijk is. Gebruik het apparaat enkel bij daglicht of in een goed verlichtte omgeving. Controleer zorgvuldig de plaats waar de machine wordt gebruikt en verwijder alle voorwerpen die gegrepen en weggeslingerd kunnen worden. Voor zover mogelijk, vermijd gebruik van dit product op nat gras. Brandstof is licht ontvlambaar: Bewaar brandstof slechts in daarvoor goedge

keurd jerrycans. Machine uitsluitend buiten tanken en niet in de buurt van open vuur, resp. brandende sigaretten. Tank vóór het starten van de machine. Bij draai

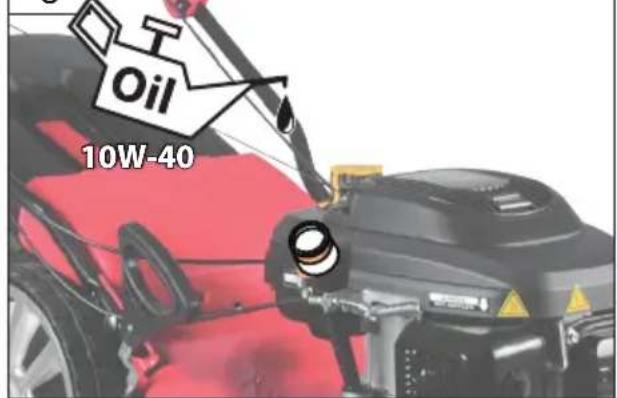

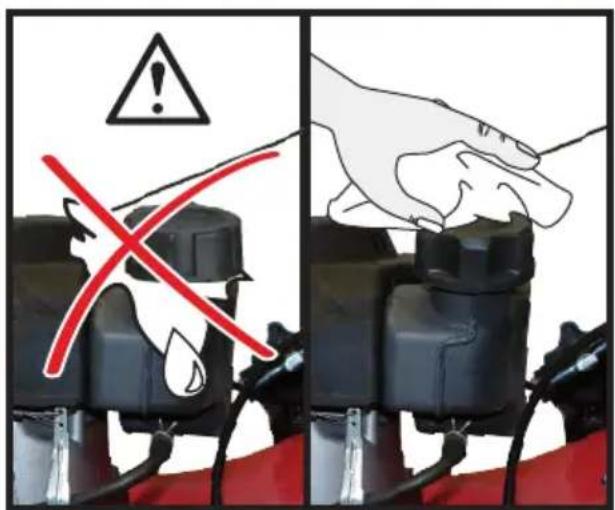

ende en/of warme motor mag niet getankt of de tankdop geopend worden. Let op dat er geen brandstof gemorst wordt, Indien brandstof overgelopen is, mag de motor niet gestart worden Verwijder het apparaat van de vervuilde plaats en vermijd willekeurige ontsteekpogingen tot de brandstofdampen zijn verdampt. Alle deksels weer vast op de brandstoftanks en brandstofbakken plaatsen. Vóór de eerste ingebruikname dient de motor beslist met motorolie gevuld worden. Controleer voor iedere inbedrijfstelling de oliestand. Vul eventueel de motorolie bij. Voer altijd voor het begin van de werkzaamheden een visuele controle uit om vast te stellen of het apparaat, met name de maaiwerktuigen, bevestigingsonder

delen en de gehele maai-eenheid , beschadigd zijn. Voor het gebruik altijd door een visuele controle vaststellen dat de maaimessen, de messchroeven en de maai-eenheid niet bot, versleten of beschadigd zijn. Versleten of beschadigde messen en schroeven vervangen om een evenwichtige loop te garanderen. Het is streng verboden de aan de machine aangebrachte veiligheidsinrichtingen te demonteren, het gebruiksdoel te veranderen of vreemde beschermingsinrichtingen aan te brengen. Het apparaat mag niet gebruikt worden, als het beschadigd is of de beschermingsinrichtingen defect zijn. Vervang versleten of beschadigde onderdelen. De machine niet in een afgesloten ruimte gebruiken omdat zich daar de gevaarlijke koolmonoxidegassen kunnen ophopen. Start de motor enkel dan als uw voeten op een veilige afstand van de maaiwerktuigen zijn. Kantel bij het starten de machine niet. Start de machine niet, als u voor de uitwerpopening staat. Loop gewoon! Niet rennen! Zorg altijd voor een veilige positie, in het bijzonder op hellingen. Maai niet op te steile hellingen. Wees bij

zonder voorzichtig, als u op hellingen van rijrichting verandert. Wees uitzonderlijk voorzichtig, als u zich omdraait en de machine naar u toe trekt. Schakel de grasmaaier altijd uit, indien deze ge

dragen, gekanteld of buiten de grasvlakten wordt bewogen. Wacht, tot alle draaiende onderdelen tot stilstand zijn gekomen. Indien een vreemd voorwerp wordt getroen of tril

lingen ontstaan, dient u het apparaat uit te schakelen en de bougiestekker uit te nemen. Controleer of het apparaat beschadigd is. Eventuele schades repareren. Schakel de machine onmiddellijk uit nadat de werk

zaamheden zijn beëindigd. Stop de machine en neem de bougiestekker uit. Wacht, tot alle draaiende onderdelen tot stilstand zijn gekomen en het apparaat afgekoeld is. Neem de sleutel uit het contact, indien deze aanwezig is.

• altijd, als u het apparaat verlaat

• vóór het tanken Machine niet direct na het uitschakelen in gesloten ruimten opslaan maat eerst buiten laten afkoelen. Bewaar de machine nooit met benzine in de tank bin

nen een gebouw waar mogelijk benzinedampen met open vuur of vonken in aanraking kunnen komen. Vervang de defecte geluiddempers. Wijzig niet de regelinstelling van de motor en forceer deze niet. Gebruik de machine niet bij bij slechte weersomstan

digheden, met name bij kans op bliksem. NL45 Garantie De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en be- gint met de datum van aankoop van het apparaat. De garantie heeft uitsluitend betrekking op onvol

komenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolko- menheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden. Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De niet-naleving van ge

bruiks- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten. Service Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in Service helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identiceren hebben wij het serie+nummer evenals artikelnummer en productie- jaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze altijd bij de hand te hebben. Serienummer: Artikelnummer: Bouwjaar: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com Verwijdering De verwijderinginstructies zijn met pictogrammen aangegeven die op het apparaat, resp. op de verpak- king, te vinden zijn. Beschadigde en/of verwijderde apparaten bij de daarvoor bestemde recyclingplaats- en aeveren Batterijen, olie en dergelijke stoen mo

gen niet in het milieu belanden. Verwijdering van de transportverpakking De verpakking beschermt het apparaat tegen trans

portschades. De verpakkingsmaterialen zijn meestal volgens milieuvriendelijke en verwijderingtechnische standpunten gekozen en derhalve recyclebaar. Het retour brengen van de verpakking in de materiaalom- loop spaart grondstoen en verlaagt de afvalhoe- veelheden. Verpakkingsdelen (bijv. folies, styropor®) kunnen voor kinderen gevaarlijk zijn. Er bestaat verstikkingsgevaar! Bewaar de verpakking buiten het bereik van kinderen en verwijder deze zo snel mogelijk. Onderhoud Vóór alle werkzaamheden aan het apparaat de motor uitschakelen en de bougiestekker uitnemen. Wacht, tot alle draaiende onderdelen tot stilstand zijn gekomen en het apparaat afgekoeld is. De machine, in het bijzonder het tank- en motorbe

reik, altijd goed schoon houden. Grasuitwerper en behuizing regelmatig reinigen. Behandel alle beweegbare onderdelen met milieuvri

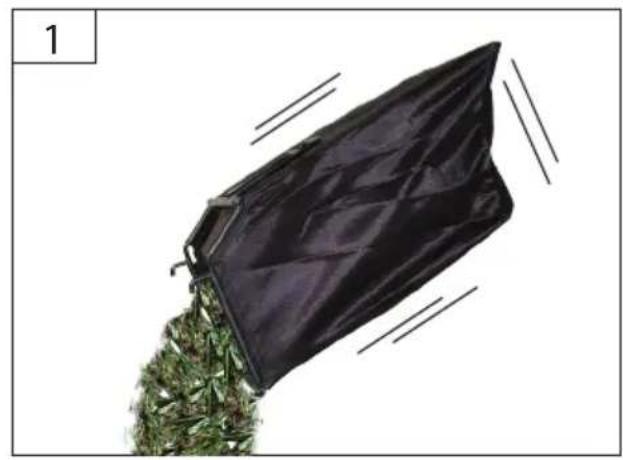

endelijke olie. Controleer regelmatig de grasopvang op slijtage en veroudering. Laat reparaties uitsluitend door gekwaliceerd ser

vicepersoneel verrichten. Gebruik alléén origineel toebehoren en originele onderdelen. Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden. Als de brandstoftank leeg gemaakt moet worden, zou dit buiten gedaan moeten worden. Aan het einde van het seizoen moet een brandsto

fadditief toegevoegd en met de brandstof vermengd worden.

Inspectie- en onderhoudsschema Regelmatige onderhoud- speriode Vóór iedere inbedrijf- neming Na 1 maand Na 3 maanden Na 6 maanden Na 12 maanden Na 24 maanden

Bedrijf- suren 25 Bedrijf- suren 50 Bedrijf- suren 100 Be- drijfsuren 250 Be- drijfsuren Motorolie (10W-40) Controleren

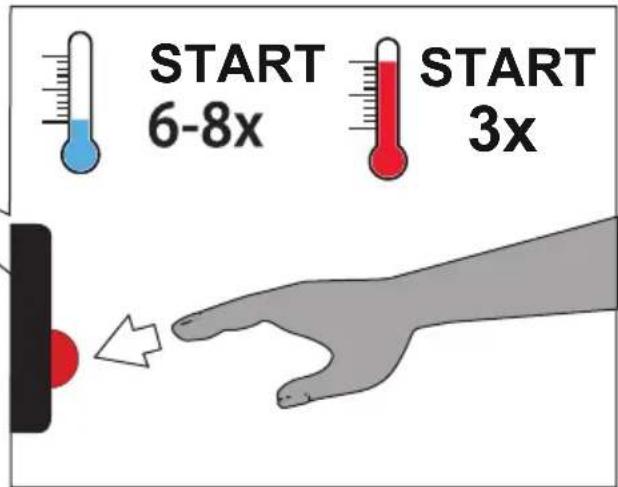

Het overeenkomstige onderhoud in de aangegeven maand of na de aoop van de aangegeven bedrijfsuren uitvoeren - al naar gelang wat eerder optreedt. Oplossing van storingen Storing Oorzaak Oplossing De motor start niet Primaire pomp niet bediend Primaire pomp bedienen Onvoldoende brandstof Brandstof bijvullen Bowdentrekken te lang

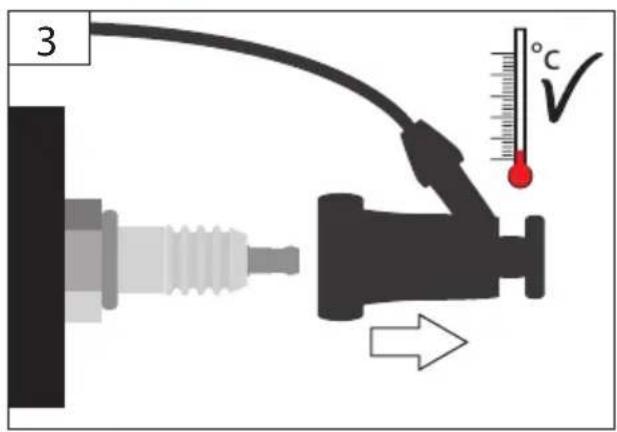

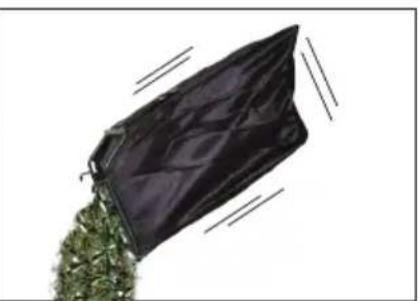

Slechte brandstof, opslag zonder leeg- maken van de benzinetank, onjuiste benzinesoort Brandstoftank en carburateur leegma- ken. Verse benzine bijvullen. Bougie is vervuild (koolresten op de elektroden), afstand van elektroden is te groot Bougie schoonmaken, type van de bougie controleren, eventueel bougie vernieuwen, afstand 0,6-0,8 mm instellen De bougie is nat van benzine (verzo- pen motor). Bougie afdrogen en opnieuw plaatsen. Gras wordt niet verz- ameld Kanaal verstopt Grasopvangzak vol Gras te nat Uitwerpkanaal schoonmaken Grasopvangzak leegmaken Bij droog weer maaien NEDERLANDS CZ47 CESKY

Conformiteitsbeoordelingsprocedure

Gegarandeerd geluidsdrukniveau

Gemachtigd voor samenstelling van de technische documenten +
