BEDIENUNGSANLEITUNG GEOVID 42 HD LEICA

BEZEICHNUNG DER TEILE

1. Okular-Augenmuscheln
   Stellung a: herausgedreht für Beobachtung ohne Brille
   Stellung b: hereingedrecht für Beobachtung mit Brille
2. Zentral-Fokussierungsring
3. Dioptrien-Ausgleichsring mit
   a. Skala
4. Ösen für Tragriemen
5. Auslösetaste zur Entfernungsmessung
6. Laser-Sendeoptik
7. Dioptrienausgleich für Zielmarke mit
   a. Skala
8. Gelenkachse für Einstellung des Augenabstands
9. Batteriefach
10. Batteriefachdeckel

VORWORT

Sehr geehrte Kundin, sehr geehrter Kunde, der Name Leica steht weltweit für höchste Qualität, feinmechanische Prazision bei äußerster Zuverlösigkeit und länger Lebensdauer.

Wir wünschen Ihnen viel Freude und Erfolg mit.
them neuen Leica Geovid HD Fernglas.Damit
Sie es richtig einsetzen konnen, empfehlen wir.
Ihnen, zunachst diese Anleitung zu lessen.

LIEFERUMFANG

-Fernglas
- 1 Lithium Rundzelle 3V Typ CR2
- Tragriemen
-Bereitschaftstasche
- Okularschutzdeckel
- 2 Objektivschutzdeckel
- Garantiekarte

INHALTSVERZEICHNIS

Bezeichnung der Teile 1
Vorwort. 1
Lieferumfang. 1
Entsorgung elektrischer und elektronischer Geräte 3
Anwendungsmöglichkeiten 3
Anbringen des Tragriemens und des Okular-Schutzdeckels 3
Anbringen der Objektiv-Schutzdeckel 3
Einlagen und Auswechseln der Batterie 4
Ladezustand der Batterie 5
Einstellen der Augenmuscheln/Verwendung mit und ohne Brille 6
Einstellen des Augenabstands 6
Einstellen der Schäfe/Dioptriausgleich 7
Enternungsmessung 8
Scan-Betrieb 9
Genauigkeit und Messreichweite 9
Pflege/Reinigung 10
Zubehör 10
Ersatzteile 10
Was tun, wenn. 11
Technische Daten 12
Leica Akademie 14
Leica im Internet 14
Leica Infodienst 14
Leica Kundendienst. 14

Warnhinweis: Vermeiden Sie, wie bei jedem Fernglas, den direkten Blick mit ihrem Leica Geovid BRF in helle Lichtquellen, um Augenverletzungen auszuschreiben.

ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER GERÄTE

(Gilt fur die EU, sowie andere europäische Länder mit getrennten Sammelsystemen)

Dieses Gerät enthalt elektrische und/oder elektronische Bauteile undarf daher nicht im normalen Hausmull entsorgt werden!

Stattdessen muss es zwecks Recycling an entsprechenden, von den Gemeinden bereitgestellten Sammelstellen abgegeben werden. Dies ist für Sie kostenlos.

Falls das Gerät selbst wechselbare Batterien oder Akkus enthalt, müssen diese vorher entnommen werden und ggf. ihrerseits vorschäftsmäßig entsorgt werden (siehe dazu die Angaben in der Anleitung des Geräts).

Weitere Informationen zum Thema都喜欢n Sie bei ihrer Gemeindeverwaltung, Ihr dem Entsorgungsunternehmen, oder dem Geschäft, in dem Sie diesen Gerät erworben haben.

ANWENDUNGSMÖGLICHKEITEN

Die Leica Geovid HD Ferngläser besitzen ein robustes Aluminium-Gehäuse, das den Einsatz selbst unter widrigen Bedingungen erlaubt. Dabei muss auch auf Nasse keine Rücksicht genommen werden - sie sind bis 5m Wasser-tiefe absolut nicht und die innenliegende Optik beschäftigt dank einer Stickstoff-Füllung nicht.

ANBRINGEN DES TRAGRIEMENS UND DES OKULAR-SCHUTZDECKELS

Falls Sie den Okular-Schutzdeckel am Tragriemen befestigen möchten, müssen Sie letzteren durch die Ose des Okular-Schutzdeckels fadeln, bevor Sie den Tragriemen an der linken Seite des Fern-glases befestigen.

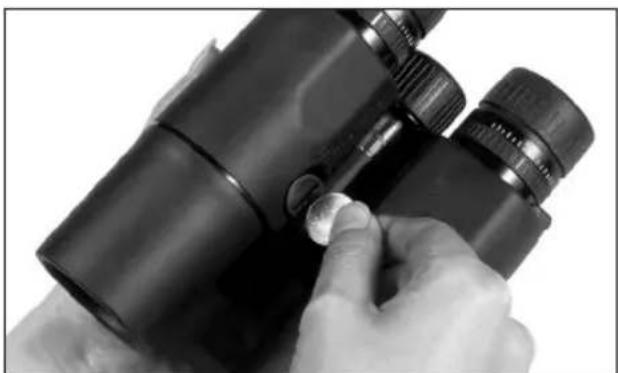

ANBRINGEN DER OBJECTIV-SCHUTZDECKEL

Zur Montage der beiden Objektiv-Schutzdeckel werden die Gummiringe der Deckel von der Objektivseite her so über die Fernglas-Rohre gezogen, dass die Deckel nach unten aufklappen.

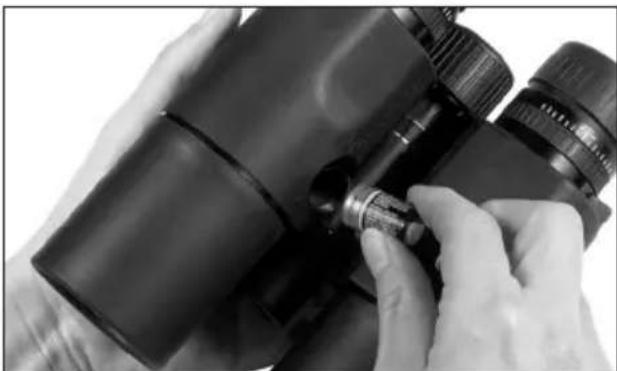

EINSETZEN UND AUSWECHSELN DER BATTERIE

Die Leica Geovid HD Ferngläser werden zur Energieversorgung mit einer 3 Volt Lithium-Rundzelle (z.B. Duracell DL CR2, Ucar CR2, Varta CR2, oder andere CR2-Typen) bestückt.

1. Öffnen Sie den Deckel (10) des Batteriefachs (9) indem Sieihn, z. B. mit einer Münze, gegen den Uhrzeitigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt voran (entsprechend der Kennzeichnung im Batteriefach) ein.
3. SchlieBen Sie den Deckel wieder durch Drehen im Uhrzeigersinn.

Hinweise:

• Batterien sind kuhl und trocken zu lagern.
• Wenn das Fernglas längerere Zeit nicht benutzt wird, sollte die Batterie herausgenommen werden.

Achtung:

• Batterien dürfen keinesfalls ins Feuer geworfen, erhitzt, wieder aufgeladen, zerlegt oder aufgebrochen werden.
• Verbrauchte Batterien dürfen nicht in den normalen Hausmüll geworfen werden, Denn sie enthalten giftige, umweltbelastende Substanzen. Um sie einem geregelten Recycling zuzuführren, sollen den beim Handel abgegeben oder zum Sondermüll (Sammelstelle) gegeben werden.

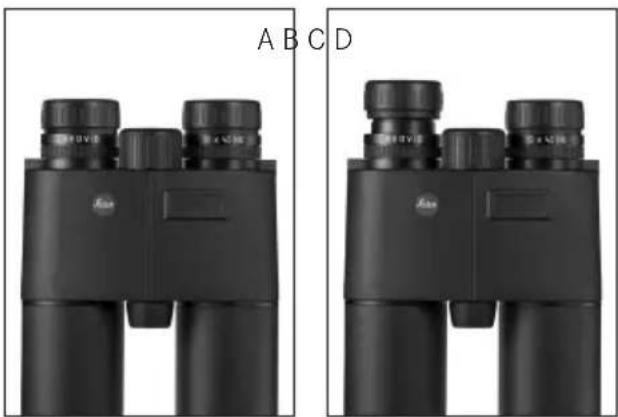

Ladezustand der Batterie

Eine neue Batterie reicht für mehr als 2000 Messungen bei 20^ .

Je nach Anwendungsbedingungen kann die Batterie-Lebensdauer deutlich kürzer oder länger sein.

Verkürzend auf die Batterie-Lebensdauer,)rinken sich niedrige Temperaturen und haufige Anwendung des Scan-Betriebs (s. S. 9) aus.

Eine verbrauchte Batterie wird durch eine blinkende Messwert- und Zielmarkenanzeige signalisiert.

Nach dem erstmaligen Blinken sind noch ca. 50

Messungen möglich, allerdings mit fortschreitend verminderter Reichweite.

Achtung: Kälte verringert die Batterieleistung.

Bei niedrigen Temperatures sollte das Leica

Geovid HD deshalb möglichst in Körpernähe

getragen und mit einer frischen Batterie benutzt werden.

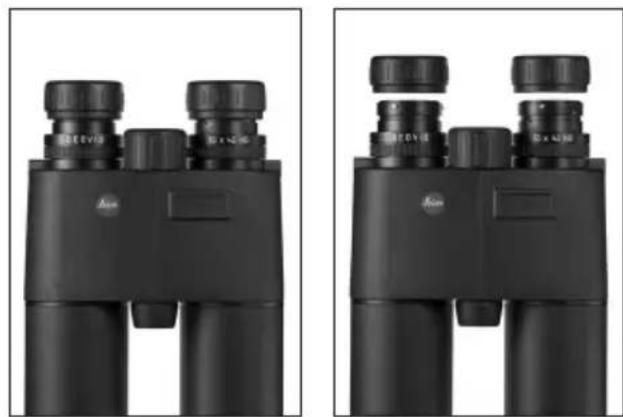

einsTellen der augenmuscheln/ Verwendung miT und ohne Brille

Die Okular-Augenmuscheln (1) lassen sich durch Drehen einfach verstellen und rasten in den ge währten Positionen sicher ein. Zur gründlichen Reinigung konnen sie auch ganz entfernt werden. Für die Beobachtung mit Brille (Bild A) bleiben sie in der ganze ingedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Dre hengegen den Uhrzeigersinn Herausgedrecht. Es stehen zur optimalen Anpassung zwei Positionen zur Verfügung (Bilder B, C). Sind die Okulare stark verschmutzt, empfehl't es sich, die Augenmuscheln zur Säuberung abzunehmen (Bild D). Dazu werden sie aus der ganz Herausgedrehen Position unter leichtem Zug abgenommen.

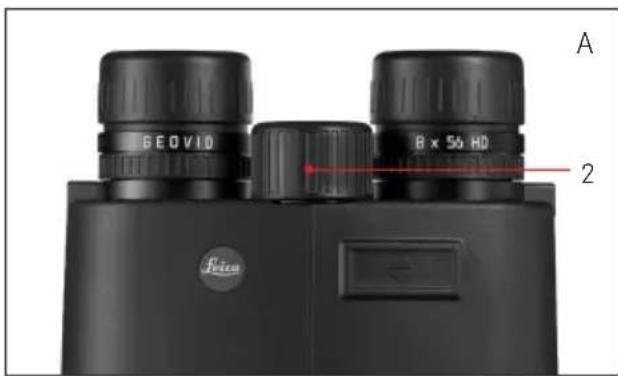

einsTellen des augenaBsTands

Durch Knicken des Fernglases um die Gelenkachse (8) wird der individuelle Augenabstand eingestellt. Rechtes und linkes Sehfeld mussendabei zu einem kreisrunden Bild verschmelzen.

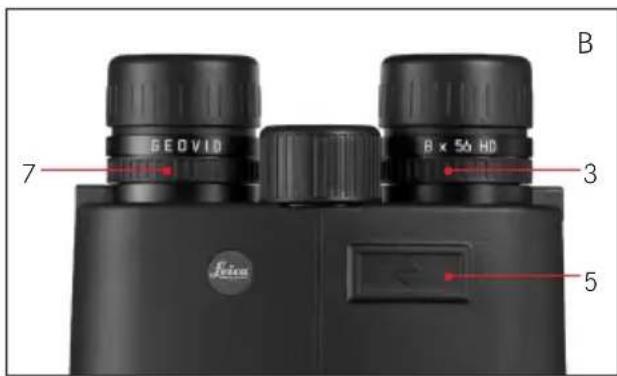

EINSTELLEN DER SCHÄRFE/ DIOPTRIENAUSGLEICH

Die Einstellung der Scharfe auf verschiedene weit entfernte Objekte erfolgt an den Leica Geovid HD Ferngläsern mit dem Zentral-Fokussierungsring (2). Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille und zum Scharfstellen der Zielmarke dieren die beiden Dioptrien-Ausgleichsringe (3/7).

Führer Sie die nachfolgend beschriebenen Schritte sorgfältig durch. Nur dann konnen Sie die volle Leistungsfähigkeit der Optik nutzen.

1. Drehen Sie beiden Dioptrien-Ausgleichsringe auf ihre Nullstellungen.
2. Stellen Sie - bei Betrachtung mit beiden Augen - mit dem Zentral-Fokussierungsring auf ein welt entferntes Object ein.

1. Mit der Auslösetaste (5) aktivieren Sie nun die Zielmarke.
2. Nach Erscheinen der Zielmarke stellen Sie – während Sie weiterhin mit beiden Augen beobachten – den rechten Dioptrien-Ausgleichsring (roter Index) so ein, dass Sie die Zielmarke in der rechten Optik scharf sehen.
3. Anschließlich stellen Sie - bei weiterhin eingeschalteter Zielmarke, jetzt aber nur noch mit dem rechten Auge beobachtend - mit dem Zentral-Fokussierungsring das Bild im rechten Rohr exakt scharf ein.
4. Schließlich stellen Sie das Bild im linken Rohr mit dem linken Dioptrienring (3) auf optimale Scharfe ein.

Die eingestellen Werte können Sie an den „+“ oder „-“ Werten der Dioptrienskalen ablesen (3a/7a).

Hinweis: Beim einseitigen linken oder rechten Durchblicken sollen das jeweils andere Auge zugekniffen, oder einfach die entsprechende Fernglashäfte vorne am Objektiv zugehalten werden.

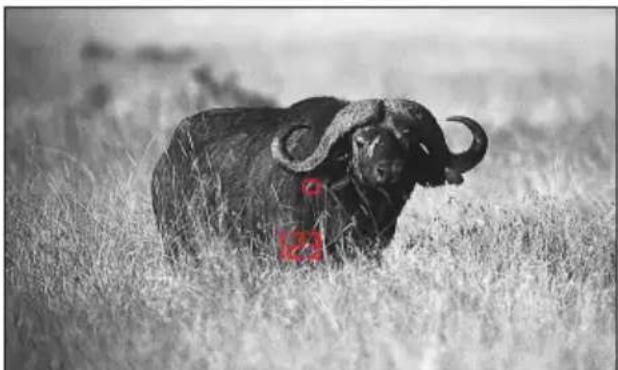

ENTFERNUNGSMESSUNG

Um die Enternung zu einem Objekt zu messen, muss es genau angepeilt werden. Dazu aktiviert man die Zielmarke, indem man die Auslösetaste (5) einmal drückt. Nach dem Loslassen der Taste leuchtet die Zielmarke noch für etwa 4s weiter. Bei gedrückt gehaltener Taste leuchtet die Zielmarke permanent. Während sie leuchtet, wird das Objekt angepeilt und durch erneuten Druck auf die Auslösetaste die Enternungsmessung durchgeführt und der Messwert anschließend angezeigt.

Die Zielmarke geht bei der Messung kurz aus. Durch erneuten Druck auf die Auslösestate kann jederzeit eine neue Messung gestartet werden, solange die Zielmarke noch leuchtet.

Betragt die Objektentfernung weniger als 10 Meter oder wird die Reichweite übersritten, bzw. reflektiert das Objekt ungenügend, so er scheint die Anzeige „-".

Mit dem Erlöschen der Anzeige schaltet sich der Enternungsmesser automatisch ab.

Hinweise:

• Je nach Winkel der optischen Systeme zuei ander, d. h. je nach eingestelltem Augen abstand, konnen die Anzeigen auch leicht schrag stehen.
  Die Leica Geovid HD Ferngläser sind in entsprechenden Versionen für die Entfernungs-anzeige in Metern, bzw. Yards erhältlich. Außerlich sind die verschiedene Versionen an den Angaben auf dem Deckel des Zentral-Fokussierungsrisings zu erkennen.

SCAN-BETRIEB

Mit den Leica Geovid HD Ferngläsern kann auch im Dauerbetrieb gemessen werden. Wenn die Auslösetaste (5) bei der 2. Betätigung gedrückt gehalten wird, schaltet sich das Gerät nach ca. 0,5s in diesen Scan-Betrieb und führt dann permanent Messungen durch. Zu erkennen ist dies an der wechselnden Anzeige: Nach jeweils ca. 1,5s wird ein neuer Messwert ausgegeben.

Der Scan-Betrieb ist entsprechend praktisch bei der Messung auf keine Ziele.

Hinweise:

• Im Scan-Betrieb ist der Stromverbrauch aufgrund der permanenten Messungen higher als bei Einzelmessungen.
• Nach 10s schaltet sich der Scan-Betrieb auto matisch ab, damit die Batterie bei un beabsichtigtem Tastendruck geschont wird.

GENAUGKEIT UND MESSREICHWEITE

Das Messystem der Leica Geovid HD Ferngläser ist so abgestimmt, dass angezeigte Entfernungssangaben mit großtmöglicher Sicherheit dem anvisierten Ziel zugeordnet werden konnen. Empfängt die Elektronik jedoch mehrere, insbesondere schwache Signale, wie z. B. wenn ver

schiedene Gegenstände innerhalb des Messfeldes er fasst werden, erscheint stattdessen „-“ als Hinweis darauf, dass eine Enternungssangabe in einem solchen Fall nicht eindeutig möglich ist. Die Messgenauigkeit beträgt bis zu ±1 Meter. Die maximale Reichweite wird erreicht bei gut reflektierenden Zielobjekten und einer visuellen Sichteweite von 10km. Die Messreichweite wird von folgenden Faktoren beeinflusst:

Reichweite	höher	geringer
Farbe des Objektos	weiß	schwarz
Winkel zum Objekt	senkrecht	spitz
Objektgröße	groß	klein
Allgemeine geringer hoch
Helligkeit (bewölkt) (Mittagssonne)
Atmosphäreische klar dūnstig
Bedingungen
Objektstruktur homogen inhomogen
(Hauswand) (Busch, Baum)

Bei Sonnenschein und gutter Sight gelten folgende Reichweiten und Genauigkeiten:

Reichweite	10m bis ca. 1300 m
Genauigkeit	±1 m bis 350m
	±2 m bis 700m
	±0,5% über 700m

PFLEGE/REINIGUNG

Eine besondere Pflege Ihrer Leica Geovid HD Ferngläser ist nicht notwendig. Grobe Schmutzteilchen, wie z. B. Sand, sollenen mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u. ä. auf Objektiv- und Okularlinsen konnen mit einem weichen, sauberen Leder oder staubfrei Tuch abgewischt werden. Bei starker Verschmutzung, z. B. der Okular-Drehhülsen, kann eine Reinigung des Fernglases durch einfaches Absprülen unter flieBendem Wasser erfolgen. Salzwasser sollteebinso ab gespUlt werden.

Achtung: Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen große Druck aus. Die Vergütung ist bzw hochabriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.

Jedes Leica Geovid HD Fernglas trägt außer der Typbezeichnung seine „persönliche“ Fabrikationsnummer. Notieren Sie sich diese Nummer zur Sicherheit in ihren Unterlagen.

ZUBEHÖR Best.-Nr.

Stativadapter mit 1 / 4 Gewinde 42 220 Schwimm-Trageriemen, orange 42 163

ERSATZTEILE

Falls sie einmal Ersatzteile für Ihr Fernglas benö-tigen sollenen, wie z. B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sichitte an unseren Kundendienst (Adresse s. S.14) oder ihre Leica Landesvertretung (Adressen siehe Garantiekarte).

WASTUN, WENN...

Fehler	Ursache	Abhilfe
Bei der Beobachtung wird kein a) Das Fernglas ist nicht a) Einfach durch stärkeres kreisrundes Bild erreicht. genügend dem person- oder schwächeres lichen Augenabstand Knicken der Gelenkachse angepasst. den Abstand der beiden Fernglas-Rohre korrigeren.
b) Die Pupille des Beobach- b) Kopfhaltung, Augen- und ters liegt nicht in der Austrittspupille des Fernglases.	Fern Glasposition korrigeren.
c) Die Stellung der Okular-Drehhülsen entspricht nicht der wichtigen Benutzung mit und ohne Brille. Okularhülsen	c) Anpassung korrigeren:Brillenträger drehen die Okularhülsen hinein; Bei Beobachtung ohne Brille:herausdrehen.
Anzeige unscharf	Dioptrienausgleich ist nicht exakt durchführren (s. S. 7)	Dioptrienausgleich erneut
Bei der Entfernungsmessung erscheint die Anzeige „- - - "	a) Messbereich ist über- oder untersritten	Angaben zum Messbereich berücksichtigten (s. S. 9)
b) Der Reflexionsgrad des Objeks ist unzureichend
Anzeige blinkt oder keine Messung möglich	Batterie verbraucht	Batterie auswechseln (s. S. 4)

TECHNISCHE DATEN

LEICA GEOVID 8x42 HD
LEICA GEOVID 10x42 HD

Vergroßerung 8x	10x
Objektiv-Durchmesser	42mm
Austrittspupille	5,25mm	4,2mm
Dämmerungszahl		18,33
Geometrische Lichtstärke	27,56
Sehfeld (auf 1000m/yds)	125m/7,1°	110m/6,3° (Weitwinkel)
Naheinstellgrenze (bei 0 Dioptr.) ca. 5,6m ca. 5,6m
Austrittspupillen-Längsabstand	18,5mm	15,6mm
Pupillendistanz	56-74mm
Prismenart	Dachkant
Vergütung auf Linsen High Durable Coating (HDCTM) und hydrophobe Aqua-Dura Vergütung auf Außenlinsen auf Prismen Phasenkorrekturbelag P40
Dioptrien-Ausgleich ca. ±3,5 Dioptr.
Brillenträgertauglich	Ja
Funktionstemperatur -25 °bis +55 °C
Lagertemperatur -40 °C bis +85 °C
Wasserdichtigkeit	0,5bar (ca. 5m Wassertiefe)
Gehäusermaterial Aluminium Druckguss
Maximale Reichweite ca. 1300m
Mindestentfernung	10m
Messgenauigkeit	±1m bis 350m±2m bis 700m±0,5% über 700m
Anzeige	LED mit 4 Ziffern
Batterie	1 Lithium Rundzelle 3V Typ CR2
Batterielebensdauer1	≥2000 Messungen
Laser	Augensicher nach EN und FDA Class 1
Laserstrahldivergenz	2,5 x 0,5mrad
Maximale Messdauer	ca. 1,4s
Maße (B2 x H3 x T2)	ca. 124 x174 x 65mm
Gewicht (mit Batterie)	ca. 900g

1 Bei 20^ und durchschnittlich Anwendungsprofil
2 Bei Augenabstand 65mm
3 Bei eingedrehten Augenmuscheln

TECHNISCHE DATEN

LEICA GEOVID 8x56 HD LEICA GEOVID 15x56 HD
Vergroßerung 8x	15x
Objektiv-Durchmesser	56mm
Austrittspulle 7mm	3,7mm
Dämmerungszahl		21,17
Geometrische Lichtstärke	49
Sehfeld (auf 1000m/yds)	118m/6,8°	72m/4,1°
Naheinstellgrenze (bei 0 Dioptr.) ca. 5,5m ca. 5,5m
Austrittspupillen-Längsabstand	18,5mm	15,6mm
Pupillendistan	58-74mm
Prismenart	Dachkant
Vergütung auf Linsen High Durable Coating (HDCTM) und hydrophobe Aqua-Dura Vergütung auf Außenlinsen auf Prismen Phasenkorrekturbelag P40
Dieptrien-Ausgleich ca. ±3,5 Dioptr.
Brillenträgertauglich	Ja
Funktionstermperatur -25 °C bis +55 °C
Lagertemperatur -40 °C bis +85 °C
Wasserdichtigkeit	0,5bar (ca. 5m Wassertiefe)
Gehäusermaterial Aluminium Druckguss
Maximale Reichweite ca. 1300 m
Mindestentfernung	10 m
Messgenauigkeit	±1m bis 350m ±2m bis 700m ±0,5% über 700m
Anzeige	LED mit 4 Ziffern
Batterie	1 Lithium Rundzelle 3 V Typ CR 2
Batterielebensdauer1	≥2000 Messungen
Laser	Augensicher nach EN und FDA Class 1
Laserstrahldivergenz	2,5 x 0,5 mrad
Maximale Messdauer	ca. 1,4s
Maße (B2x H3x T2)	ca. 135 x 182 x 68mm	ca. 135 x 208 x 68mm
Gewicht (mit Batterie)	ca. 1100g ca. 1245g

1 Bei 20^ und durchschnittlich Anwendungsprofil 2 Bei Augenabstand 65mm 3 Bei eingedrechten Augenmuscheln
