BEDIENUNGSANLEITUNG DE1518628M SIEMENS

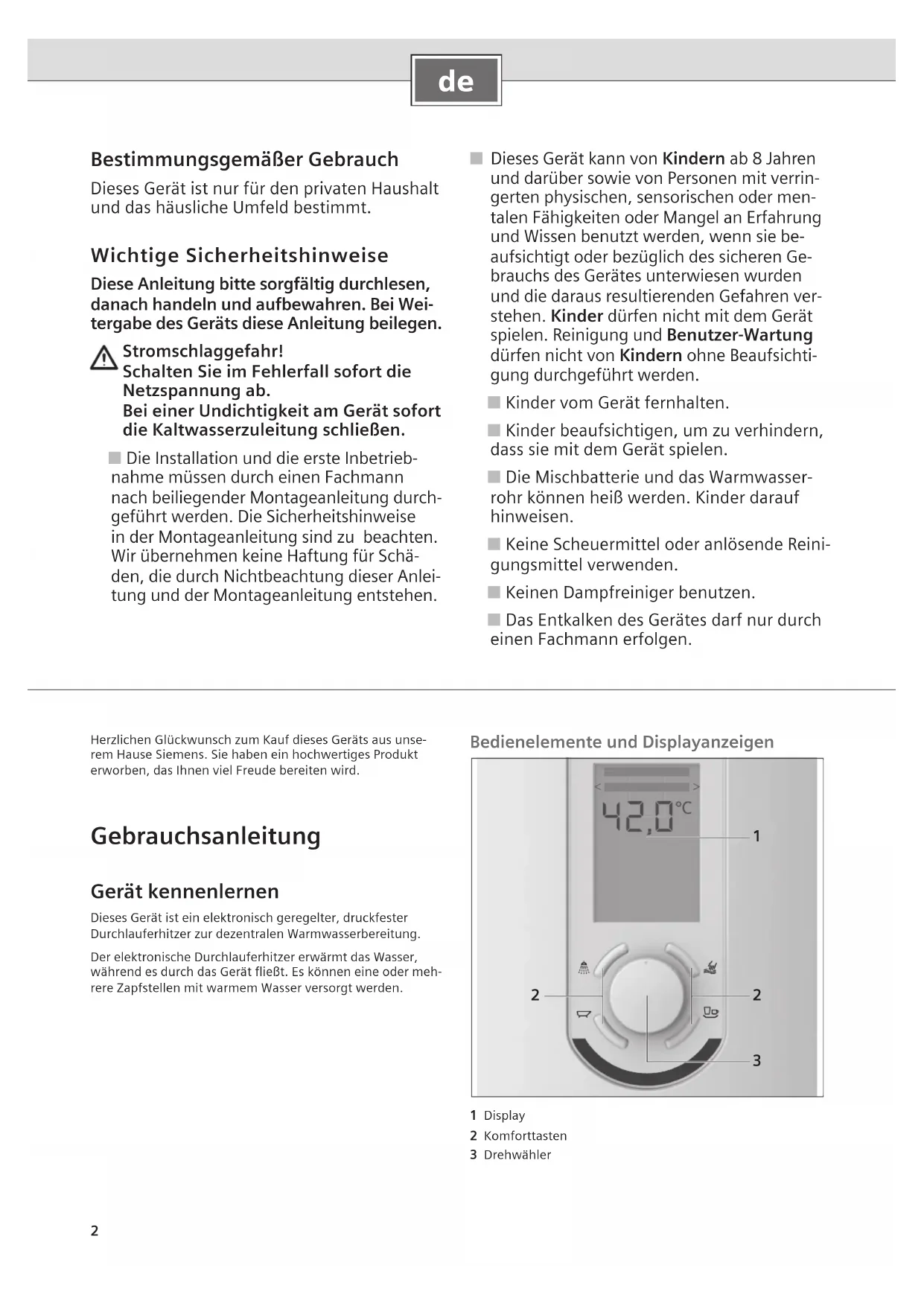

Bestimmungsgemäßer Gebrauch Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Wichtige Sicherheitshinweise Diese Anleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren. Bei Wei- tergabe des Geräts diese Anleitung beilegen. Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab. Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen. ■ Die Installation und die erste Inbetrieb- nahme müssen durch einen Fachmann nach beiliegender Montageanleitung durch- geführt werden. Die Sicherheitshinweise in der Montageanleitung sind zu beachten. Wir übernehmen keine Haftung für Schä- den, die durch Nichtbeachtung dieser Anlei- tung und der Montageanleitung entstehen. ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren ver- stehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti- gung durchgeführt werden. ■ Kinder vom Gerät fernhalten. ■ Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen. ■ Die Mischbatterie und das Warmwasser- rohr können heiß werden. Kinder darauf hinweisen. ■ Keine Scheuermittel oder anlösende Reini- gungsmittel verwenden. ■ Keinen Dampfreiniger benutzen. ■ Das Entkalken des Gerätes darf nur durch einen Fachmann erfolgen. Herzlichen Glückwunsch zum Kauf dieses Geräts aus unse-rem Hause Siemens. Sie haben ein hochwertiges Produkt erworben, das Ihnen viel Freude bereiten wird. Gebrauchsanleitung Gerät kennenlernen Dieses Gerät ist ein elektronisch geregelter, druckfester Durchlauferhitzer zur dezentralen Warmwasserbereitung.Der elektronische Durchlauferhitzer erwärmt das Wasser, während es durch das Gerät fließt. Es können eine oder meh-rere Zapfstellen mit warmem Wasser versorgt werden. Bedienelemente und Displayanzeigen

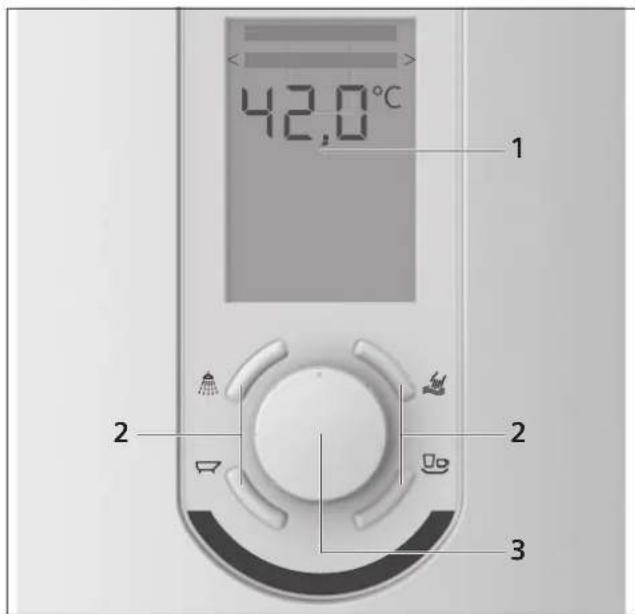

Display Das Display zeigt den aktuel- len Betriebszustand an und ermöglicht es, über das Menü verschiedene Einstellungen vorzunehmen und Ver- brauchswerte abzurufen. Es ist energie sparend ausge- legt und bleibt dunkel, wenn das Gerät nicht benutzt wird. Die Hintergrundbeleuchtung und die Displayanzeigen (z. B. 42 °C) leuchten auf, wenn der Wasserhahn geöffnet, der Drehwähler betätigt oder eine Komforttaste gedrückt wird. Je nach der eingestellten Temperatur ändert sich die Farbe der Hintergrundbeleuchtung von blau (kalt) bis rot (heiß). Die Hintergrundbeleuchtung erlischt etwa 10 Sekunden nach der letzten Bedienung. Die Displayanzeigen (z. B. 42 °C) erlö- schen nach etwa 2 Minuten. Komforttasten Durch kurzes Drücken der Tasten , , , kann die jeweils hinterlegte Tempe- ratureinstellung direkt ausge- wählt werden (siehe Kapitel „Wassertemperatur einstel- len“). Drehwähler Durch Drehen und Drücken des Drehwählers kann die Wassertemperatur einge- stellt und das Menü bedient werden (siehe Kapitel „Menü bedienen“). Gerät bedienen Gerät ein- und ausschalten Der Durchlauferhitzer schaltet sich ein und erhitzt das Was- ser, wenn der Warmwasserhahn geöffnet wird. Er schaltet sich wieder aus, wenn der Wasserhahn geschlossen wird. Wassertemperatur einstellen Die Wassertemperatur durch Drehen des Drehwählers einstellen. Durch kurzes Drücken auf eine der Komforttasten

, wird die jeweils gespeicherte Temperatur direkt aus- gewählt. Das Display zeigt die eingestellte Temperatur sowie den zugehörigen Text und das Symbol. Duschen ca. 38 °C Hände waschen ca. 35 °C Baden ca. 40 °C Spülen ca. 48 °C Die voreingestellten Temperaturen zu jeder Taste können geändert werden. Beispiel: Temperatur „Hände waschen“ ändern ■ Taste kurz drücken. ■ Den Drehwähler drehen und die gewünschte neue Tem- peratur einstellen. ■ Taste lang drücken. Die neue Temperatureinstellung ist gespeichert, wenn das Display neben der neuen Tempe- ratur auch das Symbol und den Text „Hände waschen“ anzeigt. Hinweis: Die Komforttasten können bei mehreren Benutzern auch als individuelle „Temperaturtasten“ genutzt werden. Eine beliebige Taste wählen und die eigene Wohlfühltempe- ratur speichern. Hinweis: Die Werkseinstellung der Wassertemperatur nach Erstinbetriebnahme oder Netzausfall beträgt unter 35 °C.4

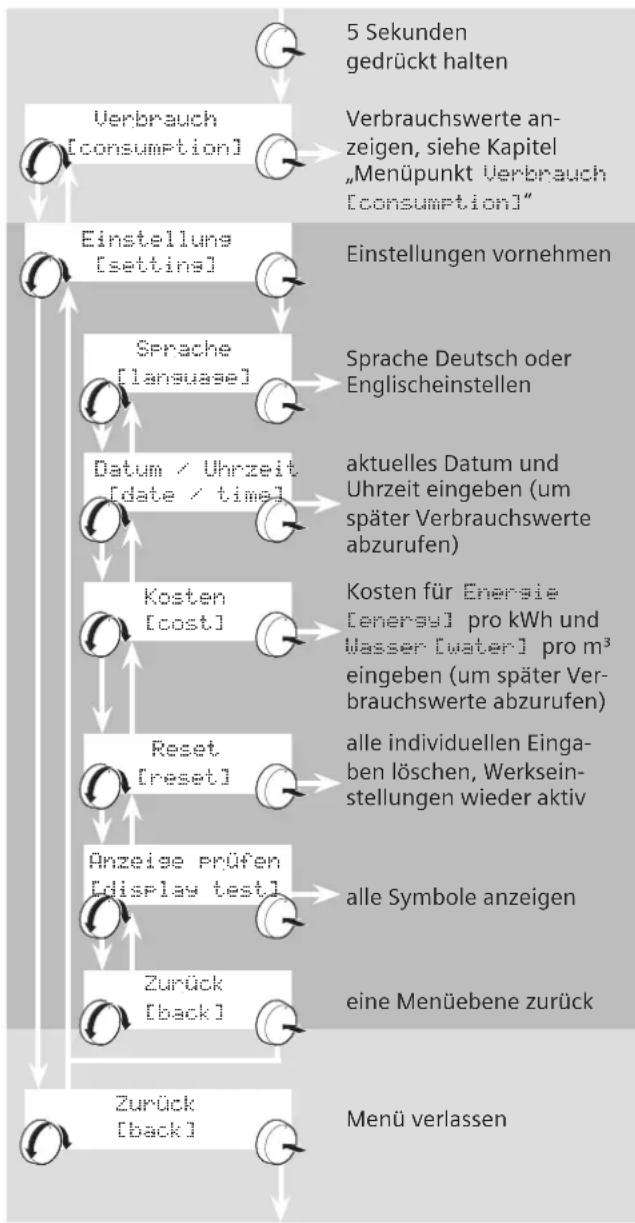

Menü bedienen Das Gerät benötigt für das Aufheizen des Wassers wenig Energie und spart damit Kosten. Die Verbrauchswerte für Energie, Wasser und und die daraus entstehenden Kosten können angezeigt werden. Damit die Verbrauchswerte abge- rufen werden können, müssen über das Menü verschiedene Einstellungen vorgenommen werden. Menü öffnen ■ Drehwähler mindestens 5 Sekunden gedrückt halten. Menüpunkte auswählen Folgende Menüpunkte stehen zur Auswahl: ■ Drehwähler drehen: zwischen den Menüpunkten in der aktuellen Menüebene wechseln. ■ Drehwähler kurz drücken: in die nächste Menüebe- ne springen oder Eingabe bestätigen. Hinweis: Nach erfolgter Eingabe wird der gewählte Wert 10 Sekunden angezeigt. Menü verlassen ■ Im Menü jeweils Zurück [back] auswählen. oder ■ Eine beliebige Komforttaste drücken. Hinweis: Erfolgt 30 Sekunden keine Eingabe, verlässt das Gerät automatisch das Menü. Menüpunkt Einstellung [setting] Wichtig: Die Eingaben für Datum / Uhrzeit [date / time] sowie Kosten [cost] sind nötig, um später unter Ver- brauch [consumption] die aktuellen Verbrauchswerte abzurufen. Ohne Eingabe zeigt das Gerät nur Teilwerte an. Beispiel einer Menüeinstellung Die Sprache Englisch [english] soll eingestellt werden. Die Sprache der Menüführung ist ab Werk auf Deutsch [german] eingestellt. Die Sprache auf Englisch [eng- lish] umstellen: ■ Drehwähler mindestens 5 Sekunden gedrückt halten. ■ Drehwähler drehen und Einstellung [setting] aus- wählen, Drehwähler drücken. ■ Drehwähler drehen und Sprache [language] auswäh- len, Drehwähler drücken. ■ Drehwähler drehen und Englisch [english] auswäh- len, Drehwähler drücken. Die eingestellte Sprache ist nun Englisch. ■ Etwas warten oder Drehwähler drücken. ■ Drehwähler drehen. Weitere Menüpunkte auswählen und Einstellungen vornehmen. oder ■ Eine beliebige Komforttaste drücken, um das Menü zu verlassen. Folgende Einstellungen stehen zur Auswahl Verbrauch [consumption] Einstellung [setting] Zurück [back] Sprache [language] Datum / Uhrzeit [date / time] Reset [reset] Zurück [back] Verbrauchswerte an- zeigen, siehe Kapitel „Menüpunkt Verbrauch [consumption]“ Einstellungen vornehmen Sprache Deutsch oder Englisch einstellen aktuelles Datum und Uhrzeit eingeben (um später Verbrauchswerte abzurufen) alle individuellen Einga- ben löschen, Werksein- stellungen wieder aktiv Anzeige prüfen [display test] alle Symbole anzeigen Kosten [cost] Kosten für Energie [energy] pro kWh und Wasser [water] pro m³ eingeben (um später Ver- brauchswerte abzurufen) eine Menüebene zurück Menü verlassen 5 Sekunden gedrückt halten Menüpunkt Verbrauch [consumption] Hinweis: Wurden unter Einstellung [setting] keine oder unvollständige Eingaben vorgenommen, werden die Verbrauchswerte seit Inbetriebnahme (oder nach Reset) Gesamtlaufzeit [total currency] angezeigt. Beispiel einer Verbrauchsanzeige Der Energieverbrauch soll angezeigt werden: ■ Drehwähler mindestens 5 Sekunden gedrückt halten. ■ Drehwähler drehen und Verbrauch [consumption] auswählen, Drehwähler drücken. ■ Drehwähler drehen und Energie [energy] auswählen, Drehwähler drücken.5

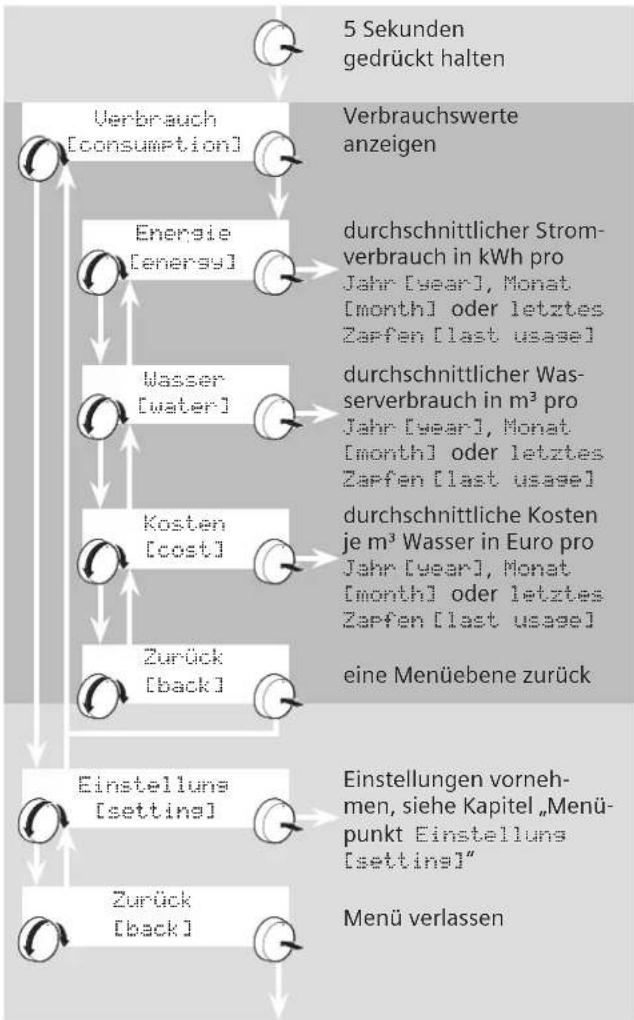

■ Drehwähler drehen und Jahr [year] auswählen, der Energieverbrauch des angezeigten Jahrs wird in kWh angezeigt. ■ Drehwähler auf Monat [month] drehen, der Energiever- brauch des angezeigten Monats wird in kWh angezeigt. ■ Drehwähler auf letztes Zapfen [last usage] drehen, der Energieverbrauch des letzten Zapfens wird in kWh angezeigt. ■ Drehwähler drücken oder Zurück [back] auswählen, eine Menüebene nach oben springen, um weitere Ver- brauchswerte abzurufen. oder ■ Eine beliebige Komforttaste drücken, um das Menü zu verlassen. Folgende Angaben zum Verbrauch stehen zur Auswahl Verbrauch [consumption] Einstellung [setting] Zurück [back] Energie [energy] Zurück [back] Verbrauchswerte anzeigen Einstellungen vorneh- men, siehe Kapitel „Menü- punkt Einstellung [setting]“ durchschnittlicher Strom- verbrauch in kWh pro Jahr [year], Monat [month] oder letztes Zapfen [last usage] Wasser [water] durchschnittlicher Was- serverbrauch in m³ pro Jahr [year], Monat [month] oder letztes Zapfen [last usage] Kosten [cost] durchschnittliche Kosten je m³ Wasser in Euro pro Jahr [year], Monat [month] oder letztes Zapfen [last usage] eine Menüebene zurück Menü verlassen 5 Sekunden gedrückt halten Anzeigen im Display Folgende Symbole und Zeichen können im Display aufleuchten. < Menüauswahl links, Drehwähler entgegen Uhrzeigersinn drehen. > Menüauswahl rechts, Drehwähler im Uhr- zeigersinn drehen. Temperatur in Grad Celsius Kosten in Euro Ökonomischer Betrieb Stromverbrauch in Kilowattstunden Wasserdurchfluss in Liter pro Minute Wasserverbrauch in Liter Wasserverbrauch in Kubikmeter Kindersicherung aktiv (siehe Kapitel „Kindersicherung“) Solarbetrieb aktiv (siehe Kapitel „Solarbetrieb“) Leistungsgrenze erreicht (siehe Kapitel „Leistungsgrenze“) Wassertemperatur „Spülen“ aktiv Wassertemperatur „Duschen“ aktiv Wassertemperatur „Hände waschen“ aktiv Wassertemperatur „Baden“ aktiv Kindersicherung Sie haben die Möglichkeit, die Temperatur auf maximal 42 °C zu begrenzen, um z. B. Kinder vor Verbrühen zu schützen. Kindersicherung einschalten: ■ Tasten und gleichzeitig einige Sekunden gedrückt halten. Im Display erscheint für einige Sekunden der Text Kindersicherung deaktiviert [child lock deactivated] . Das Symbol leuchtet, die Kindersicherung ist eingeschaltet. Kindersicherung ausschalten: ■ Tasten und gleichzeitig einige Sekunden gedrückt halten. Im Display erscheint für einige Sekunden der Text Kindersicherung deaktiviert [child lock deactivated] . Das Symbol erlischt, die Kindersicherung ist ausgeschaltet.6

Leistungsgrenze Wird die eingestellte Temperatur auf Grund eines zu hohen Wasserdurchflusses nicht erreicht, leuchtet

Solarbetrieb Das Gerät kann mit vorgewärmtem Wasser (zum Beispiel aus der Solaranlage) betrieben werden. Liegt die Zulauftempera- tur über 30 °C, leuchtet im Display das Symbol auf. Achtung! Verbrühungsgefahr! Ist die Auslauftemperatur am Wasserhahn höher als die eingestellte Temperatur, ist die Zulauftemperatur aus der Hausanlage zu hoch, z. B. durch Wasser aus einer Solaranlage. ■ Den Thermostatvormischer in der Hausanlage entspre- chend auf niedrigere Temperaturen einstellen. Energie sparen Das Symbol leuchtet, wenn das Gerät ökonomisch betrie- ben wird. ■ Den Drehwähler so lange drehen, bis das Symbol leuchtet. Inbetriebnahme nach Netzausfall ■ Den Warmwasserhahn ganz öffnen und das Wasser so lange laufen lassen, bis es warm wird. Hinweis: Während der Inbetriebnahme blinkt im Display

Inbetriebnahme nach Wasserabschaltung ■ Gerät spannungslos machen (Sicherungen in der Hausins- tallation ausschalten). ■ Warmwasserhahn so lange öffnen, bis die Luft aus der Leitung entwichen ist. ■ Sicherungen wieder einschalten. Das Gerät ist betriebsbereit. Energie sparen ■ Gewünschte Wassertemperatur direkt am Gerät einstellen. Hinweis: Zumischen von Kaltwasser bei zu heißem Wasser an der Armatur verbraucht unnötig Wasser und Energie. Zudem verkalkt dadurch das Gerät am stärksten. Die ge- wünschte Temperatur deshalb bitte immer direkt am Durch- lauferhitzer einstellen. Winterbetrieb Hinweis: Im Winter kann es vorkommen, dass die Zulauf- temperatur des Wassers sinkt und dadurch die gewünschte Auslauftemperatur nicht mehr erreicht wird. ■ Die Wassermenge am Wasserhahn so weit reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird. Reinigung ■ Das Gerät nur feucht abwischen. ■ Keine scharfen oder scheuernden Reinigungsmittel verwenden. ■ Keinen Dampfreiniger benutzen. Kundendienst Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die FD-Nr. Ihres Gerätes an. Sie finden die Nummern auf dem Typenschild auf der Innenseite der Frontklappe. Die Kontaktdaten in Ihrem Land finden Sie auf den letzten Seiten dieser Anleitung. Umweltgerecht entsorgen ■ Entsorgen Sie die Verpackung umweltgerecht. Dieses Gerat ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektroni- kaltgeräte (waste electrical and electronic equip- ment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fach- händler informieren. Garantie Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Gerätegarantie (siehe Seite 8) leisten wir Ersatz zu folgenden Bedingungen: – Sollte durch einen Fehler unseres AquaStop-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schä- den privater Gebraucher. – Die Haftungsgarantie gilt für die Lebensdauer des Geräts. – Voraussetzung des Garantieanspruchs ist, dass das Gerät mit AquaStop fachgerecht entsprechend unserer Anlei- tung aufgestellt und angeschlossen ist. Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armatu- ren bis zum AquaStop-Anschluss. – Geräte mit AquaStop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei einem mehrwöchigen Urlaub, ist der Wasserhahn zu schließen. Änderungen vorbehalten.7

Eine Störung, was tun? Achtung! Reparaturen dürfen nur vom Fachmann durchgeführt werden. Sie setzen sich großer Gefahr aus, wenn das Gerät unsachgemäß repariert wird. Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob aufgrund folgender Hin- weise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz. Der Kunde behebt die Störung selbst Störung Ursache Behebung Zu geringer Wasserdurchfluss Das Sieb im Wasserhahn oder im Dusch- kopf ist verstopft. Das Sieb entnehmen und reinigen oder entkalken. Die eingestellte hohe Wasser- temperatur wird nicht erreicht. Der Durchlauferhitzer ist an eine Thermos- tat-Mischbatterie angeschlossen. Die Temperatur am Durchlauf erhitzer auf „60 °C“ einstellen. Keine Displayanzeige Die Sicherung in der Haus installation hat ausgelöst. Die Sicherung in der Haus installation überprüfen. Das Wasser wird nicht warm. Die Zulauftemperatur ist gesunken. Wassermenge am Wasserhahn so weit reduzie- ren, bis die gewünschte Warmwassertemperatur erreicht wird. Die Auslauftemperatur ist höher als die eingestellte Temperatur. Die Zulauftemperatur im Durch lauferhitzer ist höher als die ein gestellte Temperatur (z. B. durch vorgewärmtes Wasser aus der Solaranlage). Der Thermostatvormischer in der Hausanlage muss entsprechend auf niedrigere Tempera- turen eingestellt werden. Im Display leuchtet

Die Leistungsgrenze ist erreicht. Die Wassermenge am Wasserhahn reduzie- ren oder die Temperatur am Gerät niedriger stellen. Konnte die Störung nicht behoben werden, bitte den Kundendienst anrufen. Der Kundendienst-Fachmann behebt die Störung Störung Ursache Behebung Zu geringer Wasserdurchfluss trotz Reinigung von Sieb im Wasserhahn oder Duschkopf. Ein Sieb im Gerät ist verstopft. Das Gerät von einem Fachmann reinigen lassen. Keine Displayanzeige trotz funktionierender Sicherung Hausinstallation Im Gerät liegt eine Störung vor. Das Gerät durch einen Fachmann überprüfen lassen. Das Display zeigt einen Fehler- code „E..“. Im Gerät liegt eine Störung vor. Das Gerät durch einen Fachmann überprüfen lassen. Die Störung wird automatisch behoben Störung Ursache Behebung Das Display zeigt „00,0°C“. Die Lufterkennung im Gerät registriert Luft im Wasser und schaltet die Heizleistung kurzzeitig ab. Der Durchlauferhitzer geht nach einigen Sekunden automatisch wieder in Betrieb.8
