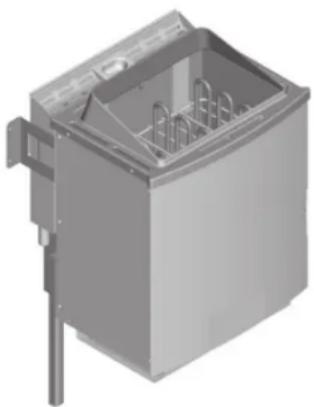

BEDIENUNGSANLEITUNG Norin Karibu

Karibu Articlel-Nr.:	Articlel-Nr.: I-Nr.: Typ
6044 37.468.28 190	11		Bio-Kombiofen 4,5 kW
56416 37.468.30 110	11		Bio-Kombiofen 9,0 kW

CE

IPX4

D Inhaltsverzeichnis

• Inhaltsverzeichnis

• Algemeines

Wichtige Sicherheitshinweise

Tabelle Ofenleistung/KabinengrOBe/Anschluss

Montageanweisung

Anleitung für den Elektroinstallateur

• Isolationswiderstand/Ohmwerte

Anschlussplan Bio-Kombiofen 9 kW Edelstahl

• Auflegend der Saunastine auf den Steinrost

Allgemeine Hinweise zum Aufguss und Verdampferbetriebe

• Hineweise zum Bio-Ofen (mit Verdampfer)

• Algemeine Hinweise zum Verdampfer

• Reinigung und Pflege des Verdampfers

Badeformen

• Verwendung von Saunazusätzen

Was tun bei Problemen?

• Ersatzteilzeichnung und

• Ersatzstellisten

CE Erklärung

Garantieurkunde

Serviceformula

Table of contents

Table of contents

General

Vykres nahrdnich dlua

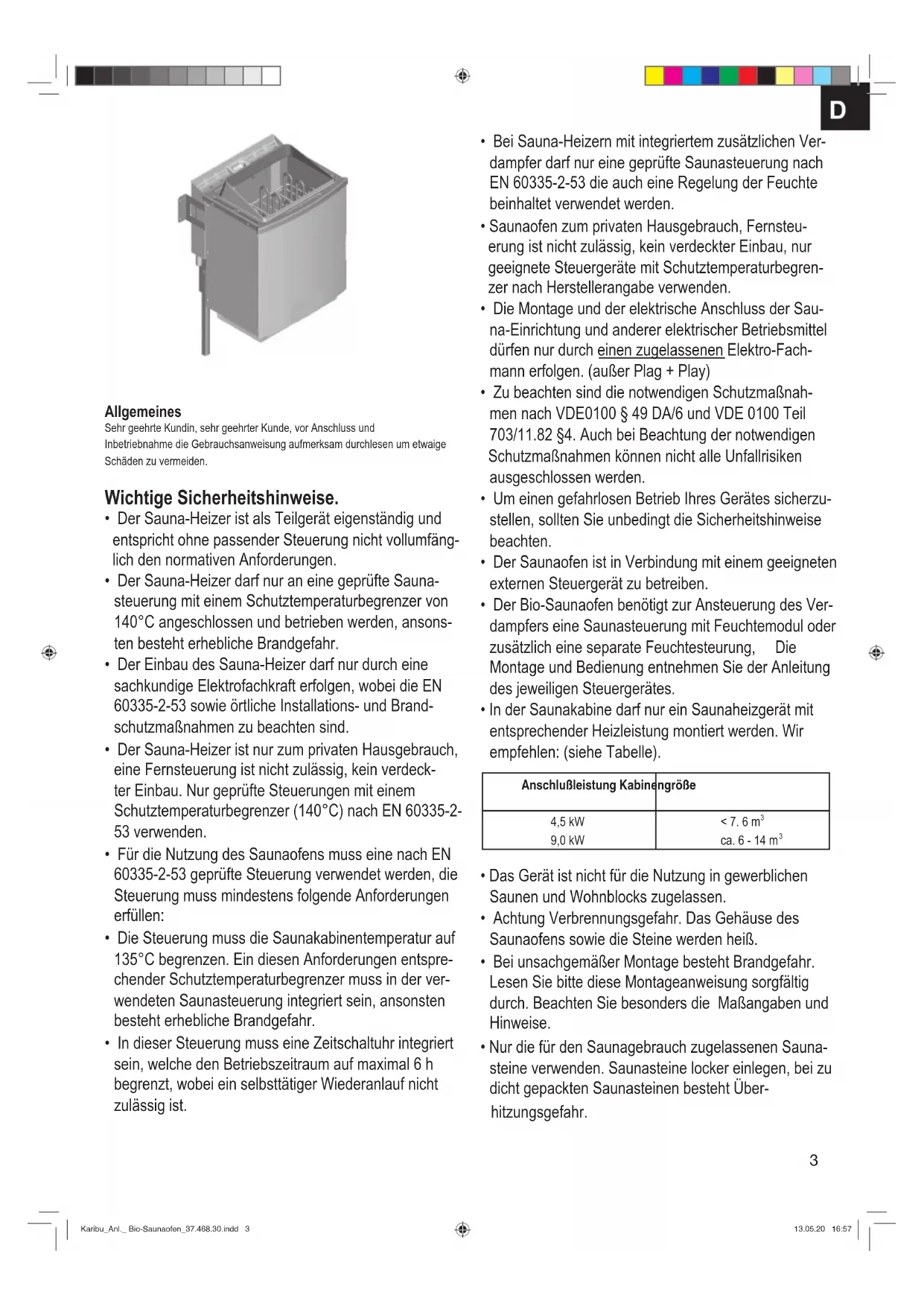

Sehr geehrte Kundin, sehr geehrter Kunde, vor Anschluss und Inbetriebnahme die Gebrauchsanweisung aufmerksam durchlesen um etwaige Schaden zu vermeiden.

Wichtige Sicherheitshinweise.

• Der Sauna-Heizer ist als Teilgerät eigenständig und entspricht ohne passender Steuerung nicht vollumfänglich den normativen Anforderungen.
• Der Sauna-Heizerarf nur an eine geprüfte Saunsteuerung mit einem Schutztemperaturbegrenzer von 140^ angeschlossen und betriebenen werden, ansonsten besteht erhebliche Brandgefahr.
• Der Einbau des Sauna-Heizerarf nur durch eine sachkundige Elektrofachkraft erfolgen, wobei die EN 60335-2-53 sowie ortliche Installations- und Brandschutzmaßnahmen zu beachten sind.
• Der Sauna-Heizer ist nur zum privaten Hausgebrauch, eine Fernsteuerung ist nicht zulässig, kein verdeckter Einbau. Nur geprüfte Steuerungen mit einem Schutztemperaturbegrenzer (140^) nach EN 60335-2-53 verwenden.
• Für die Nutzung des Saunaofens muss eine nach EN 60335-2-53 geprüfte Steuerung verwendet werden, die Steuerung muss mindestens folgende Anforderungen erfüllen:
• Die Steuerung muss die Saunakabinentemperatur auf 135^ begrenzen. Ein diesen Anforderungen entsprechender Schutztemperaturbegrenzer muss in der verwendeten Saunasteuerung integriert sein, ansonsten besteht erhebliche Brandgebung.

• In dieser Steuerung muss eine Zeitschaltuhr integriert sein, welche den Betriebszeitaum auf maximal 6 h begrenzt, wobein ein selbsttätiger Wiederanlauf nicht zulässig ist.

• Bei Sauna-Heizern mit integriertem zusätzlichen Ver-dampferarfurdurinegeprüfteSaunasteuerungnach EN60335-2-53dieaucheneRegelungderFeuchte beinhaltet verwendet werden.

• Saunaofen zum privaten Hausgebrauch, Fernsteuerung ist nicht zulässig, kein verdeckter Einbau, nur geeignete Steuergeräte mit Schutztemperaturbegrenzern nach Herstellerangabe verwenden.
  Die Montage und der elektrische Anschluss der Sauna-Einrichtung und anderer elektrischer Betriebsmittel)durfen nur durch einen zugelassenen Elektro-Fachmann erfolgen. (außer Plag + Play)
• Zu beachten sind die notwendigen Schutzmaßnahmen nach VDE0100 § 49 DA/6 und VDE 0100 Teil 703/11.82 §4. Auch bei Bechtung der notwendigen Schutzmaßnahmen können nicht alle Unfallrisiken ausgeschlossen werden.
• Um einen gefahrlosen Betrieb Ihres Gerätes sicherzustellen, sollen den Sie unbedingt die Sicherheitshinweise beachten.
• Der Saunaofen ist in Verbindung mit einem geeigneten externen Steuergerät zu betreiben.
• Der Bio-Saunaofen besteht zur Ansteuerung des Ver-dampfers eine Saunasteuierung mit Feuchtemodul oder zusammenzlich eine separate Feuchtesteurung, Die Montage und Bedienung enthalten Sie der Anleitung des jeweiligen Steuergerätes.
• In der Saunakabinearfndurnein Saunaheizgeratmit entsprechender Heizleistung montiert werden.Wir empfehlen: (siehe Tabelle).

Anschlußleistung Kabinetengröße
4,5 kW	< 7.6 m³
9,0 kW	ca. 6 - 14 m³

• Das Gerät ist nicht für die Nutzung in gewerblichen Saunen und Wohnblocks zugelassen.
• Achtung Verbrennungsgefahr. Das Gehäuse des Saunaofens sowie die Steine werden heiß.
• Bei unsachgemäßer Montage besteht Brandgefahr. Lesen Sieitte diese Montageanweisung sorgfältig durch. Beachten Sie besonderss die Maßangaben und Hinweise.
• Nur die für den Saunagebrauch zugelassenen Saunasteine verwenden. Saunasteine locker einlegen, bei zu dicht gepackten Saunastinen besteht Überhitzungsgefahr.

D

• Der Betrieb ohne Saunastine ist nicht gestattet.
• Halten Sie Kinder vom Saunaofen fern, Verbrennungsgefahr!
• Arztlichen Rat über Saunatemperatur und Saunadauer einholen bei gesundheitlichen Einschränkungen, Kleinkindern, Kindern, Alter und Behinderung. Verhindern sie den Gebrauch durch Personen, einschließlich Kinder deren physische, sensorische oder mentale Fähigkeiten oder Mangel an Erfahrung und/oder Wissen den sicheren Gebrauch der Geräte ohne Aufsicht gewährleisten.
• Verhindern sie den Gebrauch der Geräte durch Personen, die unter Einfluss von Medikamenten, Alkohol oder Drogen stehen.
• Nur möglich Aufgießen, zu viel Wasser auf den Steinen kann zu Verbrühenungen führen. Die Aufgussmenge soll 15~g/m^3 Kabinenvolumen nicht überschnitten.
  Benutzen Sie die Sauna nicht um Gegenstände, Kleidung oder Wäsche zu trocknen. Brandgefahr!
• Keine Gegenstände auf dem Ofen ablegen. Brandge-fahr!
• Keine Gegenstände im Konvektionsstrom des Ofens anbringen, ausgenommen der Temperaturfuhler der Saunasteuerung.
• Metalloberfl ächen können bei feuchten, und Meeres-Klima rosten.
• Der Ofen kann in der Aufheizphase und im Betrieb Knockgeräuche erzeugen (Metall, Heizstäbe und Steine dehnen sich aus).
• Sauna-Einrichtungen und Saunakabinen dürfen nur aus geeignetem, harzarmen und unbehandelten Materialien (z.B. Nordische Fichte, Pappel oder Linde) hergestellt werden.
  Die zulässige Höchsttemperatur für Wand- und Deckenoberfläche der Saunakabine beträgt + 140°Celsius.
• Mit der Zeit dunkeln die Kabinenwände im Bereich des Saunaofens stärker als im Rest der Kabine, dies ist normal. Reklamationen werden nicht erstattet.
  Die Höhe in der Saunakabine muss min. 1,75 m betragen.
• In jeder Saunakabine sind Be- und Entlüftungsöffnungen vorzusehen. Die Belültungsöffnung muss an der Wand, direkt unter dem Saunaofen ca. 5-10cm über dem Boden sein. Die Abluftöffnung muss diagonal zum Ofen im Bereich zwischen oberer und unterer

Saunaliege in der Rückwand angeordnet sein. Die Be- und Entlüftungen dürfen nicht verschlossen werden. Die Kabinenbeleuchtung mit der dazugehörenden Installation muss in der Ausführung "spritzwassergeschützt" und für eine Umgebungstemperatur von 140^ geeignet sein. Daher ist in Verbindung mit dem Saunaofen nur eine geprüfte Saunaleuchte mit max. 40 Watt zu installmenten.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Montageanweisung Achtung!

Unter dem Ofen keine Bodenbeläge aus brennbarem Material wie Holz, Kunststoffbeläge o. Ä. verwenden! Zweckmäßig im Saunabereich sind Keramikfliesen. Im Bereich unter dem Ofen kann es auch auf nicht brennbaren Boden belägen oder Fugenmaterial zu Verfährungenkommen. Es wird kein Ersatz für Verfährungen oder Schäden am Bodenbelag oder an der Saunawand geleistet. Der Ofen muss vor der Wandmontage elektrisch angeschlossen werden. Der Saunaofen ist für Kabinengrößen von 9-14 m³ konzipiert.

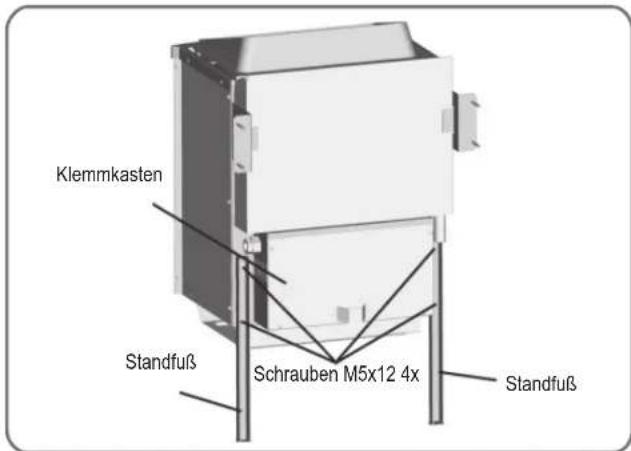

• Fuße mittels beigeufigten Schrauben (4 Stück M5 x 12) an Ofenrückwand montieren.

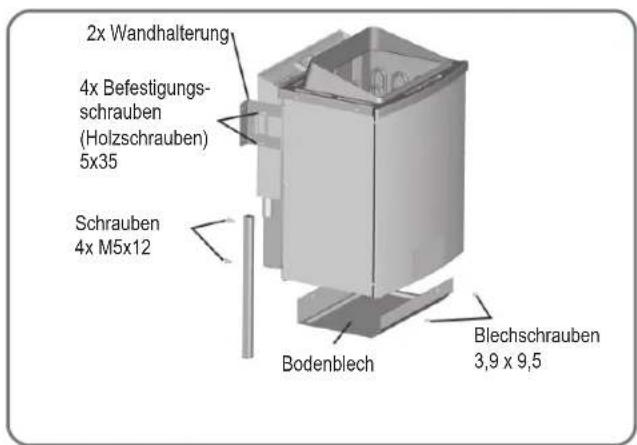

  Bodenblech mit 4 Blechschauben 3,9× 9,5 an Innemantel montieren
• Die Netzkabaleinführung in den Klemmkasten ist an der damit vorgesehenen Bohrung durchzufahren.
• Nach elektrischem Anschluss des Netzkabels den Klemmkasten mit dem Deckel (Abstandhalter nach außen) wieder verschlieben.
• Saunaofen vor die Luftentrittsöffnung stellen. Wandhalterung Saunahiegerät mittels der beigeftigten Holzschrauben an der Kabinenwand befestigen. Steinrost einlagen und Saunastine auflegen (siehe Beschreibung "Steinrost mit Saunastinen belegen", Kap. "Reinigung und Pflege").

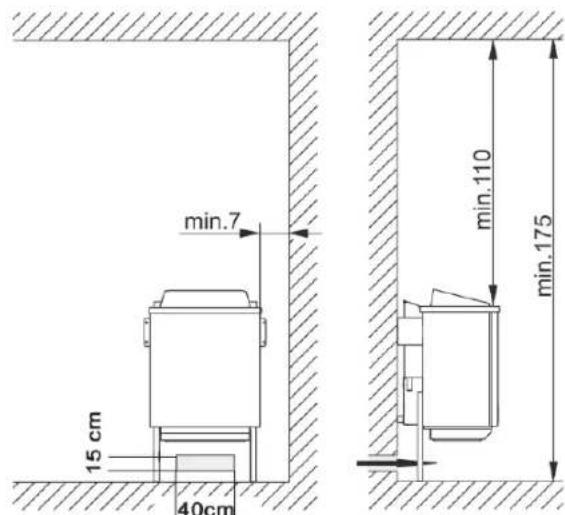

• Bei der Montage des Saunaofens ist darauf zu achen, dass der senkrechte Abstand zwischen Oberkante Saunaofen und Saunadecke mindestens 110 cm beträgt, der waagerechte (seitliche) Abstand zwischen Ofen und Kabinenwand mindestens 7 cm beträgt. Der Abstand zwischen Ofenunterkante und Fußboden ist durch die Bauart der Geräte (Stellfuß) vorgegeben. Der Abstand zwischen Ofenrückwand und Kabinenwand ist entsprechals durch die Bauart (Wandhalterung) vorgegeben.
• Der Abstand zwischen Ofenschutzgitter bzw. Liegebank und anderer brennbarer Materialien zum Ofen muss mindestens 7 cm betragen. Die Schutzgitter-Höhe muss mit der vorderen Ofenhöhe möglich sein.

Hinweis: Bereits einmaliger Fehlanschluss kann die Steuereinrichtung zerstoren. Bei Falschanschluss erllscht der Garantleanspruch.

Anleitung für den Elektroinstallatur: Für den Anschluss des Ofens und alle elektrischen Anlagen sind die DIN VDE 0100 und die Unfallverhütungsvorschrift BGV A2 einzuhalten. Es ist bauseits eine externe, allolige Trennvorrichtung mit voller Abschaltung entsprechend der Überspannungskategorie III vorzusehen.

Achtung: Netzanschlussleitungen müssen polychlorophren-ummantelte flexible Leitungen sein. Anschlussleitungen nicht im Lieferumfang enthalten! Alle Leitungen, die im Inneren der Käbine verlegt werden, müssen für eine Umgebungstemperatur von mindestens 140^ geeignet sein. Zu verwenden sind temperaturbestandige Silikonleitungen. Den Mindestquerschnitt der Anschlussleitung und die Mindestgroße der Saunakabine entnehmer Sie der Tabelle (S.5 Tab.1). Ein Anschlussplan ist auf der Innenseite der Schaltschachtabdeckung angebracht. Beachten Sie, dass stromfuhrende Leitungen aus Sicherheitsgründen nicht sichbar an Kabinineninnwände verlegt werden müssen. Bei vorgefertigem Saunakabinen sind im Wandelement mit der Zuluftöffnung meinst Leerrohre oder ein Schacht zur Kabelverlegung vorhanden. Soltte ihre Käbine keine Vorbereitung zur Kabelverlegung haben, wird empfehlen an der Kabinenaußendeine Anschlussdose (nicht im Lieferumfang enthalten) zu installieren. Bohren Sie darüber der Kabeininführung des Ofens und der Anschlussdose ein Loch in die Kabinenwand. Führen Sie das Kabel durch das Loch nach außen zur Anschlussdose. Alle Käbine müssen vor Beschadigung geschützt werden. Dies kann mit Installationsschacht/- Rohren oder mit Holzabdeckleisten erfolgen. Der Saunaofenarf ohne geeignete Schutzeinrichtung nicht in Betrieb genommen werden! Der Einbau ist durch sachkundige Personen gestattet. Die EN 60335-2 sowie ortlich Installations- und Brndschutzmaßnahmen sind unbedingt zu beachten.

Prüfung de Isolationswiderstandes: Mit einem Isolationswiderstandsmesser gerät konnen die Widerstandswerte zwischen den einzelnen Leiterklemmen und Gehäuse (Schutzerde) gemessen werden. Der gesamt Isolationswiderstand zwischen Leiterklemmen und Gehäuse (Schutzerde) muss auf jeder Fall größter 1MOhm sein. 33 - 39 Ω bei Bio-Kombiofen 9 kW.

Gerätotyp	Anschluß leistung in kW	geeignet für Kabinengröße in m3	Mindest Querschnitte in mm2 (Kupferleitung) Bio-Saunaofen Anschluß an 400 V AC 3N
Bio-Saunaofen			Netzzuleitung zum Steuergerät	Ofen-Anschlußleitung Steuergerät zum Ofen (Silikon)	Absicherung in Ampere
4,5 kW	4,5 < 7 5x2,5	x 1,5 16
9,0 kW	9,0 6 -14 5x2,5	x 1,5 16

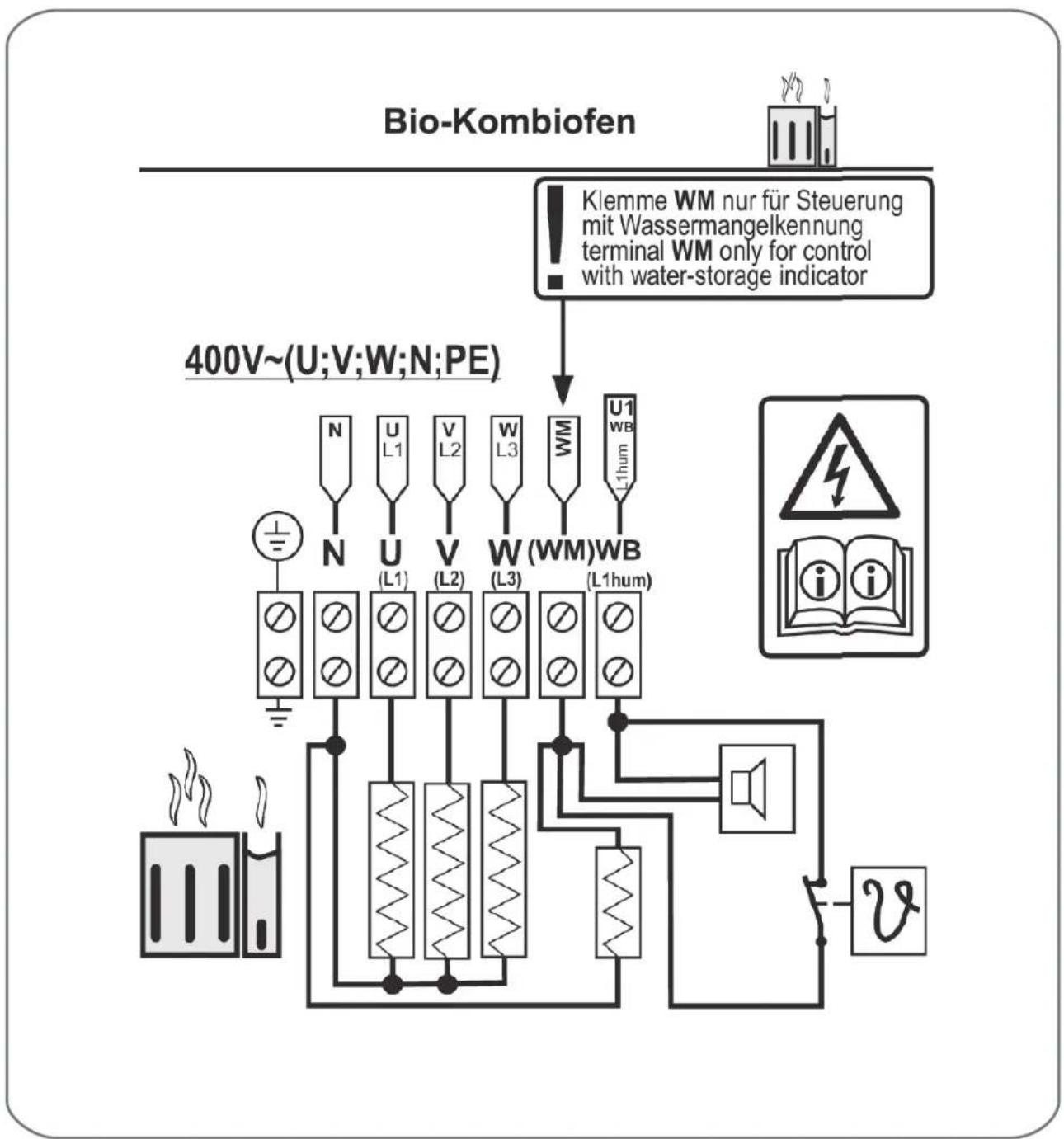

Anschlußplan Bio-Saunaofen

Auflegend der Saunastine auf den Steinrost

Saunastine sind ein Naturprodukt! Es wird empfohlen die Steine vor dem Auflegen auf den Ofen mit klarem Wasser zu reinigen. Verwenden Sie keine Steine die nicht für den Saunagebrauch vorgesehen sind. Max. 12 Kg Steine verwenden. Achting! Steine locker einlagen, sortieren Sie zu keine Steine aus. Zu dicht gappakte Steine behindern die Luftzirkulation und führen zur Überhitzung des Saunaofens und der Kabinenwände, Brandgefahr! Betreiben Sie den Ofen nicht ohne Steine! Verwenden Sie nur Steine die im Handel als Saunastine gekennzeichnet sind. Garantieansprüche werden nicht gewährt, bei Verwendung anderer Steine, als solche die für den Saunagebrauch vorgesehen sind, sowie für Schäden durch unsachgemäß Befüllung der Steinkammer. Legen Sie die Steine min. 1x jährlich um, sortieren Sie zu keine Steine aus und entfern Sie angefallenen Steinstaub bzw. Gesteinssplitter. Es wird empfohlen die Steine alle 2 Jahre auszutauschen.

Achtung!

Bedecken des Ofens und unsachgemäß gefüllter Steinbehälter verursachen Brandgefahr. Ofen nicht ohne Saunastine betreiben!

Allgemeine Hinweise,

zum Aufguss und Verdampferbetrieb:

Befüllen Sie den Behälter maximal bis zur Markierung, das entspricht ca. 3,3 Liter Fülmenge. Aus hygienischen Gründen muss der Behälter vor jedem Saunabetrieb frisch gefüllt und nach Beendigung des Saunabetriebs entleert und gereinigt werden. Verwenden Sie nur Wasser das die Qualitätsansprüche für Haushaltswasser erfüllt.

Bei Verwendung kalk- bzw. eisenhaltigen Wassers entstehen Rückstände auf den Steinen, Metalloberflächen und im Wasserbehälter.Um die Gefahr von Verbrührung durch den beim Aufgießen aufsteigendenheiten Dampf zu vermeiden, sollenen Aufgusse immer von der Seite mit einer Schöpfkelle erfolgen. Durchtropfendes Aufgusswasser kann dauerhafte Verunreinigungen auf dem Kabinenboden verursachen. Nur möglich Aufgießen, zu viel Wasser auf die Steine kann zu Verbrühenungen führen. Aufguss nach allgemeinem Wohlbefinden, die Aufgussmenge soll jeder 15g / m^3 Kabinetvolumen nicht überschreiben. Der Aufguss erfolgt direkt auf die他们是 steine im Ofen und muss gleichmäßig über die Steine verteil werden. Bei der Verwendung von Aufgusskonzentraten (z.B. ätherische Öle) müssen die Hinweise des Herstellers beachtet werden. Bei Verwendung zu hoher Konzentrationen dieser Mittel kann es zu Verpuffungen kommt. Aufgusse mit Beimischungen von alkoholischen Getränen oder sonstige nicht für den Saunabetrieb vorgesehene Zusätze sind wegen Brand-, Explosions- und Gesundheitsgefahr nicht zulässig. Bei Nichtbeachten der oben aufgeführten Punkte erlischt der Garantieanspruch!

Hinweise zum Bio-Ofen (mit Verdampfer)

Der Verdampfer wird über das Feuchtemodul der jeweiligen Saunasteuerung

oder über ein externes Feuchtesteuergerat geregelt. Die Montage und den Anschluss der Steuerergezte entnahmen Sie der jeweiligen Bedienungsanleitung.

Allgemeine Hinweise zum Verdampfer

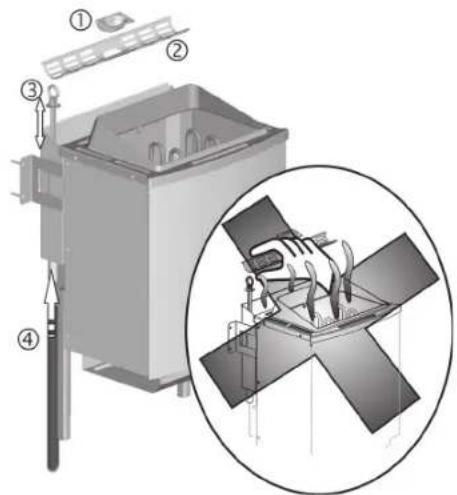

ACHTUNG! VERBRÜHUNGSGEFAHRI!

Beim Betrieb des Verdampfers tritt an der Oberseite Dampf aus. Im Bereich des Dampfaustritt besteht Verbrühungsgefahr!

Verhinder sie den Gebrauch durch Personen, einschließlich Kinder deren physische, sensorische oder mentale Fähigkeiten oder Mangel an Erfahrung und/oder Wissen den sicheren Gebrauch des Verdampfers ohne Aufsicht gewährleisten.

Gerät niemals dauerhaft ohne Wasser betreiben. Betrieb ohne Wasser kann zum Defekt des Verdampfers führen.

Verwenden Sie nur Wasser das die Qualitätsansprüche für Haushaltswasser erfüllt.

Bei Verwendung kalk- eisenhaltigen Wassers entstehen Rückstandeauf den Steinen, Metalloberflächen und im Wasserbehälter.

Krauterpackungen auflegen und Befüllen der Verdampferschale vor Inbetriebnahme. Wahrend des Betriebs Verdampfer ausschalten.

Wiederbefüllung der Verdampferschale erst nach erkalten der Abdeckung! Saunaaufgussmittel dürfen nicht direkt in den Verdampferbehälter gegeben werden. Zusatzmittel im Verdampferbehälter neigen zum Aufschaumen und Überkochen. Herstellerhinweise beachten!

Befüllung des Behalters bis maximal zur oberen Markierung.

Die Fülllenge des leeren Behalters entspricht 3,3l. Diese Menge ist ausreichend fur ca. 90min Dauerbetrieb (abhängig vom Verkalkungsgrad der Heizplatte).

Betreiben Sie den Verdampfer nicht ohne Verdampferrost Verbrühungsgefahr! Vorsicht vor herausschwappendem freiem Wasser.

Aufgusage mit Beimischungen von alkoholischen Getränen oder sonstige nicht für den Saunabetrieb vorgesehene Zusätze sind wegen Brand-, Explosions- und Gesundheitsgefahr nicht zulässig.

Nach jedem Feuchtebetrieb Gerat abkühlen setzen, Restwasser entleeren und Behalter reinigen.

Bei Nichtbeachten der oben genannten Punkte erlischt der Garantieanspruch!

Hinweis: Bei den meisten Steuergeräten mit Feuchtemodul wird aus Sicherheitsgründen die Saunattemperatur auf 60-70°C begrenzt.

Reinigung und Pflege des Verdampfers

Sie sollen den Wasser nach jeder Benutzung des Verdampfers ablassen.
Etwaige Verunreinigungen durch Krauteressen konnen durch Ausspullen mit frischem Wasser beseitigt werden. Schlieben Sie hierzu einen Schlauch an dem Ablaß an und halten Sie das Wasser ablaufen. Vorsicht! Das Wasser konnte noch hell sein. Der Verdampfer ist geeignet für den Betrieb mit

D

Wasser der Härtestufe 1(1-7 deutsche Härtegrade). Erfragen Sie, wenn notig, bei ihrem Wasserversorgungsunternehmen den Härtegrad Ihrss Wassernetzes. Bei hoheren Härtegraden sollenn Sie entkalktes Wasser verwenden. Der Verdampferbehälter sollte je nach dem Härtegrad des Wassers,ählich wie bei der Kaffeemaschine,olfers entkalkt werden. Bei stark kalkhaltigem Wasser empfehlen wir bei Anlagen, die tätig betrieben werden, eine Entkalkung alle 2-3Wochen durchzufahren. Beachten Sie aber, dass diese Zeitspanne entscheidend vom Härtegrad und von der Menge des verdampften Wassers, das heißt von der tätiglichen Betriebsdauer abhängt. Achten Sieitte daraufauf, dass bei Betrieb immer genugend Wasser im Verdampferbehälter ist. Ein hαufiges Trockengehen der Anlage ist zu vermeiden, da die Heizstäbe Schadennehmen konnen. Aus dem gleichen Grund sollenn Sie nie während oder kurz nach der Benutzung Wasser nachfällt. Die Heizstäbe wurden zu sehr abgeschrekt und konnen auch so Schaden nehem.

Badeformen

Mit dem integrierten Verdampfer und dem passendem Steuererat haben Sie die Möglichkeit, verschiedene Badeformen einzustellen. Neben der klassisch finnischen Sauna mit Temperaturen zwischen 70 °C und 110 °C mit sehr geringer relativer Feuchtce (max. 15 %) können Sie auch bei Temperaturen zwischen 30 °C und 60 °C ein Feuchtbad bzw. Krauterbad genieten. Die Dauer eines Feuchtbades sollte je nach Wohlbefinden zwischen 15und 30 Minuten liegen. Nach Ruhepauden sind weitere Bäder möglich.

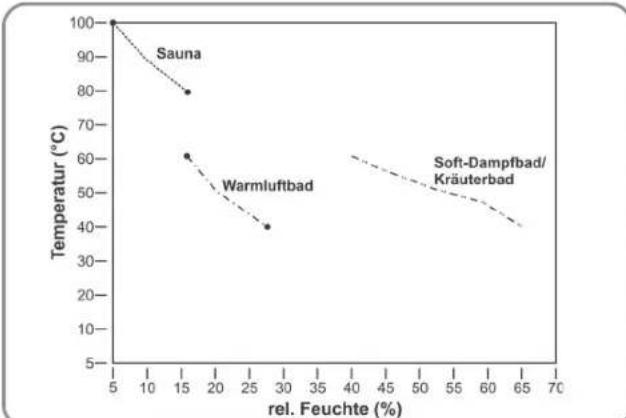

Badeformen (Feuchte/Temperatur Diagramm) Die Luftfeuchte in der Kabine ist abhängig von der GroBe und Bauweise der Saunakabine sowie der Temperatur. Zu beachten ist, das mit steigender Temperatur die Wasserdampfmenge zunimmt die zur Sattigung benotigt wird.

Verwendung von Saunazusätzen:

Verwenden Sie nur rein Wasserloßliche Kräuteressen den oder abgepackte Kräuterbeutel, bestehend aus pflanzlichen oder synthetischen Ölen. Geben Sie die mit ein weniger Wasser verdünnten Mittel in die Verdampferschale, Kräuterpackungen sind auf den darauf vorgesehenen Verdampferrost zu legen. Durch den aufsteigenden Dampf werden die Duftstoffe der Kräuter freigesetzt und vertellen sich mit dem aufsteigenden Dampf in der Kabine. Verwenden Sie nie unverdünne Sauna-Aufguss-Konzentrate. Zusatzmittel und Sauna-Aufguss-Konzentrate ne direkt in den Verdampferbehälter geben. Zusatzmittel im Verdampferbehälter neigen zum Aufschaumen und Überkochen! Achting! Aufgussmittel konnen Flecken auf Metalloberflächen und Saunastinen verursachen. Sauna Aufgussmittel mit Zitrusduft konnen aufgrund des Säureanteils Rostflecken verursachen. Verwenden Sie für den Aufguss nur Aufgussmittel in der vom Hersteller vorgegebenen, verdünnten Form. Verwenden Sie niemals Alkohol oder sonstige nicht für den Saunabetrieb vorgesehene Zusätze als Aufgussmittel, es besteht Brand-; Explosionsund Gesundheitsgefahr!

Was tun bei Problemen?

Der Ofen heizt nicht...

Haben Sie alle notwendigen Schalter betägt?
- Hat die Sicherung in der Hausinstallation ausgelöst?
Haben Sie die Temperaturregler richtig eingestellt?
-Defekt Saunasteuergerat (Fuhlerbruch siehe Bedienungsanleitung des

General:

Dear Customer,

De kachel verwarmt nicht....

Verdamper werkt nicht

Pos. ENummer	Bez. Stück
1 086.89.723	.32 Haltewinkel 2
2 086.68.123	.48 Dichtungsring	20/Ø14x2 6
3 086.51.086	.03 Sechskantmutter	M14x1,5 A2K 6
4 086.89.513	.34 Rohrheizkörper	1,5 KW (4,5 kW) 3
4 086.89.513	.43 Rohrheizkörper	3 KW (9,0 kW) 3
5 086.89.613	.21 Gitterrost vernickelt 1
6 086.89.723	.11 Abdeckung 1
7 086.89.723	.36 Bodenblech 1
8 086.81.000	.32 Standfuß 2
9 086.80.021	.17 Lüsterklemmen	mit Kabelbaum 1
10	086.72.308.35	Kabelverschraubung PG16 grau	1
11	086.50.331.62	Lnsenschraube M 5x12 A2K	8
12	086.50.633.61	Befestigungsschraube 4,8 x 32	4
13a	086.50.003.42	Verdampferbehälter	1
13b	086.89.520.71	Verdampferbehälter Niro kompl.	1
14	086.50.008.09	Dichtungsring	3
15	086.50.003.39	Ablass-Stopfen	1
16	086.50.003.41	Schlauch	1
17	086.68.123.39	Dichtungsring-V-Ø20/Ø14x2	3
18	086.51.086.02	Sechskantmutter M14x5	3
19	086.89.513.87	Verdampferheizkörper 1,5 KW	1
20	089.89.505.67	Verdampferrost Niro	1
21	086.89.505.69	Verdampferschale	1
22	086.77.001.01 Summer 6,3x0,8 M4 75dBA	1
23	086.75.859.17	Temperturbegrenzer (Wassermangelschutz)	1
24	086.54.105.22	Klemmfeder	1
