Sonja - Sauna Karibu - Kostenlose Bedienungsanleitung

Produkttyp	Saunasteuerung für Privatkabine
Abmessungen	238 × 195 × 90 mm
Stromversorgung	Fester Anschluss, Kabel mind. 5×2,5 mm²
Schaltleistung (Ofen)	3 × 3 kW (max. 9 kW)
Schaltleistung (Verdampfer)	3 kW
Temperaturbereich	+40 °C bis +125 °C
Feuchtebereich (Mischbetrieb)	0 bis 100 %
Schutzart	IP X4 (geschützt gegen Spritzwasser)
Hauptfunktionen	Saunabetrieb, Mischbetrieb, programmierbare Timer (15 Min. bis 23:45), Beleuchtung, optionale Türüberwachung
Sicherheit	Automatische Abschaltung nach 6 h, Temperaturbegrenzer bei 139 °C, Doppelfühler (Ofen und Bank)
Montage	Durch qualifizierten Elektriker, spannungsfrei, außerhalb der Kabine, Höhe ca. 1,70 m
Umgebungsbedingungen	Temperatur -10 °C bis +40 °C, Luftfeuchtigkeit max. 95 %
Wartung	Reinigung mit weichem Tuch und milder Seife, keine Wartung erforderlich
Lieferumfang	Steuerung, Ofenfühler mit Begrenzer, Bankfühler, Montagezubehör

Häufig gestellte Fragen - Sonja Karibu

Wie starte ich die Sauna schnell?

Stellen Sie die gewünschte Temperatur mit dem Temperaturwahlschalter (4) ein und drücken Sie kurz die Timertaste (9). Der Ofen startet und die Temperaturkontrollleuchte leuchtet auf.

Was tun, wenn das Display '00.00' blinkt?

Dies zeigt eine Überschreitung der Heizdauer (6 Stunden) an. Zum Neustart drücken Sie kurz die Timertaste (9). Der Ofen heizt wieder.

Wie programmiere ich einen verzögerten Start?

Stellen Sie die Temperatur (und die Feuchte im Mischbetrieb) ein, dann halten Sie die Timertaste (9) gedrückt. Die Anzeige steigt in 15-Minuten-Schritten. Lassen Sie die Taste bei der gewünschten Dauer los (max. 23:45). Der Timer läuft ab und der Ofen startet automatisch.

Was bedeutet die Fehlermeldung 'E-F1'?

'E-F1' zeigt einen Fehler am Ofenfühler an (Kurzschluss, Kabelunterbrechung oder defekter Fühler). Kontaktieren Sie einen qualifizierten Elektriker, um den Fühler zu überprüfen (Widerstand zwischen 1,9 und 2,1 kOhm bei 25 °C).

Kann ich die Sauna unbeaufsichtigt nutzen?

Nein, es wird davon abgeraten, die Sauna unbeaufsichtigt zu lassen. Stellen Sie vor jeder Nutzung sicher, dass sich keine brennbaren Gegenstände auf dem Ofen befinden. Die programmierte Startfunktion kann verwendet werden, aber überprüfen Sie auf Gefahren.

Wie reinige ich die Saunasteuerung?

Reinigen Sie mit einem in milder Seifenlauge getränkten, gut ausgewrungenen Tuch. Tauchen Sie das Gerät niemals in Wasser und gießen Sie kein Wasser darüber. Wischen Sie das Gehäuse vorsichtig ab.

Was tun, wenn die Beleuchtung nicht angeht?

Schalten Sie die Steuerung aus, schalten Sie die Hauptsicherungen aus, wechseln Sie die Glühbirne, dann schalten Sie die Sicherung wieder ein. Bleibt die Beleuchtung aus, wenden Sie sich an Ihren Lieferanten.

Wie stelle ich den Mischbetrieb (Sauna + Verdampfer) ein?

Stellen Sie die Temperatur (Feuchtesymbol zeigt die max. Temperatur im Mischbetrieb) und die Feuchte mit den Wahlschaltern ein. Drücken Sie kurz die Timertaste, um zu starten. Die Temperatur- und Feuchtekontrollleuchten leuchten auf.

Was bedeutet die Anzeige 'FILL'?

'FILL' blinkt, wenn der Wassertank des Verdampfers leer ist. Füllen Sie den Tank. Nach einigen Augenblicken verschwindet die Meldung und der Verdampfer arbeitet wieder.

Wie installiere ich den Ofenfühler?

Montieren Sie den Fühler in der oberen Hälfte des Ofens, etwa 15 cm von der Decke entfernt, ohne Einfluss der einströmenden Luft. Schließen Sie die weißen Kabel an Klemme F1 und die roten Kabel an Klemme TS an, ohne Polarität. Verwenden Sie die mitgelieferten Kabel (beständig bis 150 °C).

BEDIENUNGSANLEITUNG Sonja Karibu

Sauna- und Verdampfer-Steuierung

Modern Bio

52949

MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch

Inhaltsverzeichnis

1. Zu dieser Anleitung 4

2. Wichtige Hinweise zu ihrer Sicherheit 5

2.1. Bestimmungsgemäßer Gebrauch 5.
2.2. Sicherheitshinweise für den Monteur 6
2.3. Sicherheitshinweise für den Anwender.7

3. Produktbeschreibung_8

3.1. Lieferumfang.8
3.2. Produktfunktionen.8

4. Montage und Anschluss 10

4.1. Saunasteuerung montieren 11
4.2. Leitungen anschließen 12
4.3. Ofenfuhler mit Übertemperatur-Sicherung montieren 14
4.4. Bankfuhler montieren 16
4.5. Tur-Überwachung montieren (optional) 16
4.6. Prüfungen durchführren 17

5. Problemlösung für den Monteur

6. Anschlussplan

7. Bedienelemente

8. Bedeutung der Anzeigen

Inhaltsverzeichnis

9. Bedienung_22

9.1. Licht einschalten 22
9.2. Saunasteuerung einschalten 22
9.3. Sauna-Betrieb starten - Schnellstart 22
9.4. Kombi-Betrieb - Schnellstart 23
9.5. Sauna-Betrieb mit Vorwahrzeit (zeitverzogert starten) 23
9.6. Kombi-Betrieb mit Vorwahrzeit (zeitverzogert starten) 24
9.7. Vorwahrzeit loschen 25
9.8. Saunasteuerung ausschalten 25
9.9. Längere Betriebspausen 25
9.10. Funktionswise der optionalen Tur-Überwachung 25

10. Reinigung und Wartung 27

10.1. Reinigung 27
10.2.Wartung 27

11. Entsorgung.

12.Problemlösung fur Anwender.

12.1.Heizzeitüberschreitung 28
12.2.Licht leuchtet nicht 28
12.3.Wassermangel-Anzeige 29
12.4.Fehlermeldungen 30

13. Technische Daten

1. Zu dieser Anleitung

Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe der Saunasteuerung auf. So konnen Sie jederzeit Informationen zu ihrer Sicherheit und zur Bedienung nachlesen.

Sie finden diese Montage- und Gebrauchsanweisung auch im Downloadbereich unserer Websites auf www.karibu.de.

Symbole in Warnhinweisen

In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten Fall)sogar tõdlich sein konnen.

In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutungen haben:

GEFAHR!

Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere Verletzungen die Folge.

WARNING!

Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere Verletzungen die Folge sein.

VORSICHT!

Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzungen die Folge sein.

ACHTUNG!

Dieses Signalwort warnt Sie vor Sachschäden.

Andere Symbole

Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.

2. Wichtige Hinweise zu ihrer Sicherheit

Die Saunasteuerung Modern Bio ist nach anerkannten Sicherheitstechnischen Regeln gebaut. Dennoch konnen bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln.

2.1. Bestimmungsgemäßer Gebrauch

Die Saunasteuerung Modern Bio dient zum Steuern und Regel von Saunaöfen im privaten Bereich gemäß den technischen Daten. Siearf nur zum Steuern und Regel von 3 Heizkreisen mit einer Heizleistung von max. 3kW pro Heizkreis eingesetzt werden. Die maximale Verdampferleistung beträgt 3kW .

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschädigung des Produkts, zu schweren Verletzungen oder Tod führen.

2.2. Sicherheitshinweise für den Monteur

Die Montagearf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgefuhrt werden.
- Montage- und Anschlussarbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung entsprechend der Überspannungskategorie III vorzusehen.
- Die Saunasteuerung ist außerhalb der Saunakabine in ca. 1,70 m Höhe oder gemäß den Empfehlungen des Kabinenherstellers zu montieren. Die Umgebungstemperatur muss im Bereich von -10 °C und 40 °C liegen.
- Der Ofenfuhler ist so anzubringen, dass er nicht durch einströmende Luft beeinflusst wird.
- Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
- Bei Problemen, die in den Montageanweisungen nicht ausfuhlich genug behandelt werden, wenden Sie sich zu ihrer eigenen Sicherheit an ihren Lieferanten.

2.3. Sicherheitshinweise für den Anwender

• Die Saunasteuerungarf nicht von Kindern unter 8 Jahren verwendet werden.

• Die Saunasteuerungarf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden:

• wenn sie beaufsichtigt werden.

• wenn ihren die sichere Verwendung gezeigt wurde und sie die Gefahren, die entstehen können, verstehen.

• Kinder dürfen nicht mit der Saunasteuerung speiten.

• Kinder unter 14 Jahren dürfen die Saunasteuerung nur reinigen, wenn sie beaufsichtigt werden.

• Wenn Sie unter dem Einfluss von Alkohol, Medikamenten oder Drogen stehen, verzachten Sie aus gesundheitlichen Gründen auf das Saunabad.
• Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
• Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Vorwahrzeitfunktion aktivieren.
• Bei Problemen, die in der Gebrauchsanweisung nicht ausfuhlich genug behandelt werden, wenden Sie sich zu ihrer eigenen Sicherheit an ihren Lieferanten.

3. Produktbeschreibung

3.1. Lieferumfang

Einteilige Saunasteuerung

• Ofenfuhler mit integrierter Übertemperatur-Sicherung (F1), Führleitungen 3 m
  Bankfuhler (F2), Fuhlerleitungen 3 m
  Montagezubehör

3.2. Produktfunktionen

Die Saunasteuerung Modern Bio dient zum Steuern und Regeln von Kombi-Saunaöfen mit einer Heizleistung bis 9 kW und einer Verdampferleistung bis 3 kW im Temperaturbereich von 40 °C bis 125 °C und einer Feuchteintensität von 0 bis 100%.

Mit einer Leistungserweiterung kann die maximale Schaltleistung von 9 kW auf 18 kW oder 30 kW erhöht werden.

Die Saunasteuerung arbeitet nach dem Zwei-Fühlersystem. Im Fühlergehäuse des Ofenfuhlers befindet sich die Übertemperatur-Sicherung. Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtemperatur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139^ den Saunaofen automatisch ab.

Im Sauna-Betrieb steht trockene Wärme zur Verfügung. Die Temperatur in der Kabine ist hoch (80 bis 100^ ). Die Feuchtewerte sind mit maximal 10% gering. Wenn die Kabinettemperatur kleiner als die eingestellte Solltemperatur ist, schaltet die Saunasteuerung den Saunaofen ein. Der Saunaofen heizt. Wenn die Kabinettemperatur die eingestellte Solltemperatur überschreitet, schaltet die Sauna steuerung den Saunaofen aus. Der Saunaofen heizt nicht, bis die

Kabinettemperatur wieder unter die eingestelle Solltemperatur fällt.

Im Kombi-Betrieb ist kein dem Saunaofen auch der Verdampfer in Betrieb. Die Temperatur in der Kabine ist niedriger (ca. 40 bis 65^ ) als im Saunabetrieb, damit ist die relative Luftfeuchte mit 35% bis ungebahr 70% wesentlichHigher. Dabei ist die maximal einstellbare Soll-Feuchte von der Saunattemperatur abhängig. Je higher die Saunattemperatur,esto niedriger ist der maximale einstellbare Feuchtewert.

Die automatische Heizzeit-Begrenzung schaltet die Saunasteuerung nach einer Heizzeit von 6 Stunden aus Sicherheitsgründen automatisch ab.

Die Saunasteuerung Modern Bio verfügt über eine Vorwahrzeit-Funktion. Die Vorwahrzeit kann in 15 Minuten-Schritten eingestellt werden. Die minimale Vorwahrzeit beträgt 15 Minuten. Die maximale Vorwahrzeit beträgt 23 Stunden und 45 Minuten. Nach Ablauf der Vorwahrzeit wird der Saunaofen eingeschaltet.

4. Montage und Anschluss

ACHTUNG!

Schaden am Gerät

Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen.

• Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht übersritten wird.

ACHTUNG!

Schaden am Gerät

• Die Saunasteuerungarf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3kW pro Heizkreis und einem Verdampfer mit einer Verdampferleistung von max. 3kW eingesetzt werden.

Berücksichtigten Sie folgende Punkte bei der Montage und beim Anschluss der Saunasteuerung:

• Die Saunasteuerung ist außerhalb der Saunakabine in ca. 1,70 m Höhe oder gemäß den Empfehlungen des Kabinenherstellers zu montieren. Die Umgebungstemperatur muss im Bereich von -10 °C und 40 °C liegen.
  Die elektrische Versorgung muss als Festanschluss erfolgen.
• Es ist bauseits eine allpolige Trennvorrichtung mit valler Abschaltung entsprechend der Überspannungskategorie III vorzusehen.

• Die Führer-Leitungen müssen zu anderen Netzleitungen und Steuerleitungen getrennt verlegt werden. Einfach isolierte Leitungen müssen durch ein Rohr (Doppelisolation) geschützt werden. Der Ofenführer und der Bankführer dürfen nur mit den beiliegenden Führerleitungen, die bis 150^ temperaturbestandig sind, angeschlossen werden.

• Der Ofenfuhrer ist in der Saunakabine oberhalb der Mitte des Saunaofens zu montieren. Dabei ist ein Abstand von ca. 15 cm zur Kabinendecke einzuhalten.

• Der Ofenfuhler ist so anzubRINGen, dass er nicht durch einströmende Luft beeinflusst wird.
• Der Bankfuhler ist gegenüber dem Heizsystem zu montieren. Dabei ist ein Abstand von ca. 15 cm zur Kabinendecke einzuhalten.

4.1. Saunasteuerung montieren

Beachten Sie die Abb. 1 (Seite 13).

1. Ziehen Sie den Temperatur- und Feuchtewähler 1 und 11 ab.

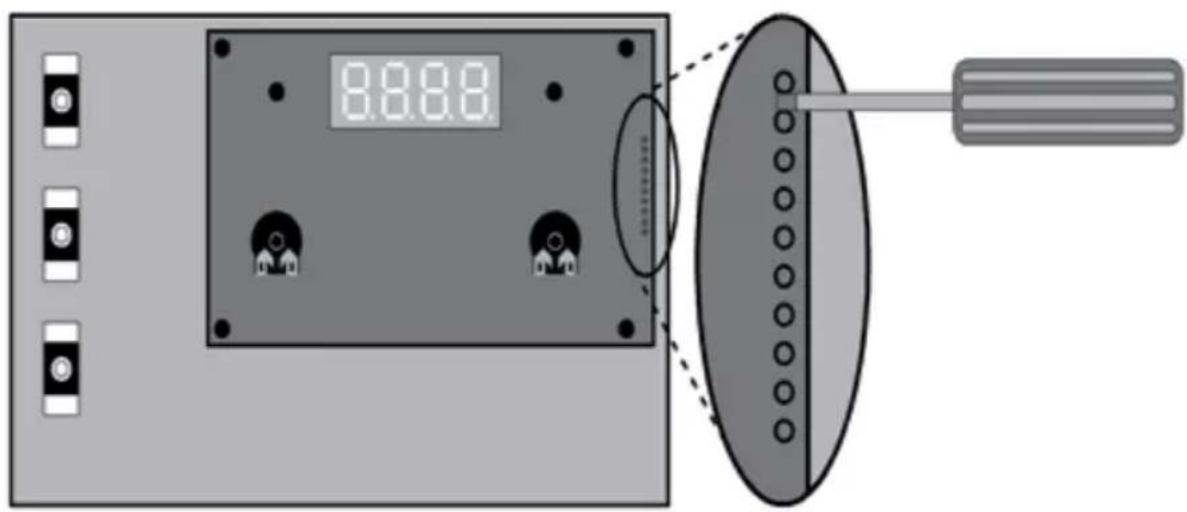

2. Drücken Sie den Schnappverschluss mit einem Schraubendreher leicht ein und behmen Sie die Gehäuseabdeckung ab.
3. Drehen Sie eine Kreuzschlitzschaube (20 mm) in ca. 1,70 m Höhe bis zu einem Abstand von 7 mm in die Saunawand ein.
4. Hängen Sie die Saunasteuerung mit Hilfe der Aufhängevorrichtung 12 auf die montierte Kreuzschlitzschraube.
5. Führer Sie die Ofen-, Verdampfer-, Versorgungs- und Lichtleitungen durch die Kabeldurchführungen 7.
6. Führer Sie die Führer-Leitungen durch die Kabeldurchführungen 4.
7. Nur bei optionaler Tur-Überwachung:

Führer Sie die Leitungen der Tür-Überwachung durch die Kabeldurchführung 4.

1. Drehen Sie zwei Kreuzschlitzschrauben (20 mm) in die unteren Befestigungsoffnungen 3 und 8 ein.
2. Überprüfen Sie den sicheren Sitz der Saunasteuerung.

4.2. Leitungen anschließen

Beachten Sie die Abb. 1 (Seite 13) und die Abb.5 (Seite 21).

1. Klemmen Sie die weißen Ofenfuhler-Leitungen an der Klemme F1 an der Klemmleiste 2 an, wobei Sie nicht auf die Polung achten müssen.
2. Klemmen Sie die roten Ofenfuhler-Leitungen an der Klemme TS an an der Klemmleiste 2 an, wobei Sie nicht auf die Polung achten müssen.
3. Klemmen Sie die weiß Bankfuhler-Leitungen an der Klemme F2 an der Klemmleiste 2 an, wobei Sie nicht auf die Polung achten müssen.
4. Klemmen Sie die Ofen-, Verdampfer-, Versorgungs- und Lichtleitungen gemäß dem Anschlussplan (Abb.5) an der Klemmleiste 9 an. Beachten Sie darauf die Bedienungsanleitung der jeweiligen Geräte.
5. Klemmen Sie alle vorhandenen Schutzleiter an der Schutzleiterklemme 5 an.
6. Nur bei optionaler Tur-Überwachung: Entfernen Sie die Drahtbrücke aus der Klemme DR an der Klemmleiste 2 und klemmen Sie die Leitungen der Tur-Überwachung an.
7. Setzen Sie die Gehäuseabdeckung an den oberen Rand des Gehäuseunterteils und schwenken Sie die Gehäuseabdeckung nach unten bis sie hörbar einrastet.
8. Stecken Sie den Temperaturwahler 1 und den Feuchtewahler 11 wieder auf. Achten Sie damit auf die Abflachung der Steckachse.

4.3. Ofenfuhrer mit Übertemperatur-Sicherung montieren

Beachten Sie die Abb.2 (Seite 15) und die Abb.5 (Seite 21).

Abb.1

1 Temperaturwahler
2 Klemmleiste für Ofenfuhler, Bankfuhler und Tur-Überwachung
3 Befestigungsoffnungrechts
4 Kabeldurchführung für Ofenfuhler, Bankfuhler und Tur-Überwachung
5 Schutzleiterklemme
6 Schnappverschluss

7 Kabeldurchführungen für Licht-, Ofen-, Ver-dampfer- und Versorgungsleitung
8 Befestigungsoffnung links
9 Klemmleiste für Licht-, Ofen-, Verdampfer- und Versorgungsleitung
10 Lichtsicherung
11 Feuchtewahler
12 Aufhängevorrichtung

ACHTUNG!

Störquellen beeinträchtigen die Signalübertragung

• Verlegen Sie die Ofenfuhler-Leitungen getrennt zu anderen Netzleitungen und Steuerleitungen.
• Schützen Sie einfach isolierte Leitungen durch ein Rohr (Doppelisolation).

Die Ofenfuhler-Leitungen dürfen nur unter folgenden Bedingungen verlangert werden:

• Verwendung einer bis 150^ beständigen Silikonleitung

• Der Mindestquerschnitt der Leitung beträgt 0.5 mm^2 .
  Die Länge der Ofenfuhler-Leitungen darf 10m NICTHT uberschreiben.

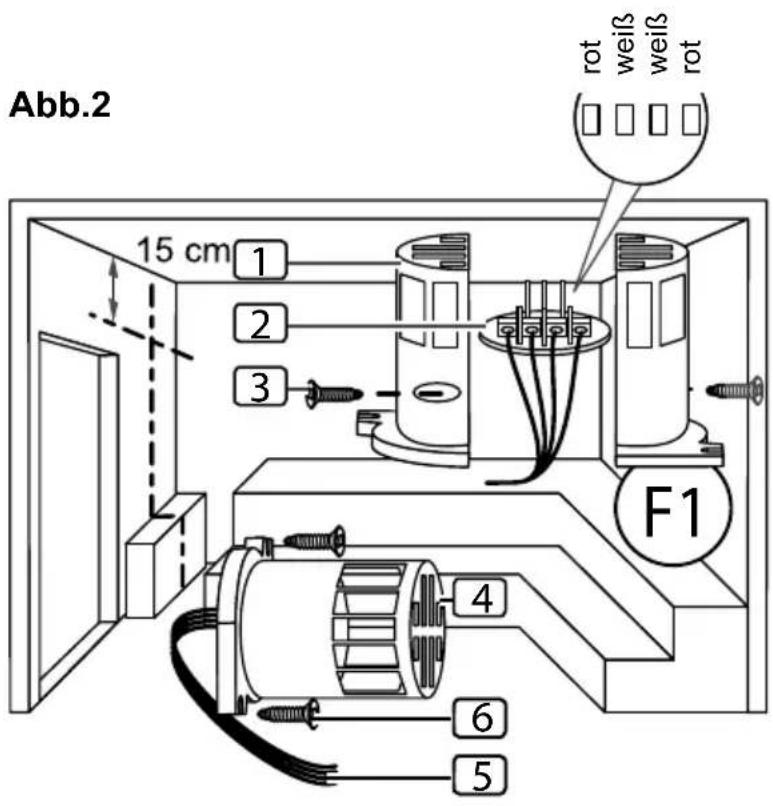

• Verlegen Sie die beiden 2-poligen Ofenfuhler-Leitungen [5] in der Wand der Saunakabine zum Montageort des Ofenfuhlers [4] und fixieren Sie die Ofenfuhler-Leitungen mit Leitungsschellen.

• Ziehen Sie die beiden Halbschalen 1 des Ofenfuhlers auseinander.
• Klemmen Sie die vier Anschlusses der Ofenfuhler-Leitung gemäß dem Anschlussplan (Abb.2) an.
• Nehmen Sie die Prüfungen gemäß Kapitel 4.6. Prüfungen durchführten auf Seite 17 vor.
• Legen Sie die Anschlussplatte 2 quer (wie in Abb.2 gezeigt) in die Halbschalen 1 des Ofenfuhlers.
• Schlieben Sie die Halbschalen und verschrauben Sie sie mit den beiden Kreuzschlitzschrauben (3) (9 mm).
• Prufen Sie, ob der Ofenfuhler fest geschlossen ist.
• Montieren Sie den Ofenfuhler an der Ofen-Rückwand mit den beiden beziehenden Holzschauben (6) (16 mm). Die optimale Position ist oberhalb der Mitte des Saunaofens. Halten Sie einen Abstand von ca. 15 cm zur Kabinendecke ein.

Abb.3

1 Halbschalen des Ofenfuhlers
2 Anschlussplatte
3 Kreuzschlitzschrauben (9 mm)
4 Ofenfuher
5 Ofenfuhrer-Leitungen
6 Holzschauben (16 mm)

1 Halbschalen des Bankfuhlers
2 Anschlussplatte
3 Kreuzschlitzschrauben (9 mm)
4 Bankfuhler
5 Bankfuhler-Leitungen
6 Holzschauben (16 mm)

4.4. Bankfuhler montieren

Beachten Sie die Abb.3 (Seite 15) und die Abb.5 (Seite 21).

ACHTUNG!

Störquellen beeinträchtigen die Signalübertragung

• Verlegen Sie die Bankführer-Leitung getrennt zu anderen Netzleitungen und Steuerleitungen.
• Schützen Sie einfach isolierte Leitungen durch ein Rohr (Doppelisolation).

Die Bankfuhler-Leitungarf nur unter folgenden Bedingungen verlangert werden:

• Verwendung einer bis 150^ beständigen Silikonleitung

• Der Mindestquerschnitt der Leitung beträgt 0.5 ~mm^2 .
  Die Länge der Bankfuhler-Leitungen darf 10m NICTHT uberschreiben.

• Verlegen Sie die 2-polige Bankführer-Leitung in der Wand der Saunakabine zum Montageort des Bankführers und fixieren Sie die Bankführer-Leitung mit Leitungsschellen.

• Ziehen Sie die beiden Halbschalen 1 des Bankführlers auseinander.
• Klemmen Sie die zwei Anschlüsse der Bankfuhler-Leitung gemäß dem Anschlussplan (Abb.5) an.
• Nehmen Sie die Prüfungen gemäß Kapitel 4.6. Prüfungen durchführten auf Seite 17 vor.
• Legen Sie die Anschlussplatte 2 quer (wie in Abb.3 gezeigt) in die Halbschalen 1 des Ofenführlers.
• Schlieben Sie die Halbschalen und verschrauben Sie sie mit den beiden Kreuzschlitzschrauben (3) (9 mm).
• Prufen Sie, ob der Bankfuhler fest geschlossen ist.
• Montieren Sie den Bankfuhler an der Saunakabinenwand mit den beiden beiliegenden Holzschrauben (6) (16 mm). Die optimale Position ist gegenüber des Saunaofens. Halten Sie einen Abstand von ca. 15 cm zur Kabinendecke ein.

4.5. Tur-Überwachung montieren (optional)

Montieren Sie die Tur-Überwachung nach der Montageanleitung des Produkts oder den Anweisungen des Saunakabinen-Herstellers.

4.6. Prüfungen durchführten

Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden.

WARNING!

Die folgenden Prüfungen werden bei eingeschalteter Stromversorgung durchgeführt. Es besteht die Gefahr eines Stromschlages.

• Berühren Sie NIEMALS spannungsführende Teile.

• Prüfen Sie den Kontakt der Erdungsleitungen an der Schutzleiterklemme.

• Prufen Sie die Übertemperatur-Sicherung des Ofenfuhlers F1.

a. Schalten Sie die Steuerung ein.

In der Anzeige blinkt 00.00.

Wird in der Anzeige eine Fehlermeldung angezeigt, fahren Sie bei Punkt 5. Problemlösung für den Monteur auf Seite 18 fort.

b. Öffnen Sie den Ofenfuhler und klemmen Sie eine der beiden roten Ofenfuhler-Leitungen ab.

In der Anzeige erscheint die Fehlermeldung „E-12" und ein Dau Piepton ist zu horen.

c. Klemmen Sie die rote Ofenfuhler-Leitung wieder an.
In der Anzeige blinkt 00.00.
d. Klemmen Sie nun eine der weißen Ofenfuhler-Leitungen ab.

In der Anzeige erscheint die Fehlermeldung „E-F1" und ein Dauer-Piepton ist zu horen.

e. Klemmen Sie die weiße Ofenfuhler-Leitung wieder an.

1. Prufen Sie den Bankfuhler F2.

f. Schalten Sie die Steuerung ein.

In der Anzeige blinkt 00.00.

g. Öffnen Sie den Bankführer und klemmen Sie eine der beiden freißen Bankführer-Leitungen ab.
In der Anzeige erscheint die Fehlermeldung „E-F2" und ein Dauer-Piepton ist zu horen.
h. Klemmen Sie die weiße Bankfuhler-Leitung wieder an.
In der Anzeige blinkt 00.00.

1. Prufen Sie die Phasendurchschaftung der Relais bei Sauna-Betrieb:

1. Prufen Sie die Phasendurchschaftung der Relais bei Kombi-Betrieb:

5. Problemlösung für den Monteur

Problem: Anzeige zeigt Fehlermeldung E-F1

Problemlösung: Ofen-Temperaturfuhler überprüfen:

a. Trennen Sie die Saunasteuerung allpolig vom Netz.
b. Losen Sie die weißen Ofenfuhler-Leitungen von der Klemme F1 an der Saunasteuerung.
c. Messen Sie den Widerstand an den beiden Kabelenden.

Bei Zimmertemperatur ( 25^) muss der Wert 1,9 - 2,1k betragen.

Problem: Anzeige zeigt Fehlermeldung E-F2

Problemlösung: Bank-Temperaturfuhler überprüfen:

a. Trennen Sie die Saunasteuerung allpolig vom Netz.
b. Losen Sie die weißen Ofenfuhler-Leitungen von der Klemme F2 an der Saunasteuerung.
c. Messen Sie den Widerstand an den beiden Kabelenden.

Bei Zimmertemperatur ( 25^) muss der Wert 1,9 - 2,1k betragen.

Problem: Anzeige zeigt Fehlermeldung E-12

Problemlösung: Übertemperatur-Sicherung überprüfen:

a. Trennen Sie die Saunasteuerung allpolig vom Netz.
b. Losen Sie die roten Ofenfuhler-Leitungen von der Klemme TS an der Saunasteuerung.
c. Messen Sie den Widerstand an den beiden Kabelenden.

Der Wert muss 0k betragen (Durchgang).

Bei abweichenden Messwerten kontrollieren Sie die Verkabelungen und die Klemmung der jeweiligen Führer.

Problem: Anzeige zeigt Fehlermeldung E-P1 oder E-P3

Die folgende Problemlösung muss von einem zugelassenen Elektroinstallatuer durchgeführt werden.

WARNING!

Die folgenden Prüfungen werden bei eingeschalteter Stromversorgung durchgeführt. Es besteht die Gefahr eines Stromschlages.

• Berühren Sie NIEMALS spannungsführende Teile.

Problemlösung: Führn Sie den Abgleich wie folgt durch:

a. Schalten Sie die Steuerung aus. Eine komplette Trennung vom Netz ist nicht notwendig.
b. Ziehen Sie vorsichtig die Drehknöpfe des Temperatur- und Feuchte-Reglers ab.
c. Entfernen Sie die Gehäuseabdeckung.
d. Drehen Sie beiden Drehregler auf maximale Einstellung (Rechtsanschlag).

e. Schließen Sie bei dem senkrechten 10-poligen Verbindungsstecker, wie in Abbildung Abb.4 gezeigt, Pin 9 und Pin 10 mit einem geeigneten Schraubendreher kurz.

f. Pin 9 und Pin 10 sind die 2 obersten Kontakte.

g. Schalten Sie die Steuerung ein.

h. In der Anzeige wird P123 oder P1 angezeigt.

i. Trennen Sie die Verbindung zwischen Pin 9 und Pin 10.

j. Warten Sie ca. 5 Sekunden und drücken Sie anschließend die Zeittaste [9].

Die Anzeige 2 und die Kontrollleuchten 1 und 3 leuchten je nach Betriebsart.

Abb.4

Sollte ein Problem weiterhin bestehen, wenden Sie sich an ihren Lieferanten.

6. Anschlussplan

WORLD OF WELLNESS

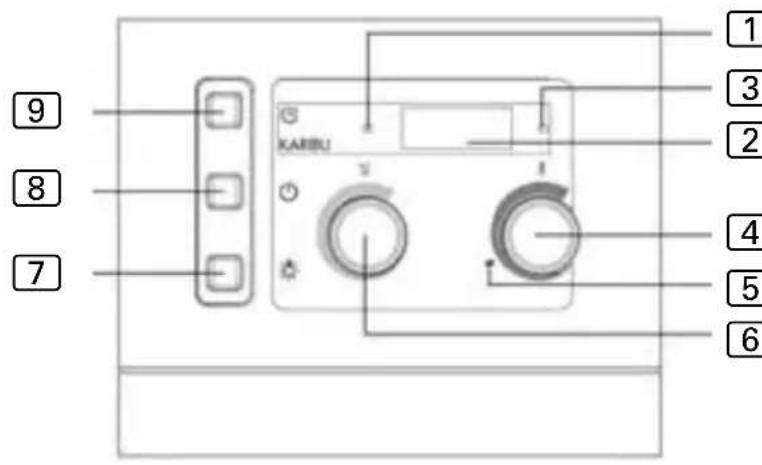

7. Bedienelemente

Abb.6

1 Kontrolleuche Feuchte
2 Anzeige
3 Kontrolleuche Temperature
4 Temperaturwahler
5 Feuchtesymbol = max. Temperatur bei Kombi-Betrieb
6 Feuchtewahler
7 Lichtschalter
EIN/AUS-Schalter
9 Zeittaste

8. Bedeutung der Anzeigen

blinkende Anzeige - Selftest der Steuerung oder Heizzeitüberschreitung (siehe 12. Problemlösung für Anwender auf Seite 29)

Heizung ist in Betrieb.

Heizung ist nicht in Betrieb.

Verdampfer ist in Betrieb.

Verdampfer ist nicht in Betrieb.

Tür der Saunkabine ist offen.
(nur bei optionaler Tür-Überwachung)

Temperatur in der Kabine für Kombi-Betrieb zu hoch.

Wassermangel im Verdampfer

9. Bedienung

Beachten Sie die Abb.6 auf Seite 22.

9.1. Licht einschalten

Das Licht in der Saunakabine kann unabhängig vom EIN/AUS-Schalter [8] eingeschaltet und ausgeschaltet werden.

Um das Licht einzuschalten bzw. auszuschalten, drücken Sie den Lichtschafter 7.

9.2. Saunasteuerung einschalten

WARNING! Brandgefahr

Brennbare Gegenstände, die auf dem bereits Saunaofen liegen, können sich entzünden und Brände verursachen.

• Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen.

• Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.

Drücken Sie den EIN/AUS-Schalter 8, um die Saunasteuerung ein zuschalten.

Die Kontrolleuchten 1 und 3 leuchten kurz.
Ein Piep-Ton ist zu horen
In der Anzeige 2 blinkt 00.00.
Die Saunasteuerung ist betriebsbereit.

9.3. Sauna-Betrieb starten - Schnellstart

1. Stellen Sie mit dem Temperaturwähler 4 die gewünschte Saunatemperatur ein. Umso weiter Sie nach rechts drehen, umsoHigher wird die Kabinetemperatur.
2. Drucken Sie kurz die Zeittaste 9

Der Saunaofen wird eingeschaltet und beginnnt zu heizen.
Die Kontrollleuchte 3 leuchtet.

9.4. Kombi-Betrieb - Schnellstart

1. Stellen Sie mit dem Temperaturwähler 4 die gewünschte Saunattemperatur ein. Umso weiter Sie nach rechts drehen, umsoHigher wird die Kabinettemperatur. Im Kombi-Betrieb zeigt das Feuchtesymbol 5 die maximale einstellbare Temperatur an.

2. Stellen Sie mit dem Feuchtewähler die gewünschte Feuchtete ein. Umso weiter Sie nach rechts drehen, umso hörher wird die Intensität.

3. Drucken Sie kurz die Zeittaste 9

Der Saunaofen und der Verdampfer werden eingeschaltet und beginnen zu heizen.
Die Kontrollleuchten 1 und 3 leuchten.

9.5. Sauna-Betrieb mit Vorwahrzeit (zeitverzögert starten)

WARNING! Brandgefahr

Brennbare Gegenstände, die auf dem bereits Saunaofen liegen, können sich entzünden und Brände verursichen.

• Legen Sie NIEMALS brennbare Gegenstände auf den Saunaften.
• Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Vorwahrzeitfungtion aktivieren.

Sie können die Vorwahrzeit in 15-Minuten-Schritten einstellen. Die maximale Vorwahrzeit beträgt 23 Stunden und 45 Minuten. Die Vorwahrzeit wird in Stunden und Minuten angezeigt, z.B. werden 8 Stunden und 15 Minuten als 8.15 angezeigt.

1. Stellen Sie mit dem Temperaturwähler 4 die gewünschte Saunatemperatur ein. Umso weiter Sie nach rechts drehen, umsoHigher wird die Kabinetemperatur.
2. Drücken Sie auf die Zeittaste 9 und halten Sie diese gedrückt.

Die Anzeige 2 beginnnt bei 00.00 und erhöht sich in 15 Minuten Schritten.

1. Wenn Sie die gewünschte Vorwahrzeit erreicht haben, halten Sie die Zeittaste 9 los.

Der Timer lauft und in der Anzeige [2] wird die verbleibende Vorwahlzeit angezeigt.
Der Punkt zwischen den Stunden und Minuten in der Anzeige 2 blinkt.
Nach Ablauf der Vorwahrzeit wird der Saunaofen eingeschaltet.

9.6. Kombi-Betrieb mit Vorwahrzeit (zeitverzögert starten)

WARNING! Brandgefahr

Brennbare Gegenstände, die auf dem bereits Saunaofen liegen, können sich entzünden und Brände verursachen.

• Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen.
• Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Vorwahrzeitfungtion aktivieren.

Sie können die Vorwahrzeit in 15-Minuten-Schritten einstellen. Die maximale Vorwahrzeit beträgt 23 Stunden und 45 Minuten. Die Vorwahrzeit wird in Stunden und Minuten angezeigt, z.B. werden 8 Stunden und 15 Minuten als 8.15 angezeigt.

DE

1. Stellen Sie mit dem Temperaturwähler 4 die gewünschte Saunattemperatur ein. Umso weiter Sie nach rechts drehen, umsoHigher wird die Kabinettemperatur. Im Kombi-Betrieb zeigt das Feuchtesymbol 5 die maximale einstellbare Temperatur an.
2. Stellen Sie mit dem Feuchtewähler die gewünschte Feuchte ein. Umso weiter Sie nach rechts drehen, umso hörher wird die Intensität.
3. Drücken Sie auf die Zeittaste 9 und halten Sie diese gedrückt.

Die Anzeige 2 beginnnt bei 00.00 und erhöht sich in 15 Minuten Schritten.

1. Wenn Sie die gewünschte Vorwahrzeit erreicht haben, halten Sie die Zeittaste 9 los.

Der Timer lauft und in der Anzeige [2] wird die verbleibende Vorwahlzeit angezeigt.
Der Punkt zwischen den Stunden und Minuten in der Anzeige 2 blinkt.

Nach Ablauf der Vorwahrzeit wird der Saunaofen und der Verdampfer eingeschaltet.

9.7. Vorwahrzeit Löschen

Drucken Sie kurz die Zeittaste 9.

Die eingestellte Vorwahrzeit wird gelöscht.
Die Anzeige 2 und die Kontrollleuchten 1 und 3 leuchten je nach Betriebsart (siehe 8. Bedeutung der Anzeigen auf Seite 22)

9.8. Saunasteuerung ausschalten

Um die Saunasteuerung nach dem Saunabad auszuschalten, drücken Sie den EIN/AUS-Schalter 8.

Die Anzeige 2 erlischt.

9.9. Längere Betriebspausen

Wenn Sie die Sauna längerere Zeit nicht verwenden, schalten Sie die Hauptsicherungen der Saunasteuerung im Sicherungskosten aus.

9.10. Funktionseise der optionalen Tur-Überwachung

Während der Vorwahrzeit

Wenn ermög die Saunkabine während der Timer lauft betritt, konnte er brennbare Gegenstände auf den noch kalten Saunofen ablegen. Nach Ablauf der Vorwahrzeit beginnt der Saunaofen zu heizen. Brennbare Gegenstände auf dem Saunofen entzünden sich und verursichen einen Brand. Dies soll die TüR-Überwachung verhindern.

Die Vorwahrzeit wurde eingestellt (siehe Kapitel 9.5 bzw. 9.6).

Der Timer lauft und der Saunaofen heizt noch nicht.

Die Kabinetür wird geöffnet.

Ein wiederholter Piep-Ton ist zu horen.

In der Anzeige 2 ertscheint die Meldung "door".
Die eingestellte Vorwahrzeit wird gelöscht.
Nach dem Schlieben der Kabinetür muss die Vorwahrzeit erneut eingestellt werden.

Während der Saunaofen heizt

Die Kabinettemperatur liegt unter 40^ und die Kabinetür wird geöffnet.

Ein wiederholter Piep-Ton ist zu horen.
In der Anzeige 2 erscheint die Meldung "door".
Nach dem Schlieben der Kabinetür muss die Saunasteuerung erneut gestartet werden.

Die Kabinettemperatur liegt über 40^ . Die Tur-Überwachung dient hier nicht mehr dem Brandschutz, sondern hat eine Energiesparfunktion.

Wenn die Kabinetür für weniger als 5 Sekunden geöffnet wird, erfolgt keine Meldung.

Die Kabinetür wird für mehr als 5 Sekunden geöffnet:

Ein wiederholter Piep-Ton ist zu horen.
Die Kontrolleuche 3 blinkt.
Der Saunaofen wird abgeschaltet.

In der Anzeige 2 ertscheint die Meldung "door".

Nach dem Schlieben der Kabinetür wird der Saunaofen wieder eingeschaltet, der Piepton verstummt und die Meldung "door" erlischt.

10. Reinigung und Wartung

10.1. Reinigung

ACHTUNG!

Schaden am Gerät

Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen.

• Tauchen Sie das Gerät NIEMALS in Wasser.
• Übergießen Sie das Gerät nicht mit Wasser.

• Reinigen Sie das Gerät nicht zu feucht.

• Trängen Sie ein Reinigungstuch in milder Seifenlauge.

• Drücken Sie das Reinigungstuch gut aus.
• Wischen Sie das Gehäuse der Saunasteuerung vorsichtig ab.

10.2. Wartung

Die Saunasteuerung ist wartungsfrei.

11. Entsorgung

• Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien.
• Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften.

12. Problemlösung für Anwender

Beachten Sie die Abb.6 (Seite 22).

12.1. Heizzeitüberschreitung

Problem: In der Anzeige 2 blinkt "00.00".

Ursache: Nach einer Betriebsdauer von 6 Stunden schaltet die Saunasteuerung den Saunaofen aus Sicherheitsgründen automatisch ab (Heizzeit-Begrenzung).

Problembehebung:

Um die Saunasteuerung wieder in Betrieb zunehmen, drücken Sie kurz die Zeittaste 9.

Der Saunaofen wird eingeschaltet und beginnnt zu heizen.

Die Anzeige 2 und die Kontrollleuchten 1 und 3 leuchten je nach Betriebsart.

12.2. Licht leuchtet nicht

Problembehebung:

1. Schalten Sie die Saunasteuerung mit dem EIN/AUS-Schalter 8 aus.
2. Schalten Sie die Hauptsicherungen der Saunasteuerung im Sicherungskasten aus.
3. Tauschen Sie das Leuchtmittel der Saunabeleuchtung aus.
4. Schalten Sie die Hauptsicherung wieder ein.

5. Drucken Sie den Schalter 7

6. Wenn das Licht weiterhin nicht leuchtet, verständigen Sie ihren Lieferanten.

12.3. Wassermangel-Anzeige

Die Saunasteuerung verfügt im Kombi-Betrieb über eine automatische Wassermangel-Anzeige.

Problem: In der Anzeige 2 blinkt „FILL".

Ursache: Der Wassertank des Verdampfers ist leer.

Problembehebung:

Füllen Sie Wasser in den Wassertank des Verdampfers.

Nach kurzer Zeit erlischt der Text „FILL" und der Verdampfer beginnnt zu heizen.

12.4. Fehlermeldungen

Fehlermeldungen in der Anzeige 2

Eine Fehlermeldung signalisiert einen elektrischen Defekt der Anlage. Die Saunastueerung ist nicht mehr betriebsbereit.

1. Notieren Sie die Fehlermeldung.
2. Schalten Sie die Saunasteuerung aus.
3. Schalten Sie die Hauptsicherungen der Saunasteuerung im Sicherungskasten aus.
4. Verständigen Sie ihren Kundendienst.

Fehler Beschreibung Ursache / Behebung

E-F1 Leitungskurzschluss / unterbrochene Leitung / Ofenfuhrer defekt.

Siehe Punkt 5. Problemlösung für den Monteur auf Seite 18

E-F2 Leitungskurzschluss / unterbrochene Leitung / Bankfuhler defect.

Siehe Punkt 5. Problemlösung für den Monteur auf Seite 18

E-12 Unterbrochene Leitung oder Schaden an der Übertemperatur-Sicherung.

Siehe Punkt 5. Problemlösung für den Monteur auf Seite 18

E-P1 Softwarefehler Siehe Punkt 5. Problemlösung fur den E-P3 Monteur auf Seite 18

13. Technische Daten

Umgebungsbedingungen

Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: -10 °C bis +40 °C Luftfeuchtigkeit: max. 95%

Saunasteuerung

Abmessungen: 238 x 195 x 90 mm Schaltspannung / dreiphasig 3N: 400 V

Frequenz: 50 Hz

Schaltleistung Heizgerät AC 1: 3 x 3 kW Schaltstrom pro Phase / Heizgerät AC 1: 13 A

Schaltleistung Verdampfer AC1: 3 kW

Schaltstrom Verdampfer AC1: 13 A

Nennleistung: 230 V min. / max. Aufnahmeleitung: 4,3 / 6,3 VA Schutzart (spritzwassergeschützt): IP X4 Temperatur-Einstellbereich: +40 °C bis +125 °C Anschluss an das Versorgungsnetz als Festverdraughtung (Festanschluss)

Licht

Schaltleistung:	100	W
Sicherung:	1A	T
Thermische Sicherheit

Ofenfuhler mit Übertemperatur-Sicherung (139 °C Abschalttemperatur)

Automatische Abschaltung nach 6 h (Heizzeit-Begrenzung)

Zweifühlersystem mit Temperaturregelung über dem Ofen bzw. über der Bank.

Anschlussleitungen

Versorgungsleitung: min. 5 x 2,5 mm2 Ofenzuleitung: min. 1,5 mm2 Verdampferzuleitung: min. 1,5 mm2 Führerleitungen: min. 0,5 mm2 Lichtleitung: min. 1,5 mm2 Temperaturbestandigkeits
Ofen-,Verdampfer-, Licht- und Führerleitungen min. 150 °C
Versorgungsleitung min. 90 °C
Vorwahrzeitfungtion
Minimale Vorwahrzeit		15	Minuten
Maximale Vorwahrzeit	23 Stunden 45 Minuten
Intervalall	15	Minuten-Schritte

13. Technische gegevens.

31

12.2. Licht brandt nicht

Probleemoplossing:

13. Technische gegevens
