Multipool Plus - Pumpe ESPA - Kostenlose Bedienungsanleitung

Pumpentyp	Mehrzellen-Druckerhöhungspumpe für automatischen Poolreiniger
Marke	ESPA
Referenz	PP06290 (Einphasen-Version)
Nennleistung	0,75 kW (1 PS)
Stromversorgung	230 V / 400 V
Maximale Stromstärke	5,8 A
Maximaler Durchfluss	5,5 m³/h
Gesamthöhe der Manometersäule (HMT)	54 m
Sauganschluss	1"
Druckanschluss	1"
Gewicht	10,1 kg
Pumpengehäuse	Polyamid mit Glasfaser verstärkt
Laufrad	Noryl mit Glasfaser verstärkt
Diffusor	Polypropylen mit Glasfaser verstärkt
Motorachse	Edelstahl AISI 420
Mechanische Dichtung	Edelstahl AISI 316 und Graphit-Aluminiumoxid
Schrauben	Edelstahl AISI 316
Wasserkompatibilität	Chlorwasser, ozoniertes Wasser, demineralisiertes Wasser, Meerwasser
Integrierte Druckregulierung	Integriertes Ventil und Manometer

Häufig gestellte Fragen - Multipool Plus ESPA

Wofür wird der ESPA Multipool Plus Booster verwendet?

Der Multipool Plus ist ein mehrzelliges Druckerhöhungssystem, das entwickelt wurde, um die hydraulischen automatischen Poolreiniger (Bodenroboter) mit Druck zu versorgen. Er kompensiert den unzureichenden Druck des Filtersystems, um eine optimale Bewegung des Roboters auf dem Boden und den Wänden zu gewährleisten.

Wie hoch ist die Leistung des Multipool Plus?

Der ESPA Multipool Plus Booster entwickelt eine Nennleistung von 0,75 kW (1 PS). Er erreicht eine maximale Durchflussrate von 5,5 m³/h bei einer maximalen Förderhöhe von 54 m.

Mit welchen Poolrobotern ist er kompatibel?

Der Multipool Plus ist für den Betrieb mit der großen Mehrheit der hydraulischen Bürstenroboter ausgelegt, unabhängig von der Marke. Sein integriertes Ventil und Manometer ermöglichen die Anpassung des Drucks an die spezifischen Anforderungen jedes Robotermodells.

Wie stellt man den Druck des Multipool Plus Boosters ein?

Betätigen Sie das integrierte Einstellventil und überwachen Sie das eingebaute Manometer. Passen Sie es an, bis Sie den vom Hersteller Ihres Roboters empfohlenen Druck erreicht haben (in der Regel zwischen 1 und 3 bar). Diese Einstellung erfolgt immer bei laufender Pumpe.

Mein hydraulischer Roboter bewegt sich nicht mehr richtig, was sollte ich überprüfen?

Überprüfen Sie zuerst den Druck, der auf dem Manometer des Boosters angezeigt wird: Er sollte den empfohlenen Werten für Ihren Roboter entsprechen. Kontrollieren Sie anschließend das Fehlen von Luft im System, den Zustand der Vorfilter und die Schläuche der Bürste (keine Knicke oder Verstopfungen).

Kann man den Multipool Plus mit Salzwasser oder ozonbehandeltem Wasser verwenden?

Ja. Die Konstruktionsmaterialien (Polyamid und Noryl, verstärkt mit Glasfaser, Schrauben und Dichtungen aus Edelstahl AISI 316) machen den Multipool Plus kompatibel mit gechlortem Wasser, ozonbehandeltem Wasser, demineralisiertem Wasser und Meerwasser.

Der Booster startet nicht, was könnten die möglichen Ursachen sein?

Überprüfen Sie die Stromversorgung (230 V oder 400 V je nach Modell) und den Zustand des Schutzschalters. Stellen Sie sicher, dass die Pumpe ordnungsgemäß angesaugt ist (keine Luft im Gehäuse). Bei vorangegangener Überhitzung könnte der thermische Schutz ausgelöst haben: Lassen Sie ihn einige Minuten abkühlen, bevor Sie ihn neu starten.

Wie entlüftet und entlüftet man den Multipool Plus?

Lösen Sie die Entlüftungsschraube des Pumpengehäuses leicht, bis das Wasser blasenfrei austritt, und ziehen Sie sie dann wieder fest. Starten Sie den Booster niemals im Trockenzustand: Dies beschädigt schnell die mechanische Dichtung und kann das Laufrad beschädigen.

Der Booster vibriert oder überhitzt, was soll ich tun?

Eine übermäßige Erwärmung weist oft auf einen Trockenlauf (Wassermangel) oder eine Verstopfung hin. Schalten Sie das Gerät sofort aus, entlüften Sie die Luft und überprüfen Sie die Wasserzufuhr. Anhaltende Vibrationen können auf abgenutzte Lager oder einen Fremdkörper im Laufrad hindeuten: Lassen Sie das Gerät von einem Techniker überprüfen.

Wo finde ich Ersatzteile für den ESPA Multipool Plus?

Ersatzteile (Laufrad, mechanische Dichtung, Pumpengehäuse) sind bei spezialisierten Händlern wie Spareka oder Fixpart erhältlich. Geben Sie die Referenznummer PP06290 für das einphasige Modell an, um die passenden Teile zu erhalten.

BEDIENUNGSANLEITUNG Multipool Plus ESPA

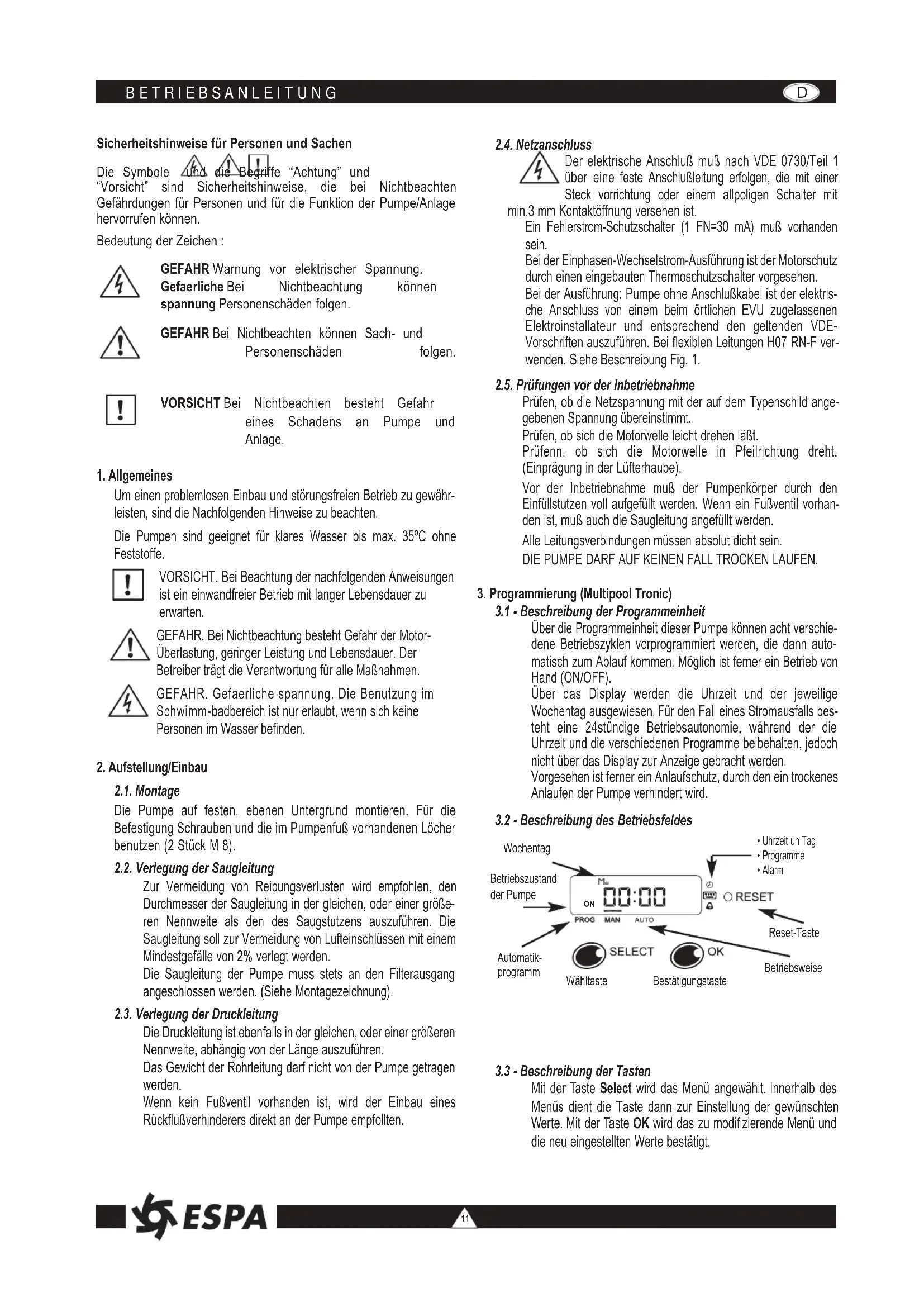

Sicherheitshinweise für Personen und Sachen

Die Symbole und die Begriffe "Achtung" und "Vorsicht" sind Sicherheitshinweise, die bei Nichtbeachten Gefährdungen für Personen und für die Funktion der Pumpe/Anlage hervorrufen können.

Bedeutung der Zeichen :

GEFAHR Warnung vor elektrischer Spannung. Gefaerliche Bei Nichtbeachtung können spannung Personenschäden folgen.

GEFAHR Bei Nichtbeachten können Sach- und Personenschäden folgen.

VORSICHT Bei Nichtbeachten besteht Gefahr eines Schadens an Pumpe und Anlage.

1. Allgemeines

Um einen problemlosen Einbau und störungsfreien Betrieb zu gewährleisten, sind die Nachfolgenden Hinweise zu beachten.

Die Pumpen sind geeignet für klares Wasser bis max. 35°C ohne Feststoffe.

VORSICHT. Bei Beachtung der nachfolgenden Anweisungen ist ein einwandfreier Betrieb mit langer Lebensdauer zu erwarten.

GEFAHR. Bei Nichtbeachtung besteht Gefahr der Motor-Überlastung, geringer Leistung und Lebensdauer. Der Betreiber trägt die Verantwortung für alle Maßnahmen.

GEFAHR. Gefäerliche spannung. Die Benutzung im Schwimm-badbereich ist nur erlaubt, wenn sich keine Personen im Wasser befinden.

2. Aufstellung/Einbau

2.1. Montage

Die Pumpe auf festen, ebenen Untergrund montieren. Für die Befestigung Schrauben und die im Pumpenfuß vorhandenen Löcher benutzen (2 Stück M 8).

2.2. Verlegung der Saugleitung

Zur Vermeidung von Reibungsverlusten wird empfohlen, den Durchmesser der Saugleitung in der gleichen, oder einer größeren Nennweite als den des Saugstutzens auszuführen. Die Saugleitung soll zur Vermeidung von Lufteinschlüssen mit einem Mindestgefälle von 2% verlegt werden.

Die Saugleitung der Pumpe muss stets an den Filterausgang angeschlossen werden. (Siehe Montagezeichnung).

2.3. Verlegung der Druckleitung

Die Druckleitung ist ebenfalls in der gleichen, oder einer größeren Nennweite, abhängig von der Länge auszuführen.

Das Gewicht der Rohrleitung darf nicht von der Pumpe getragen werden.

Wenn kein Fußventil vorhanden ist, wird der Einbau eines Rückflußverhinderers direkt an der Pumpe empfollten.

2.4. Netzanschluss

Der elektrische Anschluß muß nach VDE 0730/Teil 1 über eine feste Anschlußleitung erfolgen, die mit einer Steck vorrichtung oder einem allpoligen Schalter mit min.3 mm Kontaktöffnung versehen ist.

Ein Fehlerstrom-Schutzschalter (1 FN=30 mA) muß vorhanden sein.

Bei der Einphasen-Wechselstrom-Ausführung ist der Motorschutz durch einen eingebauten Thermoschutzschalter vorgesehen.

Bei der Ausführung: Pumpe ohne Anschlußkabel ist der elektrische Anschluss von einem beim örtlichen EVU zugelassenen Elektroinstallateur und entsprechend den geltenden VDE-Vorschriften auszuführen. Bei flexiblen Leitungen H07 RN-F verwenden. Siehe Beschreibung Fig. 1.

2.5. Prüfungen vor der Inbetriebnahme

Prüfen, ob die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

Prüfen, ob sich die Motorwelle leicht drehen läßt.

Prüfenn, ob sich die Motorwelle in Pfeilrichtung dreht. (Einprägung in der Lüfterhaube).

Vor der Inbetriebnahme muß der Pumpenkörper durch den Einfüllstutzen voll aufgefüllt werden. Wenn ein Fußventil vorhanden ist, muß auch die Saugleitung angefüllt werden.

Alle Leitungsverbindungen müssen absolut dicht sein.

DIE PUMPE DARF AUF KEINEN FALL TROCKEN LAUFEN.

3. Programmierung (Multipool Tronic)

3.1 - Beschreibung der Programmeinheit

Über die Programmeinheit dieser Pumpe können acht verschiedene Betriebszyklen vorprogrammiert werden, die dann automatisch zum Ablauf kommen. Möglich ist ferner ein Betrieb von Hand (ON/OFF).

Über das Display werden die Uhrzeit und der jeweilige Wochentag ausgewiesen. Für den Fall eines Stromausfalls besteht eine 24stündige Betriebsautonomie, während der die Uhrzeit und die verschiedenen Programme beibehalten, jedoch nicht über das Display zur Anzeige gebracht werden.

Vorgesehen ist ferner ein Anlaufschutz, durch den ein trockenes Anlaufen der Pumpe verhindert wird.

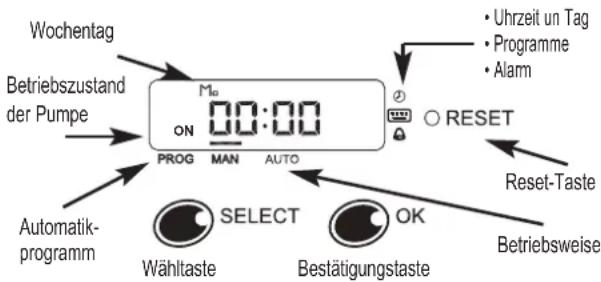

3.2 - Beschreibung des Betriebsfeldes

Wochentag Betriebszustand der Pumpe Mo 00:00 ON PROG MAN AUTO Uhrzeit un Tag Programme Alarm RESET Reset-Taste Automatik-programm SELECT Wähltaste Bestätigungstaste OK Betriebsweise

3.3 - Beschreibung der Tasten

Mit der Taste Select wird das Menü angewählt. Innerhalb des Menüs dient die Taste dann zur Einstellung der gewünschten Werte. Mit der Taste OK wird das zu modifizierende Menü und die neu eingestellten Werte bestätigt.

3.4 - Betriebsaufnahme

Bei der ersten Inbetriebnahme sollte zunächst die Taste Reset gedrückt werden, durch die alle eventuell vorher eingegebenen Programme gelöscht werden.

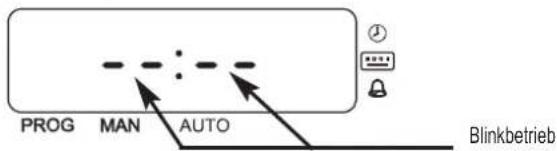

PROG MAN AUTO Blinkbetrieb

Anschließend die Tasten Select und OK gleichzeitig drücken und auf die nächste Anzeige übergehen.

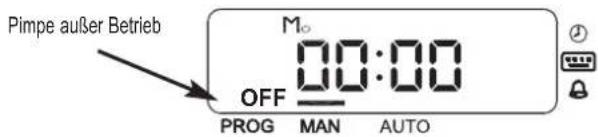

Pimpe außer Betrieb OFF PROG MAN AUTO

3.5 - Betriebsweise

Über die Taste Select wird ein Menü angewählt, zu dem dann nach Bestätigung durch die Taste OK Zugang besteht. Verfügbar sind die folgenden Menüs:

• Handbetrieb
• Automatikbetrieb
  • Einstellung von Tag und Uhrzeit
• Programmierung der verschiedenen Automatikprogramme

3.5.1 - Handbetrieb

Zunächst durch Aktivierung des Striches über MANUAL das Menü für Handbetrieb anwählen. Über die Taste OK schaltet sich die Pumpe nun ein und aus.

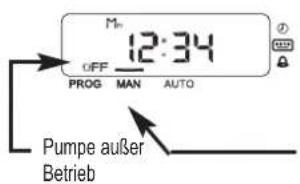

Mn 12:34 OFF PROG MAN AUTO Pumpe außer Betrieb

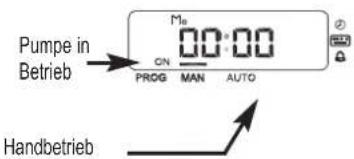

Pumpe in Betrieb CN 00:00 PROG MAN AUTO Handbetrieb

3.5.2 - Automatikbetrieb

Bei Automatikbetrieb schaltet sich die Pumpe immer dann ein und aus, wenn dies von einem der acht Programme gefordert wird. Zum Übergang auf Automatikbetrieb wie folgt vorgehen:

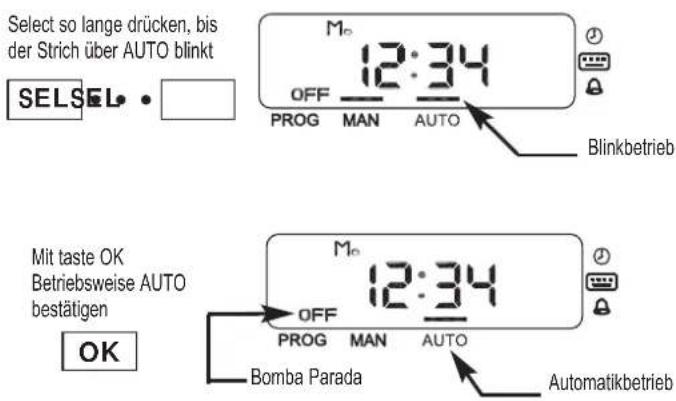

Select so lange drücken, bis der Strich über AUTO blinkt SELSEL • M₀ 12:34 OFF MAN AUTO Blinkbetrieb Mit taste OK Betriebsweise AUTO bestätigen OK M₀ 12:34 OFF MAN AUTO Bomba Parada Automatikbetrieb

3.5.3 - Einstellung von Tag und Uhrzeit

Select so lange drücken, bis das LED neben dem Uhrsymbol blinkt

Menü zur Einstellung von Tag und Uhrzeit bestätigen

Minuten bestätigen

Stunden bestätigen

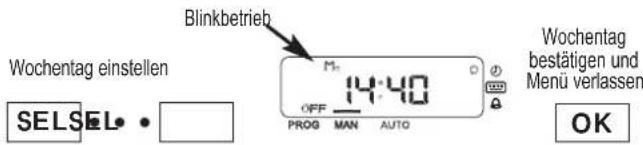

Blinkbetrieb Wochentag einstellen M. 14:40 OFF PROG MAN AUTO Wochentag bestätigen und Menu verlassen OK SELSEL •

Nach Bestätigung des Wochentags wird das Menü automatisch unterbrochen

Kommt es länger als 10 Sekunden zu keiner neuen Tastenbetätigung, wird das Menü automatisch unterbrochen. Vorher neu eingestellte Werte werden hierbei nicht abgespeichert.

3.5.4 - Programmierung der verschiedenen Automatikprogramme

Zur Verfügung stehen insgesamt acht Automatikprogramme mit bestimmten programmspezifischen Ein- und Aus-Zeiten. Darüber hinaus können auch der bzw. die Wochentage eingegeben werden, an denen das Programm ablaufen soll. Hierbei besteht die Wahl zwischen einem, zwei und allen Tagen der Woche. Alle Programme, für die kein bestimmter Tag eingegeben wird, sind deaktiviert.

Beispiel: Programm 1 wird so programmiert, daß es um 8.30 Uhr anläuft, um 12.30 Uhr stoppt, und dies jeweils am Montag, Mittwoch und Sonnabend.

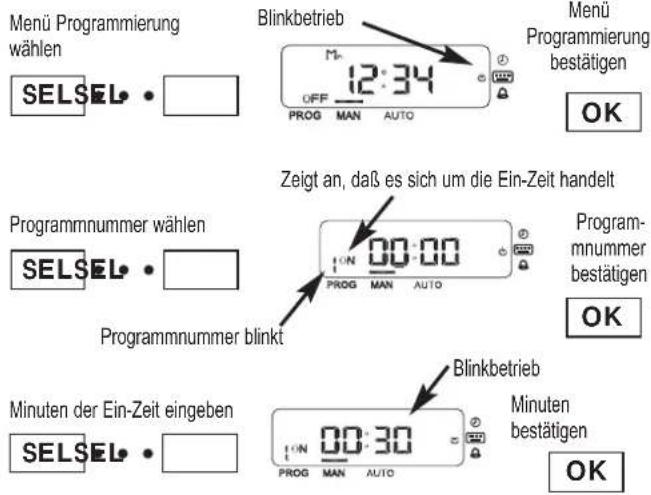

Menu Programmierung wählen SELSEL • Blinkbetrieb 12:34 OFF PROG MAN AUTO Menu Programmierung bestätigen OK Zeigt an, daß es sich um die Ein-Zeit handelt SELSSEL • Programmnummer wählen Programmnummer blinkt 00:00 PROG MAN AUTO Programmnummer bestätigen OK Minuten der Ein-Zeit eingeben SELSEL • Blinkbetrieb 10N 00:30 PROG MAN AUTO Minuten bestätigen OK

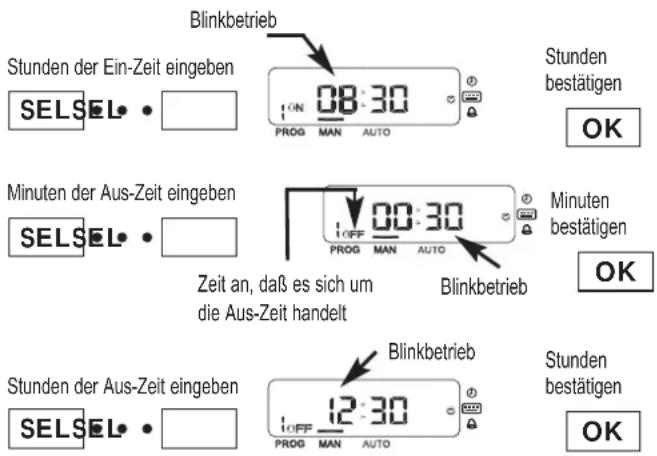

Blinkbetrieb Stunden der Ein-Zeit eingeben SELSEL • ON 08:30 PROG MAN AUTO Stunden bestätigen OK Minuten der Aus-Zeit eingeben SELSEL • OFF 00:30 PROG MAN AUTO Blinkbetrieb Minuten bestätigen OK Zeit an, daß es sich um die Aus-Zeit handelt Stunden der Aus-Zeit eingeben SELSEL • 12:30 PROG MAN AUTO Blinkbetrieb Stunden bestätigen OK

Nun werden die Wochentage eingegeben. Während über die Taste Select die verschiedenen Wochentage ablaufen, kann anhand der Taste OK der Betriebszustand des jeweiligen Tages von deaktiviert auf aktiviert oder umgekehrt verändert werden. Anschließend geht das System automatisch auf den nächsten Wochentag über.

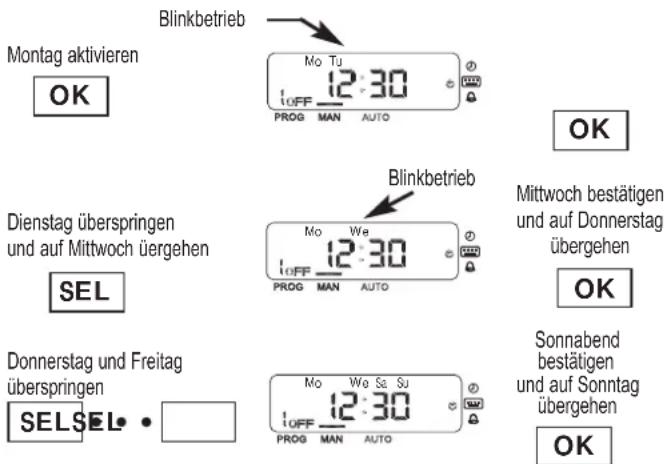

Blinkbetrieb Montag aktivieren OK Mo Tu 12:30 OFF PROG MAN AUTO OK Dienstag überspringen und auf Mittwoch übergehen SEL Blinkbetrieb Mo We 12:30 OFF PROG MAN AUTO OK Donnerstag und Freitag überspringen SELSEL• Mo Wo Su 12:30 OFF PROG MAN AUTO Mittwoch bestätigen und auf Donnerstag übergehen OK Sonnabend bestätigen und auf Sonntag übergehen OK

Sobald der Sonntag erreicht ist, gehen die angewählten Betriebstage auf Blinkbetrieb über. Eventuelle Änderungen können nun über ein erneutes Betätigen der Taste Select eingegeben werden; ansonsten ist zur Bestätigung die Taste OK zu drücken.

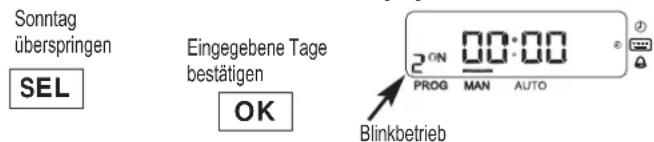

Sonntag überspringen Eingegebene Tage bestätigen SEL OK 2°ON 00:00 PROG MAN AUTO Blinkbetrieb

Im Anschluß hieran kann Programm 2 eingegeben werden. Wird kein weiteres Programm gewünscht, kommt der Programmiervorgang automatisch zum Abschluß, wenn 10 Sekunden lang keine weitere Taste betätigt wird.

Bei sich überlappenden Programmen hat das Programm Vorrang, das sich zuletzt aktiviert. Beispiel: Zwei Programme, die am gleichen Tag wie folgt anlaufen:

P1 12:00 12:30 12:45 13:00 P2 PUMPE

3.6 - Annullierung eines Programms

Um ein Automatikprogramm zu annullieren, müssen einfach nur die Wochentage gestrichen werden, die vorher zur Aktivierung dieses Programms eingegeben wurden.

3.7 - Anlaufschutz

Immer, wenn die Pumpe in Betrieb ist, läuft gleichzeitig auch das Anlaufschutzprogramm. Auf diese Weise wird der Pumpenbetrieb unter Abgabe eines Alarmsignals automatisch eingestellt, sobald das System wahrnimmt, daß die Pumpe länger als 10 Sekunden trocken läuft.

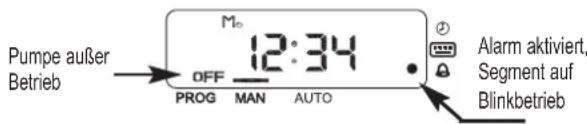

Pumpe außer Betrieb OFF PROG MAN AUTO M₀ 12:34 Alarm aktiviert, Segment auf Blinkbetrieb

Sollte es bei laufender Pumpe zu Stromstößen in der Versorgungsleitung kommen, wird ein Alarm ausgelöst und die Pumpe stellt vorübergehend ihren Betrieb ein. Nach Ablauf von 15 minuten setzt sich die Pumpe wieder in Gang.

3.8 - Reset nach einem Betriebsausfall

Zum Reset nach einem Betriebsausfall muß die Taste OK länger als 2 Sekunden gedrückt werden. Bei Automatikbetrieb erfolgt dieses Reset automatisch bei Eintritt der Aus-Zeit.

Bei einem Betriebsausfall unternimmt das System nach 15 Minuten einen neuen Anlaufversuch. Zeigt dieser keinen Erfolg, wiederholen sich diese Versuche 30 Minuten, 45 Minuten und schließlich eine Stunde nach dem jeweils letzten Anlaufversuch. Zeigt auch dieser letzte Versuch keinen Erfolg, unterbleibt jeder neue Anlauf.

4. Inbetriebnahme

Vorhandene Absperrventile öffnen.

Hauptschalter einschalten. Nach einer Verzögerung, abhängig von Querschnitt und Länge der Druckleitung wird Wasser gefördert.

Falls kein Wasser gefördert wird, oder der Motor nicht anläuft, den Fehler entsprechend nachfolgender Tabelle suchen und beseitigen.

Ein korrekter Pumpenbetrieb ist nur bei gleichzeitig laufendem Filteraggregat gewährleistet (Umwälzpumpe).

5. Wartung

Vor jedem Eingriff sind nachfolgende Hinweise zu beachten: Vor jeder Maßnahme ist das Anschlußkabel vom Netz zu trennen. Im normalen Betrieb ist die Pumpe wartungsfrei.

Bei Frostgefahr Pumpe und alle Leitungen entleeren.

Bei längerem Stillegen die Pumpe entleeren und an einem trockenen, belüfteten Raum lagern. Achtung: Bei Störungen unseren Vertrags-Kundendienst zu Rate ziehen. Eigenmächtige Eingriffe führen zum Erlöschen der Garantie.

D Bei einer Verdrehung in Richtung "-" schließt das Ventil, die Durchlaufmenge verringert sich und der Bodenreiniger erhält weniger Wasser. Gleichzeitig erhöht sich der Druck im Pumpenkörper und das Manometer zeigt mehr Druck = weniger Durchlaufmenge an.

Bei einer Verdrehung in Richtung "+" ist das Gegenteil der Fall: Der Bodenreiniger erhält mehr Wasser, es verringert sich der Druck im Pumpenkörper und das Manometer zeigt weniger Druck = mehr Durchlaufmenge an.

Die Durchlaufmenge am Austritt muss (über das Ventil) an die vom Bodenreiniger geforderte Geschwindigkeit angepasst werden. Die Markierung am Manometer erlaubt eine Anzeige der korrekten Justierung.

F
PANNES EVENTUELLES, CAUSES ET SOLUTIONS

1) Motor springt nicht an.		21	3456				URSACHEN	ABHILFE
2) Pumpe saugt nicht.	×					×	Pumpe is blockiert	Ausbauen und Technischen Kundendienst verständigen
3) Motor l'läuft, aber ohne Druckleistung.				×			Fussventil ist verstopft	Ventil reinigen bzw. durch ein neues ersetzen
		×		×			Gesamtförderhöhe liegt über dem vorgesehenen Wert	Geometrische Höhe und Leistungsverluste überprüfen
4) Wasservolumen ist unzureichend.	×				×	×	Falsche Spannung	Netzspannung mit der auf dem Typenschild angegebenen Pumpenspannung vergleichen
		×	×	×			Wasserstand im Brunnen fällt	Saughöhe entsprechend einstellen
5) Übermässiges Erhitzen des Motors.	×						Sicherung bzw. Thermoschutzrelais abgeschaltet	Sicherung bzw. Thermoschutzrelais austauschen
			×	×			Angenützte Laufräder	Ausbauen und technischen Kundendienst verständigen
		×	×				Fussventil liegt oberhalb des Wasserspiegels	Saugstutzen unterhalb des Wasserspiegels bringen
6) Motor stoppt und springt automatisch wieder an (clixon).		×	×				Ansaugphase der Pumpe wurde übergangen	Pumpenkörper mit Wasser füllen
					×	×	Schlecht belüfteter Raum	Für eine entsprechende Belüftung sorgen
		×	×				Lufteintritt	Rohrverbindungen entsprechend abdichten

|

POSSIBILI AVARIE, MOTIVI E SOLUZIONI

Anweisungen für die Sicherheit der Personen und zur Verhütung von Schäden an der Pumpe und an Sachen.

F POMPES DE SURFACE

D Bitte beachten Sie die Anwendungsbegrenzungen!

D Die angegebene Spannung muß mit der Netzspannung übereinstimmen.

D Die Motorpumpe wird mittels eines allpoligen Schalters (der alle Speiseleiter unterbricht), mit einem Öffnungsabstand zu den Kontakten von mindestens 3 mm, an das Netz angeschlossen.

D Denken Sie daran, die Pumpe anzufüllen!

D Pumpen vor Flüssigkeiten schützen und nicht in gefährlichen Umgebungen aufstellen.

D Ausserhalb der Reichweite von Kindern installieren!

D Schützen Sie sich vor zufälligen Verusten! Die Motorpumpe ist vor Wettereinwirkungen zu schützen!

D Schützen Sie die Pumpe vor Eisbildung! Vor jedem Wartungseingriff an der Motorpumpe ist der Strom auszuschalten.
