Produkttyp	Midspan PoE (Netzwerkadapter)
Marke	AXIS
Modell	5012014
Abmessungen (L x B x H)	438 x 228 x 44,5 mm
Gewicht	4,08 kg
Eingangsspannungsversorgung	100-240 V AC, 47-63 Hz, 5,5 A max
Ausgangsleistung pro Port	15,4 W max
Anzahl der Ports	8 oder 16 (je nach Version)
Ausgangsspannung	44-57 V DC
Betriebstemperatur	0 bis 40 °C
Relative Luftfeuchtigkeit im Betrieb	5 bis 90 % (nicht kondensierend)
Zulassungen	cUL/UL, TUV, CE
Anschlüsse	RJ-45 (Daten und Daten+Strom)
Kompatibilität	IEEE 802.3af PoE (Modus A)
Funktion	Stromversorgung und Ethernet-Datenübertragung über ein einziges Kabel
Installation	Montage in 19-Zoll-Rack (Halterungen im Lieferumfang)
Sicherheit	Konformität mit IEC 60950, AS/NZS 3260
Wartung	Vor Reinigung Netzstecker ziehen; nicht Feuchtigkeit aussetzen
Garantie	AXIS Garantieerklärung enthalten

Häufig gestellte Fragen - 5012014 AXIS

Wie installiere ich den AXIS PoE Midspan?

Setzen Sie den Midspan mit den mitgelieferten Halterungen in ein 19-Zoll-Rack ein. Schließen Sie das AC-Stromkabel an der Rückseite an eine Steckdose an. Verbinden Sie die Ethernet-Kabel zwischen dem Switch und den Datenanschlüssen (untere Reihe) und dann zwischen den PoE-Geräten und den Daten- und Stromanschlüssen (obere Reihe). Die Stromversorgung wird automatisch eingeschaltet.

Welche Kabel für Ethernet-Verbindungen verwenden?

Verwenden Sie Ethernet-Kabel der Kategorie 5 (oder höher) mit RJ-45-Steckern. Schließen Sie keine Telefonkabel an die RJ-45-Ports an.

Was tun, wenn der Midspan nicht einschaltet?

Überprüfen Sie, ob das AC-Stromkabel richtig angeschlossen und in gutem Zustand ist. Wenn das Problem bestehen bleibt, ziehen Sie das Stromkabel, warten Sie einige Sekunden und schließen Sie es wieder an. Beobachten Sie die LED-Anzeigen zur Bestätigung des Einschaltens.

Was bedeutet die blinkende orange LED an einem Port?

Eine blinkende orange LED zeigt einen Fehler am Port an. Überprüfen Sie, ob das Ethernet-Kabel richtig angeschlossen ist und das angeschlossene Gerät PoE-kompatibel und eingeschaltet ist.

Kann ich den Midspan mit einem Nicht-PoE-Gerät verwenden?

Ja, die Datenanschlüsse (untere Reihe) sind für Standard-Ethernet-Switches ohne PoE vorgesehen. Die Daten- und Stromanschlüsse (obere Reihe) liefern PoE nur an IEEE 802.3af-konforme Geräte.

Welche Sicherheitsvorkehrungen sind zu beachten?

Installieren Sie den Midspan in einem Raum mit einer maximalen Umgebungstemperatur von 40 °C und einem Freiraum von mindestens 7,6 cm um die Lüftungsöffnungen. Arbeiten Sie während eines Gewitters nicht am Gerät. Das Netzkabel ist die primäre Trennvorrichtung: Es muss zugänglich bleiben.

Wie montiere ich den Midspan in ein 19-Zoll-Rack?

Setzen Sie den Midspan auf das Rack, richten Sie die Montagehalterungen an den Schraubenlöchern aus, setzen Sie die vier mitgelieferten Philips-Flachkopfschrauben M4 x 8 mm ein und ziehen Sie sie fest. Die Halterung ist für den Standard-Rack-Einbau ausgelegt.

Wie hoch ist die maximale Gesamtleistung des Midspan?

Beim 8-Port-Modell beträgt die maximale Gesamtausgangsleistung 125 W. Beim 16-Port-Modell beträgt sie 250 W. Die Leistung pro Port darf 15,4 W nicht überschreiten.

Ist der Midspan mit Telefonkabeln kompatibel?

Nein, verwenden Sie nur Ethernet-Datenkabel mit RJ-45. Schließen Sie niemals Telefonkabel an die RJ-45-Ports des Midspan an.

Wie schalte ich den Midspan aus?

Ziehen Sie das AC-Stromkabel aus der Steckdose. Es gibt keinen Netzschalter; die Steckdose muss für die Trennung leicht zugänglich sein.

BEDIENUNGSANLEITUNG 5012014 AXIS

• PoE Midspan
• Stromversorgungskabel
  Zwei Befestigungsklammern fur 19-Zoll-Racks
• Vier M4 x 8 mm Kreuzschlitz-Flachkopfschrauben
  AXIS-Garantierklarung
  4 GummifüBe
• Handbuch

Sicherheitsinformation

Lesen Sie die folgenden Anweisungen vor Installation des Systems und Anschluss desselben an eine Stromquelle sorgfältig durch.

Hinweis: Nur qualifiziertes und geschultes Personal darf die Installation, den Austausch oder die Wartung der Ausrüstung durchführren (in Übereinstimmung mit IEC 60950 und AS/NZS 3260). In den USA: Installieren Sie das System gemäß den Vorschriften des Country, National oder des U.S. National Electric Code.

Vorsichtsmaßnahmen

1. Das Gebäude, in dem diesen Gerät verwendet werden soll, muss mit einer Sicherung nicht hörher als 15 A bei 120 VAC (U.S.A.) oder 10 A bei 230 VAC (international) geschützt sein. Die Gebäudeanlage muss den AXIS PoE Midspans 8P/16P vor Überspannung oder Kurzschlüsen schützen.
2. Lesen Sie die Informationen zum Hardware-Setup des Midspan (einschließlich der Anforderungen an das Stromkabel), bevor Sie den AXIS PoE Midspans 8P/16P an eine Stromquelle anschließen.
3. Installieren Sie das Gerät nicht an einem Ort, an dem die Umgebungstemperatur die maximal empfohlene Betriebstemperatur von 40^ (104°F) überschreitet, um eine Überhitzung des AXIS PoE Midspans 8P/16P zu vermeiden. Um die Luftungsschlitze muss mindestens ein Abstand von 7,6-10,2 cm (3-4 Zoll) eingehalten werden.
4. Stapeln Sie das Gehäuse nicht auf anderer Ausrüstung, um dessen Gewicht zu stützen. Bei Ausrüstung, die in Regalen installiert wird, muss auf eine ebene und stabile Grundfläche geachtet werden. Den Midspan nicht beim Installationsvorgang drücken oderziehen.

5. Der AXIS PoE Midspans 8P/16P verfügbar über zwei Anschlussreihen für reine Daten- sowie für Daten- und Stromanschlüsse. Die Anschlüsse sind RJ-45-Datenanschlüsse. Verbinden Sie keine Telefonkabel mit diesen Anschlüssen. Verwenden Sie für diese Anschlüsse ausschließlich RJ-45-Datenkabel.

6. Führer Sie bei Blitzschlag keine Arbeiten am AXIS PoE Midspans 8P/16P-System durch oder erhmen Sie keine Modifikationen der Kabelverbindungen am System vor.

7. Der AC/DC-Anschluss muss jederzeit zugänglich sein, da dies die Hauptanschlussstelle des Geräts ist.
8. Vor Wartungsarbeiten am Produkt muss thesest stets von der Wechselstromquelle getrennt werden.
9. Befolgen Sie nationale Gesetze und Richtlinien, wenn Sie das Gerät entsorgen müssen.

Anforderungen an Stromkabel

Stromkabel,müssen gemäß der landesspezifischen Richtlinien ausgelegt sein.

USA und Canada • Das Kabel muss mindestens für eine Stromstarke von 10 A ausgelegt sein.

• Das Kabel muss CSA- oder UL-zugelassen sein.
  Die Mindestanforderungen fur das biegsame Kabel sind:

18AWG（10A）
Dreiadrig (Phase, Neutralleiter, Erde)
- Typ SV (Stranded Vacuum Rubber Jacketed), SJ (Stranded Junior Rubber Jacketed), SVT (Stranded Vacuum Rubber Jacketed Thermoplastic) oder SJT (Stranded Junior Thermoplastic)
- "Der Stecker muss gemäß der Konfiguration NEMA 5-15P (15 A, 125 V) oder NEMA 6-15P (15 A, 250 V) geerdet sein.

Europa und Südamerika

Schweiz: Stecker gemäß SEV/ASE 1011.

Dänemark: Stecker gemäß Abschnitt 107-2-D1, Standard DK2-1a oder DK2-5a.

Vereinigtes Königreich: Der Midspan ist nach General Approval (Abschnitt 16.16.060), NS/G/12345/J100003 zum indirekten Anschluss an ein öffentliches Telekommunikationssystem zugelassen.

Frankreich und Peru: Dieses Gerät kann nicht über IT-Ausrüstung mit Strom versorgt werden. Anderenfalls muss das Gerät durch einen Transformator mit einem Umwandlungsvershältnis von 1:1 mit 230 V versorgt werden, wobei die Sekundärverbindung (Neutralleiter) ordnungsgemäß geerdet sein muss.

• Für den Midspan muss Zugang zu einer Wandsteckdose bestehen. Um die Stromversorgung des Geräts zu unterbrechen, muss die Kabelverbindung mit der Steckdose getrennt werden.
• Das biegsame Kabel zur Verbindung des Midspan muss für einen Eingangsanschluss nach EN60320/IEC320 geeignet sein.
• Entsprechend der Spezifikationen EN60950/IEC950 kann these Gerät unter Bedingungen mit Schutzkleinspannung (SELV, Safety Extra Low Voltage) betreiben werden. These Bedingungen treffen zu, wenn die Ausrüstung und das angeschlossene Gerät mit Schutzkleinspannung (SELV) Funktionieren.
• Der AXIS PoE Midspans 8P/16P erfüllt den Sicherheitsstandard UL/cUL nach EN60950. Dies ist auf der Rückseite des Produkts ausgewiesen.

Hardware-Setup

Erscheinungsbild

Vorderseite des AXIS PoE 16P Midspan

Wechselstromanschluss auf der Rückseite

Dateneingänge

Der AXIS PoE Midspans 8P/16P verfügbar über 10Base-T/100Base-TX-Dateneingänge für ungekreuzte Kabel. Diese Anschlüsse dieren der Ethernet-Datenübertragung (Tx/Rx) mit standardmäßigen 2-adrigen Kabelpaaren (Pins 1/2 und 3/6).

Datum- und Stromausgänge

Die Daten- und Stromausgänge des AXIS PoE Midspans 8P/16P sind für ungekreuzte Kabel ausgelegt. Sie dienen der Ethernet-Datenübertragung und Ethernet-Gleichstromversorgung mit standardmäßigen 2-adrigen Kabelpaaren (Pins 1/2 und 3/6, PoE-Modus A).

Installation

Anschluss der Stromkabel

Das Wechselstromkabel wird an den Wechselstromanschluss auf der Rückseite des AXIS PoE Midspans 8P/16P und an der Wandsteckdose angeschlossen.

Anschluss der Ethernetkabel

Die Anschlüsse auf der Gerätevorderseite sind als "durchgeroutete" Anschlüsse für alle 8 bzw. 16 RJ-45-Verbindungen konfiguriert. Verwenden Sie Cat 5-Kabel.

1. Verbinden Sie die Kabel vom Ethernet-Switch mit den Datenanschlüssen an der unteren Anschlussreihe des AXIS PoE Midspans 8P/16P.
2. Schlieben Sie die IEEE 802.3af-Geräte an die entsprechenden Daten- und Stromanschlüsse der oberen Anschlussreihe des AXIS PoE Midspans 8P/16P an.

Einschalten

AXIS PoE Midspans 8P/16P werden über das Stromkabel mit Strom versorgt. Um die Stromversorgung des Midspan herzustellen, verbinden Sie das Wechselstromkabel mit dem Wechselstromanschluss auf der Geräterückseite bzw. entfern den Sie das Kabel, um die Stromversorgung zu trennen.

Wenn das Gerät mit Wechselstrom versorgt wird, startet es und die internen Lüfter schalten sich ein. Das Gerät führt einen Einsatztest aus, der weniger als 10 Sekunden dauert. Während des Tests sind alle Anschlüsse deaktiviert und die Anschlusslampchen leuchten. Die Sequenz der Anschluss-LEDs wird im nachfolgenden Abschnitt "LED-Anzeigen" beschreiben. Danach Funktionieren die Anschlüsse unter Normalbedingungen.

LED-Anzeigen

Anzeigen	Bedingungen
	Aus Grün O	Orange
		Durchgehend	Blinkend Durchgehen	Blinkend
Betriebs-LED	KeineStromversorgungdesMidspan	Midspan wird mit Strom versorgt	entf. entf. entf.
Datum &Stromversorgung	Anschlussdeaktiviert	Anschlussverbunden	Anschlussverbunden; Datenanschluss nicht verbunden	AmAnschlussliegt einFehlervor	Anschluss nichtverbunden, aberaktiviert

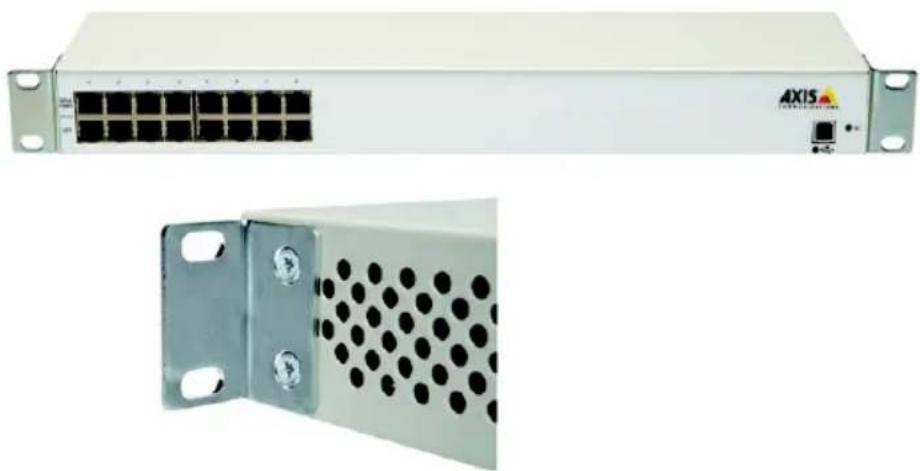

Rack-Installation

Platzieren Sie den Midspan im Rack. Setzen Sie die Montageklammer auf die entsprechenden Schraubenlocher des Midspan. Halten Sie den Schraubenbereich zum Einsetzen und Festziehen der Schrauben frei und gut sightbar.

Technische Daten

Parameter Technische Daten
Mechanische Daten
Abmessungen Länge: 438 mm (17,25 Zoll)Breite: 228 mm (8,98 Zoll)Höhe: 44,5 mm (1,75 Zoll)Gewicht: 4,08 kg (9 lbs)
Umgebungsbedingungen
Temperatur Betrieb: 0 °C bis +40°C (32 °F bis 104 °F)Lagerung: -25 °C bis 65 °C (-77 °F bis 149 °F)
Relative Luftfeuchte Betrieb: 5 %bis 90 %Lagerung: 5 % bis 90 %
Maximale Wärmeabstrahlungdes AXIS PoE Midspans 8P/16P	Wechselstrombetrieb = 125 W
Elektrische Daten
AC-Eingangsspannung 100 VACbis 240 VAC
AC-Eingangsspannungsbereich 90VAC bis 264 VAC
AC-Eingangsstrom 5,5 A (effektiv) bei max. Last
AC-Eingangsfrequency 47 Hz bis 63 Hz
Max. Stromspitze 30 A bei 115 VAC und max. Last60 A bei 230 VAC und max. Last
AC-Ausgangsspannung 480: 50 VDC56 VDC: 56 VDC
Max. Laststrom 480: 0,32 A56 VDC: 0,275 A
Ausgangsleistung proAnschluss	15,4 W (darf nicht die Gesamtausgangsleistungüberschreiben)
Gesamtausgangsleistung Anschlussanzahl: 8: max. 125 W max; 16: max. 250 W
Nominale Ausgangsspannung 44VDC bis 57 VDC
Zertifikate	cUL/ULTUVCE

Fehlerbehebung

Falls beim Midspan Funktionstörungen auftreten, versuchen Sie diese mit der nachstehenden Tabelle zu beheben. Mit den Hinweisen zur

Fehlerbehebung konnen nur Kleinere Funktionstörungen behoben werden.

Falls das von Ihnen festgestellte Problem nicht aufgeführ ist, wenden Sie sich für technische Unterstützung an unsere Vertretung in ihrer Höhe.

Problem Mögliche Lösung
Keine Stromversorgung des Midspan	1. Stellen Sie safer, dass das Wechselstromkabel angeschlossen ist.2. Stellen Sie safer, dass das Wechselstromkabel nicht beschädigt ist.3. Falls keines der vorstehend genannten Punkte das Problem betriff, entfernen Sie das Stromkabel und schließen Sie es erneut an. Beobachten Sie die Anschluss-LEDs, um festzustellen, ob der Einschaltvorgang korrekt abläuft.
Wechselstrom-LED leuchtet nicht überprüfen Sie, ob der Midspan korrekt an eine Wechselstromquelle angeschlossen ist.
Datum- und Stromversorgungs-LED leuchten nicht grün	Stellen Sie safer, dass eine Netzwerkverbindung besteht.Überprüfen Sie Folgendes:1. Stromversorgung des Midspan ist hergestellt.2. Ethernet-Netzwerkkabel ist mit dem Datenanschluss verbunden.3. Ethernet-Netzwerkkabel des stromunterstützten Geräts ist mit dem Daten- und Stromanschluss verbunden.4. Der richtige Ethernet-Kabeltyp wird verwendet; verwenden Sie kein gekreuztes Ethernet-Kabel.5. Kabelpaare sind mit den entsprechenden Anschlüsen verbunden.
