Produkttyp	PoE+ Koaxial-Kit zur Netzwerkerweiterung und Stromversorgung
Marke	Axis
Modell	T8646
Kategorie	Netzwerkkarte / Adapter
Hauptfunktionen	Überträgt PoE+ Strom und Netzwerkdaten über Koaxialkabel an bis zu 6 Geräte
Anschlüsse	6 BNC-Anschlüsse, Busanschlüsse, 2-poliger Stromanschluss
LED-Anzeigen	Stromversorgung (grün/orange/rot), PoE Koaxial (grün/orange/rot), Link/Act (grün/orange/rot)
Erforderliche Stromversorgung	Gleichstromversorgung über Chassis oder externes Netzteil (AXIS T8082/T8085)
Verfügbare PoE-Leistung	Bis zu 25 W pro Kamera, abhängig von Kabel und Quelle (siehe Tabelle)
Unterstützte Kabeltypen	RG-59 (22 AWG CCS oder Kupferader), RG-59 (20 AWG), RG-11 (14 AWG)
Maximale Entfernung (Beispiel)	Bis zu 300 m (1000 Fuß) mit RG-59-Kabel Kupferader 20 AWG
Chassis-Kompatibilität	AXIS 2911U Video-Server-Rack, AXIS Q7900 Rack, AXIS Q7920 Encoder-Chassis
Sicherheit	Installation durch qualifiziertes Fachpersonal; verwenden Sie geschirmtes Netzwerkkabel STP CAT5 oder höher
Wartung und Reinigung	In trockener und belüfteter Umgebung aufbewahren; nicht Stößen, Druck oder Vibrationen aussetzen
Ersatzteile und Reparierbarkeit	Verwenden Sie nur von Axis bereitgestellte oder empfohlene Teile; führen Sie keine Selbstreparaturen durch
Transport	Verwenden Sie die Originalverpackung oder einen gleichwertigen Schutz, um Schäden zu vermeiden
Allgemeine Informationen	88-seitige Anleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - T8646 AXIS

Welche Funktion hat der Axis T8646?

Der Axis T8646 ist ein Blade, das PoE+ Strom und Netzwerkdaten über ein Koaxialkabel an bis zu 6 Geräte (Kameras, kompakte Einheiten) überträgt.

Welche Chassis sind mit dem T8646 kompatibel?

Das T8646 wird in den AXIS 2911U Racks, AXIS Q7900 Rack und dem AXIS Q7920 Encoder-Chassis installiert. Es benötigt eine zusätzliche Stromversorgung über die Netzteile AXIS T8082 oder T8085.

Wie interpretiert man die LED-Stromanzeigen?

Dauerhaft grün = Stromversorgung ok; Blinkend grün = Stromversorgung Backplane ok, aber keine vordere Stromversorgung; Blinkend orange = vordere Spannung zu niedrig/zu hoch; Blinkend rot = Selbsttest fehlgeschlagen.

Was bedeutet eine dauerhaft rote Koaxial-PoE-Anzeige?

Dauerhaft rot zeigt an, dass die Stromversorgungsgrenze erreicht ist. Reduzieren Sie die angeforderte Leistung oder verbessern Sie die Verkabelung.

Was ist die empfohlene maximale Koaxialkabelentfernung?

Die Entfernung hängt vom Kabel ab: mit RG-59 Kupferader 20 AWG bis zu 300 m (1000 Fuß). Mit RG-11 14 AWG bis zu 500 m (1600 Fuß).

Kann ich dieses Produkt im Freien verwenden?

Ja, vorausgesetzt, das T8646 wird in einem zugelassenen Außengehäuse installiert und die Installation entspricht den örtlichen Vorschriften.

Welche Koaxialkabeltypen werden unterstützt?

Die Kabel RG-59 (22 AWG CCS oder Kupferader), RG-59 (20 AWG) und RG-11 (14 AWG) werden unterstützt. Vermeiden Sie Kabel der Kategorie 5 länger als 5 m zwischen Geräten.

Wie installiere ich das Netzteil?

Befolgen Sie die mit dem Netzteil (AXIS T8082 oder T8085) gelieferte Installationsanleitung. Schließen Sie das DC-Kabel an den 2-poligen Anschluss des Blades an.

Was tun, wenn die Link/Act-Anzeige rot leuchtet?

Rot zeigt eine niedrige Datenrate oder eine Grenzentfernung des Kabels an. Überprüfen Sie die Kabelqualität und reduzieren Sie gegebenenfalls die Länge.

Wird das Produkt von Axis garantiert?

Axis empfiehlt die Verwendung von Originalteilen und Zubehör. Bei Problemen wenden Sie sich an den technischen Support von Axis oder Ihren autorisierten Händler. Führen Sie keine Selbstreparaturen durch.

BEDIENUNGSANLEITUNG T8646 AXIS

Konfigurationsbeispiele 34

LED-Anzeigen 36

LED-AnzeigenfürT8646. 36

LED-AnzeigenfürT8642undT8643. 37

TechnischeDatenderStromquelle. 39

Sicherheitsinformationen 41

Gefahrungsstufen. 41

AndereMeldeubenen. 41

Sicherheitsanweisungen. 42

Transport. 42

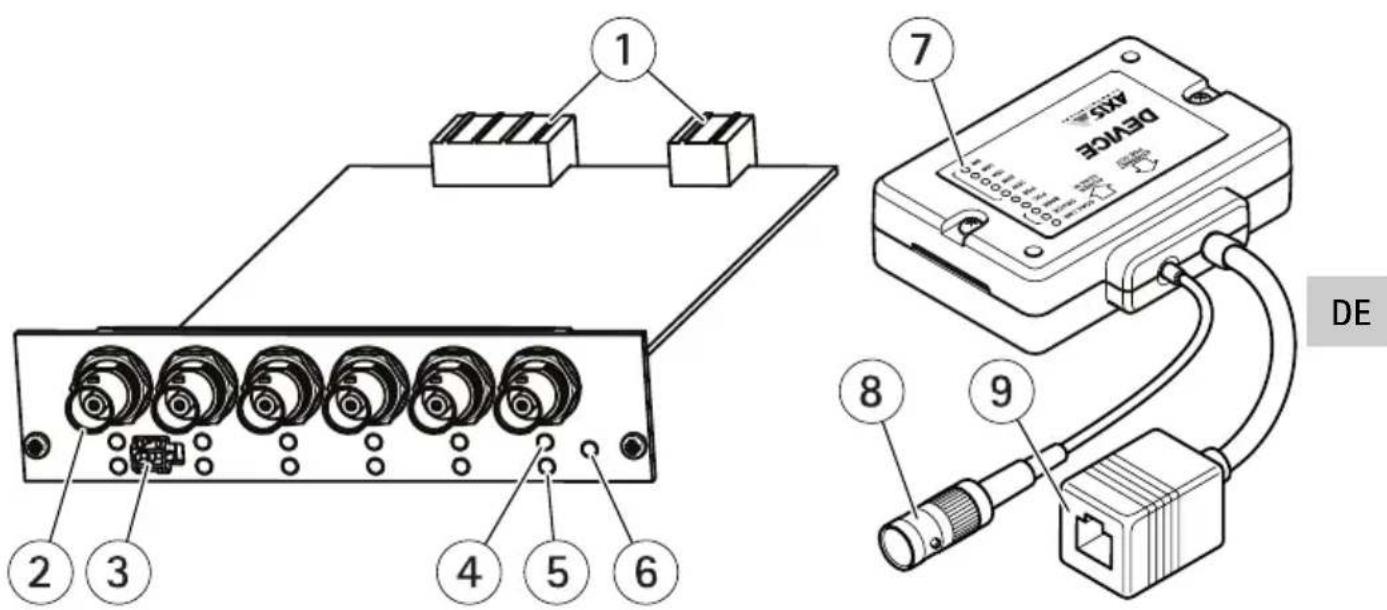

1 Busanschlüsse
2 BNC-Steckverbinder,6St.
3 Netzanschluss
4 LEDLink/Act
5 LEDCoaxPoE
6 LEDsstromanzeige
7 BNC-Steckverbinder
8 LEDs
9 Netzanschluss
10 Netzwerkanschluss

AXIST8648KompatkitPoE+overCoax

1 Busanschlüsse
2 BNC-Steckverbinder,6St.
3 Netzanschluss
4 LEDLink/Act
5 LEDCoaxPoE
6 LEDsstromanzeige
7 LEDs
8 BNC-Steckverbinder
9 Netzwerkanschluss

Busanschluss

DieBusanschlüsseinddiephysichenSchnittstellenzumGehäusedesVideoencoders.Sie verbindendasBlademitterStromversorgungunddemNetzwerk.

Netzanschluss

2-poligerAnschlussblockfürdieGleichstromversorgung.

InstallierendesProdukts

DasAXIST8646istfürdenEinbauinfolgendeRacksausgelegt:

AXIS2911U-Videoserver-Rack
AXISQ7900-Rack
-AXISQ7920-Video-Encoder-Gehäuse

Beachten

DasBladewirdvomGestellmitausreichendStromversorgt,umEthernet-over-Coaxzut unterstützen.UmPoE+over-CoaxandieKompakt-oderGeräteinheitundKamerazu liefern,benötigtdasBladeeineuszätzlicheStromversorgung:

-AXIST8082liefertbiszu4000W.
-AXIST8085lieferbertbiszu500W.

1.UmdasBladeimGestell/Gehäusezumontieren,dieAnweisungenderdem jeweiligenGestell/GehäusebeigeufigtenInstallationsanleitungbefolgen.Die Installationsanleitungensindauchaufwww-axis.comverfugbar
2.DasNetzteilgemäßAnweisungenderbeigegebungInstallationsanleitunginstallieren. DiInstallationsanleitungensindauchaufwww-axis.comverfügbar
3.DasBlademitdemGleichstromkabelandasNetzteilanschlieBen.
4.DasGerätAXIST8642PoE+OverCoaxoderdasAXIST8643PoE+OverCoaxCompact installieren.DieAnweisungenninderInstallationsanleitungderAXIST864SerieSingle Channelbefolgen.Dieseistaufwww-axis.comverfügbar

Konfigurationsbeispiele

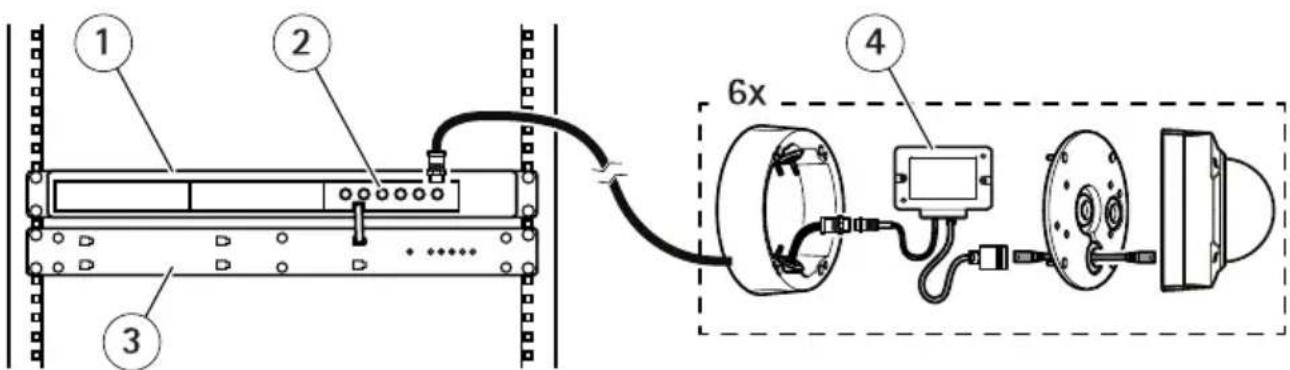

Beispiel1:DieLösungPoE+overCoaxundGeräteinheiten

1 Gestell/Gehäuse
2 Blade-Einheit,AXIST8646
3 Netzteil
4 Geräteinheit,AXIST8642

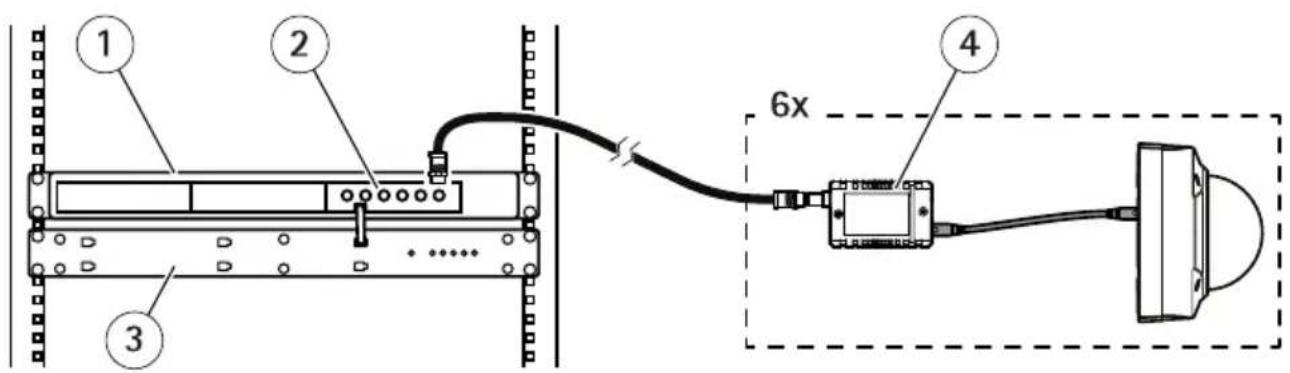

Beispiel2:DieLösungPoE+overCoaxundKompakteinheiten.

1 Gestell/Gehäuse
2 Blade-Einheit,AXIST8646
3 Netzteil
4 Kompakteinheit,AXIST8643

LED-Anzeigen

LED-AnzeigenfürT8646

LEDFarbeAnzeige
Stromversorgung	Leuchtetnicht	KeineStromversorgungfürdieBackplane.
	GrünKonstant:StromversorgungderBackplaneundvorneordnungsgemäß.Blinkt:StromversorgungderBackplaneordnungsgemäß.KeineStromversorgungderStromausgabevorne.
	OrangeBlinkt:Stromversorgungvornzuniedrigoderzuhoch.
	Rot	Blinkt:Selbsttestfehlgeschlagen.
CoaxPoE	Leuchtetnicht	KeineGeräteinheitsen oder PoEoverCoaxnichterforderlich.
	GrünKonstant:PoEoverCoaxfürGeräte-Einheit und Kamera.Blinktrasch:PoEoverCoaxfürGeräte-Einheit.KeinPoEfürdieKamera.
	Orange	Konstant:Leistungsgrenzefasterreicht.
	RotKonstant:Leistungsgrenzeerreich.Blinkt:PoEwurdewegenÜberlastunggetrennt.Blinktrasch:Kurzschluss.VerkabelungoderKompatibilitätderAusrüstungüberprüfen.
Link/Act	Leuchtetnicht	KeineGeräteinheitsenkannt.
	GrünKonstant:Geräteinheitangsglessen,100BASE-T-VerbindungszurKamera.Blinkt:Geräteinheitangsglessen,100BASE-T-Verbindungaktiv.KurzesBlinken:Geräteinheitangsglessen,keineNetzwerkverbindungszurKamera.
	OrangeKonstant:Geräteinheitangsglessen,10BASE-T-VerbindungszurKamera.Blinkt:Geräte-Einheitangsglessen,10BASE-T-Verbindungaktiv.
	Rot	Geringe Datenübertragungsrate.Maximale Kabellängeerreicht.

LED-AnzeigenfürT8642undT8643

LED	Verhalten/Farbe	Anzeige
Coax-Verbindung	Aus	KeinStrom
	EinVerbindunghergestellt
	Blinkt	KeineEinheitenanCoaxerkannt
	Orange/Rot	Datenrate<100%DieCoax-VerbindunghatihreLeistungs-undReichweitengrenzeerreich.KabelentfernungverringernodereinAXIST8003PS57-NetzteilandieGeräteinheitanschlieBen.
Ethernet-Verbindung	AusKeineNetzwerkverbindung.
	EinEthernet-Verbindunghergestellt
	BlinktNetzwerkaktivitätamPort
	Rot	10BASE-T-Verbindung.UmeinenwirksamenBetriebzugewährleisten,müssenEinheitenaneinmit100BASE-T(Vollduplex)kompatiblesGerätangeschlossensein.
PoEoverCoax	AusEinheitsnichterkannt
	Ein	PoEoverCoaxaktiviert
	Rot(blinkteinmal)	Spannungniedrig.Typ/PolaritätsdesNetzteilsüberprüfen.
	Rot(blinktzweimal)	Kurzschluss.AufKabelproblemeüberprüfenundalteVideogeräteentfernen.
	Rot(blinktdreimal)	WegenÜberlastungvonStromversorgunggetrennt.
FürKamera maximalverfügbarePoE-Leistung(Watt)	EinMaximalePoE-Leistung,dieaus5bis25Wattzuverlässiggeliefertwerdenkann.
	BlinktPoEliefertwenigerals5Watt.
	Orange(blinkend)	Leistungsgrenzefasterreicht.
	Rot(blinkend)	Leistungsgrenzeeerreich. 1,2,3

1.DieverfügbareLeistunghangtvonKabellange,KabeltypundverwendeterStromquelleab.Siewirdbei Verbindungsaufbauautomatischberechnet.UmbeispelsweisedieStromversorgungeinerPoEIP-Kamera miteinermaximalenLeistungsaufnahmeyon12WattaufzuverlassiceStromversorgungzuprufen, feststellenobdie15-Watt-LEDleuchtet.
2.BeimInstallationeinerPTZ-Kamera,oderanderemZubehörddessenLeistungsaufnahmevariabelist,diese LEDswährendmaximalerLeistungsaufnahmewieetwabeiBewegungderPTZ-Kameraprufen.

3.FurmaxialePoEcoax-LeistungeinNetzteilAXIST8003PS57andieBasiseinheitanschlieBen. WennmehrLeistungbenotigtwirdalsdasKabelliefernkann,istesmöglichdasNetzteilauchandie GeräteinheitanzuschlieBen.

TechnischeDatenderStromquelle

StromquelleAXIST8646zusammenmitAXIST8082oderT8085PS57Netzteil
StromversorgungderKamera(Watt)	5	10	15 25	20
RG-59(22AWGCCS)	270m265m185	m140m110m
RG-59(Kern22AWG)	300m300m300	m300m300m
RG-59(Kern20AWG)	300m300m300	m300m300m
RG-11(Kern14AWG)	500m500m500	m500m500m

Beachten

PoEanKamerasdesTypesAXISHighPoE60Wwirdnichtunterstutz.DieGeräteAXIST8642undT8643CompactlassenschüberdasKoaxialkabelmitStromversorgen.DieKameramussdabeijectedochlukalübereinenMidspandesTypesAXISHighPoE60WmitStromversorgtwerden.

Beachten

CC=KabelmitKupferkern(üblichfürordnungsgemäßinstalliertesAnalogvideo):

CCS=22AWGKupferummantelterStahl(erbringtdieschlechtesteLeistung,wennder Kabeltypnichtbekannnist)

Beachten

Dietatsächliche KabelreichweitehängtvonmehrerenFaktoren, wiederKabelqualität,der Kabelstärke,denAnschlüssenund demStromverbrauchderKameraaab.ZwischenmitKabeln desTypCat-5everbundenenGeratendarfdieEntfernungnichtmehrals5Meterbetragen.

Sicherheitsinformationen

Gefährungsstufen

GEFAHR

WeistaufeinegefährlicheSituationhin, welche, fallsnichtverhindert, zu Tododer schwerenVerletzungenführrenkann.

WARNUNG

WeistaufeinegefährlicheSituationhin, welche, fallsnichtverhindert, zu Tododer schwerenVerletzungenführrenkann.

VORSICHT

WeistaufeinegefährlicheSituationhin, welche, fallsnichtverhindert,zugeringfälligiger odermaßigerVerletzungführrenkann.

HINWEIS

WeistaufeinegefährlicheSituationhin, welche, fallsnichtverhindert, zu Sachschaden führenkann.

AndereMeldeebenen

Wichtig

Weistaufwichtiginformationenhin, diebenrichtigen Betriebdes Produktsgewährleisten.

Beachten

Weistaufnutzliche Informationenhin, die die optimale Verwendung des Produkts untersätzen.

Sicherheitsanweisungen

WARNUNG

DasAxisProduktmussvonfachmännischgeschultemPersonalundunterEinhaltungder ortlichgeltendenBestimmungeninstalliertwerden.

HINWEIS

• DasAxis-ProduktmussunterBeachtungdergeltendenGesetzeundBestimmungen betriebenenwerden.
  AxisempfiehldieVerwendungeinesabgeschirmtenNetzwerkkabels(STP)derKategorie 5oderhoher.
• FÜRdenEinsatzvonAxis-ProduktenimAußenbereichoderhlichendenUmgebungenmüssen\
  • dieseinfürdenAußenbereichzugelassenenGehauseninstalliertwerden.
    LagernSiedasAxisProduktineinertrockenenundbeluftetenUmgebung.
    -DasAxis-ProduktwederStößenochstarkemDruckaussetzen.
    -DasAxis-ProduktkeinenSchwingungenaussetzen.
• DasProduktnichtaninstabilenMasten, Halterungen, Oberflächenoder Wändenanbringen.
• Verwenden Siebeider InstallationdesAxis ProduktsausschlieBlichpassendeWerkzeuge. EinzugroBerKraftaufwandmitekrischenWerkzeugenkanndasProduktbeschädigen.
• Verwenden Sienur Zubehör, dasdentechnischen Vorgabenlhres Produktspricht. Diesesist von Axisoder Drittanbieternerhaltlich. Axisempfiehl diemitlhemr Produkt kompatible Stromversorgung von Axis.
  -VerwendenSieausschlieBlichErsatzteiledievonAxisangebotenoderempfohlenwerden.
• Versuchen Sienicht, diesen Produktsebstätigureparieren. Wenden Siesichbezüglich Reparaturund WartungandenAxisSupportoderlhrenAxisHändler.

Transport

HINWEIS

• BeiBedarftransportierenSiedasAxisProduktinderOriginalverpackungodereiner entsprechendenVerpackung,sodassSchadenvermiedenwerden.
