T8646 - 网卡 / 适配器 AXIS - 免费用户手册
免费查找设备手册 T8646 AXIS PDF格式.
| 产品类型 | 用于网络扩展和供电的同轴PoE+刀片套件 |
| 品牌 | Axis |
| 型号 | T8646 |
| 类别 | 网卡/适配器 |
| 主要功能 | 通过同轴电缆传输PoE+电源和网络数据，最多支持6台设备 |
| 连接器 | 6个BNC连接器，总线连接器，2针电源连接器 |
| LED指示灯 | 电源（绿/橙/红），同轴PoE（绿/橙/红），链路/活动（绿/橙/红） |
| 所需电源 | 通过机箱或外部电源模块（AXIS T8082/T8085）直流供电 |
| 可用PoE功率 | 根据电缆和电源，每台摄像机高达25W（见表） |
| 支持的电缆类型 | RG-59（22 AWG CCS或铜芯），RG-59（20 AWG），RG-11（14 AWG） |
| 最大距离（示例） | 使用RG-59铜芯20 AWG电缆可达300米（1000英尺） |
| 机箱兼容性 | AXIS 2911U视频服务器机架，AXIS Q7900机架，AXIS Q7920编码器机箱 |
| 安全 | 由合格专业人员进行安装；使用STP CAT5或以上屏蔽网线 |
| 维护与清洁 | 保存在干燥通风的环境中；避免冲击、压力、振动 |
| 备件与可维修性 | 仅使用Axis提供或推荐的部件；请勿自行维修 |
| 运输 | 使用原包装或等效包装以避免损坏 |
| 一般信息 | 提供多语言88页说明书 |
常见问题 - T8646 AXIS
用户关于以下问题的提问 T8646 AXIS
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 网卡 / 适配器 免费PDF格式！查找您的手册 T8646 - AXIS 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 T8646 品牌 AXIS.
用户手册 T8646 AXIS
| 有毒有害物质或元素 | ||||||
| 部件名称 | 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr-(VI)) | 多溴联苯(PB-B) | 多溴二苯醚(PB-DE) |
| 电气实装部分 | X | 00000 | ||||
| 0:表示该有毒有害物质在该部件所有均质材料中的含量均在GB/T26572标准规定的限量要求以下。X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出GB/T26572标准规定的限量要求。 | ||||||
Tel: +46462721800
Fax:+4646136130
axis.com
Warrantyinformation
基于同轴电缆的AXIST864@E-型刀片式装置套件
基于同轴电缆的AXIST864PoE-型刀片式装置套件
基于轴电缆缆的ST8646PDB64型式装置套件
- 基于同轴电缆的AXIST8646PoE+型刀片式装置
- 基于同轴电缆的AXIST8642PoE+型设备（6个）
- 安装指南（本文档）
基于轴电缆的缆S T8648 P0B64式装置紧凑套件
基于轴电缆的S T8646 P8B64P式装置套件

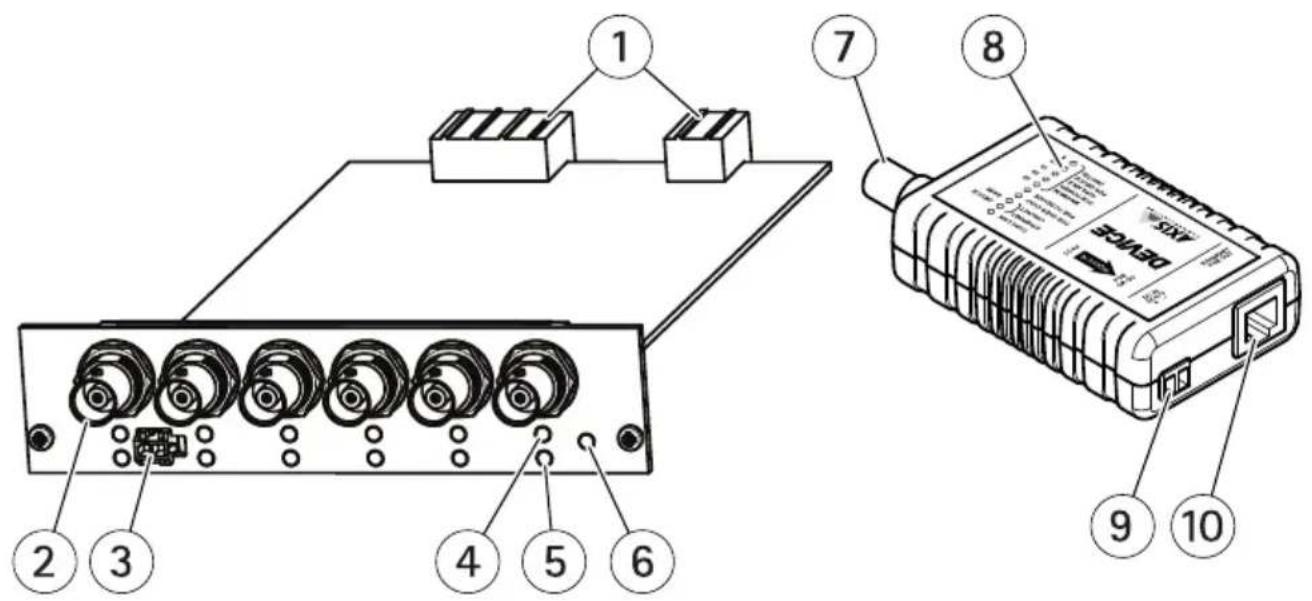

1 总线连接器
2 BNC 连接器 (6 个)
3 电源连接器
4 连接 / 活动 LED
5 同轴电缆 PoE LED
6 电源LED
7 BNC 连接器
8 LED
9 电源连接器
10网络连接器

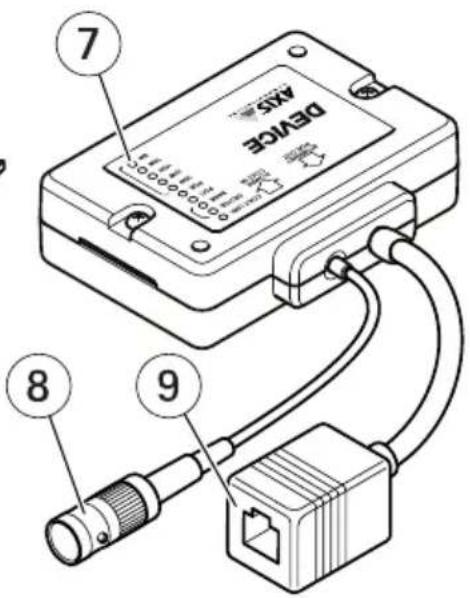

基于轴同缆的S T8648 P0B64P刀式裝置紧塞塞套件
1 总线连接器
2 BNC 连接器（6个）
3 电源连接器
4 连接 / 活动 LED
5 同轴电缆 PoE LED
6 电源LED
7 LED
8 BNC 连接器
9网络连接器
总线连接器
总线连接器是连接至视频编码器底架的物理接口，可为刀片式装置提供网络和电源。
电源连器接器
用于DC电源输入的2针接线盒。
如何安装产品
AXIST8646专为安装在以下机架中而设计：
-AXIS2911U视频服务器机架
-AXISQ7900机架
-AXISQ7920视频编码器底架
备注
该机架可为刀片式装置提供充足的电源以使其运行且支持基于同轴电缆的以太网。要为紧凑装置或设备单元和摄像机提供基于同轴电缆的PoE+，则刀片式装置需要一个外接电源：
1.要将刀片式装置安装在机架/底架中，则请遵循机架/底架随附的安装指南中的说明。安装指南也可在 www-axis.com 上获得
2.要安装电源，则请遵照电源随附的安装指南中的说明。安装指南也可在www-axis.com上获得
3.将dc电源电缆从电源上连接至刀片式装置。
4.安装基于同轴电缆的AXIST8642PoE+型设备或基于同轴电缆的AXIST8643PoE+型紧凑装置。请遵循AXIST864系列单通道安装指南中的说明（可在www-axis.com上获得）
配置示例

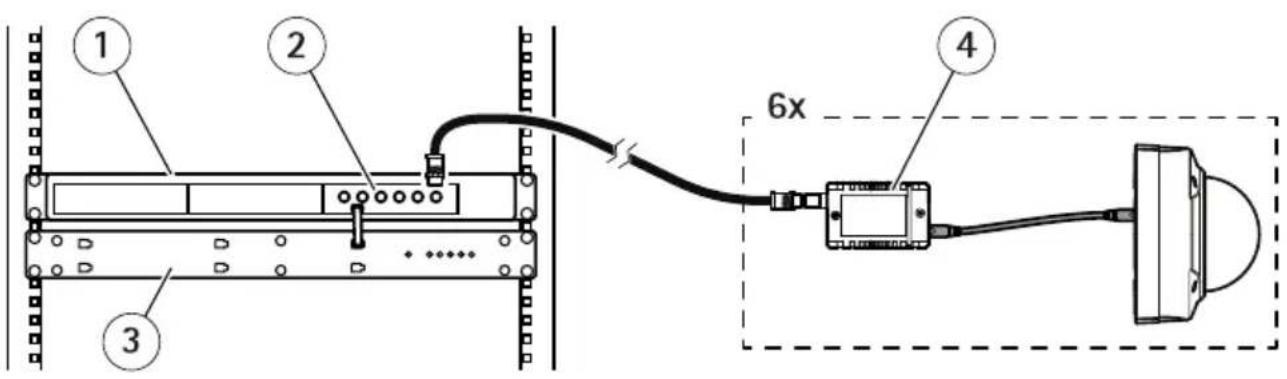

示例1：基于同轴电缆的PoE+型设备单元解决方案。
1 机架 / 底 架
2 刀片式装置，AXIS T8646
3 电源
4 设备单元，AXIS T8642

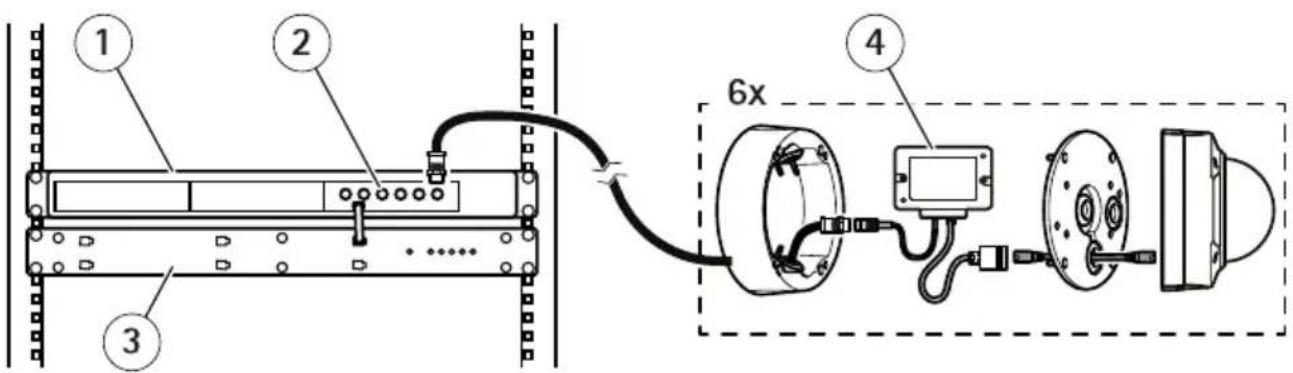

示例2：基于同轴电缆的PoE+型紧凑装置解决方案。
1 机架 / 底 架
2刀片式装置，AXIS T8646
3 电 源
4紧凑装置，AXIS T8643
LED 指示指示灯
T8646的8指示灯
| LED LED | 颜色颜色 | 指示指示 |
| 电源 | 不亮 | 无背板电源。 |
| 绿色 | 稳定:背板电源和前置电源均正常。 闪烁:背板电源正常。无前置电源。 | |
| 淡黄色 | 闪烁:前置电源过低或过高。 | |
| 红色 | 闪烁:自测试失败。 | |
| 同轴电缆 PoE | 不亮 | 未检测到任何设备单元或无需基于同轴电缆的PoE。 |
| 绿色 | 稳定:连接至设备单元和摄像机的基于同轴电缆的 PoE已启用。 短暂闪烁:连接至设备单元的基于同轴电缆的PoE 已启用。PoE未连接至摄像机。 | |
| 淡黄色 | 稳定:接近功率限制。 | |
| 红色 | 稳定:已达到功率限制。 闪烁:PoE由于过载而断开。 短暂闪烁:短路,检查是否存在电缆故障或不兼容设备。 | |
| 连接/活动 | 不亮 | 未检测到任何设备单元。 |
| 绿色 | 稳定:设备单元已连接,100BASE-T连接至摄像机。 闪烁:设备单元已连接,100BASE-T链路活动。 短暂闪烁:设备单元已连接,摄像机无网络连接。 | |
| 淡黄色 | 稳定:设备单元已连接,10BASE-T连接至摄像机。 闪烁:设备单元已连接,10BASE-T链路活动。 | |
| 红色 | 数据速率较低,电缆距离达到限制。 |
T8642和8643的8643指示灯
| LED LED | 行为颜色颜色 | 指示指示 |
| 同轴电缆链路 | 关闭 | 无电源 |
| 打开 | 连接已建立 | |
| 闪烁未在同轴电缆上检测到装置 | ||
| 橙色/红色 | 数据速率<100%。同轴电缆连接已达到功率和距离限制。缩短电缆距离或将一个AXIST8003PS57电源连接至设备单元。 | |
| 以太网链路 | 关闭 | 没有网络连接 |
| 打开以太网链路已建立 | ||
| 闪烁端口上的网络活动 | ||
| 红色 | 10BASE-T连接。装置必须连接至100BASE-T(全双工)兼容设备以实现高效运行。 | |
| 基于同轴电缆的PoE | 关闭 | 未检测到装置 |
| 打开基于同轴电缆的PoE已启用 | ||
| 红色(闪烁1次) | 低电压。检查电源类型/极性。 | |
| 红色(闪烁2次) | 短路。检查是否存在电缆故障并拆除遗留视频设备。 | |
| 红色(闪烁3次) | 电源由于过载而断开。 | |
| 可用于摄像机的最大PoE功率(瓦) | 打开 | 能够可靠输出的最大PoE功率为5-25瓦。 |
| 闪烁 | 可用PoE功率小于5瓦。 | |
| 橙色(闪烁) | 接近功率限制 | |
| 红色(闪烁) | 已达到功率限制。1,2,3 | |
1.可用功率特定于电缆长度、类型和所使用的电源，并且可在连接上自动进行计算。例如，要确保向最大功率要求为12瓦的PoE摄像机提供可靠功率输出，则请检查15瓦LED是否亮起。如果安装了PT摄像机或任何功率要求可更改的设备，则请在设备损耗峰值功率时检查这些ED，例如当PT摄像机正在移动时。
要实现基于同轴电缆的最大PoE功率，则请将一个AXIS800PS5电源连接至底座装置。如果所需功率大于电缆所能传输的功率，则可将电源连接至设备单元。
电源规格
| 电源电源 | AXIS T8646 和 T864S T8082 或 80825 PSS708电源电源 | ||||
| 摄像摄像操功(瓦/瓦) | 10 | 15 | 20 | 25 | |
| RG-58G 59(22AWG (22AWG CCS) CCS) | 270米(900英尺) | 265米(880英尺) | 185米(620英尺) | 140米(460英尺) | 110米(360英尺) |
| RG-58G 59(22AWG线芯线芯) | 300米(1000英尺) | 300米(1000英尺) | 300米(1000英尺) | 300米(1000英尺) | 300米(1000英尺) |
| RG=58G 59(20AWG 线芯线芯) | 300米(1000英尺) | 300米(1000英尺) | 300米(1000英尺) | 300米(1000英尺) | 300米(1000英尺) |
| RG-1HG 11(14AWG 线芯线芯) | 500米(1600英尺) | 500米(1600英尺) | 500米(1600英尺) | 500米(1600英尺) | 500米(1600英尺) |
备注
AXIS大功率PoE60W摄像机不支持PoE。同轴电缆可为AXIST8642设备和
T8643紧凑装置供电，但要求使用一个AXIS60W中跨设备为摄像机局部供电。
备注
CC = 铜芯电缆（对于正确安装的模拟视频来说最为常见）。
CCS=22AWG铜包钢线（如果电缆类型未知，则会表现出最差性能）。
备注
电缆的实际距离取决于多个因素，如电缆质量、电缆厚度、连接器和摄像机功耗。设备中的Cat-5e电缆应较短（<5米或16英尺）。
安全稳健信息
危险等级等级
危险
表示如果不避免则会导致死亡或严重伤害的危险情况。
警告
表示如果不避免则可能导致死亡或严重伤害的危险情况。
小心
表示如果不避免则可能导致轻微或中度伤害的危险情况。
注
表示如果不避免则可能导致财产损失的情况。
其他菊徴藩级
重要
表示产品正常工作所必需的重要信息。
备注
表示有助于充分利用产品的有用信息。
安全巍说明
警告
安讯士产品应由受过培训的专业人员进行安装，并遵守当地法律和法规。
注
- 使用安讯士产品时应遵守当地法律和法规。
- 安讯士推荐使用屏蔽网络电缆(STP)CAT5或更高版本。
- 要在室外或类似环境中使用安讯士产品，应将该产品安装在获得批准的室外防护罩中。
- 在干燥通风的环境中存放安讯士产品。
-避免将安讯士产品暴露在冲击或高压环境下。 - 避免将安讯士产品暴露在振动环境下。
- 请勿将产品安装在不稳固的立杆、支架、表面或墙壁上。
- 安装安讯士产品时，仅使用适用的工具。使用电动工具过度施力可能导致产品损坏。
- 仅使用符合产品技术规格的附件。这些附件可由安讯士或第三方提供。安讯士推荐使用与产品兼容的安讯士电源设备。
- 仅使用安讯士提供或推荐的备件。
- 请勿尝试自行维修产品。有关服务事项，请联系安讯士支持部门或安讯士经销商。
运输运输
注
·安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。
