Packagecontents

AXIST8640PoE+OverCoaxAdapterKit

-AXIST8641PoE+OverCoaxBase
-AXIST8642PoE+OverCoaxDevice
-2-pinterminalconnector(2x)
- InstallationGuide(thisdocument)

AXIST8645PoE+OverCoaxCompactKit

-AXIST8641PoE+OverCoaxBase
-AXIST8643PoE+OverCoaxCompact
-2-pinterminalconnector(1x)
- InstallationGuide(thisdocument)

Productoverview

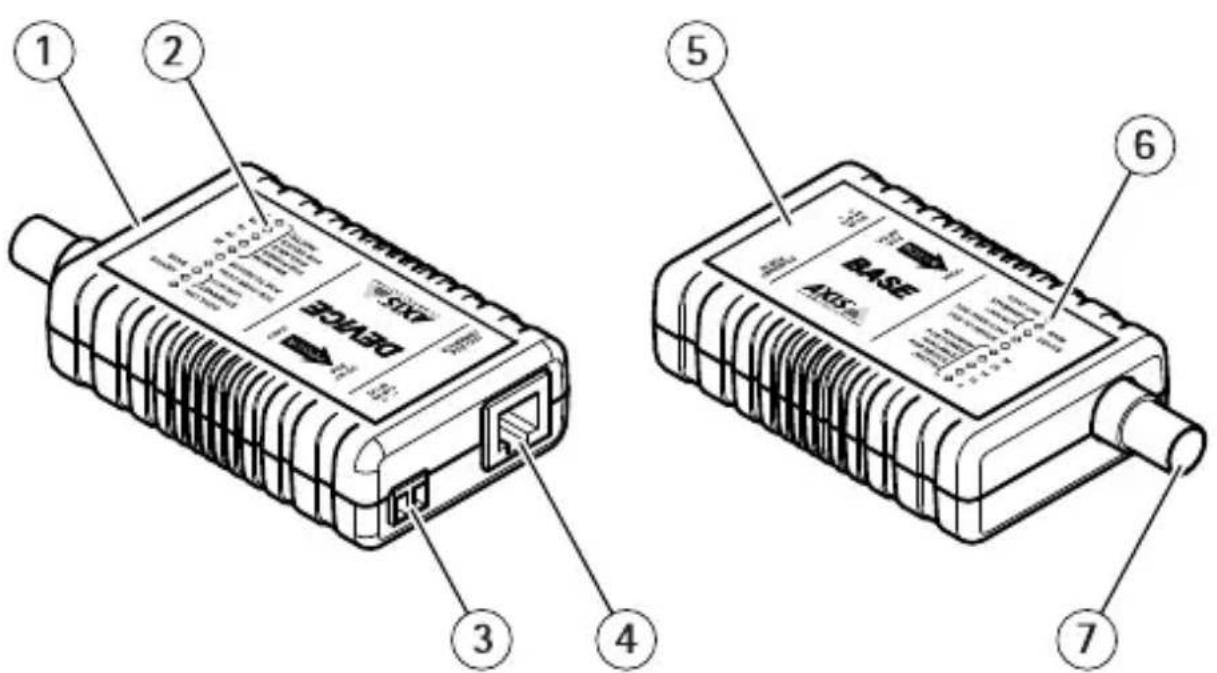

AXIST8640PoE+OverCoaxAdapterKit

基于轴电缆的ST8646P0B64型P适配器 套件套件

• 基于同轴电缆的AXIST8641PoE+型底座
• 基于同轴电缆的AXIST8642PoE+型设备
  -2针端子连接器（2个）
• 安装指南（本文档）

基于圈轴的统S T8645 P0B64型紧套件

• 基于同轴电缆的AXIST8641PoE+型底座
• 基于同轴电缆的AXIST8643PoE+型紧凑装置
  -2针端子连接器（1个）
• 安装指南（本文档）

ZH

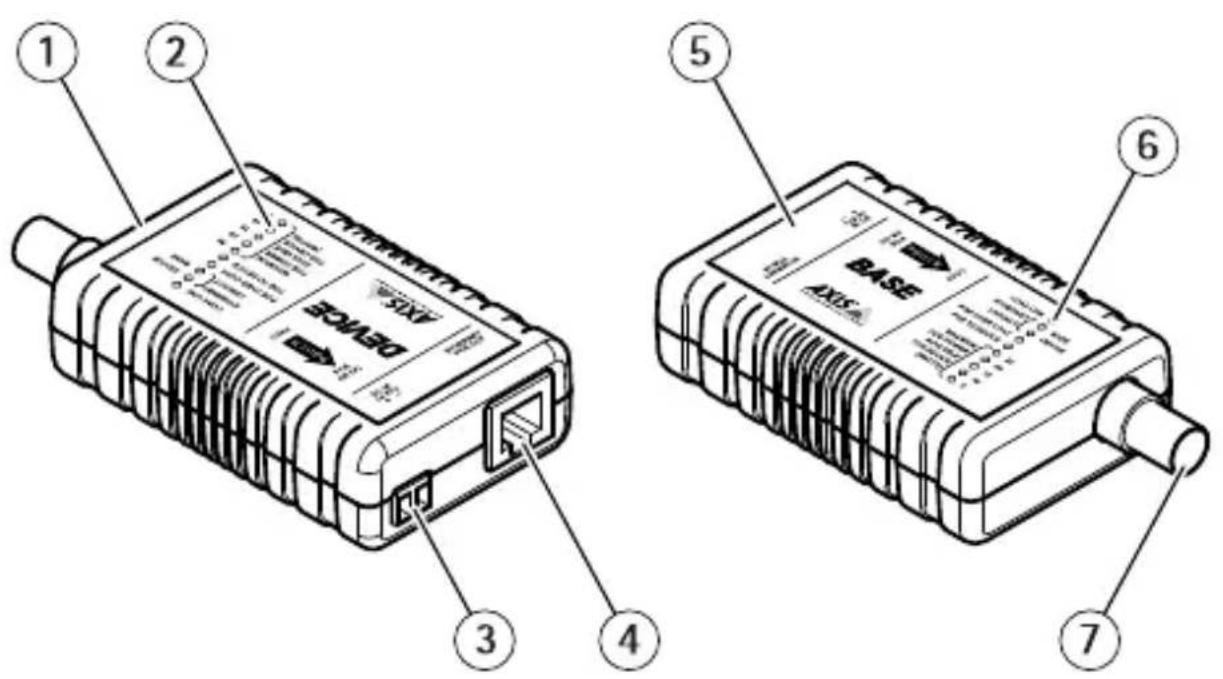

产品概述

基于轴电缆的S T864P8B64型P适配器 套件套件

1 设备单元
2 LED
3 电源连接器
4 网络连接器
5 底座装置
6 LED
7 BNC 连接器

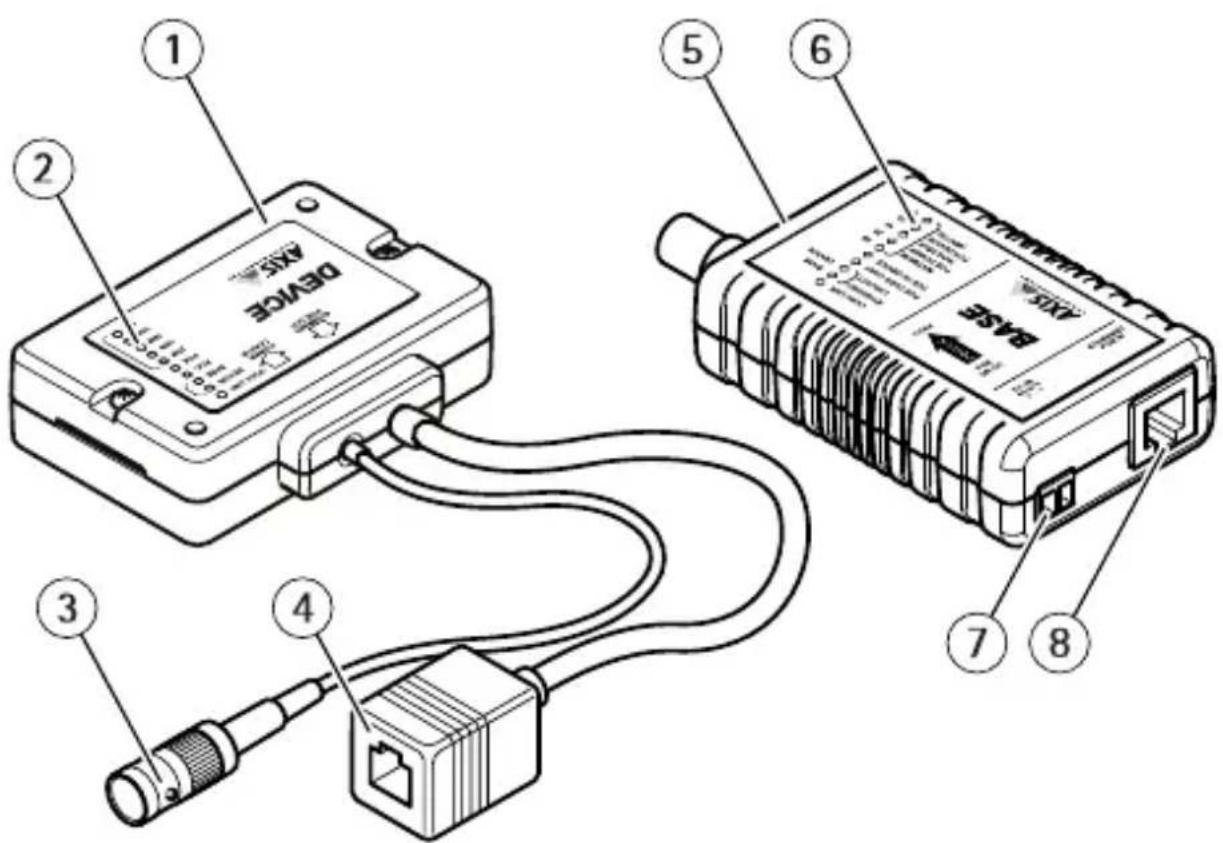

基于圈轴电缆的ST8645PdB64型紧堵套件

ZH

1 紧凑装置
2 LED
3 BNC 连接器
4 网络连接器
5 底座装置
6 LED
7 电源连接器
8 网络连接器

如何安产品

配置示例

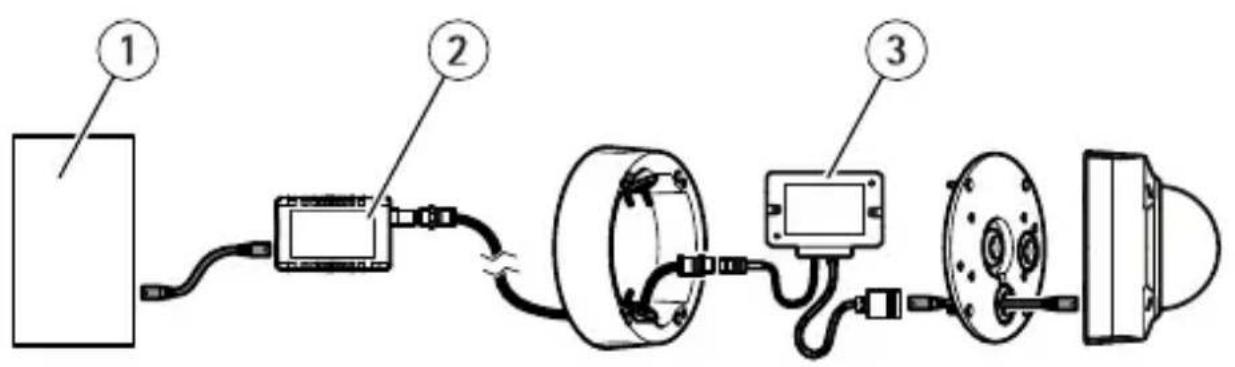

示例1：PoE供电解决方案。

1 PoE 交换机
2 底座装置，AXIS T8641
3 紧凑装置，AXIS T8643

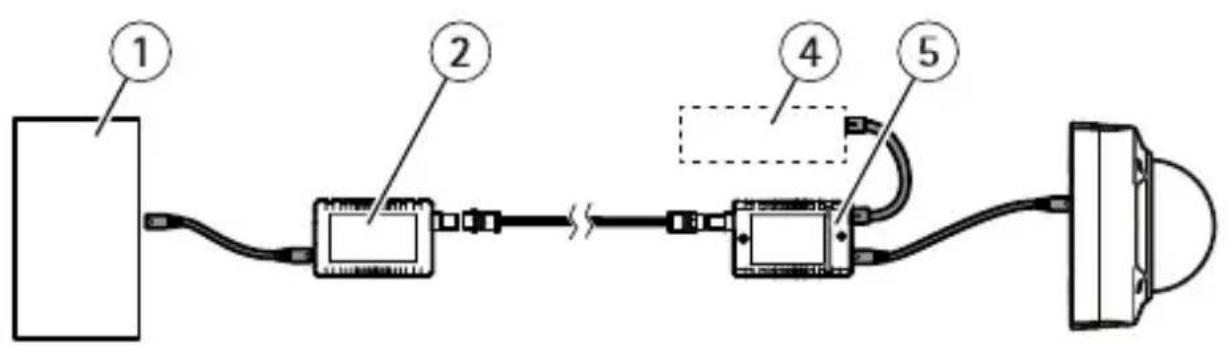

示例2：PoE供电解决方案。要获得更多动力，请添加可选电源。

1 POE 交换机
2 底座装置，AXIS T8641
4 电源
5 设备单元，AXIS T8642

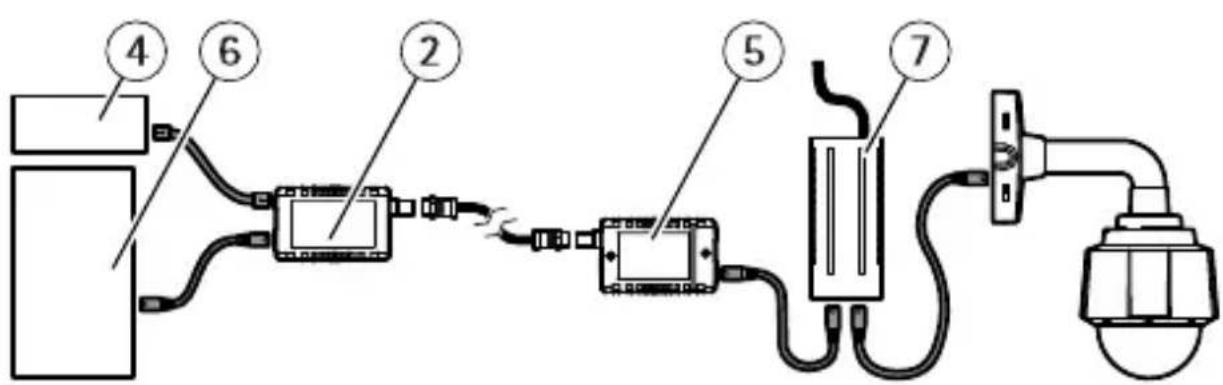

示例3：外部电源解决方案和中跨设备。

4 电源
6 以太网交换机
2 底座装置，AXIS T8641
5 设备单元，AXIS T8642
7 中跨设备

ZH

LED 指示灯

LED LED	行为/颜色颜色	指示指示
同轴电缆链路	关闭	无电源
	打开	连接已建立
	闪烁未在同轴电缆上检测到装置
	橙色/红色	数据速率<100%。同轴电缆连接已达到功率和距离限制。缩短电缆距离或将一个AXIST8003PS57电源连接至设备单元。
以太网链路	关闭	没有网络连接
	打开以太网链路	已建立
	闪烁端口上的网络活动
	红色	10BASE-T连接。装置必须连接至100BASE-T(全双工)兼容设备以实现高效运行。
基于同轴电缆的PoE	关闭	未检测到装置
	打开基于同轴电缆的PoE已启用
	红色(闪烁1次)	低电压。检查电源类型/极性。
	红色(闪烁2次)	短路。检查是否存在电缆故障并拆除遗留视频设备。
	红色(闪烁3次)	电源由于过载而断开。
可用于摄像机的最大PoE功率(瓦)	打开	能够可靠输出的最大PoE功率为5-25瓦。
	闪烁	可用PoE功率小于5瓦。
	橙色(闪烁)	接近功率限制
	红色(闪烁)	已达到功率限制。1,2,3

ZH

1. 可用功率特定于电缆长度、类型和所使用的电源，并且可在连接上自动进行计算。例如，要确保向最大功率要求为12瓦的PoE摄像机提供可靠功率输出，则请检查5瓦LED是否亮起。

2.如果安装了PTZ摄像机或功率要求可更改的设备，则请在设备损耗峰值功率时检查这些ED，例如当PTZ摄像机正在移动时。

要实现基于同轴电缆的最大PoE功率，则请将一个AXIST8003PS57电源连接至底座装置。如果所需功率大于电缆所能传输的功率，则可将电源连接至设备单元。

电源规格

基于轴电缆的传输距离

电源电源	PoE 或PB戴+交换机
摄像摄像机功棒功率(瓦) 瓦)	5	10	15	20	25
RG-53G(22 (22 AWG AW 芯) CCS)	5225米(750英尺)	125米(420英尺)	100米(330英尺)	60米(200英尺)	不适用
RG-53G(22 (22 AWG 线AW 缘尺)芯)芯)	5300米(1000英尺)	300米(1000英尺)	265米(800英尺)	195米(650英尺)	不适用
RG-53G(20 (20 AWG 线AW 缘尺)芯)芯)	5300米(1000英尺)	300米(1000英尺)	300米(1000英尺)	300米(1000英尺)	不适用
RG-14G(14 (14 AWG 线AW 缘尺)芯)芯)	1500米(1600英尺)	500米(1600英尺)	500米(1600英尺)	500米(1600英尺)	不适用

电源电源	AXIS T8003 PS800电源电源
摄像摄像机功棒功率(瓦)	5	10	15	20	25
RG-53G(22 (22 AWG AW线)CCS) (900CCS)	5270米(900英尺)	265米(880英尺)	185米(620英尺)	140米(460英尺)	110米(360英尺)
RG-53G(22 (22 AWG 线AW线)芯)芯	5300米(1000英尺)	300米(1000英尺)	300米(1000英尺)	300米(1000英尺)	300米(1000英尺)
RG=53G(20 (20 AWG 线AW线)芯)芯	5300米(1000英尺)	300米(1000英尺)	300米(1000英尺)	300米(1000英尺)	300米(1000英尺)
RG-14G(14 (14 AWG 线AW线)芯)芯	1500米(1600英尺)	500米(1600英尺)	500米(1600英尺)	500米(1600英尺)	500米(1600英尺)

备注

AXIS大功率PoE60W摄像机不支持PoE。同轴电缆可为AXIST8642设备和T8643紧凑装置供电，但要求使用一个AXIS60W中跨设备为摄像机局部供电。

ZH

备注

CC=铜芯电缆（对于正确安装的模拟视频来说比较为常见）。

CCS=22AWG铜包钢线（如果电缆类型未知，则会表现出较差性能）。

备注

电缆的实际距离取决于多个因素，如电缆质量、电缆厚度、连接器和摄像机功耗。设备中的Cat-5e电缆应较短（<5米或16英尺）。

安全信息

危险等级等级

危险

表示如果不避免则会导致死亡或严重伤害的危险情况。

警告

表示如果不避免则可能导致死亡或严重伤害的危险情况。

小心

表示如果不避免则可能导致轻微或中度伤害的危险情况。

注

表示如果不避免则可能导致财产损失的情况。

其他捕德藩等级

重要

表示产品正常工作所必需的重要信息。

备注

表示有助于充分利用产品的有用信息。

安全说明

警告

安讯士产品应由受过培训的专业人员进行安装，并遵守当地法律和法规。

注

• 使用安讯士产品时应遵守当地法律和法规。
• 安讯士推荐使用屏蔽网络电缆(STP)CAT5或更高版本。
• 要在室外或类似环境中使用安讯士产品，应将该产品安装在获得批准的室外防护罩中。
• 在干燥通风的环境中存放安讯士产品。
• 避免将安讯士产品暴露在冲击或高压环境下。
  -避免将安讯士产品暴露在振动环境下。
• 请勿将产品安装在不稳固的立杆、支架、表面或墙壁上。
• 安装安讯士产品时，仅使用适用的工具。使用电动工具过度施力可能导致产品损坏。
• 仅使用符合产品技术规格的附件。这些附件可由安讯士或第三方提供。安讯士推荐使用与产品兼容的安讯士电源设备。
• 仅使用安讯士提供或推荐的备件。
• 请勿尝试自行维修产品。有关服务事项，请联系安讯士支持部门或安讯士经销商。

运输运输

注

·安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

InstallationGuide

AXIST864SeriesSingleChannel

AxisCommunicationsAB,2018-2020

Ver.M2.2

Date:March2020

PartNo.2149171
