Marque	AXIS
Modèle	T8640
Type de produit	Kit adaptateur PoE+ sur coaxial
Catégorie	Carte réseau / adaptateur
Alimentation	PoE (IEEE 802.3af/at) ou alimentation externe AXIS T8003PS57
Puissance PoE délivrée	5, 10, 15, 20 ou 25 W selon la source et le câble
Voyants LED	Liaison coaxiale, liaison Ethernet, PoE coaxial, alimentation PoE max
Connecteurs	BNC (coaxial), RJ45 (Ethernet), connecteur d'alimentation 2 broches
Types de câble coaxial compatibles	RG-59 (22AWG CCS, 22AWG core, 20AWG core), RG-11 (14AWG core)
Distance maximale (PoE)	Jusqu'à 500 m avec RG-11 (selon puissance)
Installation	Doit être installé par un professionnel qualifié
Utilisation extérieure	Nécessite un boîtier d'extérieur homologué
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Respecter les consignes de sécurité : ne pas exposer aux chocs, utiliser câble STP CAT5 ou supérieur
Réparabilité	Non réparable par l'utilisateur, contacter le support AXIS
Contenu du kit	Base AXIS T8641, périphérique AXIS T8642 (ou compact T8643), connecteurs, guide d'installation
Env. d'intérieur / extérieur	Intérieur ; extérieur si installé dans un boîtier adapté
Compatibilité caméra	Caméras réseau PoE standard, PTZ (vérifier puissance)
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - T8640 AXIS

Quelle est la distance maximale de transmission PoE sur câble coaxial avec le kit AXIS T8640 ?

La distance maximale dépend du type de câble et de la puissance. Avec un câble RG-11 (14AWG core), elle peut atteindre 500 m pour 5 W. Avec un câble RG-59 (22AWG core), elle est de 300 m pour 10 W. Consultez le tableau des plages PoE dans la notice.

Quels types de câbles coaxiaux sont supportés par le kit AXIS T8640 ?

Le kit supporte les câbles RG-59 (22AWG CCS, 22AWG core, 20AWG core) et RG-11 (14AWG core). Le câble doit être en cuivre pour de meilleures performances.

Comment interpréter les voyants LED de l'unité de base et du périphérique ?

Les LED indiquent l'état de la liaison coaxiale (vert fixe = connexion établie, clignotant = non détecté) et de la liaison Ethernet (vert fixe = lien, clignotant = activité). La LED PoE coaxial s'allume en vert quand l'alimentation est active. Des clignotements rouges signalent des problèmes (sous-tension, court-circuit, surcharge). Une LED d'alimentation PoE max indique la puissance disponible (5-25 W).

Quelle est la puissance maximale que le kit peut fournir à une caméra ?

Le kit peut fournir jusqu'à 25 W en utilisant une alimentation externe AXIS T8003PS57 et un câble court de bonne qualité. Avec un commutateur PoE standard, la puissance est limitée à 15 W pour les câbles longs.

Puis-je utiliser le kit avec une caméra PTZ ?

Oui, mais vérifiez que les voyants LED d'alimentation PoE max sont allumés au niveau correspondant à la consommation maximale de la caméra (par exemple, 15 W pour 12 W de consommation). Assurez-vous que la puissance disponible est suffisante, surtout lors des mouvements de la caméra.

Comment installer le kit AXIS T8640 ?

1. Connectez l'unité de base (AXIS T8641) au commutateur PoE via un câble Ethernet. 2. Reliez l'unité de base et le périphérique (AXIS T8642 ou T8643) par un câble coaxial. 3. Branchez la caméra au périphérique. 4. Si nécessaire, ajoutez une alimentation externe AXIS T8003PS57 pour plus de puissance. L'installation doit être réalisée par un professionnel qualifié.

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

L'installation doit être effectuée par un professionnel qualifié conformément aux lois locales. Utilisez un câble réseau blindé (STP) CAT5 ou supérieur. Ne pas exposer le produit aux chocs, fortes pressions ou vibrations. Pour une utilisation extérieure, installez-le dans un boîtier d'extérieur homologué.

Que faire si le voyant PoE coaxial clignote en rouge ?

Les clignotements rouges indiquent des problèmes spécifiques : 1 clignotement = sous-tension (vérifiez la polarité/type d'alimentation) ; 2 clignotements = court-circuit (vérifiez les câbles) ; 3 clignotements = surcharge (réduisez la consommation ou utilisez une alimentation plus puissante). Consultez la notice pour plus de détails.

Le kit AXIS T8640 est-il compatible avec tous les commutateurs PoE ?

Le kit est compatible avec les commutateurs PoE (IEEE 802.3af) et PoE+ (IEEE 802.3at). Pour une puissance élevée, un commutateur PoE+ ou une alimentation externe est recommandé. Assurez-vous que le commutateur supporte le mode 100BASE-TX full-duplex pour un fonctionnement optimal.

Où puis-je trouver de l'aide ou des pièces de rechange pour le kit AXIS T8640 ?

Pour toute assistance technique ou réparation, contactez le support AXIS ou votre revendeur agréé. Le produit n'est pas réparable par l'utilisateur. Utilisez uniquement des pièces de rechange fournies ou recommandées par AXIS.

MODE D'EMPLOI T8640 AXIS

Comment installer le produit. 28

Exponents de configuration. 28

Voyants 30

Caractéristique matière source

d'alimentation 33

Plage PoE par coaxial. 33

Informations sur la sécurité 37

Niveau de risques. 37

Autres niveaux de message. 37

Consignes de sécurité. 38

Transport. 39

Lieferumfang. 41

AXIST8640AdapterkitPoE+overCoax.....4.1.

AXIST8645KompaktkitPoE+overCoax.....4.1.

Produit概述

AXIST8640 Adapter kit PoE+ over Coax. 42

AXIST8645KompaktkitPoE+overCoax. 43

Installations du Produit. 44

- Base AXIST8641 PoE+ par coaxial - Périphérique AXIST8642 PoE+ par coaxial - 2 connecteurs de terminal à 2 broches Guide d'installation (ce document)

Kit compact AXIST8645POE+ par coaxial

- BaseAXIST8641PoE+parcoaxial - CompactAXIST8643PoE+parcoaxial - 1 connecteurde2broches Guide d'installation (ce document)

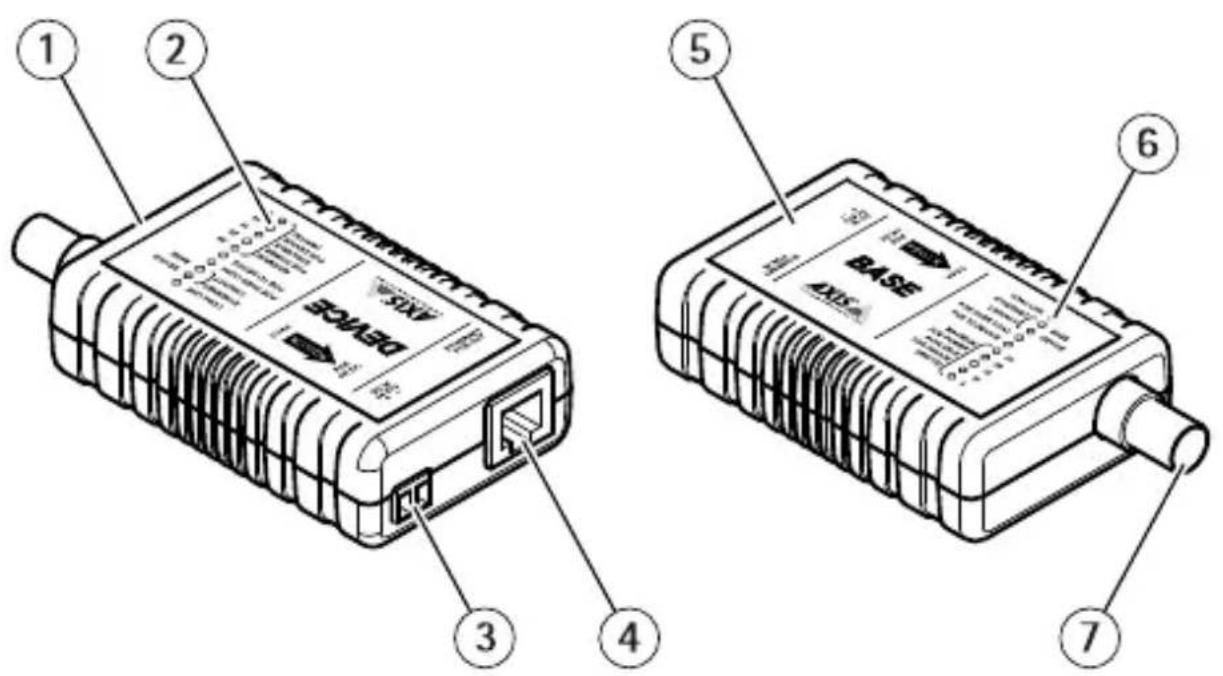

Kit adaptateur AXIST8640POE+ par coaxial

1 Périphérique 2 Voyants LED 3 Connecteur d'alimentation 4 Connecteur réseau 5 Unité de base 6 Voyants LED 7 Connecteur BNC

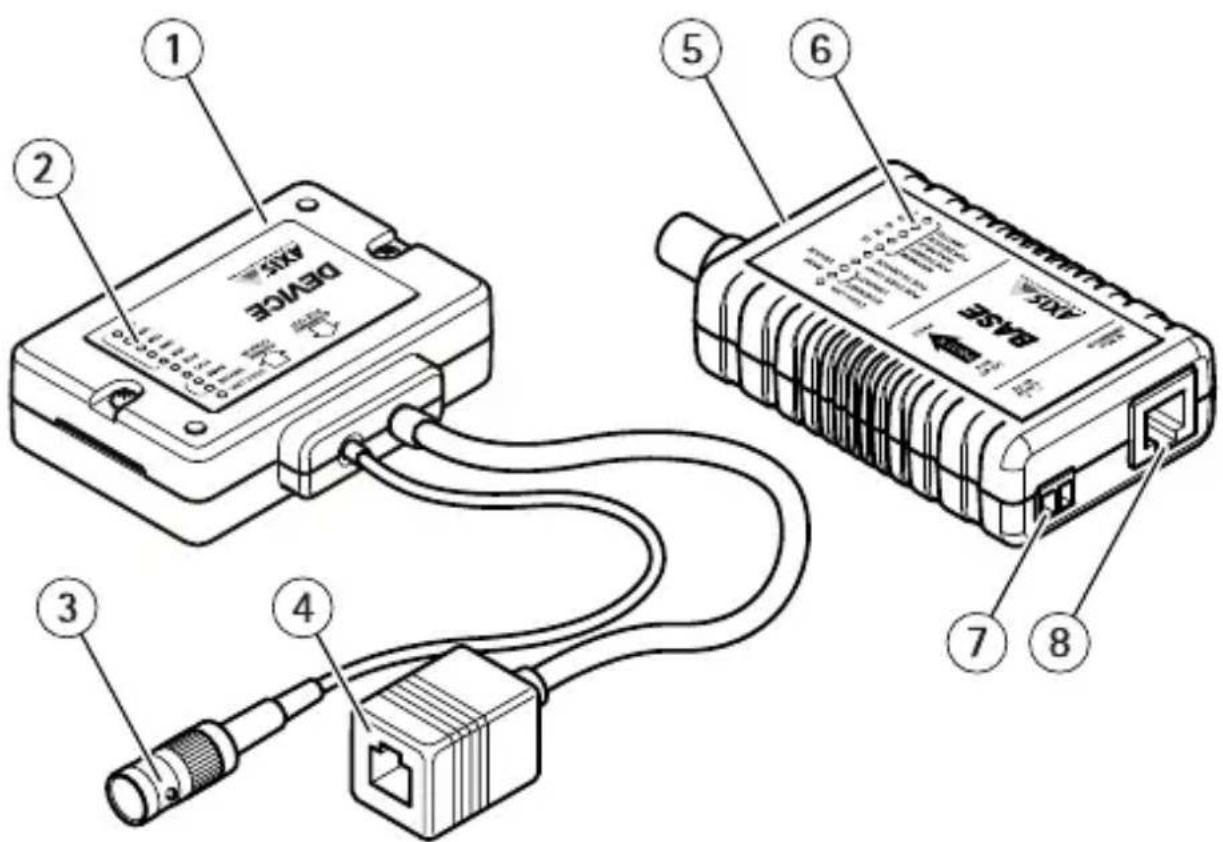

Kit compact AXIST8645POE+ par coaxial

1 Unité compacte 2 Voyants LED 3 Connecteur BNC 4 Connecteur réseau 5 Unité de base 6 Voyants LED 7 Connecteur d'alimentation 8 Connecteur réseau

Examples de configuration

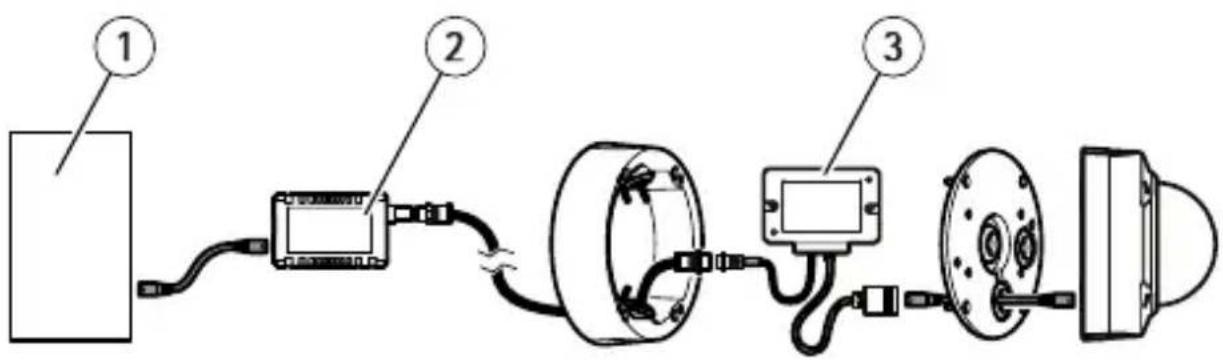

Exemple 1: solution PoE.

1 CommutateurPoE 2 Unité de base, AXIST8641 3 Unité compacte, AXIST8643

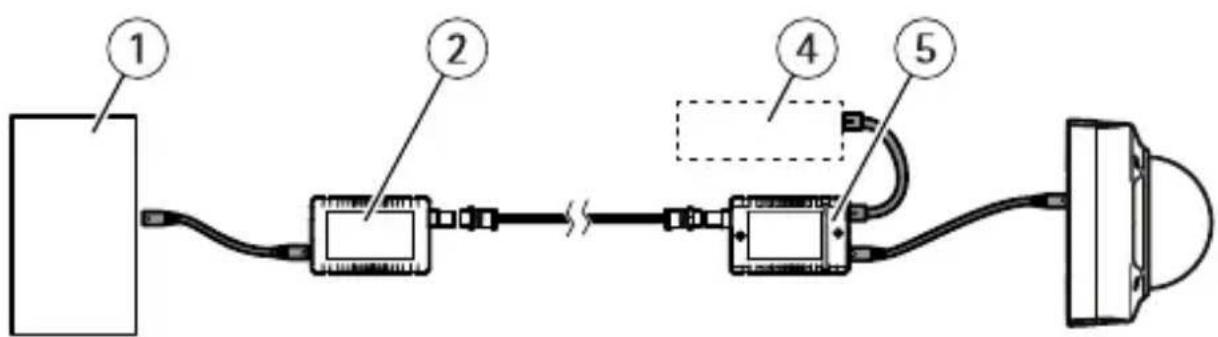

Exemple 2 : solution PoE. Pour plus de puissance, ajoutez une borne d'alimentation en option.

1. Commutateur PoE 2. Unité de base, AXIST8641 4. Borne d'alimentation 5. Périphérique, AXIST8642

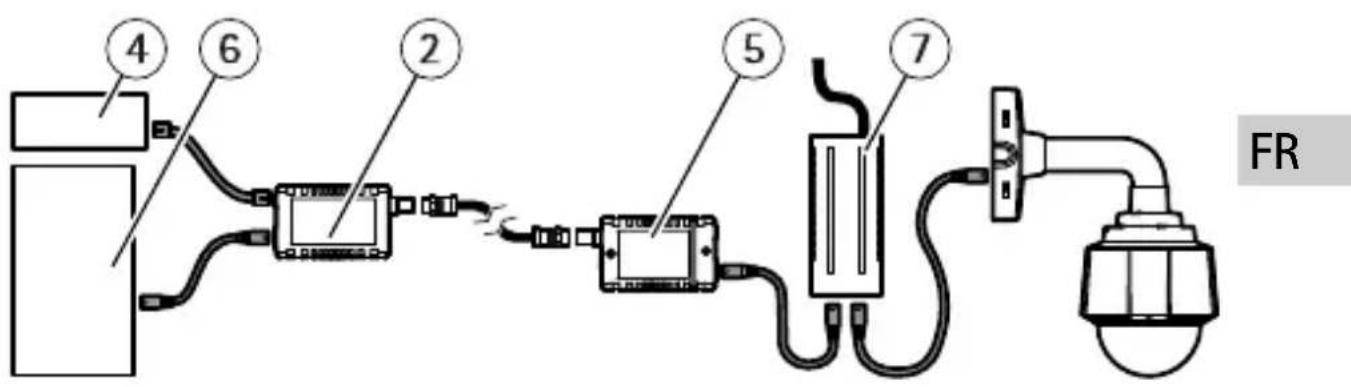

Exemple 3: solution avec bloc d'alimentation externe et injecteur.

4 Bornes d'alimentation 6 Commutateur Ethernet 2 Unité de base, AXIST8641 5 Périphérique, AXIST8642 7 Injecteur

Voyants

LED	Comporte-ment/couleur	Indication
Liaison coaxiale	ArrêtAbsenced'alimentation
	Marche	Connexionétable
	Clignotant	Unitésnondétectéessurcâblecoaxial
	Orange/rouge	Débitdedonnées<100%La connexioncoaxialeaatteintlalimité enmatièredeplageetd'alimentation. Réduirelalongueurducâbleou connecterunealimentationAXIS T8003PS57aupériphérique.
Liaison Ethernet	ArrêtPasdeconnexioniaouréseau
	MarcheLiaisonEthernetétable
	Clignotant	Activitéréseausurleport
	Rouge	Connexion10BASE-T.Lesunités doitétreconnectésàun équipementcompatibleaveclanorme 100BASE-T(full-duplex)pourun fonctionnementefficace.
PoEpar coaxial	ArrêtUnitésnonddéctées
	MarchePoEparcoaxialactivée
	Rouge(clignote 1fois)	Bassetension.Vérifierlapolarité/le typed'alimentation.
	Rouge(clignote 2fois)	Court-circuit.Vérifierlesdéfautsau niveaudescâblesetenleverl'ancien équipementvidéo.
	Rouge(clignote 3fois)	Interruptiond'alimentationdueàune surcharge.
AlimentationPoEmaximale disponible pourlaamera (enwatts)	MarcheAlimentatioionPoEmaximalepouvant étrefourniedemanitàrefiablede5à 25watts.
	Clignotant	Moinsde5wattsdePoEdisponibles.
	Orange (clignotant)	Prochédalimited'alimentation
	Rouge (clignotant)	Limited'alimentationatteinte. 1,2,3

1. L'alimentation disponible dépend du type, de la longueur du cable et de la source d'alimentation utilisée. Elle est calculée automatiquement lors de la connexion. Par exemple, pour être sûr qu'une caméra réseau PoE dont la puissance max. consommée est de 12W dispose d'un approvisionnement en électricité fiable, vérifiez que le voyant LED 15W est allumé.

2. En cas d'installation d'une camera PTZ ou tout appareil dont la puissance consommée peut varier, vérifiez l'état de ces voyants LED au moment où les dispositifs consomment le plus de courant, par ex. lorsqu'une camera PTZ est en mouvement.

3. Pour une alimentation PoE par coaxial maximale, connectez une alimentation AXIST8003PS57 à l'unité de base. S'il fait plus de courant que le câble ne peut transmettre, l'alimentation peut être connectée au périphérique.

Caractéristiques des matières sources d'alimentation

Plage PoE par coaxial

Source d'ali-mentation	CommutateurPoEouPoE+
Alimen-tation dka camera (en watts)	5	10	15 25	20
RG-59 (22AWG CCS)	225n (750pi)	125n (420pi)	100n (330pi)	60n (200pi)	Sans objet
RG-59 (22AWG core)	300n (1000pi)	300n (1000pi)	265n (800pi)	195n (650pi)	Sans objet
RG-59 (20AWG core)	300n (1000pi)	300n (1000pi)	300n (1000pi)	300n (1000pi)	Sans objet
RG-11 (14AWG core)	500n (1600pi)	500n (1600pi)	500n (1600pi)	500n (1600pi)	Sans objet

Source d'alimentation	Blocd'alimentationAXIST8003PS57
Alimen-tation dka camera (en watts)	5	10	15 25	20
RG-59 (22AWG CCS)	270n (900pi)	265n (880pi)	185n (620pi)	140n (460pi)	110n (360pi)
RG-59 (22AWG core)	300n (1000pi)	300n (1000pi)	300n (1000pi)	300n (1000pi)	300n (1000pi)
RG-59 (20AWG core)	300n (1000pi)	300n (1000pi)	300n (1000pi)	300n (1000pi)	300n (1000pi)
RG-11 (14AWG core)	500n (1600pi)	500n (1600pi)	500n (1600pi)	500n (1600pi)	500n (1600pi)

Note

L'alimentation PoE vers la caméra Axis High PoE 60W n'est pas prise en charge. Le périphérique AXIS T8642 et le T8643 Compact peuvent être alimentés par câble coaxial, mais il faut utiliser un injecteur AXIS 60W pour alimenter localement la caméra.

Note

Câblage cuivre (plus froid en cuivre pour la vidéo analogique installée correctement).

Note

CCS=Aciercuivré22AWG(affichelespiresperformancissile typedefecâblen'estpasconnu).

La véritable portée des câbles dépend de plusieurs facteurs tels que la qualité et l'épaisseur du câble, les connecteurs et la consommation électrique de la camera. Les câbles courts de catégorie 5 entre les appareils doivent être raccourcis (<5m ou 16pi).

DANGER

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner le décès ou des blessures graves.

Attention

Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou modérées.

Indique une situation qui, si elle n'est pas évitée, pourrait endommager l'appareil.

Important

Indiquez informations importantes, nécessaires pour assurer le bon fonctionnement de l'appareil.

Note

Indiquez les informations utiles qui permettront d'obtenir le fonctionnement optimal de l'appareil.

Consignes de sécurité

Le produit Axis doit être installé par un professionnel qualifié et conformément aux lois et réglementations locales en vigueur.

• Le produit Axis doit être utilisé conformément aux lois et règlements locaux.
• Axis recommande d'utiliser un câble réseau blindé (STP) CAT5 ou supérieur.
• Pour pouvoir utiliser le produit Axis à l'extérieur, ou dans des environnements similaires, il doit être installlé dans un boitier d'extérieur homologué.
• Conserver ce produit Axis dans un environnement sec et ventilé.
• Ne pas exposer le produit Axis aux chocs ou aux fortes pressions.
• Ne pas exposer le produit Axis aux vibrations.
• Ne gas installez ce produit sur des poteaux, supports, surfaces ou murs instables.
• Utiliser uniquement des outils recommandés pour installation de l'appareil Axis. L'application d'une force excessive sur l'appareil avec des outils puissants pourrait l'endommager. Utiliser uniquement des accessoires conformes aux caractéristiques techniques de votre produit. Ils peuvent être fournis par Axis ou tiers. Axis recommande d'utiliser un équipement d'alimentation Axis compatible avec le voltage de votre produit. Utiliser uniquement les pièces de rechange fournies ou recommendées par Axis.
• Ne pas essayer de réparer vous-mêmes ce produit. Contacter l'assistance technique d'Axis ou votre revendeur Axis pour des problèmes liés à l'entretien.

Transport

AVAS

• Lors du transport du produit Axis, utilisez l'emballage d'origine ou un equivalent pour eviter d'endommager le produit.
