T8134 - Carte réseau / adaptateur AXIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Injecteur PoE haute puissance
Marque	AXIS
Modèle	T8134
Tension d'entrée	100-240 V CA, 50/60 Hz
Courant d'entrée max	1,5 A
Puissance de sortie max	60 W
Tension de sortie nominale	55 V CC
Interface Ethernet	10/100/1000 Base-T, connecteurs RJ45
Normes	Conforme CAN/CSA C22.2, classe B
Conditions de fonctionnement (60W)	-10°C à 45°C, humidité max 90% sans condensation
Conditions de fonctionnement (30W)	-10°C à 55°C, humidité max 90% sans condensation
Longueur max câble Ethernet	100 m
Câble requis	STP catégorie 5/5e/6
Installation	Par un professionnel habilité
Nettoyage	Chiffon propre imbibé d'eau pure
Garantie	Voir site www.axis.com/warranty
Contenu de l'emballage	Injecteur, câble d'alimentation CA, documents imprimés
Voyants DEL	Indiquent état du port (sous tension, connexion, défaut)

FOIRE AUX QUESTIONS - T8134 AXIS

Que faire si l'injecteur AXIS T8134 ne s'allume pas ?

Vérifiez la tension d'entrée (100-240 V CA) et le câble d'alimentation. Mettez l'appareil hors tension puis rallumez-le en observant les voyants. Consultez la section dépannage de la notice.

Pourquoi l'appareil connecté ne fonctionne-t-il pas ?

Assurez-vous que l'appareil est compatible PoE. Vérifiez les câbles (catégorie 5/5e/6, STP) et les connexions : l'entrée sur le port ENTRÉE DONNÉES, la sortie sur SORTIE DONNÉES ET ALIMENTATION. Évitez les diviseurs mal raccordés.

Comment installer l'injecteur AXIS T8134 ?

Branchez l'entrée (DATA IN) au commutateur réseau via un câble Ethernet. Connectez la sortie (DATA & POWER OUT) à la caméra. Enfin, reliez l'injecteur à une prise secteur mise à la terre. Les voyants doivent indiquer un fonctionnement normal.

Quelle est la puissance maximale fournie par l'injecteur ?

L'injecteur peut délivrer jusqu'à 60 W en sortie sur les quatre paires de conducteurs (tension nominale 55 V CC). La puissance disponible dépend de la température ambiante.

Puis-je utiliser l'injecteur AXIS T8134 en extérieur ?

Oui, à condition de l'installer dans un boîtier d'extérieur homologué. L'appareil lui-même doit être protégé de l'humidité excessive et des vibrations.

Comment nettoyer l'injecteur ?

Utilisez un chiffon propre imbibé d'eau pure. N'utilisez pas de produits chimiques, substances caustiques ou nettoyants pressurisés.

Quel type de câble Ethernet utiliser ?

Utilisez des câbles STP (blindés) de catégorie 5/5e/6, à quatre paires de fils. La longueur totale entre l'injecteur et le terminal ne doit pas dépasser 100 m.

Que signifie un voyant orange clignotant sur le port ?

Un voyant orange clignotant indique qu'un appareil non conforme est connecté. Vérifiez la compatibilité PoE et l'absence de court-circuit sur les câbles et connecteurs RJ45.

Puis-je réparer l'injecteur moi-même ?

Non. N'essayez pas de réparer l'appareil vous-même. Contactez l'assistance technique Axis ou votre revendeur Axis pour tout problème de maintenance.

Quelle est la longueur maximale du câble Ethernet ?

La longueur maximale entre la source Ethernet et le terminal distant est de 100 m (330 pi). Le PoE n'amplifie pas le signal, respectez cette limite.

MODE D'EMPLOI T8134 AXIS

Cetappareilnumériqueestconforméalanorme CANNMB-3(classeB).Leproduitdoitètreconnecté àl'aide'uncâbleréseaublindé(STP)quiest correctementmisalaterre.

Europe

Informationssurlasécurité

Lisez attentivement ceguided'installationavantd'instellerl'appareil. Conservzleguided'installationpourtoutereferenceulterieure.

Niveauderisques

DANGER

Indiqueunesituationdangereusequi,siellen'est pasévitée,entraineraledécèsoudesblessures graves.

AVENTISSEMENT

Indiqueunesituationdangereusequi,siellen'est pasévitée,pourraitentrainerledécèsoudes blessuresgraves.

ATTENTION

Indiqueunesituationdangereusequi,sielen'estpasevitee,pourraientrainerdesblessureslegeresoumoderees.

AVAS

Indiqueunesituationqui,siellen'estpasévitée, pourraitendommagerl'appareil.

Autresniveauauxdemessage

Important Indiques informationsimportantes,nécessaires pourassurerlebonfonctionnementdel'appareil.

NoteIndiquesinformationsutilesquipermettront d'obtenirlefonctionnementoptimaldel'appareil.

Consignesdesecurité

AVENTISSEMENT

• LeproduitAxisdoitêtreinstalléparunprofessionnelhabilité.

AV/5

• LeproduitAxisdoitêtreutiliséconformémentauxloiset réglementationslocalesenvigueur.
• PourpouvoirutiliserleproduitAxisal'extérieur,oudansdes environnementssimilaires,ildoitetreinstallédansunboitier d'extérieurhomologué.
• ConserverceproduitAxisdansunenvironnementsecetventile.
• NepasexposereproduitAxisauxchocsouauxfortespressions.
• NepasexposereproduitAxisauxvibrations.
• Negasinstallerceprodukusurdessupports, surfacesoumurs instables.
• Negasinstallerceproduitsurdessupports, surfacesoumurs soumisadesvibrations.
• Utiliseruniquementdesoutilsrecommandedspourt'linstallation del'appareilAxis.Uneforceexcessiveappliqueesurl'appareil pourraitl'endommager.
• Negasutiliserdeproduitschimiques,desubstancescaustiques oudenettoyantspressurisés.
• Utiliserunchiffonpropreimbibéd'eaupurepourlenettoyage.
  Utiliseruniquementdesaccessoiresconformesaux caractéristiquestechniquesduproduct.1speuventetrefournis parAxisouuntiers.
  Utiliseruniquementlespiècesderechangefourniesou recommendéesparAxis.
• Nepasessayerderéparerceproduitparvous-même.Contacter l'assistancetechnique d'AxisouvotrevereurAxispourdes problèmesliésal'entretien.

Transport

AVAS

• LorsdutransportduproduitAxis,utilisezl'emballaged'origine ouunequivalentpoureviterd'endommagerleproduit.

Guided'installation

CeGuided'installationfournitdesinstructionspourl'in installation de l'injecteurAXIST8134survotreréseau.

Proceduresd'installation

1. Assurez-vousquelesoutilsetautresmatérielsnécessaires àl'installationsontinclusdansl'emballage.Cf.Contenade l'emballagepage19
   2.Consultezladescriptiondumatériel.Cf.page 19.
2. Étudiezlescaractéristiques.Cf.page 10.
   4.Installezlematériel.Cf.page22.

Contenudel'emballage

-InjecteurAXIST813460W
Cabled'alimentationCA
- Documentsimprimés

-Guided'installation(cedocument)

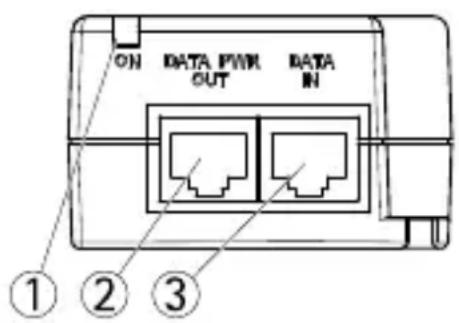

Aperçudumatériel

1 VoyantDELduport
2 SORTIEDONNEESETALIMENTATION
3 ENTRÉEDONNÉES

Voyants

VoyantsDELdel'injecteurAXIST8134

Voyant	Couleur	Indication
Port	DéactivéHorstension
	OrangeSousension
	VertUntermina	distantestconnecté
	Orange, clignotant	Unappareil alimenténonconformmeest connecté-alborneduport
	Vert, clignotant	Leportétaitalimentéauniveaudes quatrepaires.Puis,leportétait surcharge/court-circuité/encharge.

Caracteristique techniques

Conditionsd'utilisation

Mode	TempératureHumidité	dité
Fonction-nement jusqu'à 60W	-10°C à 45°C (14°F à 113°F)	Humiditérelativemaximalede90% (sanscondensation)
Fonction-nement jusqu'à 30W	-10°C à 55°C (14°F à 131°F)	Humiditérelativemaximalede90% (sanscondensation)

Consommationélectrique

Tensiond'entrée	100-240VCA50/60Hz
Courantd'entréemaximal	1,5Ampère(max)
Puisancedesortiedisponible (max.)	60W
Tensiondesortienominale	55VCC

AlimentationhautepuisanceparEthernet,max.60W

InterfaceEthernet

Entrée(donnéesd'entrée) Ethernet10/100/1000Base-T	PrisefemelleRJ45
Sortie(donnéesetalimentation desortie) Ethernet10/100/1000Base-T,plus 55VCC	PrisefemelleRJ45,avectension continuesurlespairesde conducteur1-2,3-6,4-5et7-8

Connecteursetboutons

Poulescaracteristiquesconditionsd'utilisationconsulte20.

Connecteurreseau

RJ45avecalimentationhautepuissanceparEthernet(PoEhaute puissance).

Installationdumatériel

Installationdel'injecteurAXIST8134

1.Branchezl'injecteur(ENTRÉEDONNÉES)aucommutateur réseau à aided'uncâbléréseau (catégorie5/5e/6).
2.Branchezl'injecteur(SORTIEDONNEESETALIMENTATION)àla caméravialecâbleréseau(category5/5e/6)quiaétébranché àlacamera.
3. Connectezl'injecteuràunesortiedusecteurniseälaterre (100-240VCA)àl'aideducâbled'alimentationfourni.
4. Assurez-vousquelesvoyantsDELsurl'injecteurindiquentes conditionsadéquates.Cf.Voyantspage20

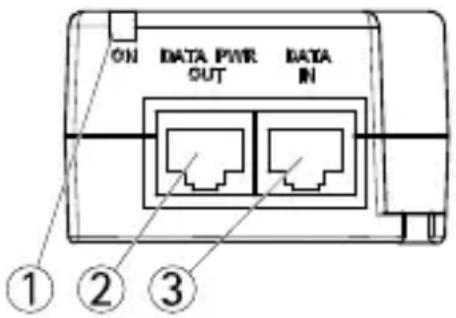

1 VoyantDELduport
2 SORTIEDONNEESETALIMENTATION
3 ENTRÉEDONNÉES

AV/5

• Conservezl'injecteural'abridetoutechaleurouhumidité excessive, desvibrationssetdelapoussière.
  Veillezacequelongueurdecableentrelasourcedureseau Ethernetetleterminalnedepassepas100m(330pi.).LePoEn'estpasunrepeteuretn' amplifiepaslesignaldesdonnées Ethernet.
  Sivousutilisezundiviseur,assurez-vousqu'ilestraccordepres delaborneetnonpasal'injecteur.
• IIn'existepasd'interrupteurMarche/Arrêt.Ilsuffitdebrancher l'injecteursuruneprisesdecourantCApourlemettreenmarche.
  Assurez-vousquetouslscablesreseauutilisedsans l'installationsontSTPetdecatégorie5/5e/6.
• N'utilisezpasdevisateteefraisedepourmonterl'injecteur.Taille devis4mm.

Dépannage

L'AXIST8134nes'allumepas

• Mettezl'appareilhorstensionettrallumez-leenvériviantles indicateurspendantlamisesoustension.
• Vérifiezquelatensional'arrivéesesitueentre100-240VCA.
• Vérifiezquelecâbled'alimentationfonctionne.

L'appareilsoustensionnefonctionnepas

• Vérifiezquel'appareilsoustensionabienétéconçupourun fonctionnementPoE.
• Vérifiezquevousutilisezuncâbledroitstandardde catégorie5/5e/6àquatrepairesdefils.

• VérifiezquelecâbleEtherend'entreeestbranchésurleport deENTRÉEDONNÉES.

• Vérifiezquel'appareilsoustensionestbienraccordéauport SORTIEDONNEESETALIMENTATION.

• Siundiviseurd'alimentationexterneestutilisé, vérifiezqu'il fonctionne.
• Vérifiezqu'iln'yapasdecourt-circuitsurlescablesapaires torsadéesnsurlesconnecteursRJ45.
• Sippossible,branchezl'appareilconnectéauninjecteur différent.

L'appareilfonctionne,maisaucuneliaisondedonnéesn'estétable

• Vérifiezquelevoyantduportàl'avantdel'appareilestellumé encontinu.
• Vérifiezquevousutilisezuncâbledroitstandardde catégorie5/5e/6àquatrepairesdefils.
• VérifiezquelecâbleEthernetnefaipasplusde 100m(330pi.)delongentrelasourceEthernetetleterminal distant/decharge.
• Siundiviseurd'alimentationexterneestutilisé, vérifiezqu'il fonctionne.
• Sippossible,branchezl'appareilconnectéauninjecteur différent.

Informationssurlagarantie

Pourobtenirplusd'amplesinformationssurlagarantieduproduitAXISet desrenseignementsconnexes,allezsurlesitewww-axis.com/warranty/
