Produkttyp	Hochleistungs-PoE-Injektor
Marke	AXIS
Modell	T8134
Eingangsspannung	100-240 V AC, 50/60 Hz
Maximaler Eingangsstrom	1,5 A
Maximale Ausgangsleistung	60 W
Nennausgangsspannung	55 V DC
Ethernet-Schnittstelle	10/100/1000 Base-T, RJ45-Anschlüsse
Normen	Entspricht CAN/CSA C22.2, Klasse B
Betriebsbedingungen (60 W)	-10°C bis 45°C, max. Luftfeuchtigkeit 90 % nicht kondensierend
Betriebsbedingungen (30 W)	-10°C bis 55°C, max. Luftfeuchtigkeit 90 % nicht kondensierend
Maximale Ethernet-Kabellänge	100 m
Erforderliches Kabel	STP Kategorie 5/5e/6
Installation	Durch einen autorisierten Fachmann
Reinigung	Sauberes Tuch, getränkt mit reinem Wasser
Garantie	Siehe Website www.axis.com/warranty
Packungsinhalt	Injektor, AC-Netzkabel, gedruckte Dokumente
LED-Anzeigen	Zeigen Portstatus an (unter Spannung, Verbindung, Fehler)

Häufig gestellte Fragen - T8134 AXIS

Was tun, wenn der Axis T8134 Injektor nicht angeht?

Überprüfen Sie die Eingangsspannung (100-240 V AC) und das Netzkabel. Schalten Sie das Gerät aus und wieder ein, während Sie die LED-Anzeigen beobachten. Konsultieren Sie den Abschnitt Fehlerbehebung des Handbuchs.

Warum funktioniert das angeschlossene Gerät nicht?

Stellen Sie sicher, dass das Gerät PoE-kompatibel ist. Überprüfen Sie die Kabel (Kategorie 5/5e/6, STP) und die Anschlüsse: Eingang am Port DATA IN, Ausgang am Port DATA & POWER OUT. Vermeiden Sie falsch angeschlossene Splitters.

Wie installiere ich den Axis T8134 Injektor?

Schließen Sie den Eingang (DATA IN) über ein Ethernet-Kabel an den Netzwerk-Switch an. Verbinden Sie den Ausgang (DATA & POWER OUT) mit der Kamera. Verbinden Sie abschließend den Injektor mit einer geerdeten Steckdose. Die LED-Anzeigen sollten den normalen Betrieb anzeigen.

Wie hoch ist die maximale Ausgangsleistung des Injektors?

Der Injektor kann bis zu 60 W Ausgangsleistung über die vier Aderpaare liefern (Nennspannung 55 V DC). Die verfügbare Leistung hängt von der Umgebungstemperatur ab.

Kann ich den Axis T8134 Injektor im Freien verwenden?

Ja, sofern Sie ihn in einem zugelassenen Außengehäuse installieren. Das Gerät selbst muss vor übermäßiger Feuchtigkeit und Vibrationen geschützt werden.

Wie reinige ich den Injektor?

Verwenden Sie ein sauberes Tuch, das mit reinem Wasser getränkt ist. Verwenden Sie keine Chemikalien, ätzende Substanzen oder Druckreiniger.

Welchen Ethernet-Kabeltyp soll ich verwenden?

Verwenden Sie STP-Kabel (geschirmt) der Kategorie 5/5e/6 mit vier Aderpaaren. Die Gesamtlänge zwischen Injektor und Endgerät darf 100 m nicht überschreiten.

Was bedeutet eine blinkende orange LED am Port?

Eine blinkende orange LED zeigt an, dass ein nicht konformes Gerät angeschlossen ist. Überprüfen Sie die PoE-Kompatibilität und stellen Sie sicher, dass keine Kurzschlüsse an Kabeln und RJ45-Steckern vorliegen.

Kann ich den Injektor selbst reparieren?

Nein. Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich bei Wartungsproblemen an den Axis-Technischen Support oder Ihren Axis-Händler.

Wie lang darf das Ethernet-Kabel maximal sein?

Die maximale Länge zwischen der Ethernet-Quelle und dem entfernten Endgerät beträgt 100 m (330 ft). PoE verstärkt das Signal nicht, halten Sie diese Grenze ein.

BEDIENUNGSANLEITUNG T8134 AXIS

LesenSiedasInstallationshandbuchsorgfaltigdurchbevorsiedasProdukt installieren.BewahrenSiedasInstallationshandbuchfürzukünftige Zweckeauf.

Gefährungsstufen

▲GEFAHR

WeistaufenegeführlicheSituationhin, welche, fallsnichtverhindert,zuTododerschweren Verletzungenfuhrt.

WARNING

VeistafeinegefährlicheSituationhin, welche, fallsnichtverhindert,zuTododerschweren Verletzungenfuhrenkann.

VORSICHT

VeistaufeinegeführlicheSituationhin, welche, fallsnichtverhindert,zugeringfugigeroder mäBigerVerletzungfuhrenkann.

HINWEIS

WeistaufeinegefährlicheSituationhin, welche, fallsnichtverhindert,zuSachschadenführungkann.

Weitere Nachrichtenstufen

WichtigWeistaufwichtigInformationenhin,dieden\ richtigenBetriebdesProduktsgewährleisten.

BeachtenWeistaufnutzlichInformationenhin,diedie optimaleVerwendungdesProduktunterstützen.

Sicherheitsanweisungen

▲WARNUNG

• DasAxisProduktmussvonfachmännischeChemPersonalinstalliert werden.

HINWEIS

DieAnwendungdesAxisProduktsmussunterBeachtungder ortlichgeltendenrechtlichenBestimmungenerfolgen.
- BeiderAnwendung vonAxisProduktenimAußenbereich oderähnlichenUmgebungen, mussendieseinzugelassenen AuBengehauseninstalliertwerden.
- LagernSiedasAxisProduktineinertrockenenundbelufteten Umgebung.
- AchtenSiederauf,dassdasAxisProduktwederStößenoch starkemDruckausgesetztist.
- AchtenSiederauf,dassdasAxisProduktkeinenVibrationen ausgesetztist.
- Installieren Siedas Produktnichtaninstabilen Halterungen, Oberflächenoder Wänden.
- Installieren Siedas Produktnichtanvibrierenden Halterungen, Oberflächenoder Wänden.
- Verwenden Siebeider InstallationdesAxisProdukts ausschließlich passende Werkzeuge.EinzugroBerKraftaufwand kanndas Produktbeschädigen.
- VerwendenSiekeinechemischen,atzendenoderaerosolhaltigen Reinigungsmittel.
- VerwendenSiezumReinigeneinsauberes,mitlauwarmem WasserangefeuchtetesTuch.
- Verwenden Sienur Zubehör, dasdentechnischen Datendes Produktstentspricht. Diesesist von Axisoder Drittanbietern erhältlich.
- Verwenden SieausschlieBlichErsatzteiledievonAxis bereitgestelltodererempfohlenwerden.
- Versuchen Sienicht, das Produktseilbstständigzureparieren. Wenden Siesichbezüglich Reparaturund WartungandenAxis SupportoderIHrenAxisHändler.

Transport

HINWEIS

• BeiBedarftransportierenSiedasAxisProduktinder OriginalverpackungodereinerentsprechendenVerpackung,sodasschadenvermiedenwerden.

Installationsanleitung

IndieserAnleitungwirddielInstallationvonAXIST8134ineinemNetzwerk beschreiben..

Installationsschritte

1.StellenSiesicher,dassPackungsinhalte,Werkzeugeundandere furdielInstallationnotwendigeMaterialieninOrdnungsind. SieheLieberumfangaufSeite29
2.MachenSiesichmitderHardware-Übersichtvertraut.Siehe.
Seite29.
3.MachenSiesichmitdentechnischen Datenvertraut.Siehe.
Seite30.
4.InstallierenSiedieHardware.SieheSeite32.

Lieferumfang

-AXIST8134-Midspan60W
- Wechselstrom-Netzkabel
Gedruckte Dokumente -Installationsanleitung(diesesDokument)

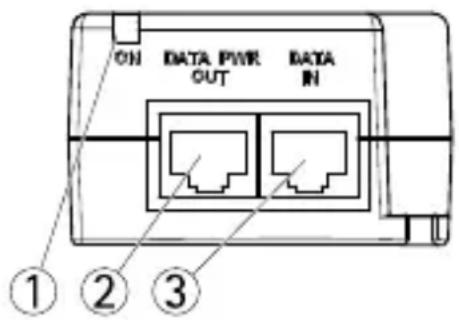

ÜbersichtüberdieHardware

1 Port-LED-Anzeige
2 DATA&POWEROUT(AUSGANG)

3 DATAIN(EINGANG)

Indikatoren

AXIST8134Midspan-LED-Anzeigen

LEDFarbeBe	deutung
Port	AusDeaktiviert
	Orange	Aktiviert
	Grün	EinEndgerätistangeschlossen.
	Orange blinkend	EinnichtnormgerechtsaktiviertesGerät istamPortangeschlossen.
	Grün blinkend	DerPortwurdeanvierPaaren aktiviertundanschlieBendüberlastet, kurzgeschlossenoderunterLastgesetzt.

Technische Daten

Betriebsbedingungen

ModusTemperatur	Luftfeuchtigkeit
Betriebbis 60W	-10°C bis45°C (14°F bis113°F)	Max.90%RH(nicht kondensierend)
Betriebbis 30W	-10°C bis55°C (14°F bis131°F)	Max.90%RH(nicht kondensierend)

Lagerbedingungen

ModusTemperatur		Luftfeuchtigkeit
Lagerung	-20°C bis70°C (-4°Fbis158°F)	Max.95%RH(nicht kondensierend)

Stromverbrauch

Eingangsspannung	100-240VWechselstrom,50/60 Hz
MaximalerEingangsstrom	1,5Ampere(max.)
VerfügbareAusgangsleistung (max)	60W
Ausgangsnennspannung	55VGleichstrom

HighPoweroverEthernet,max.60W

Ethernet-Schnittstelle

Eingang(Dataln) Ethernet10/100/1000Base-T	RJ45-Buchse
Ausgang(Data&TPowerOut) Ethernet10/100/1000Base-T,plus 55VGleichstrom	RJ45-Buchsemit Gleichstrom-Spannunganden Kabelpaaren1-2,3-6,4-5und7-8

AnschlüssundTasten

Fürdietechnischen Datenund BetriebsbedingungensieheSeite30.

Netzwerkanschluss

RJ45mitHighPoweroverEthernet(HighPoE).

InstallerenderHardware

InstallierenvonAXIST8134

1.VerbindenSiedenMidspan(DATAIN)übereinNetzwerkkabel (Kategorie5/5e/6)mitdemNetzwerkswitch.
2.VerbindenSiedenMidspan(DATA&tPOWEROUT)über einandieKameraangeschlossenesNetzwerkkabel (Kategorie5/5e/6)mitderKamera.
3.SchlieBenSiedenMidspanüberdasmitgelieferteNetzkabel aneinegeerdeteSteckdose(100-240VWechselstrom)an.
4. ÜberprüfenSie, obdieLEDsamMidspandierichtigten Bedingungenanzeigen. Sie helndikatorenaufSeite30

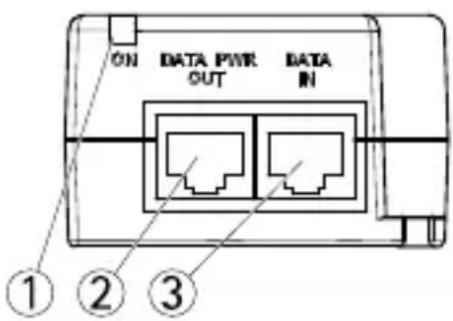

1 Port-LED-Anzeige
2 DATA&POWEROUT(AUSGANG)
3 DATAIN(EINGANG)

HINWEIS

• HaltenSiedenMidspanvonübermaßigerWärmeund FeuchtigkeitfernundsetzenSieihnwederVibrationennoch Staubaus.
• StellenSiesicher, dass die Kabellangevonder Ethernet-NetzwerkquellezumEndgerät100Metenicht überschreitet.DerPoEistkeinRepeaterundverständtkaher nichtdasDatensignalderEthernet-Verbindung.
• FallsSieinenSplitterverwenden,stellenSiesicher,dasserin derNahedesEndgerätsundnichtamMidspanangeschlossen ist.
• EsgibtkeinenNetzschalter; schließenSiedenMidspaneinfachaneineNetzstromquellean.
• AllezurlinstallationverwendetenNetzwerkklassmüssen abgeschirmt(STP)seinundderKategorie5/5e/6entsprechen.
• VerwendenSiebeiderMontagedesMidspankeine Senkkopfschrauben.SchraubengröBe:4mm.

Fehlerbehebung

AXIST8134lässtschnichteinschalten

• ZiehenSiedasNetzkabelvomGerätab,steckenSieeserneutein,undprüfenSiedanndieAnzeigenbeimHochfahren.
• PrüfenSie,obdieSpannungamNetzeingangzwischen 100und240VWechselstromliegt.
• ÜberprüfenSie,obdasNetzkabelfunktionsfähigist.

DaseingeschalteteGerätarbeitetnicht

• ÜberprüfenSie,obdasGerätfürdenPoE-Betriebgeeignetist.
• ÜberprüfenSie,obSieein 1:1-verdrahtetesStandardkabel der Kategorie5/5e/6mitvierPaarenverwenden.

• StellenSiesicher, dassdasEingangs-Ethernet-Kabelanden AnschlussDATAIN(Eingang)angeschlossenist.

• StellenSiesicher, dassdaseingeschalteteGerätandenPort DATA&POWEROUT(Ausgang)angeschlossenist.

• WennSieeinenexternenPower-Splitterverwenden,stellenSie saber,dassdieserfungkTIONiert.
• StellenSiesicher, dasskeinKurzschlusszwischenden Twisted-Pair-KabelnoderzwischendenRJ-45-Steckern besteht.
• Wenn möglich, sollenSiedasselbebetriebeneGerätaneinen anderenMidspananschlieben.

DasEndgerätfunktioniert,aberesbestehtkeine Datenverbindung

• ÜberprüfenSie,oberPortanderVorderseiteununterbrochen leuchtet.
• ÜberprüfenSie,obSieein 1:1-verdrahtetesStandardkabel der Kategorie5/5e/6mitvierPaarenverwenden.
• StellenSiesicher, dass die langedes Ethernet-Kabels 100MertervonderEthernet-QuellezumLast-bzw.ortsfernen Endgerätnichtüberschreitet.
• WennSieeinenexternenPower-Splitterverwenden,stellenSieher,dassdieserfungkioniert.
• Wenn möglich, sollenSiedasselbebetriebeneGerätaneinen anderenMidspananschlieBen.

Garantieinformationen

InformationenzurGarantiederAxisProdukteundhierzuverbundene Informationen,findenSieunterwww-axis.com/warranty/
