T8129 - Netzwerkkarte / Adapter AXIS - Kostenlose Bedienungsanleitung

Produkttyp	PoE-Verlängerung (PoE Extender)
Marke	AXIS
Modell	T8129
Normen	IEEE 802.3af, 802.3at, RoHS, WEEE, CE
Anschlüsse	1 geschirmter RJ-45-Port (Eingang), 1 geschirmter RJ-45-Port (Ausgang)
Geschwindigkeit	10/100 Mb/s Vollduplex oder Halbduplex
Unterstützte Kabel	Kategorie 5e oder höher, geschirmt
Abmessungen (L x B x H)	105 x 40 x 22 mm
Gewicht	45 g
Betriebstemperatur	-10 °C bis 50 °C
Relative Luftfeuchtigkeit	max. 85% relative Luftfeuchtigkeit, nicht kondensierend
Lagertemperatur	-40 °C bis 74 °C
Stromversorgung	Über das Ethernet-Kabel (PoE), kompatibel mit 802.3af/at
LED-Anzeigen	1 grün (PoE-Stromversorgung aktiv), 1 gelb (Verbindung/Aktivität)
Befestigung	Wand oder Regal
Umgebung	Innenbereich
Maximale Entfernung pro Verlängerung	100 m (je nach Kabel und Ausrüstung)
Hauptfunktionen	PoE-Reichweite um bis zu 100 m verlängern, Netzwerksignal regenerieren
Pflege und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheit	Verwenden Sie geschirmte Kabel, um die EMV-Normen einzuhalten. Vor der Reinigung trennen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Ausfall kontaktieren Sie den Support.
Allgemeine Informationen	Konzipiert für die Installation von AXIS Netzwerkkameras und anderen PoE-Geräten.

Häufig gestellte Fragen - T8129 AXIS

Welche maximale Entfernung kann ich mit dem AXIS T8129 erreichen?

Mit einem AXIS T8129 können Sie die PoE-Reichweite um bis zu 100 Meter verlängern. Durch die Verkettung mehrerer Extender hängt die Gesamtentfernung von der PoE-Leistung und dem Kabeltyp ab.

Welche Kabeltypen werden empfohlen?

Verwenden Sie geschirmte Kabel der Kategorie 5e oder höher für optimale Leistung und Einhaltung der EMV-Normen.

Kann ich mehrere PoE-Verlängerungen hintereinander verwenden?

Ja, Sie können mehrere AXIS T8129 in Serie alle 100 Meter anschließen, um größere Entfernungen zu überbrücken. Die tatsächlichen Entfernungen hängen von der PoE-Leistung und dem Kabel ab.

Ist der AXIS T8129 mit allen PoE-Kameras kompatibel?

Er ist mit Geräten kompatibel, die IEEE 802.3af/at unterstützen. Die Anleitung gibt Beispiele für AXIS-Kameras, aber er funktioniert mit jedem Gerät, das diese Normen erfüllt.

Wie installiere ich den PoE-Extender?

Schließen Sie ein Ethernet-Kabel von der PoE-Quelle (Switch oder Injektor) an den Eingangsport des Extenders an und verbinden Sie dann die Kamera mit dem Ausgangsport. Befestigen Sie den Extender an der Wand oder auf einem Regal.

Was bedeuten die Leuchtanzeigen?

Die grüne Anzeige zeigt an, dass die PoE-Stromversorgung aktiv ist. Die gelbe Anzeige zeigt die Verbindung und Netzwerkaktivität an.

Wie hoch ist der Stromverbrauch des Extenders selbst?

Der AXIS T8129 wird über PoE mit Strom versorgt und verbraucht keine zusätzliche Energie. Er nutzt einen Teil der PoE-Leistung für seinen Betrieb, aber dies ist vernachlässigbar.

Kann ich den AXIS T8129 im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich ausgelegt. Für den Außeneinsatz verwenden Sie ein geeignetes Schutzgehäuse.

Welche Stromversorgungsvoraussetzungen gibt es?

Sie benötigen eine PoE-Quelle, die den Normen IEEE 802.3af oder 802.3at entspricht (z. B. ein PoE-Switch oder Injektor).

Wie pflege ich das Gerät?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Trennen Sie das Gerät vor der Reinigung.

BEDIENUNGSANLEITUNG T8129 AXIS

AXIS T8129 PoE-Extender Benutzerhandbuch

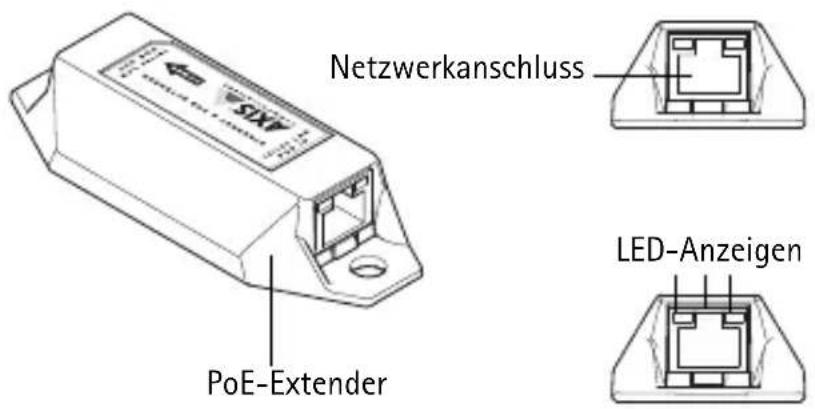

Hardwareübersicht

Technische Daten

Element	Technische Daten
Modell AXIS T8129 PoE-Extender
Datenrate 10/100 Mbit/s Halb-/Vollduplex
Anschlüsse Abgeschirmtes RJ-45, EIA 568A und 568B
Netzwerkkabel Abgeschirmtes Kabel der Kategorie 5 (oder höher)
Display und Anzeigen	LED-Anzeigen befinden sich auf dem RJ-45-AnschlussBetriebsanzeige: PoE aktiviert (grün)Netzwerkanzeige: Verbindung/Aktivität (gelb)
Konformität IEEE	802.3af, IEEE 802.3at, RoHS, WEEE, CE
Montage Wand oder Regal
Umgebung Innenbereich
Zulassungen FCC	Teil 15, Klasse B mit FTP-Kabel, EN 55022 Klasse B (Strahlung), EN 55024 (Störfestigkeit)
Betriebsbedingungen	-10 °C bis 50 °CRelative Luftfeuchtigkeit max. 85 % (nicht kondensierend)
Lagerung -40 °C	bis 74 °C
Abmessungen (HxBxT)	105 x 40 x 22 mm
Gewicht 45 g

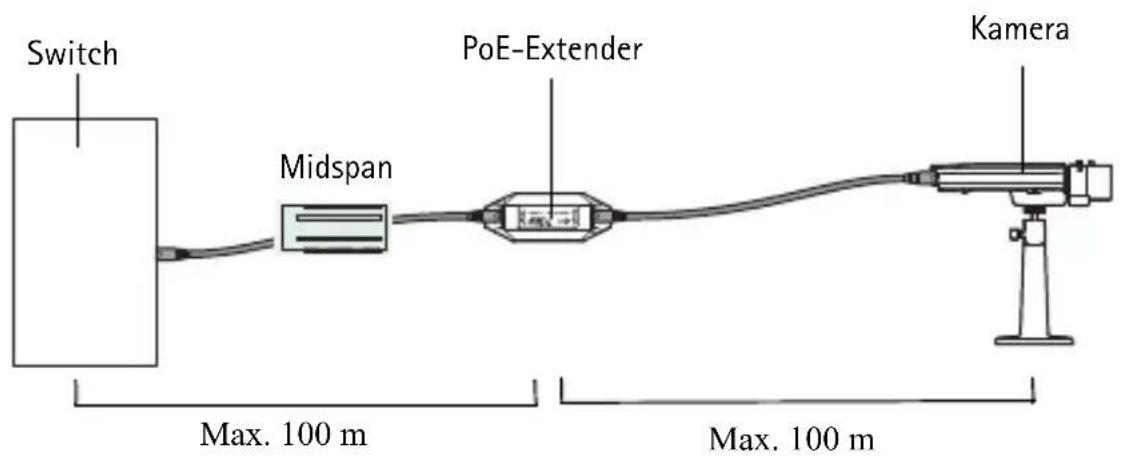

Maximale Entfernungen für Stromquellen

Mehrere PoE-Extender können alle 100 Meter verbunden werden, um größere Entfernungen abzudecken. Die genauen Werte hängen von den Betriebsbedingungen ab. Die Reichweite beträgt, soweit nicht anders angegeben, über 24 AWG bei schwereren Cat-5e- oder Cat-6-Kabeln.

Beispiele für PoE-Kameras mit niedrigem Stromverbrauch (PoE-Klasse 1 oder unter 6 Watt Verbrauch):

• AXIS M11 Netzwerk-Kamera-Serie
• AXIS 221 Netzwerk-Kamera
• AXIS M30 Netzwerk-Kamera-Serie
• AXIS M31-R/-VE Netzwerk-Kamera-Serie
• AXIS M32 Netzwerk-Kamera-Serie
• AXIS P33 Netzwerk-Kameras (Modelle für Innenbereich)
• AXIS 212 PTZ/-V Netzwerk-Kamera

PoE-Quelle
PoE-Switch oder Axis 15 W Midspan (802.3at)	PoE+ Switch (802.3at)	Axis 30 W Midspan (802.3at)
300 m 400 m 400 m

Seite 20 AXIS T8129 PoE-Extender

Beispiele für PoE-Kameras der PoE-Klasse 1 oder 2 bzw. mit einem Verbrauch von unter 12 Watt:

• AXIS M1054 Netzwerk-Kamera
- AXIS P13 Netzwerk-Kameras (Modelle für Innenbereich)
- AXIS Q16 Netzwerk-Kameras (Modelle für Innenbereich)
• AXIS Q1755 Netzwerk-Kamera
• AXIS Q19 Netzwerk-Kamera-Serie
- AXIS P33 Netzwerk-Kameras (Modelle für Außenbereich)

PoE-Quelle
PoE-Switch oder Axis 15 W Midspan (802.3at)	PoE+ Switch (802.3at) Axis 30 W Midspan (802.3at)
200 m 200 m 300 m

AXIS T8129 PoE-Extender Seite 21

Beispiele für PoE- oder PoE+-Kameras mit voller Leistung, die PoE 802.3af-Klasse 3 entsprechen und mehr als 12 Watt verbrauchen oder 802.3at-kompatibel sind:

• AXIS P13-E Netzwerk-Kameras
• AXIS Q16-E-Netzwerk-Kameras
• AXIS Q1755-E Netzwerk-Kamera
• AXIS P55 Netzwerk-Kamera-Serie
• AXIS Q60 Netzwerk-Kameras (Modelle für Innenbereich)

PoE-Quelle
PoE-Switch oder Axis 15 W Midspan (802.3at)	PoE+ Switch (802.3at) Axis 30 W Midspan (802.3at)
nicht zutreffend nicht zutreffend		200 m*

Beispiele für individuell angepasste High PoE-Kameras:

• AXIS Q60-E-Netzwerk-Kameras

PoE-Quelle
PoE-Switch oder Axis 15 W Midspan (802.3at)	PoE+ Switch (802.3at)	Axis 30 W Midspan (802.3at)
nicht zutreffend nicht zutreffend		200 m* (zusammen mit Axis 60 W Midspan)

*23 AWG oder schwereres Kabel verwenden (normalerweise Cat 6)
