Type de produit	Rallonge PoE (PoE Extender)
Marque	AXIS
Modèle	T8129
Normes	IEEE 802.3af, 802.3at, RoHS, WEEE, CE
Connecteurs	1 port RJ-45 blindé (entrée), 1 port RJ-45 blindé (sortie)
Débit	10/100 Mb/s duplex intégral ou semi-duplex
Câbles supportés	Catégorie 5e ou supérieure, blindé
Dimensions (L x l x H)	105 x 40 x 22 mm
Poids	45 g
Température de fonctionnement	-10 °C à 50 °C
Humidité relative	85% max sans condensation
Température de stockage	-40 °C à 74 °C
Alimentation	Via le câble Ethernet (PoE), compatible 802.3af/at
Indicateurs LED	1 vert (alimentation PoE activée), 1 jaune (lien/activité)
Fixation	Mur ou étagère
Environnement	Intérieur
Distance maximale par extension	100 m (selon câble et équipement)
Fonctions principales	Étendre la portée PoE jusqu'à 100 m supplémentaires, régénérer le signal réseau
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de liquides.
Sécurité	Utiliser des câbles blindés pour respecter les normes CEM. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, contacter le support.
Informations générales	Conçu pour les installations de caméras réseau AXIS et autres équipements PoE.

FOIRE AUX QUESTIONS - T8129 AXIS

Quelle est la distance maximale que je peux atteindre avec l'AXIS T8129 ?

Avec un AXIS T8129, vous pouvez étendre la portée PoE jusqu'à 100 mètres supplémentaires. En chaînant plusieurs extendeurs, la distance totale dépend de la puissance PoE et du type de câble.

Quels types de câbles sont recommandés ?

Utilisez des câbles blindés de catégorie 5e ou supérieure pour des performances optimales et la conformité aux normes CEM.

Puis-je utiliser plusieurs rallonges PoE à la suite ?

Oui, vous pouvez brancher plusieurs AXIS T8129 en série tous les 100 mètres pour couvrir de plus grandes distances. Les distances réelles dépendent de la puissance PoE et du câble.

Est-ce que l'AXIS T8129 est compatible avec toutes les caméras PoE ?

Il est compatible avec les équipements IEEE 802.3af/at. La notice donne des exemples de caméras AXIS, mais il fonctionne avec tout appareil respectant ces normes.

Comment installer le PoE Extender ?

Branchez un câble Ethernet depuis la source PoE (commutateur ou injecteur) sur le port d'entrée de l'extender, puis connectez la caméra sur le port de sortie. Fixez l'extender au mur ou sur une étagère.

Que signifient les voyants lumineux ?

Le voyant vert indique que l'alimentation PoE est activée. Le voyant jaune indique le lien et l'activité réseau.

Quelle est la consommation électrique de l'extender lui-même ?

L'AXIS T8129 est alimenté par PoE et ne consomme pas d'énergie supplémentaire. Il utilise une partie de la puissance PoE pour son fonctionnement, mais cela est négligeable.

Puis-je utiliser l'AXIS T8129 en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Pour l'extérieur, utilisez un boîtier de protection adapté.

Quels sont les prérequis d'alimentation ?

Vous devez avoir une source PoE conforme aux normes IEEE 802.3af ou 802.3at (par exemple, un commutateur PoE ou un injecteur).

Comment entretenir l'appareil ?

Nettoyez le boîtier avec un chiffon sec et non pelucheux. Ne pas utiliser de produits liquides ou abrasifs. Débranchez avant tout nettoyage.

MODE D'EMPLOI T8129 AXIS

Guide de l'utilisateur

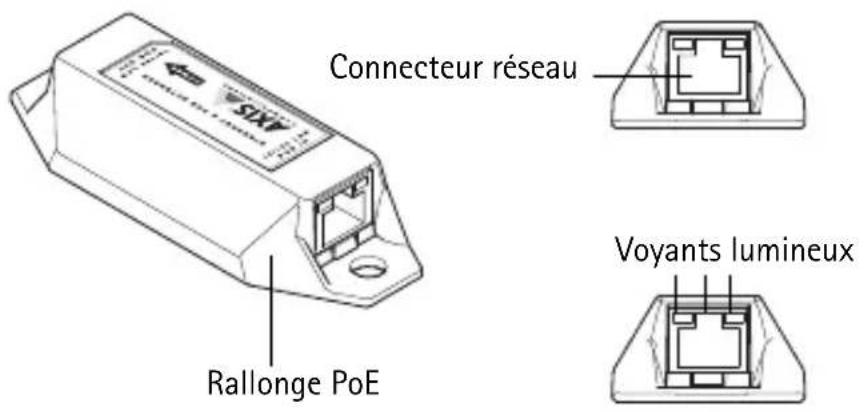

Vue d'ensemble du matériel

Caractéristiques techniques

Élément	Caractéristiques
Modèle PoE Extender AXIS T8129
Débit 10/100 Mb/s duplex intégral ou semi-duplex
Connecteurs RJ-45 blindé, normes EIA 568A et 568B
Câbles réseau Blindé catégorie 5 (ou supérieure)
Affichage et indicateurs	Les voyants DEL sont situés sur le connecteur RJ-45Voyant d'alimentation : PoE activée (Vert)Voyant réseau : lien/activité (jaune)
Conformité IEEE 802.3af, IEEE 802.3at, RoHS, WEEE, CE
Fixation Mur ou étagère
Environnement Intérieur
Approbations FCC partie 15, classe B avec câble FTP, EN 55022 classe B (Émissions), EN 55024 (Immunité)
Conditions d'utilisation	de -10 °C à 50 °C (de 14 °F à 122 °F)Humidité maximale relative de 85% (sans condensation)
Stockage de -40 °C à 74 °C (de -40 °F à 165 °F)
Dimension (H x L x P)	105 x 40 x 22 mm (4,1 x 1,6 x 0,9 po)
Poids 45 g

Distances maximales pour les sources d'alimentation

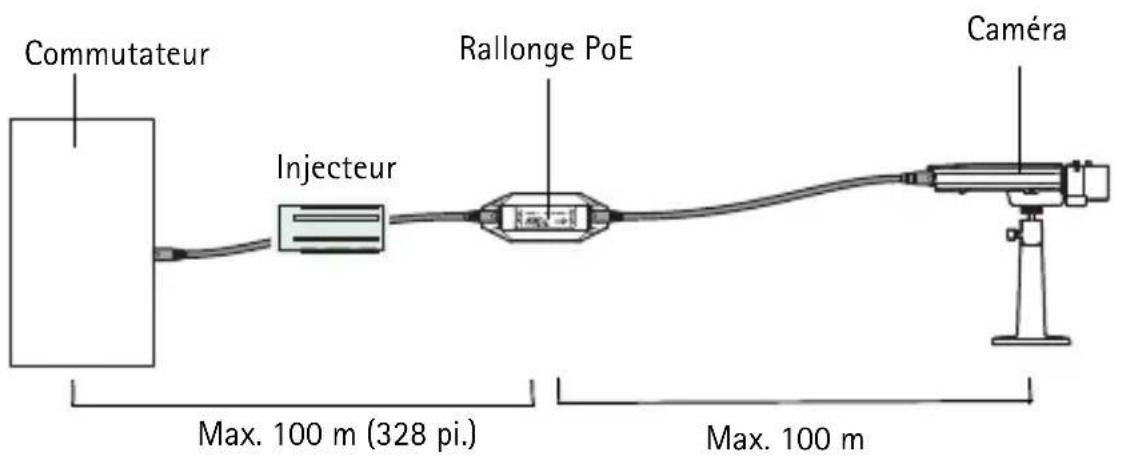

Plusieurs rallonges PoE peuvent être branchées tous les 100 mètres pour couvrir de plus grandes distances. Les chiffres réels dépendent des conditions d'utilisation. La gamme est supérieure à 24 AWG ou un câble catégorie 5 ou 6 plus lourd, sauf dispositions contraires.

Exemples pour des caméras alimentées par Ethernet (PoE) faible puissance (ce qui correspond à une PoE classe 1 ou requiert moins de 6 watts) :

• Série de caméras réseau AXIS M11
• Caméra réseau AXIS 221
• Série de caméras réseau AXIS M30
• Série de caméras réseau AXIS M31-R/-VE
• Série de caméras réseau AXIS M32
• Caméras réseau AXIS P33 (modèles d'intérieur)
• Caméra réseau AXIS 212 PTZ/-V

Source de PoE
Commutateur PoE ou injecteurAxis 15 W (802.3at)	Commutateur PoE+ (802.3at)	Injecteur Axis 30 W (802.3at)
300 m (984 pi.) 400 m (1312 pi.)	400 m (1312 pi.)

Page 14 PoE Extender AXIS T8129

Exemples pour des caméras alimentées par Ethernet (PoE) moyenne puissance (ce qui correspond à une PoE classe 1 ou 2, ou bien requiert moins de 12 watts):

• Caméra réseau AXIS M1054
• Caméras réseau AXIS P13 (modèles d'intérieur)
• Caméras réseau AXIS Q16 (modèles d'intérieur)
• Caméra réseau AXIS Q1755
• Série de caméras réseau AXIS Q19
• Caméras réseau AXIS P33 (modèles d'extérieur)

Source de PoE
Commutateur PoE ou injecteur Axis 15 W (802.3at)	Commutateur PoE+ (802.3at)	Injecteur Axis 30 W (802.3at)
200 m (656 pi.) 200 m (656	pi.) 300 m (984 pi.)

Exemples pour les caméras pleine puissance PoE ou PoE+ qui correspondent à une PoE 802.3af classe 3 qui requiert plus de 12 watts, ou est conforme à la norme 802.3at :

• Caméras réseau AXIS P13-E
• Caméras réseau AXIS Q16-E
• Caméra réseau AXIS Q1755-E
• Série de caméras réseau AXIS P55
• Caméras réseau AXIS Q60 (modèles d'intérieur)

Source de PoE
Commutateur PoE ou injecteur Axis 15 W (802.3at)	Commutateur PoE+ (802.3at)	Injecteur Axis 30 W (802.3at)
non applicable non applicable		200 m (656 pi.)*

Exemples pour les caméras à PoE élevée personnalisée :

- Caméras réseau AXIS Q60-E

Source de PoE
Commutateur PoE ou injecteur Axis 15 W (802.3at)	Commutateur PoE+ (802.3at)	Injecteur Axis 30 W (802.3at)
non applicable non applicable		200 m (656 pi.)* (avec l'injecteur Axis 60 W)

*utiliser un câble de 23 AWG ou plus lourd (habituellement de catégorie 6)
