Tipo de producto	Extensor PoE (PoE Extender)
Marca	AXIS
Modelo	T8129
Normas	IEEE 802.3af, 802.3at, RoHS, WEEE, CE
Conectores	1 puerto RJ-45 blindado (entrada), 1 puerto RJ-45 blindado (salida)
Velocidad	10/100 Mb/s dúplex completo o semidúplex
Cables compatibles	Categoría 5e o superior, blindado
Dimensiones (L x An x Al)	105 x 40 x 22 mm
Peso	45 g
Temperatura de funcionamiento	-10 °C a 50 °C
Humedad relativa	85% máx. sin condensación
Temperatura de almacenamiento	-40 °C a 74 °C
Alimentación	A través del cable Ethernet (PoE), compatible 802.3af/at
Indicadores LED	1 verde (alimentación PoE activada), 1 amarillo (enlace/actividad)
Fijación	Pared o estante
Entorno	Interior
Distancia máxima por extensión	100 m (según cable y equipo)
Funciones principales	Extender el alcance PoE hasta 100 m adicionales, regenerar la señal de red
Mantenimiento y limpieza	Limpiar con un paño seco y que no suelte pelusa. No usar líquidos.
Seguridad	Usar cables blindados para cumplir con las normas EMC. Desconectar antes de limpiar.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. En caso de avería, contactar al soporte.
Información general	Diseñado para instalaciones de cámaras de red AXIS y otros equipos PoE.

Preguntas frecuentes - T8129 AXIS

¿Cuál es la distancia máxima que puedo alcanzar con el AXIS T8129?

Con un AXIS T8129, puede extender el alcance PoE hasta 100 metros adicionales. Al encadenar varios extensores, la distancia total depende de la potencia PoE y del tipo de cable.

¿Qué tipos de cables se recomiendan?

Use cables blindados de categoría 5e o superior para un rendimiento óptimo y el cumplimiento de las normas EMC.

¿Puedo usar varios extensores PoE en serie?

Sí, puede conectar varios AXIS T8129 en serie cada 100 metros para cubrir distancias mayores. Las distancias reales dependen de la potencia PoE y del cable.

¿El AXIS T8129 es compatible con todas las cámaras PoE?

Es compatible con equipos IEEE 802.3af/at. El manual proporciona ejemplos de cámaras AXIS, pero funciona con cualquier dispositivo que cumpla con estas normas.

¿Cómo instalar el extensor PoE?

Conecte un cable Ethernet desde la fuente PoE (conmutador o inyector) al puerto de entrada del extensor, luego conecte la cámara al puerto de salida. Fije el extensor a la pared o a un estante.

¿Qué significan los indicadores luminosos?

El indicador verde indica que la alimentación PoE está activada. El indicador amarillo indica el enlace y la actividad de red.

¿Cuál es el consumo eléctrico del propio extensor?

El AXIS T8129 se alimenta por PoE y no consume energía adicional. Utiliza una parte de la potencia PoE para su funcionamiento, pero es insignificante.

¿Puedo usar el AXIS T8129 en exteriores?

No, el dispositivo está diseñado solo para uso en interiores. Para exteriores, use una caja de protección adecuada.

¿Cuáles son los requisitos de alimentación?

Debe tener una fuente PoE que cumpla con las normas IEEE 802.3af o 802.3at (por ejemplo, un conmutador PoE o un inyector).

¿Cómo mantener el dispositivo?

Limpie la carcasa con un paño seco y que no suelte pelusa. No use productos líquidos o abrasivos. Desconecte antes de cualquier limpieza.

MANUAL DE USUARIO T8129 AXIS

Extensión PoE AXIS T8129 Guía del usuario

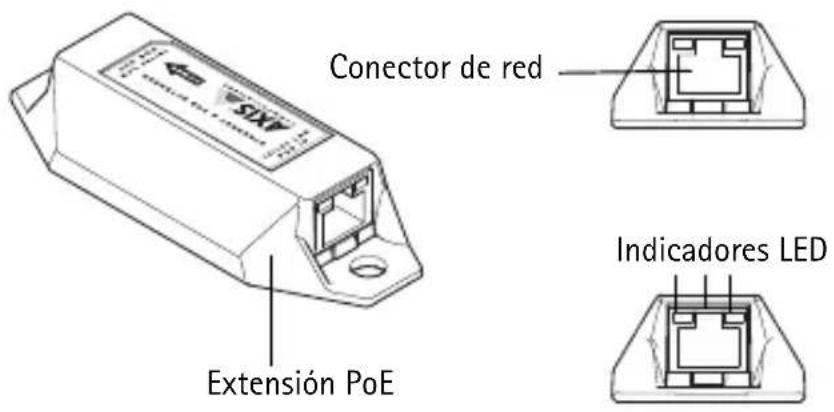

Presentación del hardware

Especificaciones técnicas

Artículo	Especificaciones
Modelo Extensión	PoE AXIS T8129
Velocidad de datos	10/100 Mbps semidúplex/dúplex completo
Conectores RJ-45	blindados, EIA 568A y 568B
Cables de red Blindado categoría 5 (o superior)
Pantalla e indicadores	Los indicadores LED están situados en el conector RJ-45Indicador de alimentación: habilitado para PoE (verde)Indicador de red: Enlace/actividad (amarillo)
Cumplimiento normativo	IEEE 802.3af, IEEE 802.3at, RoHS, WEEE, CE
Montaje Pared o estante
Entorno Para interiores
Homologaciones	FCC sección 15, Clase B con cableado FTP, EN 55022 Clase B (emisiones), EN 55024 (inmunidad)
Condiciones de funcionamiento	De -10 °C a 50 °C (de 14 °F a 122 °F)Humedad relativa: 85% como máximo (sin condensación)
Almacenamiento	De -40 °C a 74 °C (de -40 °F a 165 °F)
Dimensiones (Alt. x Anch. x Prof.)	105 x 40 x 22 mm (4,1" x 1,6" x 0,9")
Peso 45 g (1,6 onzas)

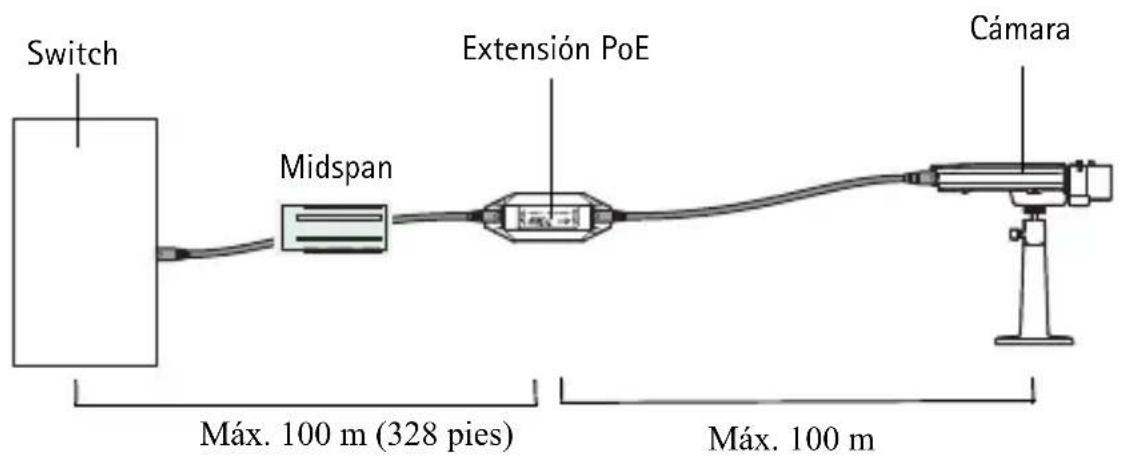

Distancias máximas para las fuentes de alimentación

Se pueden conectar varias extensiones PoE cada 100 metros para alcanzar mayores distancias. Las cifras reales dependen de las condiciones de funcionamiento. El rango es superior a 24 AWG o cable Cat-5e o Cat-6 más pesado salvo donde se especifique.

Ejemplos de cámaras PoE de baja potencia (que son PoE Clase 1 o requieren menos de 6 vatios):

• Serie de cámaras de red AX1S M11
• Cámara de red AXIS 221
• Serie de cámaras de red AXIS M30
• Serie de cámaras de red AXIS M31-R/-VE
• Serie de cámaras de red AXIS M32
• Cámaras de red AXIS P3343 (modelos para interiores)
• Cámara de red AXIS 212 PTZ/-V

Fuente de PoE
Switch PoE o Midspan Axisde 15 vatios (802.3at)	Switch PoE+ (802.3at)	Midspan Axis de 30 vatios(802.3at)
300 m (984 pies) 400 m (1.3	12 pies) 400 m (1.312 pies)

Página 32 Extensión PoE AXIS T8129

Ejemplos de cámaras PoE de media potencia, que son PoE Clase 1 o 2 o requieren menos de 12 vatios:

• Cámara de red AXIS M1054
• Cámaras de red AXIS P13 (modelos para interiores)
• Cámaras de red AXIS Q16 (modelos para interiores)
• Cámara de red AXIS Q1755
• Serie de cámaras de red AXIS Q19
• Cámaras de red AXIS P3343 (modelos para exteriores)

Extensión PoE AXIS T8129 Página 33

Ejemplos de cámaras PoE o PoE+ de potencia total, que son PoE 802.3af de clase 3 que requieren más de 12 vatios o compatibles con 802.3at:

• Cámara de red AXIS P13-E
• Cámaras de red AXIS Q16-E
• Cámara de red AXIS Q1755-E
• Serie de cámaras de red AXIS P55
• Cámaras de red AXIS Q60 (modelos para interiores)

Fuente de PoE
Switch PoE o Midspan Axis de 15 vatios (802.3at)	Switch PoE+ (802.3at)	Midspan Axis de 30 vatios (802.3at)
no aplicable no aplicable		200 m (656 pies)*

Ejemplos de cámaras High PoE personalizadas:

- Cámaras de red AX1S Q60-E

Fuente de PoE
Switch PoE o Midspan Axis de 15 vatios (802.3at)	Switch PoE+ (802.3at)	Midspan Axis de 30 vatios (802.3at)
no aplicable no aplicable		200 m (656 pies)* (junto con Midspan Axis de 60 vatios)

*utilice cable de 23 AWG o más pesado (normalmente, Cat 6)

User Guide Ver.1.0
