MANUAL DE USUARIO T8124E AXIS

• Guarde el producto Axis en un entorno seco y ventilado.
• Evite exponer el producto Axis a vibraciones, golpes o presiones excessivas. No instale el producto en soportes inestables ni en superficies o paredes inestables o con vibraciones, ya que thisoulda darnarlo.
• Utilice solo las herramrientas apropriadas para instalar el producto Axis; una fuerza excessiva podra dañarlo.
  No utilise products quimicos, agentes causticos ni limpiadores en aerosol. Limpielo con un paño humedo.
• Utilice solo accesos que cumplan las especificaciones Tecnicas del producto. Puede obtenerlos de Axis o de un cercero.
• La instalación y desinstalación del Midspan AXIS T8123-E/T8124-Edebe ser realizada únicamente por personalrial significado.
• El equipo está Diseño únicamente para su instalación en una Ubicación de Acceso Restringido.
• Este produit no está disnado para formar parte permanente de la estructura del edificio.
  Lea las instrucciones de instalacion antes de conectar AXIS T8123-E/T8124-E a su fuente de alimentacion.
• Siga las normas de seguridad electricaasicasiami que conecte AXIST8123-E/T8124-Ea su fuente de alimentacion.
• El cable de alimentacion no debe fjarse a la superficie del edificio ni guiarse por las paredes, techos, sueños y aberturas similares de la estructura del edificio.
  Hay queidar medidas para evitar que el cable de alimentacion sufra daños fisicos,entreellas, guarlo adecadamente.
• Una diferencia de tensión suece causar daños al equipo y representar una amenaza de incendio. Si la tensión indica en la etiqueta es distinta de la tensión de la toma de corriente, no conecte AXIS T8123-E/T8124-E a esta toma.
• Solo version EE.UU. Todo el cableado y las conexiones seran conformes a la norma NFPA 70 (NEC).
• Solo version EE.UU. Este producto incluye un enchufe NEMA 5-15P para conectarlo al circuito derivado. Si son necessarias otheras formas de connexion, consulte los@cuidos y requisitos locales para poderrealizaruna connexion adecuada al circuito derivado.
• AXIS T8123-E/T8124-E El enchufe de alimentacion CA debe ser connectado a una caja sellada con el fin de satisfacer la normativa EN 60529 nivel IP66 y NEMA 250 nivel 4x.
  Las lineas de alimentacion de CA se conectaran a la toma de pared, que estaray instalada circa del equipo y sera fácilmente accesible.
• Solo version internacional. Las lines de alimentación AC deben conectarse mediante un interruptor externo de dos polos al cableado típico de la instalación del edificio.
• Los puertos "DATA IN" (entradra de datos) y "DATA PWR OUT" (salida de datos y alimentacion) son conectores de datos RJ-45 blindados. Nouenutilizarase como tomas del Servicio Telefonico Tradicional (POTS,por sus siglas en ingles).Solo los conectores de datos RJ45uenconectarse a estas tomas.
• Asegürese de que la longitud del cable desde la toma de red Ethernet no supere los 100 m. AXIS T8123-E/ T8124-E no es un repetidor y no amplifica la seals de datos Ethernet.
• Si lo desea pueda usar unaunidad de distribución de alimentación (splitter) conectada cerca del terminal, no en el Midspan.
• Diseño para cumplir los requisitos de protección contra rayos GR-1089-CORE.

Important

• Este producto Axis se utilizes de conformidad con la legislacion y normativas locales.
• Nointa reparar el producto por si mismo,pongase en contacto con Aix o con el distribuidor de Aix para todo lo referente al serviceo Tecnico.
• La instalación y desinstalación de AXIS T8123-E/T8124-E deben ser realizada únicamente por personalrialcualificado.

Guía de instalación AXIS T8123-E/T8124-E

Containido del paquete

AXIS T8123-E/T8124-E
Midspan con cable de alimentación preinstalado (cable de alimentación spécifique del País)	Internacional EE.UU.
Kit de montaje 2 fundas de connectores RJ-45	macho resistente al agua Cable de la conexión a tierra
Material impreso Guía de instalación (este documento)

Note: El cable de Ethernet, los connectores RJ-45 de tipo macho y los tornillos de montaje no se incluyen con el pedido.

Código de color del cable de alimentación de CA	linea Neutro	Toma a tierra
Version EE.UU. - NFPA 70 (NEC) Negro Blanco Verde
Version internacional - IEC 60445 Marrón Azul Verde/Amarillo

Funciones y caracteristicas

El midspan AXIS T8123-E/T8124-E para exteriorores 1-Port 802.3at Gigabit PoE transmitite alimentacion a trovés de un cabledo Ethernet de transporte de datos. Cumple, a su vez, los estandares IEEE802.3at y IEEE802.3af. Estos niveles de potencia permitted el uso por parte de unanea gama de aplicaciones basadas en Ethernet, tales como videoteléfonos,+puntos de acceso 802.11n, transmisores WiMAX, Camaras PTZ, etc. El puerto de calidad de alimentacion y datos (DATA PWR OUT) de la unidad AXIS T8123-E/T8124-E esta disenado para transporte alimentacion y datos Gigabit Ethernet a trovés de un cable estandar CAT5e, suministrados a trovés de los 4 pares (Alt A: pines 1,2 (-)/3,6 (+) , y Alt B: pines 4,5(+)/7,8(-) ).

Instalación del hardware

La unidad AXIS T8123-E/T8124-E puede montarse en la pared o en un bastidor usingo los orificios de la parte posterior.

Tenga en cuenta lo suiviente antes de instalar launidad AXIS T8123-E/T8124-E en un lugar bajo:

• No cubra launidad AXIS T8123-E/T8124-E ni bloquee el flujo de aire al producto con ningún objeto. Mantenga launidad AXIS T8123-E/T8124-E alejada de un excessivo calor o humedad, asi como de vibraciones y polvo.
• Asegürese de que la longitud del cable desde la toma de red Ethernet hasta su producto Axis no supere los 100m . La unidad AXIS T8123-E/T8124-E no es un repetidor y no amplifica la seals de datos Ethernet.
• Como no hay ningún interruptor de "encendido-apagado"; simplemente conecte la unidad AXIS T8123-E/T8124-E a una toma CA instalada cerca del equipo y que está accesible. Para la version Internacional de la unidad AXIS T8123-E/T8124-E, las lineas de alimentación AC también deben connectarse mediante un interruptor externo de dos polos al cableado típico de la instalación del edificio.

Para montar:

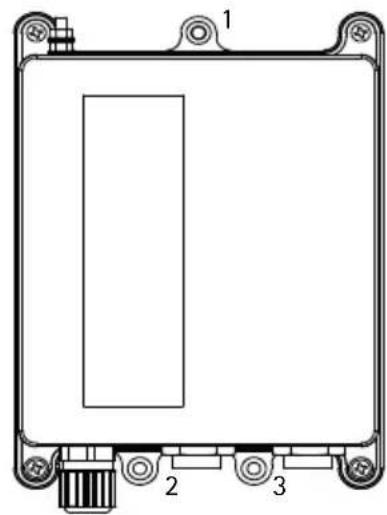

1. Fijar la unidad AXIS T8123-E/T8124-E con tres tornillos. Consulte la Fig. 1 (los orificios de los tornillos se encuentran marcados: 1, 2 y 3).

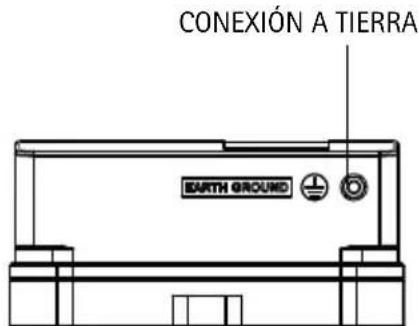

2. Conecte un extremo del cable de conexión a tierra a CONEXION A TIERRA (consulte la Fig. 1b) y el(other extremo a una ubicacion de conexion a tierra apropia. jAsegurese de que este paso (2) se ha completado antes de conectar launidad AXIS T8123-E/T8124-Ea su fuente de alimentacion! Use el cable de masa suministrado o un cable igual o mas largo.

Nota:

A la hora de montar el dispositivo AXIS T8123-E/T8124-E, asegúrese de utilizar los tornillos y tacos adecuados según la superficie (madera, cemento, etc.). No desatornille los quatre tornillos preinstalados ubicados en cada eqquina del producto, ya que this invalidate la garantía del producto.

Fig. 1

Fig. 1b

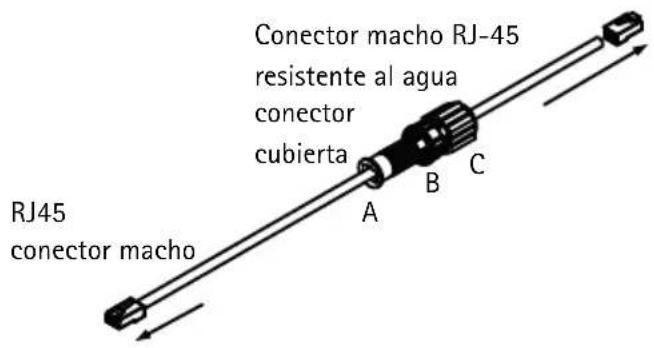

1. Inserte la cubierta de connectores resistente al agua del conector macho (A, B y C) en el cable de Ethernet. Vea la Fig. 3.

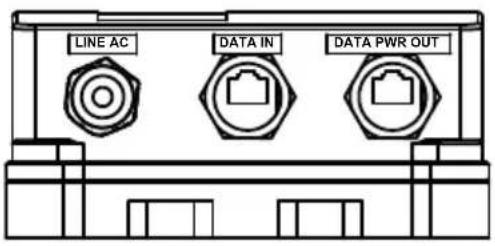

2. Connecte el cable de Ethernet a DATA IN (Entrada de datos). Vea la Fig. 2.
3. Inserte el taco (A) en el conector macho RJ-45, connectado a DATA IN (entrad de datos). Vea la Fig. 3.
4. Inserte el alojamento (B) en el taco y atornille (apriete unicamente a mano). Vea la Fig. 3.
5. Inserte la cubierta (C) en el conector y atomille (apriete unicamente a mano). Vea la Fig. 3.
6. Repita los pasos 2 a 6 para DATA PWR OUT (salida de alimentacion y datos).
7. Conecte la AXIS T8123-E/T8124-E a una toma de corriente CA (100-240 VCA) según la información de las medida preventivas.

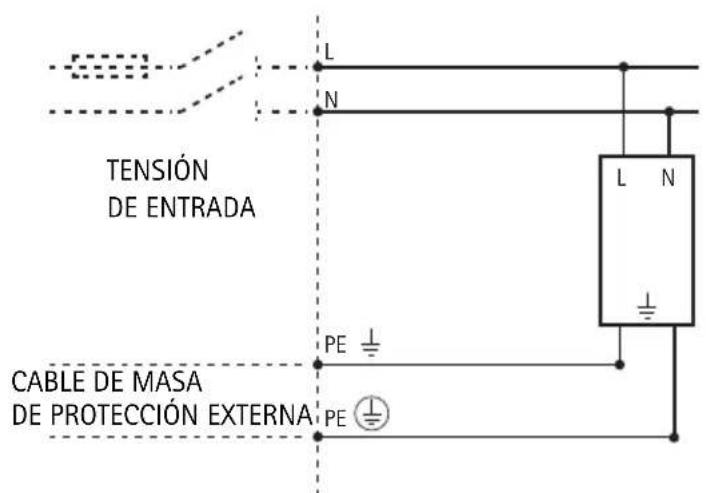

Solo version internacional. Vea la Fig. 4.

Nota:

No utilise un cable cruzado entre el puerto de salute de launidad AXIS T8123-E/T8124-E y el dispositivo de carga.

Fig. 2

Fig. 3

Fig. 4

Especillasiones

Ambientales

Modo Temperatura Humedad relativa Class IP
En referencia- miento AXIS T8123-E	De -40°C a 50°C para 30 varios (-40°F a 131°F) De -40°C a 65°C para 15,4 varios (-40°F a 149°F)	De 10% a 100% (con condensación)	IP66
En referencia- miento AXIS T8124-E	De -40°C a 50°C para 60 varios (-40°F a 131°F) De -40°C a 65°C para 30 varios (-40°F a 149°F)
Almacena- miento	De -40°C a 85°C (-40°F a 185°F)	Máx 95% (sin condensación)	No procede

Especificaciones electricas

Voltaje de entrada 100-240 VCA (50/60 Hz)
Corriente de entrada AXIS T8123-E 1 amperio (máx.)
Corriente de entrada AXIS T8124-E 2 amperios (máx.)
Potencia de salute disponible (máx.) AXIS T8123-E 30 varios
Potencia de salute disponible (máx.) AXIS T8124-E 60 varios
Tensión nominal de salute 55 VCC

Interfaz

Entrada (DATA IN): Ethernet 10/100/1000Base-T	Conector hembra RJ45
Salida (DATA PWR OUT): Ethernet 10/100/1000Base-T, más 55 VCC	Conector hembra RJ45, con tensión CC en pares de cable 1-2 y 3-6, 4-5 y 7-8.
Cable de alimentación (LINE AC)	Cable de alimentación de 3m preinstallado

Código de color del cable de alimentación de CA	línea Neutro Toma a tierra
Version EE.UU. - NFPA 70 (NEC) Negro Blanco Verde
Version internacional - IEC 60445 Marrón Azul Verde/Amarillo

Solución de problemas

Sintoma Pasos correctivos

Launidad AXIS T8123-E/T8124-E no se enciende	1. Asegúrese de que se utilizes un cable de alimentación fiable. 2. Compruebe que la tensión en la entrada de alimentación está entre los 100 y los 240 VCA. 3. Apague y vuelva a encender el dispositivo y compruebe losindicadores durante el encendido.
Un indicator de puerto no se enciende y el dispositivo no funciona	1. Compruebe si el inyector de corriente (midspan) detecta un dispositivo. 2. Compruebe que el dispositivo está Diseño paraFuncionar con PoE 3. Compruebe que está usingo un cable recto estándar de category 5/5e/6 con quatre pares. 4. Si hay unaunidad de distribución de alimentación externa conectada, sustitúylal porotraque sepaquefunciona. 5. Asegúrese de que el cable de Ethernet de entrada está conectado al puerto de entrada de datos (DATA IN). 6. Compruebe que el dispositivo está conectado al puerto de salute de alimentación y datos (DATA PWR OUT). 7. Intente volver a conectar el本身就是 dispositivo de alimentación a unaunidad Midspan diferente. Si funciona, probablemente se trate de un fallo en un puerto o una conexión RJ45. 8. Compruebe que no haya cortocircuitos en ninguno de los pares de cables trenzados o en Conectores RJ45
El dispositivo final funciona, pero no hay relacion de datos	1. Compruebe que el indicator de puerto del dispositivo de alimentación está iluminado de forma permanente. 2. Si hay unaunidad de distribución de alimentación externa conectada, sustitúylal porotraque sepaquefunciona. 3. Compruebe que está usingo para este enlace un cable recto UTP/FTP estándar de category 5 (no cruzado) con los quatre pares. 4. Compruebe que la longitud del cable de Ethernet desdela toma de la red de Ethernet al terminal de cargo/remoto no supere los 100 metros. 5. Intente volver a conectar el本身就是 dispositivo de alimentación a unaunidad Midspan diferente. Si funciona, probablemente se trate de un fallo en un puerto o una conexión RJ45.

Garantía

Para Obtener más información acerca de la garantía de los productos Axis e información relacionada, visite www-axis.com/warranty
