MANUALE UTENTE T8124E AXIS

• Conservare il prodotto Axis in un ambiente asciutto e ventilato.
• Evitare di esporre il prodotto Axis a vibrazione, urti o pressioni eccessive. Non installare il prodotto su staffe instabili, superfici o pareti instabili o vibranti, dato che questo potrebbe causare danni al prodotto.
• Per l'installazione del prodotto Axis utilizzare solo gli utensili corretti; una forza eccessiva può essere danni al prodotto.
  Nonutilizare sostenze chimiche,agenti caustici o detergenti aerosol. Utilizzare un panno umido per la pulizia.
• Usare solo accessori compatibili con le specifiche tecniche del prodotto. Questi sono essere forniti da Axis o da terme parti.
  L'installazione e la rimozione AXIS T8123-E/T8124-E delve essere eseguita solo da personale qualificato.
  L'attrezzzatura è concepita esclusivamente per l'installazione in un Luogo ad accesso limitato.
• Questo prodotto non è destinato a diventare una parte permanente della struttura dell'edificio.
  Leggere la presente Guida all'installazione prima di collegare AXIS T8123-E/T8124-E all'alimentazione.
• Durante la connessione dell'unità AXIS T8123-E/T8124-E alla relativa sorgente di alimentazione, rispetto le misure di sicurezza elettrica di base.
  Il cavo di alimentazione non deve essere collegato alla superficie dell'edificio né deve correatoreattraversopareti,soffitti,pavimenti e aperture similii nella struttura dell'edificio.
  Devono essere adottate delle procedure per evitare il danno fisico al cavo di alimentazione, tra cui un'installazione corretta.
• Una mancata corrispondenza della tensione può causare danni all'attrezzatura e causare un pericolò di incendio. Se la tensione indica sull'etichetta è diversa alla tensione di uscita, non collegare l'unità AXIS T8123-E/T8124-E a这一点 uscita.
• Solo versione USA. Tutti i collegamenti mediate cavo e le connessioni devono rispetto la norma NFPA 70 (NEC).
• Solo versione USA. Questo prodotto è dotato di un connettore NEMA 5-15P per la connessione al circuito derivato. Se sono necessari altri metodi di attacco, consultare i codici e i requisiti locali perindicazioni sulla corretta connessione al circuito derivato.
  AXIS T8123-E/T8124-E II connettore CA delve essere collegato a una scatola sigillata per soddisfare le norme EN60529 livello IP66 e NEMA 250 livello 4x.
• Le linee di alimentazione CA AXIS T8123-E/T8124-E devono essere collegate alla presa che deve essere installata vicino all'attrezatura ed essere migliormente accessibile.
• Solo versione internazionale. Le linee di alimentazione CA AXIS T8123-E/T8124-E devono essere collegati tramite un interrottore esterno a 2 poli alla normale rete di installatione dell'edificio.
• Le porte "DATA IN" e "DATA PWR OUT" dell'unità AXIS T8123-E/T8124-E sono prese dati RJ-45 schermate. Non possono essere utilizzate come prese POTS (Plain Old Telephone Service). Solo i connettori dati RJ45 possono essere collegati aqueste prese.
• Controllare che la lunghezza del cavo alla sorgente di rete Ethernet non superi 100 m. L'unità AXIS T8123-E/T8124-E non è un ripetitore e non amplifica il segnale dati Ethernet.
• Se necessario è possibile usare uno splitter, a condizione che tale splitter venga collegato il più vicino possibile al terminale e non al Midspan.
• Concepito per soddisfare le richieste di protezione contro i fulmini GR-1089-CORE.

Important

• Questo prodotto Axis deve essere utilizzato in conformità alle leggi e alle regolamentiazioni locali.
  Non tentare di riparare da soli il prodotto, ma contattare Axis o il rivenditore Axis per qualsiasi argomento relativivo all'assistenza tecnica.
• L'installazione e la rimozione dell'unità AXIS T8123-E/T8124-E deve essere eseguita solo da personale qualificato.

AXIS T8123-E/T8124-E

Guida all'installazione

Contenuto della confezione

AXIS T8123-E/T8124-E
Midspan con cavo di alimentazione preinstallato (cavo di alimentazione specifico per il paese)	Internazionale Stati Uniti
Kit di montaggio 2 connettori RJ45 maschi	con copertura impermeabili e connessione a massa
Documentazione cartacea Guida all'installazione (questo documento)

Nota: Il cavo Ethernet, i connettori RJ45 maschi e le viti di montaggio non sono inclusi nella dotazione

Codice colori cavo di alimentazione CA	Linea Neutro Terra di protezione
Versione US - NFPA 70 (NEC) Nero	Bianco Verde
Versione internazionale - IEC 60445	Marrone	Blu Verde/Giallo

Funzioni e caratteristiche

L'unità AXIS T8123-E/T8124-E, gigabit PoE 802.3at ad una porta, invia corrente atraverso il cablaggio Ethernet di trasporto dati. L'unità rispetta gli standard IEEE802.3at e IEEE802.3af. Queste classi di alimentazione consentono l'uso di una nuova gamma di applicazioni basate su Ethernet come videotelefoni, punti di accesso 802.11n, trasmettitori WiMAX, telecamere PTZ e molto altro. La porta di uscita alimentazione e dati dell'unità AXIS T8123-E/T8124-E è concepita per trasportare energia e dati Gigabit Ethernet su un cavo CAT5e standard, atraverso 4 doppini (Alt A: pin 1,2(-) / 3,6(+) e Alt B: pin 4,5(+) / 7,8(-)).

Installazione dell'hardware

Il prodotto AXIS T8123-E/T8124-E più essere montato a muro o su un pianotramite i fori sul retro.

Prima di montare il prodotto AXIS T8123-E/T8124-E in un'ubicazione fissa, prenderenota di quanto segue:

Non coprire l'unità AXIS T8123-E/T8124-E né bloccare con un oggetto estraneo il flusso d'aria al prodotto. Tenere l'unità AXIS T8123-E/T8124-E lontano da calore e umidità eccessivi, nonché da vibrazioni e polvere.
- Assicurarsi che la lungezza del cavo alla sorgente di rete Ethernet al prodotto video Axis non superi 100 metri. L'unità AXIS T8123-E/T8124-E non è un ripetitore e non amplifica il segnale dati Ethernet.
- Non esiste un interrottore "on-off"; è sufficiente collegare l'unità AXIS T8123-E/T8124-E a un'uscita CA installata vicino all'attrezzatura e facilmente accessibile. Per la versione internazionale di AXIS T8123-E/T8124-E la linea di alimentazione CA deve essere collegatatramite un interrottore esterno a 2 poli alla normale rete di installatione dell'edificio.

Per il montaggio:

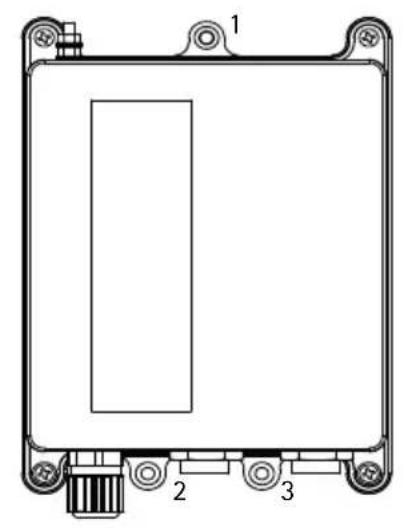

1. Fissare l'unità AXIS T8123-E/T8124-E con tre viti. Vedere la Fig 1 (i fori delle viti sono contrassegnati 1, 2 e 3).

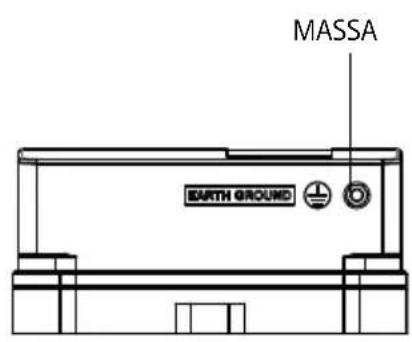

2. Collegare a massa un'estremità del cavo di messa a terra (vedere Fig. 1b) e l'altra estremità a una posizione di massa appropriata. Assicurarsi che questo passo (2) venga eseguito prima della connessione dell'unità AXIS T8123-E/T8124-E all'alimentazione! Utilizzato il cavo di terra in dotazione o un cavo con una sezione uquale o superiore.

Nota:

Durante il montaggio dell'unità AXIS T8123-E/T8124-E assicurarsi di utilizzare viti e prese appropriate per la superficie (legno, cemento ecc.). Non svitare le quattro viti premontate situate in agli angolo del prodotto in quanto questo comportamento annulla la garanzia del prodotto.

Fig 1

Fig 1b

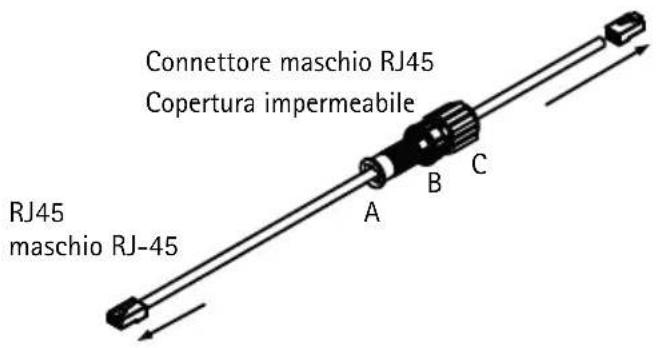

1. Far scorrere la copertura del connettore impermeabile maschio (A,B e C) sul cavo Ethernet. Vedere Fig 3.

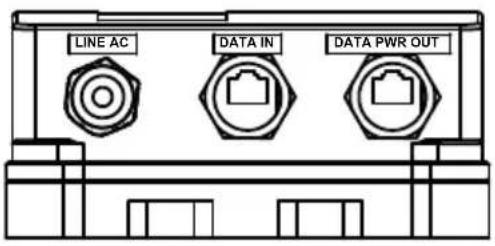

2. Collegare il cavo Ethernet all'ingresso dati. Vedere Fig. 2.
3. Far scorrere il connettore (A) sul connettore RJ45 maschio collegato all'ingresso dati. Vedere Fig 3.
4. Far scorrere l'alloggiamento (B) sul connettore e sulla vite (serrare a mano). Vedere Fig 3.
5. Far scorrere la copertura (B) sul connettore e sulla vite (serrare a mano). Vedere Fig 3.
6. Ripetere i passi 2 - 6 per l'uscita alimentazione e dati.

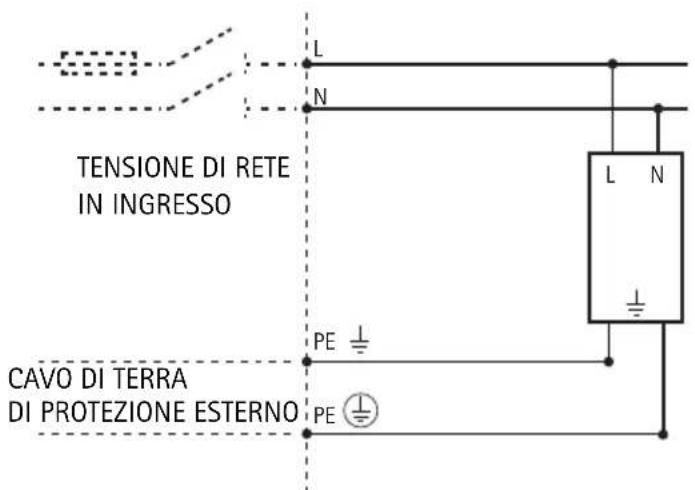

7. Collegare l'unità AXIS T8123-E/T8124-E a una linea di alimentazione CA (100-240 VAC) rispetto le informazioni contene in Precauzioni. Solo versione internazionale. Vedere Fig 4.

Nota:

Non usare cavi crossover tra la porta di uscita dell'unità AXIS T8123-E/T8124-E e il dispositivo di carico.

Fig 2

Fig 3

Fig 4

Specifice

Ambientali

Modalità Temperatura Umidità relativa Classe IP
Di esercizio AXIS T8123-E	da -40°C a 50°C per 30 Watt da -40°C a 65°C per 15,4 Watt	10 - 100% (con condensa)	IP66
Di esercizio AXIS T8123-E	da -40°C a 50°C per 60 Watt da -40°C a 65°C per 30 Watt
Stoccaggio Da -	40°C a 85°C	Max. 95% (senza condensa)	N/A

Elettriche

Tensione in ingresso 100-240 V CA (50/60 Hz)
Currente in ingresso AXIS T8123-E 1 Ampere	(max)
Currente in ingresso AXIS T8124-E 2 Ampere	(max)
Alimentazione in uscita disponibile (max) AXIS T8123-E	30 Watt
Alimentazione in uscita disponibile (max) AXIS T8124-E	60 Watt
Tensione nominale in uscita 55 V CC

Interfaccia

Ingresso (DATA IN): Ethernet 10/100/1000Base-T	Connettore femmina RJ45
Uscita (DATA PWR OUT): Ethernet 10/100/1000Base-T, più 55 V CC	Connettore RJ-45 femmina con tensione CC sulle coppie di cavi 1-2 e 3-6, 4-5 e 7-8.
Cavo di alimentazione (LINEA CA) Cavo di alimentazione da 3 m preinstallato

Codice colori cavo di alimentazione CA	Linea Neutro	Terra di protezione
Versione US - NFPA 70 (NEC) Nero Bianco	Verde
Versione internazionale - IEC 60445	Marrone	Blu
		Verde/Giallo

Risoluzione dei problemi

Sintomo Azione correttiva

L'unità AXIS T8123-E/T8124- E non si accende	1. Controllare che venga utilizzato un cavo di alimentazione affidabile. 2. Controllare che la tensione sull'ingresso di corrente sia compresa tra 100 e 240 V CA. 3. Rimuovere e riapplicare l'alimentazione e osservare gli indicatori luminosi sul dispositivo alimentato durante la sequenza di avvio.
L'indicatore luminoso della porta sul dispositivo alimentato non si accende e il dispositivo non funziona	1. Controllare che il midspan individui un dispositivo. 2. Verificare che il dispositivo possa essere usato con la TECHNOologia PoE. 3. Verificare che il cavo in uso sia un cavo standard Cat. 5/5e/6 a cablaggio diretto con quattro doppini. 4. Se è in uso uno splitter di alimentazione esterno, sostituirlo con uno splitter funzionante. 5. Verificare che il cavo Ethernet sia collegato alla porta di ingresso dati. 6. Verificare che il dispositivo sia connesso alla porta di uscita dati. 7. Provare a ricollegare lo stesso dispositivo alimentato a un midspan diverso. Se funziona correttamente, è probabile che la porta o la connessione RJ45 sia difettosa. 8. Verificare che non ci siano cortocircuits sui cavi a doppini incrociati o Connettori RJ45.
Il dispositivo terminale funzione, ma i dati non vengono trasmessi	1. Verificare che l'indicatore luminoso della porta sul dispositivo alimentato sia acceso fisso. 2. Se è in uso uno splitter di alimentazione esterno, sostituirlo con uno splitter funzionante. 3. Verificare che il cavo usato per il collegamento sia un cavo UTP/FTP diritto Cat. 5 standard (non crossover) con tutti e quattro i doppini. 4. Verificare che la lunghezza del cavo Ethernet tra la presa Ethernet e il carico/terminale remoto sia inferiore a 100 metri. 5. Provare a ricollegare lo stesso dispositivo alimentato a un midspan diverso. Se funziona correttamente, è probabile che la porta o la connessione RJ45 sia difettosa.

Garanzia

Per informazioni sulla garanzia del prodotto Axis e informazioni adessa relative, consultare la pagina www-axis.com/warranty
