MANUALE UTENTE T8125 AXIS

Contenuto della confezione

AXIS High PoE Midspan AXIS T81	23 High PoE Midspan 1-porta
Cavo di alimentazione (diverso a seconda del Paese)	EuropaUKUSAGiapponeAustralia
Materiale cartaceo Guida all'installazioneGaranzia

Funzioni e caratteristiche

L'AXIS T8123 High PoE Midspan ad 1-porta trasmette un'alimentazione di 55V CC negli accoppiamenti di ricambio del cablaggio di Ethernet. É in grado di mantenere i parametri dello standard IEEE802.3af e raddoppiare l'alimentazione in uscita.

Questi livelli di alimentazione permettono di ampliare le applicazioni basate su Ethernet, ad esempio le telecamere PTZ, utilizzabili con l'High PoE Midspan.

Operazioni preliminari

• Verificare che l'AXIS T8123 sia alimentato con corrente CA mediante un cavo CA attivo con adeguata connessione di messa a terra.
• Verificare che il cavo Ethernet di uscita sia collegato alla porta dei dati e dell'alimentazione.
• Verificare che il dispositivo compatibile con Ethernet da alimentare sia collegato.

Nota

Non usare cavi incrociati tra la porta di uscita dell'AXIS High PoE Midspan e il dispositivo di carico.

Installazione dell'unità

1. Collegare l'AXIS High PoE Midspan a una presa CA (100-240 VCA) utilizzando un cavo di alimentazione standard.
2. Collegare la presa jack di ingresso Data In (Ingresso dati) allo switch di rete Ethernet, usando un cavo di rete Ethernet.
3. Collegare la presa jack di uscita Data & Power Out (Uscita dati e alimentazione) all'unità Axis oppure allo splitter, usando un cavo di rete Ethernet.

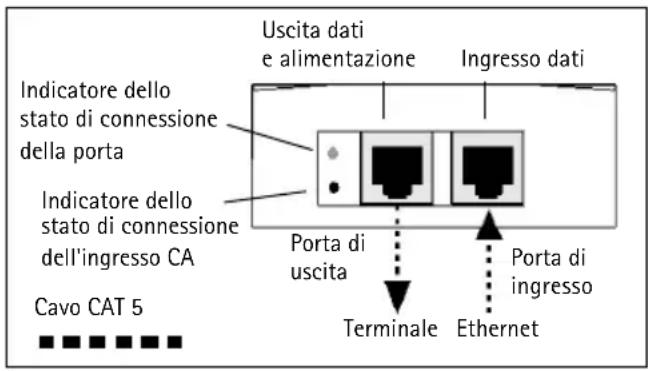

Uscita dati e alimentazione Ingresso dati Indicatore dello stato di connessione della porta Indicatore dello stato di connessione dell'ingresso CA Porta di uscita Porta di ingresso Cavo CAT 5 Terminal Ethernet

Indicatori luminosi

LED Colore Indicazione
Indicatore Spento	to Nessuna telecamera	connessa
	Lampeggiante Sovraccarico di alimentazione o altro errore nella tensione di ingresso
	Verde Telecamera connessa, condizione normale
Ingresso CA Verde	de fisso Connessione all'alimentazione CA attiva

Dati tecnici

Specifiche ambientali

Modalità Temperatura Umidità
Di esercizio da -10 a 55°C	da 32 a 104°F	10 to 90% (senza condensa)
Immagazzinaggio da -20 a 70°C	da -4 a 158°F

Specifiche elettriche

Tensione in ingresso 100 -240VAC (50-60 Hz)
Corrente in ingresso 1.5A (max)
Potenza di uscita massima disponibile 30W
Tensione nominale in uscita 55V DC

Interfaccia Ethernet

Ingresso (dati) Presa femmina RJ 45	Ethernet 10/100/1000Base-T
Uscita (dati e alimentazione) Presa femmina RJ 45Ethernet 10/100/1000Base-T, e 55 VCC
Collegamenti Dati forniti dalle coppie	1/2 e 3/6 per 10/100 Ethernet, mentre per il Gigabit Ethernet vengono usate tutte le coppie.Presa femmina RJ 45 con tensione CC sulle coppie di fili 7/8 e 4/5.
Cavo di rete Categoria 5 (o superiore)	cavo FTP (foiled twisted-pair) raccomandato.

Risoluzione dei problemi

Problema Azione correttiva
Il Midspan non si accende 1. Verificare che il cavo di alimentazione utilizzato sia di tipo approvato.2. Verificare che la tensione di alimentazione in ingresso sia compresa tra 100 e 240V CA.3. Rimuovere e riapplicare l'alimentazione al dispositivo e osservare gli indicatori luminosi durante la sequenza di avvio.
L'indicatore luminoso della porta non si accende e il dispositivo alimentato non funziona	Il Midspan non è riuscito a rilevare un dispositivo alimentato e la porta non è quindi abilitata.Verificare che il dispositivo alimentato possa essere usato con la tecnologia PoE.Verificare che il cavo in uso sia un cavo diritto Cat. 5/5e/6 standard con quattro doppini.Se è presente un dispositivo PoE esterno, sostituirlo per verificare che funzioni correttamente.Verificare che il cavo Ethernet sia collegato alla porta di ingresso dati.Verificare che il dispositivo alimentato sia collegato alla porta dati e alimentazione.Provare a collegare lo stesso dispositivo alimentato a un Midspan diverso. Se funziona correttamente, è probabile che la porta o la connessione RJ-45 sia difettosa.Verificare che non ci siano cortocircuiti sui cavi a doppini incrociati o sui connettori RJ45.
Il dispositivo video terminale funziona, ma i dati non vengono trasmessi	Verificare che l'indicatore luminoso della porta sul pannello anteriore sia acceso fisso.Se è in uso un dispositivo PoE esterno, sostituirlo con uno funzionante.Verificare che il cavo usato per il collegamento sia un cavo UTP/FTP diritto Cat. 5 standard (non incrociato) con tutti e quattro i doppini.Verificare che la lunghezza del cavo di rete tra la presa Ethernet e l'unità terminale sia inferiore a 100 metri.Provare a ricollegare lo stesso dispositivo alimentato a un Midspan diverso. Se funziona correttamente, è probabile che la porta o la connessione RJ-45 sia difettosa.

Istruzioni per l'installazione

L'AXIS High PoE Midspan può essere montato a muro o su un piano tramite i fori sul retro.

Prima di montare l'AXIS High PoE Midspan in un'ubicazione fissa, prendere nota di quanto segue:

• Non coprire l'AXIS High PoE Midspan né ostruire il flusso di aria con materiale estraneo. Tenere il PoE Midspan lontano da calore e umidità eccessivi, nonché da vibrazioni e polvere.
• Verificare che la lunghezza del cavo tra la presa di rete Ethernet e il morsetto non superi i 100 metri. L'AXIS High PoE Midspan non è un ripetitore e non amplifica il segnale dati Ethernet.
• Se necessario è possibile usare uno splitter, a condizione che tale splitter venga collegato il più vicino possibile al terminale e non al Midspan.

• L'AXIS High PoE Midspan non dispone di un interruttore di accensione ed è quindi sufficiente collegarlo a una presa CA.

• Installare due viti verticalmente alla distanza di 9.17 cm (3.61") sulla parete o sullo scaffale.

• Allineare lo scheletro montante dell'AXIS High PoE Midspan in modo che si incastri con la superfice delle viti.

Contenuto della confezione

AXIS High PoE Splitter AXIS T8126 High PoE Splitter 12VAXIS T8128 High PoE Splitter 24V
Adattatore del cavo di alimentazione AXIS T8126 High PoE Splitter 12V:1 x cavo per AXIS 213 PTZ, AXIS 214 PTZ, AXIS 215 PTZ1 x cavo per AXIS 225FD1 x cavo per telecamere AXIS che usano connettori PS-Klunghezza di ogni cavo: 1m / 3.33 piediAXIS T8128 High PoE Splitter 24V:1 x cavo per AXIS 231D+, AXIS 232D+, AXIS 233Dlunghezza: 5m / 16.65 piedi
Materiale cartaceo Guida all'installazione	Garanzia

Installazione dell'unità

1. Posizionare l'AXIS High PoE splitter il più vicino possibile all'unità video di Axis.
2. Connettere il cavo Ethernet dalla porta Data Out (Uscita Dati) all'entrata Ethernet dell'unità video di Axis.
3. Connettere il cavo di alimentazione della porta di uscita di alimentazione CC dello splitter all'entrata di alimentazione dell'unità video di Axis.

Nota

Per AXIS 225FD, AXIS 231D+/AXIS 232D+, e AXIS 233D, seguire la Guida all'installazione del prodotto (disponibile anche su www.axis.com/techsup)

1. Connettere il cavo Ethernet dall'AXIS T8123 alla porta d'ingresso PoE dello splitter.
2. Verificare che la spia PWR IN LED si accenda di verde.
3. Verificare che la spia PWR OUT LED si accenda di verde e che l'unità video Axis sia alimentata.

Dati tecnici

Specifiche ambientali

Modalità Temperatura Umidità
Di esercizio	0 - 40°C32 - 104°F	10 to 90% (senza condensa)
Immagazzinaggio	-20 - 70°C-4 - 158°F

Specifiche elettriche

Tensione d'entrata Da 44 a 57 V CC
Tensione d'uscita 12 V CC for AXIS T8126	24 V CC for AXIS T8128
Corrente d'uscita 2A max per AXIS T8126	1A max per AXIS T8128
Uscita d'alimentazione 24 W max
Uscita connettore Connettore CC 6.4x2.5 mm	(0.252x0.098"); con polarità '+' al centro

Interfaccia Ethernet

Ingresso (dati) Presa femmina RJ 45	con tensione CC sulle coppie di fili 7/8 e 4/5Ethernet 10/100/1000Base-T
Uscita (dati e alimentazione) Presa femmina	RJ 45Ethernet 10/100/1000Base-T

AXIS T8123
