T8640 - Scheda di rete / adattatore AXIS - Manuale utente e istruzioni gratuiti

Marca	AXIS
Modello	T8640
Tipo di prodotto	Kit adattatore PoE+ su coassiale
Categoria	Scheda di rete / adattatore
Alimentazione	PoE (IEEE 802.3af/at) o alimentazione esterna AXIS T8003PS57
Potenza PoE erogata	5, 10, 15, 20 o 25 W in base alla fonte e al cavo
Spie LED	Collegamento coassiale, collegamento Ethernet, PoE coassiale, alimentazione PoE max
Connettori	BNC (coassiale), RJ45 (Ethernet), connettore di alimentazione a 2 pin
Tipi di cavo coassiale compatibili	RG-59 (22AWG CCS, 22AWG core, 20AWG core), RG-11 (14AWG core)
Distanza massima (PoE)	Fino a 500 m con RG-11 (in base alla potenza)
Installazione	Deve essere installato da un professionista qualificato
Utilizzo esterno	Richiede una custodia per esterni omologata
Manutenzione	Pulire con un panno asciutto e morbido
Sicurezza	Rispettare le istruzioni di sicurezza: non esporre a urti, utilizzare cavo STP CAT5 o superiore
Riparabilità	Non riparabile dall'utente, contattare il supporto AXIS
Contenuto del kit	Base AXIS T8641, dispositivo AXIS T8642 (o compatto T8643), connettori, guida all'installazione
Ambiente interno/esterno	Interno; esterno se installato in una custodia adatta
Compatibilità fotocamera	Telecamere di rete PoE standard, PTZ (verificare potenza)
Garanzia	Vedere condizioni del produttore

Domande frequenti - T8640 AXIS

Qual è la distanza massima di trasmissione PoE su cavo coassiale con il kit AXIS T8640?

La distanza massima dipende dal tipo di cavo e dalla potenza. Con un cavo RG-11 (14AWG core), può raggiungere 500 m per 5 W. Con un cavo RG-59 (22AWG core), è di 300 m per 10 W. Consultare la tabella delle gamme PoE nel manuale.

Quali tipi di cavi coassiali sono supportati dal kit AXIS T8640?

Il kit supporta i cavi RG-59 (22AWG CCS, 22AWG core, 20AWG core) e RG-11 (14AWG core). Il cavo deve essere in rame per migliori prestazioni.

Come interpretare le spie LED dell'unità base e del dispositivo?

I LED indicano lo stato del collegamento coassiale (verde fisso = connessione stabilita, lampeggiante = non rilevato) e del collegamento Ethernet (verde fisso = link, lampeggiante = attività). Il LED PoE coassiale si accende in verde quando l'alimentazione è attiva. Lampeggi rossi segnalano problemi (sottotensione, cortocircuito, sovraccarico). Un LED di alimentazione PoE max indica la potenza disponibile (5-25 W).

Qual è la potenza massima che il kit può fornire a una telecamera?

Il kit può fornire fino a 25 W utilizzando un'alimentazione esterna AXIS T8003PS57 e un cavo corto di buona qualità. Con uno switch PoE standard, la potenza è limitata a 15 W per cavi lunghi.

Posso utilizzare il kit con una telecamera PTZ?

Sì, ma verificare che le spie LED di alimentazione PoE max siano accese al livello corrispondente al consumo massimo della telecamera (ad esempio, 15 W per 12 W di consumo). Assicurarsi che la potenza disponibile sia sufficiente, soprattutto durante i movimenti della telecamera.

Come installare il kit AXIS T8640?

1. Collegare l'unità base (AXIS T8641) allo switch PoE tramite un cavo Ethernet. 2. Collegare l'unità base e il dispositivo (AXIS T8642 o T8643) con un cavo coassiale. 3. Collegare la telecamera al dispositivo. 4. Se necessario, aggiungere un'alimentazione esterna AXIS T8003PS57 per maggiore potenza. L'installazione deve essere eseguita da un professionista qualificato.

Quali precauzioni di sicurezza devo prendere durante l'installazione?

L'installazione deve essere eseguita da un professionista qualificato in conformità con le leggi locali. Utilizzare un cavo di rete schermato (STP) CAT5 o superiore. Non esporre il prodotto a urti, forti pressioni o vibrazioni. Per uso esterno, installarlo in una custodia per esterni omologata.

Cosa fare se la spia PoE coassiale lampeggia in rosso?

I lampeggi rossi indicano problemi specifici: 1 lampeggio = sottotensione (verificare polarità/tipo di alimentazione); 2 lampeggi = cortocircuito (verificare i cavi); 3 lampeggi = sovraccarico (ridurre il consumo o utilizzare un'alimentazione più potente). Consultare il manuale per maggiori dettagli.

Il kit AXIS T8640 è compatibile con tutti gli switch PoE?

Il kit è compatibile con switch PoE (IEEE 802.3af) e PoE+ (IEEE 802.3at). Per alta potenza, si consiglia uno switch PoE+ o un'alimentazione esterna. Assicurarsi che lo switch supporti la modalità 100BASE-TX full-duplex per un funzionamento ottimale.

Dove posso trovare assistenza o pezzi di ricambio per il kit AXIS T8640?

Per qualsiasi assistenza tecnica o riparazione, contattare il supporto AXIS o il rivenditore autorizzato. Il prodotto non è riparabile dall'utente. Utilizzare solo pezzi di ricambio forniti o raccomandati da AXIS.

MANUALE UTENTE T8640 AXIS

Contenutodellaconfezione. 57

KitadattatoreAXIST8640PoE+OverCoax.....57

KitAXIST8645PoE+compattoOverCoax.....57

Esempidiconfigurazione. 60

IndicatoriLED. 62

Specificesorgentedialimentazione. 65

IntervalloPoEsucavocoassiale. 65

Informazionidisicurezza. 69

Livellidipericolo. 69

Altrilivellidimessaggio. 69

Informazionidisicurezza. 70

Trasporto. 71

Contenutodellaconfezione

KitadattatoreAXIST8640PoE+OverCoax

• BaseAXIST8641PoE+OverCoax
• AXIST8642PoE+dispositivoOverCoax
• Connettorepermorsettia2pin(2x)
• Guidaall'installazione(ilpresenteddocumento)

KitAXIST8645PoE+compattoOverCoax

-BaseAXIST8641PoE+OverCoax
-AXIST8643PoE+compattoOverCoax
- Connettorepermorsettia2pin(1x)
- Guidaall'installazione(ilpresenteddocumento)

1 Unitaperiferica
2 LED
3 Connettoredialimentazione
4 Connettoredirete
5 Unitabase
6 LED
7 ConnettoreBNC

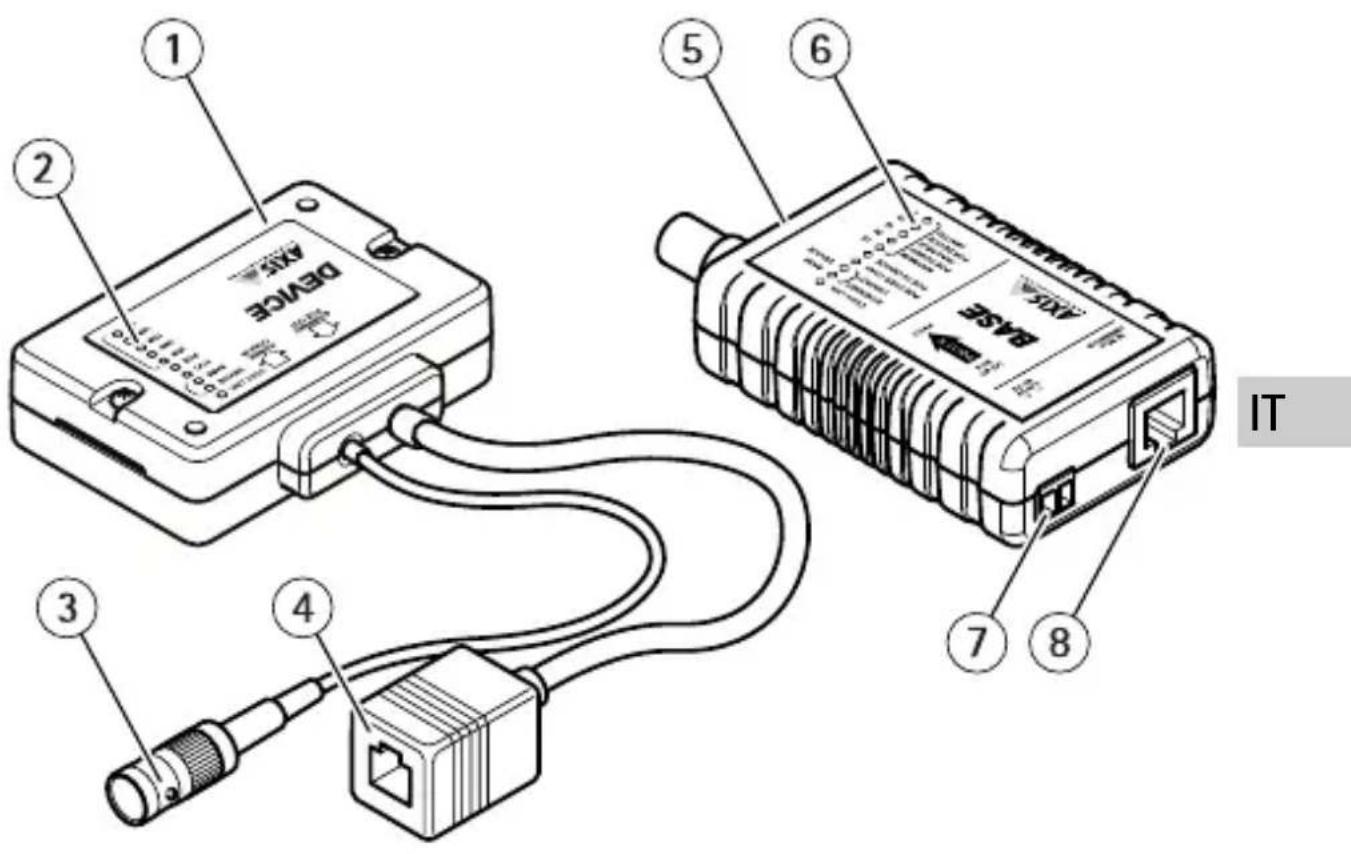

KitAXIST8645PoE+compattoOverCoax

1 Unitacompatta
2 LED
3 ConnettoreBNC
4 Connettoredirete
5 Unitabase
6 LED
7 Connettoredialimentazione
8 Connettoredirete

Comeinstallareildispositivo

Esempidiconfigurazione

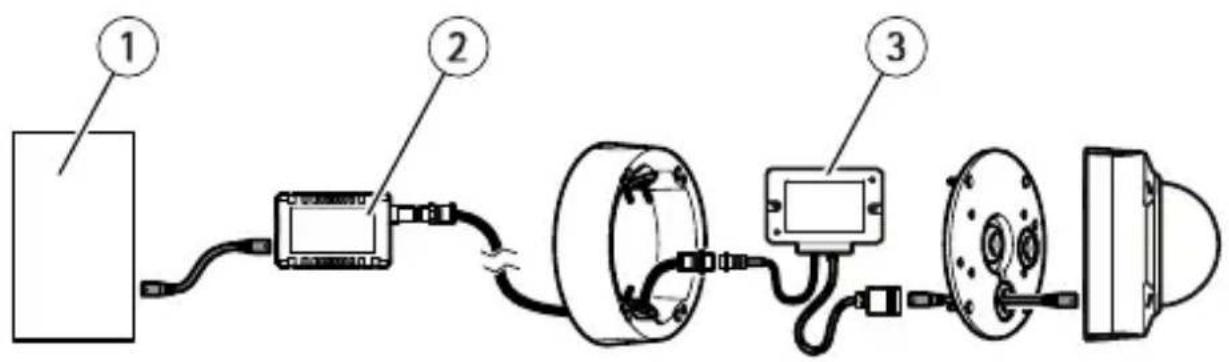

Esempio1:SoluzionecontecnologiaPoE.

1 SwitchPoE
2 Unitabase,AXIST8641
3 Unitàcompatta,AXIST8643

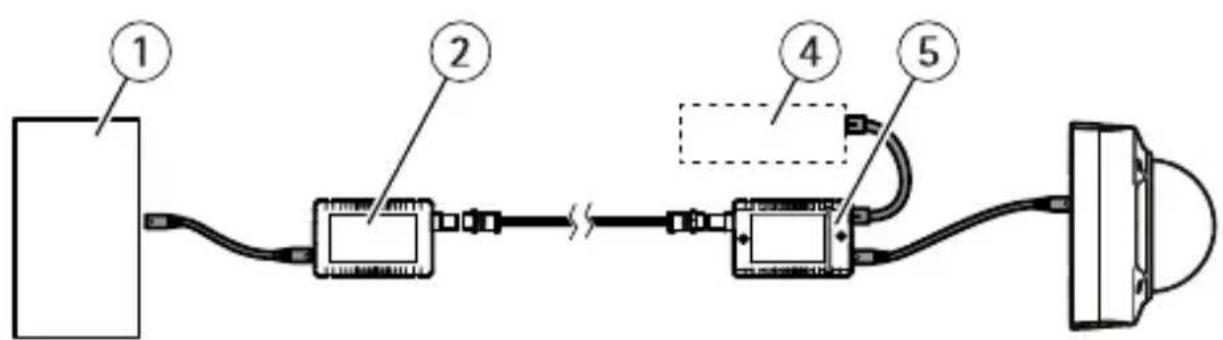

Esempio2: Soluzionecontecnologia PoE. Permaggiorenergia,aggiungerepiulimentazione.

1 SwitchPoE
2 Unitabase,AXIST8641
4 Alimentatore
5 Unitaperiferica,AXIST8642

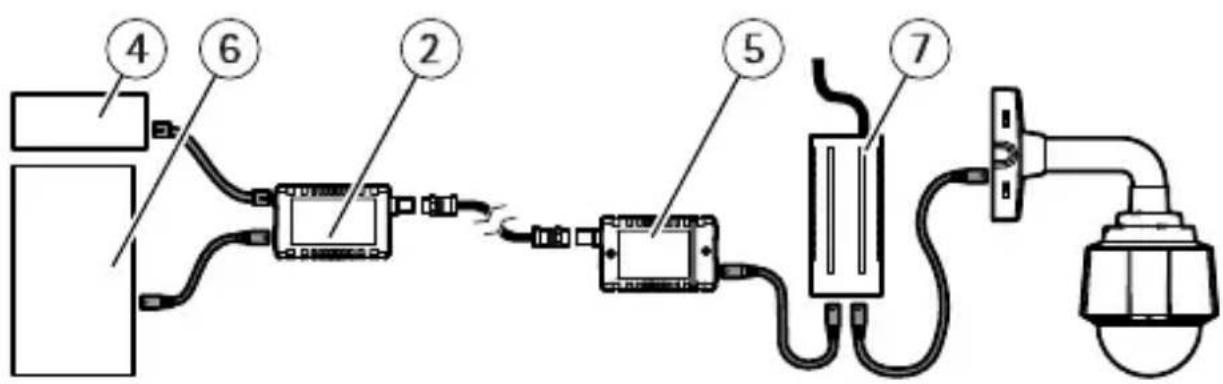

Esempio3: Soluzionealimentatoresternoinsiemealmidspan.

IT

4 Alimentatore
6 SwitchEthernet
2 Unitàbase,AXIST8641
5 Unitaperiferica,AXIST8642
7 Midspan

IndicatoriLED

LED	Stato/Colore	Indicazione
Collega-mentocoassiale	DisattivataAssenza	dialimentazione
	OnConnessionestabilita
	MemoriaUnitànon	rilevatesulcavocoassiale
	Arancio/rosso	Velocitàeditrasmissionedati<100%.Laconssonecoassialeharaggiuntoillimitedipotenzaeautonomia.RidurreladistanzatraicaviocollegareunalimentatoreAXIST8003PS57all'unitàperiferica.
Collega-mentoEthernet	DisattivataNessunaconnessionedirete
	OnCollegamentoEthernetstabilito
	MemoriaAttività	retesullaporta
	Rosso	Connessione10BASE-T.Perunfunzionamentocorrettoleunitàdevonoesserecollegateadapparecchiaturecompatibilicon100BASE-T(fullduplex).
PoEsuco vcoassiale	DisattivataUnitànonrilevate
	On	PoEsucavocoassialeattivata
	Rosso(lampeggiauna volta)	Tensionebassa.Verificareiltipoela polaritàdell'alimentatore.
	Rosso(lampeggiaduevolentte)	Cortocircuito.Verificareeventualidifettidecavierimuovereleapparecchiaturevideoprecedenti.
	Rosso(lampeggiatrevolte)	Scollegamentodell'alimentazione dovutoaunsovraccarico.
Alimen-tazionePoEmas-simadisponi-bileperla telecam-era(watt)	On	AlimentazionePoEmassimachepuòessereproporzionatainmodoaffidabileda5a25watt.
	MemoriaMenodi5	wattdiPoEdisponibili.
	Arancio(lucelampeggiante)	Limitedialmentazionequarsiraggiunto
	Rosso(lucelampeggiante)	Limitedialmentazoneraggiunto.1,23

1.L'alimentazionedisponibileecalcolataautomaticamentealmomento delcollegamentoedipendedallalunghezzaedaltipodicavoe dallafontedialimentazioneutilizzata.Adesempio,perassicurare un'alimentazioneaffidabileaunatalecameraIPPoEilcuimassimo requisitodialimentazionee12watt,controllarecheillLEDa15watt siacceso.

2.IncasodiinstallazionediunatelecameraPTZodiqualsiasi appearecchiaturaicuirequisitidialimentazioneepossanocambiare,

verificareiLEDnelmomentoincuil'apparecchiaturutilzzaillivello massimodienergia,adesempioquandolatelecameraPTZsista muovendo.

3.PerilraggiungimentodellapotenzamassimaPoEsucavocoassiale, collegareunalimentatoreAXIST8003PS57all'unitàdibase.Nel casooincuisianecessariapiùpotenzadiquantapossasostenereil cavo,l'alimentatorepuòesserecollegatoall'unitàperiferica.

Specificesorgentalimentazione

IntervalloPoEsucavocoassiale

Sorgente dial-imen-tazione	SwitchPoEoPoE+
Alimen-tazione della tele-camera (Watt)	5	10	15 25	20
RG-59 (22AWG CCS)	225m125m	100m60m			N/D
RG-59 (22AWG core)	300m300m	265m195m			N/D
RG-59 (20AWG core)	300m300m	300m300m			N/D
RG-11 (14AWG core)	500m500m	500m500m			N/D

IT

Sorgente dial-imen-tazione	AlimentatoreAXIST8003PS57
Alimen-tazione della tele-camera (Watt)	5	10	15 25	20
RG-59 (22AWG CCS)	270m265m	185m140m	110m
RG-59 (22AWG core)	300m300m	300m300m	300m
RG-59 (20AWG core)	300m300m	300m300m	300m
RG-11 (14AWG core)	500m500m	500m500m	500m

Nota

Letelecamerea60WAXISHighPoEnonesupportatalcavo coassialepuoalimentarelaperifericaAXIST8642elaperiferica compattaT8643,marichiedeunmidspanAXIS60Wper alimentarelatelecameralocalmente.

Nota

CC=Copper-CoredCable(cavoconnucleoinrame),comuneper ivideoanalogiciinstallaticorrettamente.

Nota

CCS=22AWG Copper-Coated Steel (cavoconnucleoinramee acciaioa22AWG), conilrendimentopeggioreseiltipodicavon noneconosciuto).

L'autonomiaeffettivadipendedadiversifattoritraiqualila qualitàelosspessoredelcavo,iconnettoriutilizzatieilconsumo energeticodellatelecamera UTILizzodicaviCat-5ecorti(<5mo 16ft)traileapparecchiature.

Informazionidisicurezza

Livellidipericolo

PERICOLO

Indicaunasituazionepericolosache,senonevitata,provocamorteolessonigravi.

AVERTENZA

Indicaunasituazionepericolosache,senonevitata,potrebbe provocarelamorteoleesionigravi.

ATTENZIONE

Indicaunasituazionepericolosache,senonevitata,potrebbe provocarelesionimedieominori.

AWISO

Indicaunasituazioneche, senonevitata, potrebbedanneggiare, laproprietà.

Altrilivellidimessaggio

Importante

Indicainformazioniimportanti,essenzialiperilcorrecto funzionamentodeldispositivo.

Nota

Indicainformazioniutilicheaiutanoaattenereilmassimodal dispositivo.

Informazionidisicurezza

AVERTENZA

IldispositivoAxisdeveessereinstallatodaunprofessionista qualificato,inconformitàalleleggiealleddisposizioniolocali.

AVXISO

• IldispositivoAxisdeveessereutilizzatoinconformitàalleleggi ealledisposizioniolocali.
• Axisconsiglial'usodiuncavodireteschermato(STP)CAT5o superiore.
• PerutilizzareildispositivoAxisinambientiesternioinambiente simili,deveessereinstallatoinunacustodiaperesterni approvata.
• ConservareilddispositivoAxisinunambienteascuittoeventilato.
• EvitarediesporreildispositivoAxisaurtiopressionieccessive.
• EvitarediesporreildispositivoAxisavibrazione.
• Noninstallareilddispositivosusupporti, superfici, paretiopali instabili.
• Utilizzaresolostrumentiapplicabiliquandosiinstallail dispositivoAxis.Sesiutilizzaunaforzaeccessivaconstrumenti nonadattioppibilecausaredannialdispositivo.
• Utilizzaresoloaccessoriconpatibiliconlespecifichetecniche deldispositivo. QuestipossoconoesserefornitidaAxisodaterze parti.Axisconsiglial'usodell'apparecchiaturadialimentazione Axiscompatibileconildispositivo.
• UtilizzaresolopartidiricambioforniteoconsigliatedaAxis.
• Nontentarediriparareildispositivodasoli.Contattare l'assistenzaoilrivenditoreAxisperquestionirelativeallamutenzione.

Trasporto

AVXISO

• DuranteiltrasportodeldispositivoAxis,utilizzarel'imballaggio originaleoequivalentepeviratendannialdispositivo.

IT
