Marke	AXIS
Modell	T8640
Produkttyp	PoE+ über Koaxial-Adapterkit
Kategorie	Netzwerkkarte / Adapter
Stromversorgung	PoE (IEEE 802.3af/at) oder externes Netzteil AXIS T8003PS57
Gelieferte PoE-Leistung	5, 10, 15, 20 oder 25 W je nach Quelle und Kabel
LED-Anzeigen	Koaxialverbindung, Ethernetverbindung, Koaxial-PoE, max. PoE-Stromversorgung
Anschlüsse	BNC (Koaxial), RJ45 (Ethernet), 2-poliger Netzanschluss
Kompatible Koaxialkabeltypen	RG-59 (22AWG CCS, 22AWG Kern, 20AWG Kern), RG-11 (14AWG Kern)
Maximale Entfernung (PoE)	Bis zu 500 m mit RG-11 (je nach Leistung)
Installation	Muss von einem qualifizierten Fachmann installiert werden
Außeneinsatz	Erfordert ein zugelassenes Außengehäuse
Wartung	Mit einem trockenen, weichen Tuch reinigen
Sicherheit	Sicherheitshinweise beachten: Nicht Stößen aussetzen, STP CAT5 oder höherwertiges Kabel verwenden
Reparierbarkeit	Nicht vom Benutzer reparierbar, wenden Sie sich an den AXIS-Support
Kit-Inhalt	Basis AXIS T8641, Peripheriegerät AXIS T8642 (oder kompakt T8643), Anschlüsse, Installationsanleitung
Innen-/Außenbereich	Innenbereich; Außenbereich bei Installation in einem geeigneten Gehäuse
Kamera-Kompatibilität	Standard PoE-Netzwerkkameras, PTZ (Leistung prüfen)
Garantie	Siehe Herstellerbedingungen

Häufig gestellte Fragen - T8640 AXIS

Wie hoch ist die maximale Übertragungsentfernung von PoE über Koaxialkabel mit dem AXIS T8640 Kit?

Die maximale Entfernung hängt vom Kabeltyp und der Leistung ab. Mit einem RG-11 (14AWG Kern) Kabel kann sie 500 m für 5 W erreichen. Mit einem RG-59 (22AWG Kern) Kabel beträgt sie 300 m für 10 W. Konsultieren Sie die Tabelle der PoE-Bereiche in der Anleitung.

Welche Koaxialkabeltypen werden vom AXIS T8640 Kit unterstützt?

Das Kit unterstützt RG-59 (22AWG CCS, 22AWG Kern, 20AWG Kern) und RG-11 (14AWG Kern) Kabel. Für beste Leistung sollte das Kabel aus Kupfer sein.

Wie interpretiere ich die LED-Anzeigen der Basiseinheit und des Peripheriegeräts?

Die LEDs zeigen den Status der Koaxialverbindung (grün dauerhaft = Verbindung hergestellt, blinkend = nicht erkannt) und der Ethernetverbindung (grün dauerhaft = Verbindung, blinkend = Aktivität). Die Koaxial-PoE LED leuchtet grün, wenn die Stromversorgung aktiv ist. Rotes Blinken signalisiert Probleme (Unterspannung, Kurzschluss, Überlast). Eine max. PoE-Stromversorgung LED zeigt die verfügbare Leistung an (5-25 W).

Wie hoch ist die maximale Leistung, die das Kit an eine Kamera liefern kann?

Das Kit kann bis zu 25 W mit einem externen Netzteil AXIS T8003PS57 und einem kurzen, hochwertigen Kabel liefern. Bei einem Standard-PoE-Switch ist die Leistung für lange Kabel auf 15 W begrenzt.

Kann ich das Kit mit einer PTZ-Kamera verwenden?

Ja, aber stellen Sie sicher, dass die LED-Anzeige der max. PoE-Stromversorgung auf dem Niveau leuchtet, das dem maximalen Verbrauch der Kamera entspricht (z. B. 15 W für 12 W Verbrauch). Achten Sie darauf, dass die verfügbare Leistung ausreicht, insbesondere bei Bewegungen der Kamera.

Wie installiere ich das AXIS T8640 Kit?

1. Verbinden Sie die Basiseinheit (AXIS T8641) über ein Ethernetkabel mit dem PoE-Switch. 2. Verbinden Sie Basiseinheit und Peripheriegerät (AXIS T8642 oder T8643) über ein Koaxialkabel. 3. Schließen Sie die Kamera an das Peripheriegerät an. 4. Fügen Sie bei Bedarf ein externes Netzteil AXIS T8003PS57 für mehr Leistung hinzu. Die Installation muss von einem qualifizierten Fachmann durchgeführt werden.

Welche Sicherheitsvorkehrungen muss ich bei der Installation treffen?

Die Installation muss von einem qualifizierten Fachmann gemäß den örtlichen Vorschriften durchgeführt werden. Verwenden Sie ein geschirmtes (STP) CAT5 oder höherwertiges Netzwerkkabel. Setzen Sie das Produkt keinen Stößen, starkem Druck oder Vibrationen aus. Für den Außeneinsatz installieren Sie es in einem zugelassenen Außengehäuse.

Was tun, wenn die Koaxial-PoE LED rot blinkt?

Rotes Blinken zeigt spezifische Probleme an: 1 Blink = Unterspannung (überprüfen Sie Polarität/Netzteil); 2 Blinken = Kurzschluss (überprüfen Sie die Kabel); 3 Blinken = Überlast (reduzieren Sie den Verbrauch oder verwenden Sie ein leistungsstärkeres Netzteil). Konsultieren Sie die Anleitung für weitere Details.

Ist das AXIS T8640 Kit mit allen PoE-Switches kompatibel?

Das Kit ist mit PoE (IEEE 802.3af) und PoE+ (IEEE 802.3at) Switches kompatibel. Für hohe Leistung wird ein PoE+-Switch oder ein externes Netzteil empfohlen. Stellen Sie sicher, dass der Switch den 100BASE-TX Vollduplex Modus für einen optimalen Betrieb unterstützt.

Wo erhalte ich Hilfe oder Ersatzteile für das AXIS T8640 Kit?

Für technische Unterstützung oder Reparaturen wenden Sie sich an den AXIS-Support oder Ihren autorisierten Händler. Das Produkt ist nicht vom Benutzer reparierbar. Verwenden Sie nur von AXIS bereitgestellte oder empfohlene Ersatzteile.

BEDIENUNGSANLEITUNG T8640 AXIS

Konfigurationsbeispiele. 44

LED-Anzeigen 46

TechnischeDatenderStromquelle. 49

ReichweiteyonPoEoverCoax. 49

Sicherheitsinformationen 53

Gefährungsstufen. 53

AndereMeldeebenen. 53

Sicherheitsanweisungen. 54

Transport. 55

-AXIST8641BasisPoE+overCoax
-AXIST8642GerätPoE+overCoax
ZweipoligerTerminalanschluss(2St.)
- Installationsanleitung(diesesDokument)

AXIST8645KompaktkitPoE+overCoax

-AXIST8641BasisPoE+overCoax
- AXIST8643PoE+overCoaxCompact
ZweipoligerTerminalanschluss(1St.)
- Installationsanleitung(diesesDokument)

Produktübersicht

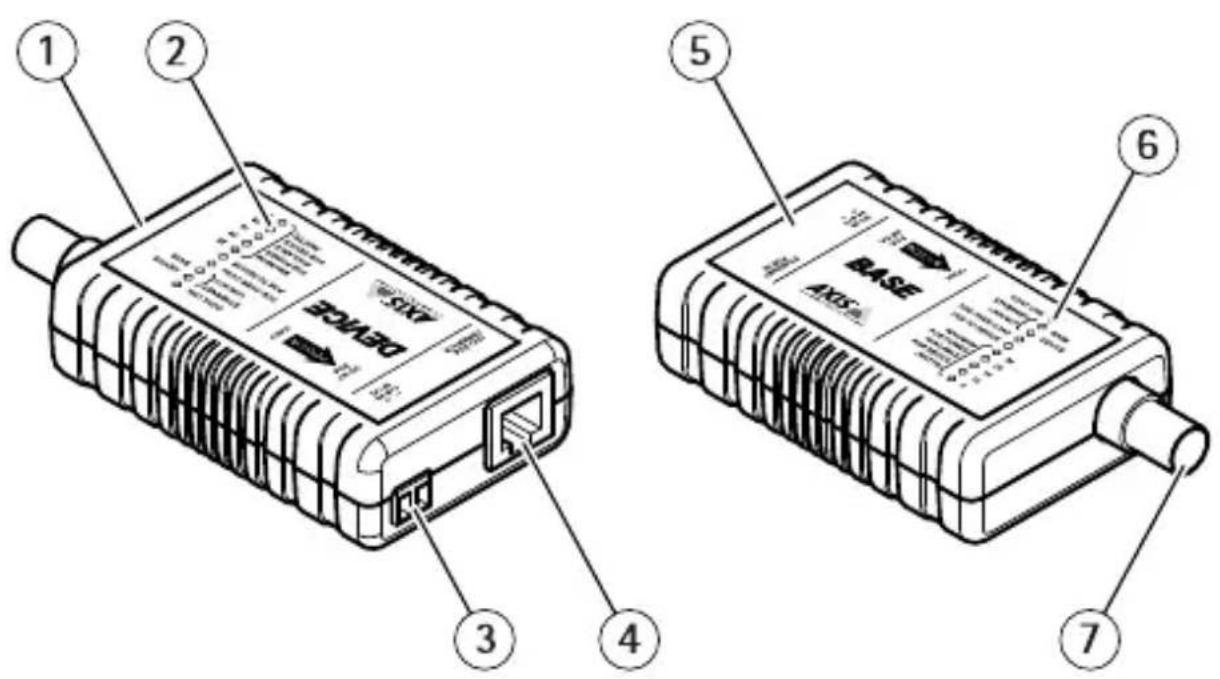

AXIST8640AdapterkitPoE+overCoax

1 Geräteeinheit
2 LEDs
3 Netzanschluss
4 Netzwerkanschluss
5 Basiseinheit
6 LEDs
7 BNC-Steckverbinder

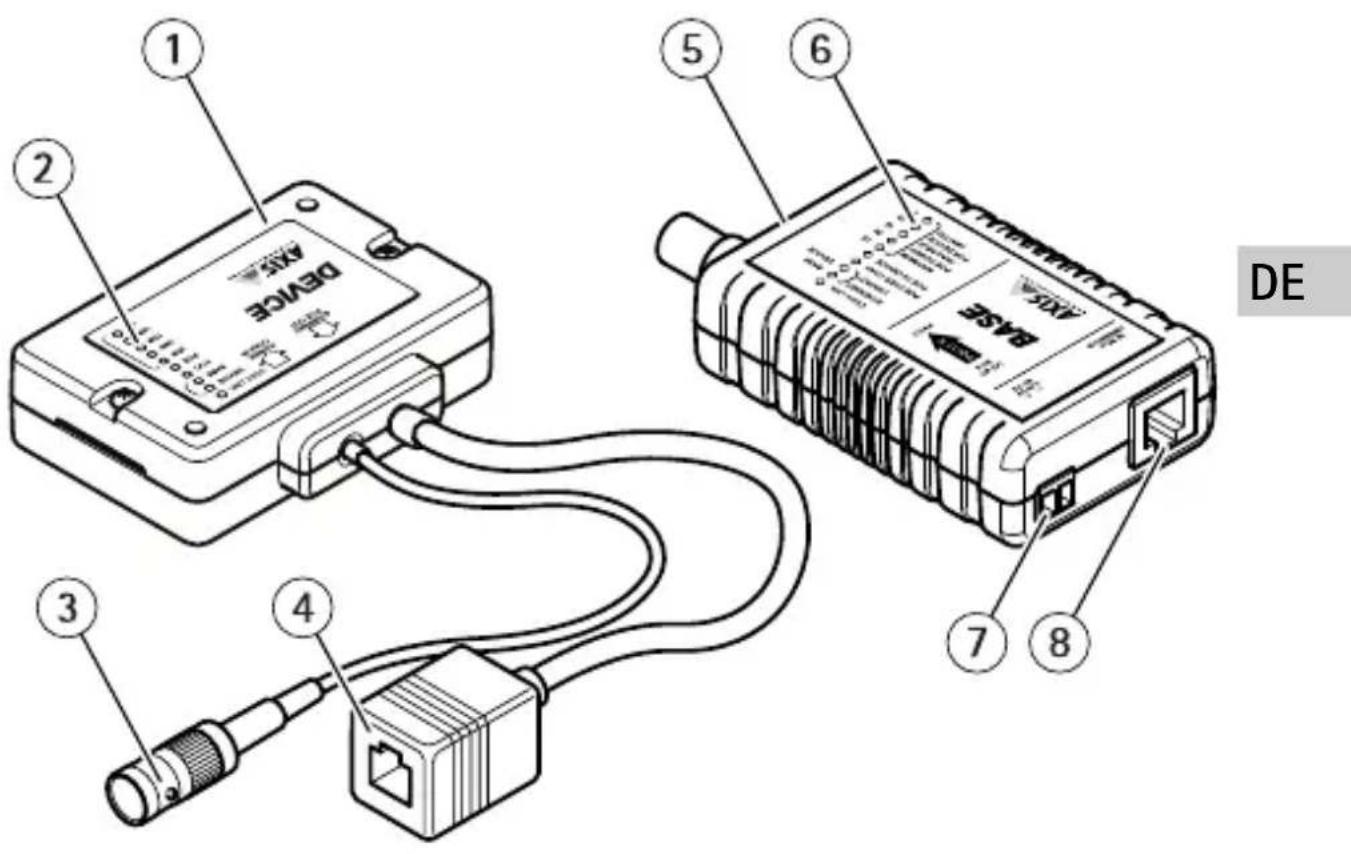

AXIST8645KompaktkitPoE+overCoax

1 Kompakteinheit
2 LEDs
3 BNC-Steckverbinder
4 Netzwerkanschluss
5 Basisinheit
6 LEDs
7 Netzanschluss
8 Netzwerkanschluss

InstallierendesProdukts

Konfigurationsbeispiele

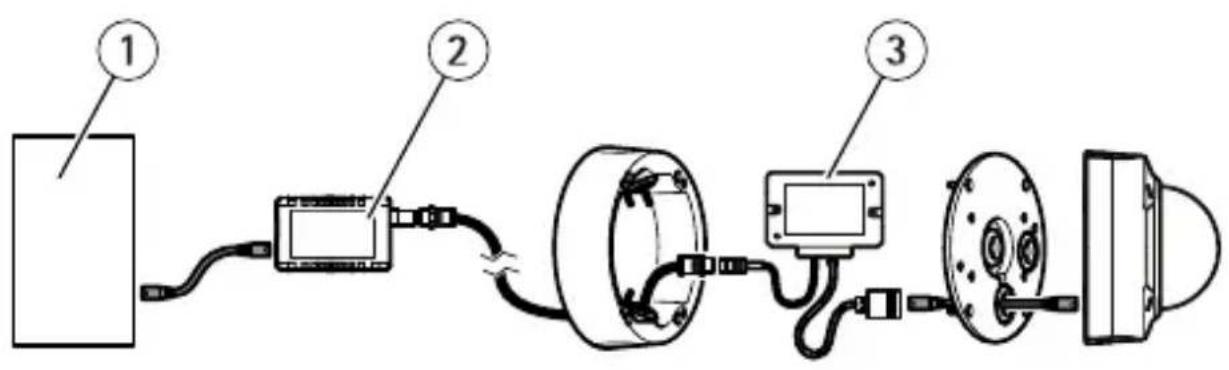

Beispiel1:MitPoEbetriebeneLösung

1 PoE-Switch
2 Basiseinheit,AXIST8641
3 Kompakteinheit,AXIST8643

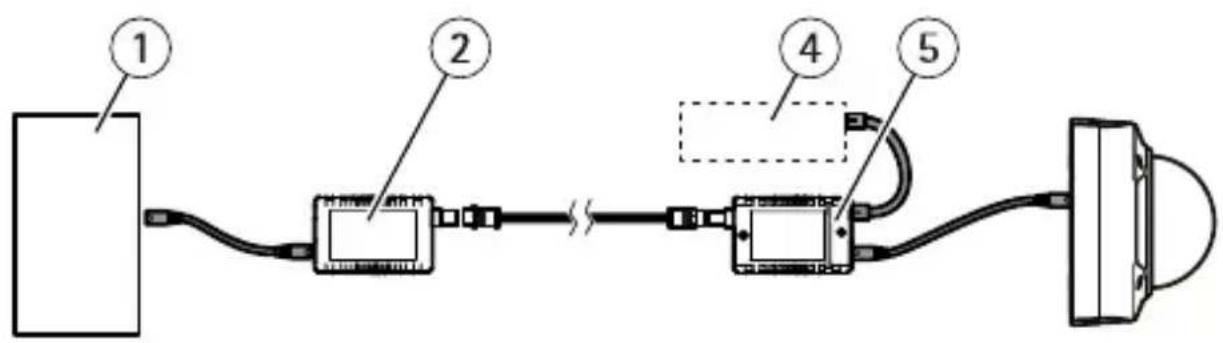

Beispiel2:MitPoEbetriebeneLösungFürmehrLeistungeinzusätzliches NetzteilanschlieBen.

1 PoE-Switch
2 Basiseinheit,AXIST8641
4 Netzteil
5 Geräteinheit,AXIST8642

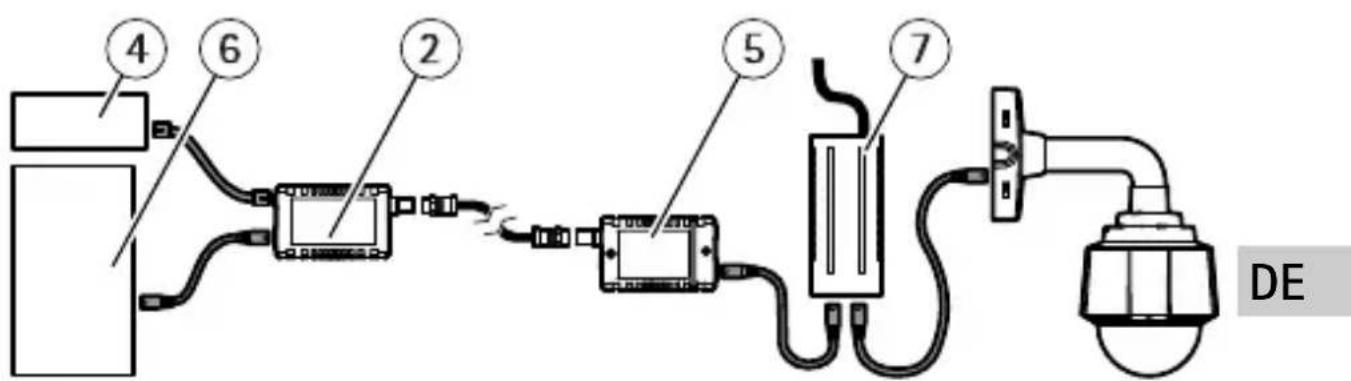

Beispiel3:ExternalNetzteillosungzusammenmitMidspan

4 Netzteil
6 Ethernet-Switch
2 Basiseinheit,AXIST8641
5 Geräteinheit,AXIST8642
7 Midspan

LED-Anzeigen

LEDVerhal-ten/Farbe	Anzeige
Coax-Ver- binding	Aus
	EinVerbindunghergestellt
	Blinkt
	Orange/Rot
Ether-net-Verbi- ndung	AusKeineNetzwerkverbindung.
	EinEthernet-Verbindunghergestellt
	BlinktNetzwerkaktivitätamPort
	Rot
	10BASE-T-Verbindung.Umeinen wirsamenBetriebzugewährleisten,[MüssenEinheitenneinmit 100BASE-T(Vollduplex)kompatibles Gerätangeschlosssein.

PoEover Coax	AusEinheitennichterkannt
	Ein	PoEoverCoaxaktiviert
	Rot(blinkt einmal)	Spannungniedrig.Typ/Polaritätdes Netzteilsüberprüfen.
	Rot(blinkt zweimal)	KurzschlussAufKabelprobleme überprüfenundalteVideogeräte entfernen.
	Rot(blinktdreimal)	WegenÜberlastung von Stromversorgunggetrennt.
FürKam- eramax- imalver- fügbare PoE-Leis- tung (Watt)	EinMaximalePoE- Leistung,dieaus5bis 25Wattzuverlässiggeliefertwerden kann.
	BlinktPoEliefertwenigerals5Watt.
	Orange (blinkend)	Leistungsgrenzefasterreicht.
	Rot(blinkend)	Leistungsgrenzeerreich. 1,2,3

1. Dieverfügbare Leistungshängt von Kabellänge, Kabeltypund verwendeter Stromquelleab. Siewirdbei Verbindungsaufbau automatischberechnet. Umbeispelsweisedie Stromversorgung einer PoEIP-Kameramiteinermaximalen Leistungsaufnahmeyon 12Wattaufzuverlässige Stromversorgungzuprufen, feststellenb die15-Watt-LEDleuchtet.
   2.BeimInstallationeinerPTZ-Kamera,oderanderemZubehördessen Leistungsaufnahmevariabelist,dieseLEDswährendmaximaler LeistungsaufnahmeewieetwabeiBewegungderPTZ-Kameraprufen.
   3.FurmaximePoEcoax-LeistungeinNetzteilAXIST8003PS57an dieBasiseinheitanschlieBen.WennmehrLeistungbenötigtwird

DE

alsdasKabelliefernkann,istesmöglichdasNetzteilauchandie Geräteinheitanzschreiben.

TechnischeDatenderStromquelle

ReichweitevonPoEoverCoax

Strom-quelle	SwitchfürPoEoderPoE+
Strom-ver-sorgung der Kamera (Watt)	5	10	15 25	20
RG-59 (22AWG CCS)	225m125m	100m60m			kA.
RG-59 (Kern 22AWG)	300m300m	265m195m			kA.
RG-59 (Kern 20AWG)	300m300m	300m300m			kA.
RG-11 (Kern 14AWG)	500m500m	500m500m			kA.

DE

Strom-quelle	AXIST8003PS57Netzteil
Strom- versorgung der Kamera (Watt)	5	10	15 25	20
RG-59 (22AWG CCS)	270m265m	185m140m	110m
RG-59 (Kern 22AWG)	300m300m	300m300m	300m
RG-59 (Kern 20AWG)	300m300m	300m300m	300m
RG-11 (Kern 14AWG)	500m500m	500m500m	500m

Beachten

PoEanKamerasdesTypesAXISHighPoE60Wwirndnicht \ unterstützt.DieGeräteAXIST8642undT8643Compactlassen \ sichüberdasKoaxialkabelmitStromversorgen.DieKameramussdabeijectedochlokalübereinenMidspandesTypesAXISHighPoE60WmitStromversorgtwerden.

Beachten

CC=KabelmitKupferkern(üblichfürordnungsgemäß installiertesAnalogvideo):

CCS=22AWGKupferummantelterStahl(erbringtdieschlechteste Leistung,wennderKabeltypnichtbekanntist)

Beachten

Dietatsächliche KabelreichweitehängtvonmehrerenFaktoren, wiederKabelqualität,derKabelstärke,denAnschlüssenunddem StromverbrauchderKameraab.ZwischenmitKabelndesTypes Cat-5everbundenenGerätendarfdieEntfernungnichtmehrals 5Meterbetragen.

DE

Sicherheitsinformationen

Gefährungsstufen

GEFAHR

WeistaufeinegefährlicheSituationhin, welche,fallsnicht verhindert,zuTododerschwerenVerletzungenfuhrenkann.

WARNUNG

WeistaufeinegefährlicheSituationhin, welche, fallsnicht verhindert, zu TododerschwerenVerletzungenfuhrenkann.

VORSICHT

WeistaufeinegeführlicheSituationhin, welche,fallsnicht verhindert,zugeringfugigerodermaßigerVerletzungfuhrenkann.

HINWEIS

WeistaufeinegefährlicheSituationhin, welche, fallsnicht verhindert, zu Sachschaedenfahrenkann.

AndereMeldeebenen

Wichtig

Weistaufwichtiginformationenhin, diedenrichtigen Betrieb des Produktsgewährleisten.

Beachten

WeistaufnutzlichInformationenhin,diedieoptimale VerwendungdesProduktunterstützen.

Sicherheitsanweisungen

▲WARNUNG

DasAxisProduktmussvonfachmännischgeschultemPersonal undunterEinhaltungderörtlichgeltendenBestimmungen installiertwerden.

HINWEIS

• DasAxis-ProduktmussunterBeachtungdergeltendenGesetze undBestimmungenbetriebenwerden.
• AxisempfiehldieVerwendungeinesabgeschirmten Netzwerkkabels(STP)derKategorie5oderhöher.
• FürdenEinsatzvonAxis-ProduktenimAußenbereicheder ähnlichenUmgebungenmüssendieseinfürdenAußenbereich zugelassenenGehäuseninstalliertwerden.
  LagernSiedasAxisProduktineinertrockenenundbelufteten Umgebung.
• DasAxis-ProduktwederStößenochstarkemDruckaussetzen.
• DasAxis-ProduktkeinenSchwingungenaussetzen.
• DasProduktnichtaninstabilenMasten, Halterungen, Oberflächenoder Wändenanbringen.
• Verwenden Siebeider InstallationdesAxisProdukts ausschließlich passende Werkzeuge.EinzugroBerKraftaufwand mitelektrischen Werkzeugenkanndas Produktbeschädigen.
• Verwenden Sienur Zubehör, dasdentechnischen Vorgabenlhes Produktstentspricht. Diesesist von Axisoder Drittanbietern erhältlich. Axisempfiehl diemit Ihrem Produktkompatible Stromversorgung von Axis.
• Verwenden SieausschlieBlich ErsatzteiledievON Axisangeboten oderempfohlenwerden.
• Versuchen Sienicht, diesen Produktseibstätigureparieren. Wenden Siesichbezüglich Reparaturund WartungandenAxis SupportoderIhrenAxisHändler.

Transport

HINWEIS

• BeiBedarftransportierenSiedasAxisProduktinder OriginalverpackungodereinerentsprechendenVerpackung,sodasschadenvermiedenwerden.
