T8125 - Netzwerkkarte / Adapter AXIS - Kostenlose Bedienungsanleitung

Produkttyp	PoE-Injektor
Marke	Axis
Modell	T8125
Eingangsspannung	100-240 V AC, 50-60 Hz, 1,5 A max
Ausgangsleistung	55 V DC, 30 W max
Ethernet-Schnittstelle	10/100/1000Base-T, RJ45-Buchsen
Verkabelung	Daten auf Paaren 1/2 und 3/6 (10/100) oder alle Paare (Gigabit), Stromversorgung auf Paaren 4/5 und 7/8
PoE-Standard	IEEE 802.3af kompatibel, doppelte Leistung
Betriebstemperatur	-10 bis 55 °C
Betriebsfeuchtigkeit	10 bis 90 % (nicht kondensierend)
Lagertemperatur	-40 bis 70 °C
Abmessungen (ca.)	100 x 50 x 30 mm
Gewicht (ca.)	200 g
LED-Anzeigen	AC-Eingang (grün), Port (grün dauerhaft = Verbindung, aus = kein Gerät, blinkend = Überlast)
Installation	Wandmontage möglich über Löcher auf der Rückseite, Abstand zwischen Schrauben 9,17 cm
Maximale Kabellänge	100 Meter zwischen Ethernet-Quelle und Endgerät
Empfohlenes Netzwerkkabel	Kategorie 5 oder höher, vorzugsweise geschirmt verdrillt (FTP)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine Scheuer- oder Flüssigmittel verwenden
Sicherheit	Gerät nicht öffnen, keine vom Benutzer reparierbaren Teile. Vor der Reinigung vom Netz trennen.
Ersatzteile und Reparierbarkeit	Vom Hersteller nicht angegeben. Kontaktieren Sie den Axis-Support oder einen autorisierten Händler.

Häufig gestellte Fragen - T8125 AXIS

Was tun, wenn der Injektor nicht leuchtet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Netzspannung zwischen 100 und 240 V AC liegt. Ziehen Sie den Stecker und stecken Sie ihn wieder ein, und beobachten Sie die LED-Anzeigen beim Einschalten.

Die Port-LED leuchtet nicht und das Gerät funktioniert nicht, warum?

Das bedeutet, dass der Injektor kein PoE-Gerät erkannt hat. Überprüfen Sie, ob Ihr Gerät PoE-kompatibel ist, verwenden Sie ein gerades Cat5/5e/6-Kabel mit vier Paaren, und stellen Sie sicher, dass das Ethernet-Kabel fest mit dem Port 'Data & Power Out' des Injektors verbunden ist.

Das Gerät wird mit Strom versorgt, aber es gibt keine Datenverbindung, was ist zu prüfen?

Stellen Sie sicher, dass die Port-LED dauerhaft grün leuchtet. Verwenden Sie ein gerades UTP/FTP Cat5-Kabel mit allen vier Paaren, das 100 Meter nicht überschreitet. Versuchen Sie einen anderen Port oder Injektor, um einen möglichen Defekt des RJ45-Steckers zu isolieren.

Kann ich einen Splitter mit dem Injektor verwenden?

Ja, Sie können einen PoE-Splitter (wie die Modelle Axis T8126 oder T8128) an den Port 'Data & Power Out' des Injektors anschließen. Platzieren Sie den Splitter in der Nähe der Kamera und schließen Sie Strom und Daten gemäß der Installationsanleitung an.

Was ist die maximale Leistung des Injektors?

Die maximale Ausgangsleistung beträgt 30 W bei einer Spannung von 52 bis 56 V DC.

Wie montiere ich den Injektor an der Wand?

Verwenden Sie die Befestigungslöcher auf der Rückseite des Geräts. Messen Sie einen vertikalen Abstand von 9,17 cm zwischen zwei Schrauben. Befestigen Sie die Schrauben in der Wand oder einem Schrank und hängen Sie dann den Injektor ein.

Kann ich den Injektor an eine Steckdose ohne Schalter anschließen?

Ja, der Injektor hat keinen Ein-/Ausschalter. Er wird sofort aktiviert, wenn er an eine AC-Steckdose angeschlossen wird.

Welchen Ethernet-Kabeltyp soll ich verwenden?

Verwenden Sie ein Kabel der Kategorie 5 oder höher, vorzugsweise geschirmt verdrillt (FTP). Das Kabel muss gerade sein (kein Crossover-Kabel oder Modem-Simulator) und darf 100 Meter zwischen Quelle und Endgerät nicht überschreiten.

Kann der Injektor mein Nicht-PoE-Gerät beschädigen?

Der Injektor erkennt automatisch kompatible PoE-Geräte und versorgt nur diese mit Strom. Ein Nicht-PoE-Gerät, das an den Ausgangsport angeschlossen ist, wird nicht beschädigt, da der Port deaktiviert bleibt, bis ein PoE-Gerät erkannt wird.

Was tun, wenn die AC-Eingangs-LED aus ist?

Überprüfen Sie, ob die Steckdose Strom hat (versuchen Sie ein anderes Gerät). Stellen Sie sicher, dass das Netzkabel auf beiden Seiten fest eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Axis-Support.

BEDIENUNGSANLEITUNG T8125 AXIS

AXIS High PoE Midspan AXIS T8123 High PoE Midspan 1-port

Stromkabel (landesspezifisch) EuropaUKUSAJapanAustralien

Gedruckte Dokumente InstallationsanleitungGarantieerklärung

Funktionen und Merkmale

Der AXIS T8123 speist 55V DC Spannung in in die Ersatzpaare des Ethernet Kabel ein. Er behält IEEE802.3af spezifische Parameter bei aber verdoppelt die Ausgangsleistung. Diese Leistung eröffnet neue Möglichkeiten für Ethernet basierte Anwendungen – wie z.B. das Betreiben von PTZ Kameras über den AXIS T8123.

Vorbereitende Schritte

• Stellen Sie sicher, dass Netzstrom über ein einsatzbereites geerdetes Stromkabel am AXIS T8123 anliegt.
• Stellen Sie sicher, dass das ausgehende Ethernet-Kabel am Anschluss Date & Power Out angeschlossen ist.
• Prüfen Sie, ob ein stromaufnahmefähiges, Ethernet-kompatibles Gerät angeschlossen ist.

Hinweis: Verwenden Sie kein gekreuztes Netzwerkkabel zwischen dem Ausgang am AXIS T8123 und dem zu betreibenden Gerät!

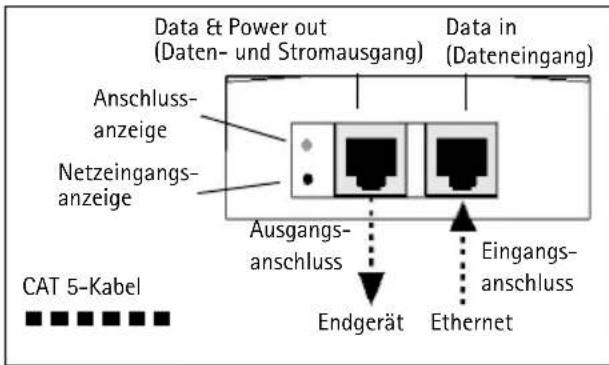

Installation

1. Schließen Sie den AXIS T8123 über ein Standardnetzkabel an eine Netzsteckdose (100–240 V AC) an.
2. Verbinden Sie die Buchse Data In (Dateneingang) am Gerät mit dem Patchpanel oder Switch.
3. Verbinden Sie die Gerätebuchse Data & Power Out (Daten- und Stromausgang) mit Ihrer Axis Kamera oder Ihrem Axis Splitter.

Anzeigen

LED Farbe Bedeutung
Port Leuchtet nicht Keine Kamera angeschlossen
Netzeingang Konstant grün Netzstrom verbunden

Technische Daten

Umgebungsbedingungen

Modus Temperatur Luftfeuchtigkeit
Betrieb -10 bis 55°C	32 bis 131°F	10 bis 90%, (nicht kondensierend)
Lagerung -40 bis 70°C	-24 bis 158°F

Elektrische Daten

Eingangsspannung 100 bis 240V AC (50–60 Hz)
Eingangsstrom 1.5A (max)
Maximal verfügbare Ausgangsleistung 30W
Ausgangsnennspannung 55V DC

Ethernetanschlüsse

Eingang (Data In): Ethernet 10/1	00/1000Base-T; RJ 45-Buchse
Ausgang (Data & Power out): Ethernet 10/100/1000Base-T, plus 55 V DC; RJ 45-Buchse
Verkabelung Datenleitung über A	dernpaare 1/2 und 3/6 für 10/100 Mbit Ethernet, alle vier Paare bei Gigabit Ethernet.Gleichspannung über die Adernpaare 7/8 und 4/5
Netzwerkkabel Kategorie 5 (oder	höher)Geschirmte Netzwerkkabel empfohlen.

Fehlerbehebung

Symptom Abhilfemaßnahmen
Midspan bekommt keinen Strom 1. Prüfen Sie, ob ein zugelassenes Netzkabel verwendet wird.2. Prüfen Sie, ob die Spannung am Stromeingang zwischen 100 und 240 V AC liegt.3. Ziehen Sie das Stromkabel vom Gerät ab und stecken Sie es erneut ein und prüfen Sie dann die Anzeigen beim Hochfahren.
Anschlussanzeige leuchtet nicht, und das zu versorgende Gerät funktioniert nicht	1. Der Midspan hat kein zu versorgendes Gerät erkannt, und deshalb ist der Anschluss nicht aktiviert.2. Prüfen Sie, ob das zu versorgende Gerät für den PoE Betrieb geeignet ist.3. Prüfen Sie, ob Sie ein 1:1-verdrahtetes Standardkabel der Kategorie 5/5e/6 mit vier Paaren verwenden.4. Falls ein externes PoE-Gerät angeschlossen ist, ersetzen Sie diesen, um sicherzustellen, dass dieser ordnungsgemäß funktioniert.5. Stellen Sie sicher, dass das Eingangs-Ethernet-Kabel an den Anschluss Data In (Dateneingang) angeschlossen ist.6. Prüfen Sie, ob das zu versorgende Gerät an den Anschluss "Data & Power" (Daten und Strom) angeschlossen ist.7. Versuchen Sie, dasselbe zu versorgende Gerät an einen anderen Midspan anzuschließen. Wenn es funktioniert, ist wahrscheinlich ein Anschluss oder die RJ-45-Verbindung fehlerhaft.8. Stellen Sie sicher, dass kein Kurzschluss zwischen den Twisted-Pair-Kabeln oder an den RJ-45-Steckern besteht..
Das Endgerät funktioniert, aber es besteht keine Datenverbindung	1. Prüfen Sie, ob die Anschlussanzeige (Port) an der Vorderseite ununterbrochen leuchtet.2. Falls ein externes PoE-Gerät verwendet wird, ersetzen Sie diesen durch ein PoE-Gerät, von dem Sie wissen, dass dieses ordnungsgemäß funktioniert.3. Vergewissern Sie sich, dass Sie für diese Verbindung 1:1-verdrahtete (nicht gekreuzte) UTP/FTP-Standardkabel der Kategorie 5 oder höher mit vier Paaren verwenden.4. Stellen Sie sicher, dass die Länge des Ethernet-Kabels 100 Meter von der Ethernet-Quelle zum Endgerät nicht überschreitet.5. Versuchen Sie, dasselbe Endgerät an einen anderen Midspan anzuschließen. Wenn es funktioniert, ist wahrscheinlich ein Anschluss oder die RJ-45-Verbindung fehlerhaft..

Montageanweisungen

Der AXIS T8123 kann mithilfe der rückseitigen Löcher entweder an der Wand oder an einer horizontalen Fläche angebracht werden.

Beachten Sie vor der Montage des AXIS T8123 bitte Folgendes:

• Decken Sie den AXIS T8123 nicht ab bzw. versperren Sie den Luftstrom zum Gerät nicht mit Fremdkörpern. Halten Sie den AXIS T8123 von Wärmequellen und Feuchtigkeit fern und setzen Sie ihn weder Vibrationen noch Staub aus.
• Stellen Sie sicher, dass die Kabellänge von der Ethernet-Netzwerkquelle zum Endgerät 100 Meter nicht überschreitet. Der AXIS T8123 ist kein Repeater und verstärkt damit das Datensignal der Ethernet-Verbindung nicht.
• Verwenden Sie, falls gewünscht, einen Splitter; vergewissern Sie sich, dass der Splitter in der Nähe des Endgeräts sitzt.

• Es ist kein Netzschalter vorgesehen; schließen Sie den AXIS T8123 einfach an eine Netzstromquelle an.

• Bringen Sie zwei Schrauben mit einem vertikalen Abstand von 9.17 cm (3.61") an einer Wand oder einer horizontalen Fläche an.

• Schieben Sie den AXIS T8123 mit den Montageschlitzen über die Schrauben.

A 5.8	bis 7.0 mm (0.23" to 0.27")
B 2.0	mm (0.08")
C 1.5	mm bis 2.5 mm (0.059" a 0.098")
D 3.0	mm (0.12")

AXIS T8126 High PoE Splitter 12V e AXIS T8128 High PoE Splitter 24V

Lieferumfang

AXIS High PoE Splitter AXIS T8126 High PoE Splitter 12VAXIS T8128 High PoE Splitter 24V

Stromadapterkabel AXIS T8126 High PoE Splitter 12V:1 x Kabel für AXIS 213 PTZ, AXIS 214 PTZ, AXIS 215 PTZ1 x Kabel für AXIS 225FD1 x Kabel für AXIS Kameras mit PS-K AnschlussLänge der Kabel: 1m / 3.33 FußAXIS T8128 High PoE Splitter 24V:1 x Kabel für AXIS 231D+, AXIS 232D+, AXIS 233DLänge: 5m / 16.65 Fuß

Gedruckte Dokumente InstallationsanleitungGarantieerklärung

Installieren des Gerätes

1. Platzieren Sie den AXIS High PoE Splitter so nah wie möglich am AXIS Gerät.
2. Verbinden Sie das Ethernet Kabel vom Data Out Anschluss mit dem Ethernet Anschluss der Axis Kamera.
3. Verbinden Sie das Stromadapterkabel mit dem DC Anschluss des Splitters und dem Stromeingangs des Axis Geräts.

Beachten Sie: Bei AXIS 225FD, AXIS 231D+/AXIS 232D+ und AXIS 233D folgen Sie bitte den Anweisungen im Installationshandbuch des Geräts (ebenfalls verfügbar über www.axis.com/techsup)

1. Verbinden Sie den AXIS T8123 Midspan über ein Ethernet Kabel mit dem Splitter.
2. Stellen Sie sicher, dass die PWR IN LED grün leuchtet.
3. Stellen Sie sicher, dass die PWR Out LED grün leuchtet und dass Ihr Axis Gerät korrekt startet.

Technische Daten

Umgebungsbedingungen

Modus Temperatur Luftfeuchtigkeit
Betrieb 0 bis 40°C	32 bis 104°F	10 bis 90%, (nicht kondensierend)
Lagerung -20 bis 70°C	-4 bis 158°F

Elektrische Daten

Eingangsspannung 44 bis 57 V DC
Ausgangsspannung 12 VDC für AXIS T812624 VDC für AXIS T8128
Ausgangsstrom 2 A max. für AXIS T81261 A max. für AXIS T8128
Ausgangsleistung	24 W max.
Ausgangsanschluss DC Hohlstecker	6.4x2.5 mm (0.252x0.098"); mit '+'innen.

Ethernet Anschluss

Eingang (POE IN): Ethernet 10/100/	1000Base-T, plus 48 V DC; RJ 45-BuchseGleichspannung an Aderpaaren 7/8 und 4/5
Ausgang (Data Out): Ethernet 10/1	00/1000Base-T; RJ 45-Buchse

AXIS T8123
