Tipo de producto	Inyector PoE
Marca	Axis
Modelo	T8125
Alimentación de entrada	100-240 V CA, 50-60 Hz, 1.5 A máx.
Alimentación de salida	55 V CC, 30 W máx.
Interfaz Ethernet	10/100/1000Base-T, conectores RJ45 hembra
Cableado	Datos en pares 1/2 y 3/6 (10/100) o todos los pares (Gigabit), alimentación en pares 4/5 y 7/8
Estándar PoE	IEEE 802.3af compatible, potencia duplicada
Temperatura de funcionamiento	-10 a 55 °C
Humedad de funcionamiento	10 a 90 % (sin condensación)
Temperatura de almacenamiento	-40 a 70 °C
Dimensiones estimadas	100 x 50 x 30 mm
Peso estimado	200 g
Indicadores LED	Entrada CA (verde), Puerto (verde fijo = conexión, apagado = sin dispositivo, parpadeante = sobrecarga)
Instalación	Fijación mural posible mediante orificios en la parte posterior, distancia entre tornillos 9.17 cm
Longitud máxima del cable	100 metros entre fuente Ethernet y terminal
Cable de red recomendado	Categoría 5 o superior, blindado trenzado (FTP) preferiblemente
Mantenimiento y limpieza	Limpiar con un paño seco, no usar productos abrasivos ni líquidos
Seguridad	No abrir el aparato, ningún componente reparable por el usuario. Desconectar antes de limpiar.
Piezas de repuesto y reparabilidad	No especificado por el fabricante. Contactar con el soporte de Axis o un distribuidor autorizado.

Preguntas frecuentes - T8125 AXIS

¿Qué hacer si el inyector no se enciende?

Verifique que el cable de alimentación esté correctamente conectado y que la tensión de red esté entre 100 y 240 V CA. Desconecte y vuelva a conectar el aparato y observe los indicadores LED durante el encendido.

El indicador del puerto está apagado y el dispositivo no funciona, ¿por qué?

Esto significa que el inyector no detectó un dispositivo PoE. Verifique que su dispositivo sea compatible con PoE, use un cable recto Cat5/5e/6 con cuatro pares, y que el cable Ethernet esté bien conectado al puerto 'Data & Power Out' del inyector.

El dispositivo recibe alimentación pero no hay enlace de datos, ¿qué debo verificar?

Asegúrese de que el indicador del puerto esté encendido en verde fijo. Use un cable recto UTP/FTP Cat5 con los cuatro pares, que no supere los 100 metros. Pruebe con otro puerto o inyector para aislar un posible defecto del conector RJ45.

¿Puedo usar un separador con el inyector?

Sí, puede conectar un separador PoE (como los modelos Axis T8126 o T8128) al puerto 'Data & Power Out' del inyector. Coloque el separador cerca de la cámara y conecte la alimentación y los datos según la guía de instalación.

¿Cuál es la potencia máxima que entrega el inyector?

La potencia de salida máxima es de 30 W bajo una tensión de 52 a 56 V CC.

¿Cómo montar el inyector en la pared?

Use los orificios de fijación en la parte posterior del aparato. Mida una separación vertical de 9.17 cm entre dos tornillos. Fije los tornillos en la pared o armario, luego cuelgue el inyector.

¿Puedo conectar el inyector a un enchufe sin interruptor?

Sí, el inyector no tiene interruptor de encendido/apagado. Se enciende al conectarlo a una toma de corriente CA.

¿Qué tipo de cable Ethernet debo usar?

Use un cable de categoría 5 o superior, preferiblemente blindado trenzado (FTP). El cable debe ser recto (no cruzado ni simulador de módem) y no superar los 100 metros entre la fuente y el terminal.

¿Puede el inyector dañar mi equipo no PoE?

El inyector detecta automáticamente los dispositivos PoE compatibles y solo alimenta a estos. Un equipo no PoE conectado al puerto de salida no resultará dañado porque el puerto permanece desactivado hasta que se detecte un dispositivo PoE.

¿Qué hacer si el indicador de entrada CA está apagado?

Verifique que el tomacorriente tenga corriente (pruebe con otro aparato). Asegúrese de que el cable de alimentación esté bien insertado en ambos extremos. Si el problema persiste, contacte al soporte técnico de Axis.

MANUAL DE USUARIO T8125 AXIS

Contenido del Paquete

AXIS High PoE Midspan AXIS T81	23 High PoE Midspan 1-port
Cable de alimentación (específico para cada región)	EuropaUKUSAJapónAustralia
Material impreso Guía de Instalación Documento de Garantía

Funciones y características

El AXIS T8123 High PoE Midspan 1-port suministra 55V CC en los pares de repuesto del cableado de Ethernet. Esto mantiene la especificación IEEE802.3af doblando al mismo tiempo la potencia de salida. Estos niveles de alimentación permiten una serie de nuevas aplicaciones para dispositivos Ethernet tales como cámaras PTZ.

Pasos preliminares

• Compruebe que la alimentación CA llegue al AXIS T8123 usando un cable CA operativo y una conexión a tierra adecuada.
• Asegúrese de que el cable Ethernet de salida esté conectado al Puerto de salida de datos y alimentación.
• Compruebe que haya conectado un dispositivo compatible con la alimentación a través de Ethernet.

Nota: No utilice un cable cruzado para conectar el puerto de salida de AXIS T8123 con el dispositivo.

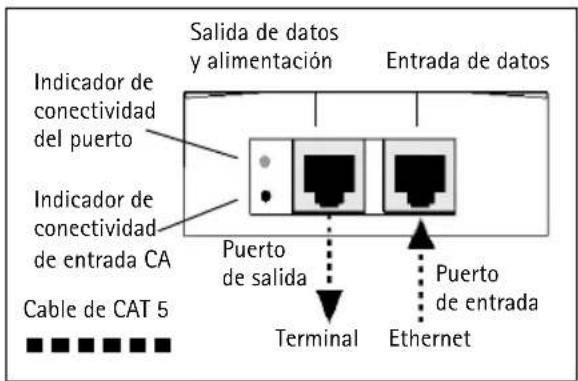

Instalación de la unidad

1. Conecte el AXIS T8123 a una toma de corriente CA (100-240 VCA) usando un cable de alimentación estándar.
2. Conecte el jack Data In (entrada de datos) al switch de la red Ethernet
3. Conecte el jack Data & Power Out (salida de datos y alimentación) al dispositivo.

Indicadores

LED Color Indicación
Puerto Apagado	No se ha conectado ninguna cámara
	Intermitente Sobrecarga eléctrica u otro error de tensión de entrada
	Verde Cámara conectada, comportamiento normal
Entrada de CA Verde fijo Conectado a la alimentación de CA

Especificaciones

Especificaciones ambientales

Modo Temperatura Humedad
En funcionamiento -10 a 55°C	14 a 131°F	10 a 90%, (sin condensación)
En almacenamiento -40 a 70°C	-4 a 158°F

Especificaciones eléctricas

Voltaje de entrada 100 a 240V AC (50-60 Hz)
Corriente de entrada 1.5A (max)
Potencia de salida máxima disponible 30W
Voltaje nominal de salida 55V DC

Interfaz Ethernet

Entrada (Data In) Ethernet 10/100	0/1000Base-T; Conector hembra RJ 45
Salida (Data & Power Out): Ether	net 10/100/1000Base-T, más 55 V CC; Conector hembra RJ 45
Conexiones eléctricas:	Los datos son suministrados por los pares 12 y 36 en el cable Ethernet 10/100, sobre todos los pares en Gibabit Ethernet; con alimentación en los pares de cables 4/5(+) y 7/8(-) .
Cable de Red La distancia máxima del cableado Categoría 5 (o superior) recomendándose el uso de cable de par trenzado apantallado (FTP).

Solución de problemas

Síntoma Pasos correctivos
El midspan no se enciende 1. Compruebe que está usando un cable de alimentación adecuado.2. Compruebe que el voltaje en la toma de entrada de alimentación sea de entre 100 y 240 V CA.3. Apague y vuelva a encender el dispositivo y compruebe los indicadores durante el encendido
Un indicador de puerto no se enciende y el dispositivo de alimentación no funciona	1. El midspan no ha detectado un dispositivo de alimentación y, en consecuencia, el puerto no está activado.2. Compruebe que el dispositivo de alimentación esté diseñado para funcionar con PoE.3. Compruebe que está usando un cable recto estándar de categoría 5/5e/6 con cuatro pares.4. Si hay un dispositivo PoE externo conectado, sustitúyalo para verificar que funciona correctamente.5. Asegúrese de que el cable Ethernet de entrada esté conectado al puerto de entrada de datos (Data In).6. Compruebe que el dispositivo de alimentación esté conectado al puerto de datos y alimentación.7. Intente volver a conectar el mismo dispositivo de alimentación a un midspan diferente. Si funciona, probablemente se trate de un fallo en un puerto o una conexión RJ-45.8. Compruebe que no haya cortocircuitos en ninguno de los pares de cables trenzados o en los conectores RJ45.
El dispositivo final funciona, pero no hay conexión de datos	1. Compruebe que el indicador del puerto del panel frontal esté iluminado de forma permanente.2. Si se está usando un dispositivo PoE externo, sustitúyalo por otra que sepa que funcione.3. Compruebe que está usando para este enlace un cable recto UTP/FTP estándar de categoría 5 (no cruzado) con los cuatro pares.4. Compruebe que la longitud del cable Ethernet desde la toma de la red Ethernet al terminal de carga/remoto no supere los 100 metros.5. Intente volver a conectar el mismo dispositivo de alimentación a un midspan diferente. Si funciona, probablemente se trate de un fallo en un puerto o una conexión RJ-45.

Instrucciones de montaje

El AXIS T8123 puede montarse en la pared o en un bastidor usando los orificios de la parte posterior. Tenga en cuenta lo siguiente antes de instalar el Midspan POE en un lugar fijo:

• No cubra el AXIS T8123 ni bloquee el flujo de aire al POE con ningún objeto. Mantenga el Midspan PoE alejado de un excesivo calor o humedad, así como de vibraciones y polvo
• Asegúrese de que la longitud del cable desde la toma de la red Ethernet al dispositivo a conectar no supere los 100 metros. PoE no es un repetidor y no amplifica la señal de datos Ethernet
• Si lo desea puede utilizar una unidad de distribución de alimentación (splitter) conectada cerca del dispositivo a conectar, no en el Midspan

• No hay ningún interruptor de encendido/apagado, simplemente conecte el AXIS T8123 a una fuente de alimentación CA

• Ponga dos tornillos verticals a la pared o estantería a una distancia de .

• Alinee los orificios del AXIS T8123 de forma que encaje la superficie de los tornillos en ellos.

Contenido del paquete

AXIS High PoE Splitter AXIS T8126 High PoE Splitter 12VAXIS T8128 High PoE Splitter 24V
Cable adaptador de corriente AXIS T8126	High PoE Splitter 12V:1 x cable para AXIS 213 PTZ, AXIS 214 PTZ, AXIS 215 PTZ1 x cable para AXIS 225FD1 x cable para las cámaras AXIS con conector PS-KLongitude de cada cable: 1m / 3.33 feetAXIS T8128 High PoE Splitter 24V:1 x cable para AXIS 231D+, AXIS 232D+, AXIS 233DLongitud: 5m / 16.65 feet
Material impreso	Guía de InstalaciónDocumento de Garantía

Instalación de la unidad

1. Situe el AXIS High PoE splitter tan cerca como sea posible al producto de vídeo Axis.
2. Conecte el cable de Ethernet del Puerto de salida de datos al puerto Ethernet del producto de vídeo Axis.
3. Conecte el cable adaptador de alimentación del splitter a la entrada de corriente de su producto de vídeo Axis.

Nota: Para AXIS 225FD, AXIS 231D+/AXIS 232D+, y AXIS 233D, siga la Guía de Instalación del producto (también disponible en www.axis.com/techsup)

1. Conecte el cable Ethernet desde el AXIS T8123 a el puerto PoE In del splitter.
2. Compruebe que LED de PWR IN se pone verde.
3. Compruebe que el LED de PWR Out se pone verde y que su cámara de red Axis está alimentada

Especificaciones

Especificaciones ambientales

Modo Temperatura Humedad	ad
En funcionamiento 0 - 40°C	32 - 104°F	10 à 90%, (no se permite condensación)
En almacenamiento -20 - 70°C	-4 - 158°F

Especificaciones eléctricas

Voltaje de Entrada 44 a	57 VCC
Voltaje de Salida 12 VDC for AXIS T812624 VDC for AXIS T8128
Corriente de Salida 2 A	max for AXIS T81261 A max for AXIS T8128
Potencia de Salida 24 W max
Conector de Salida DC	conector de barril 6.4x2.5 mm (0.252x0.098"); con '+' en el centro

Interfaz Ethernet

Entrada (POE IN): Ethernet 10/100/1000Base-T, más 48 V CCConector hembra RJ 45

Salida (DATA Out): Ethernet 10/100/1000Base-T; Conector hembra RJ 45
