BEDIENUNGSANLEITUNG T8124E AXIS

Sicherheitsvorkehrungen

HINWEIS

Lagern Sie das Axis-Produkt in einer trockenen und belufteten Umgebung.
- Achten Sie darauf, dass das Axis-Produkt keinen Vibrationen, Stößen oder starkem Druck ausgesetzt ist. Montieren Sie es nicht auf instabilen Halterungen oder auf instabilen und vibrierenden Oberflächen oder Wänden. Dies können zu Beschädigungen des Produkts führen.
- Verwenden Sie zur Montage des Axis-Produktss geeignete Werkzeuge. Eine übermäßig Kraftaufwendung kann das Produkt beschädigen.
- Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch.
- Verwenden Sie nur Zubehör, das den technischen Spezifikationen des Produkts entspricht. Dieses ist von Axis oder Drittanbietern erhältlich.

• Die Installation und die Entfernung von AXIS T8123-E/T8124-E davon ausschließlich von qualifiziertem Personal ausgeführten werden.

Das Produkt ist nur für die Installation an einem Ort mit beschränktem Zugang vorgesehen.
- Dieses Produkt ist nicht davon vorgesehen, ein permanenter Teil der Gebäudefrektur zu sein.
- Lesen Sie these Installationshandbuch bevor Sie AXIS T8123-E/F8124-E mit der Stromquelle verbinden.
- Halten Sie sich an die grundlegenden Sicherheitsmaßnahmen für elektrische Arbeiten, wenn immer Sie AXIS T8123-E/T8124-E an die Steckdose anschließen.
Das Stromkabelarf nicht an der Gebaudeoberflachebefestigt noch durch Wande,Decken,Boden oder ahnliche Öffnungen in der Gebaudestruktur geführt werden.
- Es mussen Maßnahmen ergriffen werden, um physische Schäden an der Stromversorgung zu verhindern, einschließlich einer ordnungsgemäßen Verlegung.
- Eine falsche Spannung kann das Produkt beschädigen und eine Brandgebung darstellen. Wenn sich die angegebene Voltzahl auf dem Etikett von der Voltzahl des Netzteiles unterscheidet, dann schreiben Sie AXIS T8123-E/T8124-E nicht an eine Steckdose an.

• Nur US-Version. Alle Kabel und Verbindungen müssen mit der NFPA 70 (NEC) übereinstimmen.
• Nur US-Version. Dieses Produkt ist mit einem NEMA 5-15P-Stecker zum Anschluss an eine Abzweigschaltung ausgestattet. Wenn eine andere Anschlussmethode erforderlich ist, halten Sie sich an lokale Codes und Anforderungen für den ordnungsgemäßen Anschluss an eine Abzweigschaltung.
• AXIS T8123-E/T8124-E Wechselstrom-Stecker müssen an einen verschlossenen Kasten angeschlossen werden, um EN 60529 Level IP66 und NEMA 250 Level 4x zu erreichen.
  AXIS T8123-E/T8124-E Wechselstromleitungen mussen an eine Wandsteckdose angeschlossen werden, die in der Naha der Geräte angebracht und leicht zu erreichen sein sollte.
• Nur internationale Version. AXIS T8123-E/T8124-E Wechselstromleitungen werden durch einen externen 2-poligen Trennschalter mit der normalen Installationsverkabelung verbunden.
• AXIS T8123-E/T8124-E "DATA IN" und "DATA PWR OUT" -Ports sind abgeschirmte RJ45-Steckplätze. Sie können als „Plain Old Telephone Service" (POTS)-Buchsen verwendet werden. Nur RJ45-Datenkabel können mit diesen Steckern verbunden werden.
• Stellen Sie sicher, dass die Kabellänge von der Ethernet-Netzwerkquelle nicht länger als 100m (333 ft) ist. AXIS T8123-E/T8124-E ist kein Repeater und verstärkt kein Ethernet Datensignal.
• Verwenden Sie, falls gewünscht, einen Splitter, versicheren Sie sich, dass der Splitter an der Klemmleiste und nicht am Midspan angeschlossen ist.
  Gemäß den Blitzschutzanforderungen des Standards GR-1089-CORE entwickelt.

Wichtig

• Verwenden Sie these Axis-Produkt unter Bechtung der geltenden rechtlichen Bestimmungen.
• Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihr den Axis-Händler.
  Die Installation und die Entfernung von AXIS T8123-E/T8124-E darf ausschlieBlich von qualifizierten Mitarbeitern ausgeführrt werden.

AXIS T8123-E/T8124-E Installationsanleitung

Lieferumfang

AXIS T8123-E/T8124-E
Midspan mit vormontiertem Stromkabel (Stromkabel landesspezifisch)	International USA
Montagesatz 2X RJ45 Stecker mit AuBengewinde, wasserdicht Steckergehäuse Erdungskabel
Gedruckte Dokumente Installationsanleitung	(dieses Dokument)

Hinweis: Ethernet-Kabel, RJ45 Steckverbindungen und Montageschrauben sind nicht im Lieferumfang enthalten

Farbcode des Wechselstromkabels	Außenleiter (Phase)	Neutraleiter	Schutzerde
US-Version - NFPA 70 (NEC) Schwarz Weiß Grün
Internationale Version - IEC 60445	Braun Blau Grün/Gelb

Funktionen und Merkmale

AXIS T8123-E/T8124-E 1-Port 802.3at Gigabyte PoE Midspan für den Außenbereich speist den Strom in die Daten-Ethernet-Verkabelung ein. Dabei werden die Standards IEEE802.3at und IEEE802.3af eingehalten. Diese Leistungspegel erfolglichen den Einsatz bei einer neuen Reihe von Ethernet-basierten Anwendungen wie Videophones, 802.11n-Zugangspunkten, WiMAX-Transmitter, PTZ-Kameras und mehr. Der AXIS T8123-E/T8124-E DATA PWR OUT-Port wurde designt, um Gigabit-Ethernet-Daten und Strom über ein Standard-CAT5e-Kabel, über 4 Paare (Alt A: Kontakte 1,2(-) / 3,6(+) und Alt B: Kontakte 4,5(+) / 7,8(-) zu liefern.

Installieren der Hardware

AXIS T8123-E/T8124-E kann an der Wand oder auf einem Tisch montiert werden, indem die LÖcher an der Rückseite verwendet werden.

Beachten Sie das Folgende vor der Montage AXIS T8123-E/T8124-E an einem festen Ort:

• Decken AXIS T8123-E/T8124-E oder blockieren Sie die Luftung des Produktes nicht mit einem Fremdobjekt. Montieren Sie AXIS T8123-E/T8124-E abseits von großer Hitze und Feuchtigkeit, in einer vibrations- und staubfreien Umgebung.
• Stellen Sie sichere, dass die Länge des Kabels von der Ethernet-Netzwerkquelle ihrer Axis-Video-Produkte nicht mehr als 100 Meter (333ft) beträgt. AXIS T8123-E/T8124-E ist kein Repeater, noch wird das Ethernet-Datensignal verständrt.
• Es gibt keinen An-/Ausknopf; schlieBen Sie einfach den AXIS T8123-E/T8124-E an eine Wechselstromsteckdose in der Höhe des Gerätes, die leicht zu erreichen ist, an. Für die internationale Version von AXIS T8123-E/T8124-E Wechselstromleitungen sollenen über einen externen 2-poligen Trennschalter an die normale Verkabelung im Gebäude angeschlossen werden.

Für die Montage:

1. Mit drei Schrauben AXIS T8123-E/T8124-E festschrauben. Siehe Abb. 1 (Schraubenlocher sind mit 1, 2 und 3 markiert).

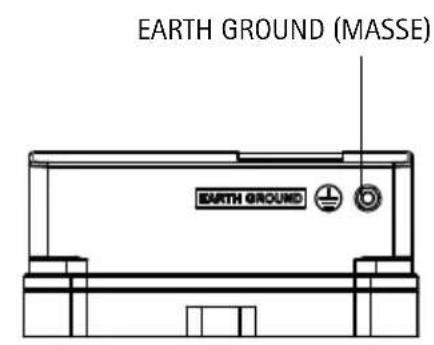

2. Ein Ende des Erdungskabels an EARTH GROUND (MASSE, siehe Abb. 1b) anschließen und das andere Ende an eine geeignete Erdungsstelle. Stellen Sie sicher, dass Schritt (2) durchgeführt wurde, bevor der Anschluss AXIS T8123-E/T8124-E an eine Stromquelle erfolgt! Verwenden Sie das mitgelieferte Erdungskabel oder ein Kabel mit gleichem oder großem Querschnitt.

Hinweis:

Achten Sie bei der Montage des AXIS T8123-E/T8124-E darauf, die passenden Schrauben und Anschlüsse für die jeweilige Oberfläche zu verwenden (Holz, Beton usw.). Entfernen Sie die vier vormontierten Schrauben, die in allen Ecken des Produktes nicht, da es die Garantie des Produktes verletzt.

Abb.1

Abb. 1b

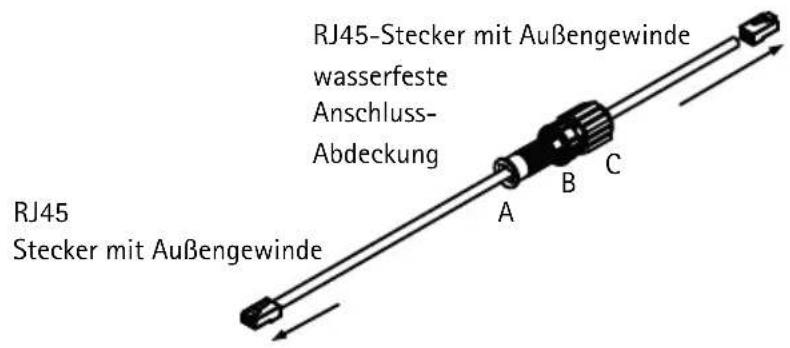

1. Ziehen Sie die Abdeckung des Wasserfesten Steckers mit Außengewinde (A, B und C) auf das Ethernet-Kabel. Siehe Abb. 3.

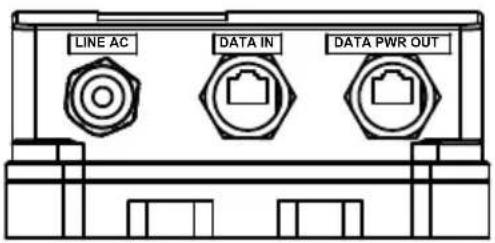

2. Stecken Sie das Ethernet-Kabel in DATA IN Siehe Abb. 2:
3. Ziehen Sie den Stecker (A) über den RJ45-Stecker mit AuBengewinde, der mit DATA IN verbunden ist. Siehe Abb. 3:
4. Ziehen Sie das Gehäuse (B) über den Stecker und die Schraube (nur handfest). Siehe Abb. 3.
5. Ziehen Sie die Abdeckung (C) über den Anschluss und die Schraube (nur handfest). Siehe Abb. 3.
6. Wiederholen Sie die Schritte 2 bis 6 für DATA PWR OUT

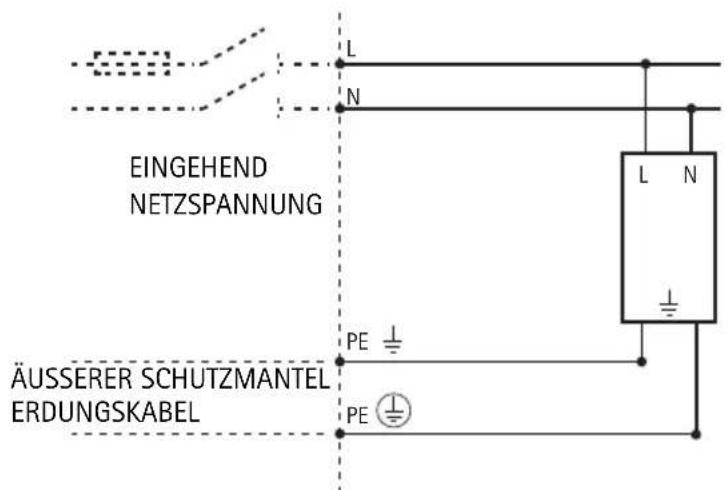

7. Verbinden Sie AXIS T8123-E/T8124-E mit einer Wechselstromleitung (100-240 VAC) unter Beachtung der Informationen in den Verfahrensgarantien. Nur internationale Version. Siehe Abb. 4.

Hinweis:

Verwenden Sie keine Crossover-Kabel zwischen AXIS T8123-E/T8124-E Ausgangs-Port und Verbraucher.

Abb.2

Abb.3

Abb. 4

Spezifikationen

Umgebung

Modus Temperatur Relative		Luftfeuchtigkeit	IP-Klasse
Betrieb AXIS T8123-E	-40 °C bis 50 °C bei 30 Watt	10 bis 100% (kondensierend)	IP66
	-40 °C bis 65 °C bei 15,4 Watt
Betrieb AXIS T8124-E	-40 °C bis 50 °C bei 60 Watt
	-40 °C bis 65 °C bei 30 Watt
Lagerung -40 °C	bis 85 °C	Maximal 95% (nicht kondensierend)	k.A.

Elektrisch

Eingangsspannung 100-240 V Wechselstrom (50/60 Hz)
Eingangsstrom AXIS T8123-E 1 Ampere (max.)
Eingangsstrom AXIS T8124-E 2 Ampere (max.)
Verfügbare Ausgangsleistung (max.) AXIS T8123-E 30 Watt
Verfügbare Ausgangsleistung (max.) AXIS T8124-E 60 Watt
Ausgangsnennspannung 55 V Gleichstrom

Schnittstelle

Eingang (DATA IN): Ethernet 10/100/1000Base-T	RJ45-Buchse
Ausgang (DATA PWR OUT): Ethernet 10/100/1000Base-T, plus 55 VDC	RJ45-Buchse mit Gleichstrom-Spannung an den Kabelpaaren 1-2 &t 3-6 &t 4-5 &t 7-8.
Stromkabel (LEITUNG WECHSELSTROM) Vormontiertes Netzkabel (3 Meter)

Farbcode des Wechselstromkabels Außenleiter (Phase)	Neutraleiter	Schutzerde
US-Version - NFPA 70 (NEC) Schwarz W	Weiß Grün
Internationale Version - IEC 60445 Braun	Blau	Grün/Gelb

Fehlerbehebung

Symptom Abhilfemaßnahmen

AXIS T8123-E/T8124-E startet nicht	1. Sicherstellen, dass ein zuverlässiges Stromkabel verwendet wird. 2. Überprüfen Sie, dass die Spannung an der Stromversorgung zwischen 100-240 VAC liegt. 3. Entfernen und strecken Sie den Strom erneut ein und überprüfen Sie die Anzeigen am betriebenen Gerät während des Startvorgangs.
Eine Port-Anzeige am betriebenen Gerät leuchtet nicht und das Gerät Funktioniert nicht	1. Überprüfen Sie, ob der Midspan Geräte erkennt. 2. Überprüfen Sie, ob das Gerät für den PoE-Betrieb geeignet ist 3. Überprüfen Sie, dass Sie eine Standardkategorie 5/5e/6, ein nicht gekreuztes Drahtkabel mit vier Paaren verwenden. 4. Wenn ein externer Power-Splitter verwendet wird, ersetzen Sie diesen mit einem bekannten Funktionierenden Splitter. 5. Versichern Sie sich, dass das Eingangs-Ethernet-Kabel mit dem DATA IN-Port verbunden ist. 6. Überprüfen Sie, dass das Gerät mit dem DATA PWR OUT-Port verbunden ist. 7. Versuchen Sie, dasselbe betriebene Gerät an einen anderen Midspan anzuschreiben. Wenn das Funktioniert, liegt das Problem vermutlich an einem fehlerhaften Port oder einer fehlerhaften RJ45-Verbindung. 8. Überprüfen Sie, dass es keinen Kurzschluss an einem der Twisted-Pair-Kabel oder an dem RJ45-Stecker gibt.
Das Endgerät Funktioniert, aber es besteht keine Datenverbindung	1. Überprüfen Sie, dass die Port-Anzeige an dem betriebenen Gerät immer leuchtet. 2. Wenn eine externer Power-Splitter verwendet wird, ersetzen Sie diesen mit einem bekannten Funktionierenden Splitter. 3. Überprüfen Sie, dass Sie für diese Verbindung eine gerichtete (nicht crossover) Standard-UTP/FTP-Verkabelung der Kategorie 5 mit allen vier Paaren verwenden. 4. Überprüfen Sie, dass die Länge des Ethernet-Kabels nicht mehr als 100 Meter von der Ethernet-Quelle bis zum/r Verbraucher/Gegenstelle beträgt. 5. Versuchen Sie, dasselbe betriebene Gerät an einen anderen Midspan anzuschreiben. Wenn das Funktioniert, liegt das Problem vermutlich an einem fehlerhaften Port oder einer fehlerhaften RJ45-Verbindung.

Garantie

Informationen zur Garantie der Axis Produkte und hierzu verbundene Informationen, finden Sie unter www-axis.com/warranty
