MANUALE UTENTE 5012014 AXIS

Contenuto della confezione

• PoE Midspan
• Cavo di alimentazione
• Due staffe di montaggio su rack da 19 pollici
• Quattro viti a testa piatta Philips M4 x 8 mm
  Dichiarazione di garanzia AXIS
• 4 gommino antigraffio
• M an u a l e

Informazioni sulla sicurezza

Leggere attendamente le informazioni riportate di seguito prima di installare e collegare il systema a una fonte di alimentazione.

Note: L'installazione, la sostituzione e l'assistenza dell'apparecchiatura (in conformità con IEC 60950 e AS/NZS 3260) devono essere eseguite solo da personale qualificato. Negli Stati Uniti il sistema deve essere installato in conformità al codice NEC (National Electric Code) statunitense o nazionale.

Precauzioni

1. L'edificio in cui viene utilizzato quello prodotto deve disporte di un interrettore di circuito o un fusibile di potenza non superiore a 15 A per 120 V CA (Stati Uniti) o 10 A per 230 V CA (internazionale). La struttura dell'edificio deve proteggere il dispositivo AXIS PoE Midspans 8P/16P da sovratensioni o cortocircuito.
2. Leggere la procedura relativa all'instrumentazione dell'hardware Midspan prima di collegare il dispositivo AXIS PoE Midspans 8P/16P a una fonte di alimentazione (inclusi i requisiti relativi ai cavi di alimentazione).
3. Per evitare il surriscaldamento del dispositivo AXIS PoE Midspans 8P/16P, non utilizzato il prodotto in aree con temperatura ambiente superiore al valore consigliato pari a 104^ / 40^ . Lasciare uno spazio, da 7,6 a 10,2 cm (da 3 a 4 pollici), attorno a tutte le aperture di ventilazione.
4. Non impilare il telaio su altre apparecchiature per supportarne il peso. L'apparecchiatura montata su mensola richiede una superficie solida e resistente. Non spingere o tirare il prodotto Midspan durante l'installazione.
5. Il dispositivo AXIS PoE Midspans 8P/16P è costituito da due file di porte dati e alimentazione, che utilizzato prese per dati RJ-45. Non collegare cavi Telefonici a queste porte, ma solo cavi per dati RJ-45.

6. Non utilizzato ilsystema AXIS PoE Midspans 8P/16P oppure collegare o scollegare i cavi in presenza di fulmini.

7. Deve essere possibile accedere in qualsiasi momento alla combinazione spina/presa CA o CC poiché si tratta del principale dispositivo di disconnessione del prodotto.

8. Prima di effettuare la manutenzione del prodotto, scollegare sempre il prodotto alla fonte CA.
9. Per lo smaltimento di quello prodotto rispetto are leggi e i regolamenti nazionali appropriati.

Requisiti per i cavi di alimentazione

I cavi di alimentazione devono soddisfare i requisiti previsti nel paese in cui viene utilizzato il prodotto.

Stati Uniti e Canada

• Questo cavo deve disponre di una capacité di corrente nominale pari ad almeno 10A.
• Il cavo deve essere APPROVATO da CSA o UL.
• Il requisito minimo per il cavo flessibile è:

18AWG（10A）
- Conduttore a tre poli (fase, neutro e terra)
- Tipo SV (Stranded Vacuum Rubber Jacketed), SJ (Stranded Junior Rubber Jacketed), SVT (Stranded Vacuum Rubber Jacketed Thermoplastic) o SJT (Stranded Junior Thermoplastic)
- "La presa deve essere collegata a terra con una configurazione NEMA 5-15P (15A, 125 V) o NEMA 6-15P (15A, 250 V).

Europa e Sud America

Svizzera: la spina di alimentazione deve essere conforme a SEV/ASE 1011.

Danimarca: la spina di alimentazione deve essere conforme alla sezione 107-2-D1, DK2-1a o DK2-5a standard.

Regno Unito: il dispositivo Midspan è supportato nel documento di APPROVAZIONE generale (sezione 16.16.060), NS/G/12345/J100003, per la connessione indiretta a un sistema di telecomunicazione pubblico

Francia e Perù: quello dispositivo non può essere alimentato da apparecchiatura IT. Nel caso di un dispositivo alimentato da apparecchiatura IT, l'unità deve essere alimentata da 230 V tramite un trasformatore di isolamento con rapporto 1:1 e il collegamento secondario (neutro) deve essere collegato a terra correttamente.

• Il dispositorio Midspan deve avee accesso a una presa elettrica. Per togliere l'alimentazione dal dispositorio, scollegare il cavo di alimentazione alla presa.
• Il cavo flessibile di collegamento al dispositivo Midspan deve disporre di una configurazione per il collegamento a un connettore di ingresso EN60320/IEC320.
• In conformità alle specifiche EN60950/IEC 950, quello dispositivo funzioni in condizioni SELV (Safety Extra Low Voltage). Le condizioni sono vere se l'apparecchiatura e il dispositivo collegato funzionano in condizioni SELV.
• Il dispositivo AXIS PoE Midspans 8P/16P soddisfa i requisiti UL/cUL per lo standard di sicurezza EN60950 indicate sul lato posteriori del prodotto.

Installazione dell'hardware

Aspetto

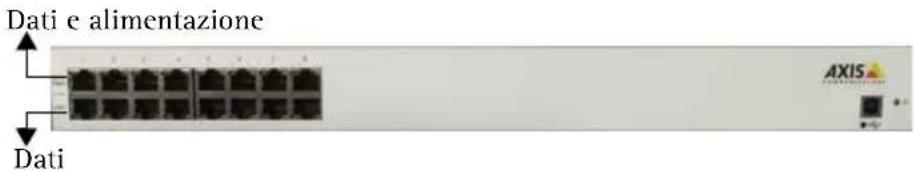

Lato anteriore di Midspan AXIS PoE 16P

Connettore di alimentazione CA nella parte pos

Portedi ingressodei dati

Il dispositivo AXIS PoE Midspans 8P/16P dispone di porte di ingressso dei dati 10Base-T/100Base-TX con una configurazione a collegamento diretto. Queste porte trasportano dati Ethernet (Tx/Rx) su coppie a due cavi standard (pin 1/2 e 3/6 ).

Porte di uscita dati e alimentazione

Queste portedisdispositivoAXIS PoE Midspans 8P/16P dispongono di una configurazione a collegamento diretto e sono progettate per il trasporto di alimentazione CC e dati Ethernet su coppie a due cavi standard (pin 1 / 2 e 3 / 6 ;PoE modalita A).

Installazione

Collegamento dei cavi di alimentazione

Il cavo di alimentazione CA è collegato al connettore di alimentazione CA situato sul lato posteriori del dispositivoAXIS PoE Midspans 8P/16P e alla presa di corrente.

Collegamento dei cavi Ethernet

Le porte nel pannello anteriore del prodotto vengono configurate come porte di "passaggio" per tutti gli 8/16 connettori RJ-45. Utilizzare cavi di categoria 5 per i collegamenti.

1. Collegare i cavi dall'interruttore Ethernet alle porte dati - nella fila inferiore del dispositivo AXIS PoE Midspans 8P/16P.
2. Collegare i cavi dai dispositivi alimentati da IEEE 802.3af alle porte dati e alimentazione correspondenti nella fila superiore del dispositivo AXIS PoE Midspans 8P/16P.

Accensione

I dispositivi AXIS PoE Midspans 8P/16P vengono alimentati dal cavo di alimentazione. Per applicare o togliere l'alimentazione al prodotto, collegare o scollegare il cavo di alimentazione CA dal connettore di alimentazione CA sul lato posteriori dell'unità.

Con l'alimentazione CA l'unità viene avviata e le ventole interne sono attive. Il dispositorio esegue un test di accensione rapido, che impiega meno di 10 secondi. Durante quello periodo, tutte le porte vengono disattivate inizialmente e gli indicatori delle porte si illuminano. Ulteri informazioni sulla sequenza di LED delle porte vengono fornite nella sezione specifica riportata di seguito. Le porte ora funzionano in condizioni normali.

Indicatore LED

Indicatori	Condizioni
	Disattivato Verde Arancione
		statico lampeggiante		statico lampeggiante
LED di alimentazione	Dispositivo Midspan non alimen-tato	Dispositivo Midspan ali-mentato	n/d n/d n/d
Dati e alimentazione	Porta disat-tivata	Porta colle-gata	Porta colle-gata; porta dati scolle-gata	Errore della porta	Porta scolle-gata, ma attivata

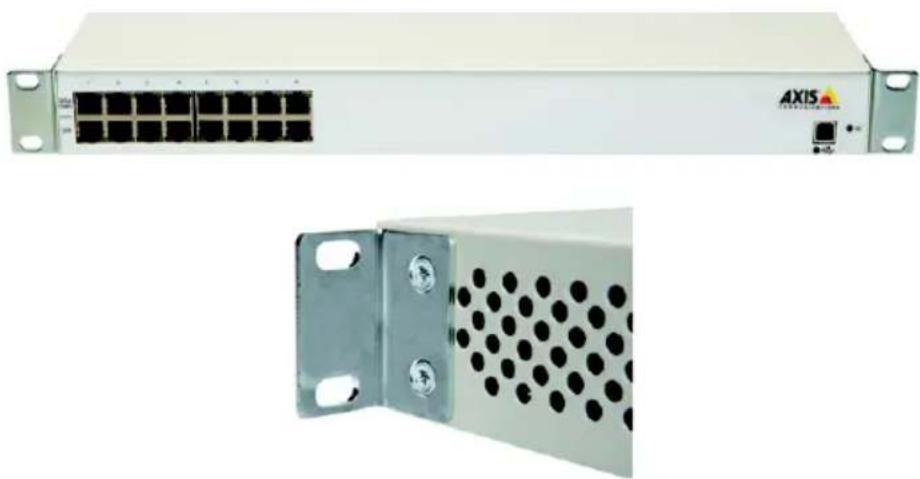

Installazione con montaggio su rack

Posizione il dispositivo Midspan su rack. Disporre la staffa di montaggio nei fori delle viti correspondenti sul dispositivo Midspan. Mantenere visible l'area di avvitamento per l'inserire e quando serrare le viti.

Caratteristiche tecniche

Parametri Specifiche
Caratteristiche meccaniche
Dimensioni Lunghezza pari a 438 mm (17,25 pollici)Larghezza pari a 228 mm (8,98 pollici)Altezza pari a 44,5 mm (1,75 pollici)Peso pari a 4,08 kg (9 libbre)
Specifiche ambientali
Temperatura Funzionamento: da 0°C a +40°C (da 32°F a 104°F)Non funzionamento: da -25°C a +65°C (da -77°F a 149°F)
Umidità relativa Funzionamento: da 5%a 90%Non funzionamento: da 5% a 90%
Dissipazione di calore massima deldispositivo AXIS PoE Midspans 8P/16P	modalità AC =125 W
Specifiche elettriche
Intervallo della tensione di ingresso CA da 100 V CA a 240 V CA
Intervallo di tensione di ingresso CA da 90 V CA a 264 V CA
Corrente di ingresso CA 5,5A (rms) al carico massimo
Frequenza di ingresso CA da 47Hz a 63Hz
Corrente di spunto massima 30A per 115V CA al carico massimo60A per 230 V CA al carico massimo
Tensione in uscita CA 480: 50 V CC56 V CC: 56 V CC
Carico massimo corrente 480: 0,32A56 V CC: 0,275A
Corrente in uscita, per porta 15,4 W (nonsupere la corrente in uscita totale)
Corrente in uscita totaleN. di porte: 8 - 125 W max, 16 - 250 W max
Tensione in uscita nominaleda 44 V CC a 57 V CC
Approvazioni	cUL/ULTUVCE

Risoluzione dei problemi

Se si verificano problemi con Midspan, fare riferimento alla tabella riportata di seguito. Le soluzioni fornite consentono di risolverve solo problemi di lieve entità. Se il problema riscontrato non è elencato, contattare la sede locale per ulteriore assistenza tecnica.

Problema Soluzioni possibili
Il dispositivo Midspan non si accende	1. Verificare che il cavo di alimentazione CC sia collegato.2. Verificare che il cavo di alimentazione CC sia in buone condizioni.3. Se nessuno dei casi descritti è il problema, scollegare il cavo di alimentazione CA ed eseguire di nuovo il collega-mento. Osservare i LED delle porte per verificare la cor-retta accensione.
LED CA non acceso Verificare	che il dispositivo Midspan sia collegato corret-amente a una fonte di alimentazione CA.
Il LED della porta dati e alimentazione non è illu-minato di colore verde	Verificare che le porte siano collegate a una rete.Verificare quanto segue:1. L'alimentazione viene applicata al dispositivo Midspan.2. Il cavo Ethernet di rete è collegato alla porta dati.3. Il cavo Ethernet del dispositivo alimentato è collegato alla porta dati e alimentazione.4. Viene utilizzato il tipo corretto di cavo Ethernet; non utilizzato un cavo Ethernet di tipo crossover.5. Le coppie di cavi sono collegate alle porte corrispon-denti.
