MODE D'EMPLOI 5012014 AXIS

Contenu de l'emballage

Midspan PoE
Cable secteur
- Deux supports de montage en baie de 19 pouces
- Quatre vis à tête plate Philips M4 x 8 mm
- Déclaration de garantie AXIS
- 4 pieds en caoutchouc
- Ma n u e l

Informations de sécurité

Veuillez lire attentivement les informations qui suivent avant d'instructor et de connecter le système à une source d'alimentation.

Remarque: Seul le personnel de maintenance qualifié et formé (conformément aux normes IEC 60950 et AS/NZS 3260) est autorisé à installer, replacer ou dépanner le matériel. Installez le système conformément aux procédures en vigueur dans votre pays, ou au U.S. National Electric Code si vous étés aux États-Unis.

Précautions

1. Le bâtiment dans lequel ce produit doit être utilisé doit être muni d'un fusible ou d'un disjoncteur n'exçédant pas 15 A pour 120 Vca (États-Unis) ou 10 A pour 230 Vca (international). L'installation du bâtiment doit protéger le midspan AXIS PoE 8P/16P des surf extensions et des courts-circuits.
2. Consultez la procédure d'installation du matériel avant de connecter le midspan AXIS PoE 8P/16P à une source d'alimentation (notamment les conditions relatives au cable d'alimentation).
3. N'utilisez pas le produit dans un local dépassant la température ambiente maximale recommendée de 40^ / 104^ , afin d'eviter la surchauffe du midspan AXIS PoE 8P/16P. Prévoyez un dégagement d'au moins 7,6 à 10,2 cm (3 à 4 pouces) au niveau de tous les évents.
4. N'empilez pas le chassis sur d'autres apparèils afin d'en soutenir le poids. L'équipement monté sur étagère nécessite une surface stable et résistante. Ne pousse pas ou ne tirez pas sur le midspanpendant que vous l'installez.
5. Le midspan AXIS PoE 8P/16P comporte deux rangiées de ports « Données » et « Données & Alimentation ». Ces ports utilisent des connecteurs de données RJ-45. Ne connectez pas de cables téléphoniques à ces ports. Connectez-y uniquement des cables de données RJ-45.

6. Ne travailliez pas sur le système midspan AXIS PoE 8P/16P et ne connectez ou ne déconnectezaucun cable en cas d'orage.

7. La combinaison fiche/prise CA ou CC doit être accessible à tout moment, car elle constitue le principal dispositif de déconnexion du produit.

8. Avant toute intervention sur le produit, débranchez-le toujours de sa source de CA.
9. Adhérez à la réglementation nationale appropriée pour la mise au rebut du produit.

Conditions requises pour les cables d'alimentation

Les câbles d'alimentation doivent être conformes aux conditions requises par le pays dans lequel ils sont utilisés.

États-Unis et Canada

• Le cable doit supporter au minimum une intensité nominale de 10 A.
• Le cable doit être agrée CSA ou UL.
• Les conditions minimales suivantes sont requises pour le cable flexible :

18AWG（10A）
- Trois conducteurs (phase, neutre, terre)
- Type SV (Stranded Vacuum Rubber Jacketed), SJ (Stranded Junior Rubber Jacketed), SVT (Stranded Vacuum Rubber Jacketed Thermoplastic) ou SJT (Stranded Junior Thermoplastic)
- "La prise doit être mise à la terre avec une configuration NEMA 5-15P (15 A, 125 V) ou NEMA 6-15P (15 A, 250 V).

Europe et Amérique Suisse : la prise d'alimentation doit être conforme à la norme SEV/ASE 1011. du Sud

Danemark : la prise d'alimentation doit être conforme à la section 107-2-D1 de la norme DK2-1a ou DK2-5a.

Royaume-Uni : La reglementation relative au midspan est traitée dans le General Approval (section 16.16.060) NS/G/12345/J100003 sur les connexions indirectes à un système de télécommunications publiques.

France et Pérou : Aucun matériel informatique ne peut alimenter cet apparéil. Dans le cas d'un apparéil alimenté par un système informatique, l'unité doit être alimentée à 230 V par l'intérémiaire d'un transformateur de séparation représentant un rapport de 1:1 et la connexion secondaire (Neutre) doit bénéficier d'une mise à la terre correcte.

• Le midspan doit avoir accès à une prise de courant. Débranchez le cable d'alimentation de la prise pour couper l'alimentation de l'appareil.
• Le cable flexible qui se connecte au middspan doit partager une configuration appropriée à un branchement sur un connecteur d'entrée EN60320/IEC320.
• Selon les specifications de la norme EN60950/IEC 950, cet apparéil fonctionne dans des conditions SELV (Safety Extra Low Voltage). Ces conditions sont remplies si l'équipement et l' apparéil connecté fonctionnent dans des conditions SELV.
• Le middspan AXIS PoE 8P/16P est conforme UL/cUL selon la norme de sécurité EN60950. Ces informations apparaissent à l'arrête du produit.

Installation du matériel

Aspect

Face avant du middspan AXIS PoE 16P

Données et alimentation

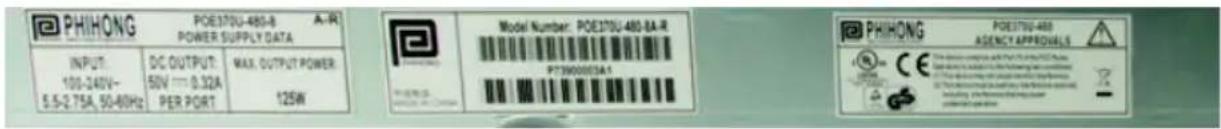

Connecteur d'alimentation CA à l'arrière

Ports d'entrée de données

Le midspan AXIS PoE 8P/16P comporte des ports d'entrée de données 10Base-T/100Base-TX à raccordement direct. Ces ports acheminent des données Ethernet (transmission/reception) sur les paires 2 fils standard (broches 1/2 et 3/6).

Ports de sortie données et alimentation

Les ports de données et d'alimentation du middspan AXIS PoE 8P/16P représentant une configuration à raccordement direct. Ils sont concus pour acheminer des données Ethernet et du courant continu sur les paires 2 fils standard (broches 1/2 et 3/6; PoE mode A).

Installation

Connexion des cables d'alimentation

Le cable d'alimentation CA se branche sur le connecteur d'alimentation CA situé sur la face arrière du midspan AXIS PoE 8P/16P et sur la prise de courant.

Connexion des cables Ethernet

Les ports présents sur le panneau avant du produit sont configurés en tant que ports d'acheminement pour l'ensemble des huit/seize connecteurs RJ-45. Utilisez des cables de catégorie 5 pour étabir les connexions.

1. Connectez les cables entre le commutateur Ethernet et les ports de données, dans la rangée inférieure du midspan AXIS PoE 8P/16P.
2. Connectez les cables entre les appareils IEEE 802.3af et les ports de données et d'alimentation correspondants, dans la rangée supérieure du midspan AXIS PoE 8P/16P.

Mise sous tension

Le midspan AXIS PoE 8P/16P est alimenté par le cable secteur. Pourmettre le midspan sous tension ou hors tension, branchez le cable d'alimentation CA sur le connecteur CA situé à l'arrière de l'unité ou débranchez-le.

Dès qu'elle est alimentée en CA, l'unité démarre et les ventilateurs internes s'activent. L'appareilprocède à un bref test à la mise sous tension, qui dure moins de dix secondes. Pendant cette période, les ports sont désactivés et leurs témoins lumineux s'allument. La séquence des témoins DEL des ports est fournie dans la section ci-dessous - Témoin DEL. Les ports fonctionnent ensuite dans des conditions normales.

Témoin DEL

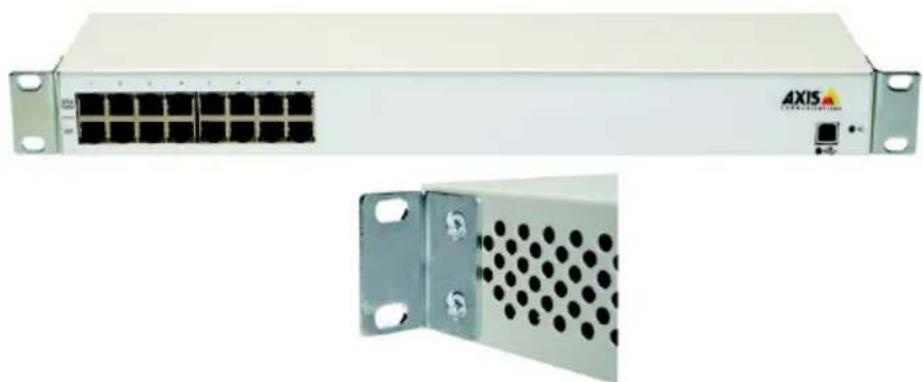

Installation en baie

Témoins	Conditions
	Déactivé Vert Orange
		statique clignotant statique clignotant
Témoin DEL d'alimentation	Midspan hors tension	Midspan sous tension	Ne s'applique pas	Ne s'appliquè pas	Ne s'applique pas
Données et alimentation	Port désactifé	Port connecté	Port connecté ; port de données déconnecté	Erreur sur le port	Port déconnecté, mais activé

Placez le midspan sur la baie. Alignez le support de montage sur les trous de vis correspondants du midspan. Laissez les zones de vissage visibles pour insérer les vis, puis serrez-les.

Caracteristiques techniques

Paramètres Spécifications
Spécifications mécaniques
Dimensions Longueur 438 mm (17,25 pouces)Largeur 228 mm (8,98 pouces)Hauteur 44,5 mm (1,75 pouce)Poids 4,08 kg (9 livres)
Spécifications d'environnement
Température Sous tension : de 0 à 40 °C	(de 32 à 104 °F)Hors tension : de -25 à +65 °C (de -77 à 149 °F)
Humidité relative Sous tension : de 5 à 90 %	Hors tension : de 5 à 90 %
Dissipation maximale de chaleur du midspan AXIS PoE 8P/16P	Mode CA =125 W
Spécifications électriques
Tension nominale alternative d'entrée De 100 à 240 Vca
Gamage des tensions alternatives d'entrée	De 90 à 264 Vca
Courant alternatif d'entrée Intensité max.	5,5 A (rms)
Fréquence alternative d'entrée De 47 à 63 Hz
Courant d'appel max. 30 A pour 115 Vca	à intensité max.60 A pour 230 Vca à intensité max.
Tension alternative de sortie 480: 50 Vcc	56 Vcc : 56 Vcc
Intensité maximale 480: 0,32 A	56 Vcc : 0,275 A
Puisance de sortie, par port 15,4 W (ne	doit pas excéder la puissance de sortie maximale)
Alimentation de sortie totale Nbre de ports : 8 - 125 W max, 16 - 250 W max
Tension nominale de sortie De 44 à 57 Vcc
Homologations	cUL/ULTUVCE

Dépannage

Si des problèmes survennent au niveau du midspan, consultez le tableau ci-dessous. Les solutions de dépannage fournies ne peuvent s'appliquer qu'aux problèmes mineurs. Si le problème que vous rencontres ne figure pas dans la liste, contactez notre représentant local pour bénéficiair d'une assistance technique.

Problème Solutions possibles
Le midspan ne s'allume pas.	1. Assurez-vous que le cable d'alimentation CA est branché.2. Assurez-vous que le cable d'alimentation CA est en bon état.3. Si le problème ne correspond àaucun des deux cas précédents, débranchez le cable d'alimentation CA et rebranchez-le. Observe les témoins DEL des ports pour vérifier leur mise sous tension.
Témoin DEL de CA étéint	Assurez-vous que le midspan est bien branché sur une source d'alimentation CA.
Le témoin DEL du port Données et alimentation n'est pas allumé en vert	Assurez-vous que les ports sont connectés à un réseau.Vérifiez les points suivants :1. Le midspan est sous tension.2. Le cable réseau Ethernet est connecté au port de données.3. Le cable Ethernet de l'appareil sous tension est connecté au port Données et alimentation.4. Le type correct de cable Ethernet est utilisé ; n'employez pas de cables Ethernet de type inverseur.5. Les paires de câbles sont connectées aux ports correspondants.
