MANUAL DE USUARIO 5012014 AXIS

Contenido del paquete

• Toma intermedia PoE
• Cable de alimentación
• Dos soportes de montaje para bastidor de 19 pulgadas
• Cuatro tornillos Philips de cabeza plana M4 x 8 mm
• Declaración de garantía de AXIS
  4topesde goma
• M a n u a l

Información de seguridad

Lea atentamente este manual antes de instalar y conectar el sistema a una toma de corriente.

Nota. Sólo el personal de servicios calificado y formado (conforme a las normas IEC 60950 y AS/NZS 3260) debe instalar, sustituir o reparar el equipo. Instale el sistemas según el número electrico de su país o, si se encuesta en EE.UU., según el U.S. National Electric Code.

Precauciones

1. El edificio donde vaya a utiliserse este producto debe tener un fusible o un cortacircuitos de menos de 15 A si la tension es de 120V CA (EE.UU.) o de menos de 10 A si la tension es de 230V CA (internacional). La instalacion del edificio debe proteger las Tomas intermedias PoE de 8 y 16 puertos de AXIS ante sobrecorrientes o cortocircuitos.
2. Lea el procedimiento de configuración del hardware de lasclerosis intermedias antes de conectar las Tomas intermedias PoE de 8 y 16 puertos de AXIS a una toma de corriente (incluidos los requisitos para los cables electricos).
3. Para evaporar el sobrecalentimiento de las Tomanas intermedias PoE de 8 y 16 puertos de AXIS, no utilise el producto en una zona que supere la temperatura ambiente recommendada maxima de 40^ (104^) . Deje un espacio de como minimum entre 7,6 y 10,2 cm (entre 3 y 4 pulgadas) alrededor de todas los orificios de ventilacion.
4. No coloque la carcasa sobre ningún(other equipo de forma que este soporte su peso. Para montar un equipo en estantes, se necesita una superficie estable y duradora. No empuje la toma intermedia ni tire de ella durante la instalación.

5. Las Tomas intermedias PoE de 8 y 16 puertos de AXIS se componen de dos filas de puertos de "Datas" y de "Datas y alimentación". Los puertos usan tomas de datos RJ-45. No connecte cables de téléphone a这些东西 puertos. Conecte únicamente cables de datos RJ-45 a estas tomas.

6. En caso de tormenta electrica, no trabajo en el sistema de Tomas intermedias PoE de 8 y 16 puertos de AXIS ni conecte o desconnecte cables.

7. Se debe poder acceder a la combinacion de enchufe/toma de CA o CC en todo momento,lisho que es el dispositivo principal de desconexión del producto.
8. Antes de reparar el producto, desconectelo de la toma de CA.
9. A la hora de(deschar este producto, respete la legislacion y la reglamentacion naciales correspondientes.

Requisitos para los cables electricos

Los cables electricos deben cusplir los requisitos del pays en el que se utilizes.

EE.UU. y Canada • El cable doit tener una intensidad de corriente minima de 10 A.

• Debekeeping con la homologación de CSA o UL.
• El requisito minimo para el cable flexible es de:

18 AWG (10 A)
- Tres conductores (linea, neutro, tierra)
- Tipo SV (armado al vacio con cubierta de goma), SJ (armado simple con cubierta de goma), SVT (armado al vacio con cubierta de goma termoplástica) o SJT (armado simple termoplástico)
- "El enchufe debe tener toma de tierra con una configuracion NEMA 5-15P (15 A, 125 V) o NEMA 6-15P (15 A, 250 V).

Europa y Sudamérica

Suiza: El enchufe de alimentacion debe cumplir la norma SEV/ASE 1011.

Dinamarca: El enchufe de alimentacion debe cumplir con el articulo 107-2-D1, de la norma DK2-1a o DK2-5a.

Reino Unido: La toma intermedia está cubierta por la General Approval (articulo 16.16.060), NS/G/12345/J100003, para la conexión indirecta a un sistema de telecomunicaciones Pública.

Francia y Perú: El equipo de TI no pueda alimentar este dispositivo. En el caso de un dispositivo alimentado atramés del equipo de TI,launidaddebecirciruna corriente de 230V atramés de un transformadoraislante con un coeficiente de 1:1 ycontar con una conexión secundaria (neutra) con una toma de tierra adecuada.

• La toma intermediaDebe tener acceso a una toma de corriente.
  Desconecte el cable de alimentacion de la toma para desenergizar el dispositivo.
• El cable flexible que se conecta a la toma intermedia debe tener una configuracion que permita connectarlo a un conector EN60320/IEC320.
• Según las specifications de la norma EN60950/IEC 950, este dispositivo funciona con un voltaje extrabajo de seguridad (SELV, por sus siglas en inglés). Este se cumple si tanto el equipo como el dispositivo connectado funciona con un SELV.
• Las Tomas intermedias PoE de 8 y 16 puertos de AXIS cumplen la norma de seguridad UL/cUL per EN60950. Así se indica en el panel posterior del producto.

Configuración del hardware

Aspecto

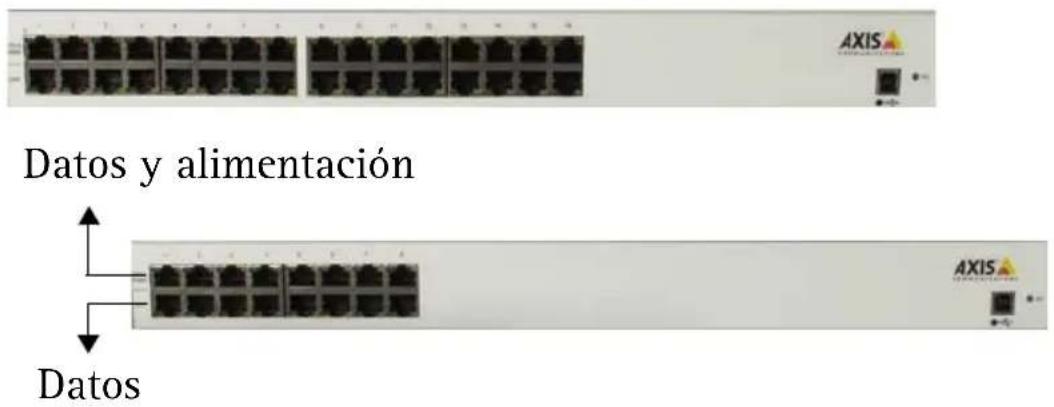

Panel frontal de la toma intermedia AXIS PoE 16P

Conector de CA del panel posterior

Puertos de entrada de datos

Las Tomas intermedias PoE de 8 y 16 puertos de AXIS incorporeallos puertos de entrada de datos 10Base-T/100Base-TX con una configuracion de hilos directos. Estos puertos transportan datos Ethernet (Tx/Rx) por los pares de 2 hilos estandar (pines 1 / 2 y 3 / 6 ).

Puertos de salute de datos y corriente

Los puertos de datos y corriente de las Tomas intermedias PoE de 8 y 16 puertos de AXIS tienen una configuración de hilos directos. Han sido disnados para transportar datos Ethernet y corriente directa por los pares de 2 hilos estándar (pines 1/2 y 3/6 , modo A de PoE).

Instalación

Conexión de los cables de corriente

El cable de corriente alterna se conecta al conector de CA ubicado en el panel posterior de las Tomas intermedias PoE de 8 y 16 puertos de AXIS y la toma de corriente.

Conexión de cables Ethernet

Los puertos del panel frontal del producto está configurados como puertos "de encaminamiento" para todos los conectores RJ-45 (8 o 16). Para realizar las conexiones, utilise cables de CATEGORY 5.

1. Conecte cables entre el commutador Ethernet y los puertos de datos, en la fila inferior de las Tomas intermedias PoE de 8 y 16 puertos de AXIS.
2. Conecte los cables entre los dispositivos con alimentacion IEEE 802.3af y los puertos de datos y corriente correspondientes de la fila superior de las Tomas intermedias PoE de 8 y 16 puertos de AXIS.

Encendido

Las Tomas intermedias PoE de 8 y 16 puertos de AXIS reciben alimentacion a工程技术 del cable de corriente. Para energizar la toma intermedia, connecte el cable de CA al conductor de CA del panel posterior de la unidad. Para desnergizarla, desconnecte el cable de CA del conductor de CA del panel posterior de la unidad.

Al recibir CA, launidad se enciende y seactivan los ventiladores internos. El dispositivo ejecta una prueba rápida de alimentación que dura menos de 10segundos.En ese periodo, inicialemente se deshabilitan todos los puertos y se iluminan los indicadores de los puertos. La secuencia de los LED de los puertos se muestra en el apartado suiviente (Indicadores LED).A continuación,los puertos functionan en conditiones normales.

Indicadores LED

Indicadores	Condiciones
	Desactivado	Verde Naranja
		estálico parpaideante estálico parpadeante
LED de alimentación	Toma intermedia apagada	Toma inter-media encendida	n/d n/d n/d
Datas y corriente	Puerto deshabil-tado	Puerto conectado	Puerto conectado; puerto de datos desconectado	Error en el puerto	Puerto desconectado, pero fácilado

Instalación con montaje en bastidor

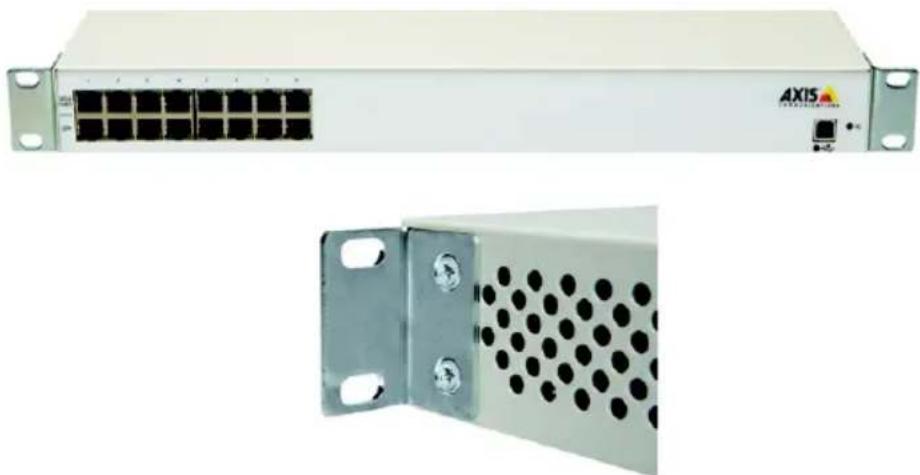

Coloque la toma intermedia en el bastidor. Alinee el soporte de montaje con los orificios para los tornillos correspondientes de la toma intermedia. Mantenga la zona de los tornillos visible para introducirlos. Seguidamente, apiételos.

Especificaiones Tecnicas

Parámetros Especificaciones
Especificaciones mecánicas
Dimensiones 438 mm (17,25 pulgadas) de large	228 mm (8,98 pulgadas) de ancho 44,5 mm (1,75 pulgadas) de alto 4,08 kg (9 libras) de peso
Especificaciones medioambienteles
Temperatura Funcionamento: de 0°C a +40°C (de 32°F a 104°F) Almacenimiento: de -25°C a 65°C (de -77°F a 149°F)
Humedad relativa Funcionamento: de 5% a 90% Almacenimiento: de 5% a 90%
Disipación de calor máximo de las Tomas intermedias PoE de 8 y 16 puertos de AXIS	Modo CA = 125 W
Especificaciones electricas
Voltaje nominal de entrada de CA De 100 V CA	a 240 V CA
Rango de voltajes de entrada de CA De 90 V CA	a 264 V CA
Intensidad de entrada de CA 5,5 A (rms) a la carga max.
Frecuencia de entrada de CA De 47 Hz a 63 Hz
Intensidad de irrupcción máximo 30 A para 115	V CA a la carga maxi. 60 A para 230 V CA a la carga maxi.
Voltaje de salida de CA 480: 50 V CC	56 V CC: 56 V CC
Intensidad de cargama maxima 480: 0,32 A	56 V CC: 0,275 A
Potencia de salida, por puerto 15,4 W (sin supercar la potencia de salida total)
Potencia de salida total N° de puertos: 8 - 125	W maxi., 16 - 250 W maxi.
Voltaje de salida nominal De 44 V CC a 57 V CC
Homologaciones	cUL/UL TUV CE

Localización defallos

Si detecta problemas en la toma intermedia, consulte la tablasuma. Las soluciones a los problemas que se indicate solo resuelven problemas poco importantes. Si el problema no aparece en la lista,pongase en contacto con la oficina local para solicitar más asistencia技术水平ica.

Problema Posibles解決iones
La toma intermedia no se enciende	1. Asegúrese de que el cable de CA está conectado. 2. Asegúrese de que el cable de CA está en buena estado. 3. Si ninguna de las dos instrucciones anteriores resuelve el problema, desconecte el cable de CA ywhelminga a conectarlo. Observe los LED de los puertos para verficar el encendido.
LED de CA apagado	Compruebe si la toma intermedia está bien conectada a una toma de CA.
LED de los puertos de datos y corrientee no iluminados en "verde"	Asegúrese de que los puertos están conectados a una red. Compruebe lo suiviente: 1. La toma intermedia recibe corrientee. 2. El cable Ethernet de la red está conectado al puerto de datos. 3. El cable Ethernet de la red está conectado al puerto de datos y corrientee. 4. Se utilizes el tipo correcto de cable Ethernet, no utilise un cable Ethernet de tipo cruzado. 5. Los pares de cables están conectados a los puertos correspondientes.
