AXIS High PoE Midspan AXIS T8123 High PoE Midspan 1-port
Stromkabel (landesspezifisch) Europa
	UK
	USA
	Japan
	Australien
Gedruckte Dokumente Installationsanleitung
	Garantierklarung

Funktionen und Merkmale

Der AXIS T8123 speist 55V DC Spannung in in die Ersatzpaare des Ethernet Kabel ein. Er besteht IEEE802.3af spezifische Parameter bei aber verdoppelt die Ausgangsleistung. Diese Leistung eröffnet neue Möglichkeit für Ethernet basierte Anwendungen - wie z.B. das Betreiben von PTZ Kameras über den AXIS T8123.

Vorbereitende Schritte

• Stellen Sie sicher, dass Netzstrom über ein einsatzbereites geerdetes Stromkabel am AXIS T8123 anliegt.
• Stellen Sie sichere, dass das ausgehende Ethernet-Kabel am Anschluss Date & Power Out angeschlossen ist.
• Prufen Sie, ob ein stromaufnahmefähriges, Ethernet-kompatibles Gerät angeschlossen ist.

Hinweis: Verwenden Sie kein gekreuztes Netzwerkkabel zwischen dem Ausgang am AXIS T8123 und dem zu betriebenden Gerät!

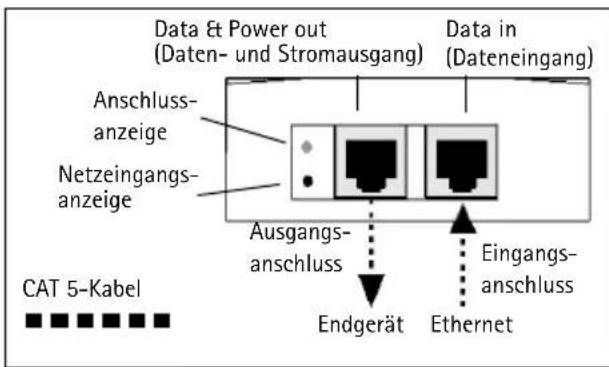

Installation

1. SchlieBen Sie den AXIS T8123 über ein Standardnetzkel an eine Netzsteckdose (100-240 V AC) an.
2. Verbinden Sie die Buchse Data In (Dateneingang) am Gerät mit dem Patchpanel oder Switch.
3. Verbinden Sie die Gerätebuchse Data & Power Out ( Daten- und Stromausgang) mit ihrer Axis Kamera oder Ihrrem Axis Splitter.

Anzeigen

LED Farbe Bedeutung
Port Leuchtet nicht Keine Kamera angeschlossen
Blinkt Stromüberlast oder anderer Fehler bei der Eingangsspannung
Grün Kamera verbunden, normales Verhalten
Netzeingang Konstant grün Netzstrom verbunden

Technische Daten

Umgebungsbedingungen

Modus Temperatur Luftfeuchtigkeit
Betrieb -10 bis 55°C	32 bis 131°F	10 bis 90%, (nicht kondensierend)
Lagerung -40 bis 70°C	-24 bis 158°F

Elektrische Daten

Eingangsspannung 100 bis 240V AC (50-60 Hz)
Eingangsstrom 1.5A (max)
Maximal verfügbare Ausgangsleistung 30W
Ausgangsnennspannung 55V DC

Etherenetanschluss

Eingang (Data In): Ethernet 10/1	00/1000Base-T; RJ 45-Buchse
Ausgang (Data & Power out): E	ternet 10/100/1000Base-T, plus 55 V DC; RJ 45-Buchse
Verkabelung Datenleitung über A	dernpaare 1/2 und 3/6 für 10/100 Mbit Ethernet, alle vier Paare bei Gigabit Ethernet. Gleichspannung über die Adernpaare 7/8 und 4/5
Netzwerkkel Kategorie 5 (oder	höher) Geschirmte Netzwerkkel empfohlen.

Fehlerbehebung

Symptom Abhilfemaßnahmen
Midspan besteht keine Datenverbindung	1. Prüfen Sie, ob ein zugelassenes Netzkabel verwendet wird. 2. Prüfen Sie, ob die Spannung am Stromeingang zwischen 100 und 240 V AC liegt. 3. Ziehen Sie das Stromkabel vom Gerät ab und steken Sie es erneut ein und prüfen Sie dann die Anzeigen beim Hochfahren.
Anschlussanzeige leuchtet nicht, und das zu versorgende Gerät festkioniert nicht	1. Der Midspan hat kein zu versorgendes Gerät erkannt, und deshalb ist der Anschluss nicht aktiviert. 2. Prüfen Sie, ob das zu versorgende Gerät für den PoE Betrieb geeignet ist. 3. Prüfen Sie, ob Sie ein 1:1-verdrahtetes Standardkabel der Kategorie 5/5e/6 mit vier Paaren verwenden. 4. Falls ein externes PoE-Gerät angeschlossen ist, ersetzen Sie diesen, um sicherzustellen, dass dieser ordnungsgemäß Funktioniert. 5. Stellen Sie safer, dass das Eingangs-Ethernet-Kabel an den Anschluss Data In (Dateneingang) angeschlossen ist. 6. Prüfen Sie, ob das zu versorgende Gerät an den Anschluss "Data & Power" (Datum und Strom) angeschlossen ist. 7. Versuchen Sie, dasselbe zu versorgende Gerät an einen anderen Midspan anzuschreiben. Wenn es Funktioniert, ist wahrscheinlich ein Anschluss oder die RJ-45-Verbindung fehlerhaft. 8. Stellen Sie safer, dass kein Kurzschluss zwischen den Twisted-Pair-Kabeln oder an den RJ-45-Steckern besteht..
Das Endgerät faktioniert, aber es besteht keine Datenverbindung	1. Prüfen Sie, ob die Anschlussanzeige (Port) an der Vorderseite ununterbrochen leuchtet. 2. Falls ein externes PoE-Gerät verwendet wird, ersetzen Sie diesen durch ein PoE-Gerät, von dem Sie wissen, dass these operations sind funktioniert. 3. Vergewissemeln Sie sich, dass Sie für diese Verbindung 1:1-verdrahtete (nicht gekreuzte) UTP/FTP-Standardkabel der Kategorie 5 oder höher mit vier Paaren verwenden. 4. Stellen Sie safer, dass die Länge des Ethernet-Kabels 100 Meter von der Ethernet-Quelle zum Endgerät nicht überschreiben. 5. Versuchen Sie, dasselbe Endgerät an einen anderen Midspan anzuschreiben. Wenn es faktioniert, ist wahrscheinlich ein Anschluss oder die RJ-45-Verbindung fehlerhaft..

Montageanweisungen

Der AXIS T8123 kann mithilfe der rückseitigen LÖcher entweder an der Wand oder an einer horizontalen Fläche angebracht werden.

Beachten Sie vor der Montage des AXIS T8123itte Folgenden:

• Decken Sie den AXIS T8123 nicht ab bzw. versperren Sie den Luftstrom zum Gerät nicht mit Fremdkörpern. Halten Sie den AXIS T8123 von Wärmequellen und Feuchtigkeit fern und setzen Sieihn während Vibrationen noch Staub aus.
• Stellen Sie sicher, dass die Kabellänge von der Ethernet-Netzwerkquelle zum Endgerät 100 Meter nicht überschreitet. Der AXIS T8123 ist kein Repeater und verstärkt damit das Datensignal der Ethernet-Verbindung nicht.
• Verwenden Sie, falls gewünscht, einen Splitter; vergewissern Sie sich, dass der Splitter in der Nähe des Endgeräts sitzt.

• Es ist kein Netzschalter vorgesehen; schreiben Sie den AXIS T8123 einfach an eine Netzstromquelle an.

• Bringen Sie zwei Schrauben mit einem vertikalen Abstand von 9.17 cm (3.61") an einer Wand oder einer horizontalen Fläche an.

• Schieberen Sie den AXIS T8123 mit den Montageschlitzen über die Schrauben.

A 5.8	bis 7.0 mm (0.23" to 0.27")
B 2.0	mm (0.08")
C 1.5	mm bis 2.5 mm (0.059" a 0.098")
D 3.0	mm (0.12")

AXIS T8126 High PoE Splitter 12V e AXIS T8128 High PoE Splitter 24V

Lieferumfang

AXIS High PoE Splitter AXIS T8126 High PoE Splitter 12V AXIS T8128 High PoE Splitter 24V
Stromadapterkabel AXIS T8126 High PoE Splitter 12V: · 1 x Kabel für AXIS 213 PTZ, AXIS 214 PTZ, AXIS 215 PTZ · 1 x Kabel für AXIS 225FD · 1 x Kabel für AXIS Kameras mit PS-K Anschluss · Länge der Kabel: 1m / 3.33 Fuß AXIS T8128 High PoE Splitter 24V: · 1 x Kabel für AXIS 231D+, AXIS 232D+, AXIS 233D · Länge: 5m / 16.65 Fuß
Gedruckte Dokumente Installationsanleitung	Garantiererklärung

Installieren des Gerätes

1. Platzieren Sie den AXIS High PoE Splitter so nah wie möglich am AXIS Gerät.
2. Verbinden Sie das Ethernet Kabel vom Data Out Anschluss mit dem Ethernet Anschluss der Axis Kamera.
3. Verbinden Sie das Stromadapterkabel mit dem DC Anschluss des Splitters und dem Stromeingangs des Axis Geräts.

Beachten Sie: Bei AXIS 225FD, AXIS 231D+/AXIS 232D+ und AXIS 233D folgen Sieitte den Anweisungen im Installationshandbuch des Gerats (ebernfalls verfugbar uber www-axis.com/ techsup)

1. Verbinden Sie den AXIS T8123 Midspan über ein Ethernet Kabel mit dem Splitter.
2. Stellen Sie safer, dass die PWR IN LED grün leuchtet.
3. Stellen Sie sicher, dass die PWR Out LED grün leuchtet und dass Ihr Axis Gerät korrekt startet.

Technische Daten

Umgebungsbedingungen

Modus Temperatur Luftfeuchtigkeit
Betrieb 0 bis 40°C	32 bis 104°F	10 bis 90%, (nicht kondensierend)
Lagerung -20 bis 70°C	-4 bis 158°F

Elektrische Daten

Eingangsspannung 44 bis 57 V DC
Ausgangsspannung 12 VDC für AXIS T812624 VDC für AXIS T8128
Ausgangsstrom 2 A max. für AXIS T81261 A max. für AXIS T8128
Ausgangsleistung	24 W max.
Ausgangsanschluss DC Hohlstecker 6.4x2.5 mm (0.252x0.098"); mit '+'innen.

Ethernet Anschluss

Eingang (POE IN): Ethernet 10/100	1000Base-T, plus 48 V DC; RJ 45-Buchse Gleichspannung an Aderpaaren 7/8 und 4/5
Ausgang (Data Out): Ethernet 10/1	100/1000Base-T; RJ 45-Buchse
