Type de produit	Injecteur Power over Ethernet (PoE) 1 port
Marque	Axis
Modèle	T8123 High PoE
Alimentation d'entrée	100-240 V CA, 50-60 Hz, 1.5 A max
Tension de sortie	52-56 V CC
Puissance de sortie maximale	30 W
Interface Ethernet entrée	10/100/1000Base-T, connecteur RJ45 femelle
Interface Ethernet sortie	10/100/1000Base-T avec 55 V CC, connecteur RJ45 femelle
Câblage	Données sur paires 1/2 et 3/6 (10/100) ou 4 paires (Gigabit) ; tension sur paires 4-5 et 7-8
Câble recommandé	Catégorie 5e ou supérieure, blindé (FTP) recommandé
Indicateurs LED	Vert : caméra connectée ; clignotement : surcharge ; éteint : aucune caméra ; vert continu : alimentation CA
Température de fonctionnement	-10 °C à 55 °C
Température de stockage	-40 °C à 70 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Dimensions (L x l x h) estimées	130 x 75 x 35 mm
Poids estimé	0,6 kg
Montage	Fixation murale via trous au dos, écartement des vis : 9,17 cm
Norme PoE	IEEE 802.3af compatible, puissance doublée (High PoE)
Utilisation prévue	Alimentation de caméras PTZ Axis et autres périphériques PoE
Accessoires inclus	Câble d'alimentation, documentation imprimée, document de garantie
Entretien et sécurité	Conserver à l'abri de la chaleur, humidité et poussière ; ne pas obstruer la ventilation ; utiliser un câble d'alimentation approuvé

FOIRE AUX QUESTIONS - T8123 HIGH AXIS

Comment installer l'injecteur AXIS T8123 ?

Branchez l'injecteur sur une prise CA (100-240 V). Connectez le port Data IN au commutateur réseau via un câble Ethernet, puis le port Data & Power Out à la caméra ou au séparateur. Vérifiez les indicateurs LED.

Que faire si le voyant de port est éteint ?

Cela signifie qu'aucun périphérique PoE n'est détecté. Vérifiez que le périphérique prend en charge la technologie PoE, que le câble Ethernet est correctement branché et qu'il s'agit d'un câble droit de catégorie 5/5e/6 à quatre paires.

Quelle est la puissance de sortie maximale de l'injecteur ?

La puissance de sortie maximale est de 30 W avec une tension nominale de 52 à 56 V CC.

Puis-je utiliser un câble de catégorie 5 ?

Oui, un câble de catégorie 5 ou supérieure peut être utilisé, mais il est recommandé d'utiliser un câble blindé (FTP) pour de meilleures performances.

Comment monter l'injecteur au mur ?

Fixez deux vis verticalement à une distance de 9,17 cm sur le mur ou une armoire, puis alignez l'injecteur sur les vis pour le fixer via les trous situés au dos.

Quelle est la distance maximale du câble Ethernet ?

La longueur totale du câble Ethernet entre la source et le terminal ne doit pas dépasser 100 mètres. L'injecteur n'amplifie pas le signal.

Que faire si l'injecteur ne s'allume pas ?

Vérifiez que vous utilisez un cordon d'alimentation approuvé, que la tension d'entrée est comprise entre 100 et 240 V CA, et mettez l'injecteur hors tension puis rallumez-le en observant les indicateurs.

L'injecteur fonctionne-t-il avec tous les périphériques PoE ?

L'injecteur est compatible avec les périphériques conformes à la norme IEEE 802.3af et offre une puissance doublée pour les appareils nécessitant plus d'énergie, comme les caméras PTZ Axis.

Comment connecter un séparateur Axis ?

Placez le séparateur près de la caméra, connectez le câble Ethernet du port Data Out du séparateur à la caméra, le câble d'alimentation du séparateur à la caméra, puis reliez l'injecteur au port PoE IN du séparateur via un câble Ethernet. Vérifiez les LED.

Quels sont les indicateurs LED et leur signification ?

L'indicateur de port peut être éteint (aucune caméra connectée), clignotant (surcharge ou erreur) ou vert fixe (caméra connectée, fonctionnement normal). L'indicateur d'entrée CA est vert fixe lorsque l'alimentation est connectée.

MODE D'EMPLOI T8123 HIGH AXIS

Contenu de l'emballage

Injecteur AXIS High PoE	Injecteur AXIS T8123 High PoE 1 port
Câble d'alimentation (Dépend du pays)	Europe Royaume-Uni USA Japon Australie
Documentation imprimée	Installation Document de garantie

Fonctions et caractéristiques

L'injecteur AXIS T8123 High POE 1 port injecte une alimentation de 55V DC dans les paires disponibles du cable Ethernet. La norme IEEE802.3af est maintainue tout en doublant la puissance de sortie. Ces niveaux de puissance permettent de nouvelles possibilités comme l'alimentation de cameras PTZ AXIS par I'intérémédiaire d'injecteurs High PoE.

Étapes préliminaires

• Vérifiez que l'injecteur AXIS T8123 est raccordé à un cable CA en bon état de fonctionnement et correctement mis à la terre.
• Vérifiez que le cable Ethernet de sortie est branché sur le port Data & Power Out (données et d'alimentation de sortie).
• Vérifiez qu'un périhérique compatible Ethernet prét à être branché est connecté.

Remarque :

N'utilisez pas de cable Simulator de modem entre le port de sortie de l'injecteur AXIS T8123 et le péripérisque de charge.

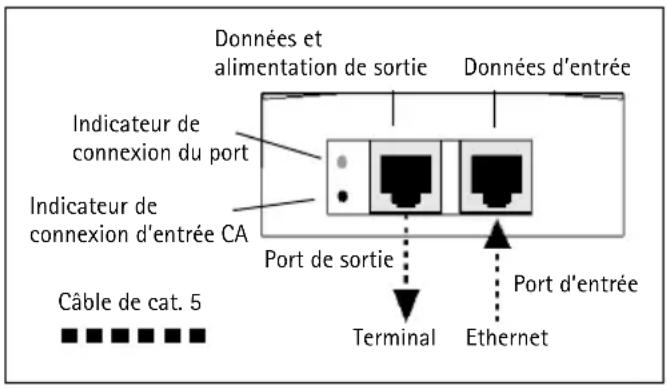

Installation de l'injecteur

1. Branchez l'injecteur AXIS T8123 sur une prise CA (100-240 V CA), à l'aide d'un cable ordinaire.
2. Branchez le connecteur Data IN (Données d'entrée) de l'injecteur sur le commutateur réseau Ethernet via un cable Ethernet.
3. Branchez le connecteur Data & Power (Données et alimentation de sortie) de l'injecteur sur le séparateur (PoE IN) ou sur laamera via un cable Ethernet.

Indicateurs

Témoin Couleur	Indication
Indicateur Éteint	Aucuneamera connectée
	Clignotement Surcharge de l'alimentation ou autre erreur de tension d'entrée
	Vert Caméra connectée, fonctionnement normal
Entrée CA Vert	continu Alimentation CA connectée

Caracteristiques techniques

Caracteristiques environnementales

Mode Température Humidité
En fonctionnement -10 à 55°C32 à 104°F	10 à 90% (condensation non autorisée)
En stockage -40 à 70°C-24 à 158°F

Caracteristiques electriques

Tension d'entrée 100 à 240V CA (50-60 Hz)
Courant d'entrée 1.5A (max)
Puisance de sortie disponible maximum 30W
Tension de sortie nominale 52 à 56V CC

Interface Ethernet

Entrée (données d'entrée) : Ethernet	10/100/1000Base-T; Connecteur femelle RJ45
Sortie (données et alimentation de sortie) :	Ethernet 10/100/1000Base-T,55 V CC; Connecteur femelle RJ45
Câblage Donnée envoyée sur les paires	1/2 et 3/6 pour l'Ethernet 10/100, et sur les quatre paires pour l'Ethernet GigaBit avec tension CC sur les paires de fils 7-8 et 4-5
Câble réseau Catégorie 5 (ou plus)	Câble blindé torsadé (FTP) recommendé

Résolution des problèmes

Symptôme Correction
L'injecteur ne se met pas sous ten-sion.	1. Vérifiez qu'un cordon d'alimentation approuvé est utilisé.2. Vérifiez que la tension à l'arrivée se situe entre 100 et 240 V CA.3. Mettez l'injecteur hors tension et rallumez-le en vérifiant les indicateurs pendant la mise sous tension.
Un indicateur de port est étenteint et le péripérisque ne fonctionne pas.	1. L'injecteur n'a pas déetecté de péripérisque. Le port est donc désactivé.2. Vérifiez que le péripérisque prend en charge la technologie PoE.3. Vérifiez que vous utilisez un cable droits ordinaire de catégorie 5/5e/6, à quatre paires.4. Si un dispositif PoE externe est utilisé, remplacez-le pour vous assurer qu'il fonctionne correctement.5. Vérifiez que le cable Ethernet d'entrée est branché sur le port de données d'entrée.6. Vérifiez que le péripérisque est branché sur le port de données et d'alimentation.7. Essayez de rebrancher le péripérisque sur un injecteur différent. S'il fonctionne, il est probable que le port ou le connecteur RJ-45 soit défectueux.8. Vérifiez qu'il n'y a pas de court-circuit sur les cables à paires torsadées ni sur les connecteurs RJ45.
Le péripérisque final fonctionne, mais il n'y a pas de liaison de données.	1. Vérifiez que l'indicateur de port à l'avant de l'appareil est allumé en continu.2. Si un dispositif PoE externe est utilisé, remplacez-le par un séparateur que vous savez en bon état de fonctionnement.3. Vérifiez que, pour cette liaison, vous utilisez un cable droit UTP/FTP ordinaire de catégorie 5 (et non un cable Simulator de modem), avec les quatre paires.4. Vérifiez que le cable Ethernet ne fait pas plus de 100 mètres de long entre la source Ethernet et le terminal distant.5. Essayez de rebrancher le péripérisque sur un injecteur différent. Si cela fonctionne, il est probable que le connecteur RJ-45 soit défectueux.

Instructions de montage

L'injecteur AXIS T8123 peut être fixé au mur ou sur une surface plate à l'aide des trous situés au dos de l'appareil.

Veuillez prendre note de ce qui suit avant de poser l'injecteur AXIS T8123 à un endroit fixe :

• Ne recouvre pas l'injecteur PoE et ne bloquez pas son système d'aération par des corps étrangers. Conserve l'injecteur AXIS T8123 à l'abri des excès de la chaleur et de l'humidité, des vibrations et de la poussière.
• Veillez à ce que la longueur de cable entre la source du réseau Ethernet et le terminal ne dépasse pas 100 metres. Le PoE n'est pas un repéteur et il n'amplifie pas le signal des données Ethernet.
• Utilisez un séparateur si vous le souhaitez, en veillant à ce qu'il soit branché à proximité du terminal et non sur l'injecteur.

• Il n'y a pas d'interrupteur Marche/Arrêt. Il suffit donc de brancher l'injecteur AXIS T8123 sur une prise de courant CA pour lemettre en marche.

• Installez deux vises verticallement à une distance de 9.17 cm sur le mur ou une armoire

• Alignez I'AXIS T8123 aux visses pour le fixer.

Séparateur AXIS T8126 High POE 12V et Séparateur Axis AXIS T8128 High POE 24V

Contenu de l'emballage

Département Axis High POE Sépa	rateur AXIS T8126 High POE 12V Département AXIS T8128 High POE 24V
Adaptateur cable d'alimentation	Départeur 12V AXIS T8126 High PoE • 1 x cable pour AXIS 213 PTZ, AXIS 214 PTZ, AXIS 215 PTZ • 1 x cable pour AXIS 225FD • 1 x cable pour camera AXIS utilisant l'alimentation PS-K • Longueur de chaque cable : 1 mètre Départeur 24V AXIS T8128 High PoE • 1 x cable pour AXIS 231D+, AXIS 232D+, AXIS 233D • Longueur du cable : 5 mètres
Documentation imprimée Guide	d'installation Document de garantie

Installation du sépateur PoE :

1. Placez le séparateur Axis High POE le plus prét possible de la camera Axis
2. Connectez le cable Ethernet du port Data Out (sortie Donne) vers le port Ethernet de la camera.
3. Connectez le cable d'alimentation du séparateur sur le connecteur d'alimentation de la camera.

Remarque :

Pour les produits AXIS 225FD, AXIS 231D + / AXIS 232D+ , et AXIS 233D , veuillez suivre les instructions dans le guide d'installation (egalement disponible sur www-axis.com/techsup)

1. Connectez le cable Ethernet de I'AXIS T8123 sur le port POE IN du séparateur.
2. Verifiez que la LED PWR IN est allumée en vert.
3. Vérifiez que la LED PWR OUT est allumée en vert et que la camera AXIS est alimentée.

\section*{Caracteristiques techniques}

Caracteristiques environnementales

Mode Température Humidité
En fonctionnement 0 à 40°C	32 à 104°F	10 à 90% (condensation non autorisée)
En stockage -20 à 70°C	-4 à 158°F

Caracteristiques electriques

Tension d'entrée 44 à 57 V CC
Tension de sortie 12 V DC pour AXIS T812324 V DC pour AXIS T8128
Courant de sortie 2 A max pour AXIS T81261 A max pour AXIS T8128
Puisance de sortie 24 W max
Connecteur de sortie Connecteur	6.4x2.5 mm

Interface Ethernet

Entrée (POE IN): Ethernet 10/	00/1000Base-T, 48 V CC; Connecteur femelle RJ45
Sortie (Data Out): Ethernet 10/	100/1000Base-T; Connecteur femelle RJ45

AXIS T8123
