Tipo de producto	Inyector Power over Ethernet (PoE) 1 puerto
Marca	Axis
Modelo	T8123 High PoE
Alimentación de entrada	100-240 V CA, 50-60 Hz, 1.5 A máx.
Tensión de salida	52-56 V CC
Potencia de salida máxima	30 W
Interfaz Ethernet de entrada	10/100/1000Base-T, conector RJ45 hembra
Interfaz Ethernet de salida	10/100/1000Base-T con 55 V CC, conector RJ45 hembra
Cableado	Datos en pares 1/2 y 3/6 (10/100) o 4 pares (Gigabit); tensión en pares 4-5 y 7-8
Cable recomendado	Categoría 5e o superior, blindado (FTP) recomendado
Indicadores LED	Verde: cámara conectada; parpadeo: sobrecarga; apagado: ninguna cámara; verde continuo: alimentación CA
Temperatura de funcionamiento	-10 °C a 55 °C
Temperatura de almacenamiento	-40 °C a 70 °C
Humedad de funcionamiento	10% a 90% (sin condensación)
Dimensiones (L x An x Al) estimadas	130 x 75 x 35 mm
Peso estimado	0,6 kg
Montaje	Fijación mural mediante agujeros en la parte trasera, separación de tornillos: 9,17 cm
Norma PoE	IEEE 802.3af compatible, potencia duplicada (High PoE)
Uso previsto	Alimentación de cámaras PTZ Axis y otros dispositivos PoE
Accesorios incluidos	Cable de alimentación, documentación impresa, documento de garantía
Mantenimiento y seguridad	Mantener alejado del calor, la humedad y el polvo; no obstruir la ventilación; utilizar un cable de alimentación aprobado

Preguntas frecuentes - T8123 HIGH AXIS

¿Cómo instalar el inyector AXIS T8123?

Conecte el inyector a una toma de CA (100-240 V). Conecte el puerto Data IN al conmutador de red mediante un cable Ethernet, luego el puerto Data & Power Out a la cámara o al separador. Verifique los indicadores LED.

¿Qué hacer si el indicador del puerto está apagado?

Significa que no se detecta ningún dispositivo PoE. Verifique que el dispositivo sea compatible con la tecnología PoE, que el cable Ethernet esté correctamente conectado y que sea un cable recto de categoría 5/5e/6 de cuatro pares.

¿Cuál es la potencia de salida máxima del inyector?

La potencia de salida máxima es de 30 W con una tensión nominal de 52 a 56 V CC.

¿Puedo usar un cable de categoría 5?

Sí, se puede usar un cable de categoría 5 o superior, pero se recomienda usar un cable blindado (FTP) para un mejor rendimiento.

¿Cómo montar el inyector en la pared?

Fije dos tornillos verticalmente a una distancia de 9,17 cm en la pared o armario, luego alinee el inyector con los tornillos para fijarlo mediante los agujeros en la parte trasera.

¿Cuál es la distancia máxima del cable Ethernet?

La longitud total del cable Ethernet entre la fuente y el terminal no debe exceder los 100 metros. El inyector no amplifica la señal.

¿Qué hacer si el inyector no se enciende?

Verifique que esté usando un cable de alimentación aprobado, que la tensión de entrada esté entre 100 y 240 V CA, y apague y encienda el inyector observando los indicadores.

¿El inyector funciona con todos los dispositivos PoE?

El inyector es compatible con dispositivos que cumplen con la norma IEEE 802.3af y ofrece potencia duplicada para dispositivos que requieren más energía, como las cámaras PTZ Axis.

¿Cómo conectar un separador Axis?

Coloque el separador cerca de la cámara, conecte el cable Ethernet del puerto Data Out del separador a la cámara, el cable de alimentación del separador a la cámara, luego conecte el inyector al puerto PoE IN del separador mediante un cable Ethernet. Verifique los LED.

¿Cuáles son los indicadores LED y su significado?

El indicador del puerto puede estar apagado (ninguna cámara conectada), parpadeando (sobrecarga o error) o verde fijo (cámara conectada, funcionamiento normal). El indicador de entrada CA es verde fijo cuando la alimentación está conectada.

MANUAL DE USUARIO T8123 HIGH AXIS

AXIS High PoE Midspan AXIS T81	23 High PoE Midspan 1-port
Cable de alimentación (específico para cada region)	Europa UK USA Japón Australia
Material impreso Guía de Instala	adición Documento de Garantía

Funciones y caracteristicas

El AXIS T8123 High PoE Midspan 1-port suministra 55V CC en los pares de repuesto del cableado de Ethernet. Esto mantiene la asignacion IEEE802.3af doblando al mismo tiempo la potencia de salute. Estos niveles de alimentacion permiten una series de新品 aplicaciones para dispositivos Ethernet tales como camaras PTZ.

Pasos preliminares

• Compruebe que la alimentacion CAiegoa al AXIS T8123 usingo un cable CA operativoy una conexion a tierra adecuada.
• Asegürese de que el cable Ethernet de calidad está connectado al Puerto de calidad de datos y alimentación.
• Compruebe que haya conectado un dispositivo compatible con la alimentacion a工程技术 de Ethernet.

Note: No utilise un cable cruzado para conectar el puerto de salute de AXIS T8123 con el dispositivo.

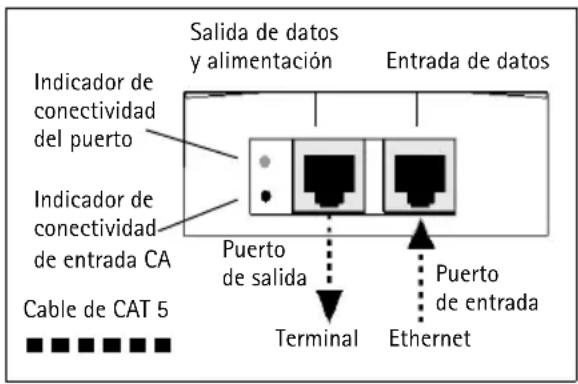

Instalacion de la unidad

1. Conecte el AXIS T8123 a una toma de corriente CA (100-240 VCA) using an cable de alimentacion estandar.
2. Connecte el jack Data In (entrada de datos) al switch de la red Ethernet
3. Conecte el jack Data &t Power Out (salida de datos y alimentacion) al dispositivo.

Indicadores

LED Color Indicación
Puerto Apagado	No se ha connectado ningunaámara
	Intermitente Sobrecargaelectrica u otro error de tension de entrada
	Verde:Cármaaconctada,comportamiento normal
Entrada de CA	Verde fijo Conectado a la	alimentación de CA

Especillasiones

Especillas ambientales

Modo Temperatura Humedad
En funciona -10 a 55°CC14 a 131°F	10 a 90%, (sin condensation)
En almacenimiento -40 a 70°C-4 a 158°F

Especificaciones electricas

Voltaje de entrada 100 a 240V AC (50-60 Hz)
Corrente de entrada 1.5A (max)
Potencia de salute máximo disponible 30W
Voltaje nominal de salute 55V DC

Interfaz Ethernet

Entrada (Data In) Ethernet 10/100	0/1000Base-T; Conector hembra RJ 45
Salida (Data & Power Out): Ethere	net 10/100/1000Base-T, más 55 V CC; Conector hembra RJ 45
Conexiones electricas:	Los datos son suministrados por los pares 1/2 y 3/6 en el cable Ethernet 10/100, sobre todos los pares en Gibabit Ethernet; con alimentación en los pares de cables 4/5(+) y 7/8(-).
Cable de Red La distancia maxima	na del cabledo Categoría 5 (o superior) recomendándose el uso de cable de par trenzado apantallado (FTP).

Solución de problemas

Sintoma Pasos correctivos
El midspan no se enciende 1. Comprue	be que está usingando un cable de alimentación adecuado. 2. Comprueque que el voltaje en la toma de entrada de alimentación sea de entre 100 y 240 V CA. 3. Apague y vuelva a encender el dispositivo y compruebe losindicadores durante el encendido
Un indicator de puerto no se enciende y el dispositivo de alimentación no funciona	1. El midspan no ha detectado un dispositivo de alimentación y, en consecuencia, el puerto no está activado. 2. Comprueque thatel dispositivo de alimentación estáaxydisnado parafuncionar con PoE. 3. Compruequeque está usingando un cable recto estandar de categoría5/5e/6 con quatre pares. 4. Si hay un dispositivo PoE externo connectado, sustituyalo paraverificar quefuncionacorrectamente. 5. Asegúrese de que el cable Ethernet de entrada estáconectar alpuerto de entrada de datos (Data In). 6. Compruequeque el dispositivo de alimentación estáconectar alpuerto de datos y alimentación. 7. Intente,volver a conectar el本身就是 dispositivo de alimentación aun midspandifferente. Si funciona,probablyse trate de unfallo en un puerto o una conexión RJ-45. 8. Compruequeque no haya cortocircuitos en ninguno de los pares decables trenzados o en los connectores RJ45.
El dispositivo final funciona, pero nohay connexión de datos	1. Compruequeque el indicator del puerto del panel frontal estyleluminado de forma permanente. 2. Si se está usingando un dispositivo PoE externo, sustituyaloporotraque sepa quefuncione. 3. Compruequeque está usingando para this enlace un cable recto UTP/FTPstandar de category 5 (no cruzado) con los quatre pares. 4. Compruequeque la longitud del cable Ethernet desdela toma de ared Ethernet al terminal de cargo/remoto no supere los 100metros. 5. Intente,volver a conectar el本身就是 dispositivo de alimentaciónaun midspandifferente. Si funciona,probablyse trate de unfallo en un puerto o una conexión RJ-45.

Instrucciones de montaje

El AXIS T8123能把 montarse en la pared o en un bastidor usingo los orificios de la parte posterior. Tenga enIELDa lo suiviente antes de instalar el Midspan POE en un lugar bajo:

• No cubra el AXIS T8123 ni bloquee el flujo de aire al POE con ningún objeto. Mantenga el Midspan PoE alejado de un excessivo calor o humedad, como de vibraciones y polvo
• Asegürese de que la longitud del cable desdela toma de la red Ethernet al dispositivo a conectar no supere los 100 metros. PoE no es un repetidor y no amplifica la senal de datos Ethernet
• Si lo desea pueda usar unaunidad de distribución de alimentación (splitter) conectada cerca del dispositivo a conectar, no en el Midspan

• No hay ningún interruptor de encendido/apagado, simplemente conecte el AXIS T8123 a una fuente de alimentación CA

• Ponga dos tornillos verticals a la pared o estantería a una distancia de .

• Alinee los orificios del AXIS T8123 de forma que encaje la superficie de los tornillos en ellos.

Contenido del paquete

AXIS High PoE Splitter AXIS T8126 High PoE Splitter 12V AXIS T8128 High PoE Splitter 24V
Cable adaptor de corriente AXIS T8126	High PoE Splitter 12V: • 1 x cable para AXIS 213 PTZ, AXIS 214 PTZ, AXIS 215 PTZ • 1 x cable para AXIS 225FD • 1 x cable para las cámaras AXIS con conductor PS-K • Longitude de cada cable: 1m / 3.33 feet AXIS T8128 High PoE Splitter 24V: • 1 x cable para AXIS 231D+, AXIS 232D+, AXIS 233D • Longitud: 5m / 16.65 feet
Material impreso	Guía de Instalación Documento de Garantía

Instalacion de la unidad

1. Situe el AXIS High PoE splitter tanerca como sea posible al producto de video Axis.
2. Conecte el cable de Ethernet del Puerto de salute de datos al puerto Ethernet del producto de video Axis.
3. Conecte el cable adaptor de alimentacion del splitter a la entrada de corriente de su producto de video Axis.

Note: Para AXIS 225FD, AXIS 231D+/AXIS 232D+, y AXIS 233D, siga la Guía de Instalación del producto (tambien disponible en www-axis.com/techsup)

1. Connecte el cable Ethernet desde el AXIS T8123 a el puerto PoE In del splitter.
2. Compruebe que LED de PWR IN se pone verde.
3. Compruebe que el LED de PWR Out se pone verde y que su CAMERA de red Axis está alimentada

Especillasiones

Especificaciones ambientales

Modo Temperatura Humedad
En funciona 0 - 40°C	32 - 104°F
En almacenimiento -20 - 70°C	-4 - 158°F

Especificaciones electricas

Voltaje de Entrada 44 a	57 VCC
Voltaje de Salida 12 VDC	C for AXIS T8126 24 VDC for AXIS T8128
Corriente de Salida 2 A	max for AXIS T8126 1 A max for AXIS T8128
Potencia de Salida 24	W max
Conector de Salida DC	conector de barril 6.4x2.5 mm (0.252x0.098"); con '+' en el centro

Interfaz Ethernet

Entrada (POE IN): Ethernet	10/100/1000Base-T, más 48 V CC Conector hembra RJ 45
Salida (DATA Out): Eternet	10/100/1000Base-T; Conector hembra RJ 45

AXIS T8123
