MANUALE UTENTE T8123 HIGH AXIS

Contenuto della confezione

AXIS High PoE Midspan AXIS T81	23 High PoE Midspan 1-porta
Cavo di alimentazione (diverso a seconda del Paese)	Europa UK USA Giappone Australia
Materiale cartaceo Guida all'installazioneGaranzia

Funzioni e caratteristiche

L'AXIS T8123 High PoE Midspan ad 1-porta trasmette un'alimentazione di 55V CC negli accoppiamenti di ricambio del cablaggio di Ethernet. É in grado di Maintainere i parametri dello standard IEEE802.3af e raddoppiare l'alimentazione in uscita.

Questi livelli di alimentazione permettono di ampliare le applicazioni basate su Ethernet, ad esempio le telecamere PTZ, utilizzabili con l'High PoE Midspan.

Operazioni preliminari

• Verificare che l'AXIS T8123 sia alimentato con corrente CA mediante un cavo CA attivo con adeguata connessione di messa a terra.
• Verificare che il cavo Ethernet di uscita sia collegato alla porta dei dati e dell'alimentazione.
• Verificare che il dispositivo compatible con Ethernet da alimentare sia collegato.

Nota

Non usare cavi incrociati tra la porta di uscita dell'AXIS High PoE Midspan e il dispositivo di carico.

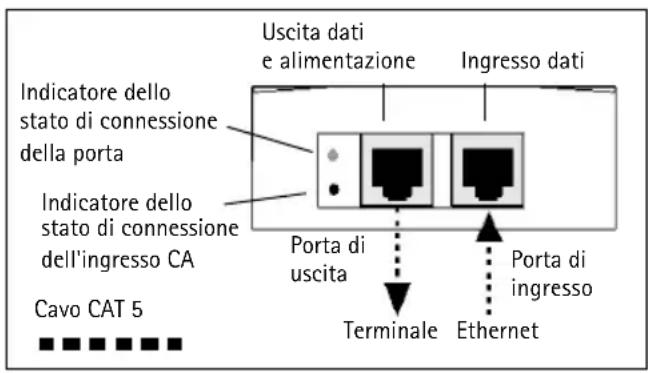

Installazione dell'unità

1. Collegare l'AXIS High PoE Midspan a una presa CA (100-240 VCA) utilizzando un cavo di alimentazione standard.
2. Collegare la presa jack di ingressso Data In (Ingresso dati) allo switch di rete Ethernet, usando un cavo di rete Ethernet.
3. Collegare la presa jack di uscita Data & Power Out (Uscita dati e alimentazione) all'unità Axis oppure allo splitter, uso un cavo di rete Ethernet.

Indicatori luminosi

LED Colore Indicazione
Indicatore Spento Nessuna telecamerareconnessa
Lampeggiante Sovraccarico di alimentazione o altri erre nella tensione di ingressore
Verde Telecamerereconnessa, condizione normale
Ingresso CA Verde fisso Connessione all'alimentazione CA attiva

Dati tecnici

Specifiche ambientali

Modalità Temperatura Umidità
Di esercizio da -10 a 55°C	da 32 a 104°F
Immagazzinaggio da -20 a 70°C	da -4 a 158°F

Specifiche elettriche

Tensione in ingressso 100 -240VAC (50-60 Hz)
Corrente in ingressso 1.5A (max)
Potenza di uscita massima disponibile 30W
Tensione nominale in uscita 55V DC

Interfaccia Ethernet

Ingresso (dati) Presa femmina RJ 45	Ethernet 10/100/1000Base-T
Uscita (dati e alimentazione) Presa femmina RJ 45Ethernet 10/100/1000Base-T, e 55 VCC
Collegamenti Dati forniti dalle coppie	1/2 e 3/6 per 10/100 Ethernet, nelle per il Gigabit Ethernet vengono usate tutte le coppie.Presa femmina RJ 45 con tensione CC sulle coppie di fili 7/8 e 4/5.
Cavo di rete Categoria 5 (o superiore)	cavo FTP (foiled twisted-pair) raccomandato.

Risoluzione dei problemi

Problema Azione correttiva
Il Midspan non si accende 1. Verificare che il cavo di alimentazione utilizzato sia di tipoapprovato.2. Verificare che la tensione di alimentazione in ingresso saecompressa tra 100 e 240V CA.3. Rimuovere e riapplicare l'alimentazione al dispositivo e osservaregli indicatori luminosi durante la sequenza di avvio.
L'indicatore luminoso della porta non si accende e il dispositivoalimentato non funziona	1. Il Midspan non è riuscito a rilevare un dispositivo alimentato e laporta non è quindi abilitata.2. Verificare che il dispositivo alimentato possa essere usato con latecnologia PoE.3. Verificare che il cavo in uso sia un cavo diritto Cat. 5/5e/6standard con quattro doppini.4. Se è presente un dispositivo PoE esterno, sostituirlo per verificareche funzioni correttamente.5. Verificare che il cavo Ethernet sia collegato alla porta di ingressodati.6. Verificare che il dispositivo alimentato sia collegato alla porta datie alimentazione.7. Provare a collegare lo stesso dispositivo alimentato a un Midspandiverso. Se funziona correttamente, è probabile che la porta o laconnessione RJ-45 sia difettosa.8. Verificare che non ci siano cortocircuitsui sui cavi a doppinincrociati o sui connettori RJ45.
Il dispositivo video terminalefunzione, ma i dati non vengonotrasmessi	1. Verificare che l'indicatore luminoso della porta sul pannelloanteriori sua accesso fisso.2. Se è in uso un dispositivo PoE esterno, sostituirlo con unofunzionante.3. Verificare che il cavo usato per il collegamento sia un cavo UTP/FTP diritto Cat. 5 standard (non incrociato) con tutti e quattro idoppini.4. Verificare che la lunghezza del cavo di rete tra la presa Ethernet eI'unità terminale sia inferiore a 100 metri.5. Provare a ricollegare lo stesso dispositivo alimentato a un Midspandiverso. Se funziona correttamente, è probabile che la porta o laconnessione RJ-45 sia difettosa.

Istruzioni per l'installazione

L'AXIS High PoE Midspan cui oessere montato a muro o su un piano tramite i fori sul retro.

Prima di montare l'AXIS High PoE Midspan in un'ubicazione fissa, prenderenota di quanto segue:

Non coprire l'AXIS High PoE Midspan ne ostruire il flusso di aria con materiale estraneo. Tenere il PoE Midspan lontano da calore e umidita eccessivi, nonché da vibrazioni e polvere.
- Verificare che la lunghezza del cavo tra la presa di rete Ethernet e il morsetto non superi 100 metri. L'AXIS High PoE Midspan non è un ripetitore e non amplifica il segnale dati Ethernet.
- Se necessario è possible usare uno splitter, a condizione che tale splitter venga collegato il più vicino possibile al terminale e non al Midspan.
- L'AXIS High PoE Midspan non dispone di un interrettore di accensione ed è quando sufficiente collegarlo a una presa CA.

1. Installare due viti verticalmente alla distance di 9.17 cm (3.61") sulla parete o sullo scaffale.
2. Allineare lo scheletro montante dell'AXIS High PoE Midspan in modo che si incastri con la superfice delle viti.

Contenuto della confezione

AXIS High PoE Splitter AXIS T8126 High PoE Splitter 12V AXIS T8128 High PoE Splitter 24V
Adattatore del cavo di alimentazione AXIS T8126 High PoE Splitter 12V: · 1 x cavo per AXIS 213 PTZ, AXIS 214 PTZ, AXIS 215 PTZ · 1 x cavo per AXIS 225FD · 1 x cavo per telemagere AXIS che usano connettori PS-K · lunghezza di agli cavo: 1m / 3.33 piedi AXIS T8128 High PoE Splitter 24V: · 1 x cavo per AXIS 231D+, AXIS 232D+, AXIS 233D lunghezza: 5m / 16.65 piedi
Materiale cartaceo Guida all'installazione	Garanzia

Installazione dell'unità

1. Posizione l'AXIS High PoE splitter il più vicino possibile all'unità video di Axis.
2. Connettere il cavo Ethernet alla porta Data Out (Uscita Dati) all'entrata Ethernet dell'unita video di Axis.
3. Connettere il cavo di alimentazione della porta di uscita di alimentazione CC dello splitter all'entrata di alimentazione dell'unità video di Axis.

Nota

Per AXIS 225FD, AXIS 231D+/AXIS 232D+, e AXIS 233D, seguire la Guida all'Installazione del prodotto (disponibile anche su www-axis.com/techsup)

1. Connettere il cavo Ethernet dall'AXIS T8123 alla porta d'ingresso PoE dello splitter.
2. Verificare che la spia PWR IN LED si accenda di verde.
3. Verificare che la spia PWR OUT LED si accenda di verde e che l'unità video Axis sua alimentata.

Dati tecnici

Specifiche ambientali

Modalità Temperatura Umidità
Di esercizio	0 - 40°C 32 - 104°F
Immagazzinaggio	-20 - 70°C -4 - 158°F

Specifiche elettriche

Tensione d'entrata Da 44 a 57 V CC
Tensione d'uscita 12 V CC for AXIS T8126	24 V CC for AXIS T8128
Corrente d'uscita 2A max per AXIS T8126	1A max per AXIS T8128
Uscita d'alimentazione 24 W max
Uscita connettore Connettore CC 6.4x2.5 mm	(0.252x0.098"); con polarità "+" al centro

Interfaccia Ethernet

Ingresso (dati) Presa femmina RJ 45	con tensione CC sulle coppie di fili 7/8 e 4/5 Ethernet 10/100/1000Base-T
Uscita (dati e alimentazione) Presa femmina	RJ 45 Ethernet 10/100/1000Base-T
