BEDIENUNGSANLEITUNG Digisight N750UA PULSAR

Vorsicht - wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführten werden, kann dies zu gefährlicher Strahlungsexposition führen.

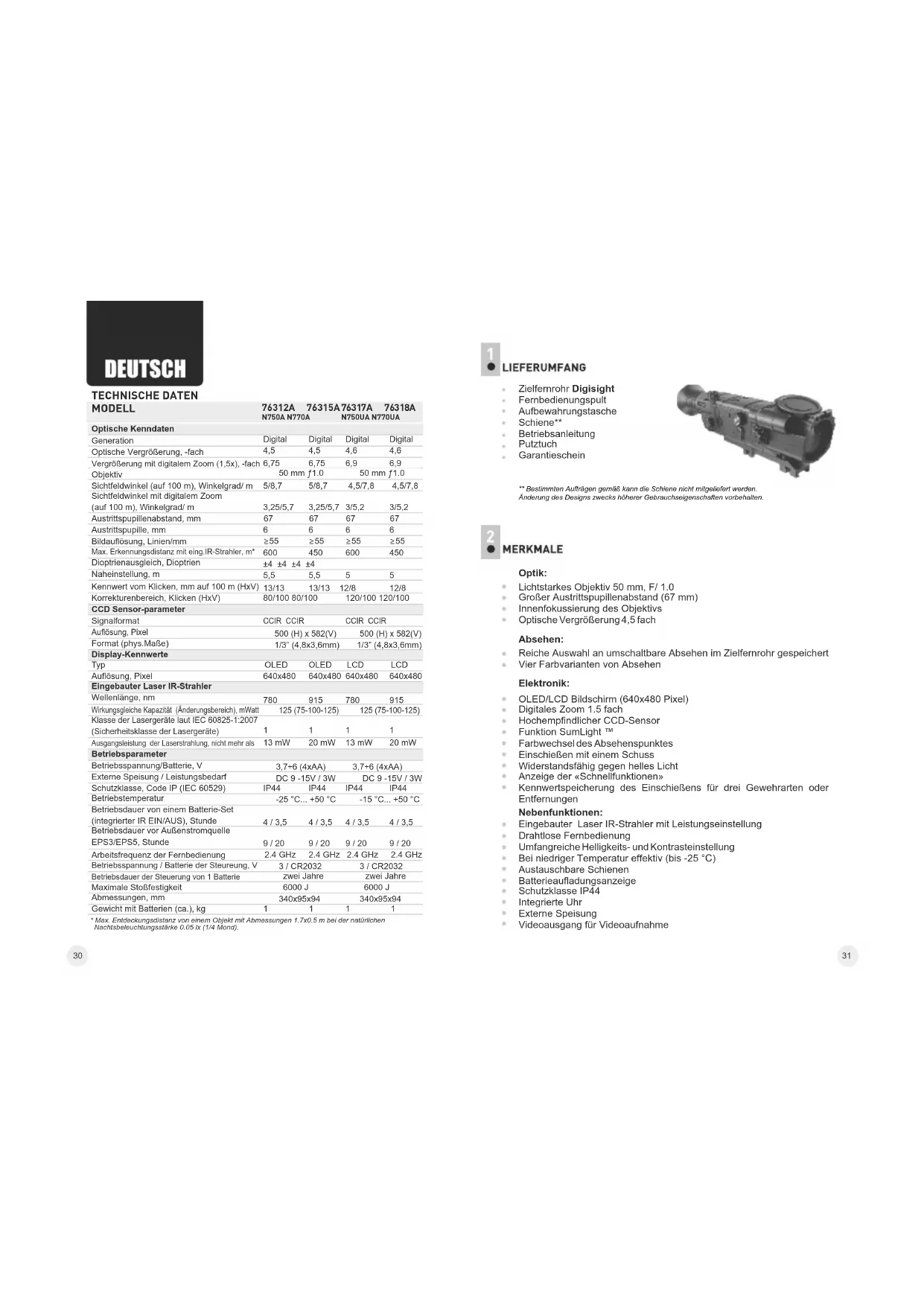

MODELL	76312A N750A	76315A N750A	76317A N750A	76318A N770A
Optische Kenndaten
Generation	Digital	Digital	Digital	Digital
Optische Vergütung, -fach	4,5	4,5	4,6	4,6
Vergütung mit digitalem Zoom (1,5x), -fach	6,75	6,75	6,9	6,9
Objektiv	50 mm f1.0		50 mm f1.0
Sichtfeldwinkel (auf 100 m), Winkelgrad/m	5/8,7	5/8,7	4,5/7,8	4,5/7,8
Sichtfeldwinkel mit digitalem Zoom
(auf 100 m), Winkelgrad/m	3,25/5,7	3,25/5,7	3/5,2	3/5,2
Austrittspupillenabstand, mm	67	67	67	67
Austrittspupille, mm	6	6	6	6
Bildauflösung, Linien/mm	≥55	≥55	≥55	≥55
Max. Erkrankungsadslanz mit einig. IR-Strahler, m2	600	450	600	450
Dioptränausgleich, Dioptrien	±4 ±4 ±4 ±4
Naheinstellung, m	5,5	5,5	5	5
Kennwert vom Klicken, mm auf 100 m (H×V)	13/13	13/13	12/8	12/8
Korrekturenbereich, Klicken (H×V)	80/100	80/100	120/100	120/100
CCD Sensor-parameter
Signaformat	CCIR CCIR		CCIR CCIR
Auflösung, Pixel	500 (H) x 582(V)		500 (H) x 582(V)
Format (phys.Maße)	1/3" (4,8x3,6mm)		1/3" (4,8x3,6mm)
Display-Kennwerte
Typ	OLED	OLED	LCD	LCD
Auflösung, Pixel	640x480	640x480	640x480	640x480
Eingebauter Laser IR-Strahler
Wellenlänge, nm	780	915	780	915
Wirkungsmäßige Kapazität (Änderungsbereich), mWatt	125 (75-100-125)		125 (75-100-125)
Klasse der Lasergeräte laut IEC 60825-1:2007(Sicherheitsklasse der Lasergeräte)	1	1	1	1
Ausgangsleistung der Laserstrahlung, nicht mehr als	13 mW	20 mW	13 mW	20 mW
Betriebssparameter
Betriebsspannung/Batterie, V	3,7+6 (4xAA)		3,7+6 (4xAA)
Extreme Speisung / Leistungsbedarf	DC 9 -15V / 3W		DC 9 -15V / 3W
Schutzklasse, Code IP (IEC 60529)	IP44	IP44	IP44	IP44
Betriebstempoatur	-25 °C... +50 °C		-15 °C... +50 °C
Betriebsdauer von einem Batterie-Set(integrierter IR EIN/AUS), Stunde	4 / 3,5	4 / 3,5	4 / 3,5	4 / 3,5
Betriebsdauer vor AußenstromuelleEPS3/EPS5, Stunde	9 / 20	9 / 20	9 / 20	9 / 20
Arbeitsfrequenz der Fernbediedlung	2.4 GHz	2.4 GHz	2.4 GHz	2.4 GHz
Betriebsspannung / Batterie der Steuerung, V	3 / CR2032		3 / CR2032
Betriebsdauer der Steuerung von 1 Batterie	zwiel Jahre		zwiel Jahre
Maximale Stößefestigkeit	6000 J		6000 J
Abmessungen, mm	340x95x94		340x95x94
Gewicht mit Batterien (ca.), kg	1	1	1	1

^ Max. Enteckungsstandenz von einem Object mit Abmessungen 1.x0.5 m bei der natürlichen Nachsbeleuchungsstärke 0.05 x (1/4 Mond).

LIEFERUMFANG

Zielfernrohr Digislight
Fernbedingungsspl.
- Aufbewahrgastische - Schiene*
Betriebsanleitung
Putzfuch
Garantieschein

**Bestimmten Aufträgen gemäß kann die Schiene nicht mitgeliefert werden.

Änderung des Designs zwecks hohener Gebrauchseigenschaften vorbehalten.

MERKMALE

Optik:

Lichtstarkes Objektiv 50 mm, F/1.0
GroBer Austrittspupillenabstand (67 mm)
Innenfokussierung des Objektivs
Optische Vergroßerung 4,5 fach

Absehen:

Reiche Auswahl an umschaltbare Absehen im Zielfemrohr gespeichert
Vier Farbvarianten von Absehen

Elektronik:

OLED/LCD Bildschirm (640x480 Pixel)
- Digitales Zoom 1.5 fach
Hochempfindlicher CCD-Sensor
Funktion SumLight TM
Farbwechsel des Absehenspunktes
Einschieben mit einem Schuss
Widerstandsfähig gegen helles Licht
Anzeige der «Schnellfunktionen»
- Kennwertspeicherung des Einschreibens für drei Gewehranten oder Entfernungen

Nebenfunktionen:

Eingebauter Laser IR-Strahler mit Leistungseinstellung
Drahtlose Fernbedienung
Umfangreiche Helligkeits- und Kontrasteinstellung
Bei niedriger Temperatur effektiv (bis -25°C)
Austauschbare Schienen
Batterieauftadur
Schutzklasse IP44
Integrierte Uhr
Externe Speisung
Videoausgang fur Videoaufnahme

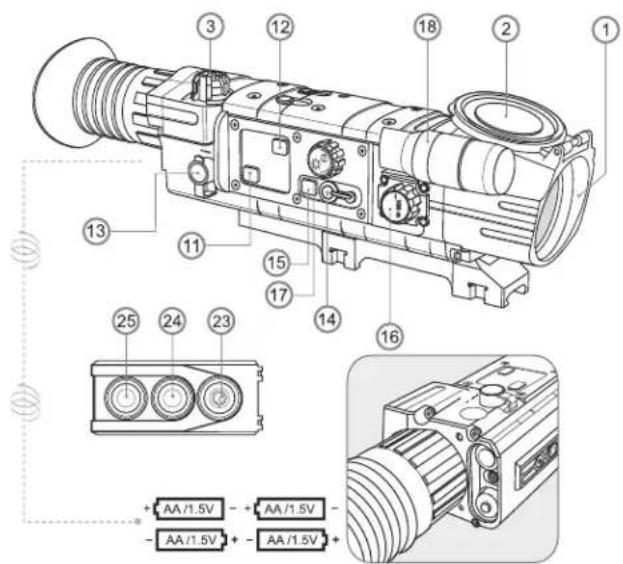

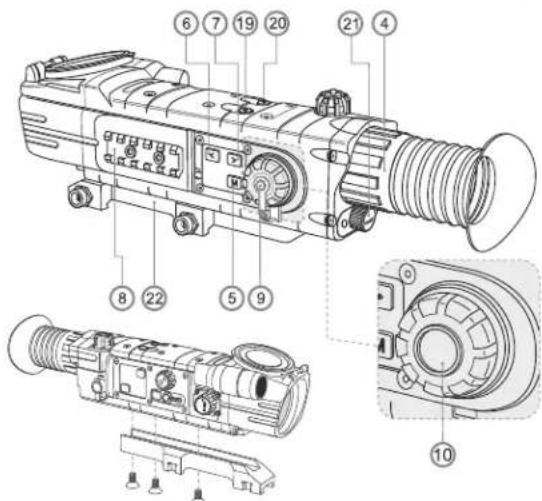

BESTANDTEILE DES ZIELFERNROHRES UND STEUERORGANE

① Objektiv
② Objektivschutzdeckel
3 Fünfstellungsschalter(OFF-ON-IR·-IR: -IR)
4 Dioptrieneinstalling des Okulars
⑤ Taste“M”(Menu)
6 Taste" (links)
Taste"rechts
8 Weaver-Schiene
9 Deckel der Abstimmsscheibe
10 Abstimmscheibe
11 Taste "SumLightTM" (Aktivierung des Algorithmus zur Empfindlichkeitsversärkung)
12 Taste "Autokontrast" (Möglichkeit einer Kontrastverständlung)
13 Anschlussstelle "Power" - für Anschluss der externen Stromspeisung
14 Videoausgang
15 Umschaltknopf des Modus der Helligkeits- und Kontrasteinstellung
16Griff der innernen Objektivfokussierung
17Griff der Bildhelligkeit/Kontrasteinstellung
18 Integrierer IR-Strahler
19Taste "SCR-Aktivieren des Digitalzooms
Knopf "INV" - Farbwechsel (Umschallen) des Absehens
21 Batteriefach
2 Schiene

Drahtlose Fernbedienung:

23 Taste "ON"
24 Taste "IR"
25 Taste "ZOOM"

PIKTOGRAMME DER ANZEIGETAFEL:

Bewegungsrichtung des Absehens

X=00 Koordinaten des Absehens auf den Achsen X und Y

Funktion "Autokontrast"

S Funktion "SumLightTM

Helligeits- und Kontrasteinstellung

00:00AM Uhr

Ladestandsanzeige der Batterien

Uhrzeiteinstellung

x1.5 Digitales Zoom 1.5 fach

IR-IR:IR! Leistungsniveau des IR-Strahlers

Betriebsanzeiger von Außenstromspeisung

EinschieBm mit einem Schuss

Aktivieren des drahtlosen Fernbedienungspultes

Einschränkungsrahen

X Hilfskreuz

Umschalten des Ausgangsvideosignals PAL/NTSC

Absehenauswahl

Gewehrauswahl

BESCHREIBUNG

Das digitale Zielfernrohr Digisight dient zur Beobachtung und zum Zielschieben in der Dammierung und bei Nacht. Bei volliger Dunkelheit (kein Licht durch Mond oder Sterne) empfeht sich die Nutzung des integrierten Infrarot (Laser)-Strahlers. Das Zielfernrohr Digisight ist ein universelles Nachsichtgerat, eigeln sich perfect für zahlreiche Einsätze, einschließlich Jagd, Sportschieben, nachtliche Foto-und Videoaufnahmen, Beobachtungen.

BESONDERHEITEN DES BETRIEBS

Das Zielfernrohr Digisight ist für eine dauerhafte Verwendung bestimmt. Um die Dauerhaftigkeit und volte Leistungsfähigkeit des Gerätes zu gewährleisten, soll man sich an folgende Empfehlungen halten:

• Vor dem Betrieb vergewissem Sie sich, dass die Schiene laut Anweisungen des Abschnitts "Installation der Schiene" installiert und festgemacht wurde.
  Schalten Sie das Zielfernrohr nach der Anwendung aus!
  Lagern Sie das Zielfernrohr mit dem auf das Objektiv aufgeschobenen Lichtschutzdeckel in der Aufbewahrungsstasche.
  Tauchen Sie das Zielfernrohr ins Wasser nicht ein!
  EsistverbotedasGarantiezielfernrohrzeparlierenundz demontieren！
  Reinigen Sie die optischen Außensteile sehr vorsichtig und nur im Falle der dringenden Notwendigkeit. Zuerst entfernen (wischen oder abstäuben) Sie vorsichtig den Staub und Sand von der optischen Oberfläche, dann reinigen Sie sie. Benutzten Sie ein sauberes Baumwolltuch (Watte und Holzstab), spezielle Mittel für Linsen mit Vielfachschichten oder Spiritus. Gießen Sie keine Flüssigkeit direkt auf die Linse! Das Ziefemrohr kann man im breiten Temperaturbereich verwenden.
  Aberwenn das Zielfernrohr von der Kalle in einen warmer Raum gebrachte wurde, schalten Sie es im Laufe von 3-4 Stunden nicht ein.
• Wenn es ihren nicht gelang, möglich und)sicher (ohne Luft, direkt langs der Linie des Laufes) das Zielfernrohr an das Gewehr anzubauen; oder die zweifeln, dass es rigicht befestigt ist. - wenden Sie sich unbedingt an spezialisierte Gewehrwerkstatt. Das Schieren mit falsch eingebautem Zielfernrohr kann zum Markenabkommen oder Zielentstörung bringen!
• Einwirkung der übermögensen Sonnen-, Feuererhitzung etc. auf die Batterien vermeiden.

EINLEGENDER BATTERIEN

Zum Einlagen der vier Batterien Typ AA fühmen Sie durch Drehen am Griff des Batteriefaches (21) den Deckel ab.
Legen Sie die Batterien gemäß den Markierungen am Deckel ein.
Bringen Sie nach Einlegen der Batterien den Deckel des Batteriefachs an seinen Platz und drehren den Griff fest um.
- Batterieaufladungszustand wird unter auf der Informationstafel geschildert ( ).
- Bei total entladener Batterie blinkt an der Informationstafel und im Zentrum des Displays ein rotes Pliktorogram

Anmerkung: für einen langfristigen und stabilen Betriebs des Ziefernrohrs benutzten Sie AA-Akkus mit Leistungskapazität nicht weniger als 2500 Miliamper pro Stunde.

EXTERNE STROMSPEISUNG

Das Zielfermohr kann von einer externen Stromquelle (Stecker 2.1mm) als auch von einem Kraftfahrzeugnetz gespeist werden. Das Interval der Eingangsspannungen liegt zwischen 9V und 15V. Der Leistungsverbrauch erreicht bis 3W.

Die externe Stromquelle (AC/DC) ist an die Anschlussstelle "Power" (13) anzuschlieben, die sich rechts im hinteren Teil des Gerätes befindet.

Achtung!

Im ans Zieferrohr anzuschliebenden Anschlußstecker muss der zentrale Kontakt "+" sein. Mögliche Markierung am Stecker oder der Stromquelle ① + Beim Anschluss einer Außenstromquelle (- ) wird die Speisung von den Batterien abgeschaltet.

Während der Versorgung von der externen Stromquelle erfolgt kein Aufladen der Batterien!

Anmerkung: es ist empfehlenswert, Außenstromquellen EPS3 oder EPS5 zu gebrauchen, diese garantieren von 9 bis zu 20 Stunden Alleinlauf.

BETRIEB

Installation der Schiene

Vor dem Anfang des Zielfernrohrbetriebs ist es notwendig, die Schiene zu installieren. Das Zielfernrohr kann mit verschiedenen Schienotypen verwendet werden: Euro-Prisma, Weaver, Seitenchiene, MAK Adapter u.a., die eine Installation des Zielfernrohres an weitere Waffentypen erfolglichen. Das Vorhandsein von Befestigungsnesten am Zielfernrohrsockel erhölicht die Installation der Schiene in zahlireche Positionen. Die Wahl der Schienenstellung lasst die richtige Lage der Austrittspulle abhängig vom Waffentyp gewährleisten.

Mittels Sechkantschlusses und Schrauben ist die Schiene an den Zielfernrohrsockel anzuschrauben (siehe Abb. S.33);

• Stellen Sie das Zielferrohr auf die Waffe auf, vergewisern Sie sich, dass die gewährte Lage bequem ist, dannephen sie Das Geräf ab;
  Drehen Sie die Schrauben los, bringen Sie Gewindefixierungsfluigkeit an das Gewinde der Schrauben an und schrauben Sie sie fest. Lassen Sie die Gewindefixierungsfluigkeit trocknen;
  Das Zielfernrohr ist zur Installation an die Waffe fertig. Anmerkung: bei der Änderung der Schienenposition wird wahrscheinlich ein unwesentliches Einschiessen notwendig.

Einschalten und Bildeinstellung

• Legen Sie die Batterien laut Angaben in Abschnitt 7 "Einlagen der Batterien" ein oder schlieben Sie laut Empfehlungen die äußere Stromquelle an.
  Öffnen Sie Objektivschutzdeckel (2).
  Schalten Sie das Zielfernrohr ein, indem Sie den Schalter (3) in die Stellung "ON"bringen, der Bildschirm leuchtet in ein paar Sekunden auf.
• Stellen Sie durch das Drehen des Dioptrieneinstellrings des Okulars (4) die Scharfe der Symbole auf dem Bildschirm ein. Nach dieser Einstellung ist, unabhängig von der Entermung und anderen Bedingungen, kein Drehen des Dioptrieneinstellrings (4) erforderlich.
  Zur Einstellung der Bildschirmhelligkeit drehen Sie den Griff (17). Das Helligkeitsniveau von 0 bis 20 - wird rechts von dem Piktogram an der Anzeigetafel und im oberen Teil des Bildschirms gezeigt.
  Um den Modus der Bildschirmkontrasteinstellung zu wahlen, drücken Sie die Taste (15). An der Anzeigetafel und im oberen Teil des Bildschirms entscheidt entsprechendes Piktogramm, rechts davon - Kontrastniveau von 0 bis 20.

Reihenschaltung der Taste "INV" (20) erfolgt den Wechsel der Absehenfarbe:

Beim ersten Drücken ist das Hauptteil des Absehens schwarz, das Zusatzteil ist rot.
Beim zweiten Drücken ist das Hauptteil des Absehens schwarz, das Zusatzteil ist grün.
Beim dritten Drücken ist das Hauptteil des Absehens weiss, das Zusatzteil ist grün.
Beim vierten Drücken ist das Hauptteil des Absehens weiss, das Zusatzteil ist rot.

Wahlen Sie ein unbewegliches Beobachtungsbjekt, das sich in einer Entfernung befindet, z.B. 100 m. Den Fokussierungsgriff des Objektivs drehend, erreichen Sie maximale Bildqualität. Für die schnelle Einstellung auf das Ziel, das 100 Meter entfern ist, richten Sie das Zeichen des Objektifokussierungsr Grants (16) dem Zeichen "100" gegenüber auf.
Achtung! Fokussierungsdistanändert sich dem Beleuchtningsniveau entsprechend - bei Tageslicht entspricht das Zeichen "100 m" der Distanz bei 10 m.
Um die Vergroßierung des Gerätes zu steigern, aktivieren Sie das digitale Zoom, indem Sie die Taste "SCR" (19) drücken. So bestehtem Sie die 6,8 fache Vergroßierung.
- Bei ungenügender Beleuchtung nachs schalten Sie den Laser IR-Strahler (18) ein, um eine bessere Beobachtung zu gewährleisten. Der IR-Strahler besteht sich durch Dreistufenleistungseinstellung aus -drehen Sie den Schalter (3) auf IR- IR: odelR
Nach dem Gebrauch schalten Sie das Zielfernrohr aus, indem Sie den Schalter (3) in Stellung "OFF" bringen.
Schlieben Sie den Objektivschutzdeckel (2).

EINSCHIESSEN DES ZIELFERNROHRES AUF DIE WAFFE

Das Zielferrohr Digisight erhögt zwei verschiedene Arten des Einsatzen, auf die traditionelle Weise sowie mittels "Einschiebens mit einem Schuss". Es wird empfehlen, das Einsatzen des Zielferrohrs bei einer Betriebstemperatur ähnlichen Temperatur wie folgt durchzuführen:

Traditionelles Einschieben:

• Stellen Sie die Waffe mit dem Zielfernrohr auf das Zielgestell.
• Stellen Sie die Zielscheibe in der einzuschleiben Entfernung auf, z.B. 100 m.
  Stellen Sie das Zielfernrohr laut Empfehlungen in Abschnitt 9 "Betrieb"ein.
• Stellen Sie das Gewehr in die Zielscheibemitte entsprechend mechanischen Visier auf.
  Tätigen Sie 3-4 Schüsse, indem Sie gründlich und monoton den Zielpunkt anvisieren. Falls erforderlich, schießen sie noch ein Mal.

• Bestimmene sie die Schusskoncentration und die mittlere Treppunktlage. Beim Abweichen der mittleren Treppunktlage in irgendeiner Richtung von der zulässigen Höhe, können Sie durch Drehen der Abstimmchesibe eine Übereinstimmung der mittlerten Treppferlage mit dem Zielpunkt erreichen.

• Schrauben Sie davon den Deckel der Abstimmsscheibe (9) ab, drucken Sie auf die Scheibe bis zum Knacken. Das erste Drucken der Scheibe ermöglicht es, das Absehen vertikal zu verschiben, (oben links erscheidt ein Bildsymbol ), ein erneutes Drucken bis zum Knacken ermöglicht die horizontale Bewegung des Absehens (Bildsymbol erreicht ). Ein weiteres Drucken der Scheibe ermöglicht den Austritt aus dem Modus.

• Kontrollieren Sie die wichtigkeit der Abstimmung durch erneutes Schlieben.
  Das Zielfernrohr ist auf die gewählte Entfernung eingeschieden.

Einschieben mit einem Schuss:

Führer Sie die ersten vier im Abschnitt "Traditionelles Einschieben" aufgeführten Punkte aus. Tätigter Sie einen Schulz.
Falls der Treppunkt nicht mit dem Zielpunkt übereinstimmt, gehen Sie durch Drucken der Taste "M" in das Menu des Zielfernrohs und wahren mittels Taten / (6,7) den Punkt "Einschieben" aus (wird durch Bildsymbol dargestellt).
Rechts vom Piktogramm 念 erscheint ein Zeichen ; und Hilfskreuz (K) im Zentrum des Absehens.
- Durch Halten des Absehens im Zielpunkt versuschen Sie durch Drehen der Abstimmchesibe das Stützkreuz (K) nach den Achsen X und Y bezüglich des Absehens solange bis das Stützkreuz mit dem Treffpunkt (P) in Übereinstimmung kommt (s. Abb.).

Um die Bewegungsrichtung des Absehens von horizontal auf vertikal zu wechseln, drücken Sie die Abstimmschelbe bis zum Knacken. Beim Wechsel der Bewegungsrichtung des Absehens springt die aktive Koordinate von weiß auf rot.

Achtung! Das Absehen kann nur innerhalb des Beschränkungsrahmens bewegt werden (siehe die Abb.), dieser bestimmt den Bereich der Korrekturen - 80 Klicken senkrecht und 100 Klicken waagerecht (Modelle 76312A/76315A); 120 Klicken senkrecht und 100 Klicken waagerecht (Modelle 76317UA/76318UA);

Verlassen Sie das Submenü «Einschleiben», indem sie Taste “M” eine Sekunde halten.Jetzt bewegt sich das Absehen in den Treffpunkt.
- Tätigene sich einen erneuten Schuss, jetzt muss der Treffpunkt mit dem Zielpunkt zusammenfallen.
Das Zielfernrohr ist auf die gewährte Entfernung eingeschlossen. Anmerkung:

Einschiessparameter (X;Y Koordinaten) werden im Zielfernrohr unter Nummer 1 im Punkt "Gewehrauswahl" gespeichert. Wenn Sie das Zielfernrohr auf einem anderen Gewehr oder auf eine andere Entfernung einzuschreiben brauchen, ist es Nummer 2 oder 3 zu wahren (siehe Punkt "Gewehrauswahl", Kapitel 11)

DAS HAUPTMENU

Der Funktionsbereich das Hauptmenü umfasst folgende Punkte:

Wahl der Absehenform im Speicher
Gewehrauswahl
Modus "Einschieben mit einem Schuss" (siehe Kapitel 10)
Auswahldes Videoausgangssignals/ Abschalten des Videoausgangs
Uhrzeiteinstellung

Aktivierung des drahtlosen Fernbedienungspultes (siehe Kapitel 15)

Menu

Kurzes odes dauerdrucken der Navigationstanten Auswahl der Menüpunkte

Kurzes Drücken der "M" Taste - Eingang ins Menu und Submenu, Auswahlbestätigung.

Langes Drucken der "M" Taste - Austritt aus dem Untermenü und Menu (von der Kursorposition abhängig).

Auswahl des Absehens aus dem Speicher des Zielferrohrs.
Dieser Punkt ermitteligt die Auswahl der Absehenform a Absehensatz des Zielferrohrspeichers.

Das Piktogramm 1- aus dem Menu wahlen und "M" Taste drucken.
Tasten /ermöglich die Absehenausswahl aus der Lieste (die Ordnungsnummer wird nedem dem Symbol -gezeigt), auf dem Display wird das ausgewählte Absohen abgebildet
- Die Taste "M" drücken, um die Auswah zu bestätigten. Alle Abehen und ihre Beschreibung sind auf der Website www.pulsar-nv.com zu finden.

ANMERKUNG

Die in Displays angewendete OLED-Technologie (76312A und 76315A Modelle) bedingt einige Besonderheiten des Betriebs: nach dem Wechsel des Absehens konnen Spuren der vorher angewendeten Zielmarke zu sehen sein: halbdurchslichtige weitere Linien. Die Spuren erschellen in dem Fall, wenn das neue Absehen einige Elemente des vorherigen nicht enthalt (z.B. Linlen, Ringe, Striche usw.). Nach einer gewissen Zeit werden solche Spuren unauffälliger. Das Erschinen solcher Spuren ist kein Defekt und unterliegt keiner Garantiereparatur.

Gewehrauswahl

Dieser Punkt ermitteligt die Auswah der drei Einschießparameter für entsprechende Gewehrtypen oder für Einschießen auf entsprechliche Entfernungen.

Das Pikogramm ist mittels Tasten aus dem Menu zu wahren, danach soll die Nummer aus der Liste (1; 2; 3) gewährt werden.
- Drücken Sie die Taste "M", um die Auswah zu bestätigten. Die Nummer der ausgewählten Variente des anzuwendenden Gewehrs (Distanz) wird an der Anzeigetafel im unteren Teil des Displays abgebildet.

Anmerkung. Ursprünglich befindet sich das Absehen für alle drei Varianten im Zentrum des Dispalys (Koordinaten X = 0;Y = 0 ). Danach erfolgt für jeder Gewehr- und Distanzvarierte ein extra Einschießen.

Wahl des Videosignalstandards

Die "M" Taste drucken, das Piktogramm mittels Tasten wahlen.
Die Tasten /▶helfen Videoausgangsstandard zwischen PAL und NTSC wahren.
- Um ins Hauptmenü zusückzukehren, soll die "M" Taste eine Sekunde lang gedrück werden. Oder es ist 10 Sekunden zu warten und der Ausgang erfolgt automatisch.

Uhrzeinstellung

Die Taste "M" (5) drucken, das Piktogramm wahlen.
Den Kursor mittels Tasten▶ schiebern, um den Uhrzeitformat zwischen "24" und "AM/PM" zu wahren.
- Um den Stundenkreis zu bestimmten, soll die "M" Taste gedrück werden. Benutzten Sie für die Einstellung Tasten
- Um die Kennwertechneller durchzublättern, soll die Taste oder gekreditrücken gehalten werden, bis der gewünsche Kennwert erscheidt.
- Die Taste "M" drucken, um den Minutenwert einzugeben. Die Einstellung erfolgt nach dem vorherbeschriebenen Algorithmus.
- Um den Menüpunkt "Uhrzeitinstellung" zu verlassen und ins Hauptmenü zu übergeben, soll die "M" Taste eine Sekunde lang gedrück gehalten werden. Oder 10 Sekunden warten, um das Submenü zu verlassen.

Anmerkung: nach dem die Batterien aus dem Zielfernrohr ausgenommen werden, werden die Uhrzeitenstellungen im Laufe von zwei Monaten gespeichert.

Schnellfunktionanzeige

Das Umschalten der Arbeitsmodi des eingebauten IR-Strahlers, Bildhelligkeits- und Kontrast-, Videosignalinstellungen, Einschalten der "SumLight", "Autocontrast" und "Zoom" Funktionen werden als vergroßerte Pop-up-Symbole oben auf dem Display abgebildet.

BILDEINSTELLUNG

Das Zieferrohr verfügbar über Funktionen für eine Schnellbildeinstellung in Contrast und SunLight™ Modi:

Autokontrast (starke Kontraststeigerung, Taste (12) (Bildsymbol );

SumLight™ (Aktivierung des Algorithmus zur Empfindlichkeitsteigerung) Taste (11) (Bildsymbol S).

Funktion SunLight™ und ihre Besonderheiten

Die SunLightTM Funktion wird beim ersten Einschalten des Zieffernrohrs automatisch aktiviert. Die Anwendung dieser Funktion ermöglich die Empfindlichkeit des CCD- Sensors im Falle der Senkung des Beleuchtungsniveauaus zu steigem. So wird die Beobachtung bei fast volliger Dunkelheit möglich. Bei genügendem Beleuchtungsniveau kann die Funktion manuell per Menu abgeschaltet werden. Ferner werden beim Einschalten des Gerätes die Daten des letzten Betriebs gespeichert.

Es ist aber zu berücksichtigten, dass bei higherer Sensorempfindlichkeit das Niveau der Störungen auf dem Bild steigern kann. Die Bildwechselfrequenz sinkt, die Abbildung verzogert sich. Beim heftigen Schlieben des Zielfernrohrs kann das Bild "verzerrt" werden. Aber darauf handelt es sich um keine Defekte des Gerätes.

Auf dem Bildschirm konnen leuchtende weiße Punkte (Pixel) auftreten. Die Zahl solcher Punkte kann beim Einschalten der Funktion SumLight™ steigern. Es wird durch Besonderheiten der Arbeit dieser Funktion verursacht und es ist kein Mangel.

ANWENDUNG DER ZUSÄTZLICHEN WEAYER-SCHIENE 7/8

Das Zielernorrh ist mit einer zusätzlichen Weaver-Schiene (8) ausgerüstet, die links am Gehausse angebracht ist. Mit dieser Schiene können Sie zusätzliches Zubehör aufstellen:

• einen zusätzlichen IR-Strahler Pulsar-940 (940 nm);
  -Außenstromquelle EPS3;
• Videorekorder CVR640 u.a.

VIDEOAUSGANG

Das Zielfermohr ist mit der Anschlussstelle "Video out" (14) zum Anschluss externe Videoaufzeichungsgeräte und Bildausgabe an einen Monitor ausgestattet.

Zuerst wahlen Sie den Videoausgangssignal - PAL oder NTSC (siehe den entsprechenden Punkt im Kapitel 11 "Hauptmen").
SchlieBen Sie den Videosignalempfänger an die Anschlußstelle "Video out" (14) und schalten Sie das Zielfernrohr ein.

FERNBEDIERUNGSPULT

Drahtloses Fernbedienungspult wiederholt Einsatzfunktion von Gerat, IR-Strahler, Digitalzoom.

Auf dem Fernbedienungspult gibt es drei Tasten:

Taste "ON" (23) - Ein-/ Ausschalten des Zielfemrohrs (für Ein-/ Ausschalten zwei Sekunden lang gedrückt halten);
Taste "IR" (24) - Ein-/ Ausschalten des IR-Strahlers, Änderung vom Leistungsnahme;
Taste "Zoom" (25) - Ein-/ Ausschalten vom Digitalzoom.

Vor dem Gebrauch des Fermbedienungspultes aktivieren Sie es auf folgende Weise:

Schalten Sie das Zielfernrohr ein und wahlen Sie den Menupunkt „Aktivieren des Fernbedienungspultes“, der mit dem Piktogramm an der Informationstafel markiert ist.
- Drücken Sie die Taste "M", es entscheidt die Mitteilung "WAIT" und der Countdn fängt an, so soll im Laufe von dieser Zeit eine von den Tanten des Fernbedienungsspultes zwei Sekunden gerück gehalten werden.
- Die Mitteilung "COMPLETE" erschweit nicht beim Piktogramm, wenn die Aktivierung erfolgsrecht gelaufen ist.

Das Fermbedienungspult ist aktiviert und zur Arbeit bereit.

Wenn das Fermbedienungspult nicht Funktioniert, soll die Batterie ersetzt werden. Dafür ist es, die Schrauben auf der Rückplatte vom Fermbedienungspult abzuschrauben, den Hinterdeckel abzunehmen, die alte Batterie hersauszunehmen und eine neue Batterie CR2032 einzusetzen.

TECHNISCHE KONTROLLE

Bei der technischen Kontrolle, die vor jeder Jagd empfohlen ist, ist unbedingt zu prufen:

Den außerlichen Zustand des Gerätes (Risse, tiefe Druckstellens und die Korrosionsspuren sind nicht zulässig).
Die Richtigkeit und Zuverlässigkeit der Visierbefestigung auf dem Gewehr (Lüfte sind strengstens nicht zugelassen).
Den Zustand der Objektivsinnen, des Okulars und IR-Leuchte (die Risse, Fettflecke, den Schmutz, die Wassertropfen und andere Beschläge) sind nicht zugelassen.
Den Zustand der Batterien und der elektrischen Kontakte des Batteriefaches, die Batterie soll nicht entladen sein; die Elektrolyt-, Salz-, und Oxydierungsspuren sind nicht zulässig.
Die Zuverlösigkeit des Auslösens des Betriebsumschalters, Reglers der Bildschirmhelligkeit, der Betriebstasten.
Die gleichmäßige Bewegung des Fokussierungsgriffs des Objektivs und des Okkullarrings.

WARTUNG

Die Wartung ist mindestens zwei Mal im Jahre durchzufahren und namlich:

Reinigen Sie die Außenflächen der Metall- und Plastteile von Staub, Schmutz und Feuchigkeit; wischen Sie sie mit Baumwolltuch, der keinlich mit dem Waffenöl oder dem Vasilin angefeucht ist, ab.
Reinigen Sie die elektrischen Kontakte des Batteriefaches mit dem beliebigen nicht fetten, organischen Lösungsmittel.
Prufen Sie die Linsen des Okulars, Objektivs und IR-Leuchte; vorsichtig abstauben; wenn es notwendig ist, reinigen Sie ihre äußerliche Oberflächen.

LAGERUNG

Lagem Sie das Gerät immer nur in der Aufbewährungstasche, im trockenen, gut geflüften Raum. Bei der Dauerlagerung (mehr als ein Monat) ziehen Sie unbedingt die Batterien hereus.

FEHLERBSEITIGUNG

In der Tabelle ist die Beste de la moglich Probleme, die bei dem Betrieb des Zielfernrohrs entstehen konnen, aufgefhrt. Führn Sie die empfohlene Prüfung und Korrektur auf Art und Weise, wie es in der Tabelle angefoht ist, durch. In der Tabelle sind nicht alle Probleme erwähnt, die entstehen konnen. Wenn in der gegebenen Beste Problem nicht erwahnt ist, oder die erwähnte Maßnahme für die Beseitigung des Defektes kein Ergebnis hat, teilen Sie darüber dem Hersteller mit.

Problem	Mögliche Ursache	Beseitigung
Das Zielfremrohr schaffen sich nicht ein.	Die Batterien sind falsch eingelegt.	Legen Sie die Batterien entsprachend der Markierung ein.
	Kontakte im Batteriefach sind oxidiert, die Batterien lecken oder auf die Kontakte gerlet die chemisch aktive Flüssigkeit. Die Batterien sind voll entladen.	Reinigen Sie das Batteriefach, reinigen Sie die Kontakte. Legen Sie neue Batterien ein.

Problem	Mögliche Ursache	Beseitigung
Das unscharfte Bild des Absehens, es geltigt nicht das Okular nicht zu halten.	Für Korrektur ihrer Sehrschein sind die Dioptrien des Okulars nicht genug.	Wenn Sie Brillen mit den Linsen über +/-4 haben, dann beobachteten Sie das Okular des Vistars durch die Brille.
Beim deutlichen Bild des Absehens bleibt das Bild des Objektes, das mindestens 30 m entfremt ist, unscharf.	Staub und Kondensat auf optischen Außenflächen des Objektivs und Okulars.	Wischen Sie die optischen Außenflächen mit dem weichen Bauwölltuch ab.Trockten Sie das Vislar, lasen Sie für vier Stunden im warmen Raum liegen.
Das Absohen wird beim Schlieben verschoben.	Das Zielfernrohr slecht nicht fest auf dem Gewehr, oder die Befestigung wurde mit Schraubfixerstift nicht fixiert.	Prüfen Sie die Festigkeit des Einbaues des Zielfernrohs.Vergewissen Sich,sass Die sie Arl der Patronen, mit denen Sie früherer Ihr Gewehr und Visier eingeschlossen haben, verwenden. Wenn Sie das Zielfer nro hr im Sommer eingeschlossen haben, und es im Winter (oder im Gegenheit) verwenden, dann ist eine gewissene Änderung des Nullpunktes des Einschliebsnicht ausgeschlossen.
Das Zielfernrohr wird nicht fokusiert.	Es ist nicht richig eingestellt.	Stellen Sie das Gerät entsprechend dam Abschnitt 9 "Batrae" ein. Prüfen Sie die Außenflächen der Linsen des Objektivs und Okulars; falls notwendig,reinigen Sie sie vom Staub, Kondensat,Rauraf犹 as. Bei kaltem Welter können Sie spezielle Anlaufenschutzschichten (zum Beispiel, wie für Korrekutrillen) verwendent.
	Das Zielfernrohr wird bei Tagoslicht auf langor Beobachtungsdistanz gebraucht.	Prüfen Sie die Fokussierung des Zielfernrohs in der Nacht.
Das Zielfernrohr schaitet sich mit dem Fembiedenungs-pulf nicht ein.	Das Fembiedenungs-pulf ist nicht aktiviert. Die Batterie ist leer.	Aktiveren Sie das Fembiedenungs-pulf laut dem Punkt 15.Selzen Sie eine neue Batterie CR2032 ein.
Nach dem Einschalten des Laser IR-Strahlers kann auf dem Bildschirm eine kaum bemarkkne Textur auften, die auf die Erkennungsdistanz und Beobachtungseffektivität keine Wirkung ausübt.	Dieser Effekt ist durch die Besonderheit des Funktionierens des Infrarotstrahlers bedingt und stellt keinen Mangel dar.	Es ist kein Defekt.
Nach dem Absohenwechsel sind Spuren der vorherigen Zielmarke zuieren: halbdurchsichtigige weitere Linien.	Dies ist durch Technologiebesonderheiten der OLED Bildschrimpe bedingt.	Es ist kein Defekt.

Besonderheiten des Betriebs des CCD-Sensors

Die CCD-Sensoren, die in den digitalen Geräten Pulsar verwendet werden, zeichnen sich durch ihre hohe Qualität aus. Dennoch sind in diesen Geräten weitere oder schwarze Punkte (hellere oder dunklere) zulässig, die nicht nur bei Nacht, sondern auch bei Tag,alanders bei der aktivierten SunLightTM- Funktion, auftieufen konnen.

Das Vorhandensein dieser weiß oder schwarzen Flecken, Punktte des CCD-Sensors (bis 4%) ist den Normativkten des Sensor-Herstellens gemäß zulässig. Die Leuchntintensität Heller Punktte auf dem Bildschirm ist sowoll vom Typ des CCD-Sensors, als auch vom Temperaturanstieg des Sensors beim Betrieb des Gerätes abhängig.

ESPANOL

CHARACTERISTICAS TECNICAS
