BEDIENUNGSANLEITUNG BM 70 BEURER

www.beurer.de • Mail: [e-mail]

0344

DEUTSCH

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt unseres Sortimentes entschieden haben. Unser Name steht für hochwertige und eingehend geprüfte Qualitätsprodukte aus den Bereichen Wärme, Gewicht, Blutdruck, Körpertemperatur, Puls, Sanfte Therapie, Massage und Luft.

Bitte lesen Sie diese Gebrauchsanleitung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

Mit freundlicher Empfehlung

Ihr Beurer-Team

1. Kennenlernen

Das Oberarm-Blutdruckmessgerät dient zur nichtinvasiven Messung und Überwachung arterieller Blutdruckwerte von erwachsenen Menschen.

Sie können damit schnell und einfach Ihren Blutdruck messen, die Messwerte abspeichern und sich den Verlauf und Durchschnitt der Messwerte anzeigen lassen.

Bei eventuell vorhandenen Herzrhythmusstörungen werden Sie gewarnt.

Die ermittelten Werte werden nach WHO-Richtlinien eingestuft und grafisch beurteilt.

Des Weiteren verfügt dieses Blutdruckmessgerät über eine hämo dynamische Stabilitätsanzeige, welche hier im Weiteren mit Ruheindikator bezeichnet wird. Dieser zeigt an, ob während der Blutdruckmessung eine ausreichende Kreislaufruhe vorliegt und die Blutdruckmessung damit genauer Ihrem Ruheblutdruck entspricht. Lesen Sie hierzu mehr auf S. 8 – 9. Bewahren Sie diese Gebrauchsanleitung für weitere Benutzung auf und machen sie diese auch anderen Benutzern zugänglich.

2. Wichtige Hinweise

Hinweise zur Anwendung

• Messen Sie Ihren Blutdruck immer zu gleichen Tageszeiten, um eine Vergleichbarkeit der Werte zu gewährleisten.
• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus!
• Zwischen zwei Messungen sollten Sie 5 Minuten warten!
• Die von Ihnen selbst ermittelten Messwerte können nur zu Ihrer Information dienen – sie ersetzen keine ärztliche Untersuchung! Besprechen Sie Ihre Messwerte mit dem Arzt, begründen Sie daraus auf keinen Fall eigene medizinische Entscheidungen (z.B. Medikamente und deren Dosierungen)!
• Es kann zu Fehlmessungen bei Erkrankungen des Herz-Kreislaufsystems kommen, ebenso bei sehr niedrigem Blutdruck, Durchblutungs- und Rhythmusstörungen sowie bei weiteren Vorerkrankungen.
• Verwenden Sie das Gerät nur bei Personen mit dem für das Gerät angegebenen Umfangbereich des Oberarmes.
• Sie können das Blutdruckmessgerät mit Batterien oder mit einem Netzgerät betreiben. Beachten Sie, dass eine Datenspeicherung nur möglich ist, wenn Ihr Blutdruckmessgerät Strom erhält. Sobald die Batterien verbraucht sind oder das Netzgerät vom Stromnetz getrennt wird, verliert das Blutdruckmessgerät Datum und Uhrzeit.

- Die Abschaltautomatik schaltet das Blutdruckmessgerät zur Schonung der Batterien aus, wenn innerhalb einer Minute keine Taste betätigt wird.

Hinweise zur Aufbewahrung und Pflege

- Das Blutdruckmessgerät besteht aus Präzisions- und Elektronik-Bauteilen. Die Genauigkeit der Messwerte und Lebensdauer des Gerätes hängt ab vom sorgfältigen Umgang:

• Schützen Sie das Gerät vor Stößen, Feuchtigkeit, Schmutz, starken Temperaturschwankungen und direkter Sonneneinstrahlung.
• Lassen Sie das Gerät nicht fallen.
• Benutzen Sie das Gerät nicht in der Nähe von starken elektromagnetischen Feldern, halten Sie es fern von Funkanlagen oder Mobiltelefonen.

• Verwenden Sie nur die mitgelieferte oder originale Ersatz-Manschetten. Ansonsten werden falsche Messwerte ermittelt.

• Drücken Sie nicht auf Tasten, solange die Manschette nicht angelegt ist.

• Falls das Gerät über einen längeren Zeitraum nicht benutzt wird, wird empfohlen die Batterien zu entfernen.

Hinweise zu Batterien

• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Produkte für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinander genommen, in Feuer geworfen oder kurzgeschlossen werden.

• Nehmen Sie die Batterien aus dem Gerät heraus, wenn diese verbraucht sind oder Sie das Gerät länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können. Ersetzen Sie immer alle Batterien gleichzeitig.

• Benutzen Sie keine verschiedenen Batterie-Typen, Batterie-Marken oder Batterien mit unterschiedlicher Kapazität. Verwenden Sie vorzugsweise Alkaline-Batterien.

Hinweise zu Reparatur und Entsorgung

• Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie die verbrauchten Batterien an den dafür vorgesehenen Sammelstellen.
• Öffnen Sie nicht das Gerät. Bei nicht beachten erlischt die Garantie.
• Das Gerät darf nicht selbst repariert oder justiert werden. Eine einwandfreie Funktion ist in diesem Fall nicht mehr gewährleistet.
• Reparaturen dürfen nur vom Beurer Kundenservice oder autorisierten Händlern durchgeführt werden. Prüfen Sie jedoch vor jeder Reklamation zuerst die Batterien und tauschen Sie diese gegebenenfalls aus.
• Bitte entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EC – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich bitte an die für die Entsorgung zuständige kommunale Behörde.

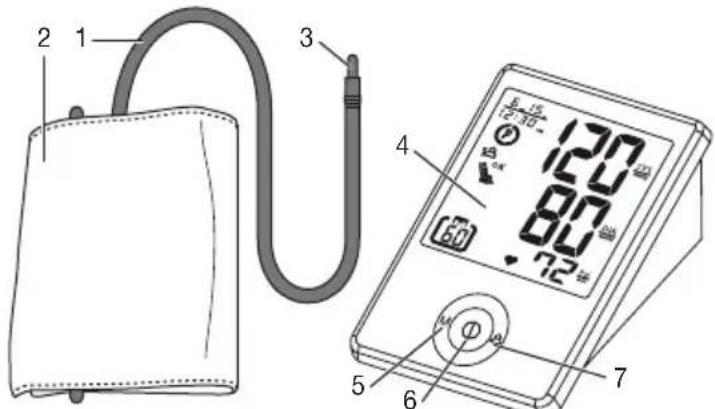

1. Gerätebeschreibung


1. Manschettenschlauch

2. Manschette

3. Manschettenstecker

4. Display

5. Speichertaste M

6. Ein/Aus-Taste①

7. Benutzerauswahl-Taste

8. Datum/Zeit-Taste

9. Einstell-Taste⊕

10. Anschluss Netzgerät

11. Datenschnittstelle

12. Anschluss für Manschettenstecker (linke Seite)

8 9 10 11 12

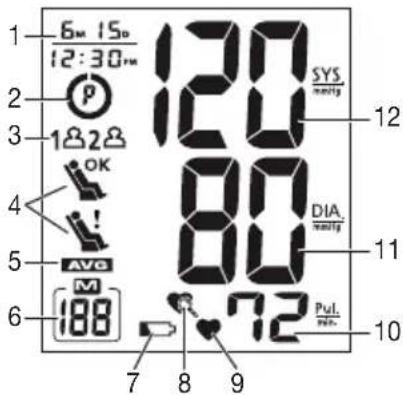

Anzeigen auf dem Display:

1. Datums-/Zeitanzeige

2. WHO-Einstufung

3. Benutzerspeicher

4. Ruheindikator

5. Durchschnittswert (AVG)

6. Speicher- sequenznummer

7. Symbol schwache Batterie

8. Symbol Herzrythmus- störung

9. Herzschlagsymbol ♥

10. Puls

11. Diastolischer Druck

12. Systolischer Druck

6m 15o 12:30pm 120 SYS magg 12 1828 OK AVG 80 DIA magg 11 188 72 Pul. min 10 7 8 9

4. Messung vorbereiten

Batterie einlegen

- Entfernen Sie den Deckel des Batteriefaches auf der Rückseite des Gerätes.

- Legen Sie vier Batterien vom Typ 1,5 V AA (Alkaline Type LR6) ein. Achten Sie unbedingt darauf, dass die Batterien entsprechend der Kennzeichnung werden. Verwenden Sie keine w

- Schließen Sie den Batteriefachdeckel wieder sorgfältig.

Wenn die Batteriewechselanzeige 📄 dauerhaft erscheint, ist keine Messung mehr möglich und Sie müssen alle Batterien erneuen. Sobald die Batterien aus dem Gerät entfernt werden, muss die Uhrzeit neu eingestellt werden.

Verbrauchte Batterien gehören nicht in den Hausmüll. Entsorgen Sie diese über Ihren Elektrofachhändler oder Ihre örtliche

Wertstoff-Sammelstelle. Dazu sind Sie gesetzlich verpflichtet.

Hinweis: Diese Zeichen finden Sie auf schadstoff-

haltigen Batterien: Pb: Batterie enthält Blei,

Cd: Batterie enthält Cadmium, Hg: Batterie enthält Quecksilber.

Datum und Uhrzeit einstellen

Sie sollten Datum und Uhrzeit unbedingt einstellen. Nur so können Sie Ihre Messwerte korrekt mit Datum und Uhrzeit speichern und später abrufen.

Drücken Sie die Tasten ⏻ und ⏻um den Monat einzu stellen. Drücken Sie dann hintereinander die Tasten ⏻ und ⏻um jeweils das Datum, die Stunde, die Minute einzustellen und ⏻ um den Eintrag zu bestätigen.

Die Uhrzeit wird im 12-Stunden-Format angezeigt, d. h. eine Uhrzeit ab 13:00 Uhr wird mit 01:00 PM angezeigt.

Betrieb mit Netzgerät

Sie können dieses Gerät auch mit einem Netzgerät betreiben. Dazu dürfen keine Batterien im Batteriefach sein. Das Netzgerät ist unter der Bestellnummer 071.29 im Fachhandel oder bei der Serviceadresse erhältlich.

Das Blutdruckmessgerät darf nur mit den hier beschriebenen Netzgeräten betrieben werden. Das Netzgerät darf nur an die auf dem Typschild angegebene Netzspannung angeschlossen werden.

Sobald Sie das Netzgerät ausstecken, verliert das Blutdruckmessgerät Datum und Uhrzeit. Die gespeicherten Messergebnisse bleiben jedoch erhalten.

Software

Das Gerät verfügt außerdem über eine Datenschnittstelle. Die dazugehörige Software inklusive Übertragungskabel ist unter der Bestellnummer 656.26 bei der angegebenen Serviceadresse erhältlich.

5. Blutdruck messen

5.1 Manschette anlegen

Legen Sie die Manschette am entblößten linken Oberarm an. Die Durchblutung des Arms darf nicht durch zu enge Kleidungsstücke oder Ähnliches eingeengt sein.

Die Manschette ist am Oberarm so zu platzieren, dass der untere Rand 2 – 3 cm über der Ellenbeuge und über der Arterie liegt. Der Schlauch weist zur Handflächenmitte.

Legen Sie nun das freie Ende der Man schette eng, aber nicht zu stramm um den Arm und schließen Sie den Klettverschluss. Die Manschette sollte so stramm angelegt sein, dass noch zwei Finger unter die Manschette passen.

Stecken Sie nun den Manschetten - schlauch in den Anschluss für den Man schetten stecker.

Achtung: Das Gerät darf nur mit der Original-Manschette betrieben werden. Die Manschette ist für einen Armumfang von 24 bis 36 cm geeignet.

Unter der Bestellnummer 162.797 ist eine größere Manschette für Oberarmumfänge von 34 bis 46 cm beim Fachhandel oder bei der Serviceadresse erhältlich.

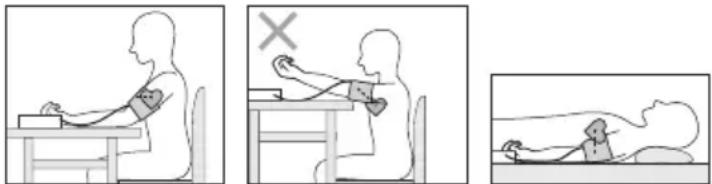

5.2 Richtige Körperhaltung einnehmen

• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus! Ansonsten kann es zu Abweichungen kommen.
• Sie können die Messung im Sitzen oder im Liegen durchführen. Achten Sie in jedem Falle darauf, dass sich die Manschette in Herzhöhe befindet.
• Um das Messergebnis nicht zu verfälschen, ist es wichtig, sich während der Messung ruhig zu verhalten und nicht zu sprechen.

5.3 Speicher wählen

Sie haben zwei Speicher á 60 Speicherplätze um die Messergebnisse von 2 verschiedenen Personen getrennt vonein-

ander abzuspeichern oder Messungen morgens und abends separat abzuspeichern.

Wählen Sie den gewünschten Speicherplatz durch Drücken der Taste Benutzerauswahl ⚠ Bestätigen Sie Ihre Wahl mit der Ein/Aus-Taste①.

5.4 Blutdruckmessung durchführen

• Legen Sie, wie zuvor beschrieben, die Manschette an und nehmen Sie die Haltung ein, in der Sie die Messung durchführen wollen.
• Drücken Sie die Taste Benutzerauswahl ⚠, um einen Speicher zu wählen, und drücken Sie die Taste① 2x, um mit der Messung im gewählten Benutzer speicher zu beginnen. Nach dem Prüfen des Displays, wobei alle Ziffern leuchten, pumpt sich die Manschette automatisch auf. Während des Aufpumpens ermittelt das Gerät bereits Messwerte, die zur Abschätzung des nötigen Aufpumpdruckes dienen. Sollte dieser Druck nicht ausreichen, pumpt das Gerät automatisch 40 mmHg nach (Real Fuzzy Logic).
• Dann wird der Druck in der Manschette langsam abgelassen und der Puls erfasst.
• Der Puls, der systolische und der diastolische Blutdruck sowie der Ruheindikator (siehe Kapitel 5.6) werden angezeigt.
• Sie können die Messung jederzeit durch das Drücken der Ein/Aus-Taste ^1 abbrechen.
• Zum Abschalten und Druckablassen drücken Sie erneut die Ein/Aus-Taste ^1 . Wenn Sie vergessen das Gerät auszuschalten, schaltet sich das Gerät nach ca. 1 Minuten automatisch aus.

Warten Sie vor einer erneuten Messung mindestens 5 Minuten!

5.5 Ergebnisse beurteilen

Herzrhythmusstörungen:

Dieses Gerät kann während der Messung eventuelle Störungen des Herzrhythmus identifizieren und weist gegebenenfalls nach der Messung mit dem Symbol 🎨 darauf hin.

Dies kann ein Indikator für eine Arrhythmie sein. Arrhythmie ist eine Krankheit, bei der der Herzrhythmus aufgrund von Fehlern im bioelektrischen System, das den Herzschlag steuert, anormal ist. Die Symptome (ausgelassene oder vorzeitige Herzschläge, langsamer oder zu schneller Puls) können u.a. von Herzerkrankungen, Alter, körperliche Veranlagung, Genussmittel im Übermaß, Stress oder Mangel an Schlaf herrühren. Arrhythmie kann nur durch eine Untersuchung bei Ihrem Arzt festgestellt werden.

Wiederholen Sie die Messung, wenn das Symbol 📄 nach der Messung auf dem Display angezeigt wird. Bitte achten sie darauf, dass Sie sich 5 Minuten ausruhen und während der Messung nicht sprechen oder bewegen. Sollte das Symbol 🔔 oft erscheinen, wenden Sie sich bitte an Ihren Arzt. Selbstdiagnose und behandlung aufgrund der Messergebnisse kön-

nen gefährlich sein. Befolgen Sie unbedingt die Anweisungen Ihres Arztes.

WHO-Einstufung:

Die Weltgesundheitsorganisation (WHO) und das National High Blood Pressure Education Program Coordinating Committee (Koordinationskomitee für nationale Programme zur Aufklärung über Bluthochdruck) haben Blutdruck-Standardwerte zur Erkennung von Blutdruckwerten mit hohem und geringem Risiko entwickelt. Diese Standardwerte dienen jedoch lediglich als allgemeine Richtlinie, da der individuelle Blutdruck bei verschiedenen Personen und unterschiedlichen Altersgruppen usw. abweicht.

Es ist wichtig, dass Sie Ihren Arzt in regelmäßigen Abständen zu Rate ziehen. Ihr Arzt teilt Ihnen Ihre individuellen Werte für einen normalen Blutdruck sowie den Wert mit, ab dem die Höhe des Blutdrucks als gefährlich einzustufen ist.

Tabelle zur Klassifikation von Blutdruckwerten (Maßeinheit mmHg) für Erwachsene:

Bereich Systole Diastole Maßnahme
Hypotonie (erniedrigter Blutdruck) niedriger als 105 niedriger als 60 Kontrolle beim Arzt
Normalbereich zwischen 105 und 120 zwischen 60 und 80 Selbstkontrolle
Prähypertensiver Blutdruckbereich (*)	zwischen 120 und 140 zwischen 80 und 90 Kontrolle beim Arzt
Hypertonie – Bluthochdruck Grad	zwischen 140 und 160 zwischen 90 und 100 Konsultation Ihres Arztes
Hypertonie – Bluthochdruck Grad	höher als 160 höher als 100 Konsultation Ihres Arztes

(*) Blutdruckbereich der in einen Bluthochdruck übergehen kann Adapted from JNC 2003

Die WHO-Einstufung im Display zeigt an, in welchem Bereich sich der ermittelte Blutduck befindet. Sollte sich der Wert von Systole und Diastole in zwei unterschiedlichen WHO-Bereichen befinden (z.B. Systole im Bereich Hypertonie Grad 📋 und Diastole im Bereich Normal) dann zeigt Ihnen die WHO-Einstufung auf dem Gerät immer den höheren Bereich an, im beschriebenen Beispiel „Hypertonie Grad 🔒“.

5.6 Messung des Ruheindikators (durch die HSD-Diagnostik)

Der häufigste Fehler bei der Blutdruckmessung besteht darin, dass zum Zeitpunkt der Messung kein Ruheblutdruck (hämodynamische Stabilität) vorliegt, d. h. sowohl der systolische als auch der diastolische Blutdruck sind in diesem Fall verfälscht. Dieses Gerät bestimmt automatisch während der Blutdruckmessung, ob eine mangelnde Kreislaufruhe vorliegt oder nicht. Liegt kein Hinweis auf eine mangelnde Kreislaufruhe vor, wird das Symbol (hämodynamischen Stabilität) angezeigt und das Messergebnis kann als zusätzlich qualifizierter Ruheblutdruckwert dokumentiert werden.

OK: Hämodynamische Stabilität vorhanden

Die Messergebnisse des systolischen und diastolischen Drucks sind unter hinreichender Kreislaufruhe erhoben und reflektieren mit guter Sicherheit den Ruheblutdruck.

Liegt jedoch ein Hinweis auf mangelnde Kreislaufruhe vor (hä-modynamische Instabilität), wird das Symbol 🔍 angezeigt. In diesem Fall sollte die Messung nach einer körperlichen und mentalen Ruhezeit wiederholt werden. Die Messung des Blut-drucks muss in körperlicher und mentaler Ruhe stattfinden, da dieser die Referenz zur Diagnostik der Blutdruckhöhe und somit zur Steuerung einer medikamentösen Behandlung eines Patienten darstellt.

: Keine Hämodynamische Stabilität vorhanden

Es ist sehr wahrscheinlich, dass die Messung des systolischen und des diastolischen Blutdrucks nicht in ausreichender Kreis-laufruhe erfolgt ist, und deshalb die Messergebnisse vom Ruhe-blutdruckwert abweichen.

Wiederholen Sie die Messung nach mindestens 5- minütiger Ruhe- und Entspannungszeit. Begeben Sie sich an einen hinreichend ruhigen und bequemen Platz, bleiben Sie dort in Ruhe, schließen Sie ihre Augen, versuchen Sie sich zu entspannen und atmen Sie ruhig und gleichmäßig.

Wenn die folgende Messung weiterhin mangelnde Stabilität zeigt, können Sie nach weiteren Ruhephasen die Messung erneut wiederholen. Falls weitere Messergebnisse instabil bleiben, kennzeichnen Sie ihre Blutdruckmesswerte bezüglich dieses Sachverhalts, da sich dann keine ausreichende Kreis-laufruhe während Ihrer Messungen einstellen ließ.

In diesem Fall kann unter anderem eine nervale innere Unruhe ursächlich sein, welche durch kurzfristige Ruhephasen nicht beseitigt werden kann. Weiter können auch bestehende Herzrhythmus-Störungen eine stabile Blutdruckmessung verhindern.

Das Fehlen des Ruheblutdrucks kann unterschiedliche Ursachen haben, wie z.B. körperliche Belastungen, mentale Anspannung oder Ablenkung, Sprechen oder Herzrhythmus störungen während der Blutdruckmessung.

In der überwiegenden Anzahl der Anwendungsfälle liefert die HSD-Diagnostik eine sehr gute Orientierung, ob bei einer Blutdruckmessung eine Kreislaufruhe vorliegt. Bestimmte Patienten mit Herzrhythmusstörungen oder dauerhaften mentalen Belastungen können längerfristig hämodynamisch instabil bleiben,

dies gilt auch nach wiederholten Ruhephasen. Die Genauigkeit der Bestimmung des Ruheblutdrucks ist bei diesen Anwendern einge schränkt. Die HSD-Diagnostik hat wie jede medizinische Messmethodik eine begrenzte Bestimmungsgenauigkeit und kann in einzelnen Fällen zu Fehlanzeigen führen. Die Blutdruckmessergebnisse bei denen eine bestehende Kreislaufruhe bestimmt wurde, stellen besonders verlässliche Ergebnisse dar.

6. Messwerte speichern, abrufen und löschen

Das Gerät speichert automatisch die Blutdruckwerte von den letzten 60 Messungen ab. Werden die 60 Speicher plätze überschritten, wird der jeweils älteste Wert gelöscht.

Der Speicher kann wie folgt abgerufen werden:

• Drücken Sie die Taste Benutzerauswahl zum einen Benutzerspeicher zu wählen, und drücken Sie wiederholt die Taste „M“, um von Speicher zu Speicher zu schalten.
• Zunächst wird der Durchschnittswert „AVG“ der letzten 3 Messungen angezeigt.
• Durch weiteres Drücken der Speichertaste erscheinen die weiteren Einzel-Messergebnisse – als Erstes der zuletzt gemessene Wert.
• Zum Abschalten drücken Sie erneut die EIN/AUS-Taste ^1
• Sollten Sie vergessen das Gerät abzuschalten, schaltet sich dieses automatisch nach 1 Minute ab.

Werte im Speicher löschen: Drücken Sie die Taste Benutzerauswahl ⚙, um einen Benutzerspeicher zu wählen, und halten Sie die Taste „M“ ca. 5 Sekunden lang gedrückt.

7. Gerät reinigen und aufbewahren

• Reinigen Sie Ihren Blutdruckcomputer vorsichtig nur mit einem leicht angefeuchteten Tuch.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel.
• Sie dürfen das Gerät auf keinen Fall unter Wasser halten, da sonst Flüssigkeit eindringen kann und das Gerät beschädigt.
• Wenn Sie das Gerät aufbewahren, dürfen keine schweren Gegenstände auf dem Gerät stehen. Entnehmen Sie die Batterien. Der Manschettenschlauch darf nicht scharf abgeknickt werden.

8. Fehler beheben

Fehlermeldungen können auftreten, wenn

• der Blutdruckmesswert außergewöhnlich hoch oder niedrig ist („EE“ erscheint im Display),
• Sie sich während der Messung bewegen oder reden („EE“ erscheint im Display),
• der Manschettenschlauch nicht ordnungsgemäß eingesteckt ist („E1“ erscheint im Display),
• das Aufpumpen länger als 15 Sekunden dauert („E1“ erscheint im Display),
• der Aufpumpdruck höher als 300 mmHg ist („E2“ erscheint im Display),
• bei Abspeicherung der Messwert ein Fehler auftritt („E3“ erscheint im Display),
• der Messbereich überschritten wird („Er“ erscheint im Display).

Wiederholen Sie in diesen Fällen die Messung. Achten Sie darauf, dass der Manschettenschlauch ordnungsgemäß eingesteckt ist und Sie sich nicht bewegen oder reden. Setzen Sie gegebenfalls die Batterien neu ein oder ersetzen Sie diese.

9. Technische Angaben

Modell-Nr. BM 70

Messmethode Oszillometrisch, nicht invasive Blutdruckmessung am Oberarm

Messbereich

Druck0–300mmHg, systolisch 30–260mmHg, diastolisch 30–260mmHg, Puls 40–199 Schläge/Minute

Genauigkeit der Systolisch ± 3 mmHg /

Druckanzeige diastolisch ± 3 mmHg / Puls ± 5% des angezeigten Wertes

Messunsicherheit

Max. zulässige Standardabweichung gemäß klinischer Prüfung: systolisch 8 mmHg / diastolisch 8 mmHg

Speicher 2 x 60 abspeicherbare Datenzeilen

Abmessungen L 117 mm x B 156 mm x H 80 mm Gewicht Ungefähr 530 g

Manschettengröße

Manschette für Oberarmumfänge von 24 bis 36 cm

Zul. Betriebs- +10 °C bis +40 °C, 40 – 85 % relative temperatur Luftfeuchte

Zul. Aufbewahrungs- -10 °C bis +60 °C, 10 – 90 % relative temperatur Luftfeuchte

Stromversorgung

4 x 1,5 V AA-Batterien (Alkaline Type LR6) Für ca. 300 Messungen, je nach Höhe des Blutdrucks bzw. Aufpumpdruck Aufbewahrungstasche, Bedienungsanleitung, 4 „AA“-Batterien LR6

Batterie-

Lebensdauer Zubehör

Klassifikation

Anwendungsteil Typ BF

Zeichenerklärung

Anwendungsteil Typ BF

Achtung! Gebrauchsanleitung lesen!

Änderungen der technischen Angaben ohne Benachrichtigung sind aus Aktualisierungs gründen vorbehalten.

10. Adapter

Modell Nr.

FW 7333SM/12

Eingang

100 - 240 V, 50 - 60 Hz

Ausgang

12 V DC, 700 mA, nur in Verbindung mit Beurer Blutdruckmessgeräten.

Hersteller

Friwo Gerätebau GmbH

Schutz

Das Gerät ist doppelt schutzisoliert und verfügt über eine primärseitige Temperatursicherung, die das Gerät im Fehlerfall vom Netz trennt.

Im bestimmungsgemäßen Betrieb leuchtet die grüne LED.

Stellen Sie sicher, dass Sie die Batterien aus dem Batteriefach entnommen haben, bevor Sie den Adapter benutzen.

Schutzisoliert / Schutzklasse 2

Gehäuse und Schutzabdeckungen

Das Adaptergehäuse schützt vor Berührung von Teilen, die unter Strom stehen bzw. stehen können (Finger, Nadel, Prüfhaken).

Der Anwender darf nicht gleichzeitig den Patienten und den Ausgangsstecker des AC-Adapters berühren.

• Dieses Gerät entspricht der europäischen Norm EN60601-1-2 und unterliegt besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagnetischen Verträglichkeit. Bitte beachten Sie dabei, dass tragbare und mobile HF-Kommunikationseinrichtungen dieses Gerät beeinflussen können. Genauere Angaben können Sie unter der angegebenen Kundenservice-Adresse anfordern.
• Das Gerät entspricht der EU-Richtlinie für Medizinprodukte 93/42/EC, dem Medizinproduktegesetz und den europäischen Normen EN1060-1 (nicht invasive Blutdruckmess geräte Teil 1: Allgemeine Anforderungen) und EN1060-3 (nicht invasive Blutdruckmessgeräte Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmesssysteme).
• Wenn Sie das Gerät zu gewerblichen oder wirtschaftlichen Zwecken einsetzen, müssen Sie, entsprechend der „Betreiberverordnung für Medizinprodukte“, regelmäßige messtechnische Kontrollen durchführen. Auch bei privater Benutzung empfehlen wir, eine messtechnische Kontrolle alle zwei Jahre beim Hersteller.

11. Garantie

Wir leisten 3 Jahre Garantie für Material- und Fabrikationsfehler des Produktes. Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen,
• für Verschleißteile,
• für Mängel, die dem Kunden bereits beim Kauf bekannt waren,
• bei Eigenverschulden des Kunden.

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantie-

falles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen. Die Garantie ist innerhalb eines Zeitraumes von 3 Jahren ab Kaufdatum gegenüber der Beurer GmbH, Söflinger Straße 218, 89077 Ulm, Germany geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weiter gehende Rechte werden dem Kunden (auf Grund der Garantie) nicht eingeräumt.

ENGLISH

Dear Customer,

Supplier Friwo Gerätebau GmbH

Friwo Gerätebau GmbH

Protection

Fabricante Friwo Gerätebau GmbH

Produttore Friwo Gerätebau GmbH

Üretici Friwo Gerätebau GmbH
