BEDIENUNGSANLEITUNG 00095290 HAMA

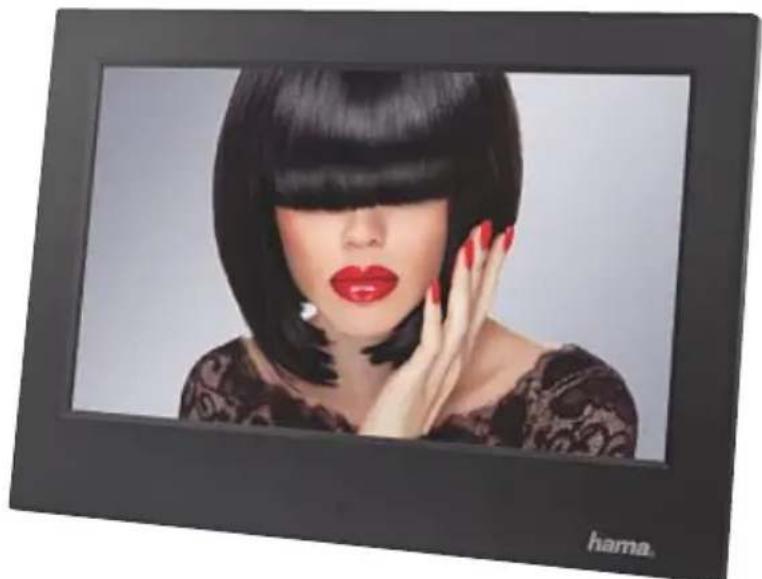

Digitaler Bilderrahmen

Bedienungselemente und Anzeigen

A

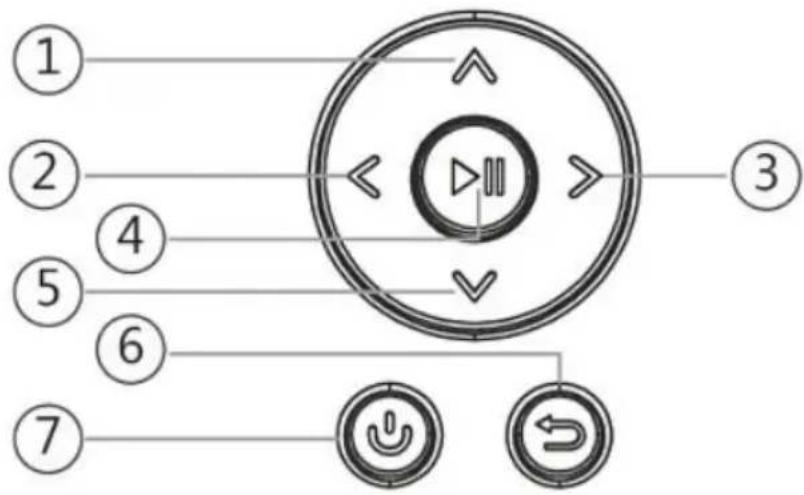

A: Digitaler Bilderrahmen - Bedien- und Anschlussfeld

1	A	Steuerungstaste Aufwärts / zur{nachste Datei wechseln
2	<	VOL -/ Links - Steuerungstaste
3	>	VOL +/ Rechts - Steuerungstaste
4	■II	Play/Pause/OK/ENTER - Taste
5	V	Steuerungstaste Abwärts / zur letzte Datei wechseln
6	←	Exit / Zurück - Taste MENU = 2x
7	EIN/AUS/Taste

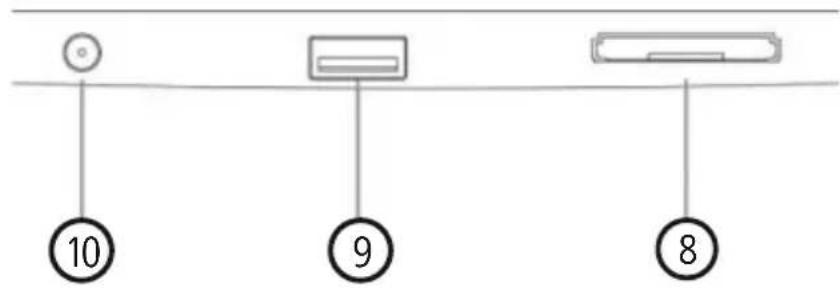

8		S D/MMC/SDHC Kar
9		USB (Typ A)
10		Anschlußbuchse für Netzadapter

B

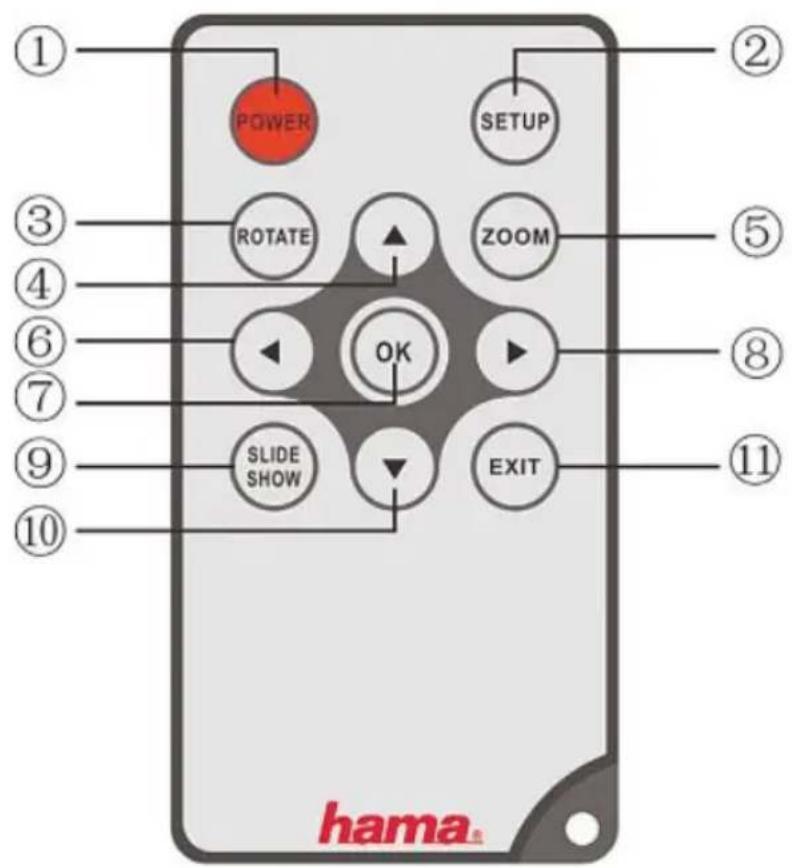

B: Fernbedienung

1. Erklärung von Warnsymbolen und Hinweisen 26
2. Packungsinhalt 26
3. Sicherheitshinweise 26
4. Pixelfehler 27
5. Inbetriebnahme 28
   5.1 Aufstellen 28
   5.2 Wandmontage 28
   5.3 Batterie einlagen, bzw. wechseln ....29
   5.4 Anschluss der Stromversorgung 29
6. Bedienung und Betrieb 30
   6.1 Die Menüfuhrung 30
   6.2 Systemeinstellungen 31
7. Funktionen 33
   7.1 Photo. 33
   7.2 Kalender 34
   7.3 Ordner 35
   8.Zusatzfunktionen 36
   8.1 Photo-Slideshow-Varianten 36
   8.2 Fehlerursachen und -behebung...36
   9.Wartung und Pflege 37
   10.Haftungsausschluss 37
8. Service und Support 37
9. Technische Daten 38
10. Menüstruktur 41
11. Entsorgungshinweise 42

Vielen Dank, dass Sie sich für ein Hama Produkt entschieden haben!

Nehmen Sie sich Zeit und lesen Sie die folgenden Anweisungen und Hinweise zunachst ganz durch. Bewahren Sie diese Bedienungsanleitung anschließend an einem sicheren Ort auf, um bei Bedarf darin nachschlagen zu konnen.

Sollten Sie das Produkt veräußern, geben Sie diese Bedienungsanleitung an den neuen Eigentümer weiter.

1. Erklärung von Warnsymbolen und Hinweisen

Warning

Wird verwendet, um Sicherheitshinweise zu kennzeichnen oder um die Aufmerksamkeit auf besondere Gefahren und Risiken zu lenken.

Hinweis

Wird verwendet, um zusätzliche Informationen oder wichtige Hinweise zu kennzeichnen.

2. Packungsinhalt

• Digitaler Bilderrahmen
  230V Netzteil
  Fernbedienung
• These Bedienungsanleitung

Hinweis

Prufen Sie die Lieferung auf Vollständigkeit und auf sightbare Schäden. Melden Sie eine unvollständige oder beschädigte Lieferung umgehend Ihr demieranten/Handler.

3. Sicherheitshinweise

• Das Produkt ist für den privaten, nicht-gewerblichen Haushaltsgebrauch vorgesehen.
• Schützen Sie das Produkt vor Schmutz, Feuchtigkeit und Überhitzung und verwenden Sie es nur in trockenen Räumen.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen heftigen Erschütterungen aus.
• Betreiben Sie das Produkt nicht außerhalb seiner in den technischen Daten angegebenen Leistungsgrenzen.
• Betreiben Sie das Produkt nur an einer davon zugelassenen Steckdose. Die Steckdose muss in der Höhe des Produktes angebracht und leicht zugänglich sein.
• Trennen Sie das Produkt mittels des Ein-/Ausschalters vom Netz - wenn dieser nicht vorhanden ist,ziehen Sie die Netzleitung aus der Steckdose.
• Verlegen Sie alle Kabel so, dass sie keine Stolpergebn darstellen.

• Knicken und quetschen Sie das Kabel nicht.

• Nehmen Sie keine Veränderungen am Produkt vor. Dadurch verlieren sie jegliche Gewährleistungsansprüche.

• Versuchen Sie nicht, das Produkt selbst zu warten oder zu reparieren. Überlassen Sie jegliche Wartungsarbeit dem zuständigen Fachpersonal.
• Halten Sie Kinder unbedingt von dem Verpackungsmaterial fern, es besteht Erstickungsgefahr.
• Entsorgen Sie das Verpackungsmaterial(sofort gemäß den örtlich gültigen Entsorgungsvorschriften.

Warning - Batterien

• Entfernen und entsorgen Sie verbrauchte Batterien unverzüglich aus dem Produkt.
• Verwenden Sie ausschließlich Akkus (oder Batterien), die dem angegebenen Typ entsprechen.
• Beachten Sie unbedingt die korrekte Polarität (Beschriftung + und -) der Batterien und legen Sie diese entsprechend ein. Bei Nichtbeachtung besteht die Gefahr des Auslaufens oder einer Explosion der Batterien.
  Laden Sie Batterien nicht.
  Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.
• Schließen Sie Akkus/Batterien nicht kurz und halten Sie sie von blanken Metallgegenständen fern.

Warning

• Offnen Sie das Produkt nicht und betreiben Sie es bei Beschädigungen, davon ausgehender Rauchentwicklung, Geruchsbildung oder lauten Gerausche nicht weiter. Wenden Sie sich umgehend an ihren Handl der unsere Serviceabteilung (siehe Pkt. Service und Support).
• Verwenden Sie das Produkt nicht, wenn der Adapter, das Anschlusskabel oder die Netzleitung beschädigt sind.

4. Pixelfehler

Hinweis

Bedingt durch den Herstellungssprozess kann es zu sog. Pixelfehlernkommen. Diese auerern sich im allg. durch weiße oder schwarze Pixel, die während der Wiedergabe permanent aufleuchten. Im Rahmen von Fertigungstoleranzen sind max. 0,01% dieser Pixelfehler gemessen an der Gesamtgroße des Displays als Toleranz möglich und stellen keinen Produktfehler dar.

5. Inbetriebnahme

5.1 Aufstellen

• Schrauben Sie den Standfuß in die darauf vorgesehene Gewindeöffnung auf der Rückseite des Produktes ein.
• Entfernen Sie die Displayschutzfolie.
• Stellen Sie das Produkt auf eineEbene,waagerechte und rutschfeste Fläche.
• Stellen Sie keine anderen Gegenstände auf das Produkt.

5.2 Wandmontage

Alternative können Sie die Befestigungsvorbereitung auf der Rückseite des Produktes für eine Wandmontage verwenden, bzw. können das Produkt an VESA kompatiblen Wandhalterungen befestigen.

Angabe der VESA in den jeweiligen Technischen Daten.

Hinweis - Zubehörinformation

Eine entsprechende Auswahl an Hama Produkten finden Sie unter www.hama.com.

Hinweis

• Prufen Sie vor Montage die Eignung der vorgesehenen Wand für das anzubringende Gewicht und vergewissern Sie sich, dass sich an der Montagestelle in der Wand keine elektrischen Leitungen, Wasser-, Gas- oder sonstige Leitungen befinden.
• Besorgen Sie sich spezielles bzw. geeignetes Montagematerial im Fachhandel für die Montage an der vorgesehenen Wand.
• Montieren Sie das Produkt nicht an Orten, unter denen sich Personen aufhalten konnten.

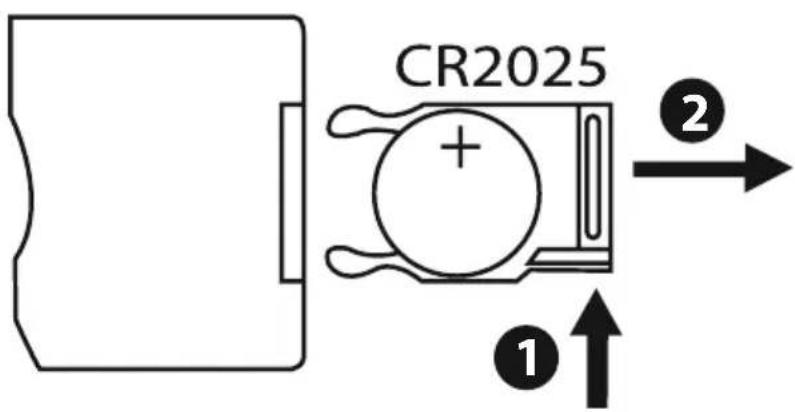

5.3 Batterie einlagen, bzw. wechseln

• Öffnen Sie das Batteriefach der Fernbedienung
• Legen Sie die Knopfzelle des Typs CR2025 polrlichtig ein.
  Wahlweise entfern Sie den Kontaktunterbrecherstreifen der Batterie.
• Schlieben Sie das Batteriefach wieder. Beachten Sie darauf, dass die Verriegelung sauber einrastet.

5.4 Anschluss der Stromversorgung

Warning

• Betreiben Sie das Produkt nur an einer davon zugelassenen Steckdose. Die Steckdose muss in der Höhe des Produktes angebracht und leicht zugänglich sein.
• Betreiben Sie das Produkt nicht weiter, wenn es öffentlich Beschäftigungen aufweist.

Hinweis

• Das Netzgerät ist für eine Netzspannung von 100-240 V geeignet undDMA weltweit einsetzbar. Beachten Sie, dass hierzu ein länderspezifischer Adapter notwendig ist.

• Eine entsprechende Auswahr an Hama Produkten finden Sie unter www.hama.com.

• Verbinden Sie das mitgelieferte Netzteil mit einer ordnungsgemäß installierten und funktionsfähigen Steckdose.

• Verbinden Sie anschließend das Anschlusskabel des Netzteils mit dem DC-IN Anschluss des Produktes.

6. Bedienung und Betrieb

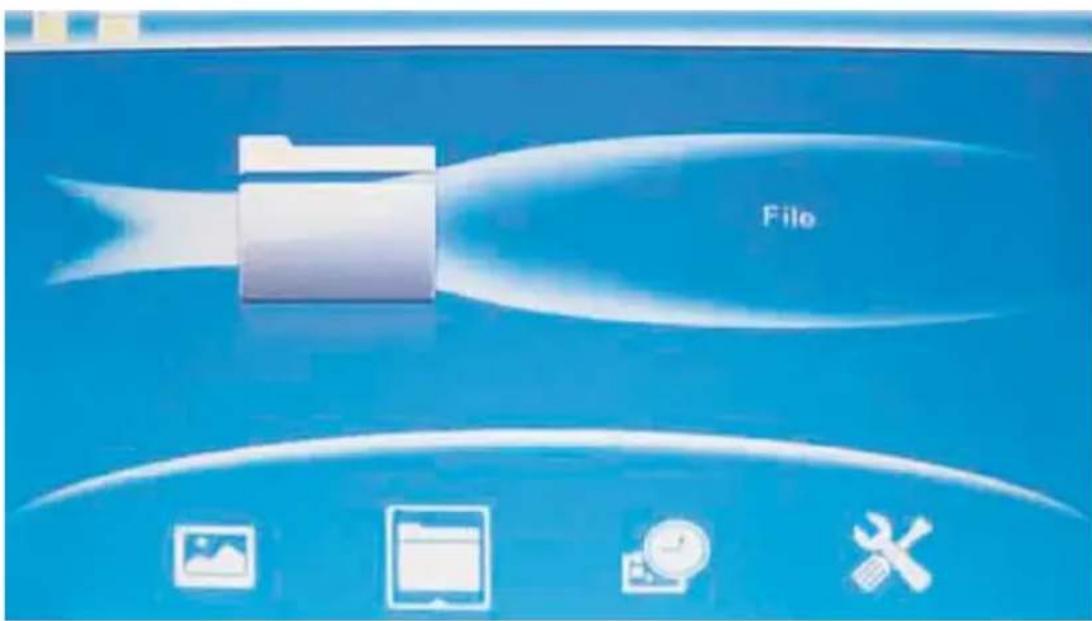

6.1 Die Menüführung

Das Gerät ist mit einer benutzerfreundlichen Menüführung ausgestellt. Die Menüführung wird am Bildschirm eingebrendet.

Folgende Speichermedien konnen gelesen werden:

• SD/SDHC - Karten (bis 32 GB)
• USB Speichermedien

Schalten Sie das Gerät ein, indem Sie den ON/OFF (Ein/Aus) Schalter betätigten.

Sie rufen das Hauptmenu mit der [MENU]-Taste auf. Im Menu bewegen Sie sich mit den [][] -Tasten und wahren die gewünschte Funktion.

Wenn Sie Ihr Wahl mit der [OK]-Taste bestätigten, erscheint ein entsprechendes Untermenü. Hier bewegen Sie sich mit den [▲] oder [▼]-Tasten und wahren die gewünschte Zeile. Die gewählte Zeile ist Farblich markiert.

Bestätigten Sie ihre Wahl mit der [OK]-Taste. Meist erscheint dann ein weiteres Menu, in dem Sie sich mit den [][][] [▼] -Tasten bewegen und die gewünschte Einstellung wahlen.

Mit der Taste [EXIT]-Taste verlassen Sie die aktuelle Menüebene.

Zur Orientierung siehe auch die Menüstruktur im Anhang.

Sie konnen das Gerät mit den Tasten auf der Rückseite oder der im Lieferumfang enthaltenen Fernbedienung steuern.

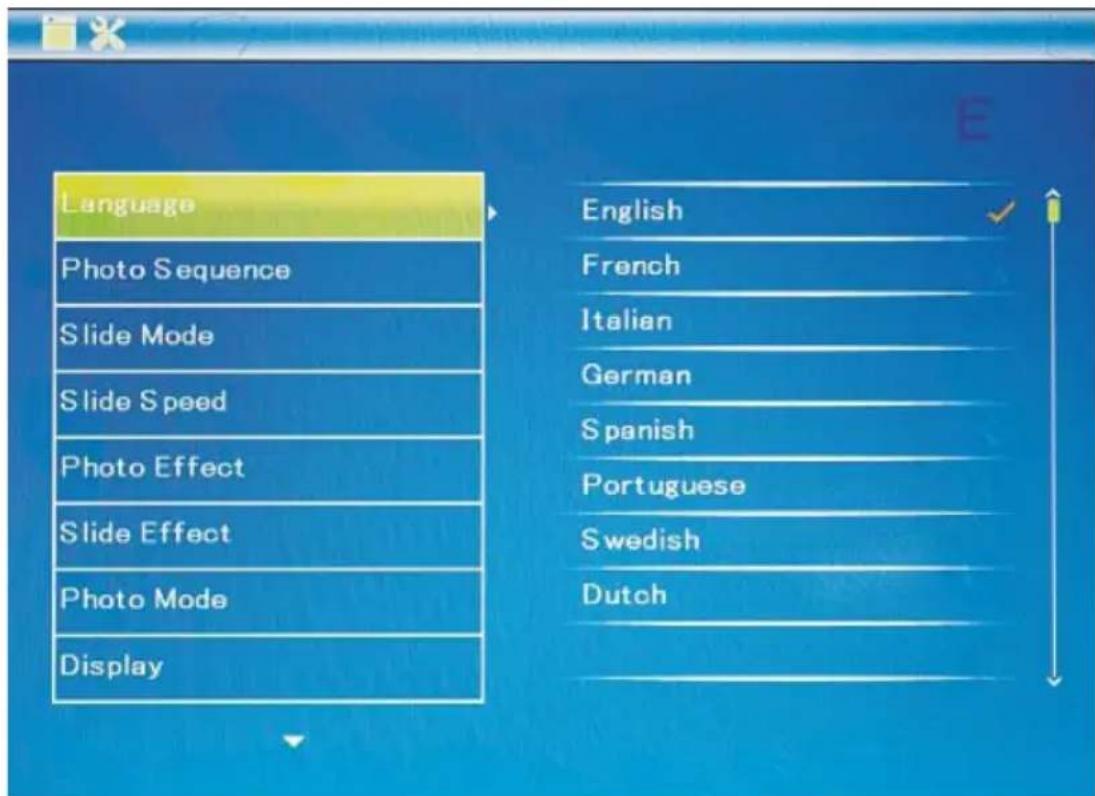

6.2 Systemeinstellungen

Um in das Setupmenü zu gelangen, drücken Sie nun die [SETUP]-Taste auf ihrer Fernbedienung, oder bewegen Sie sich mit den [][] -Tasten auf der Rückseite des Gerätes oder der Fernbedienung auf den Menüpunkt.

Folgende Menüpunkte stehen zur Verfügung:

Sprache Wählten Sie die gewünschte Menu/Bediensprache aus
Bild Reihenfolge	Funktionsmenu zum einstellen der Bildablauffolge, Zufällig oder sortiert nach Datei-Erstell-Datum
Splitscreen-Modus	Mit dieser Funktion konnen bis zu 4 Bilder gleichzeitig angezeigt werden
Diashow Intervall	Wählten Sie die Zeitdauer aus, mit dem die Bilder ablaufenden sollen
Foto Effekt	Hier konnen Sie zwischen drei Foto-Farb-Effekten wählten: Farbe, Monochrom, Sepia
Bildübergänge FunktionsmENU	zum einstellen der Bildübergänge
Bildgroße Photo zum Bildschirm ausrichten
Monitor Einstellungen	Hier stellen Sie die Helligkeit, Kontrast, Farbsättigung und Schattierung des Gerätes ein
Uhrzeit / Datum einstellen	FunktionsmENU zum einstellen der Uhrzeit und des Datumss
Zeitformen einstellen
Autom. Einschalten	Hier kann eingestellt werden, wenn das Gerät Einschalten und Ausschalten soll.
Autom. Ausschalten	ACHTUNG: das Einschalten und Ausschalten muß vorher noch extra aktiviert werden!
Zurücksetzen FunktionsmENU zum zusückensetzen auf den Werkszustand
Beenden	Beenden das EinstellungsmENU und kehrt in das Haupt-mENU zusammen

7. Funktionen

7.1 Photo

Das Gerät startet automatisch mit der Photo-Diashow sobald Sie ein Speichermedium eingelegt haben. Bei nicht eingelegtem Speichermedium, startet das Gerät mit den abgespeicherten Daten des internen Speichers.

• Wahlen Sie mit Hilfe der [▲][▶][▲][▼]-Tasten auf Ihrrem Gerät oder der Fernbedienung das Symbol aus und bestätigten Sie die Auswahl mit [OK]
• Das Gerät startet standardmöig mit der Slideshow.
• Drücken Sie die [EXIT]-Taste auf der Fernbedienung oder die [MENU]-Taste auf dem Gerät, um in den Bildvorschau Modus zu wechseln.
• Wahlen Sie mit Hilfe der [][][] -Tasten ein Photo aus und starten Sie mit [OK] die Wiedergabe.
• Drücken Sie während der Bildwiedergabe (auch Dia-Show) auf der Fernbedienung die Taste [PLAY/PAUSE] und anschließend für ca. 2 Sek. [SETUP], um weitere Optionen für das angezeigte Bild aufzurufen.


307.6 KB

1280X819

2/6

Im Photo-Einstellungen-Menu konnen Sie weitere Einstellungen vornehmen

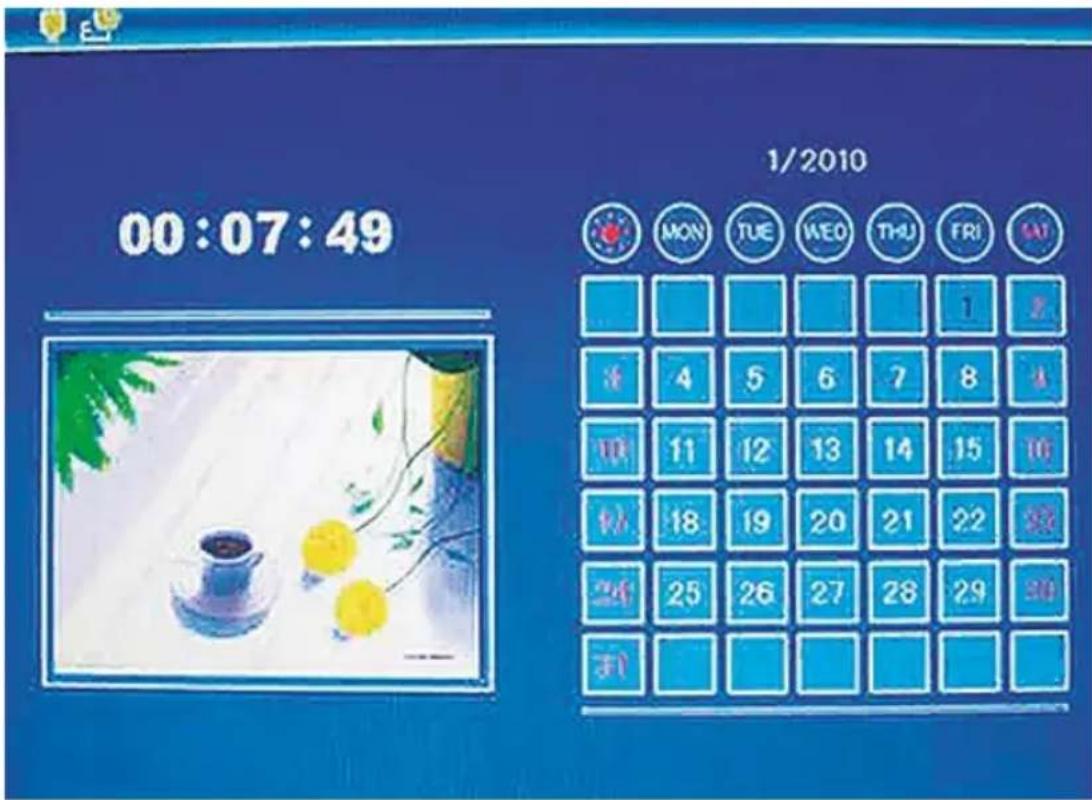

7.2 Kalender

Drücken Sie mit den [][][] auf ihrem Gerät oder der Fernbedienung auf das Symbol und drücken Sie die [OK]-Taste.

Folgende Funktionen konnen Sie ausführten:

• Mit Hilfe der [][] -Taste können Sie das Jahr verändern
• Mit Hilfe der [][] -Tasten können Sie den Monat wechseln

Hinweis

• Im Kalender-Einstellungen-MENU konnen Sie weitere Einstellungen vornehmen.

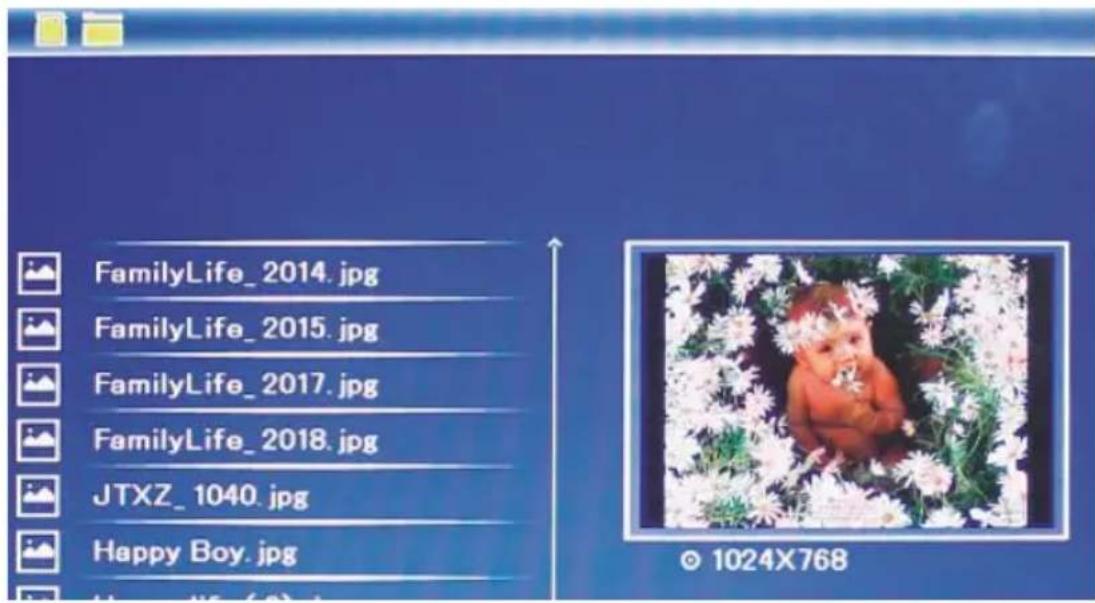

7.3 Ordner

Drücken Sie mit den [][][] auf ihrem Gerät oder der Fernbedienung auf das Symbol und drücken Sie die [OK]-Taste.

Wahlen Sie mit den [][] -Tasten die gewünschte Datei aus und drücken Sie anschließend die [] -Taste auf ihrer Fernbedienung oder Taste ③ auf ihrem Gerät. Es erscheint nun ein neuen Menüfenster mithilfe Sie alle auf dem Speichermedium befindlichen Dateien auf den internen Speicher speichern können.

• Durch Bestätigung Ja / Yes mit der [OK]-Taste wird nun die ausgewählte Daten vom Speichermedium auf den internen Speicher übertragen.
• Drücken Sie Wein / No kommt Sie zurück auf die Order Ebene.

Hinweis

Funktion nur möglich, wenn ein internet Speicher vorhanden ist.

8. Zusammenfunktionen

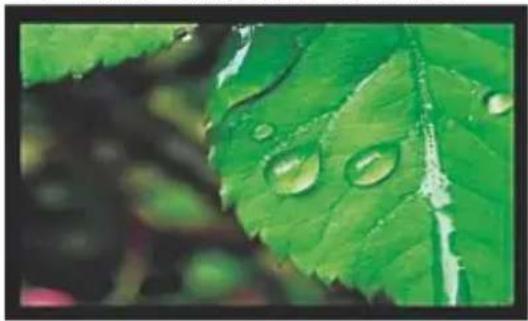

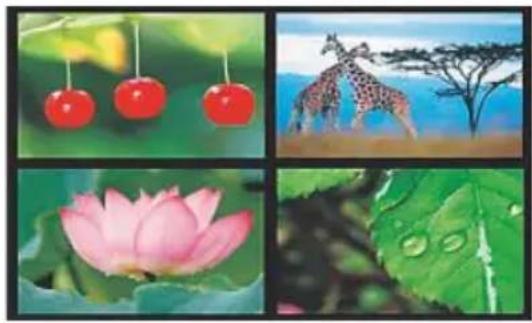

8.1 Photo-Slideshow-Varianten

8.2 Fehlerursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:

	Fehler Mögliche Ursache Behebung
Allgemein	Keine Anzeige auf dem Display	Gerät ist ausgeschaltet Schalten	Sie das Gerät ein.
		Netzadapter nicht korrekt angeschlossen	Stellen Sie safer, dass der Netzadapter in der Steckdose steckt und am Gerät angeschlossen ist.
		Steckdose liefert keine Spannung	Überprüfen Sie die Haussicherungen.
		Gerät defekt	Benachrichtigen Sie den Kundendienst.
DPF	Gerät schaltet plötzlich ab	Durch staticische Entladungen, wie sie im normalen Alltagsgebrauch vorkommen (Teppichboden, Wollpullover), kann es passieren, dass das Produkt in den Standbymodus wechselt.	Sollte das Gerät nicht mehr reagieren oder kein Bild mehr anziegen, betätgigen Sie den POWER Knopf an der Fernbedienung oder an der Rückseite des Gerätes, um das Gerät wieder einzuschalten.
	Kein Bild wird angezeigt	Kein Speichermedium eingesteckt	Stcken Sie ein Speichermedium ein.
		Speichermedium enthalt keine Daten	Überprüfen Sie Ihr Speichermedium.

Hinweis

• Wenn Sie mit den vorstehend genannten Schritten das Problem nicht losen konnen, wenden Sie sichitte an den Kundendienst.

9. Wartung und Pflege

Das Display des Gerätes befindet sich hinter einem Schutzglas.

• Reinigen Sie das Display nur mit einem trocken, weichen Tuch.
• Üben Sie beim Reinigen keinen Druck auf die Bildschirmfläche aus.
• Verwenden Sie zur Reinigung keine Lösungsmittel- oder alkoholhaltigen Reiniger um die Oberfläche nicht zu beschädigen.

Hinweis

Zur schonenden Reinigung und Pflege des Displays empfehlen wir Ihnen ein Microfaser-Reinigungstuch.

• Reinigen Sie den Rest des Gerätes mit einem trocken Tuch. Bei starker Verschmutzung kann das Tuch ein weniger angefeucht werden.

10. Haftungsausschluss

Die Hama GmbH & Co. KG übernimmt keinerlei Haftung oder Gewährleistung für Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder der Sicherheitshinweise resultieren.

11. Service und Support

Bitte wenden Sie sich bei Fragen zum Produktigeria an die Hama-Produktberatung.

Hotline: [phone] (Deu/Eng)

Weitere Supportinformationen finden sie hier: www.hama.com

12. Technische Daten

Hinweis

Änderungen von Design und technischen Daten bleiben vorbehalten und bedürfen keiner Ankündigung.

Digitaler Bilderrahmen 00118560
Stromversorgung Eingang 100-240V AC / 50/60Hz / 0,4A Max
Stromversorgung Ausgang 5V DC / 1.0A
Leistungsaufnahme < 4.2W
Abmessungen 182 x 54 x 157 mm
Gewicht ca. 400g
Empfohlene Geräteumgebung 0°C - 40°C (32 - 104 F)
Relative Luftfeuchtigkeit 10 - 80 % (nicht kondensierend)
Display 20,32 cm (8.0") 4:3 TFT-LED
Auflösung 1024 x 768 (RGB)
Helligkeit 300 cd/m2
Krontrast 500 : 1
Batterie Knopfzelle CR2025 3V
Kompatible Speichermedien	SD/SDHC/MMC
Externe Anschlüsse	USB Typ A, Host
Unterstützte Dateiformate	JPEG, JPG (up to 16 MP)
Digitaler Bilderrahmen 00095290
Stromversorgung Eingang 100-240V AC / 50/60Hz / 0,4 A Max
Stromversorgung Ausgang 5V DC / 1.0A
Leistungsaufnahme < 4.5 W
Abmessungen	200 x 56 x 165 mm (mit Standfuß) 200 x 8 x 165 mm (ohne Standfuß)
Gewicht ca. 386 g
Empfohlene Geräteumgebung 0°C - 40°C (32 - 104 F)
Relative Luftfeuchtigkeit 10 - 80 % (nicht kondensierend)
Display 20,32 cm (8.0") 4:3 TFT-LED
Auflösung 1024 x 768 (RGB)
Helligkeit 300 cd/m2
Krontrast 500 : 1
Batterie Knopfzelle CR2025 3V
Kompatible Speichermedien SD / SDHC / MMC
Externe Anschlüsse	USB Typ A, Host
Unterstützte Dateiformate	JPEG, JPG (up to 16 MP)
Digitaler Bilderrahmen 00118577
Stromversorgung Eingang 100-240V AC / 50/60Hz / 0,4 A Max
Stromversorgung Ausgang 5V DC / 1A
Leistungsaufnahme < 4 W
Abmessungen 180 x 56 x 123 mm
Gewicht ca. 330 g
Empfohlene Geräteumgebung 0°C - 40°C (32 - 104 F)
Relative Luftfeuchtigkeit 10 - 80 % (nicht kondensierend)
Display 17,78 cm (7") 16:9 TFT-LED
Auflösung 800 x 480 (RGB)
Helligkeit 200 cd/m2
Krontrast 200 : 1
Batterie Knopfzelle CR2025 3V
Kompatible Speichermedien	SD/SDHC
Externe Anschlüsse	USB Typ A, Host
Unterstützte Dateiformate	JPEG, JPG (up to 16 MP)

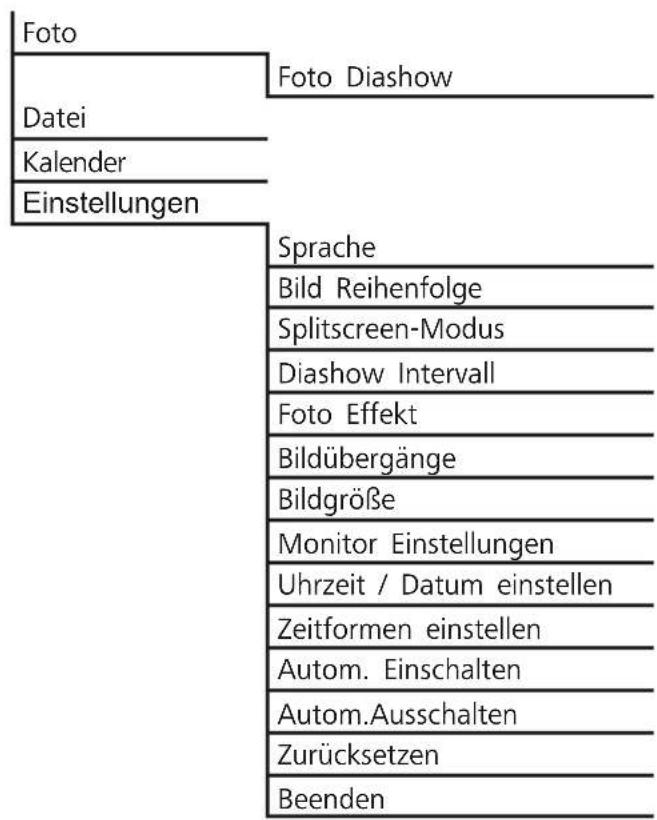

13. Menüstruktur

14. Entsorgungshinweise

Hinweis zum Umweltschutz:

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2012/19/EU und 2006/66/EG in nationales Recht gilt folgenden: Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende

hierer Lebensdauer an den darauf eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugegeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten/Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

A

B

B: Telekomando
1	POWER On/Off
2	SETUP Zurück zur Systemeinstellung
3	ROTATE	Photo gegen den Uhrzeigersinn drehen.
4	Aufwärts
5	ZOOM Bild	Zoom - Funktion
6	Links Vorheriges Photo betrachten
7	OK/ ENTER	Bestätigungs-Taste; Play/pause - Taste im Abspielmodus
8	Rechts Nächstes Photo betrachten
9	Slide Show	Startet die Photo Slideshow direkt
10	Abwärts
11	Exit	aktuelle Menüebene verlassen, zusück zum Hauptmenü

Contenuo

• Das Netzgerät ist für eine Netzspannung von 100-240 V geeignet und darüber weltweit einsetzbar. Beachten Sie, dass hierzu ein landerspezifischer Adapter notwendig ist.

• Eine entsprechende Auswahr an Hama Produkten finden Sie unter www.hama.com.

• Collegare l'alimentatore in dotazione a una presa correttamente installata e funzionante.

• Collegare il cavo dell'alimentatore all'attacco DC-IN della cornice digitale.

12. Technische gegevens

Aanwijzing

A: Digitaler Bilderrahmen - Bedien- und Anschlussfeld

1	A	Steuerungstaste Aufwärts /zur{nachste Datei wechseln
2	<	VOL-/Links-Steuerungstaste
3	>	VOL+/Rechts-Steuerungstaste
4	II	Play/Pause/OK/ENTER-Taste
5	V	Steuerungstaste Abwärts /zur letzte Datei wechseln
6	T	Exit/Zurück-TasteMENU=2x
7	EIN/AUS/Taste
8		S D/MMC/SDHC Kart
9		USB (Typ A)
10		Anschlußbuchse für Netzadapter

B

B: Fernbedienung

Hotline: [phone] (nem./angl.)

Dal'sie informacia o podpore najdetu:

www.hama.com

12. Technické udaje

Upozornenie
