BEDIENUNGSANLEITUNG ERL 505 FK Grizzly

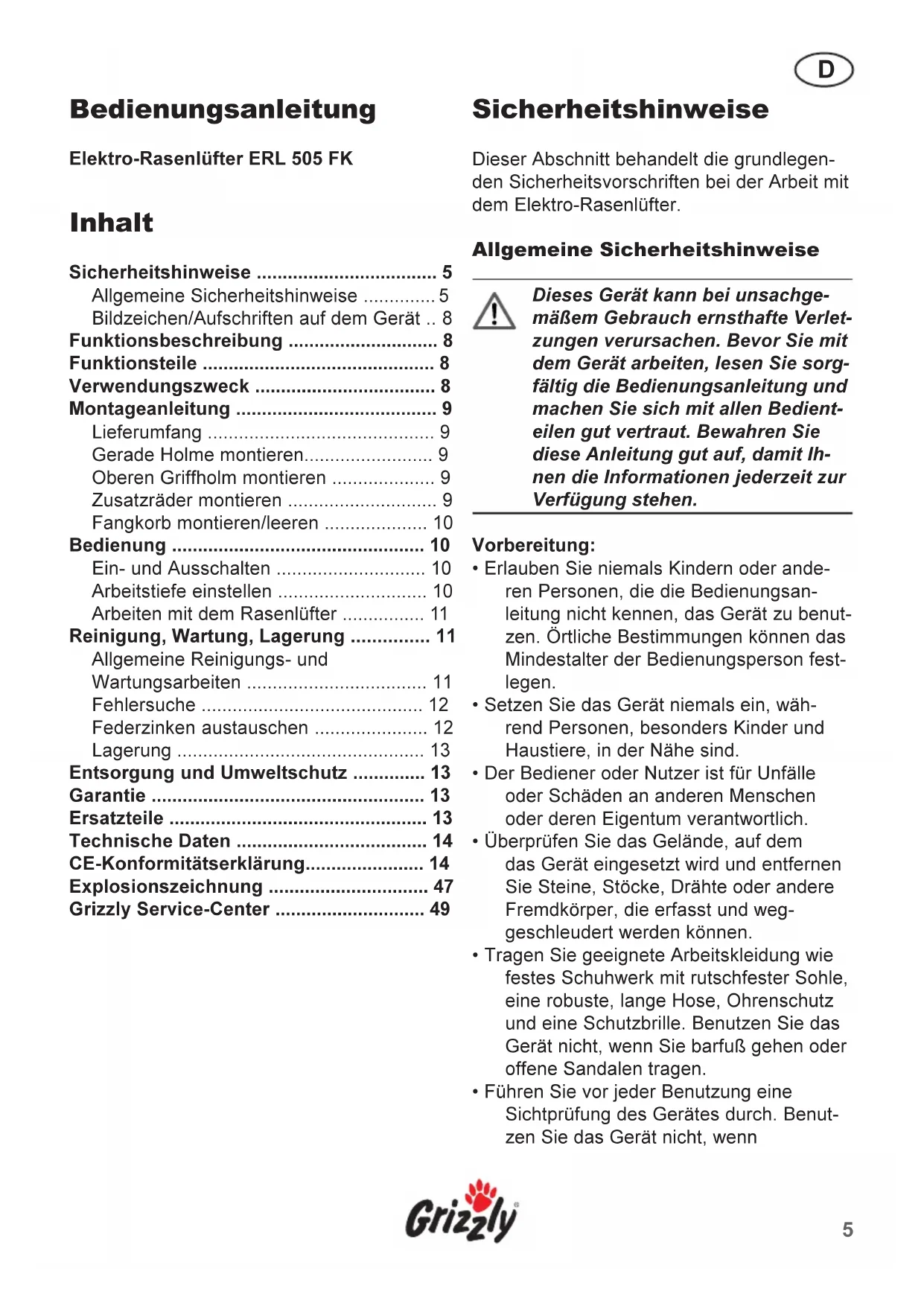

Bedienungsanleitung 5

Bitte lesen Sie vor der ersten Inbetriebnahme zu ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie die Maschine benutzen. Bewahren Sie diese Anleitung gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen.

Elektro-Rasenlüfter ERL 505 FK

Inhalt

Sicherheitshinweise 5

Allgemeine Sicherheitshinweise 5
Bildzeichen/Aufschriften auf dem Gerät .. 8

Funktionsbuchung 8
Funktionsteile 8
Verwendungszweck 8
Montageanleitung 9

Lieferumfang 9
Gerade Holme montieren 9
OberenGriffholm montieren 9
Zusatzrader montieren 9
Fangkorb montieren/leeren 10

Bedienung 10

Ein- und Ausschalten 10
Arbeitstiefe einstellen 10
Arbeiten mit dem Rasenlüfter 11

Reinigung, Wartung, Lagerung 11

Allgemeine Reinigungs- und
Wartungsarbeiten 11
Fehlersuche 12
Federzinkenaustauschen 12
Lagerung 13

Entsorgung und Umweltschutz 13
Garantie 13
Ersatzteile 13
Technische Daten 14
CE-Konformitätserklarung 14
Explosionszeichnung 47
Grizzly Service-Center 49

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenlufter.

Allgemeine Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Bevor Sie mit dem Gerät arbeiten,lesen Sie sorgfältig die Bedienungsanleitung und machen Sie sich mit allen Bedienteilen gut vertraut. Bewahren Sie diese Anleitung gut auf, damit他们在这一Informationen jederzeit zur Vergebung stehen.

Vorbereitung:

• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen konnen das Mindestalter der Bedienungsperson festlegen.
• Setzen Sie das Gerät niemals ein, während Personen, besonderss Kinder und Haustiere, in der Nähe sind.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drahte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.
• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Ohrenschutz und eine Schutzbrille. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen.
• Führn Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzten Sie das Gerät nicht, wenn

D

Sicherheitseinrichtungen (z.B. Prallschutz), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Prufen Sie insbesondere die Netzanschlussleitung und den Starthebel auf Beschädigung. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.
- Benutzen Sie nur Entsatz- und Zubehörteile, die vom Hersteller gefelfert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

Arbeiten mit dem Gerät:

Halten Sie Fuße und Finger beim Arbeitsen immer von der Lüfterwalze und der Auswurföffnung fern. Es besteht Verletzungsgefahr!

• Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschrankt oder verboten sein.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder nassem Rasen. Arbeiten Sie nur bei Tageslicht odergreater Beleuchtung.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitsspause ein. Gehen Sie mit Vernunft an die Arbeit.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hangen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonderss vorsichtig, wenn Sie die Fahrt

richtung am Hangändern. Arbeiten Sienicht an übermöig steilen Hängen.

• Führren Sie das Gerät nur im Schritttempo. Seien Sie besonderss vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen.
• Starten oder betätigten Sie den Anlass-schalter mit Vorsicht entsprechend den Anweisungen in dieser Anleitung. Achten Sie auf ausreichenden Abstand der Fuß von der Lüfterwalze und stehen Sie nicht vor dem Auswurfkanal.
• Kippen Sie das Gerät beim Anlassen nicht, es sei dess, es muss angehoben werden. In thisem Fall kippen Sie das Gerät nur soweit, wie es unbedingt erforderlich ist, und haben Sie nur die von der Bedienungsperson abgewandte Seite hoch.
• Arbeitsen Sie nie ohne Fangkorb oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.

Nach dem Ausschalten des Gerätes dreht sich die Lüfterwalze noch für eineuge Sekunden.

• Das Gerätarf nicht angehoben oder transportiert werden, solange der Motor lauft. Schalten Sie das Gerät ab, wenn das Gerät gekippt wird oder wenn andere Flächen als Gras überquert werden.
• Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Pflanzen-teile nur im Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.
• Arbeitsen Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Arbeitsen Sie nicht mit beschädigten oder fehlenden Schutzvorrichtungen.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungs-schwachen Maschinen für schwere Ar

beiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für das es nicht bestimmt ist.

• Schalten Sie das Gerät aus undziehen Sie den Netzstecker:

• immer, wenn Sie die Maschine verlassen,

• bevor Sie die Auswurföffnung reinigen oder Blockierungen oder Verstopfungen beseitigen,
• wenn das Gerät nicht verwendet wird,
• bei allen Wartungs- und Reinigungsrarbeiten,
• wenn die Anschlussleitung beschädigt oder verheddert ist,
• wenn das Gerät beim Arbeiten auf ein Hindernis trifft oder wenn ungewohnte Vibrationen auftreten. Untersuchen Sie in thisem Fall das Gerät auf Beschädigungen und halten Sie es ggf. reparieren.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

Wartung und Lagerung:

• Sorgen Sie damit, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dess, Sie besitzen hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführten werden.
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um better und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.

Schutz vor elektrischem Schlag:

• Halten Sie die Netzanschlussleitung von den Schneidwerkzeugen fern. Wird die Leitung während des Gebrauchs beschädigt, trennen Sie sie sofort vom Netz. Die Leitung nicht berühren, bevors vom Netz getrennt ist.
• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schreiben Sie das Gerät nach Mänglichkeit nur eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsstrom von nicht mehr als 30 mA an.
• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).
• Verwenden Sie nur zugelassene Verlängerungskabel der Bauart H05VV-F oder H05RN-F, die hochstens 75m lang und für den Gebrauch im Freien bestimmmt sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 1,0mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schaden.
• Verwenden sie für die Anbringung des Verlängerungskabels die davon vorgesehene Kabelaufhängung.
• Halten Sie die Anschlussleitung beim Arbeitsen von der Lüfterwalze fern. Führten Sie das Netzkabel grundsätzlich hinter der Bedienungsperson.
• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

D

Bildzeichen/Aufschriften auf dem Gerät

ng! Bedienungsanleitung lessen.

Augen- und Ohrenschutzlagen

Verletzungsgefahr durch weggeschleuderte Teile.

Umstehende Personen von dem Lüfter fern halten.

Vorsicht - Scharfes Werkzeug.
Schneiden Sie sich nicht die Finger oder Zehen. Halten Sie Fuß und Hande von der Lüfterwalze und der Auswurföffnung fern.

Gefahr durch sich drehendes Werkzeug! Motor ausschalten und Netzsteckerziehen vor Arbeiten an der Lüfterwalze und vor Einstellungen oder Reinigungsrarbeiten oder wenn sich die Anschlussleitung verfangen hat oder beschädigt ist.

Gefahr durch beschädigtes Netzkabel. Anschlussleitung von dem Gerät und der Lüfterwalze fernhalten!

Nicht bei Regen arbeiten oder das Gerät bei Regen im Freien halten.

Achtung! Nach dem Ausschalten des Gerätes dreht sich die Lüfterwalze noch für eineuge Sekunden.

Warten Sie, bis alle Teile zum Stillstand gekommen sind.

Rasenlüfter nicht ohne vollständige Prallschutzeinrichtung betreiben.

Angabe des Schalleistungspegels L_WA in dB.

Schutzklasse II

Funktionsbeschreibung

Der Elektro-Rasenlüfter besitzt eine kugel-gelagerte Lüfterwalze aus Hart-Kunststoff mit vertikal rotierenden Federzicken, die Rasenfilz, Moos und Unkraut aus dem Rasen entfern. Er ist mit einem stabilen Stahlblechrahmen mit robuster Kunststoff-Motorhaube, einem Klappholm mit Mittelstrebe und einem 2-Hand-Sicherheitsschalter ausgestattet. Zusätzlich ist das Gerät 3-fach hohenverstellbar und hat leichtgangige Räder.

Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

Die Abbildung der wichtigsten Funktionsteile findsie auf der Ausklappseite.

Funktionsteile

1 Rader
2 Zusatzräder
3 Fangkorb
4Netzkabel
5 Kabel-Zugentlastung
6 Kabelklemmen
7 Entriegelungsknopf
8 Netzstecker
9 Starthebel
10 Oberer Grifffholm
11 Prallschutz
12 Gehäuse
13 Lüfterwalze mit Federzinken

Verwendungszweck

Das Gerät ist nur für das Lüften und Regenerien von Rasen- und Grasflächen und das Einsammeln von Blättern und Pflanzenresten im hæuslichen Bereich bestimmt.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrucklich zugelassen wird, kann zu Schaden am Gerat führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

Rasenlüftergehäuse mit Prallschutz
- Oberer Griffholm komplett mit Starthebel und Einschalter, fest montiertes Netz-kabel
2 gerade Holme und 1 Mittelstrebe
- Fangkorb und Fangkorbgriff
- 2 Zusatzräder mit Radkappen und Radachse
Montagezubehor
- Kabel-Zugentlastung, 3 Kabelklemmen

Achten Sie bei der Montage darauf, dass das Netzkabel nicht eingeklemmt wird und genugend Spiel hat.

Gerade Holme montieren

1. Losen Sie die Flügelmutter (1) am Rasenluftergehause und behmen Sie Distanzhülse (2) und Metallscheibe (3) ab.

2. Schieben Sie den Holm (4) über die Befestigungsschraube (5). Die Falzkante am Holm muss nach außen zeigen.

3. Setzen Sie die Metalscheibe in die große Bohrung der Distanzhülse und schieren die Distanzhülse auf die Befestigungsschraube auf, so dass die Metalscheibe nach außen zeigt. Schrauben Sie den Holm mit der Flügelmutter fest. Achten Sie daraufuf, dass die beiden Nasen der Schraube in den Aussparungen am Seiteneil sitzen.

Oberen Griffholm montieren

1. Hangen Sie die Zugentlastung (1) in den oberen Griffithm (2) ein. Positionieren Sie den oberen Griffithm und die Mittelstrebe (3) auf den beiden unteren Holmen und befestigen Sie sie mit den beiliegenden Schrauben und Flügelmuttern (4).
2. Hangen Sie das Netzkabel in die Kabelklemmen ein und stecken Sie die Kabelklemmen auf den unteren und oberen Holm.

Zusatzräder montieren

1. Setzen Sie die Radachse (1) auf das Lüftergehäuse auf. Achten Sie daraufuf, dass die beiden Noppen am Radachsenflansch in die Aussparungen am Lüfterseitenteil passen.
2. Schrauben Sie die Radachse mit Hilfe beiliegender Flügelmuttern, Sechskantschrauben und Metallscheiben (2) an das Gehäuse an.
3. Stecken Sie die Radkappen (3) auf die Zusatzräder (4) auf und schrauben Sie diese an die Radachse an. Es stehen je nach gewünschter Schnitthöhe drei Bohrungen (5) am Radachsenflansch zur Radbefestigung zur Verfügung.

Achten Sie darauf, dass die Zusatzräder in gleicher Höhe montiert sind.

Fangkorb montieren/leeren

Achtung: Gerät nicht ohne vollständig angebrachten Fangkorb oder Prallschutz betreiben.

Fangkorb zusammenbauen:

Vor dem Einsetzen des Fangkorbes in das Gerät muss der Fangkorb zusammengebaut werden.

1. Schrauben Sie die beiden Seitenstücke (1) an die obere und andere Kunststoffschale (2) an (mit 12 Kreuzschlitzschrauben).
2. Klappen Sie die Klappe (3) an der unteren Kunststoffschale nachinnen. Sie rastet hörbar ein.

Handgriff montieren:

1. Schrauben Sie den Handgriff am Fangkorb fest.

Fangkorb am Gerät anbringen:

1. Setzen Sie die beiden „Ohren" am Fangkorb auf die unteren Holme des Gerätes auf. Hebben Sieden Prallschutz an und setzen Sie den Fangkorb nach untenGLEiten.
2. Lassen Sie den Prallschutz los, erhalt den Fangkorb in Position.

Fangkorb abnehmen/entleeren:

1. Hebien Sie den Prallschutz an und behmen Sie den Fangkorb Heraus.

Bedienung

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

1. Stecken Sie den Stecker des Verlängerungskabels in die Steck-dose am Griff (1).

2. Zur Zugentlastung formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hangendiese in die Zugentlastung ein (2).

3. Schlieben Sie das Gerät an die Netzspannung an.
4. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.
5. Zum Einsatzen drucken Sie den Entriebungsknopf 1 am Handgriff und halten gleichzeitig den Starthebel 2 gedruckt. Lassen Sie den Entriebungskno
6. Zum Ausschalten setzen Sie den Starthebel los.

Nach dem Ausschalten des Gerätes dreht sich die Lüfterwalze noch für eineuge Sekunden. Berühren Sie die laufende Lüfterwalze nicht.

Arbeitsstiefe einstellen

Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand der Lüfterwalze ab.

Zum Einstellen der Arbeitstiefe erhmen Sie die Zusatzträder ab und schrauben Sie in der gewünschten Position wieder fest (siehe „Zusatzträder montieren").

Achten Sie darauf, dass die Zusatzräder in gleicher Höhe montiert sind.

Das Gerät kann auf drei Arbeitsstiefen eingestellt werden. Stellen Sie die Arbeitsstiefe so ein, dass das Gerät nicht überlastet wird.

Untere und mittlere Stellung der Lüfterwalze:

Entfernen von Moos und Unkraut.

Obere Stellung der Lüfterwalze:

Reinigen des Rasens von Grasresten.

Arbeiten mit dem Rasenlüfter

Um einen gepflegten Rasen zu erhalten, empfehlen wir Ihnen, alle 4 - 6 Wochen wie folgt zu lüssen:

1. Mähen Sie den Rasen auf die gewündte Schnitthöhe.

Je kürzer der Rasen geschritten ist,\ desto better lasst er sich luften. Dadurch wird das Gerät weniger belastet und die Lebensdauer der Lüfterwalze erhöht sich.

1. Stellen Sie die Arbeitsstiefe so ein, dass das Gerät nicht überlastet wird.
2. Führn Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lücken losses Lüften sollenn sich die Bahnen immer um weniger Zentimeter überlappen. Zu langes Verweilen auf einer Stelle kann bei laufendem Gerät die Grasnarbe verletzten.
3. Arbeiten Sie an Hangen immer quer zum Hang. Seien Sie besonderss vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.
4. Um eine Behinderung durch das Verlängerungskabel zu vermeiden, wenden Sie das Gerät immer so, dass die Kabelzugentlastung am Holm stets der bearbeiteten Seite zugewandt ist.

Schalten Sie nach der Arbeit und zum Transport das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand der Lüfterwalze ab.

1. Heben Sie das Gerät zum Transport über empfindliche Oberflächen (z.B. Fliesen) an.

2. Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung" beschrieben.

3. Nach der Luftung von stark vermoostem Rasen empfeht es sich, anschließend nachzusäen. Die Rasenfläche regeneriert sich dann schneller.
4. Entfernen Sie die Moos- und Pflanzenrechte mit einem Rechen.

Reinigung, Wartung, Lagerung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführren. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit der Lüfterwalze Handschuhe.

Schalten Sie vor allen Wartungs- und Reinigungsrarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand der Lüfterwalze ab.

Führer Sie folgende Wartungs- und Reinigungserbeiten regelmäßig durch. Dadurch ist eine lange und zuverlüssige Nutzung gewährleistet:

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Rasenlüfter nicht mit Wasser ab.

• Entfernen Sie nach dem Lüften anhaften de Pflanzenreste von den Rädern, den Luftungsöffnungen, der Grausauswurföffnung und der Lüfterwalze. Verwenden Sie dazu keine harten oder spitzen Gegenstände, Sie konnten das Gerät beschädigen.
  Leeren Sie den Fangkorb vollständig.

D

• Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.
• Kontrollieren Sie den Rasenlufter vor jeder Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemüssen Gebrauch verursacht werden.

Federzicken austauschen

Der Lüfter ist mit Federzicken ausgestattet, die problemlos Maarweise zu wechseln sind.

1. Drehen Sie das Gerät um.
2. Losen Sie die Kreuzschlitzschraube (1) an dem Walzenelement (2), an dem die Federzinken (3) ausgetauscht werden sollen.
3. Schieben Sie den Steg (4) zwischen dem Federzinkenpaar mit einem Schraubenzieher in die Walze hinein. Nun konnen Sie die Federzken Herausnahmen und gegen neue austauschen.
4. Schieben Sie den Mittelstag wieder hereaus und befestigenihn mit der Kreuzschlitzschraube.

Fehlersuche

Problem	Mögliche	Ursache	Fehlerbehebun
Abnorme Geräusche, Klappern oder Vibrationen	Fremdkörper auf der Lüfterwalze	Fremdkörper entfern
	Federzinken beschädigt	Federzinken austauschen
	Rutschender Zahnriemen	Reparatur durch Kundendienst
Gerät startet nicht	Netzspannung fehl	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt
	Kohlebürsten abgenutzt	Reparatur durch Kundendienst
	Motor defekt
Motor setzt aus	Blockierung durch Fremdkörper	Fremdkörper entfern
	Rasen zu hoch Vormähen, siehe Kapitel Bedienung
	harter und schwerer Boden	Arbeitstiefe verringn
	Auslass verstopft Auslass reinigen
Arbeitsergebnis nicht zufriedenstellt	Zinkel der Lüfterwalze verschlissen	Federzken austauschen
	Zahnriemen defekt Reparatur durch Kundendienst
	Arbeitstiefe falsch gewählt	Arbeitstiefe korrigieren
	Rasen zu hoch Vormähen, siehe Kapitel Bedienung

Lagerung

Bewahren Sie das Gerät trocken und außerhalb der Reichweite von Kindern auf.
- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
- Umhüllen Sie das Gerät nicht mit Nylon-säcken, da sich Feuchtigkeit bilden konnte.

Entsorgung und Umweltschutz

Sollten Sie für Ihr Gerät eines Tages keine Verwendung mehr haben, oder sollte das Gerät so intensiv genutzt worden sein, dass Sie diesen ersetzen müssen, so entsorgen Sie es umweltgerecht.
- Maschinen gehoren nicht in den Hausmull. Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile konnen sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu ihren Handler.

Garantie

Für these Gerat leisten wir 24 Monate Garantie. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Garantie. Schaden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung darüberzufahren sind, bleiben von der Garantie ausgeschlossen. Bestimmte Teile wie z.B. die Lüfterwalze und die Federzinken unterliegen einem normalen Verschleß und sind von der Garantie ausgeschlossen.

Voraussetzung fur Garantieleistungen sind zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wurden. Schaden, die durch Material- oder Herstellerfehler entwickelten sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraus

setzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Handler zurückgegeben wird.

Sie können Reparaturen, die nicht der Gar- tantie unterliegen, gegen Berechnung von unserem Service-Center durchfuhren halten. Unser Service-Center erstellt Ihnen bereits ein- den Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte liefern Sie Ihr Gerat im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht ange-nommen.

Eine Entsorgung ihrer Geräte führen wir kostenlos durch.

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Federzicken (12er-Packung) 72550010

Technische Daten

Elektro-Rasenlufter ERL 505 FK

Aufnahmeleistung des Motors 550 W Netzspannung 230V\~,50 Hz
Arbeitsdrehzahl
des Werkzeugs ca.3.300 U/min Breite der Lufterwalze ca 32 cm Durchmesser der Lufterwalze ca.78 mm
Arbeitstiefe max.5 mm Gewicht ca.13 kg Schalldruckpegel 72 dB(A)
Garantierter Schalleistungspegel 94 dB(A)
Vibration am Handgriff 7,5 m/s

Lärm- und Vibrationswerte wurden entspruchend den in der Konformitätserklarung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, konnen darauf nicht geltend gemacht werden.

CE-Konformitätserklärung

Hiermit bestätigen wir, dass der Elektro-Rasenlüfter Baureihe ERL 505 FK

ab Baujahr 2005 folgenden einschlädigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:

98/37/EG (EU-Maschinenrichtlinie)
89/336/EWG (EMV-Richtlinie mit Änderung 93/68/EWG)
73/23/EWG (EU-Niederspannungsrichtlinie i.d.F. der Änderung vom 22.7.93)
2000/14 EG (EU-Richtlinie: Umweltbelastende Gerauschemissionen)

Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN13684·EN60335-1
prEN60335-2-92·EN61000-3-2
EN61000-3-3

Anbringung der CE Kennzechnung 2005

Zusätzlich wird entsprechend der Gerauschemissionsrichtlinie 2000/14 EG bestätigt: Garantierter Schalleistungspegel: 94 dB(A) Gemessener Schalleistungspegel: 72 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang V / 2000/14 EG

Verantwortlich für die Produktherstellung und die Aufbewährung der techn. Unterlagen: Grizzly Gartengeräte GmbH & Co. KG Am Gewerbepark 2 D-64823 Groß-Umstadt, den 5.1.05

192 (e) (Inge Christ, Geschäftslitung)

Mode d'emploi

Grizzly Gartengerate GmbH & Co. KG Am Gewerbepark 2

D-64823 Groß-Umstadt,

le 5.1.05

Rechte beugels monteren

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt, den 5.1.05

(Inge Christ, Obchodni vedeni)

Záruční list

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Muhlstraße 19

D-64823Groß-Umstadt

Tel.: [phone]

Fax.: [phone]

[e-mail]

Homepage: www.grizzly-gmbh.de

Fa. Maschinen Maresch

A-2292 Engelhartstetten 107

Tel.: [phone]

Fax: [phone]

e-mail: maschinen.maresch@maschinen

maresch.at

Tel. [phone] und 42 61 74

Fax: [phone]

e-mail:[e-mail]

e-mail: [e-mail]

Homepage: www.verbekbe

WERCO spel.s r.o.

U Mototechny c.p.131

251 62 Mukačov - Tehovec

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Grizzly
