BEDIENUNGSANLEITUNG MR 4082 K VIKING

DE Gebrauchsanleitung

EN Instruction manual

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma VIKING entschieden haben.

Dieses Produkt wurde nach modernsten Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt, denn erst dann, wenn Sie mit Ihrem Gerät zufrieden sind, ist unser Ziel erreicht.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Viel Freude mit Ihrem VIKING Gerät wünscht Ihnen

Dr. Peter Pretzsch

Geschäftsführung

1. Inhaltsverzeichnis

Zu dieser Gebrauchsanleitung 4

Allgemein 4

Anleitung zum Lesen der

Gebrauchsanleitung 4

Gerätebeschreibung 6

Zu Ihrer Sicherheit 7

Allgemein 7

Training – Gebrauch des Geräts erlernen 8

Transport des Aufsitzmähers 8

Tanken – Umgang mit Benzin 9

Bekleidung und Ausrüstung 10

Vor der Arbeit 10

Während der Arbeit 10

Wartung und Reparaturen 13

Lagerung bei längeren Betriebspausen 15

Entsorgung 16

Symbolbeschreibung 16

Lieferumfang 17

Arbeiten vor der

Erstinbetriebnahme 17

Bedienelemente 18

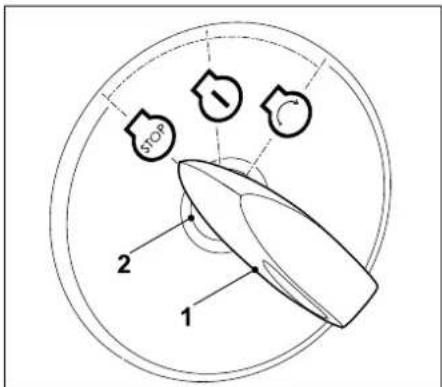

Zündschloss 18

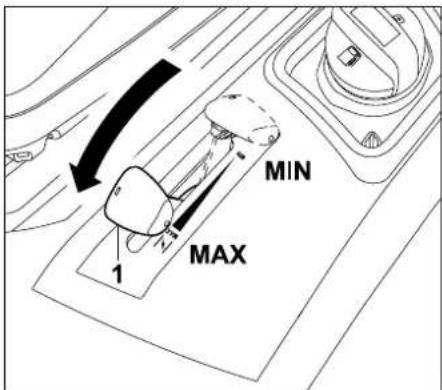

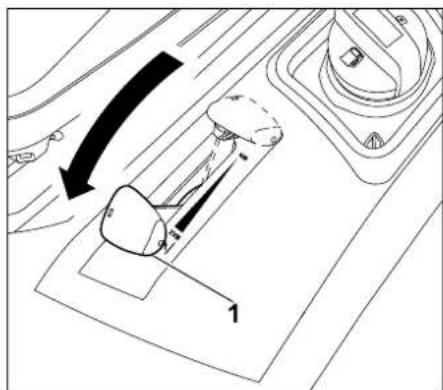

Gashebel mit Choke-Funktion 18

Schalter Mähwerk 19

Hebel Fahrtrichtungswahl 19

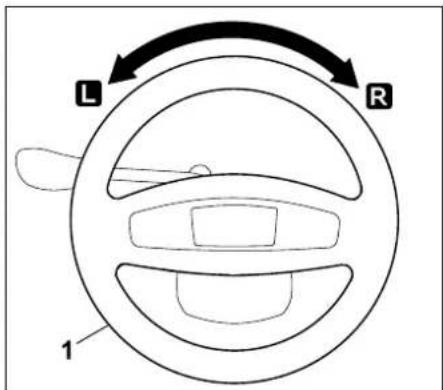

Lenkrad 20

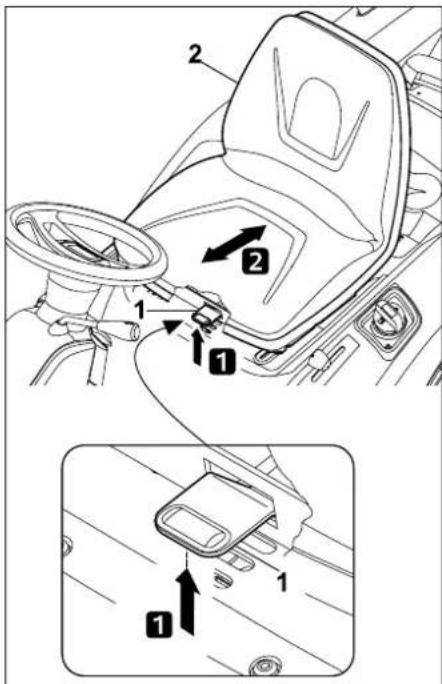

Hebel Fahrersitzverstellung 20

Antriebspedal 21

Bremspedal 21

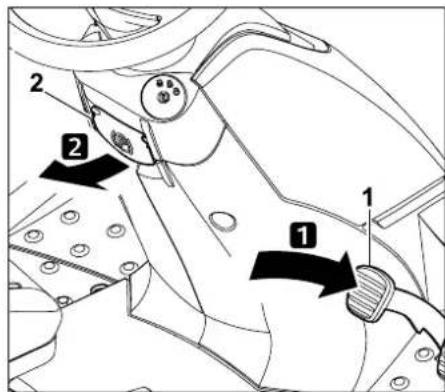

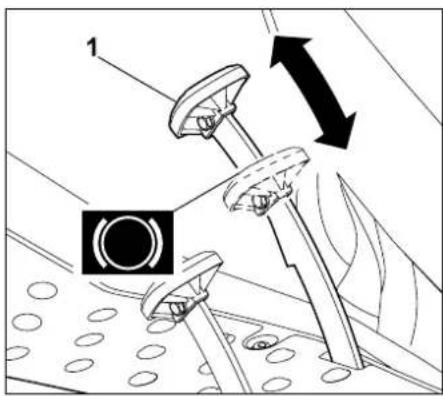

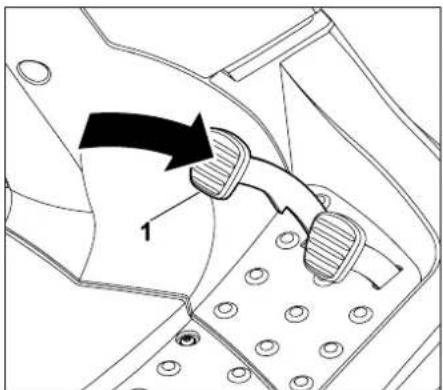

Parkbremse 21

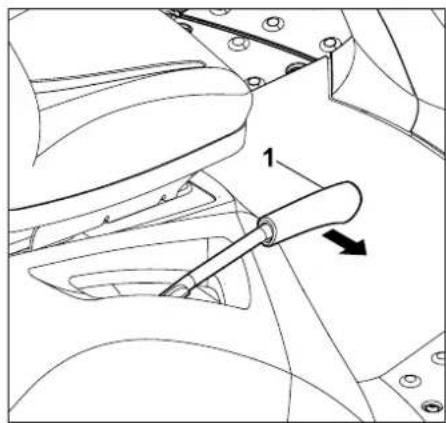

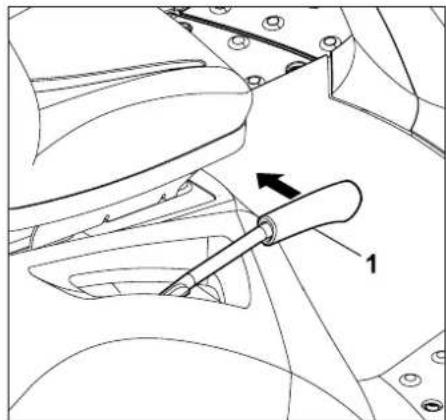

Hebel Schnitthöhenverstellung 22

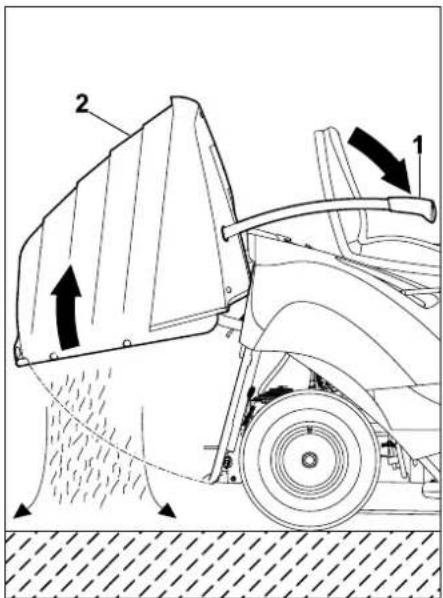

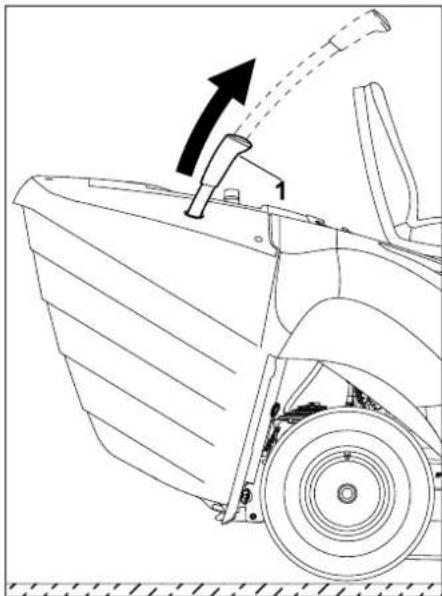

Hebel Grasfangkorbentleerung 22

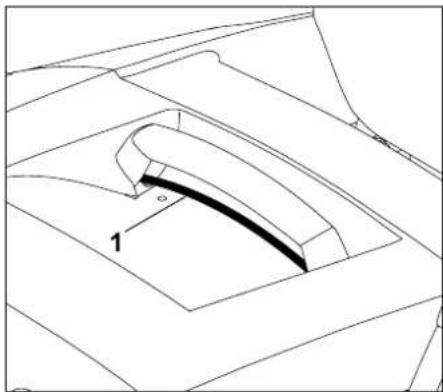

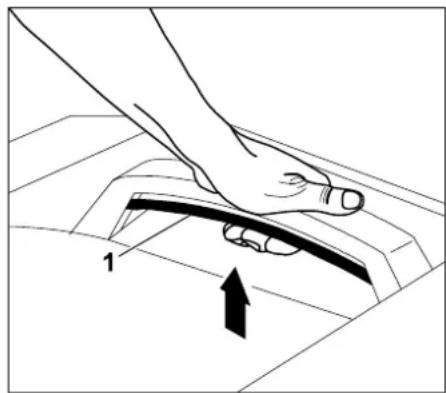

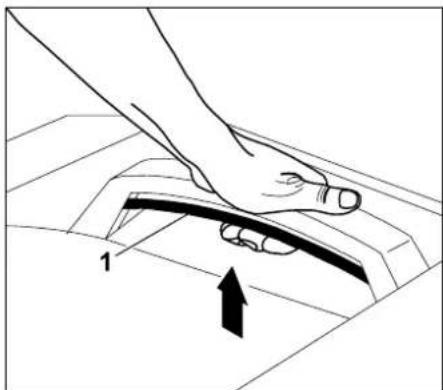

Bügel Grasfangkorbentriegelung 23

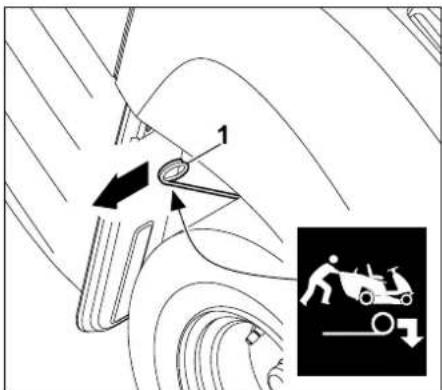

Bügel Getriebefreilauf 23

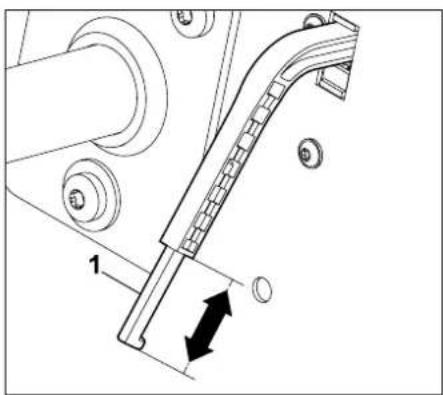

Füllstandssensor (Grasfangkorb) 24

Hinweise zum Arbeiten 25

Sicherheitseinrichtungen 26

Gerät in Betrieb nehmen 27

Kraftstoff einfüllen 27

Verbrennungsmotor starten 27

Motor abstellen 28

Fahren 29

Bremsen 29

Schnitthöhe einstellen 29

Mähen 30

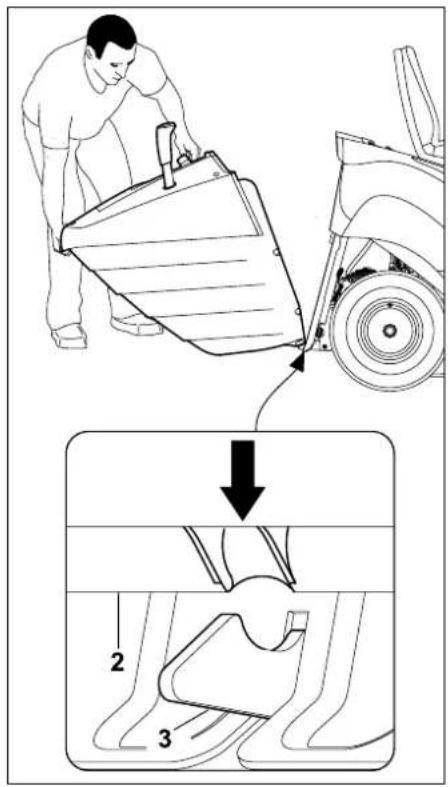

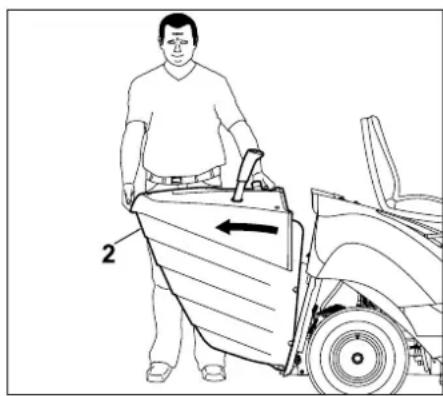

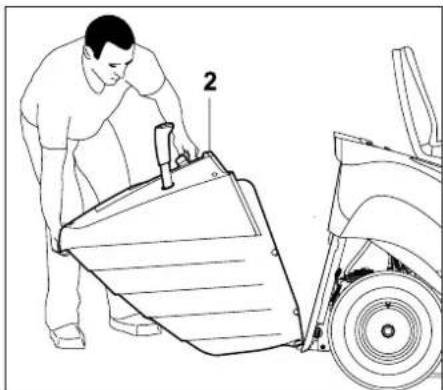

Grasfangkorb abnehmen und einhängen 31

Ziehen von Lasten 32

Betrieb an Hanglagen 33

Orientierungshilfe 33

Mähwerk 35

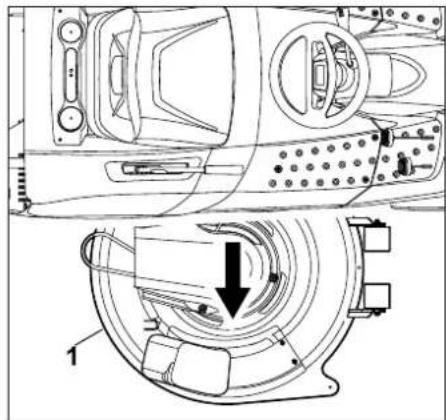

Mähwerk demontieren 35

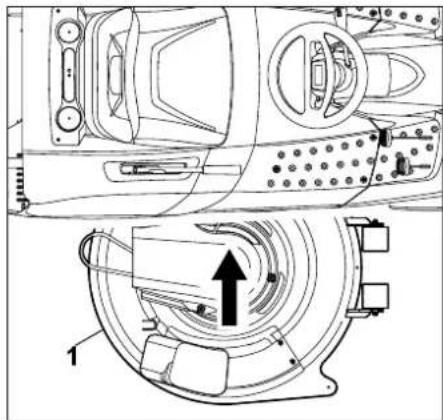

Mähwerk montieren 37

Wartung 40

Wartungsplan 40

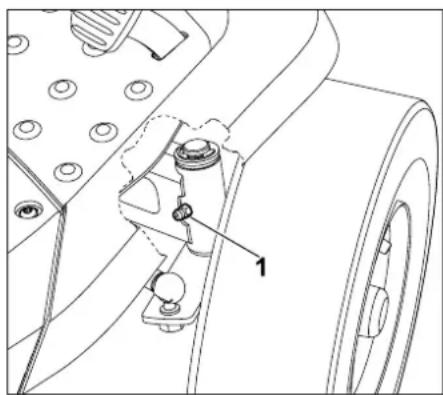

Schmieren 41

Auswurfkanal demontieren 41

Auswurfkanal montieren 42

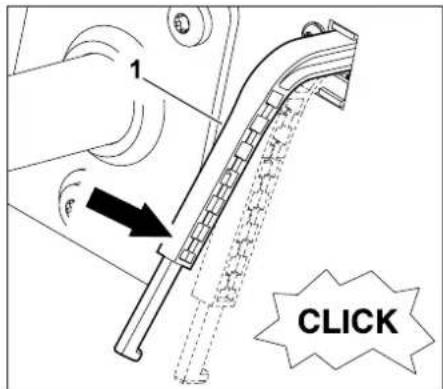

Füllstandssensor (Grasfangkorb) reinigen 42

Sicherheitseinrichtungen

kontrollieren 43

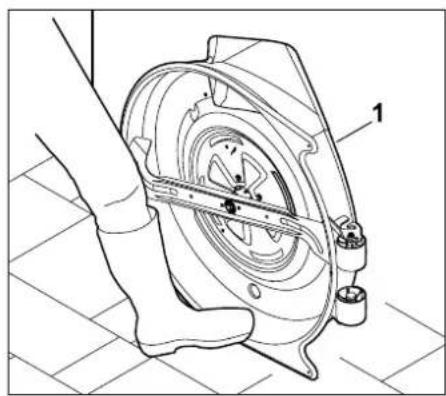

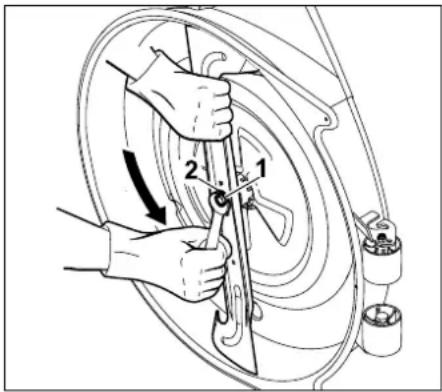

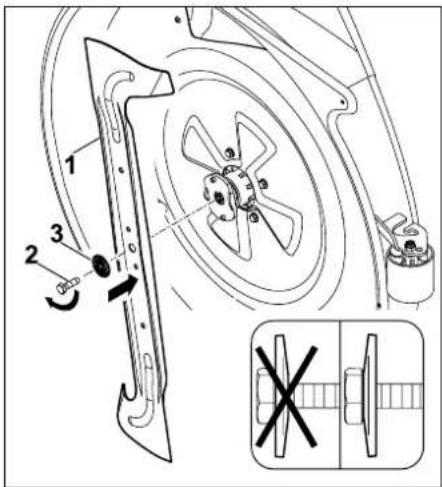

Mähmesser warten 43

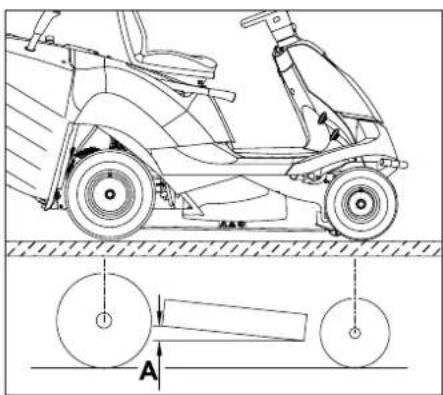

Einbaulage des Mähwerks

kontrollieren 46

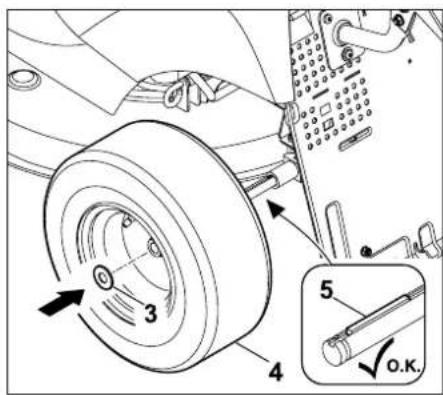

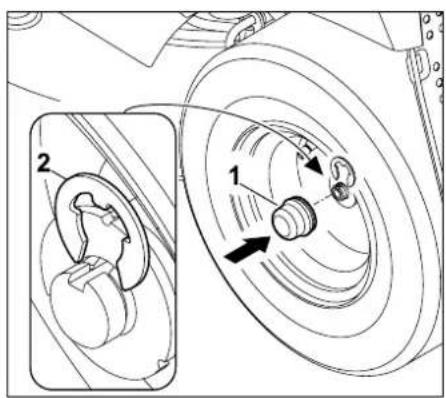

Räder wechseln 46

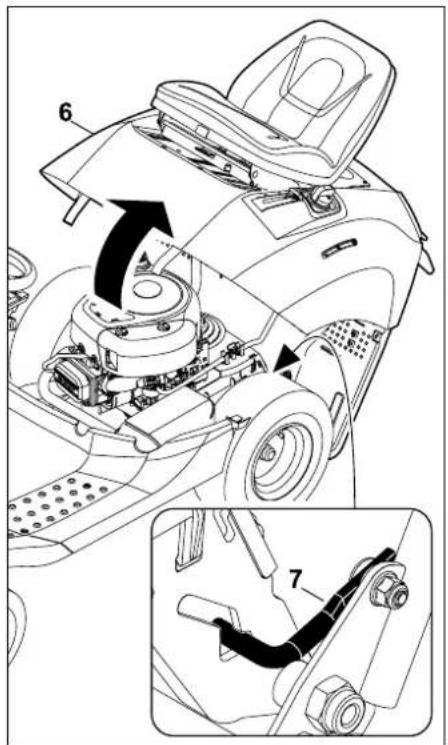

Motorabdeckung 47

Füllstand des Motoröls

kontrollieren 50

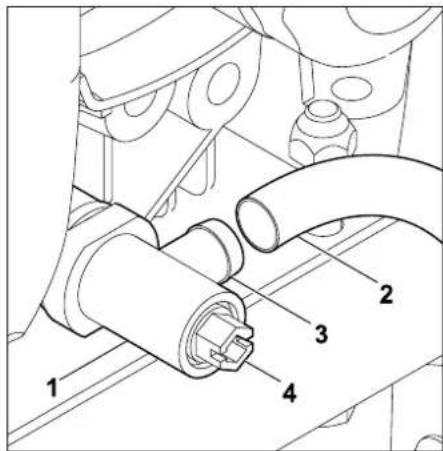

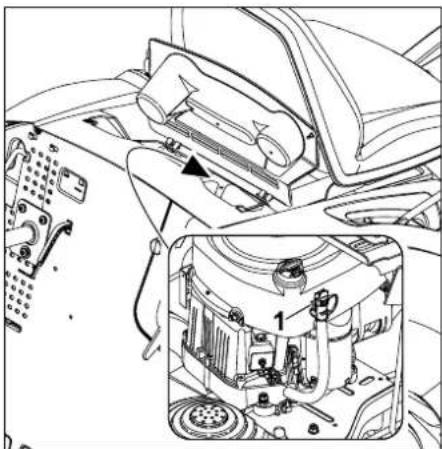

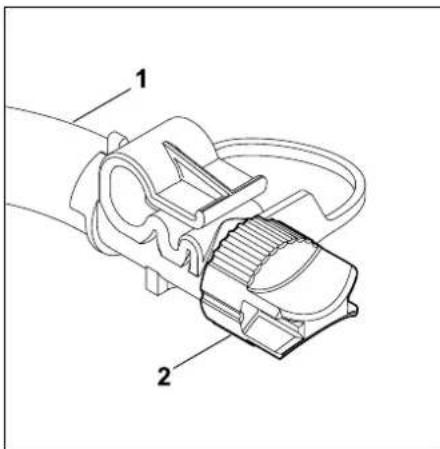

Motorölwechsel 50

Motoröl einfüllen 51

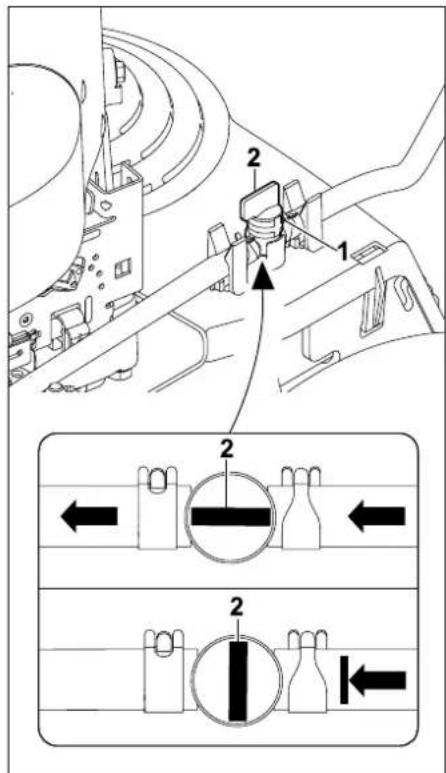

Kraftstoffhahn 52

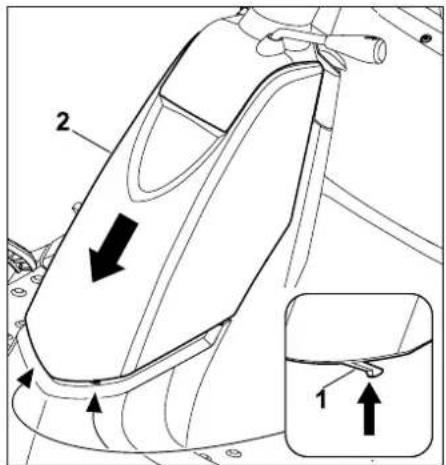

Abdeckung Lenksäule

demontieren 52

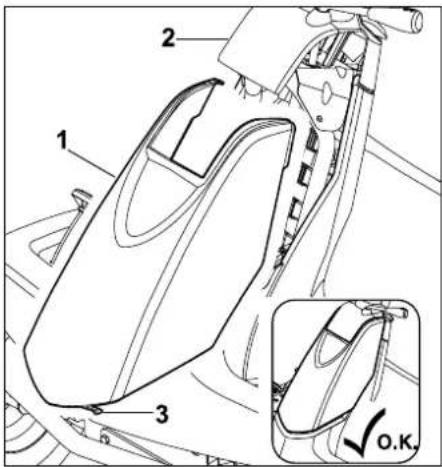

Abdeckung Lenksäule montieren 52

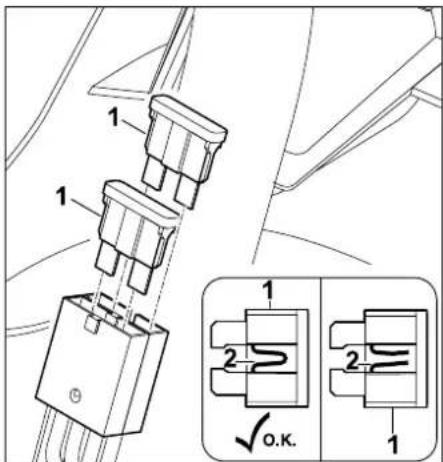

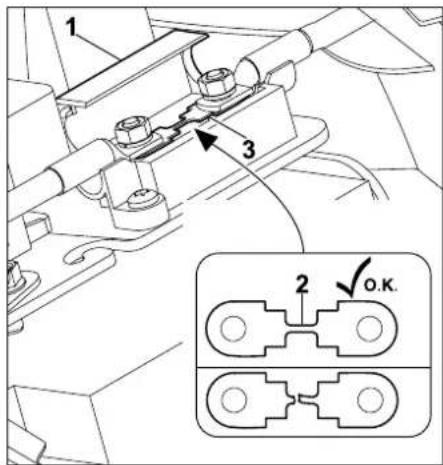

Sicherungen 53

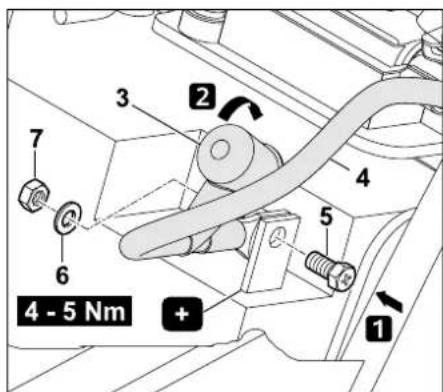

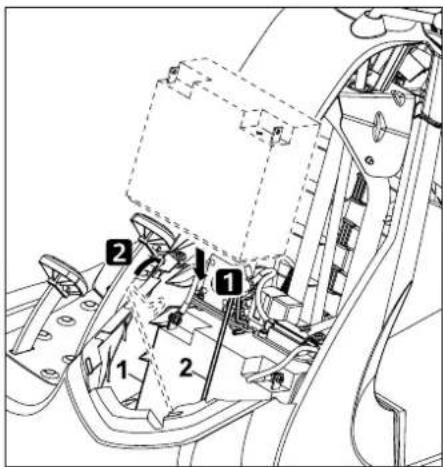

Batterie 54

Gerät reinigen 55

Verbrennungsmotor 56

Getriebe 56

Aufbewahrung 56

Stilllegung bei längeren Pausen

(z. B. Winterpause) 56

Nach längeren Pausen (z.B.

Winterpause) 56

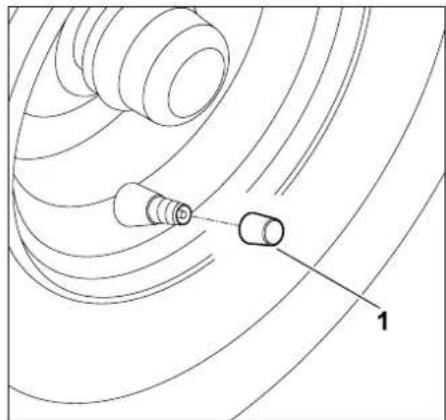

Reifendruck 57

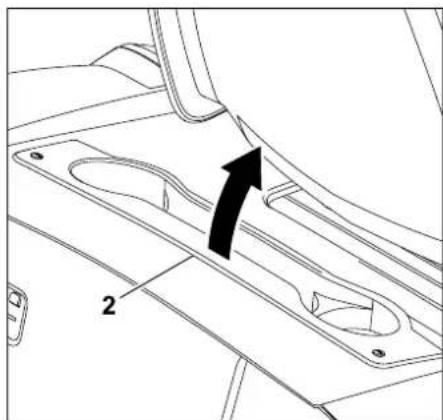

Ablagefach öffnen und schließen 57

Transport 58

Übliche Ersatzteile 59

Zubehör 59

Umweltschutz 59

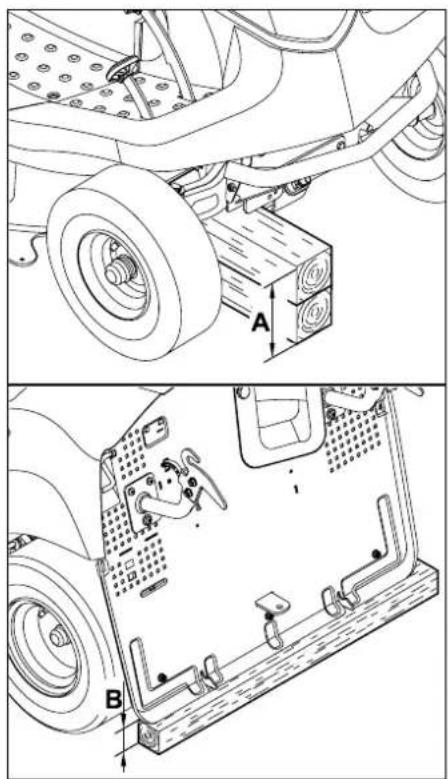

Verschleiß minimieren und

Schäden vermeiden 60

CE-Konformitätserklärung des

Herstellers 61

Technische Daten 62

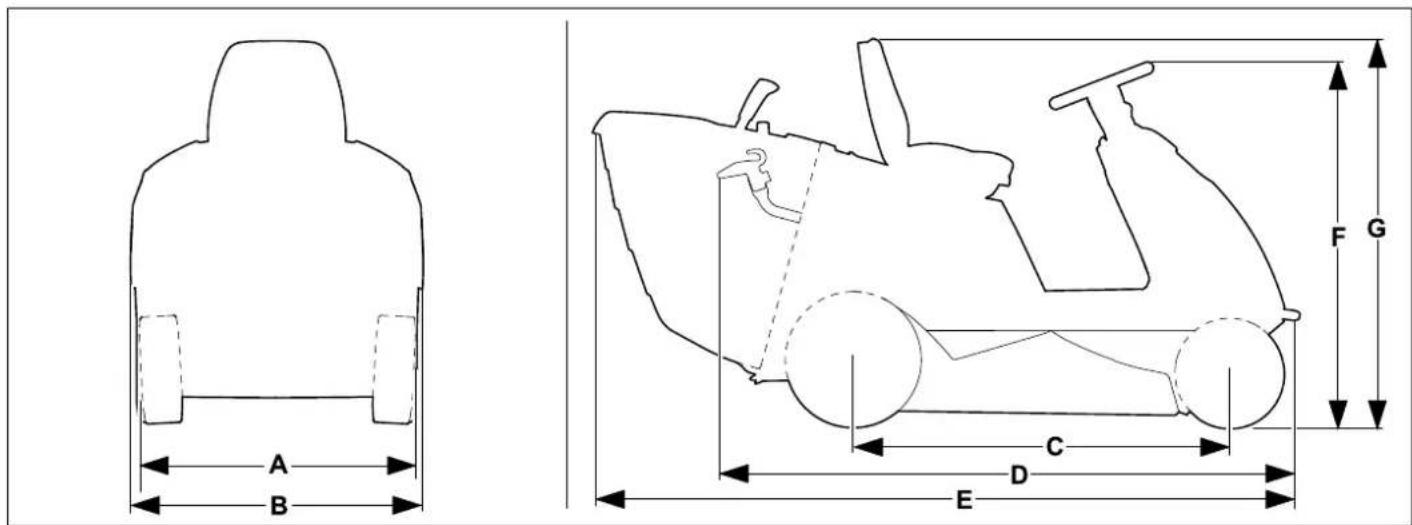

Abmessungen 63

Fehlersuche 64

Serviceplan 66

Übergabebestätigung 66

Servicebestätigung 66

2. Zu dieser Gebrauchsanleitung

2.1 Allgemein

Diese Gebrauchsanleitung ist eine

Originalbetriebsanleitung des

Herstellers im Sinne der EG-Richtlinie 2006/42/EC.

VIKING arbeitet ständig an der

Weiterentwicklung seiner Produktpalette;

Änderungen des Lieferumfanges in Form,

Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus den Angaben und Abbildungen dieses Heftes können aus diesem Grund keine

Ansprüche abgeleitet werden.

2.2 Anleitung zum Lesen der

Gebrauchsanleitung

Bilder und Texte beschreiben bestimmte Handhabungsschritte.

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser

Gebrauchsanleitung erklärt.

Blickrichtung:

Blickrichtung bei Verwendung „links“ und „rechts“ in der Gebrauchsanleitung:

Der Benutzer steht hinter dem Gerät und blickt in Fahrtrichtung vorwärts.

Kapitelverweis:

Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein

Kapitel: (⇔ 2.1)

Kennzeichnung von Textabschnitten:

Die beschriebenen Anweisungen können wie in den folgenden Beispielen gekennzeichnet sein.

Handhabungsschritte, die das Eingreifen des Benutzers erfordern:

• Schraube (1) mit einem

Schraubenzieher lösen, Hebel (2) betätigen ...

Generelle Aufzählungen:

– Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen

Texte mit zusätzlicher Bedeutung:

Textabschnitte mit zusätzlicher Bedeutung werden mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervorzuheben.

Gefahr!

Unfall- und schwere

Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist

notwendig oder zu unterlassen.

Warnung!

Verletzungsgefahr für Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen.

Vorsicht!

Leichte Verletzungen bzw.

Sachschäden können durch ein bestimmtes Verhalten verhindert werden.

Hinweis

Information für eine bessere Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.

Bilder mit Textabschnitten:

Handhabungsschritte mit direktem Bezug auf das Bild finden Sie unmittelbar nach der Abbildung mit entsprechenden Positionsziffern.

Beispiel:

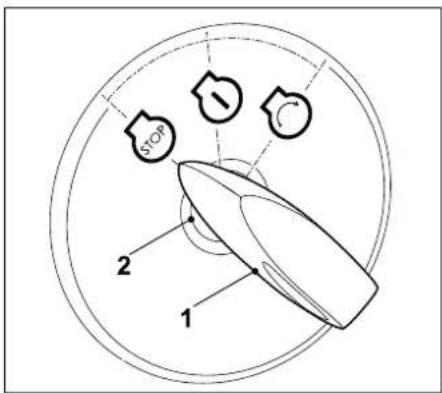

Zündschlüssel (1) in Zündschloss (2) stecken.

Texte mit Bildbezug:

Abbildungen, die den Gebrauch des Geräts erklären, finden Sie ganz am Anfang der Gebrauchsanleitung.

Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.

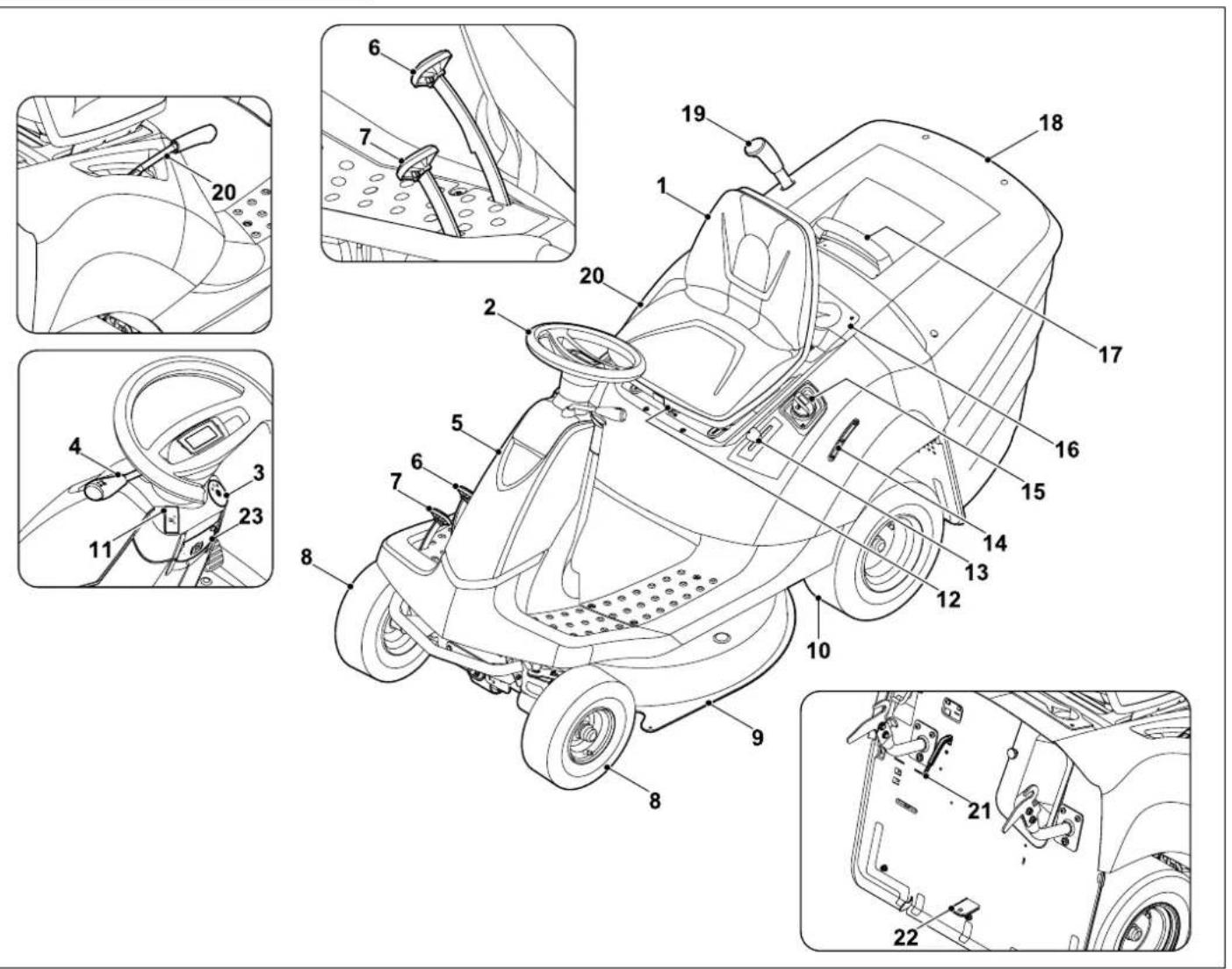

1. Gerätebeschreibung


1 Fahrersitz
2 Lenkrad
3 Zündschloss

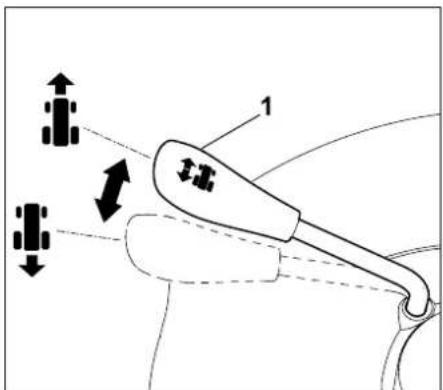

4 Hebel Fahrtrichtungswahl (Vorwärts - Rückwärts)
5 Abdeckung (Lenksäule)
6 Bremspedal
7 Antriebspedal (Fahrtgeschwindigkeit)
8 Vorderrad
9 Mähwerk
10 Hinterrad

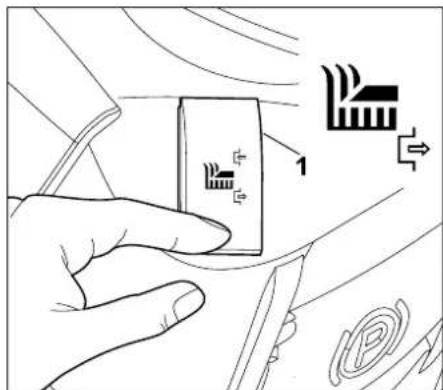

11 Schalter Mähwerk
12 Hebel Fahrersitzverstellung
13 Gashebel mit Chokefunktion

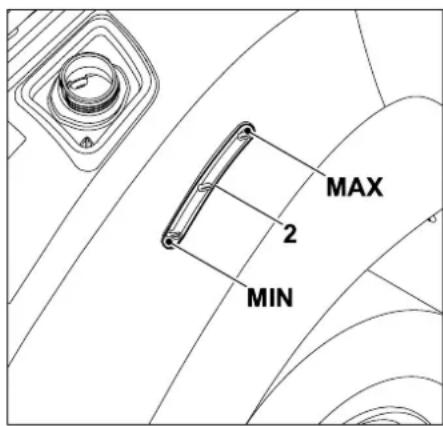

14 Tankanzeige

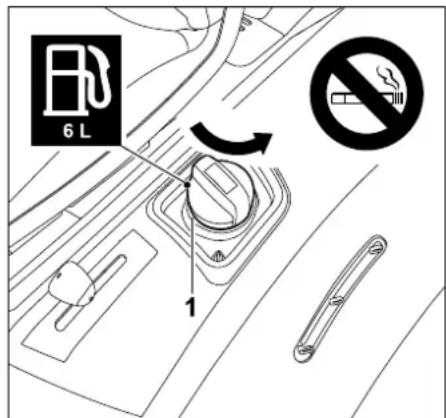

15 Tankverschluss
16 Ablagefach
17 Haltegriff Grasfangkorb mit Bügel Grasfangkorbentriegelung
18 Grasfangkorb
19 Hebel Grasfangkorbentleerung
20 Hebel Schnitthöhenverstellung
21 Füllstandssensor
22 Anhängevorrichtung
23 Parkbremse

4. Zu Ihrer Sicherheit

4.1 Allgemein

Bei der Arbeit mit dem Gerät sind diese Unfall-Verhütungsvorschriften unbedingt zu befolgen.

Vor der ersten Inbetriebnahme muss die gesamte Gebrauchsanleitung aufmerksam durchgelesen

werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.

Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der separaten Gebrauchsanleitung Verbrennungsmotor entnehmen können.

Diese Vorsichtsmaßnahmen sind für Ihre Sicherheit unerlässlich, die Auflistung ist jedoch nicht abschließend. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Das Gerät inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden.

Erlauben Sie niemals Kindern oder Jugendlichen unter 16 Jahren das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Dieses Gerät ist nicht dafür bestimmt, von Personen (insbesondere von Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelhafter Erfahrung und/oder mangelhaftem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden.

Achtung – Unfallgefahr!

Der Aufsitzmäher ist nur zum Rasenmähen bestimmt, ein anderweitiger Gebrauch ist nicht gestattet.

Das Gerät kann mit VIKING Original-Zubehör ausgerüstet werden. Damit sind weitere Anwendungen möglich. Informationen dazu hält der VIKING Fachhändler bereit.

Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf das Gerät beispielsweise nicht eingesetzt werden (unvollständige Aufzählung):

– zum Schneiden von Rankgewächsen,
– zum Häckseln und Zerkleinern von Baum- und Heckenschnitt,
– zum Reinigen von Gehwegen (Absaugen, Fortblasen),

– zum Schneeräumen mit Hilfe des Mähwerks,
– zur Rasenpflege auf Dachbepflanzungen,
– zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügeln,
– zum Transportieren von Schnittgut, außer im dafür vorgesehenen Grasfangkorb.

Das Gerät ist nicht für den öffentlichen Straßenverkehr zugelassen.

Die Beförderung von Personen (insbesondere von Kindern) und Tieren ist nicht gestattet.

Gegenstände dürfen nicht auf dem Gerät, sondern ausschließlich mit Hilfe eines von VIKING zugelassenen Anhängers (Zubehör) transportiert werden. Die Gewichtsgrenzen sind einzuhalten. (⇒ 11.10)

Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

Das Gerät darf nicht bei Sport- und Wettbewerbsveranstaltungen eingesetzt werden.

Aus Sicherheitsgründen ist jede Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör und Anbaugeräten, welche von VIKING zugelassen sind, untersagt, außerdem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör und Anbaugeräte erhalten Sie bei Ihrem VIKING Fachhändler.

Insbesondere ist jede Manipulation am Gerät untersagt, welche die Leistung, die Drehzahl des Verbrennungsmotors oder Fahrgeschwindigkeit verändert.

Achtung! Gefährdung der Gesundheit durch Vibrationen! Übermäßige Belastung durch Vibrationen

kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome auftreten, die durch Vibrationsbelastung ausgelöst worden sein könnten.

Solche Symptome, die hauptsächlich in den Fingern, Händen oder Handgelenken auftreten, sind zum Beispiel (unvollständige Aufzählung):

– Gefühllosigkeit,
– Schmerzen,
- Muskelschwäche,
– Hautverfärbungen,
- unangenehmes Kribbeln.

4.2 Training – Gebrauch des Geräts erlernen

Machen Sie sich mit den Bedienelementen und den Stellteilen sowie mit dem Gebrauch des Geräts vertraut. Insbesondere muss der Benutzer wissen, wie Arbeitswerkzeug und Verbrennungsmotor des Gerätes rasch angehalten werden können.

Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem

Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist.

Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden,

– dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.
- dass ein Aufsitzmäher, der auf einem Hang abgleitet, nicht durch Betätigen der Bremse kontrolliert werden kann.

Die wesentlichen Ursachen für den Verlust der Kontrolle über den Aufsitzmäher können unter anderem sein:

• mangelnde Bodenhaftung der Räder,
• zu schnelles Fahren,
  – unangemessenes Bremsen,
• unsachgemäßer Einsatz (Sportveranstaltungen usw.),
• mangelnde Kenntnisse über Wirkungen, die mit den Bodenverhältnissen zusammenhängen, insbesondere am Hang (siehe unter Kapitel „Zu Ihrer Sicherheit“, Punkt „Arbeiten an Hanglagen“),
• nicht korrektes Anhängen von Lasten und schlechte Lastverteilung.

4.3 Transport des Aufsitzmähers

Der Aufsitzmäher kann durch sein Eigengewicht schwere Quetschverletzungen verursachen. Beim Auf- und Abladen des Aufsitzmähers beim

Transport in einem Fahrzeug oder Anhänger ist mit besonderer Vorsicht vorzugehen.

Dieser Aufsitzmäher darf nicht abgeschleppt werden. Für den Transport auf öffentlichen Verkehrswegen muss ein geeignetes Fahrzeug oder ein geeigneter Anhänger verwendet werden.

Der Aufsitzmäher muss beim Transport auf einer Ladefläche wie in dieser Gebrauchsanleitung beschrieben befestigt werden. Weiters muss die Parkbremse angezogen werden. (⇒ 14.)

Vor dem Transport den Antrieb zum Mähmesser bzw. zu den Anbaugeräten auskuppeln.

Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.

Gerät, insbesondere Verbrennungsmotor und Schalldämpfer, nach dem Verladen und vor dem weiteren Transport vollständig auskühlen lassen. Die Ladefläche und der Bereich um Schalldämpfer und Verbrennungsmotor sind während des Transports frei von brennbaren Materialien wie Stroh, Blättern oder trockenen Grasresten zu halten.

4.4 Tanken – Umgang mit Benzin

Lebensgefahr!

Benzin ist giftig und hochgradig entflammbar.

Bewahren Sie Benzin nur in dafür vorgesehenen und geprüften Behältern (Kanistern) auf. Die Verschlusskappen der Tankbehälter sind immer ordnungsgemäß

aufzuschrauben und festzuziehen. Defekte Verschlüsse sind aus Sicherheitsgründen auszutauschen.

Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten. Nicht

rauchen!

Tanken Sie nur im Freien und rauchen Sie während des Betankens nicht.

Vor dem Tanken Verbrennungsmotor abstellen und abkühlen lassen.

Benzin ist vor dem Starten des Verbrennungsmotors einzufüllen. Während der Verbrennungsmotor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.

Tankverschluss vorsichtig und langsam öffnen. Druckausgleich abwarten und erst danach Tankdeckel vollständig abnehmen.

Verwenden Sie zum Auftanken einen geeigneten Trichter oder ein Einfüllrohr, damit kein Kraftstoff auf Verbrennungsmotor und Gehäuse bzw. Rasen auslaufen kann.

Den Kraftstofftank nicht ganz füllen, sondern nur bis ca. 4 cm unter den Rand des Einfüllstutzens, damit der Kraftstoff Platz zum Ausdehnen hat.

Falls Benzin übergelaufen ist, den Verbrennungsmotor erst starten, nachdem die benzinverschmutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben (trockenwischen).

Verschütteter Kraftstoff ist stets aufzuwischen.

Wenn Benzin auf die Kleidung geraten ist, muss diese gewechselt werden.

Der Tankdeckel ist nach jedem Tankvorgang ordnungsgemäß aufzuschrauben und festzuziehen. Das Gerät darf ohne aufgeschraubten Original-Tankdeckel nicht in Betrieb genommen werden.

Aus Sicherheitsgründen sind Kraftstoffleitung, Kraftstofftank, Tankverschluss und Anschlüsse regelmäßig auf Beschädigungen, Alterung (Brüchigkeit), festen Sitz und undichte Stellen zu überprüfen und bei Bedarf auszutauschen (einen Fachhändler aufsuchen, VIKING empfiehlt den VIKING Fachhändler).

Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen.

Verwenden Sie niemals Getränkeflaschen oder Ähnliches zum Entsorgen oder Lagern von Betriebsstoffen wie z. B. Kraftstoff. Personen, insbesondere Kinder, könnten verleitet werden, daraus zu trinken.

Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe können mit offenem Feuer oder Funken in Berührung kommen und sich entzünden.

Gerät und Kraftstoffbehälter nicht in der Nähe von Heizungen, Heizstrahlern, Schweißgeräten und sonstigen Wärmequellen abstellen.

Explosionsgefahr!

4.5 Bekleidung und Ausrüstung

Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie niemals barfuß oder beispielsweise in Sandalen.

Das Gerät darf nur mit langen Hosen und eng anliegender Kleidung in Betrieb genommen werden.

Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hängen bleiben kann – auch keinen Schmuck, keine Krawatten und keine Schals.

Bei Wartungs- und Reinigungsarbeiten sowie beim Transport des Geräts zusätzlich stets feste Handschuhe tragen und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.).

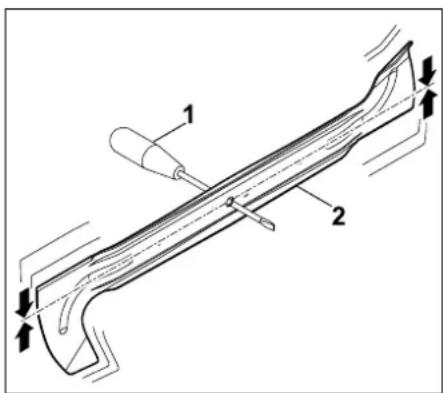

Beim Schärfen des Mähmessers muss eine geeignete Schutzbrille getragen werden.

4.6 Vor der Arbeit

Es ist sicherzustellen, dass nur Personen mit dem Gerät arbeiten, welche die Gebrauchsanleitung kennen.

Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstigen Fremdkörper, die von dem Gerät hochgeschleudert werden können. Hindernisse (z. B. Baumstümpfe, Wurzeln) können im hohen Gras leicht übersehen werden.

Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenfläche verborgenen Fremdobjekte (Hindernisse), die nicht entfernt werden können.

Beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.

Vor der Inbetriebnahme des Geräts Kraftstoffsystem auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tank, Tankverschluss, Schlauchverbindungen. Bei Undichtigkeit oder Beschädigung Verbrennungsmotor nicht starten – Brandgefahr! Gerät vor der Inbetriebnahme durch Fachhändler instand setzen lassen.

Vor dem Gebrauch des Geräts sind defekte Schalldämpfer sowie alle anderen abgenutzten und beschädigten Teile zu ersetzen. Unleserliche oder beschädigte Gefahren- und Warnhinweise am Gerät sind zu erneuern. Ihr VIKING Fachhändler hält Ersatzklebeschilder und alle weiteren Ersatzteile bereit.

Benutzen Sie das Gerät niemals, wenn Schutzeinrichtungen beschädigt oder nicht angebaut sind.

Am Mähwerk muss stets der angeschraubte Auswurfstutzen (Auswurfkanal am Mähwerk) ordnungsgemäß montiert sein. Er darf nicht beschädigt sein und ist bei Bedarf von einem Fachmann zu ersetzen.

Die Funktion der Bremse ist vor jeder Inbetriebnahme zu prüfen. ( 8.8)

Vor jeder Inbetriebnahme ist zu kontrollieren,

– ob sich das Schneidwerkzeug und die gesamte Schneideinheit (Mähmesser, Messerkupplung, Messerbremse, Befestigungsbolzen, Mähwerksgehäuse) in einwandfreiem Zustand befinden. Insbesondere ist auf sicheren Sitz, Beschädigungen sowie Verschleiß zu achten.
– ob der Tankdeckel fest aufgeschraubt ist.
- ob der Tank und kraftstoffführende Teile sowie der Tankdeckel in einwandfreiem Zustand sind.
- ob die Sicherheitseinrichtungen in einwandfreiem Zustand sind und ordnungsgemäß funktionieren.
- ob Bereifung (Luftdruck, Schäden, Abnutzung) und Rahmen in einwandfreiem Zustand sind. Schraubverbindungen sind auf festen Sitz zu prüfen. Insbesondere sind alle Wartungsarbeiten durchzuführen, die im Wartungsplan unter der Rubrik "Vor jeder Inbetriebnahme" angeführt sind. (⇒ 13.1)

Bei Bedarf einen Fachhändler aufsuchen. VIKING empfiehlt den VIKING Fachhändler.

4.7 Während der Arbeit

Arbeiten Sie niemals, während Personen, insbesonders Kinder, oder Tiere in der Nähe sind. Achten Sie darauf, dass

Gras niemals in Richtung Dritte ausgeworfen wird.

Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.

Abgase:

Lebensgefahr durch Vergiftung! Bei Übelkeit, Kopfschmerzen, Sehstörung (z. B. kleiner werdendes Blickfeld), Hörstörung, Schwindel, nachlassender Konzentrationsfähigkeit Arbeit sofort einstellen. Diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden.

Das Gerät erzeugt giftige Abgase, sobald der Verbrennungsmotor läuft. Diese Gase enthalten giftiges

Kohlenmonoxid, ein farb- und geruchloses Gas, sowie andere Schadstoffe. Der Verbrennungsmotor darf niemals in geschlossenen oder schlecht belüfteten Räumen in Betrieb genommen werden.

Die Abgase des Verbrennungsmotors werden vor dem linken Hinterrad ins Freie abgegeben. Bei der Arbeit mit dem Gerät ist darauf zu achten, dass dieser Bereich stets sauber bleibt und niemals abgedeckt wird, damit sich die Abgase nicht stauen.

Starten:

Das Gerät darf nur vom Fahrersitz aus gestartet werden.

Das Gerät auf ebener Fläche starten, nicht in Hanglage.

Der Verbrennungsmotor darf nur in einem gut gelüfteten Arbeitsbereich gestartet werden, insbesondere in Garagen muss auf ausreichende Belüftung geachtet werden.

Vor dem Starten des Verbrennungsmotors Schneidwerkzeug, Anbaugeräte und Antrieb auskuppeln sowie das Bremspedal fest durchdrücken.

Beim Starten ist darauf zu achten, dass ausreichender Abstand zwischen Füßen und Schneidwerkzeug gegeben ist.

Starten Sie niemals den Verbrennungsmotor durch Kurzschließen der Anlasserklemme. Wenn der normale Anlasserschaltkreis umgangen wird, kann sich der Aufsitzmäher plötzlich in Bewegung setzen.

Starten Sie den Verbrennungsmotor niemals, wenn Sie Benzingeruch feststellen – Explosionsgefahr!

Arbeitseinsatz:

Warnung – Verletzungsgefahr!

Beachten Sie den Arbeitsbereich des Mähmessers. Führen Sie niemals Hände oder Füße an oder unter sich d Teile. Berühren Sie niema umlaufende Mähmesser. sich immer entfernt von der Auswuröffnung. Ein ausr Sicherheitsabstand ist ste einzuhalten.

Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

Beim Fahren außerhalb des Rasens oder wenn nicht gemäht wird, ist das Mähmesser auszukuppeln und das Mähwerk in die höchste Schnittstellung zu bringen.

In der Grasnarbe verborgene Objekte (Rasensprenganlagen, Pfähle, Wasserventile, Fundamente, elektrische

Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals absichtlich solche Fremdobjekte.

Bei Arbeiten mit zusätzlichen Anbaugeräten sollten das Mähwerk und der Auswurfkanal demontiert werden – Gebrauchsanleitung der Anbaugeräte beachten.

Während der Fahrt sollte das Lenkrad immer fest mit beiden Händen gehalten werden.

Besondere Vorsicht ist beim Befahren von Rasenflächen und sonstigen unebenen Flächen geboten, da sich das Lenkrad durch Löcher, Hügel, Schläge usw. selbständig verdrehen kann.

Verletzungsgefahr für Hände und Finger!

Wird während des Betriebs ein Defekt am Tank, am Tankdeckel oder an kraftstoffführenden Teilen (Kraftstoffleitungen) festgestellt, muss sofort der Verbrennungsmotor abgestellt werden. Anschließend ist ein Fachhändler aufzusuchen. VIKING empfiehlt den VIKING Fachhändler.

Achten Sie auf Vertiefungen (Löcher) im Gelände und andere nicht sichtbare Gefahrenstellen. Hindernisse können im hohen Gras leicht übersehen werden.

Fahren Sie stets mit angemessener Geschwindigkeit.

Besondere Vorsicht ist an unübersichtlichen Stellen, Büschen, Bäumen und anderen Hindernissen geboten, hinter denen sich Personen, insbesondere Kinder, oder Tiere befinden können.

Den Aufsitzmäher sofort anhalten und die Mähmesser abstellen, wenn jemand den Mähbereich betritt.

Halten Sie den Bereich vor dem Fahrzeug stets im Auge. Achten Sie auf Hindernisse, um ihnen rechtzeitig ausweichen zu können.

Vor jeder Rückwärtsfahrt den Bereich hinter dem Aufsitzmäher kontrollieren und wenn vorhanden, das Anbaugerät auskuppeln. Niemals rückwärts mähen, wenn dies nicht unbedingt erforderlich ist. Beim Rückwärtsmähen besondere Vorsicht walten lassen und vor dem Mähbeginn den gesamten Bereich hinter dem Aufsitzmäher gründlich überprüfen.

Bei Arbeiten innerhalb einer Gruppe müssen Sie anderen stets rechtzeitig mitteilen, was Sie zu tun beabsichtigen. Sicherheitsabstand beachten!

Vor jeder Richtungsänderung ist die Fahrgeschwindigkeit so zu reduzieren, dass der Benutzer jederzeit die Kontrolle über das Gerät behält und der Aufsitzmäher auch nicht umkippen kann.

Beim Betrieb in der Nähe von Straßen und beim Überqueren von Verkehrswegen muss auf andere Verkehrsteilnehmer geachtet werden.

Besondere Vorsicht ist beim Mähen in der Nähe von Straßen, Radwegen und Gehwegen notwendig. Weggeschleuderte Teile können zu schweren Verletzungen und Beschädigungen führen.

Entleeren Sie den Grasfangkorb nur vom Fahrersitz aus.

Vor dem Entleeren des Grasfangkorbes stets das Mähmesser auskuppeln und warten, bis es zum Stillstand gekommen ist.

Wird der Aufsitzmäher mit Anbaugeräten betrieben, sind stets die mit den Anbaugeräten mitgelieferten Anweisungen und Sicherheitsvorschriften zu befolgen.

Schalten Sie den Antrieb aus, stellen Sie den Verbrennungsmotor ab und warten Sie, bis das Mähmesser vollkommen still steht, legen Sie die Parkbremse ein und ziehen Sie den Zündschlüssel ab:

– bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen,
– bevor Sie den Aufsitzmäher überprüfen, reinigen oder daran arbeiten,
– wenn das Mähmesser auf einen Fremdkörper getroffen ist. Suchen Sie nach Beschädigungen an der Maschine und am Schneidwerkzeug und lassen Sie die erforderlichen Reparaturen durchführen, bevor Sie erneut starten,
– falls das Gerät anfängt, ungewöhnlich stark zu vibrieren. Eine sofortige Überprüfung ist erforderlich.
– beim Verlassen bzw. Transport des Gerätes.

Stellen Sie den Verbrennungsmotor ab und warten Sie bis das Mähmesser vollkommen stillsteht:

– vor dem Einfüllen von Kraftstoff,
– vor der Abnahme des Grasfangkorbes.

Arbeiten an Hanglagen:

Abhänge sind eine der Hauptursachen für Unfälle, bei denen die Kontrolle über den Aufsitzmäher verloren geht und das Gerät umkippt, was schwere oder sogar tödliche Verletzungen verursachen kann.

Es gibt keinen "sicheren" Hang. Das Fahren auf grasbewachsenen Hängen erfordert besondere Aufmerksamkeit.

Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 10° (17,6 %) eingesetzt werden.

Verletzungsgefahr!

10° Hangneigung entsprechen einem vertikalen Anstieg von 17,6 cm bei 100 cm horizontaler Länge.

max. 10° 17,6 100

Um eine ausreichende Schmierung des Verbrennungsmotors sicherzustellen, sind beim Einsatz des Geräts an Hängen ergänzend die Angaben in der mitgelieferten Gebrauchsanleitung Verbrennungsmotor zu beachten.

Wenn Sie nicht rückwärts den Abhang hinauffahren können oder Zweifel wegen der Sicherheit haben, sollte diese Fläche nicht befahren werden.

Anfahren oder Anhalten in einem Gefälle ist zu vermeiden.

Das Gerät nicht an Stellen wie Abhängen oder Gräben verwenden, an denen es umkippen oder abrutschen kann. Die Gefahr des Umkippens oder Abrutschens wird größer, wenn der Untergrund locker oder feucht ist.

Abhänge sind in Längsrichtung zu befahren. Bei Querfahrten besteht erhöhte Kippgefahr.

Bei Fahrten an Abhängen sollten keine abrupten Geschwindigkeits- oder Richtungsänderungen vorgenommen werden. Das Arbeiten in derartigen Situationen erfordert eine vorsichtige, ruhige und gleichmäßige Bedienung des Aufsitzmähers.

Richtungsänderungen an Hanglagen sind zu vermeiden. Wenden Sie nur dann an Abhängen, wenn dies unvermeidlich ist; wenn möglich, fahren Sie langsam und in weitem Bogen in Abwärtsrichtung.

Kein nasses Gras mähen, besonders nicht an Abhängen, da sich auf nassem Gras die Bodenhaftung verringert. Der Aufsitzmäher könnte abrutschen und deshalb vom Benutzer nicht mehr kontrolliert werden.

Beim Befahren von Hängen darf das Getriebe nicht mittels Getriebefreilauf entriegelt werden.

Bei der Bedienung von Anbaugeräten an Abhängen ist besondere Vorsicht geboten (geänderte Gewichtsverteilung am Gerät).

Wenn die Räder durchdrehen sollten oder wenn das Fahrzeug beim Befahren eines Gefälles in Aufwärtsrichtung stecken bleibt, ist das Mähmesser bzw. das Anbaugerät auszukuppeln. Danach ist der Hang in langsamer Abwärtsfahrt und gerader Richtung zu verlassen.

Versuchen Sie niemals, den Aufsitzmäher durch Abstützen mit dem Fuß auf dem Erdboden zu stabilisieren.

Das Gewicht des Grasfangkorbs erhöht die Kippgefahr, insbesondere wenn er gefüllt ist.

Den Grasfangkorb niemals auf einer schiefen Ebene entleeren oder anheben.

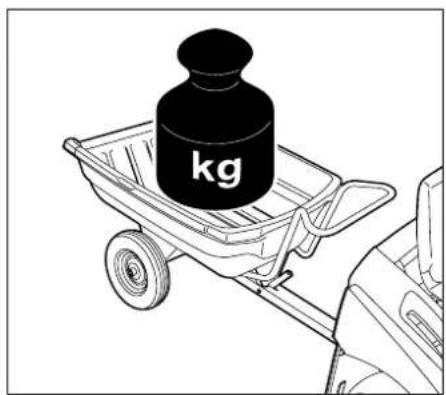

Ziehen von Lasten:

Beim Ziehen von Lasten ist besondere Vorsicht geboten, um die Gefahr von schweren oder sogar tödlichen Verletzungen durch Umkippen des Aufsitzmähers zu vermeiden.

Zum Transportieren von Gegenständen nur von VIKING zugelassenes Zubehör verwenden. Der Transport am Aufsitzmäher, im oder auf dem Grasfangkorb ist nicht gestattet.

Zum Ziehen von Lasten nur die Anhängevorrichtung verwenden. Lasten dürfen niemals am Achsgehäuse oder an einer anderen Stelle oberhalb der Anhängevorrichtung befestigt werden.

Angaben zu Zuglast und Stützlast sind im Kapitel "Ziehen von Lasten" zu finden. (⇒ 11.10)

Ein Überschreiten der angegebenen Lasten ist gefährlich und kann Beschädigungen am Gerät (Verbrennungsmotor, Getriebe usw.) zur Folge haben.

Die Lasten sind beim Transportieren an Abhängen so anzupassen, dass die sichere Handhabung des Aufsitzmähers (z. B. Bremsen, Richtungswechsel, Anfahren) immer gewährleistet ist.

Überprüfen Sie, ob die Lasten fachgerecht und fest befestigt wurden. Zum Befestigen von Lasten Spanngurte verwenden.

Auf ausgeglichene Lastverteilung achten.

Entsprechende Zusatzgewichte (Zubehör) verwenden, wenn dies in der Gebrauchsanleitung des Anbaugerätes beschrieben ist.

Fahren Sie keine engen Kurven. Besondere Vorsicht ist beim Rückwärtsfahren geboten.

Keine abrupten Geschwindigkeits- oder Richtungsänderungen vornehmen.

Anhalten und Abstellen:

Der Aufsitzmäher sollte nur auf einer ebenen Fläche abgestellt werden.

Vergewissern Sie sich, dass der Aufsitzmäher vollkommen zum Stillstand gekommen ist, bevor Sie absteigen.

STOP

Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand einige Sekunden beträgt.

Vor dem Verlassen des

Fahrersitzes das Mähmesser oder den Antrieb zu den Anbaugeräten auskuppeln, das Mähwerk und alle Anbaugeräte absenken, alle Steuerhebel in ihre Neutralstellungen schieben, die Parkbremse einlegen, den Verbrennungsmotor abstellen und den Zündschlüssel abziehen.

Zündschlüssel so aufbewahren, dass nur befugte Personen Zugriff haben.

4.8 Wartung und Reparaturen

Vor dem Beginn von Reinigungs-, Einstell-, Reparatur- und

Wartungsarbeiten das Gerät auf festem, ebenem Boden abstellen, die Parkbremse einlegen, den Verbrennungsmotor abstellen und abkühlen lassen sowie den Zündschlüssel abziehen.

Vor Arbeiten im Bereich von Verbrennungsmotor, Auspuffkrümmer und Schalldämpfer Gerät auskühlen lassen – insbesondere betrifft dies auch alle Wartungsarbeiten am Mähwerk. Es können Temperaturen von 80° C und mehr erreicht werden. Verbrennungsgefahr!

Reinigung:

Nach dem Betrieb müssen der gesamte Aufsitzmäher und die Anbaugeräte gereinigt werden. Insbesondere sind alle Grasreste zu entfernen, weil die in Grasresten enthaltene Feuchtigkeit auf Dauer zu Schäden führt.

VIKING empfiehlt, keinen Hochdruckreiniger zu verwenden. (⇒ 13.19)

Für Reinigungsarbeiten (z. B. am Rahmen des Aufsitzmähers) niemals nahe an eine Kante oder einen Graben fahren.

Um Brandgefahr zu vermeiden, halten Sie Verbrennungsmotor, Kühlrippen, Batteriefach, den Bereich um Tank und Auspuff frei von Gras, Blättern oder austretendem Öl (Fett).

Reinigen Sie stets den Grasfangkorb.

Wartungsarbeiten:

Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler. VIKING empfiehlt Wartungsarbeiten und Reparaturen nur vom VIKING Fachhändler durchführen zu lassen.

VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche von VIKING für dieses Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden.

VIKING Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. VIKING Original-Ersatzteile erkennt man an der VIKING-Ersatzteilnummer, am Schriftzug VIKING und gegebenenfalls am VIKING Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen.

Der Aufsitzmäher und alle Anbaugeräte sollten einmal im Jahr vom Fachhändler überprüft werden. (⇒ 13.1)

Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem VIKING Fachhändler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält.

Aus Sicherheitsgründen sind kraftstoffführende Bauteile (Kraftstoffleitung, Kraftstoffhahn, Kraftstofftank, Tankverschluss, Anschlüsse usw.) regelmäßig auf Beschädigungen und undichte Stellen zu überprüfen und bei Bedarf von einem Fachmann auszutauschen (VIKING empfiehlt den VIKING Fachhändler).

Bevor mit Arbeiten an oder in der Nähe von elektrischen Komponenten begonnen wird, muss das Minuskabel (−) an der Batterie abgeklemmt werden.

Das Gerät ist mit zahlreichen Sicherheitseinrichtungen ausgestattet. Diese Vorrichtungen dürfen nicht entfernt oder modifiziert (überbrückt usw.) werden und müssen in regelmäßigen Abständen überprüft werden. Arbeiten an den Sicherheitsvorrichtungen dürfen nur von einem Fachmann ausgeführt werden. VIKING empfiehlt dafür den VIKING Fachhändler.

Halten Sie alle Muttern, Bolzen und Schrauben, besonders die Messerbefestigungsschraube, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.

Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen.

Prüfen Sie regelmäßig die Grasfangeinrichtung (z. B. Grasfangkorb, Auswurfkanal) auf Verschleiß, Beschädigung oder Verlust der Funktionsfähigkeit.

Arbeiten unter der Maschine erfordern besondere Vorsicht aufgrund des Gewichts des Aufsitzmähers. Wenden Sie sich deshalb an Ihren Fachhändler, VIKING empfiehlt den VIKING Fachhändler. Dieser verfügt über eine Arbeitsgrube oder hydraulische Arbeitsbühne.

Kontrollieren Sie die sichere Befestigung der Vorder- und Hinterräder.

Halten Sie den Aufsitzmäher und die Anbaugeräte stets in einwandfreiem Betriebszustand; alle

Sicherheitseinrichtungen müssen vorhanden und in einwandfreiem Betriebszustand sein.

Auf korrekten Luftdruck in den Reifen achten. Der Luftdruck, der in der Gebrauchsanleitung angegeben ist, darf nicht überschritten werden.

Arbeiten an den Mähmessern nur mit dicken Arbeitshandschuhen und unter äußerster Vorsicht vornehmen.

Die Funktion der Bremse regelmäßig in kurzen Abständen überprüfen und nötigenfalls die erforderlichen Einstellungen bzw. Wartungsarbeiten von einem Fachmann durchführen lassen. VIKING empfiehlt den VIKING Fachhändler.

Elektrik und Batterie:

Um Funkenbildung durch einen Kurzschluss zu vermeiden, muss stets zuerst das Minuskabel (−) an der Batterie ab- und als letztes wieder angeklemmt werden.

Bei allen Arbeiten an der Batterie niemals rauchen. Funken, offene Flammen und sonstige Wärmequellen sind atterie fernzuhalten.

Bei der Verwendung von Starthilfekabeln ist besondere Vorsicht nötig. Beachten Sie betreffende Anweisungen, um Schäden am Aufsitzmäher zu vermeiden (insbesondere Anlasser maximal 10 Sekunden betätigen). (⇒ 11.2)

Beachten Sie beim Laden der Batterie mit einem anderen Ladesystem die Anweisungen im Kapitel "Batterie laden". (⇒ 13.18)

Batterie niemals öffnen und nicht fallen lassen.

Die Batterie immer in einem geschlossenen Raum mit guter Belüftung, trocken und gegen Witterung geschützt, aufladen.

Anschlüsse der Batterie nicht kurzschließen.

Deformierte oder defekte (auslaufende) Batterien dürfen nicht verwendet werden und müssen ausgetauscht sowie umweltgerecht entsorgt werden. Beachten Sie die länderspezifischen Vorschriften.

Bei defekten Batterien kann Flüssigkeit austreten. Kontakt vermeiden! Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, zusätzlich ärztliche Hilfe in Anspruch nehmen. Austretende Batterieflüssigkeit kann zu Hautreizungen, Verbrennungen und Verätzungen führen.

Untersuchen Sie regelmäßig durch Sichtkontrolle die Anschlusskabel an der Batterie auf Beschädigungen. Lassen Sie beschädigte Kabel von einem Fachmann ersetzen.

Die Sicherungen dürfen niemals überbrückt werden. Setzen Sie nie eine Sicherung mit einer anderen als der vorgeschriebenen Belastbarkeit (Ampere) ein.

4.9 Lagerung bei längeren Betriebspausen

Lassen Sie den Verbrennungsmotor abkühlen, bevor Sie das Gerät in einem geschlossenen Raum abstellen.

Den Aufsitzmäher mit entleertem Tank und den Kraftstoffvorrat in einem abschließbaren und gut durchlüfteten Raum aufbewahren.

Bewahren Sie das Gerät niemals mit Benzin im Kraftstofftank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können.

Falls der Tank zu entleeren ist (z. B. Stilllegung vor der Winterpause), sollte das Entleeren des Kraftstofftanks nur im Freien erfolgen (Tank z. B. durch Laufenlassen des Verbrennungsmotors im Freien entleeren).

Das Gerät im betriebssicheren Zustand lagern.

Der Zündschlüssel muss immer abgezogen und sicher aufbewahrt werden, um eine unbefugte oder unsachgemäße Benutzung durch Kinder und andere Personen zu verhindern.

Aufsitzmäher vor der Lagerung (z.B. Winterpause) gründlich reinigen. Trockene Grasreste und Blätter in der Nähe des Schalldämpfers können sich entzünden. Entzündungsgefahr!

Lassen Sie das Gerät vollständig abkühlen, bevor Sie es abdecken.

Vor der Einlagerung alle notwendigen Wartungsarbeiten (Schmieren usw.) durchführen. (⇒ 13.1)

Wenn der Aufsitzmäher für längere Zeit außer Betrieb genommen wird, sind die Batteriekabel abzuklemmen. VIKING empfiehlt, die Batterie auszubauen und voll geladen in einem trockenen und verschlossenen Raum einzulagern. (⇒ 13.18)

Stellen Sie sicher, dass Batterien vor unbefugter Benutzung (z. B. durch Kinder) geschützt sind.

4.10 Entsorgung

Abfallprodukte wie Altöl oder Kraftstoff, gebrauchte Schmiermittel, Filter, Batterien und ähnliche Verschleißteile können den Menschen, Tieren und der Umwelt schaden und müssen deshalb fachgerecht entsorgt werden.

Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. VIKING empfiehlt den VIKING Fachhändler.

Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführt wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, entfernen Sie dazu insbesondere den Zündschlüssel, die Batterie und die Zündkabel am Verbrennungsmotor.

Verletzungsgefahr durch das Mähmesser!

Lassen Sie auch einen ausgedienten Aufsitzmäher niemals unbeaufsichtigt. Stellen Sie sicher, dass das Gerät und insbesondere das Mähmesser außerhalb der Reichweite von Kindern aufbewahrt werden.

Die Batterie muss getrennt vom Gerät entsorgt werden. Es ist sicherzustellen, dass Batterien sicher und umweltgerecht entsorgt werden.

5. Symbolbeschreibung

Achtung!

Vor Inbetriebnahme Gebrauchsanleitung und Sicherheitshinweise lesen und beachten.

Verletzungsgefahr!

Vor allen Arbeiten am Schneidwerkzeug, vor Wartungs- und Reinigungsarbeiten Zündschlüssel abziehen.

Achtung!

Abstand halten.

Achtung!

Bei laufendem Verbrennungsmotor auf fortschleudernde Teile achten – mit Grasfangkorb oder Deflektor (Sonderzubehör) arbeiten.

Verletzungsgefahr!

Nicht an Hängen über 10° (17%) Neigung fahren oder mähen.

Kippgefahr!

Verletzungsgefahr!

Hänge und Rampen über 10° (17%)

Neigung nicht in Längsrichtung befahren oder mähen.

Kippgefahr!

Verletzungsgefahr!

Dritte aus dem Gefahrenbereich fernhalten.

Niemals bei laufendem

Verbrennungsmotor in den Arbeitsbereich des Mähmessers hineingreifen.

Verletzungsgefahr!

Mähwerk nicht betreten.

Verbrennungsgefahr!

Heiße Oberflächen nicht berühren. Teile des Verbrennungsmotors, insbesondere Schalldämpfer, werden extrem heiß.

6. Lieferumfang

Bezeichnung Stk.

• Grundgerät 1
• Zündschlüssel 2
• Grasfangkorb 1
• Gebrauchsanleitung 1
• Gebrauchsanleitung Motor 1
• Beiblatt Batterie 1

7. Arbeiten vor der Erstinbetriebnahme

• Füllstandskontrolle des Motoröls durchführen. (⇒ 13.11)
  • Kraftstoff einfüllen. (⇒ 11.1)
  • Kraftstoffhahn öffnen. (⇒ 13.14)
  • Reifendruck optimieren. (⇒ 13.25)

8. Bedienelemente

8.1 Zündschloss

Hinweis

Das Einstecken und Abziehen des Zündschlüssels funktioniert nur in der Position Verbrennungsmotor aus (STOP).

Das Zündschloss darf nur mit dem passenden Zündschlüssel bedient werden.

Niemals Schraubendreher oder Ähnliches verwenden!

Zündschlüssel (1) in das Zündschloss (2) stecken.

Durch Drehen des Zündschlüssels können folgende drei Positionen ausgewählt werden:

Motor aus:

In dieser Position ist der Motor ausgeschaltet bzw. wird der Motor abgestellt.

Zündung ein bzw. Motor läuft:

Wird der Zündschlüssel bei ausgeschaltetem Motor in diese

Position gebracht, so schaltet sich die Zündung ein, ohne dass der Motor anspringt.

Nach dem Startvorgang springt der Zündschlüssel automatisch in diese Position zurück und der Motor läuft.

Motor anlassen:

Wenn alle sicherheitsrelevanten Punkte für das Starten erfüllt sind und der Zündschlüssel in diese Position gedreht wird, star Motor.

Beim Loslassen des Zündschlüssels springt dieser wieder zurück in die Position "Motor läuft".

8.2 Gashebel mit Choke-Funktion

Hinweis

Beim Startvorgang mit kaltem Motor muss der Gashebel in die Choke-Position gestellt werden.

Schäden am Gerät vermeiden! Bei laufendem Motor darf sich der Gashebel nicht in der Choke-Position befinden.

Choke-Position:

Gashebel (1) ganz nach vorne in die Choke-Position schieben (Raststufe beachten).

Motordrehzahl einstellen:

Hinweis

Mäharbeiten nur mit maximaler Motordrehzahl durchführen.

Der Gashebel muss sich in MAX-Position befinden.

Wird der Gashebel (1) nach unten oder nach oben geschoben, so ändert sich die Motordrehzahl und bei eingekuppelten Mähwerk die Drehzahl des Mähmessers.

MAX-Position:

Wird der Gashebel nach vorne in Richtung MAX-Markierung gestellt, wird die Motordrehzahl erhöht.

MIN-Position:

Wird der Gashebel nach hinten in Richtung MIN-Markierung gestellt, wird die Motordrehzahl verringert.

8.3 Schalter Mähwerk

Mit dem Schalter Mähwerk kann bei laufendem Motor das Mähwerk eingekuppelt werden.

Hinweis

Das Mähmesser nicht in hohem Gras oder in der niedersten Schnittstufe einkuppeln. Das Einkuppeln des Mähmessers nur bei maximaler Motordrehzahl durchführen. Aus Sicherheitsgründen kann das Mähwerk nicht eingekuppelt werden, wenn bei eingelegter Parkbremse der Sicherheitsschalter am Fahrersitz nicht betätigt wird (Benutzer muss auf dem Fahrersitz sitzen). Der Motor stellt sich automatisch ab.

Mähwerk einkuppeln

Schalter (1) oben bis zum Anschlag drücken.

Mähwerk auskuppeln

Schalter (1) unten bis zum Anschlag drücken.

8.4 Hebel Fahrtrichtungswahl

Hinweis

Vor dem Betätigen des Hebels Fahrtrichtungswahl zuerst das Antriebspedal loslassen. Bei gedrücktem Antriebspedal ist der Hebel Fahrtrichtungswahl aus Sicherheitsgründen gesperrt und kann nicht betätigt werden. Durch die alleinige Betätigung des Hebel Fahrtrichtungswahl setzt sich das Gerät nicht in Bewegung.

Der Hebel Fahrtrichtungswahl hat zwei Positionen. Man kann dabei die Fahrtrichtung Vorwärts oder Rückwärts auswählen.

Fahrtrichtung auswählen:

Fahrtrichtung Vorwärts: Hebel Fahrtrichtungswahl (1) in die vordere Position stellen.

Fahrtrichtung Rückwärts: Hebel Fahrtrichtungswahl (1) in die hintere Position stellen.

8.5 Lenkrad

Warnung!

Während der Fahrt das Lenkrad immer fest mit beiden Händen halten.

L R 1

Drehen am Lenkrad (1) nach links L oder rechts R ändert die Fahrtrichtung des Gerätes. Je weiter das Lenkrad (1) gedreht wird, umso kleiner wird der Wenderadius.

8.6 Hebel Fahrersitzverstellung

Der Sitz ist in sieben Raststufen verstellbar.

• Motor abstellen. (⇒ 11.3)
  • Auf den Fahrersitz setzen.
  • Eine Hand auf das Lenkrad geben.

Mit der zweiten Hand den Hebel Fahrersitzverstellung (1) anheben und halten.

Fahrersitz (2) in die gewünschte Position bringen und anschließend den Hebel Fahrersitzverstellung loslassen. Dabei darauf achten, dass die Fahrersitzverstellung beim Loslassen in der ausgewählten Position vollständig einrastet.

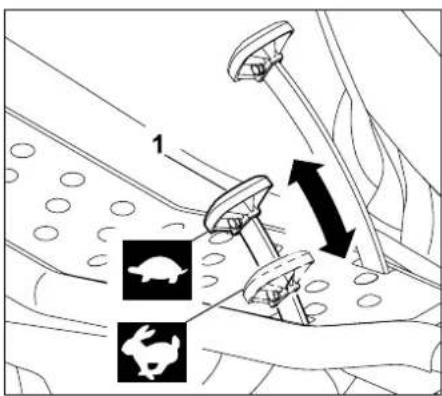

8.7 Antriebspedal

Hinweis

Vor der Betätigung des

Antriebspedals darauf achten, dass die richtige Fahrtrichtung am Hebel Fahrtrichtungswahl ausgewählt ist. Wenn die Parkbremse eingelegt oder das Bremspedal gedrückt ist, kann das Antriebspedal nicht betätigt werden.

Mit Hilfe des Antriebspedals wird die Fahrtgeschwindigkeit stufenlos reguliert.

Fuß vom Antriebspedal (Fahrantrieb) (1) nehmen.

Fahrgeschwindigkeit verringern:

Druck auf das Antriebspedal (1) verringern.

Fahrgeschwindigkeit erhöhen:

Antriebspedal (1) nach unten drücken.

8.8 Bremspedal

Mit Hilfe des Bremspedals kann das Gerät während der Fahrt abgebremst bzw. im Stillstand blockiert werden.

Bremspedal (1) drücken.

Je stärker das Bremspedal (1) betätigt wird, desto mehr werden die hinteren Räder abgebremst.

Warnung!

Das Gerät niemals mit einer defekten Bremse in Betrieb nehmen.

Eine defekte Bremse immer von einem Fachhändler reparieren oder einstellen lassen.

VIKING empfiehlt den VIKING Fachhändler.

Versuchen Sie niemals, die Bremse selbst zu warten.

8.9 Parkbremse

Durch die eingelegte Parkbremse werden die Hinterräder des Gerätes blockiert. Dadurch wird

verhindert, dass sich der Aufsitzmäher selbstständig in Bewegung setzen kann (z. B. an Abhängen usw.).

Hinweis

Vor dem Einlegen der Parkbremse immer die Funktion der Bremse überprüfen.

Parkbremse einlegen

Bremspedal (1) mit dem Fuß bis zum Anschlag nach unten drücken und halten. Hebel Parkbremse (2) nach oben ziehen.

• Das Bremspedal wieder loslassen. Die Parkbremse ist aktiviert, wenn das Bremspedal in gedrückter Position bleibt.
• Den Hebel Parkbremse loslassen. Dieser klappt nach unten.
  – Die Hinterräder sind blockiert.

Parkbremse lösen

Mit dem Fuß kurz auf das Bremspedal (1) drücken.

• Das Bremspedal geht in die ursprüngliche Ausgangsposition (in den nicht gedrückten Zustand) zurück.
  • Die Parkbremse ist deaktiviert und die Hinterräder sind nicht mehr blockiert.

8.10 Hebel Schnitthöhenverstellung

Mit Hilfe des Hebels

Schnitthöhenverstellung können

6 Schnittstufen eingestellt werden.

Hebel Schnitthöhenverstellung entriegeln

Verletzungsgefahr!

Vor dem Entriegeln des Hebels Schnitthöhenverstellung den Hebel am Griff gut festhalten.

Aus Sicherheitsgründen den Hebel Schnitthöhenverstellung entriegeln, während das Gerät stillsteht.

Hebel Schnitthöhenverstellung (1) nach innen (zum Fahrersitz) ziehen und halten.

- Der Hebel Schnitthöhenverstellung ist entriegelt und die Schnitthöhe kann verstellt werden.

Hebel Schnitthöhenverstellung verriegeln

Hebel Schnitthöhenverstellung (1) langsam mit der Hand nach außen führen, bis der Hebel Schnitthöhenverstellung in einer Raststufe einrastet.

8.11 Hebel Grasfangkorbentleerung

Mit Hilfe des Hebels

Grasfangkorbentleerung kann der Grasfangkorb bequem entleert werden, ohne dass der

Benutzer den Fahrersitz verlassen muss.

• Mähwerk auskuppeln. (⇒ 8.3)
- Vordem Entleeren des Grasfangkorbes das Gerät bis zum Stillstand abbremsen.
- Bremspedal drücken und halten oder Parbremse einlegen.

Hebel Grasfangkorbentleerung (1) nach oben herausziehen.

Hebel Grasfangkorbentleerung (1) nach vorne (in Richtung Sitz) drücken. Der Grasfangkorb (2) schwenkt nach oben und das Schnittgut fällt heraus.

• Hebel Grasfangkorbentleerung langsam nach hinten führen und den Grasfangkorb wieder an der Rückwand einrasten lassen.
• Den Hebel Grasfangkorbentleerung nach unten drücken und in die eingezogene Ausgangsposition bringen.

8.12 Bügel Grasfangkorbentriegelung

Warnung!

Beim Betätigen des Bügels Grasfangkorbentriegelung darauf achten, dass keine Finger eingeklemmt werden.

Der Bügel Grasfangkorbentriegelung befindet sich unterhalb des Haltegriffs Grasfangkorb.

Vor dem Ein- bzw. Aushängen des Grasfangkorbes muss der Bügel Grasfangkorbentriegelung nach oben gezogen und gehalten werden.

Grasfangkorb entriegeln:

Bügel Grasfangkorbentriegelung (1) ganz nach oben ziehen und halten.

- Der Grasfangkorb ist entriegelt und kann abgenommen werden.

Grasfangkorb verriegeln:

Nach dem Einhängen des Grasfangkorbes den gezogenen Bügel Grasfangkorbentriegelung (1) loslassen. Dabei darauf achten, dass die Verriegelung vollständig einrastet.

– Nach dem Verriegeln ist der Grasfangkorb wieder am Gerät fixiert.

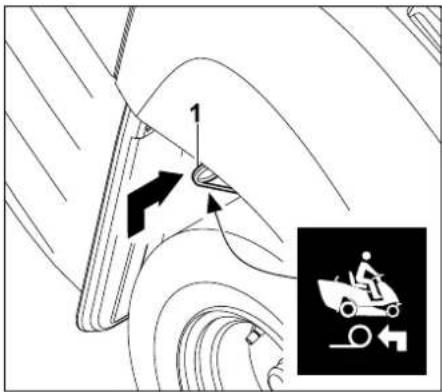

8.13 Bügel Getriebefreilauf

Das Getriebe kann mittels Bügel Getriebefreilauf ausgekuppelt (z.B. zum Schieben des Gerätes) bzw. eingekuppelt (für den Fahrantrieb) werden.

Warnung!

Quetschverletzungen möglich! Der Bügel Getriebefreilauf sollte nur auf ebenen Flächen herausgezogen werden, da sich das Gerät selbstständig in Bewegung setzen kann. Wird das Gerät bei ausgekuppeltem Getriebe abgestellt, muss immer die Parkbremse eingelegt werden.

Hinweis

Der Bügel Getriebefreilauf sollte nur herausgezogen werden, wenn der Aufsitzmäher geschoben wird.

Getriebe auskuppeln

Bügel Getriebefreilauf (1) bis zum Anschlag nach außen ziehen.

Getriebe einkuppeln

Bügel Getriebefreilauf (1) nach oben anheben und bis zum Anschlag nach innen drücken.

8.14 Füllstandssensor (Grasfangkorb)

Durch die Veränderung der Länge des Füllstandssensors (Grasfangkorb) wird der Zeitpunkt des Signals für den gefüllten Grasfangkorb beeinflusst.

Damit können Sie das Befüllen des Grasfangkorbs auf die Beschaffenheit des Schnittgutes abstimmen.

In der Regel bewirkt ein kürzerer Sensor ein späteres Auslösen des Signals (der Grasfangkorb wird mehr gefüllt, ideal bei sehr trockenem Schnittgut).

Der Füllstandssensor kann in 6 Rastpositionen verstellt werden.

Im Auslieferungszustand ist der Füllstandssensor (Grasfangkorb) ganz ausgezogen.

Fühler Füllstandssensor verstellen

• Motor abstellen. (→ 11.3)
  • Parkbremse einlegen. (⇒ 8.9)
  • Grasfangkorb abnehmen. ( 11.9)

Schieber (1) des Füllstandssensors (Grasfangkorb) durch Verschieben in Pfeilrichtung verlängern oder verkürzen.

• Grasfangkorb einhängen. (→ 11.9)

9. Hinweise zum Arbeiten

Warnung! Verletzungsgefahr!

Vor jeder Inbetriebnahme alle Informationen für den sicheren Betrieb des Geräts beachten. Arbeiten an Abhängen erfordern besondere Aufmerksamkeit und Vorsicht.

Hinweis

Vor der Arbeit das Mähwerk auf korrekte Einbaulage kontrollieren. Für den erstmaligen Gebrauch Ihres Geräts einen flachen, ebenen Bereich wählen und gerade und für Übungszwecke leicht überlappende Streifen mähen. Gras sollte immer in trockenem Zustand gemäht werden.

Einen schönen und dichten Rasen erhält man

– durch Mähen mit hoher Motordrehzahl (Gashebel in MAX-Position) und langsamer Fahrgeschwindigkeit;
– durch häufiges Mähen und Kurzhalten des Rasens;
– wenn bei heißem und trockenem Klima der Rasen nicht zu kurz gemäht wird, da er sonst von der Sonne verbrannt und unansehnlich wird;
– mit scharfem Mähmesser, daher regelmäßig schärfen;
– durch Wechseln der Schnittrichtung.

Mähen von hohem Gras

Bei sehr hohem Gras ist es besser, den Rasen in zwei Durchgängen zu mähen:

• erster Mähvorgang mit höchster Schnittstufe, maximaler Motordrehzahl und langsamer Fahrgeschwindigkeit;
  – beim zweiten Mähvorgang die gewünschte Schnittstufe wählen und die maximale Motordrehzahl einstellen. Fahrgeschwindigkeit der Rasenbeschaffenheit anpassen.

Warnung – Brandgefahr!

Überlastung des Mähwerksantriebs vermeiden, eine Überlastung kann zu dauerhaftem Schlupf des Keilriemens und in weiterer Folge zu Brandgefahr durch Überhitzung führen.

Ungewöhnliche Laufgeräusche, z. B. ein "Quietschen" (schleifendes Geräusch) des Keilriemens, zeigen eine Überbeanspruchung an. Im hohen Gras deshalb niemals mit verstopftem Auswurfkanal oder gefülltem Grasfangkorb mähen, bei Bedarf Mulch-Kit (Sonderzubehör) verwenden.

Das Mähwerk ist vor allem im Bereich des Keilriemens stets von entzündbarem Material (Gras, Blätter etc.) freizuhalten und regelmäßig zu reinigen, um eine Brandgefahr zu vermeiden.

Vermeidung von Verstopfungen im Auswurfkanal

Sollte der Auswurfkanal mit Gras verstopfen, Fahrgeschwindigkeit vermindern. Diese kann in Anbetracht des Rasenzustandes zu hoch sein. Des Weiteren sollte der Schieber des Füllstandssensors ganz herausgezogen werden. (⇒ 8.14)

Wenn das Problem weiterhin besteht, sind beschädigte oder abgenutzte Windflügel am Mähmesser die wahrscheinliche Ursache. Mähmesser tauschen.

Weiters sollten das Mähwerk, der Auswurfkanal und das Mähmesser nach jedem Gebrauch gereinigt werden damit sich keine Grasrückstände ansetzen.

Düngen

Das Abmähen entzieht dem Boden permanent Nährstoffe, die ihm durch einen hochwertigen Rasenlangzeitdünger wieder zugeführt werden können. In der Regel sind drei Düngegaben pro Mähsaison nötig. Der Rasen sollte dabei trocken sein, damit der Dünger nicht an den Halmen kleben bleibt und sie verbrennt. Besser den Rasen wässern, so wird der Dünger auf jeden Fall von den Halmen gespült. (Verarbeitungshinweise des Herstellers beachten.)

Mit Rasenschnitt ist eine natürliche Düngung möglich. Dies wird durch den Einsatz des Mulch-Kits ermöglicht. Das Mulch-Kit ist als Sonderzubehör erhältlich und nicht im Lieferumfang enthalten. (Weitere Informationen hält Ihr VIKING Fachhändler bereit.)

Bodenschonendes Arbeiten

Wichtigste Faktoren für bodenschonendes Arbeiten sind Arbeitstechnik und Bodenfeuchte.

Um ein sauberes Mähergebnis zu erreichen, muss die Fahrgeschwindigkeit dem Zustand des zu mähenden Grases (Höhe und Dichte) und der Feuchtigkeit des Rasens angepasst werden.

Zu eng gefahrene Kurven erhöhen die Belastung für die Grasnarbe und führen besonders bei nassem Rasen zu schlechten Mähergebnissen, da die Räder in den weichen Rasen einsinken.

10. Sicherheitseinrichtungen

Das Gerät ist für die sichere Bedienung und zum Schutz vor unsachgemäßer Benutzung mit mehreren Sicherheitseinrichtungen ausgestattet.

Verletzungsgefahr!

Wird bei einer der

Sicherheitseinrichtungen ein Defekt festgestellt, darf das Gerät nicht in Betrieb genommen werden. Wenden Sie sich an einen Fachhändler, VIKING empfiehlt den VIKING Fachhändler.

Um den Motor zu starten, muss in jedem Fall:

– das Mähmesser ausgeschaltet sein,
– das Bremspedal gedrückt oder die Parkbremse eingelegt sein.

Der Motor schaltet sich aus, wenn der Benutzer:

– bei eingekuppelten Mähmesser den Fahrersitz verlässt,
– bei eingekuppelten Mähmesser den Grasfangkorb kippt, anhebt oder den Deflektor (Sonderzubehör) abnimmt,
– den Fahrersitz verlässt und die Parkbremse nicht eingelegt ist.

Integrierte Messer-Auslaufbremse:

Nach dem Auskuppeln kommt das Mähmesser spätestens nach 5 Sekunden zum Stillstand.

Hinweis

Nach dem Einkuppeln des Mähwerks dreht sich das Mähmesser und ein Windgeräusch ist hörbar. Die Nachlaufzeit entspricht der Dauer des Windgeräuschs nach dem Auskuppeln, sie kann mit einer Stoppuhr gemessen werden.

11. Gerät in Betrieb nehmen

– Das Kapitel „Zu Ihrer Sicherheit“ sorgfältig lesen und beachten.
– Machen Sie sich mit den Bedienelementen des Gerätes vertraut.
– Beachten Sie vor der Inbetriebnahme den Wartungsplan und führen Sie alle anfallenden Wartungsanweisungen aus.
– Vor jeder Inbetriebnahme kontrollieren, ob alle Sicherheitseinrichtungen funktionieren. Sicherheitseinrichtungen dürfen nicht beschädigt, fehlen, überbrückt oder verändert sein.

Verletzungsgefahr!

Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 10° (17,6 %) eingesetzt werden. 17,6 % Hangneigung entsprechen einem vertikalen Anstieg von 17,6 cm bei 100 cm horizontaler Länge.

11.1 Kraftstoff einfüllen

Verletzungsgefahr!

Vor dem Öffnen des Tankverschlusses das Kapitel „Zu Ihrer Sicherheit“ lesen und beachten. (⇔ 4.)

Den Kraftstofftank nicht vollständig füllen, sondern nur bis ca. 4 cm unter den Rand des Einfüllstutzens, damit der Kraftstoff Platz zum Ausdehnen hat.

Maximales Tankvolumen:

6 Liter

Empfehlung:

Frische Markenkraftstoffe, Normalbenzin bleifrei (siehe Gebrauchsanleitung Motor).

• Motor abstellen. (⇒ 11.3)
  • Parkbremse einlegen. (⇒ 8.9)

Tankverschluss

6 L 1

Tankverschluss (1) ausdrehen und entnehmen.

- Kraftstoff mit Hilfe eines entsprechenden Trichters einfüllen. Dabei die Tankanzeige beachten um ein Überlaufen des Kraftstoffen zu verhindern.

Tankanzeige

Durch die Tankanzeige kann der Kraftstoffstand abgelesen werden. Beim Einfüllen des Kraftstoffes dient die Tankanzeige als optische Hilfe, um ein Überlaufen zu verhindern.

Der Kraftstoffstand im Tank kann über die Tankanzeige (2) abgelesen werden. Den Tank mit Kraftstoff befüllen, bis der Kraftstoffstand die oberste Markierung erreicht.

• Tankverschluss aufsetzen und eindrehen. Anschließend den Tankverschluss handfest festdrehen.
• Verschütteten Kraftstoff trockenwischen und einige Zeit verdunsten lassen bevor der Motor gestartet wird.

11.2 Verbrennungsmotor starten

Verletzungsgefahr!

Vor dem Startvorgang das Kapitel "Zu Ihrer Sicherheit" sorgfältig lesen und beachten. (⇒ 4.) Das Gerät nur starten, wenn der Benutzer auf dem Fahrersitz sitzt.

Während eines Arbeitsvorganges (z. B. Mähen) sollte sich der Gashebel immer in der MAX-Position befinden.

Schäden am Gerät vermeiden! Springt der Verbrennungsmotor nicht an, sollte beachtet werden, dass bei mehreren Startversuchen der Verbrennungsmotor absaufen kann. Der Zündschlüssel sollte beim Startversuch nie länger als maximal 10 Sekunden in der Position "Verbrennungsmotor anlassen" gehalten werden.

Vor dem Starten sind folgende Punkte zu beachten

• Das Kapitel "Zu Ihrer Sicherheit" sorgfältig lesen und beachten. (⇒ 4.)
• Motorölstand kontrollieren. (⇒ 13.11)
• Mähwerk und Motorraum von Grasrückständen befreien.
• Kraftstoff kontrollieren.
• Vor jeder Inbetriebnahme die Funktion der Bremse überprüfen. (⇒ 11.5)
• Alle personenbedingten Einstellungen (Fahrersitzverstellung) am Gerät durchführen. Nicht bei laufendem Verbrennungsmotor!
• Starten Sie das Gerät nicht, wenn Personen, insbesondere Kinder, oder Tiere in der Nähe sind.

Startreihenfolge

Das Gerät sollte in folgender Reihenfolge gestartet werden.

• Kraftstoffhahn öffnen. (⇒ 13.14)
- Vor dem Startvorgang das Bremspedal bis zum Anschlag drücken und halten oder die Parkbremse einlegen. (⇒ 8.8), (⇒ 8.9)

• Schalter Mähwerk prüfen: Das Mähwerk muss ausgekuppelt sein. (⇒ 8.3)
• Zündschlüssel in das Zündschloss stecken und in die Position „Zündung ein bzw. Motor läuft“ drehen. (⇒ 8.1)
• Bei kaltem Motor:
  Gashebel in die Choke-Position stellen. (⇒ 8.2)
  Gashebel in die MAX-Position stellen. (⇒ 8.2)
• Zündschlüssel in die Position „Motor anlassen“ drehen.
  Der Motor startet. Sobald der Motor läuft, den Zündschlüssel loslassen. Dieser stellt sich selbstständig in die Position „Zündung ein bzw. Motor läuft“ zurück.
• Ist der Startvorgang mit Hilfe des Gashebels in Choke-Position erfolgt, Gashebel bei laufendem Motor in MAX-Position zurückstellen. (Raststufe beachten)!
• Der Motor läuft. Der Fuß kann vom Bremspedal genommen werden.

Bei warmem Motor:

11.3 Motor abstellen

Vor dem Abstellen des Motors das Mähwerk auskuppeln.

Verletzungsgefahr!

Wird das Gerät nach dem Abstellen des Motors verlassen, muss aus Sicherheitsgründen der Zündschlüssel abgezogen werden. Zündschlüssel so aufbewahren, dass nur befugte Personen Zugriff haben, um eine Benutzung durch Kinder oder andere nicht mit dem Gerät vertraute Personen zu verhindern. Des Weiteren ist vor dem Verlassen des Gerätes immer die Parkbremse einzulegen.

Der Motor sollte in folgender Reihenfolge abgestellt werden:

• Gerät bis zum Stillstand abbremsen.
• Mähwerk auskuppeln. (⇒ 8.3)
- Bremspedal bis zum Anschlag drücken und halten. (⇒ 8.8)
- Gashebel in MIN Position stellen. (⇒ 8.2)
- Zündschlüssel in Position „Motor aus" drehen. Der Motor schaltet sich aus.
- Bei Bedarf Parkbremse einlegen. (⇒ 8.9)
- Der Fuß kann vom Bremspedal genommen werden.
- Bei Bedarf Kraftstoffhahn schließen. (⇒ 13.14)
- Bei Bedarf Zündschlüssel abziehen und so aufbewahren, dass nur befugte Personen Zugriff haben.

11.4 Fahren

Warnung!

Vor dem Fahren mit dem Gerät das Kapitel „Zu Ihrer Sicherheit“ sorgfältig lesen und beachten! (⇒ 4.) Im Gelände ist stets eine kleinere Fahrgeschwindigkeit zu wählen. Vor jedem Wechsel der Fahrtrichtung, vor allem an Abhängen, muss die Fahrgeschwindigkeit entsprechend reduziert werden.

Die Fahrgeschwindigkeit nur über das Antriebspedal bei maximaler Motordrehzahl regulieren.

Folgende Punkte sind vor der Fahrt zu beachten:

• Vor jeder Fahrt die Funktion der Bremse überprüfen.
• Bügel Getriebefreilauf einkuppeln. (⇒ 8.13)
• Das Gerät anhalten und erst bei Stillstand den Hebel Fahrtrichtungswahl umstellen.

Vorwärtsfahren:

• Motor starten. (⇒ 11.2)
• Gashebel in MAX-Position stellen. (⇒ 8.2)
• Hebel Fahrtrichtungswahl in die vordere Position (Fahrtrichtung Vorwärts) stellen. (⇒ 8.4)
• Parkbremse lösen, falls eingelegt. (⇒ 8.9)
• Durch Druck auf das Antriebspedal wird die Fahrgeschwindigkeit reguliert und das Gerät setzt sich vorwärts in Bewegung.

Rückwärtsfahren:

• Motor starten. (⇒ 11.2)
- Gashebel in MAX-Position stellen. (⇒ 8.2)
- Hebel Fahrtrichtungswahl in die hintere Position (Fahrtrichtung Rückwärts) stellen. (⇒ 8.4)
- Parkbremse lösen, falls eingelegt. (⇒ 8.9)
- Durch Druck auf das Antriebspedal wird die Fahrgeschwindigkeit reguliert und das Gerät setzt sich rückwärts in Bewegung.

11.5 Bremsen

Verletzungsgefahr!

Vor dem Bremsvorgang die Fahrgeschwindigkeit durch Verminderung des Druckes auf das Antriebspedal verringern. Wenn möglich, nicht bei voller Fahrtgeschwindigkeit abrupt bremsen.

Vor jeder Inbetriebnahme die Funktion der Bremse überprüfen.

• Fahrgeschwindigkeit vermindern.
- Bremspedal gleichmäßig nach unten drücken, bis das Gerät anhält.

11.6 Schnitthöhe einstellen

Verletzungsgefahr!

Die Schnitthöhe sollte aus Sicherheitsgründen nur verstellt werden, wenn das Gerät stillsteht.

• Gerät bis zum Stillstand abbremsen.
- Hebel Schnitthöhenverstellung entriegeln und halten. (⇒ 8.10)
- Die Schnitthöhe kann durch Auf- und Abbewegen des Hebels Schnitthöhenverstellung in 6 Schnittstufen verstellt werden.
- Hebel Schnitthöhenverstellung verriegeln. (⇒ 8.10)

Schnittstufe 1:

Schnitthöhe 35 mm

Schnittstufe 6:

Schnitthöhe 90 mm

11.7 Mähen

Vor dem Mähvorgang das Kapitel „Zu Ihrer Sicherheit“ sorgfältig lesen und beachten! (⇔ 4.) Für den Mähvorgang sollte immer die maximale Motordrehzahl eingestellt werden. Das Mähmesser ist für diese Drehzahl optimiert, dadurch wird das beste Schnittbild sowie die größte Sogwirkung zum Sammeln des Schnittgutes erzeugt. Wird das Mähwerk während der Fahrt eingekuppelt, so verringert sich kurzfristig durch die zusätzliche Belastung beim Anlaufen der Mähmesser die Motordrehzahl. Anschließend läuft der Motor wieder mit der eingestellten Drehzahl weiter. Verstopft der Auswurfkanal oder verringert sich die Motordrehzahl während des Mähvorganges, sollte eine kleinere Fahrgeschwindigkeit oder eine höhere Schnittstufe gewählt werden. Um einen schön geschnittenen Rasen zu erhalten, sollte das Kapitel „Hinweise zum Mahen“ vor dem Mähvorgang gelesen und beachtet werden. (⇔ 9.)

Vor dem Einkuppeln des Mähmessers ist Folgendes zu beachten:

– Es dürfen sich keine weiteren Personen, insbesondere Kinder oder Tiere, in der Nähe befinden.
– Das Einkuppeln des Mähwerks kann nur erfolgen, wenn der Grasfangkorb oder ein Deflektor (Sonderzubehör) für den Heckauswurf richtig am Gerät montiert ist.
- Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstigen Fremdkörper.
– Vor dem Einkuppeln des Mähwerks durch Sichtkontrolle überprüfen, ob die Schutzeinrichtungen (Keilriemenabdeckungen, Auswurfkanal usw.) ordnungsgemäß montiert sind und sich in einwandfreiem Zustand befinden.
- Mähmesser nur bei maximaler Motordrehzahl einkuppeln.
- Mähmesser nur einkuppeln, wenn sich das Gerät bereits über der zu mähenden Grasfläche befindet.
– Mähmesser nicht in hohem Gras oder in niederste Schnittstufe einkuppeln.

Das Mähmesser in folgender Reihenfolge einkuppeln

• Motor starten. (⇒ 11.2)
• Gashebel in MAX-Position stellen. (⇒ 8.2)

• Gerät auf die zu mähende Rasenfläche fahren.

• Mähwerk nicht in hohem Gras oder in niederster Schnittstufe einkuppeln.

• Durch Drücken des Schalters Mähwerk das Mähwerk einkuppeln. (⇔ 8.3)

Während des Mähvorgangs

• Während des Mähvorgangs den Gashebel in MAX-Position stellen. (⇒ 8.2)
• Fahrgeschwindigkeit während des Mähvorgang immer der Grashöhe bzw. der Schnittstufe anpassen. Bei hohem Gras bzw. niederer Schnittstufe eine kleine Fahrgeschwindigkeit wählen.

Das Mähmesser in folgender Reihenfolge auskuppeln

• Auf eine bereits gemähte Grasfläche fahren oder die höchste Schnittstufe des Mähwerks auswählen. (→ 8.10)
• Durch Drücken des Schalters Mähwerk das Mähwerk auskuppeln. (⇔ 8.3)

Verletzungsgefahr!

Nach dem Auskuppeln des Mähwerks auf den Nachlauf achten, der bis zum Stillstand des Mähmessers einige Sekunden (max. 5 Sekunden) beträgt.

Den Grasfangkorb nur auf ebenen Flächen entleeren, da sich durch das Hochschwenken des Grasfangkorbes der Schwerpunkt verändert und so die Kippgefahr erhöht wird.

Ein anhaltender Dauerton während des Mähvorgangs signalisiert, dass der Grasfangkorb vollständig gefüllt ist und entleert werden muss. Mähwerk auskuppeln. Nach dem Auskuppeln des Mähwerks verstummt der Dauerton.

Grasfangkorb wird nicht zur Gänze gefüllt

• Kontrollieren, ob der Auswurfkanal montiert ist. (⇒ 13.4)
• Füllstandssensor (Grasfangkorb) richtig einstellen. (⇒ 8.14)
• Beim Entleeren des Grasfangkorbes Auswurfkanal auf Verstopfungen kontrollieren und bei Bedarf reinigen.
• Flügel des Mähmessers auf Beschädigungen oder Verschleiß prüfen und bei Bedarf austauschen.

• Mähwerk auskuppeln. (⇒ 8.3) Der Dauerton verstummt.
• Höchste Schnittstufe des Mähwerks wählen. (⇒ 8.10)
• Mit dem Gerät zu der Stelle fahren, an der das Schnittgut entleert wird.
• Hebel Grasfangkorbentleerung herausziehen und nach vorne drücken. (⇒ 8.11) Der Grasfangkorb schwenkt nach oben und das Schnittgut fällt aus dem Grasfangkorb.
• Damit das Schnittgut aus dem Grasfangkorb fallen kann, bei hochgeschwenktem Grasfangkorb eventuell etwas nach vorne fahren.

• Grasfangkorb kurz auf- und abschwenken, damit das Schnittgut vollständig aus dem Grasfangkorb fällt.

• Hebel Grasfangkorbentleerung langsam nach hinten führen und den Grasfangkorb wieder an der Rückwand einrasten lassen.

• Hebel Grasfangkorbentleerung wieder loslassen und nach unten drücken, bis dieser wieder in der eingezogenen Ausgangsposition ist.

11.9 Grasfangkorb abnehmen und einhängen

Folgende Punkte vor dem Abnehmen beachten:

• Mähwerk auskuppeln. (⇒ 8.3)
• Grasfangkorb entleeren. (⇒ 11.8)
• Parkbremse einlegen. (⇒ 8.9)
• Motor abstellen. (⇒ 11.3)

Beim Abnehmen und Einhängen des Grasfangkorbes muss der Bügel Grasfangkorbentriegelung immer in entriegelter Position gehalten werden, bis der Grasfangkorb vollständig abgenommen bzw. eingehängt ist.

Grasfangkorb abnehmen

Bügel Grasfangkorbentriegelung (1) nach oben ziehen und halten.

Grasfangkorb (2) abnehmen.

Grasfangkorb einhängen

Grasfangkorb (2) an den beiden Rasthaken (3) an der Rückwand aufsetzen.

- Bügel Grasfangkorbentriegelung betätigen und halten. (⇒ 8.12)

Grasfangkorb (2) bis zum Anschlag hochklappen.

- Bügel Grasfangkorbentriegelung loslassen und darauf achten, dass der Grasfangkorb einrastet. (⇒ 8.12)

Wird das Gerät ohne Grasfangkorb oder Deflektor (nicht im Lieferumfang enthalten) in Betrieb genommen, lässt sich das Mähwerk nicht einkuppeln. Der Motor wird in diesem Fall automatisch abgestellt.

11.10 Ziehen von Lasten

Verletzungsgefahr!

Werden mit Hilfe des Geräts Lasten gezogen oder transportiert, vorher das Kapitel „Zu Ihrer Sicherheit“, speziell das Unterkapitel "Ziehen von Lasten", sorgfältig lesen und beachten!

Vor dem Anhängen von Lasten immer die Funktion der Bremse überprüfen. (→ 4.) Die Fahreigenschaften des Geräts verändern sich während eines Transportes von Lasten (längerer Bremsweg, kleinere Fahrgeschwindigkeit bei Richtungsänderungen wählen usw.). Je schwerer die Last, desto mehr ändern sich die Fahreigenschaften!

Schäden am Gerät vermeiden! An Steigungen verringert sich die maximale Zuglast.

kg

Maximales Anhängergewicht auf ebener Fläche = 250 kg

Maximales Anhängergewicht bei maximaler Steigung von 10° = 100 kg

max 40 kg max 40 kg

Maximale Stützlast = 40 kg Maximale Zuglast = 40 kg

Eine Zuglast von 40 kg an der Anhängekupplung wird auf ebener Fläche beim Ziehen eines Anhängers mit 250 kg Gewicht erreicht.

11.11 Betrieb an Hanglagen

Warnung!

Vor dem Betrieb des Gerätes an Hanglagen das Kapitel "Zu Ihrer Sicherheit", speziell die "Anweisungen für den sicheren Betrieb", sorgfältig lesen und beachten!(⇒ 4.)

Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 10° (17,6 %) eingesetzt werden.

17,6 % Hangneigung entsprechen einem vertikalen Anstieg von 17,6 cm bei 100 cm horizontaler Länge. Um eine ausreichende Schmierung des

Verbrennungsmotors sicherzustellen, sind beim Einsatz des Gerätes an Hängen ergänzend die Angaben in der mitgelieferten Gebrauchsanleitung

Verbrennungsmotor zu beachten. Vor jedem Betrieb an einem Hang die Funktion der Bremse überprüfen.

Folgende Punkte sind zu beachten

• Abhänge sind in Längsrichtung zu befahren. Bei Querfahrten besteht erhöhte Kippgefahr.
  – Richtungsänderungen an Hängen sollten vermieden werden.
  – Lassen sich Richtungsänderungen nicht vermeiden, müssen diese mit besonderer Vorsicht durchgeführt werden.

11.12 Orientierungshilfe

Hinweis

Die Genauigkeit der Orientierungshilfe ist von der Körpergröße des Benutzers und von der Einstellung des Fahrersitzes abhängig.

Damit zwischen mehreren Mähbahnen kein Rasen stehen bleibt, ist das Gerät mit einer Orientierungshilfe ausgestatten.

• Der Benutzer sitzt auf dem Fahresitz.

A 1 1

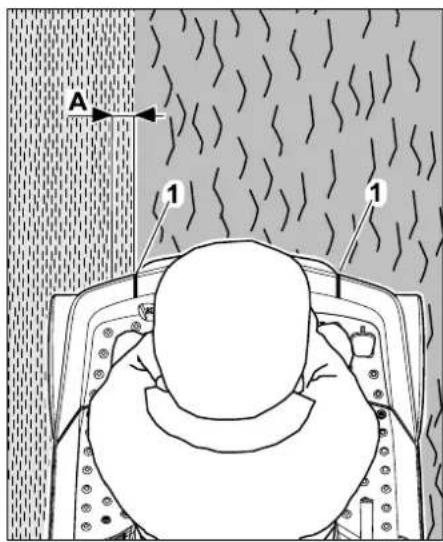

Befindet sich die Orientierungshilfe (1) vom Fahrersitz aus betrachtet genau auf der Mähkante (Übergang bereits gemähter Rasen zu nicht gemähtem Rasen), dann wird der Rasen mit einer Überlappung (A) von ca. 5 cm geschnitten.

Bei einer Überlappung schneidet das Mähmesser ca. 5 cm in die bereits

geschnittene Mähbahn. Somit wird gewährleistet, dass kein Rasen zwischen den beiden Mähbahnen stehen bleibt.

12. Mähwerk

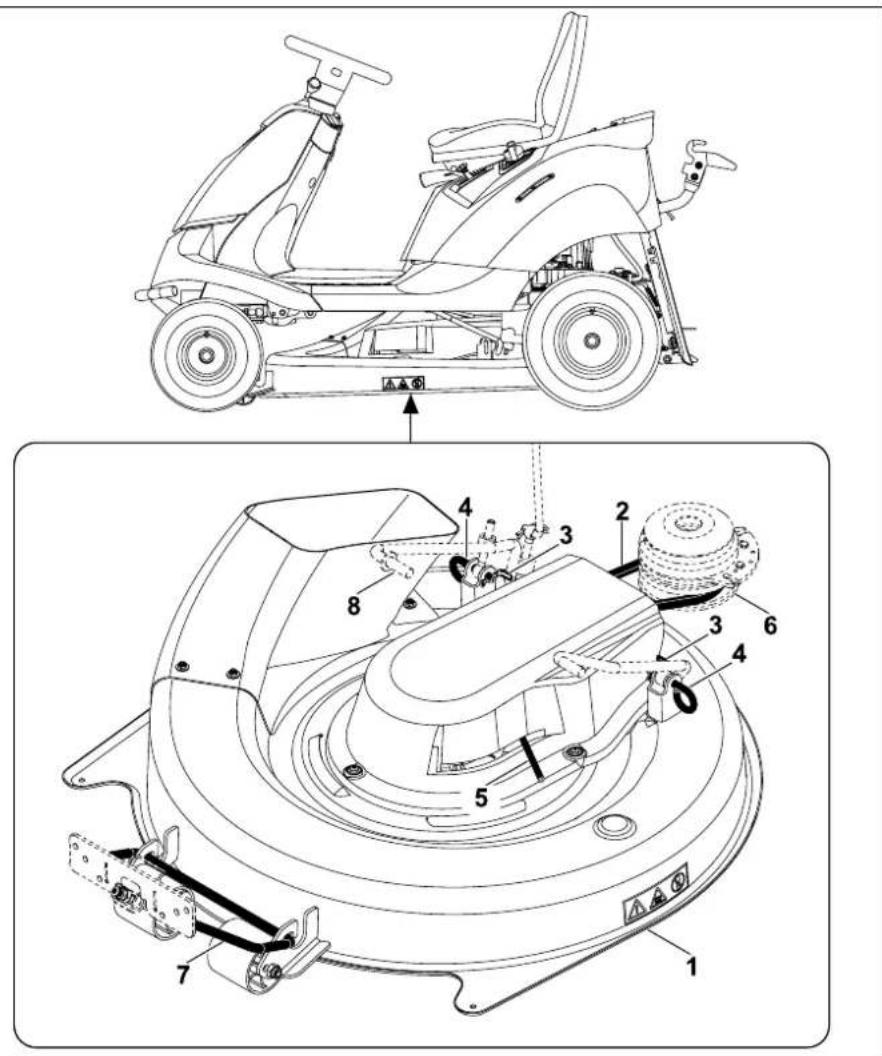

Bauteilübersicht am Mähwerk im montierten Zustand

1 Mähwerk
2 Keilriemen
3 Sicherungssplint
4 Befestigungsbolzen
5 Hebel Keilriemenspannvorrichtung
6 Keilriemenscheibe
7 Mähwerksaufhängung vorne
8 Mähwerksaufhängung hinten

12.1 Mähwerk demontieren

Verletzungsgefahr!

Vor allen Arbeiten am Mähwerk das Kapitel „Zu Ihrer Sicherheit“ sorgfältig lesen und beachten. (⇒ 4.)

Schäden am Gerät vermeiden! Ist das Mähwerk demontiert, sollte das Gerät nicht mit montiertem Auswurfkanal in Betrieb genommen werden. Den Auswurfkanal ausbauen, damit dieser während der Fahrt nicht an Gegenständen (Maulwurfshügeln, Wurzeln usw.) hängen bleiben kann und dadurch beschädigt wird. (⇒ 13.3)

• Gerät auf einem ebenen und festen Untergrund abstellen.
• Motor abstellen. (⇒ 11.3)
  • Zündschlüssel abziehen.
  • Parkbremse einlegen. (⇒ 8.9)
  • Grasfangkorb abnehmen. ( 11.9)
  • Auswurfkanal demontieren. (⇒ 13.3)

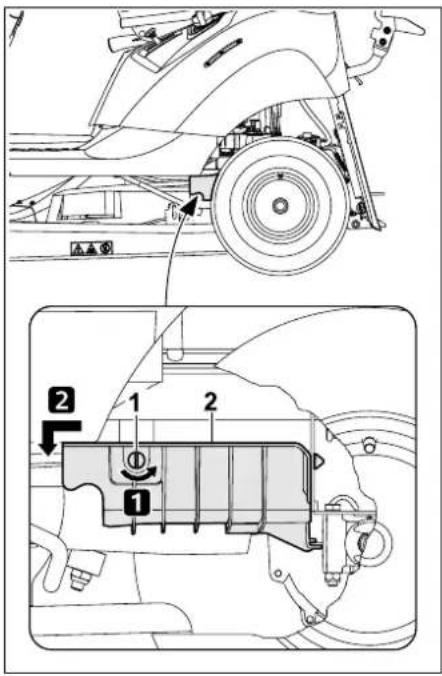

Keilriemenabdeckung hinten demontieren

Verbrennungsgefahr!

Vor der Demontage der Keilriemenabdeckung hinten das Gerät, insbesondere den Auspuff, vollständig auskühlen lassen.

• Niederste Schnittstufe auswählen.

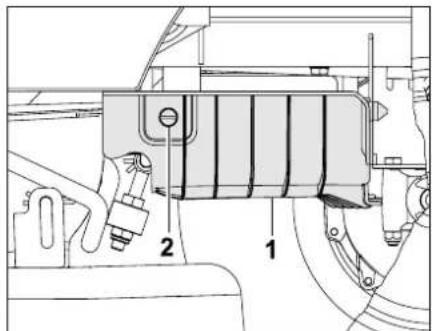

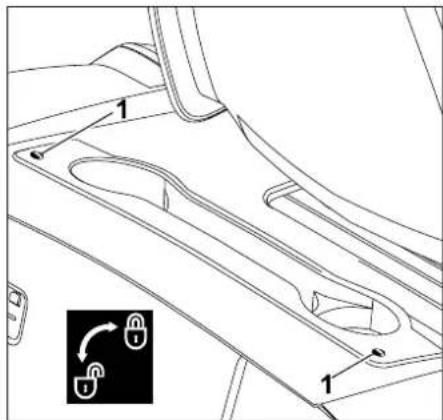

Verschlussschraube (1) 90° gegen den Uhrzeigersinn drehen.

Schritt 2:

Keilriemenabdeckung hinten (2) nach vorne abziehen und entnehmen.

Keilriemen aushängen

• Schnittstufe 3 wählen.

5

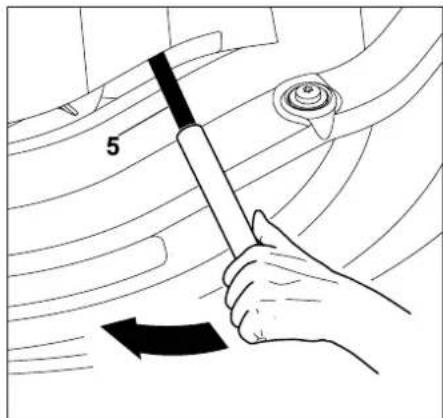

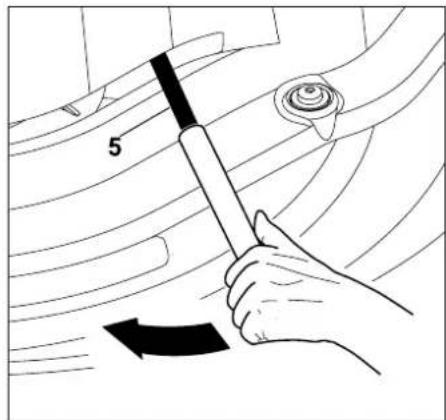

Hebel Keilriemenspannvorrichtung (5) mit Hilfe eines geeigneten Rohrstücks in Pfeilrichtung (nach vorne) drücken und halten.

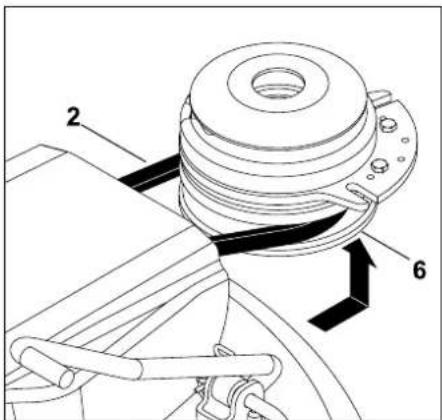

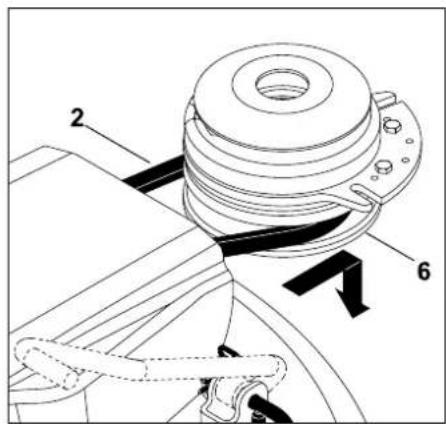

Keilriemen (2) von der Keilriemenscheibe (6) abnehmen.

- Nach dem Abnehmen des Keilriemens den Hebel Keilriemenspannvorrichtung langsam loslassen.

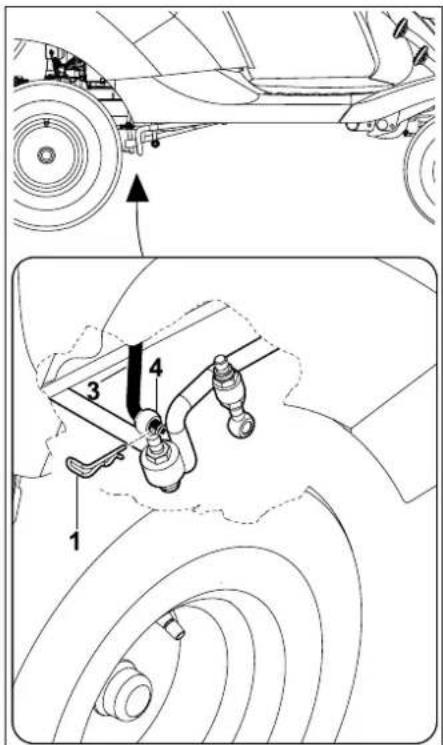

Mähwerk hinten aushängen

Klemmgefahr!

Vor dem Herausziehen der Befestigungsbolzen darauf achten, dass sich keine Körperteile (Finger, Hand, Fuß usw.) direkt unter dem Mähwerk befinden.

Hinweis

Zur Erleichterung der Demontage muss die Reihenfolge beachtet und genau eingehalten werden.

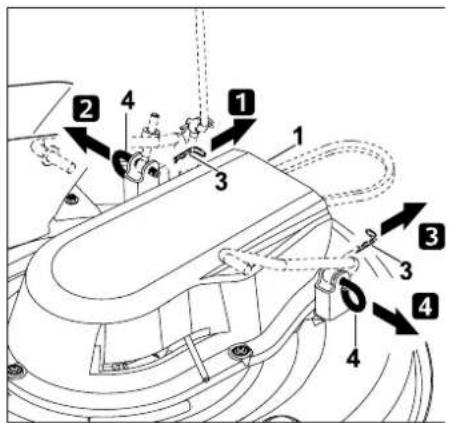

Sicherungssplint (3) vom Befestigungsbolzen (4) abziehen.

Schritt 2:

Mähwerk (1) leicht anheben und halten. Befestigungsbolzen (4) abziehen und entnehmen.

Schritt 3:

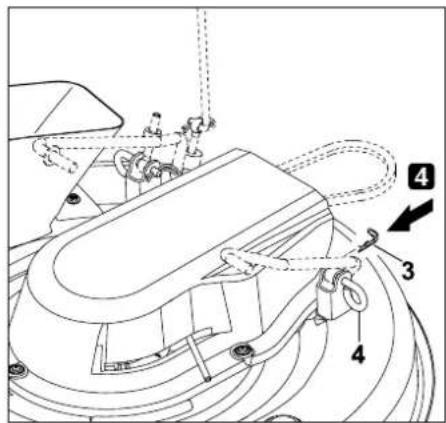

Sicherungssplint (3) vom Befestigungsbolzen (4) abziehen.

Schritt 4:

Mähwerk (1) leicht anheben und halten. Befestigungsbolzen (4) abziehen und entnehmen.

- Mähwerk langsam und vorsichtig ablegen.

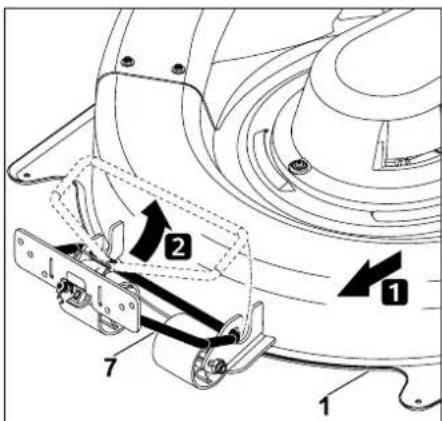

Mähwerk vorne aushängen

Klemmgefahr!

Vor dem Aushängen darauf achten, dass sich keine Körperteile (Finger, Hand, Fuß usw.) direkt unter dem Mähwerk befinden.

Nach dem Aushängen des Mähwerks klappt die

Mähwerksaufhängung vorne selbstständig nach oben.

Mähwerk (1) parallel nach vorne schieben und an der Mähwerksaufhängung vorne (7) aushängen.

Mähwerk entnehmen

• Schnittstufe 6 wählen.

Mähwerk (1) an der rechten Seite herausziehen.

12.2 Mähwerk montieren

Verletzungsgefahr!

Vor allen Arbeiten am Mähwerk das Kapitel „Zu Ihrer Sicherheit“ sorgfältig lesen und beachten. (⇒ 4.)

• Gerät auf einem ebenen und festen Untergrund abstellen.
  • Motor abstellen. (⇒ 11.3)
  • Zündschlüssel abziehen.
  • Parkbremse einlegen. (⇒ 8.9)
  • Höchste Schnittstufe wählen.
  • Grasfangkorb abnehmen. (⇒ 11.9)
  • Auswurfkanal demontieren. (⇒ 13.3)

Mähwerk einschieben

• Schnittstufe 6 wählen.

Das Mähwerk (1) von der rechten Seite mit den Rollen nach vorne unter das Gerät schieben.

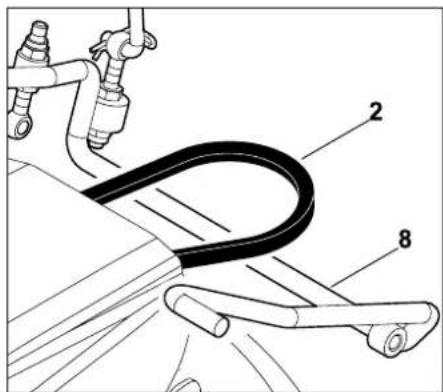

Keilriemen (2) über dem Gestänge der Mähwerksaufhängung (8) positionieren.

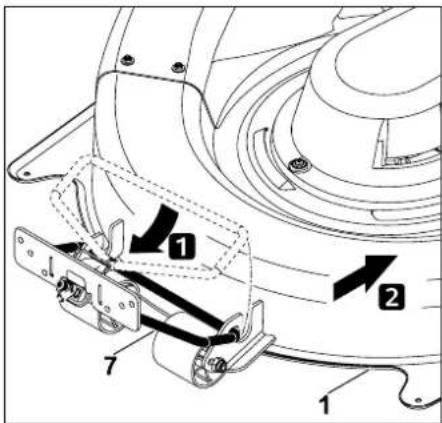

Mähwerk vorne einhängen

• Niederste Schnittstufe wählen.

Vordere Mähwerksaufhängung (7) nach unten klappen und am Mähwerk (1) einhängen.

Mähwerk (1) nach hinten schieben und damit die vordere Mähwerksaufhängung (7) am Mähwerk fixieren.

Mähwerk hinten einhängen

Hinweis

Vor dem Einhängen kontrollieren, ob das Mähwerk an der vorderen Mähwerksaufhängung ordnungsgemäß eingehängt ist.

- Mähwerk (1) mit einer Hand anheben und halten. Die Bohrungen der Aufhängung am Mähwerk und der Mähwerksaufhängung am Gerät müssen fluchten.

Hinweis

Zur Erleichterung der Montage muss die Reihenfolge beachtet und genau eingehalten werden.

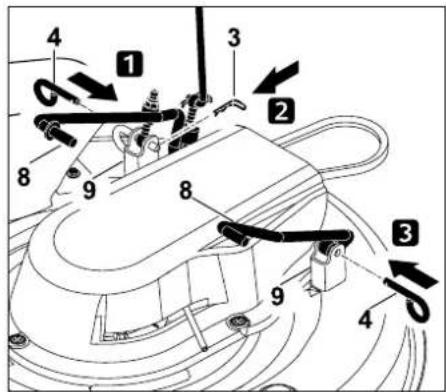

Befestigungsbolzen (4) bis zum Anschlag durch die Bohrung der Aufhängung am Mähwerk (9) und der Mähwerksaufhängung (8) stecken.

Schritt 2:

Sicherungssplint (3) durch die Bohrung am Befestigungsbolzen (4) stecken.

Schritt 3:

Befestigungsbolzen (4) bis zum Anschlag durch die Bohrung der Aufhängung am Mähwerk (9) und der Mähwerksaufhängung (8) stecken.

Sicherungssplint (3) durch die Bohrung am Befestigungsbolzen (4) stecken.

Keilriemen einhängen

Klemmgefahr!

Beim Einhängen des Keilriemens darauf achten, dass sich beim Loslassen des Hebels Keilriemenspannvorrichtung nicht die Hand oder ein Finger zwischen dem Keilriemen und der Keilriemenscheibe befinden.

• Schnittstufe 3 wählen.

5

Hebel Keilriemenspannvorrichtung (5) mit Hilfe eines geeigneten Rohrstücks in Pfeilrichtung (nach vorne) drücken und halten.

Keilriemen (2) an der Keilriemenscheibe (6) einhängen.

Beim Einhängen darauf achten, dass der Keilriemen ordnungsgemäß (ohne Verdrehungen) montiert wird.

• Hebel Keilriemenspannvorrichtung (5) langsam loslassen und darauf achten, dass der Keilriemen korrekt in der Keilriemenscheibe verläuft.
  • Auswurfkanal montieren. (⇒ 13.4)
  • Grasfangkorb montieren. (⇒ 11.9)

Verletzungsgefahr!

Nach dem Einhängen des Mähwerks eine Funktionsprüfung durchführen. Dabei darauf achten, dass sich keine weiteren Personen, insbesondere Kinder, oder Tiere i der Nähe befinden. Den Funktionstest nur durchführen, wenn der Bediener auf dem Gerätsitzt.

Keilriemenabdeckung hinten montieren

Verbrennungsgefahr!

Vor der Montage der Keilriemenabdeckung hinten das Gerät, insbesondere den Auspuff, vollständig auskühlen lassen.

• Niederste Schnittstufe auswählen.

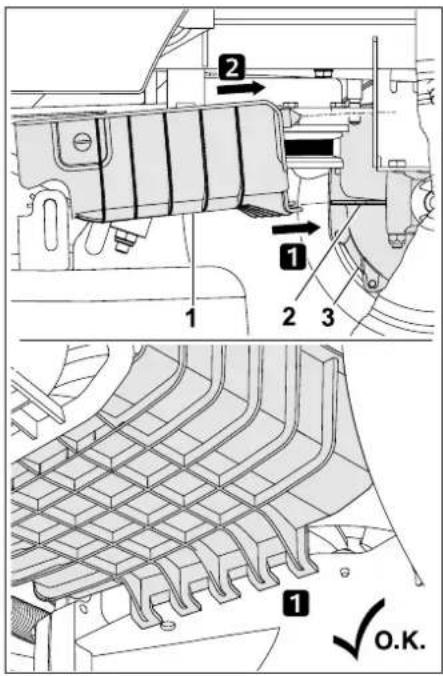

Keilriemenabdeckung hinten (1) mit der Haltevorrichtung an der Haltenase (2) des Getriebes (3) in Pfeilrichtung einsetzen.

Keilriemenabdeckung hinten (1) nach oben drücken und halten.

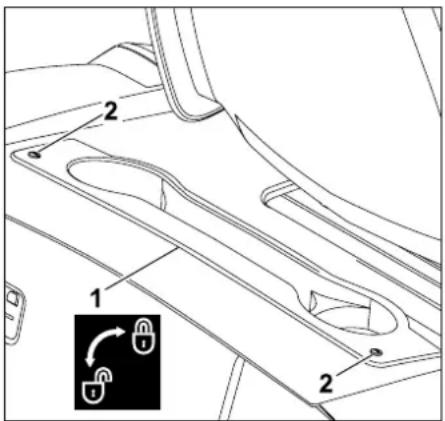

Verschlussschraube (2) 90° im

Uhrzeigersinn drehen.

Hinweis

Nach der Montage den festen Sitz der Keilriemenabdeckung hinten prüfen.

Schäden am Gerät vermeiden!

Der Keilriemen muss nach der Montage frei sein und darf die Keilriemenabdeckung hinten nicht berühren.

Durch Sichtkontrolle prüfen.

13. Wartung

Verletzungsgefahr!

Vor allen Wartungs- und Reinigungsarbeiten, vor dem Transport und vor der Stilllegung unbedingt den Zündschlüssel abziehen und sicher aufbewahren, um ein unbeabsichtigtes Anspringen des Verbrennungsmotors zu verhindern.

Verletzungsgefahr!

Nur mit Handschuhen arbeiten. Mähmesser nie berühren, solange dieses nicht stillsteht. Wartungs- und Reinigungsarbeiten nur bei ausgekühltem Verbrennungsmotor und Schalldämpfer durchführen. Vor allen Wartungs- und Reparaturarbeiten das Kapitel "Zu Ihrer Sicherheit", besonders das Unterkapitel "Wartung und Reparaturen" sorgfältig lesen und beachten. (⇒ 4.)

Allgemeines

Verletzungsgefahr!

Aus Sicherheitsgründen sind Wartungsarbeiten an der Bremse untersagt. Einstellungs- und Wartungsarbeiten nur vom Fachhändler durchführen lassen. VIKING empfiehlt den VIKING Fachhändler.

Allgemeine Hinweise zur Wartung:

– Wartungsplan und Wartungsintervalle genau einhalten.
- Zusätzlich zu dem in der Gebrauchsanleitung angegebenen Wartungsplan müssen Wartungsplan und Wartungsarbeiten in der Gebrauchsanleitung Verbrennungsmotor beachtet werden.

Folgende Wartungs- und Reparaturarbeiten aus der Gebrauchsanleitung

Verbrennungsmotor entnehmen:

– Luftfilter wechseln.
- Angaben zum Motoröl (Typ, Ölfüllmenge usw.).
– Zündkerze überprüfen und auswechseln.
– Kraftstofffilter auswechseln.
– Reinigung des Verbrennungsmotors.

Folgende Punkte müssen vor allen Wartungs-, Reparatur und Reinigungsarbeiten unbedingt beachtet werden:

– Gerät auf einem ebenen und festen Untergrund abstellen.
- Verbrennungsmotor abstellen. (⇒ 11.3)
– Zündschlüssel abziehen und sicher aufbewahren.
– Parkbremse einlegen. (⇒ 8.9)
- Verbrennungsmotor vollständig auskühlen lassen.
– Das Kapitel "Zu Ihrer Sicherheit" sorgfältig lesen und genau beachten.

13.1 Wartungsplan

Alle Angaben im Wartungsplan müssen genau eingehalten werden. Das Nichteinhalten des Wartungsplans kann zu erheblichen Schäden am Gerät führen.

Hinweis

Durch starke Beanspruchung, speziell im Profibetrieb, können kürzere Wartungsintervalle als hier angegeben erforderlich sein. Des Weiteren können auch extreme äußere Umstände wie sandiger bzw. steiniger Boden, Staub usw. zu kürzeren Wartungsintervallen als in der Gebrauchsanleitung angegeben führen. Alle 100 Betriebsstunden oder einmal jährlich ist eine Inspektion durch einen Fachhändler durchzuführen. VIKING empfiehlt den VIKING Fachhändler.

Wartungsarbeiten vor jeder Inbetriebnahme:

Damit ein leistungsfähiger und sicherer Betrieb erreicht wird und um Störungen zu vermeiden, ist es wichtig, den Zustand des Gerätes zu kennen.

Dafür sind folgende Prüfungen vor jedem Start erforderlich (Sichtkontrolle):

• Reifendruck. (⇒ 13.25)
  – Verschleiß und Schäden an Reifen.
  – Dichtheit der kraftstoffführenden Leitungen.
  – Motorölstand (siehe Gebrauchsanleitung Verbrennungsmotor).
• Kraftstoffstand.

– Allgemeine Sichtkontrolle am Gerät und am Mähwerk. Speziell die Schutzabdeckungen müssen auf Beschädigungen kontrolliert werden.
– Fester Sitz der Schraubverbindungen.

Wartungsarbeiten nach jedem Einsatz:

– Reinigung des Geräts (Mähwerk, Auswurfkanal) und etwaiger Anbaugeräte.
- Angaben zur Reinigung des Motors beachten (siehe Gebrauchsanleitung Motor).
– Getriebe durch abkehren von Grasrückständen oder sonstigen Verschmutzungen reinigen.

Wartungsarbeiten nach den ersten 10 Betriebsstunden (Erstinbetriebnahme):

– Eine Inspektion durch Ihren Fachhändler wird empfohlen. VIKING empfiehlt den VIKING Fachhändler.

Wartungsarbeiten nach allen 25 Betriebsstunden:

- Kontrolle der Messerbefestigung und Messerschärfe, Verschleißgrenze des Mähmessers beachten.

Wartungsarbeiten nach allen 50 Betriebsstunden:

– Allgemeine Schmierung.
– Einbaulage des Mähwerks kontrollieren. (⇒ 13.8)

Wartungsarbeiten nach allen 100 Betriebsstunden:

– Auswechseln des Mähmessers.
- Inspektion von einem Fachhändler durchführen lassen. VIKING empfiehlt den VIKING Fachhändler.

Hinweis

Bei der Inspektion durch den Fachhändler wird die Funktion der Bremse überprüft und bei Bedarf gewartet. Zusätzlich werden alle erforderlichen Wartungsarbeiten am Getriebe durchgeführt.

13.2 Schmieren

Die beiden vorderen Achsschenkel über die beiden Schmiernippel an der Vorderachse schmieren.

Hinweis

Vor dem Schmiervorgang muss die Vorderachse durch richtiges Abstützen entlastet werden. Der Schmiernippel muss vor jedem Schmiervorgang gesäubert werden, damit kein Schmutz in den Achsschenkel gelangen kann. Ausgetretenes Schmierfett sollte nach dem Schmiervorgang immer entfernt werden (wegwischen). Handelsübliches Schmierfett verwenden.

Schmiervorgang

• Motor abstellen. (⇒ 11.3)
- Zündschlüssel abziehen und sicher aufbewahren.
• Parkbremse einlegen. ( 8.9)
- Vorderachse durch Abstützen entlasten (anheben).

Mit Hilfe einer Fettpresse (nicht im Lieferumfang enthalten) auf beiden Seiten über die Schmiernippel (1) Schmierfett einpressen, bis das Fett leicht an den Achsschenkeln austritt.

• Ausgetretenes Schmierfett entfernen.
• Abstützung der Vorderachse entfernen.

13.3 Auswurfkanal demontieren

Damit der Auswurfkanal besser gereinigt werden kann, ist es möglich, den Auswurfkanal ohne zusätzliches Werkzeug auszubauen.

Folgende Punkte vor der Demontage beachten:

• Motor abstellen. (⇒ 11.3)
• Zündschlüssel abziehen und sicher aufbewahren.
  • Parkbremse einlegen. (⇒ 8.9)
  • Grasfangkorb abnehmen. (⇒ 11.9)

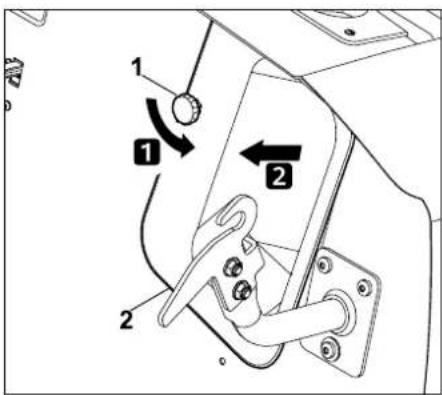

Die Verschlussmutter (1) ausdrehen und abnehmen. Auswurfkanal (2) herausziehen.

Schäden am Gerät vermeiden! Den Auswurfkanal sofort nach der Reinigung wieder einbauen, damit dieser nicht vergessen wird.

13.4 Auswurfkanal montieren

Schäden am Gerät vermeiden! Beim Einschieben des Auswurfkanals darauf achten, dass dieser auf allen Seiten über die Auswurföffnung des Mähwerks gestülpt wird.

Hinweis Bei jeder Reinigung oder bei jedem Einbau des Auswurfkanals zusätzlich den Füllstandssensor (Grasfangkorb) überprüfen und bei Bedarf reinigen.

Folgende Punkte vor der Montage beachten:

• Motor abstellen. (⇒ 11.3)
- Zündschlüssel abziehen und sicher aufbewahren.

• Parkbremse einlegen. ( 8.9)
• Grasfangkorb abnehmen. (⇒ 11.9)
• Die niederste Schnittstufe wählen.

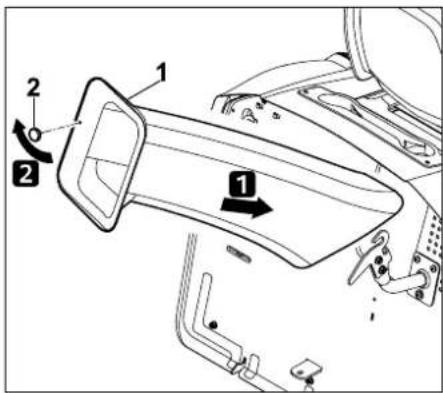

Auswurfkanal (1) bis zum Anschlag einschieben und über der Auswurföffnung am Mähwerk positionieren. Verschlussmutter (2) eindrehen und festziehen.

13.5 Füllstandssensor (Grasfangkorb) reinigen

Hinweis Der Füllstandssensor (Grasfangkorb) kann beim Mähen von nassem oder feuchtem Gras verschmutzen. Eine Beeinträchtigung der Funktion ist die Folge. Wenn sich der Füllstandssensor (Grasfangkorb) nicht leichtgängig bewegen lässt, muss dieser mit Hilfe einer Bürste vorsichtig gereinigt werden. Zur Vorbeugung sollte der Füllstandssensor (Grasfangkorb) nach jedem Mähvorgang bzw. bei jeder Reinigung des Auswurfskanals gesäubert werden.

• Motor abstellen. (⇒ 11.3)
- Zündschlüssel abziehen und sicher aufbewahren.
• Parkbremse einlegen. (⇒ 8.9)
• Grasfangkorb abnehmen. (⇒ 11.9)

1 CLICK

Mit leichtem Druck den Füllstandssensor (Grasfangkorb) (1) nach unten drücken. Dabei muss sich der Füllstandssensor (Grasfangkorb) (1) leicht bewegen lassen und ein leises „Klicken“ des Schalters muss hörbar sein.

Nach dem Loslassen des Füllstandssensor (Grasfangkorb) (1) muss sich dieser selbstständig wieder nach oben in die Ausgangsposition stellen.

Sollte der Füllstandssensor (Grasfangkorb) verschmutzt sein, dann muss dieser mit Hilfe einer Bürste (nicht im Lieferumfang enthalten) und ohne Wasser vorsichtig gereinigt werden.

13.6 Sicherheitseinrichtungen kontrollieren

Verletzungsgefahr!

Die Sicherheitseinrichtungen dürfen nur vom Fahrersitz aus überprüft werden.

Dabei dürfen sich keine weiteren Personen, insbesondere Kinder, oder Tiere in der Nähe aufhalten.

Die Funktionen aller Sicherheitseinrichtungen sind mindestens einmal im Monat zu kontrollieren.

Nach längerer

Betriebsunterbrechung, bei wenig genutzten Geräten oder nach Reparaturen immer vor neuerlicher Inbetriebnahme alle

Sicherheitseinrichtungen prüfen.

Bremskontaktschalter prüfen:

• Benutzer muss auf dem Fahrersitz sitzen.
  – Grasfangkorb muss montiert sein.
  – Motor abstellen und zum Stillstand kommen lassen.

– Mähwerk auskuppeln. (⇒ 8.3)
– Bremspedal nicht betätigen (drücken) bzw. Parkbremse lösen.
- Bei funktionierendem Bremskontaktschalter darf sich der Motor nicht starten lassen!

Mähwerkskontaktschalter prüfen:

• Benutzer muss auf dem Fahrersitz sitzen.
  – Bremspedal bis zum Anschlag drücken und halten. ( 8.8)
• Mähwerk einkuppeln. ( 8.3)
• Bei funktionierendem Mähwerkskontaktschalter darf sich der Motor nicht starten lassen!

Sitzkontaktschalter prüfen:

• Benutzer muss auf dem Fahrersitz sitzen.
• Motor starten und mit maximaler Motordrehzahl laufen lassen. (⇒ 11.2), (⇒ 8.2)
• Mähwerk einkuppeln. (⇒ 8.3)
  – Fahrersitz durch langsames und vorsichtiges Aufstehen vom Gewicht entlasten. Nicht absteigen!
• Bei funktionierendem Sitzkontaktschalter schaltet sich der Motor ab!

Kontaktschalter Grasfangkorb prüfen:

• Benutzer muss auf dem Fahrersitz sitzen.
• Motor starten und mit maximaler Motordrehzahl laufen lassen. (⇒ 11.2), (⇒ 8.2)
• Mähwerk einkuppeln. (⇒ 8.3)

– Grasfangkorb mit Hilfe des Hebels Grasfangkorbentleerung vom Fahrersitz aus nach oben schwenken (entleeren). (⇒ 11.8)
- Bei funktionierendem Kontaktschalter Grasfangkorb schaltet sich der Motor ab und das Mähwerk kuppelt aus!

13.7 Mähmesser warten

Verletzungsgefahr!

Nur mit Handschuhen arbeiten.

Sollten Ihnen notwendige

Kenntnisse oder Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler (VIKING empfiehlt den VIKING Fachhändler).

VIKING empfiehlt VIKING Original-Ersatzteile zu verwenden.

Mähmesser nie berühren, solange es nicht stillsteht.

Mähwerk immer auf einen rutschfesten Untergrund stellen.

Wartungintervall:

Alle 25 Betriebsstunden

Wartungsarbeiten:

– Verschleißgrenzen des Mähmessers kontrollieren.
- Bei Bedarf Mähmesser schärfen. Wenn sich das Mähergebnis verschlechtert, sollte das Mähmesser geschärft werden.

Verschleißgrenzen am Mähmesser prüfen

Verletzungsgefahr!

Ein verschlissenes Mähmesser kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb einzuhalten. Mähmesser werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw. häufig unter trockenen Bedingungen einsetzen, werden die Mähmesser stärker beansprucht und verschleißen überdurchschnittlich schnell.

Achtung!

Beim Tausch des Mähmessers immer auch die Messerschraube und die Sicherscheibeerneuern.

VIKING empfiehlt das Mähwerk auszubauen, wenn die Verschleißgrenzen kontrolliert werden. Falls Ihnen eine geeignete Hebebühne zur Verfügung steht, können die Verschleißgrenzen am Mähmesser auch bei montiertem Mähwerk geprüft werden.

• Mähwerk und Mähmesser sorgfältig reinigen.
  • Mähwerk demontieren. (⇒ 12.1)

Mähwerk für den Prüfvorgang sicher positionieren

Mähwerk (1) an die Wand lehnen und mit dem Fuß gegen Wegrutschen sichern.

Verschleißgrenzen prüfen

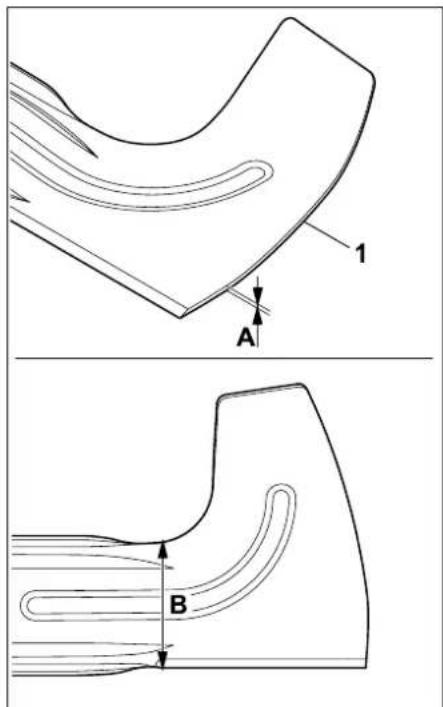

1 A B

A = Messerstärke
B = Messerbreite

Messerstärke A:

Das Mähmesser (1) muss an jeder Stelle mindestens 2,5 mm dick sein.

Mit Hilfe eines Messschiebers das Mähmesser (1) an mehreren Stellen überprüfen.

Ist an einer Stelle die Messerstärke von 2,5 mm nicht mehr gegeben, dann muss das Mähmesser ersetzt werden.

Messerbreite B:

Mit Hilfe eines Messschiebers den Abstand (B) prüfen.

Der Abstand (B) muss aus Sicherheitsgründen mindestens 65 mm betragen.

Verletzungsgefahr!

Werden die Verschleißgrenzen erreicht bzw. unterschritten, dann muss das Mähmesser ersetzt werden.

Mähmesser demontieren

• Mähwerk demontieren. (⇒ 12.1)
- Mähwerk an die Wand lehnen und gegen Wegrutschen sichern.

Messerschraube (1) mit Hilfe eines Schraubenschlüssels SW17 (nicht im Lieferumfang enthalten) lösen und ausschrauben.

Messerschraube (1) mit der Sicherscheibe (2) entnehmen. Mähmesser (3) entnehmen.

Mähmesser schärfen

Verletzungsgefahr!

Während des Schärfvorgangs immer Schutzbrille und Handschuhe tragen.

Mähmesser unter Beachtung folgender Punkte nachschärfen:

• Mähmesser beim Schleifen kühlen, z.B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird.
• Mähmesser gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.
• Der Schneidwinkel von 30° muss eingehalten werden.
• Beim Schärfen die Verschleißgrenzen beachten.

Verletzungsgefahr!

Beim Nachschärfen des Mähmessers müssen die Verschleißgrenzen und der Schneidwinkel von 30° unbedingt beachtet werden. Das Mähmesser muss erneuert werden, wenn Kerben oder Risse erkennbar sind, wenn die Angaben im Kapitel „Prüfvorgang der Verschleißgrenzen“ unterschritten werden.

Mähmesser auf Wuchtheit prüfen

Schraubendreher (1) durch die Zentralbohrung stecken. Wenn das Mähmesser (2) ausgewuchtet ist, muss es sich in der abgebildeten Position ausbalancieren.

Verletzungsgefahr!

Balanciert sich das Mähmesser nicht aus, muss der Vorgang „Mähmesser schärfen“ wiederholt werden, bis das Mähmesser ausgewuchtet ist. Das Mähmesser darf ausschließlich durch Zurückschleifen der Schneiden ausgewuchtet werden.

Mähmesser montieren:

Verletzungsgefahr!

Mähmesser vor dem Einbau auf Beschädigungen (Kerben oder Risse) und Verschleiß kontrollieren. Verschlissene oder beschädigte Mähmesser müssen erneuert werden. Sicherscheibe bei jeder Messermontage erneuern. Messerschraube zusätzlich mit Loctite 243 sichern. Vorgeschriebenes Anziehmoment der Messerschrauben von 65 - 70 Nm ist genau einzuhalten, da die sichere Befestigung des Schneidwerkzeuges davon abhängt.

Das Mähmesser muss unter Beachtung folgender Punkte aufgesteckt werden.

- Mähmesser mit den hochgebogenen Windflügeln nach oben (zum Mähwerk zeigend) montieren.

Mähmesser (1) aufstecken und Messerschraube (2) mit Sicherscheibe (3) (Wölbung der Sicherscheibe beachten) eindrehen und mit einem Drehmoment von 65 - 70 Nm festziehen.

13.8 Einbaulage des Mähwerks kontrollieren

Wartungsintervall:

Alle 50 Betriebsstunden. Das Mähwerk sollte alle 50 Betriebsstunden oder nach Bedarf (z. B. nach starken Schlägen gegen das Mähwerk) überprüft werden.

Verletzungsgefahr!

Bei allen Arbeiten am Mähwerk Verbrennungsmotor abstellen und Zündschlüssel abziehen. Niemals bei drehendem Messer unter das Mähwerk greifen.

Vor der Kontrolle der Einbaulage des Mähwerks muss der Reifendruck aller Reifen geprüft und bei Bedarf ausgeglichen werden. (⇒ 13.25) ist der Reifendruck nicht einheitlich, beeinflusst dies die Einstellung des Mähwerkes! Steht das montierte Mähwerk nicht korrekt zum Boden, kann dadurch das Schnittbild negativ beeinflusst werden.

Das Mähwerk befindet sich in korrekter Einbaulage, wenn das Mähwerk an der Vorderseite leicht tiefer steht als an der Hinterseite. Das Mähwerk ist leicht nach vorne geneigt.

• Gerät auf einen ebenen Untergrund abstellen.
  • Motor abstellen. (⇒ 11.3)
  • Parkbremse einlegen. (⇒ 8.9)
• Zündschlüssel abziehen und sicher aufbewahren.
• Niedrigste Schnittstufe wählen. (⇒ 8.10)

Bei Beschädigungen (Loch, Risse, Schnitte usw.) an den Rädern das beschädigte Rad demontieren und damit einen Fachhändler aufsuchen.

Gerät anheben und abstützen

Verletzungsgefahr!

Beim Anheben des Geräts ist zu beachten, dass dieses sehr schwer ist (siehe Kapitel „Technische Daten“). (⇒ 20.) Bei Bedarf das Gerät mit Hilfe einer zweiten Person oder mit einem Wagenheber (nicht im Lieferumfang enthalten) anheben.

Schäden am Gerät vermeiden

Beim Abstützen darauf achten, dass das Gerät an der Unterlage nur mit der Achse bzw. mit der Rückwand aufliegt. Das Gerät nur an geeigneten Bauteilen (z.B. Rahmen, Stoßstange, Felgen, Achse) anheben. Das Gerät niemals an Kunststoffteilen anheben bzw. abstützen.

• Gerät auf ebenem und festem Untergrund abstellen.
  • Motor abstellen. (⇒ 11.3)
  • Parkbremse einlegen. (⇒ 8.9)
• Zündschlüssel abziehen und sicher aufbewahren.

Abdeckkappe (1) abziehen. Scherring (2) mit Hilfe eines Schraubendrehers abnehmen.

Große Scheibe (3) zusammen mit dem Rad (5) von der Radachse abziehen.

Bei der Demontage der Hinterräder darauf achten, dass die Mitnehmer (Passfeder) nicht verloren gehen.

Rad montieren

Vor der Montage der Hinterräder darauf achten, dass sich auf beiden Seiten die Mitnehmer (Passfeder) in der Nut der Radachse befinden.

Vor der Montage der Räder sind folgende Punkte zu beachten:

• Schmutz von der Radachse entfernen.
- Radachse vor der Montage leicht mit Schmierfett bedecken.

Die Passfeder (5) in die hintere Radachse einsetzen. Rad (4) mit der großen Scheibe (3) auf die Radachse schieben.

Sicherring (2) im Einstich an der Radachse einrasten lassen. Abdeckkappe (1) auf Radachse stecken.

13.10 Motorabdeckung

Für Wartungs- und Reinigungsarbeiten am Motor kann die Motorabdeckung hochgeklappt werden. Bei hochgeklappter Motorabdeckung ist genügend Platz für diese Arbeiten vorhanden.

Verletzungsgefahr!

Vor dem Hochklappen der Motorabdeckung die Parkbremse einlegen und den Zündschlüssel abziehen und sicher aufbewahren.

Vor den Hochklappen der Motorabdeckung sind folgende Punkte zu beachten:

• Gerät auf einem ebenen und festen Untergrund abstellen.
  • Motor abstellen. (⇒ 11.3)
• Zündschlüssel abziehen und sicher aufbewahren.
  • Parkbremse einlegen. (⇒ 8.9)
  • Grasfangkorb demontieren. (⇒ 11.9)
  • Auswurfkanal demontieren. (⇒ 13.3)
  • Motor vollständig abkühlen lassen.
  • Mähwerk demontieren. (⇒ 12.1)

Motorabdeckung lösen:

Klemmgefahr!

Vor dem Lösen der Stange Schnitthöhenverstellung darauf achten, dass sich keine Körperteile (Finger, Hand, Fuß usw.) direkt unter dem Mähwerk befinden.

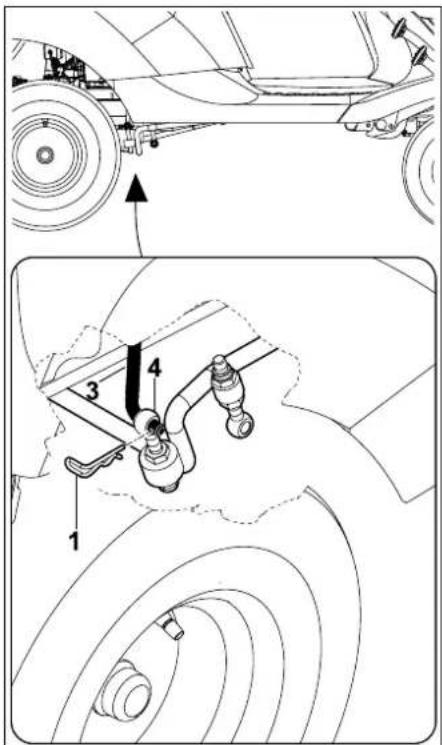

Splint (1) an der rechten Seite der Mähwerksaufhängung hinten (4) abziehen. Stange Schnitthöhenverstellung (3) von Mähwerksaufhängung hinten (4) lösen.

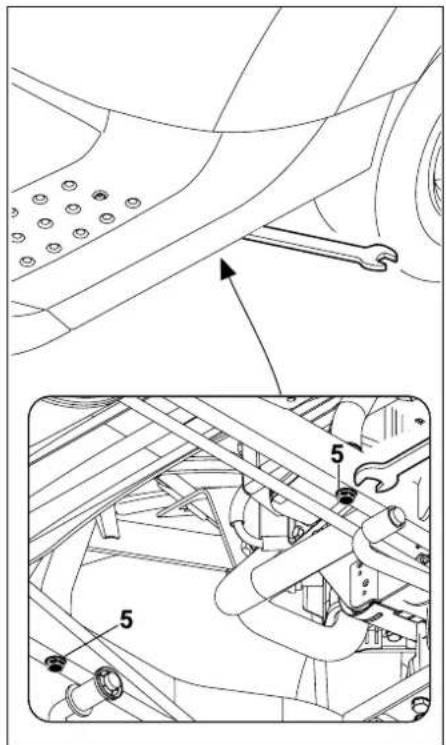

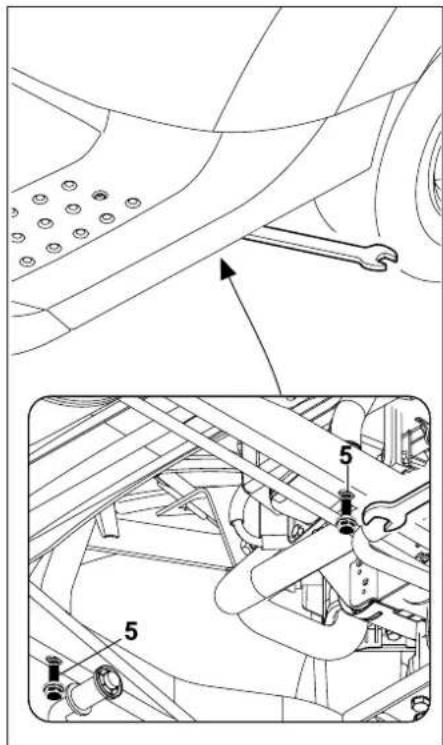

Schrauben (5) lösen und ausdrehen.

Verliersicherung!

Die Schrauben können nach dem Ausdrehen nicht abgenommen werden.

Motorabdeckung hochklappen:

Verletzungsgefahr!

Motorabdeckung immer vollständig bis zum Anschlag hochklappen, damit die Rastvorrichtung am Rahmen einrastet. Dadurch ist die Motorabdeckung gegen selbstständiges Zuklappen gesichert.

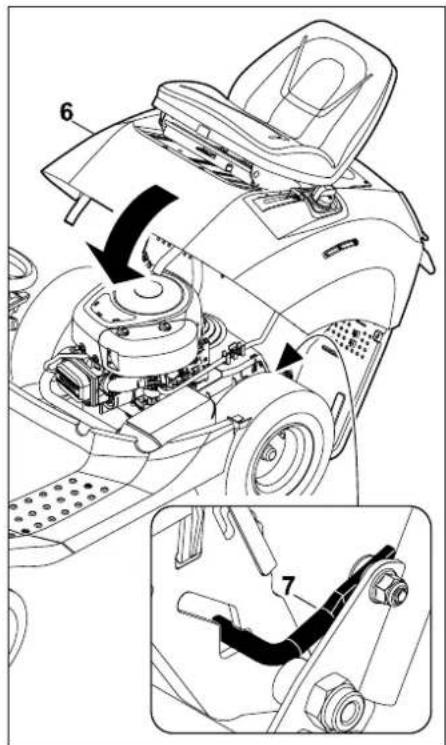

Motorabdeckung (6) bis zum Anschlag hochklappen. Dabei darauf achten, dass die Rastvorrichtung (7) ordnungsgemäß am Rahmen einrastet.

Motorabdeckung (6) leicht nach vorne drücken und halten. Rastvorrichtung (7) entriegeln (anheben) und Motorabdeckung (6) langsam absenken.

Beide Schrauben (5) eindrehen und mit 21 - 25 Nm festziehen.

Motorabdeckung schließen

Klemmgefahr!

Vor dem Schließvorgang darauf achten, dass keine Körperteile eingeklemmt werden können. Motorabdeckung langsam und vorsichtig schließen.

Stange Schnitthöhenverstellung (3) in die Bohrung der Mähwerksaufhängung (4) einführen.

Splint (1) einstecken.

• Mähwerk montieren. (⇒ 12.2)
• Auswurfkanal montieren. (⇒ 13.4)
• Grasfangkorb einhängen. (⇒ 11.9)

13.11 Füllstand des Motoröls kontrollieren

Schäden am Gerät vermeiden!

Vor der erstmaligen Inbetriebnahme bzw. vor jeder Inbetriebnahme den Füllstand des Motoröls kontrollieren.

• Gerät auf einer ebenen und geraden Fläche abstellen.
• Motor abstellen. (⇒ 11.3)
  • Parkbremse einlegen. (⇒ 8.9)
  • Motor abkühlen lassen.
  • Ablagefach öffnen. (⇒ 13.26)

Die Anleitung für die Füllstandskontrolle entnehmen Sie der Gebrauchsanleitung Motor.

Hinweis!

Sollte kein oder zu wenig Motoröl eingefüllt sein, muss Motoröl eingefüllt werden.

• Ablagefach schließen. (⇒ 13.26)

13.12 Motorölwechsel

Verbrennungsgefahr!

Vor dem Nachfüllen oder vor dem Motorölwechsel den Verbrennungsmotor vollständig abkühlen lassen. Verschüttetes Motoröl kann sich entzünden! Besondere Vorsicht beim Ablassen des Motoröls. Das Motoröl kann heiß sein.

Informationen über Motoröl und Ölfüllmenge finden Sie in der Gebrauchsanleitung Verbrennungsmotor. Ölwechsel vornehmen, wenn der Verbrennungsmotor handwarm ist. Geeigneten Ölauffangbehälter (Ölfüllmenge beachten) unter das Ölablassrohr stellen. Das Altöl ist gemäß den gesetzlichen Bestimmungen zu entsorgen.

Ölwechselintervalle:

Die empfohlenen Ölwechselintervalle finden Sie in der Gebrauchsanleitung Verbrennungsmotor.

Motoröl ablassen:

• Motor abstellen. (⇒ 11.3)
  • Parkbremse einlegen. (⇒ 8.9)
• Zündschlüssel abziehen und sicher aufbewahren.
  • Auswurfkanal demontieren. (⇒ 13.3)
  • Motor abkühlen lassen (handwarm).
• Ablagefach öffnen. (⇒ 13.26)
• Ölverschlusskappe abschrauben (siehe Gebrauchsanleitung Motor).

MR 4082:

Der Ölablassschlauch (1) befindet sich am Motor in der Nähe des rechten Hinterrads.

• Geeigneten Ölauffangbehälter unterstellen.
• Ölablassschlauch aushängen.

Schnellverschluss (2) des Ölablassschlauchs (1) eine halbe Umdrehung gegen den Uhrzeigersinn drehen und abnehmen. Motoröl vollständig ablassen.

• Schnellverschluss schließen.
- Ölablassschlauch am Motor einhängen.

MR 4082 K:

Das Ölablassrohr (1) befindet sich am Motor in der Nähe des linken Hinterrads.

- Geeigneten Ölauffangbehälter unterstellen.

Einen geeigneten Schlauch (2) auf das Abzweigrohr (3) des Ölablassrohrs (1) stecken. Ölablassschraube (4) mit Hilfe eines Schraubenschlüssels (SW 10) oder eines Schraubendrehers öffnen (gegen den Uhrzeigersinn drehen) und das Motoröl vollständig ablassen.

• Ölablassschraube schließen.
  • Schlauch entnehmen.

13.13 Motoröl einfüllen

Schäden am Gerät vermeiden Das Unter- und Überschreiten des richtigen Motorölstandes ist zu vermeiden.

Hinweis Vor dem

Vor dem Einfüllen des Motoröls ist eine Füllstandskontrolle durchzuführen.

Das zu verwendende Motoröl und die Ölfüllmenge entnehmen Sie der Gebrauchsanleitung Motor.

VIKING empfiehlt zum Einfüllen einen Trichter (nicht im Lieferumfang enthalten) zu verwenden.

Zum Einfüllen des Motoröls einen geeigneten Trichter und einen Schlauch (beides ist nicht im Lieferumfang enthalten) verwenden.

Den Trichter in den Schlauch einführen, dass das Motoröl in den Trichter eingefüllt werden kann und anschließend durch den Schlauch fließt.

- Ablagefach öffnen. (⇒ 13.26)

Die Anleitung für das Einfüllen des Motoröls entnehmen Sie der Gebrauchsanleitung Motor. Zum Einfüllen des Motoröls den Trichter mit Schlauch verwenden.

• Ablagefach schließen. (⇒ 13.26)

13.14 Kraftstoffhahn

Durch Öffnen und Schließen des Kraftstoffhahns wird der Kraftstofffluß in der Kraftstoffleitung geöffnet bzw. unterbrochen.

Der Kraftstoffhahn befindet sich hinter dem linken Hinterrad.

• Motor abstellen.
  • Parkbremse einlegen.

Der Kraftstoffhahn (1) wird durch Drehen an dem Verstellventil (2) geöffnet bzw. geschlossen.

13.15 Abdeckung Lenksäule demontieren

• Motor abstellen. (⇒ 11.3)
  • Parkbremse einlegen. (⇒ 8.9)
• Zündschlüssel abziehen und sicher aufbewahren.

Die beiden Rastnasen (1) leicht nach innen drücken und halten. Abdeckung Lenksäule (2) nach unten ziehen und entnehmen.

13.16 Abdeckung Lenksäule montieren

• Motor abstellen. (⇒ 11.3)
• Parkbremse einlegen. (⇒ 8.9)
- Zündschlüssel abziehen und sicher aufbewahren.

1 2 3 O.K.

Abdeckung Lenksäule (1) von unten nach oben in das Armaturenbrett (2) einführen. Die Rastnasen (3) in die Öffnungen (4) einführen. Abdeckung Lenksäule (1) durch leichtes Eindrücken einrasten lassen.

13.17 Sicherungen

Brandgefahr!

Die Sicherungen dürfen niemals mit einem Draht oder einer Folie überbrückt werden.

Setzen Sie nie eine Sicherung mit einer anderen als der vorgeschriebenen Belastbarkeit (Ampere) ein.

Sollte eine neue Sicherung innerhalb kurzer Zeit durchbrennen, ist ein Defekt (z.B. Kurzschluss) die mögliche Ursache.

Es wird empfohlen, einen Fachhändler aufzusuchen. VIKING empfiehlt den VIKING-Fachhändler.

• Motor abstellen. (⇒ 11.3)
• Parkbremse einlegen. (⇒ 8.9)

• Zündschlüssel abziehen und sicher aufbewahren.
• Abdeckung Lenksäule demontieren. (⇒ 13.15)

Sicherung kontrollieren

Stecksicherungen:

1 1 1 2 2 O.K. 1

Stecksicherungen (1) abziehen. Durch Sichtkontrolle prüfen, ob der im Kunststoff verlaufende Draht (2) beschädigt (durchgebrannt) ist. Ist der Draht (2) beschädigt, muss die Sicherung ausgetauscht werden.

Hauptsicherung:

1 3 2 √o.k.

Abdeckung (1) öffnen.

Durch Sichtkontrolle überprüfen, ob der Draht (2) beschädigt (durchgebrannt) ist. Ist der Draht beschädigt, muss die Sicherung (3) durch einen Fachhändler ausgetauscht werden. VIKING empfiehlt den VIKING Fachhändler.

• Abdeckung schließen.
- Abdeckung Lenksäule montieren. (⇒ 13.16)

Sicherungen tauschen

- Abdeckung Lenksäule demontieren. (⇒ 13.15)

Stecksicherungen:

• Stecksicherung prüfen.
10-Ampere-Sicherung (Rot)
15-Ampere-Sicherung (Blau)

Modell Ladevorrichtung Elektrik

MR 4082 10 A 10 A

MR 4082 K 15 A 10 A

Hauptsicherung:

150-Ampere

Die Hauptsicherung darf aus

Sicherheitsgründen nur von einem

Fachhändler getauscht werden.

VIKING empfiehlt den

VIKING Fachhändler.

- Abdeckung Lenksäule montieren. (⇒ 13.16)

13.18 Batterie

Verletzungsgefahr!

Beim Abklemmen der Batterie immer zuerst das schwarze Minuskabel (−) und dann das rote Pluskabel (+) abklemmen! Beim Anschließen der Batterie immer zuerst das rote Pluskabel (+) anklemmen.

Die Batterie ist wartungsfrei und muss nur bei einer Beschädigung ausgetauscht oder bei einer längeren Stilllegung (z.B. Winterpause) ausgebaut werden. Batterie vor der Entsorgung des Gerätes ausbauen. Batterie nicht über den Hausmüll entsorgen, sondern beim Fachhändler oder bei der Problemstoffsammelstelle abgeben.

• Motor abstellen .(⇒ 11.3)
• Parkbremse einlegen. (⇒ 8.9)
- Zündschlüssel abziehen und sicher aufbewahren.
- Abdeckung Lenksäule demontieren. (⇒ 13.15)

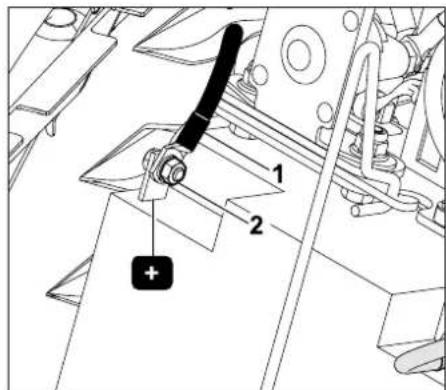

Batterie abklemmen:

Die Mutter (1) des schwarze Anschlusskabels (2) mit Hilfe zweier Schraubenschlüssels SW8 ausdrehen und Schraube, Scheibe und Mutter entnehmen. Anschlusskabel (2) vom Minuspol (–) der Batterie lösen und abnehmen.

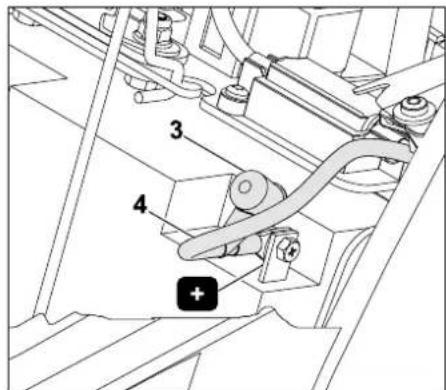

Abdeckkappe (3) abziehen. Die Schraubverbindung des roten Anschlusskabels (4) mit Hilfe zweier Schraubenschlüssel SW8 vom Pluspol (+) der Batterie lösen und Schraube, Scheibe

und Mutter entnehmen.

Anschlusskabel (4) vom Pluspol (+) lösen und abnehmen.

• Bei Bedarf Batterie entnehmen. (⇒ 13.18)
• Schrauben, Scheiben und Muttern zur Aufbewahrung wieder an den Minuspol (−) und an den Pluspol (+) der Batterie anschrauben.
• Bei Bedarf Abdeckung Lenksäule montieren. (⇒ 13.16)

Batterie anklemmen:

Vor dem Einbau sollte der Ladezustand geprüft werden. Wenn die Spannung der Batterie kleiner als 11,5 V ist, die Batterie noch vor dem Einbau mit einem Batterieladegerät nachladen.

• Batterie einsetzen. (⇒ 13.18)
• Bei Bedarf Schraube, Scheibe und Mutter von der Batterie abnehmen.

4 - 5 Nm +

Schritt 1:

Anschlussklemme des roten Anschlusskabels (4) (+) an den Pluspol (+) der Batterie anbringen.

Schraube (5) durch die Bohrung am

Pluspol und durch die Bohrung des Anschlusskabels stecken. Scheibe (6) auf die Schraube (5) schieben und die Mutter (7) aufschrauben. Schraubverbindung mit Hilfe zweier Schraubenschlüssel SW8 mit 4-5 Nm festziehen.

Schritt 2:

Abdeckkappe (3) über die Schraubverbindung stülpen.

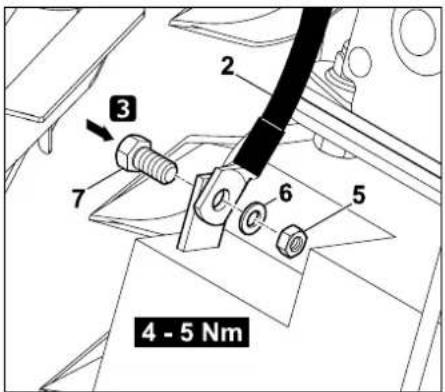

2 3 7 6 5 4 - 5 Nm

Schritt 3:

Anschlussklemme des schwarzen Anschlusskabels (2) (–) an den Minuspol (–) der Batterie anbringen. Scheibe (6) auf die Schraube (5) aufstecken. Schraube (5) durch die Bohrungen an der Batterie und der Anschlussklemme stecken. Mutter (7) aufschrauben und mit Hilfe zweier Schraubenschlüssel SW8 mit 4 - 5 Nm festklemmen.

Batterie entnehmen:

• Abdeckung Lenksäule demontieren. (⇒ 13.15)
• Batterie abklemmen. (⇒ 13.18)

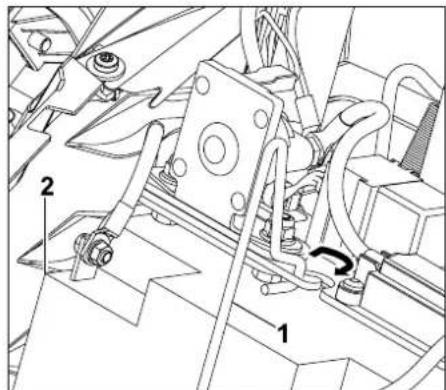

Haltespange (1) öffnen. Batterie (2) entnehmen.

• Haltespange schließen.
- Abdeckung Lenksäule montieren. (⇒ 13.16)

Batterie einsetzen

- Abdeckung Lenksäule demontieren. (⇒ 13.15)

Batterie (1) einsetzen. Haltespange (2) schließen.

• Batterie anklemmen. (⇒ 13.18)
• Abdeckung Lenksäule montieren. (⇒ 13.16)

Batterie laden:

Verletzungsgefahr!

Zum Aufladen der Batterie mit Hilfe anderer Ladesysteme ist die Batterie auszubauen. Weiters müssen die Angaben auf dem Beilageblatt der Batterie und dem Ladegerät beachtet werden.

• Motor abstellen. (⇒ 11.3)
- Zündschlüssel abziehen und sicher aufbewahren.
• Batterie abklemmen. (⇒ 13.18)
• Batterie entnehmen. (⇒ 13.18)

Die Batterie kann unter Berücksichtung der Angaben im Beiblatt Batterie mit Hilfe eines entsprechenden Ladesystems geladen werden.

Schäden am Gerät vermeiden! Niemals Strahlwasser (Hochdruckreiniger) auf Motorteile, Dichtungen, elektrische Bauteile (Batterie, Kabelbaum usw.) und Lagerstellen richten. Beschädigungen bzw. teure Reparaturen können hier die Folge sein.

Das Mähwerk für Reinigungs- und Wartungsarbeiten immer demontieren.

Benutzen Sie keine aggressiven Reinigungsmittel. Solche Reiniger können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres VIKING Geräts

beeinträchtigen kann.

Sollten Sie Verschmutzungen nicht mit Wasser, mit einer Bürste oder mit einem Tuch entfernen können, empfiehlt VIKING die Verwendung eines Spezialreinigers (z.B. STIHL Spezialreiniger).

• Motor abstellen. (⇒ 11.3)
• Parkbremse einlegen. (⇒ 8.9)
- Zündschlüssel abziehen und sicher aufbewahren.
• Mähwerk demontieren. (⇒ 12.1)
- Angesetzte Grasrückstände im Mähwerksgehäuse vorab mit einem Holzstab lösen.
- Mähwerksunterseite mit Bürste und Wasser säubern.
- Auswurfkanal im ausgebauten Zustand abseits des Geräts mit fließendem Wasser und einer Bürste reinigen.
- Das Mähwerk und den Motorraum von Grasrückständen befreien.
- Das Mähmesser mit Bürste und Wasser reinigen.
- Den Grasfangkorb abnehmen und abseits des Geräts mit fließendem Wasser und einer Bürste reinigen. (⇒ 11.9)

13.20 Verbrennungsmotor

Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der beiliegenden Gebrauchsanleitung des Verbrennungsmotors entnehmen können. Besonders wichtig für eine lange Nutzungsdauer sind stets ausreichender Ölstand, der regelmäßige Motoröl- sowie Luftfilterwechsel.

13.21 Getriebe

Das Getriebe ist für den Benutzer wartungsfrei. Bei den Inspektionen des Geräts durch den Fachhändler werden anfallende Wartungsarbeiten am Getriebe durchgeführt.

13.22 Aufbewahrung

Vor der Aufbewahrung des Geräts das Kapitel „Zu Ihrer Sicherheit“, speziell das Kapitel „Lagerung bei längeren Betriebspausen“ sorgfältig lesen und beachten! (⇔ 4.)

Der Raum zur Aufbewahrung soll trocken und staubarm sein. Außerdem soll das Gerät außer Reichweite von Kindern aufbewahrt werden.

Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben, damit es sich stets in einem betriebssicheren Zustand befindet. Den Kraftstoffhahn vor der Aufbewahrung schließen.

Zündschlüssel abziehen und so aufbewahren, dass keine unbefugten Personen, insbesondere Kinder, Zugriff haben.

13.23 Stilllegung bei längeren Pausen (z. B. Winterpause)

Bei längerer Stilllegung des Aufsitzmähers die nachfolgenden Punkte beachten:

– Alle äußeren Teile des Verbrennungsmotors und des Gerätes, insbesondere die Kühlrippen, sorgfältig reinigen.
– Sämtliche beweglichen Teile gut einölen bzw. einfetten.
- Kraftstoff aus dem Kraftstofftank ablassen und Vergaser entleeren (z. B. durch Leerfahren).
– Parkbremse einlegen. ( 8.9)
– Beachten Sie die Hinweise in der Gebrauchsanleitung des Verbrennungsmotors.
– Motorölwechsel vornehmen (Gebrauchsanleitung Verbrennungsmotor). (⇔ 13.12)
– Batterie abklemmen. (⇒ 13.18)
– Batterie im vollständig geladenen Zustand in einem kühlen und trockenen Raum sicher einlagern.

13.24 Nach längeren Pausen (z.B. Winterpause)

Wenn die Spannung der Batterie kleiner als 11,5 V ist, die Batterie noch vor dem Einbau mit einem Batterieladegerät vollständig nachladen.

Nach längeren Pausen nachfolgende Punkte beachten:

– Batteriespannung vor dem Einbau prüfen.
– Batterie einsetzen. (⇒ 13.18)
– Batterie anklemmen. (⇒ 13.18)
– Reifendruck der Räder überprüfen. (⇒ 13.25)
- Bei Bedarf Kraftstoffhahn öffnen. (⇒ 13.14)
- Kraftstoffstand kontrollieren und bei Bedarf einfüllen.
- Bei Bedarf Motorölwechsel durchführen. (⇒ 13.12)
- Füllstandskontrolle des Motoröls durchführen und bei Bedarf nachfüllen. (⇒ 13.11)

13.25 Reifendruck

Der korrekte Reifendruck ist eine wesentliche Voraussetzung für die Ausrichtung des Mähwerks und folglich um ein sauberes Schnittbild zu erhalten.

Des Weiteren wird durch einen zu hohen Reifendruck die Grasnarbe durch die Reifenstollen beschädigt.

Abdeckkappe vom Ventil (1) abschrauben.

- Mit Hilfe einer geeigneten Luftpumpe mit Druckluftmesser folgende Reifendrücke einstellen.

Reifen vorne:

0,9 - 1,2 bar

Reifen hinten:

0,7 - 1,0 bar

13.26 Ablagefach öffnen und schließen

Ablagefach öffnen:

Verletzungsgefahr!

Vor dem Öffnen des Ablagefachs Motor abstellen, Zündschlüssel abziehen und den Motor vollständig auskühlen lassen.

- Hebel Fahrersitzverstellung nach oben ziehen und Fahrersitz in vorderste Stellung (zum Lenkrad) bringen oder nach vorne klappen.

Schrauben (1) 90° gegen den Uhrzeigersinn drehen.

Ablagefach (2) nach vorne (Richtung Fahrersitz) hochklappen.

Ablagefach schließen:

Ablagefach (1) zuklappen. Schrauben (2) leicht nach unten drücken und halten. Schrauben (2) im Uhrzeigersinn (ca. 90°) festdrehen.

14. Transport

Verletzungsgefahr!

Das Kapitel „Zu Ihrer Sicherheit“, speziell das Unterkapitel „Transport des Geräts“ und das Unterkapitel „Anweisungen für den sicheren Betrieb des Gerätes“, sorgfältig lesen und beachten! Beim Aufladen des Geräts auf ein geeignetes Fahrzeug oder einen geeigneten Anhänger ist darauf zu achten, dass die Last gleichmäßig verteilt ist. Beim Aufladen des Geräts Laderampen verwenden, die dem Gewicht standhalten und entsprechend breit sind, damit ein sicheres Befahren möglich ist. Beim Befahren der Laderampen eine kleine Fahrgeschwindigkeit wählen und darauf achten, dass man nicht mit den Rädern seitlich über die Laderampe hinausfährt und abstürzt. Das Fahrzeug vorsichtig und gleichmäßig handhaben. Keine abrupten Geschwindigkeits- oder Richtungsänderungen vornehmen.

Auf öffentlichen Verkehrswegen darf das Gerät nur mit Hilfe eines geeigneten Fahrzeugs oder eines Anhängers transportiert werden! Nicht abschleppen!

Folgende Punkte beim Transport beachten:

– Vor dem Aufladen die höchste Schnittstufe wählen.
– Bei der Verwendung eines Anhängers diesen an der Vorderseite abstützen, damit er durch das Gewicht des Geräts nicht hochkippen kann.
– Zum Aufladen eine geeignete Hebevorrichtung bzw. Laderampe verwenden.
– Laderampen sicher positionieren (Radstand des Geräts beachten) und befestigen.
– Auf eine gleichmäßige Verteilung der Last am Anhänger achten.
– Nach dem Aufladen die niederste Schnittstufe wählen.
- Motor abstellen.
– Gerät ganz nach vorne schieben bis die Stoßstange die Bordwand des Anhängers berührt.
– Parkbremse einlegen.
– Kraftstoffhahn schließen.
– Gerät mit Hilfe geeigneten Befestigungsmitteln (Gurte, Seile usw.) an der vorderen Stoßstange gegen die Bordwand des Anhängers spannen und sichern.
– Zusätzlich Holzkeile (nicht im Lieferumfang enthalten) an den Rädern einlegen, damit ein unbeabsichtliches Rollen verhindert wird.

15. Übliche Ersatzteile

Mähmesser:

6140 702 0100

Messerschraube:

9010 345 2430

Spannscheibe:

0000 702 6600

Die Befestigungselemente des Mähmessers (z. B.

Messerschraube) müssen bei einem Messertausch bzw. bei der Messermontage ersetzt werden. Ersatzteile sind beim VIKING Fachhändler erhältlich.

16. Zubehör

Für das Gerät ist weiteres Zubehör erhältlich.

Nähere Informationen erhalten Sie bei Ihrem VIKING Fachhändler, im Internet (www.viking-garden.com) oder im VIKING Katalog.

Aus Sicherheitsgründen darf mit dem Gerät nur von VIKING freigegebenes Zubehör verwendet werden.

17. Umweltschutz

Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden.

Verpackungen, Gerät und Zubehöre sind aus

recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die getrennte, umweltgerechte

Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen.

Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen.

Abfallprodukte wie Altöl (Motoröl,

Getriebeöl), Kraftstoff und Batterien immer fachgerecht entsorgen. Beachten Sie die örtlichen Vorschriften!

Batterie vor Entsorgung des Geräts ausbauen.

Batterie nicht über den Hausmüll entsorgen, sondern beim Fachhändler oder bei der Problemstoffsammelstelle abgeben.

Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind.

VIKING empfiehlt den

VIKING Fachhändler.

18. Verschleiß minimieren und Schäden vermeiden

Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem VIKING Gerät:

1. Verschleißteile

Manche Teile des VIKING Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.

Dazu gehören u.a.:

• Mähmesser
• Grasfangkorb
• Keilriemen
• Batterie
  – Reifen, Rollen
• Zündkerze

2. Einhaltung der Vorgaben dieser Gebrauchsanleitung

Benutzung, Wartung und Lagerung des VIKING Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.

Dies gilt insbesondere für:

• nicht bestimmungsgemäße Verwendung des Produktes.
• Verwendung nicht von VIKING zugelassener Betriebsstoffe (Schmiermittel, Benzin und Motoröl, siehe Angaben Hersteller des Verbrennungsmotors).
• nicht von VIKING freigegebene Veränderungen am Produkt.
• Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind.
  – Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen.
  – Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.

3. Wartungsarbeiten

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden.

Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

VIKING empfiehlt Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführen zu lassen.

VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.

Dazu zählen unter anderem:

• Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung.
  – Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen.
• Schäden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.

19. CE- Konformitätserklärung des Herstellers

Wir,

VIKING GmbH

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

erklären, dass die Maschine

Rasenmäher mit Fahrersitz und

Verbrennungsmotor,

Fabrikmarke: VIKING

Typ: MR 4082.0

MR 4082.0 K

Serienidentifizierung 6140

mit folgenden EG-Richtlinien

übereinstimmt:

Das Erzeugnis ist in Übereinstimmung mit

folgenden Normen entwickelt worden:

EN 836, EN 60335

Angewandtes

Konformitätsbewertungsverfahren:

Anhang VIII (2000/14/EC)

Name und Anschrift der beteiligten

benannten Stelle:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Zusammenstellung und Aufbewahrung

der Technischen Unterlagen:

Johann Weiglhofer

VIKING GmbH

Das Baujahr und die Serialnummer sind auf dem Typenschild des Geräts angegeben.

Gemessener Schallleistungspegel:

MR 4082.0 99,7 dB(A)

Garantierter Schallleistungspegel:

100 dB(A)

Langkampfen,

2014-01-02 (JJJJ-MM-TT)

VIKING GmbH

Bereichsleiter Forschung und

Produktentwicklung

20. Technische Daten

MR 4082.0 /

MR 4082.0 K:

Serienidentifizierung 6140

Startvorrichtung Elektrostart -

Zündschlüssel

Batterietyp Blei-Gel

Nennspannung: 12 V

Kapazität: 17 Ah

Anziehmoment

Messerschraube: 65 - 70 Nm

Radantrieb

stufenlos vor- wärts / stufenlos rückwärts

Hinterrad:

Kraftstoffhahn: ja

Radabmessungen

13x5.00-6 inch /

vorne / Luftdruck:

0,9 - 1,2 bar

Radabmessungen

16x6.50-8 inch /

hinten / Luftdruck:

0,7 - 1,0 bar

Schnittbreite: 80 cm

Schnitthöhe: 35 - 90 mm

Füllmenge

Grasfangkorb: 250 l

MR 4082.0:

Motortyp	B&S Series 3130
Hubraum	344 ccm
Motorabtriebsdrehzahl	2700 U/min
Nennleistung bei	6,5 - 2700
Nenndrehzahl	kW - U/min

MR 4082.0:

Gemäß Richtlinie 2000/14/EC:

Garantierter Schall- leistungspegel L _WAd

Gemäß Richtlinie 2006/42/EC:

Schalldruckpegel am

Arbeitsplatz LpA

Unsicherheit K_pA

Messung gemäß

EN 836/EN 1032:

Vibrationen am Sitz (Ganzkörperbeschleunigung) a_w

Unsicherheit K_w

Vibrationen am Lenk- rad a_hw

Unsicherheit K_hw :

Angegebene

Schwingungskenn- werte nach EN 12096

Gewicht mit Mähwerk und leerem

Motortyp	Kawasaki
Hubraum	431 ccm
Motorabtriebsdrehzahl	2800 U/min
Nennleistung bei	7,7 - 2800
Nenndrehzahl	kW - U/min
Gemäß Richtlinie2000/14/EC:
Garantierter Schall-leistungspegel L_WAd	100 dB(A)

MR 4082.0 K:

Gemäß Richtlinie

2006/42/EC:

Schalldruckpegel am

Arbeitsplatz L_pA 85 dB(A)

Unsicherheit K_pA 0,9 dB(A)

Messung gemäß

EN 836/EN 1032:

Vibrationen am Sitz

(Ganzkörperbe-

schleunigung) a_w 1,1 m/s ^2

Unsicherheit K_w : 0,6 m/s ^2

Vibrationen am Lenk- rad a_hw

Unsicherheit K_hw : 1,8 m/s ^2

Angegebene

Schwingungskenn-

werte nach

EN 12096

Gewicht mit Mäh-

werk und leerem

Grasfangkorb: 204 kg

20.1 Abmessungen

✗ eventuell einen Fachhändler aufsuchen, VIKING empfiehlt den VIKING Fachhändler.

siehe Gebrauchsanleitung Verbrennungsmotor.

Störung:

Anlasser dreht, Motor springt nicht an.

Mögliche Ursache:

– Gashebel ist auf MIN-Position.
– Choke-Position (Gashebel) ist nicht ausgewählt.
- Kein Kraftstoff im Tank.
– Kraftstoffhahn geschlossen.
– Mangelnder Kraftstoffzufluss.
– Zündkerze verrußt oder beschädigt.
– Falscher Elektrodenabstand.
– Zündkerzenstecker von Zündkerze abgezogen.
- Motor ist aufgrund mehrerer Startversuche „abgesoffen“.
– Luftfilter ist verstopft.
– Batterie fast leer.

Abhilfe:

– Gashebel in die Choke-Position bzw. in MAX-Position stellen. ( 8.2)
– Gashebel in die Choke-Position stellen. (⇒ 8.2)
– Kraftstoff nachfüllen.
– Kraftstoffhahn öffnen. (⇒ 13.14)
- Kraftstofffilter prüfen. (☐)
– Zündkerze reinigen oder tauschen. (☐)
– Elektrodenabstand einstellen. (✗)
– Zündkerzenstecker aufstecken; Verbindung zwischen Zündkabel und Stecker prüfen. (✗)

– Zündkerze herausdrehen und trocknen; Gashebel in MIN-Position stellen und bei entnommener Zündkerze mehrmals starten; Zündkerze einschrauben und Zündkerzenstecker aufstecken. (☐)
– Luftfilter reinigen. (11)
– Ladezustand der Batterie prüfen und bei Bedarf Batterie laden.

Störung:

Anlasser funktioniert nicht.

Mögliche Ursache:

– Die Sicherheitseinrichtungen blockieren den Anlasser.
– Batterie nicht bzw. fehlerhaft angeschlossen.
– Batterie vollständig entladen bzw. nicht ausreichend geladen.
– Hauptsicherung (150 A) defekt.
– Fehlerhafter Masseanschluss an Verbrennungsmotor oder Fahrgestell.
- Anlasser defekt.

Abhilfe:

– Alle Sicherheitseinrichtungen beachten. (⇒ 10.)
– Batterieanschlüsse prüfen. (⇒ 13.18)
– Batterie laden. (⇔ 13.18)
– Hauptsicherung ersetzen. (✗)
– Die Anschlusskabel an der Batterie und am Fahrgestell überprüfen. (✗)
- Anlasser reparieren. (✗)

Störung:

Erschwertes Starten oder die Leistung des Verbrennungsmotors lässt nach.

Mögliche Ursache:

– Wasser ist im Kraftstofftank und Vergaser; Vergaser ist verstopft.
- Kraftstofftank ist verschmutzt.
– Luftfilter ist verschmutzt.

– Zündkerze ist verrußt.
– Mähen von zu hohem oder zu feuchtem Gras.

Abhilfe:

– Kraftstofftank entleeren; Kraftstofftank, Kraftstoffleitung und Vergaser reinigen. (✗)
– Kraftstofftank reinigen. (✗)
– Luftfilter reinigen/wechseln. (11)
– Zündkerze reinigen. (☐)
– Die Schnittstufe und Fahrgeschwindigkeit den Mähbedingungen anpassen.

Störung:

Verbrennungsmotor wird sehr heiß.

Mögliche Ursache:

– Kühlrippen sind verschmutzt.
– Zu geringer Motorölstand.
– Keilriemen verschlissen.

Abhilfe:

• Kühlrippen reinigen. (☐)
  – Füllstand des Motoröls kontrollieren und Motoröl nachfüllen. (⇒ 13.11)
• Keilriemen tauschen. (✗)

Störung:

Gerät fährt nicht.

Mögliche Ursache:

– Getriebe ausgekuppelt.
– Keilriemen (Getriebe) ausgehängt.
– Keilriemen (Getriebe) verschlissen oder beschädigt.
– Fehlende Passfeder zwischen Hinterachse und Hinterrädern.

Abhilfe:

– Getriebe einkuppeln (Bügel Getriebefreilauf). (⇒ 8.13)
– Keilriemen (Getriebe) einhängen. (✗)
- Keilriemen (Getriebe) tauschen. (✗)
- Passfeder montieren. (⇒ 13.9)

Störung:

Starke Vibrationen während des Betriebs.

Mögliche Ursache:

– Das Mähmesser ist durch falsches Schärfen oder durch Beschädigungen unwucht.
– Die Messerschraube ist nicht fest angezogen.
– Die Motorbefestigung ist nicht fest angezogen.
– Keilriemen beschädigt.
– Auswurfkanal verstopft.

Abhilfe:

– Mähmesser erneut schärfen und wuchten bzw. Mähmesser tauschen. (⇒ 13.7)
– Messerschraube unter Beachtung der Drehmomentangabe festziehen. (⇒ 13.7)
- Motorbefestigung festziehen. (✗)
- Keilriemen tauschen. (✗)
– Auswurfkanal reinigen. (✗)

Störung:

Unsauberer Schnitt, Rasen wird nach dem Mähvorgang gelb.

Mögliche Ursache:

– Mähmesser stumpf oder verschlissen.
– Fahrgeschwindigkeit im Verhältnis zu den Mähbedingungen (Schnitthöhe, Rasenbeschaffenheit) zu groß.
– Nicht die maximale Motordrehzahl eingestellt (Gashebel nicht in MAX-Position).
– Mähwerkseinstellung nicht in Ordnung.

– Auswurfkanal verstopft.
– Das Mähwerk ist mit Grasrückständen (Verklebungen an der Innenseite des Mähwerksgehäuses) verschmutzt.
– Mähmesser schärfen oder tauschen (Verschleißgrenzen beachten). (⇒ 13.7)
– Fahrgeschwindigkeit verringern oder höhere Schnitthöhe auswählen.
– Gashebel in MAX-Position stellen. (⇒ 8.2)
- Mähwerkseinstellung prüfen und bei Bedarf das Mähwerk richtig einstellen. (⇒ 13.8)
– Grasfangkorb abnehmen und Auswurfkanal von Grasrückständen befreien.
– Die Innenseite des Mähwerks reinigen.

Abhilfe:

Störung:

Auswurfkanal verstopft.

Mögliche Ursache:

– Mähmesserflügel verschlissen oder beschädigt.
– Mähen von zu hohem oder zu feuchtem Gras.
– Fahrgeschwindigkeit im Verhältnis zur eingestellten Schnitthöhe zu groß.
- Nicht die maximale Motordrehzahl eingestellt (Gashebel nicht in MAX-Position).
– Füllstandssensor falsch eingestellt.

Abhilfe:

– Mähmesser tauschen. (⇒ 13.7)
– Rasen in zwei Mähvorgängen mähen: 1. Mähvorgang mit höchster Schnittstufe,
2. Mähvorgang mit der gewünschten Schnitthöhe.
– Fahrgeschwindigkeit verringern oder höhere Schnitthöhe auswählen.

– Gashebel in MAX-Position stellen. (⇒ 8.2)
– Füllstandssensor einstellen (Schieber ganz herausziehen). (⇒ 8.14)

Störung:

Grasfangkorb wird nicht vollständig befüllt.

Mögliche Ursache:

– Füllstandsensor nicht richtig eingestellt.
– Zu niedrige Schnitthöhe ausgewählt.
– Gras ist zu feucht und dadurch zu schwer, um vom Luftstrom durch den Auswurfkanal in den Grasfangkorb transportiert zu werden.
– Mähmesser ist abgestumpft oder verschlissen.
– Gras ist zu hoch.
– Luftlöcher am Grasfangkorb verstopft (kein Luftdurchlass am Grasfangkorb).
– Auswurfkanal oder Mähwerk (Innenseite) durch angesetzte Grasrückstände verschmutzt (Grasreste vom letzten Mähvorgang).

Abhilfe:

– Füllstandssensor einstellen. (⇒ 8.14)
– Höhere Schnitthöhe auswählen.
– Warten, bis die Rasenfläche trocken ist.
– Mähmesser schärfen oder tauschen. (⇒ 13.7)
– Rasen in zwei Mähvorgängen mähen: 1. Mähvorgang mit höchster Schnittstufe, 2. Mähvorgang mit der gewünschten Schnitthöhe.
– Grasfangkorb säubern (Luftdurchlässe säubern).
– Auswurfkanal oder Mähwerksinnenseite säubern.

Störung:

Füllstandssensor (Grasfangkorb) spricht nicht richtig an.

Mögliche Ursache:

– Füllstandssensor (Grasfangkorb) durch Grasreste verschmutzt.
– Füllstandssensor (Grasfangkorb) nicht richtig eingestellt.
– Fahrgeschwindigkeit zu groß.

Abhilfe:

– Füllstandssensor reinigen und auf Leichtgängigkeit prüfen.
– Füllstandssensor (Grasfangkorb) einstellen. ( 8.14)
– Fahrgeschwindigkeit den Mähbedingungen anpassen (Fahrgeschwindigkeit verringern).

Störung:

Mähmesser schaltet sich nicht ein bzw. dreht sich nicht.

Mögliche Ursache:

– Die Sicherheitseinrichtungen verhindern ein Einschalten des Mähmessers.

– Keilriemen (Mähwerk) verschlissen, ausgehängt oder beschädigt.

Abhilfe:

– Prüfen, ob alle Sicherheitsvoraussetzungen für das Einschalten des Mähmesser erfüllt sind. (⇒ 10.)
– Keilriemen (Mähwerk) prüfen und bei Bedarf tauschen. (✗)

Störung:

Motor stirbt beim Zuschalten des Mähwerks ab.

Mögliche Ursache:

– Benutzer sitzt nicht oder nicht richtig auf dem Fahrersitz.
– Sitzkontaktschalter oder die Kabel sind defekt.
– Grasfangkorbschalter nicht betätigt oder defekt.

Abhilfe:

– Auf den Fahrersitz setzen oder Sitzposition ändern.
– Sitzkontaktschalter oder Kabel reparieren / tauschen. (✗)
– Grasfangkorb oder Deflektor (nicht im Lieferumfang enthalten) montieren oder Grasfangkorbschalter reparieren / tauschen. (*)

Störung:

Verbrennungsmotor stirbt beim Verlassen des Fahrersitzes ab.

Mögliche Ursache:

– Parkbremse nicht eingelegt.
– Mähwerk eingekuppelt (Sicherheitseinrichtung).

Abhilfe:

– Parkbremse vor dem Verlassen des Fahrersitzes einlegen. ( 8.9)
– Mähwerk vor dem Verlassen des Fahrersitzes auskuppeln. ( 8.3)

22. Serviceplan

22.1 Übergabebestätigung

Modell:

Serialnummer:

22.2 Servicebestätigung

Geben Sie diese

Gebrauchsanleitung bei

Wartungsarbeiten Ihrem VIKING

Fachhändler.

Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.

Service ausgeführt am

Datum nächster Service

Dear Customer,

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein (Autriche)

déclarons que les

TÜV Rheinland LGA Products GmbH Tillystraße 2

21. Recherche des pannes

Technische gegevens 247

Afmetingen 248

Defectopsporing 249

17. Milieubescherming

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

verklaren, dat de

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

declara que a máquina

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg
