GEBRUIKSAANWIJZING MR 4082 K VIKING

NL Gebruiksaanwijzing

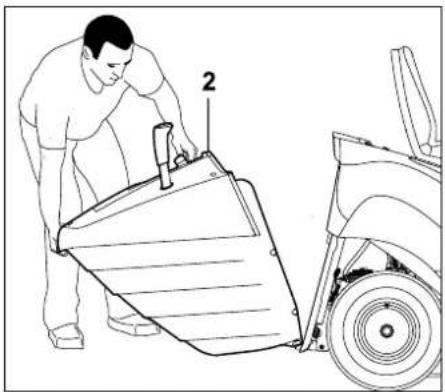

Grasfangkorb entleeren 30

11.8 Grasfangkorb entleeren

Verletzungsgefahr!

Grasfangkorb entleeren

Hartelijk dank voor uw aankoop van een kwaliteitsproduct van de firma VIKING.

Dit product werd volgens de meest moderne procedures en met veel zorg voor kwaliteit gefabriceerd, want wij hebben ons doel pas bereikt als u tevreden bent over uw apparaat.

Neem contact op met uw dealer of met onze verkoopafdeling als u vragen over uw apparaat heeft.

Veel plezier met uw VIKING apparaat.

Dr. Peter Pretzsch

Directeur

1. Inhoudsopgave

Over deze gebruiksaanwijzing 192

Algemeen 192

Instructie voor het lezen van de gebruiksaanwijzing 192

Beschrijving van het apparaat 194

Voor uw veiligheid 195

Algemeen 195

Training – Gebruik van de machine 196

Transport van de zitmaaier 196

Tanken – omgaan met benzine 197

Kleding en uitrusting 197

Vóór het werken 198

Tijdens het werken 198

Onderhoud en reparaties 201

Opslag bij langdurige bedrijfsonderbrekingen 203

Afvoer 203

Toelichting van de symbolen 204

Leveringsomvang 205

Werkzaamheden vóór de eerste ingebruikname 205

Bedieningselementen 205

Contactslot 205

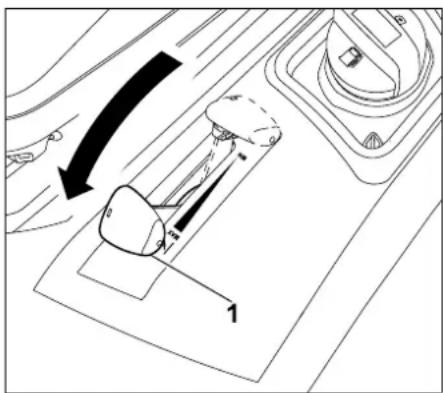

Gashendel met chokefunctie 206

Keuzehendel rijrichting 207

Stuurwiel 207

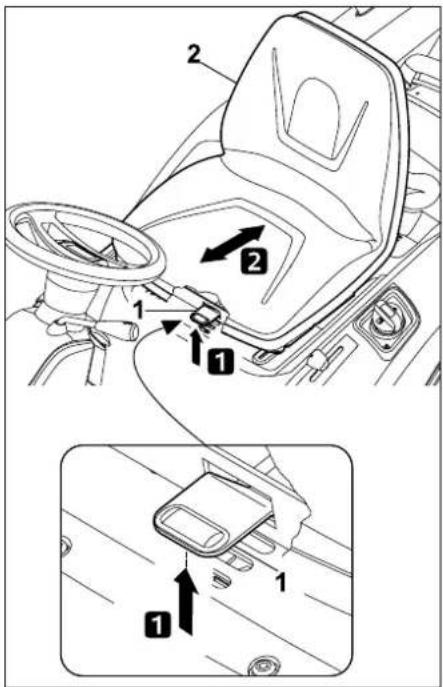

Verstelhendel bestuurdersstoel 207

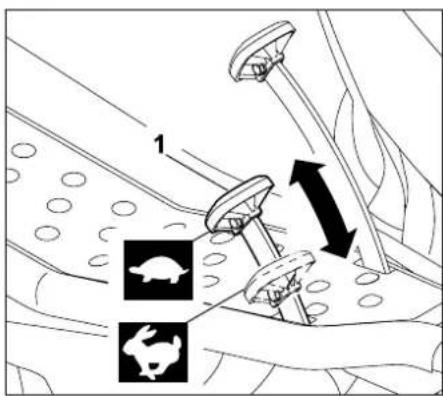

Aandrijfpedaal 208

Rempedaal 208

Handrem 208

Hendel snijhoogteverstelling 209

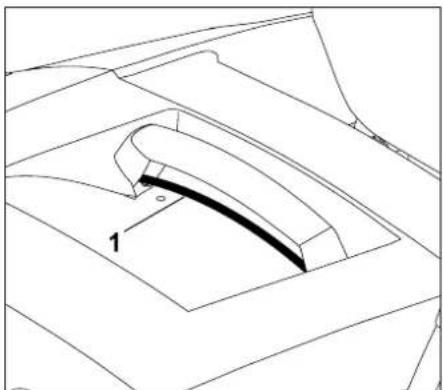

Hendel voor ledigen grasopvangbox 210

Ontgrendelhendel grasopvangbox 210

Hendel voor vrijloop transmissie 211

Peilindicator (grasopvangbox) 211

Aanwijzingen voor werken 212

Veiligheidsvoorzieningen 213

Apparaat in gebruik nemen 214

Brandstof bijtanken 214

Verbrandingsmotor starten 214

Motor uitschakelen 215

Rijden 216

Remmen 216

Snijhoogte instellen 216

Maaien 216

Grasopvangbox ledigen 217

Grasopvangbox wegnemen en vasthaken 218

Trekken van lasten 219

Gebruik op hellingen 220

Oriëntatiehulp 220

Maaiwerk 221

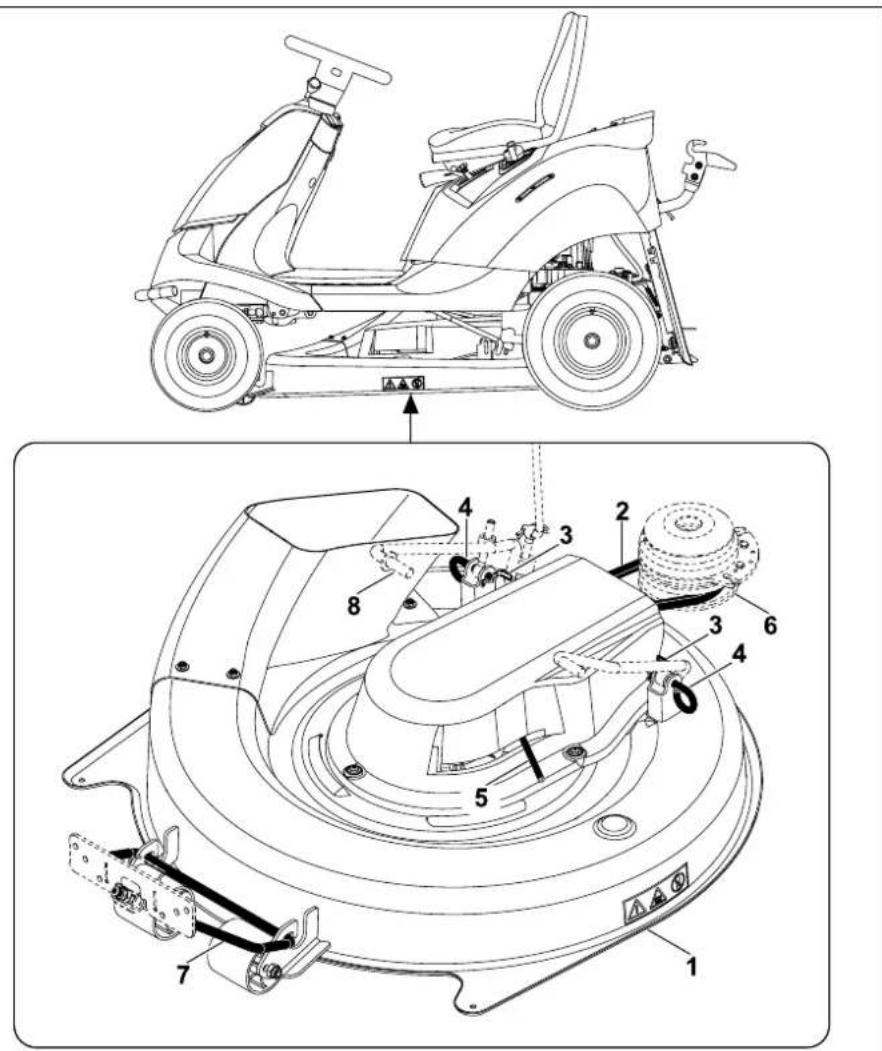

Maaiwerk demonteren 221

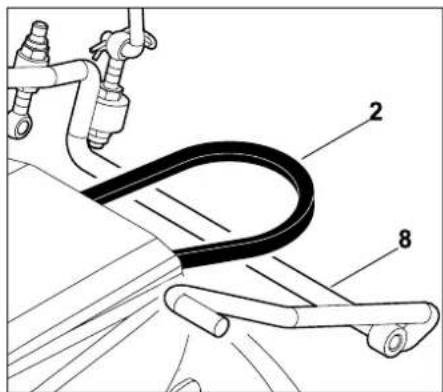

Maaiwerk monteren 223

Onderhoud 226

Onderhoudsschema 226

Smeren 227

Uitwerpkanaal demonteren 227

Uitwerpkanaal monteren 228

Peilindicator (grasopvangbox) reinigen 228

Veiligheidsvoorzieningen controleren 229

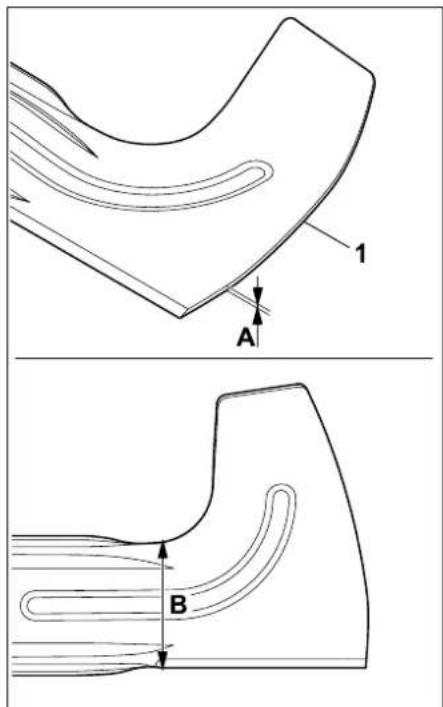

Maaimessen onderhouden 229

Inbouwpositie van het maaiwerk controleren 232

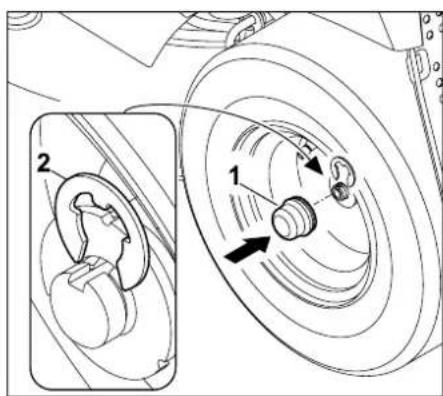

Wielen vervangen 232

Motorafdekking 233

Motoroliepeil controleren 236

Motorolie verversen 236

Motorolie bijvullen 237

Brandstofkraan 237

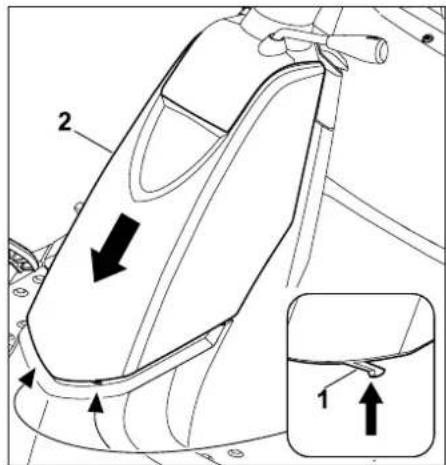

Afdekking van de stuurkolom demonteren 238

Afdekking van de stuurkolom monteren 238

Zekeringen 238

Accu 239

Machine reinigen 241

Verbrandingsmotor 241

Transmissie 242

Opslag 242

Stilleggen bij langere onderbrekingen (bijvoorbeeld winterpauze) 242

Na langere bedrijfspauzes (bijv. winterpauze) 242

Bandenspanning 242

Opbergvak openen en sluiten 243

Transport 243

Standaard reserveonderdelen 244

Accessoires 244

Milieubescherming 245

Slijtage minimaliseren en schade voorkomen 245

CE-conformiteitsverklaring van de fabrikant 246

Onderhoudsschema 251

Leveringbevestiging 251

Servicebevestiging 251

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

VIKING werkt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering zijn daarom voorbehouden.

Op basis van gegevens of afbeeldingen uit dit boekje kunnen bijgevolg geen aanspraken worden gemaakt.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

kijkrichting bij gebruik 'links' en 'rechts' in de gebruiksaanwijzing:

De gebruiker staat achter het apparaat en kijkt in de rijrichting naar voren.

Hoofdstukverwijzing:

naar de desbetreffende hoofdstukken en paragrafen met nadere uitleg wordt met een pijltje verwezen. Het volgende voorbeeld bevat een verwijzing naar een hoofdstuk: (⇒ 2.1)

Markeringen van tekstpassages:

De beschreven aanwijzingen kunnen zoals in de volgende voorbeelden gemarkeerd zijn.

Handelingen waarbij ingrijpen van de gebruiker vereist is:

- Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

– productgebruik bij sport- of wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zijn met één van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen zijn noodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaalde handelingen voorkomen mogelijk of waarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materiële schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing

Informatie voor een beter apparaatgebruik en om een mogelijk oneigenlijk gebruik te vermijden.

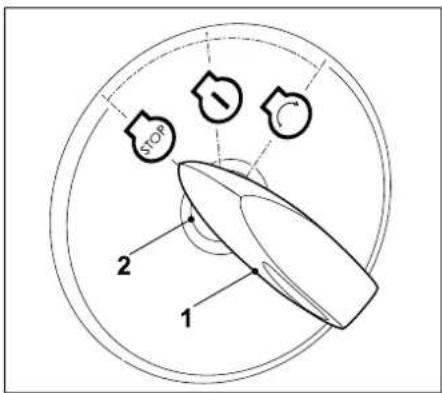

Afbeeldingen met tekstpassages:

Bedieningsstappen met directe verwijzing naar de afbeelding vindt u onmiddellijk na de afbeelding met bijbehorende positienummers.

Voorbeeld:

Contactsleutel (1) in contactslot (2) plaatsen.

Teksten met afbeeldingverwijzing:

Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing.

Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het

desbetreffende tekstgedeelte in de gebruiksaanwijzing.

3. Beschrijving van het apparaat

1 Bestuurdersstoel
2 Stuurwiel
3 Contactslot

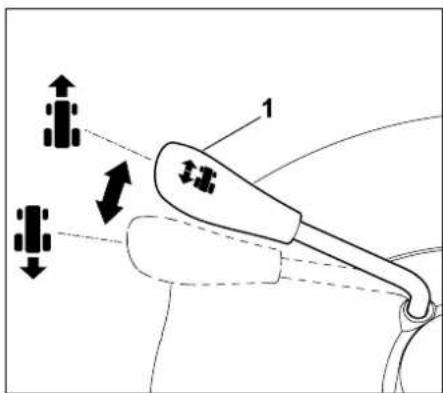

4 Keuzehendel rijrichting (vooruit - achteruit)
5 Afdekking (stuurkolom)

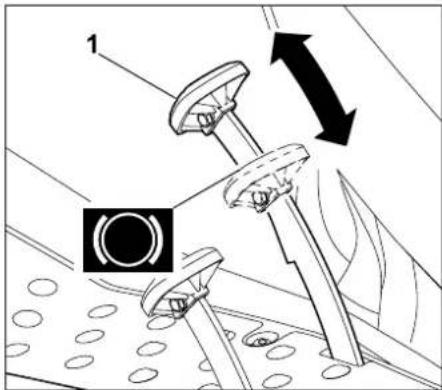

6 Rempedaal
7 Aandrijfpedaal (rijsnelheid)
8 Voorwiel
9 Maaiwerk
10 Achterwiel
11 Schakelaar maaiwerk
12 Verstelhendel bestuurdersstoel
13 Gashendel met chokefunctie

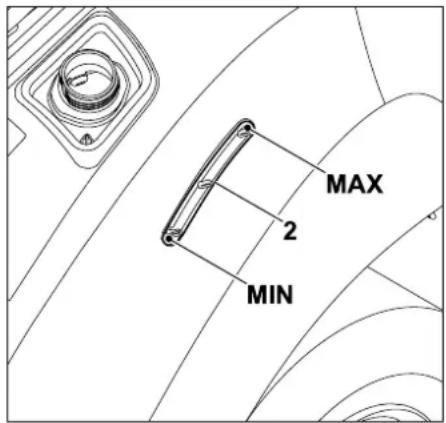

14 Tankindicatie
15 Tankdop
16 Opbergvak
17 Handgreep grasopvangbox met ont-grendelhendel grasopvangbox
18 Grasopvangbox
19 Hendel voor ledigen grasopvangbox

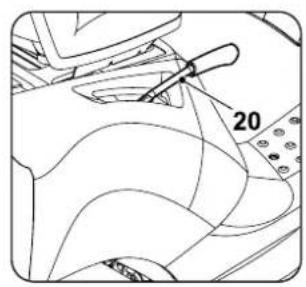

20 Verstelhendel snijhoogte
21 Vulpeilindicator
22 Trekhaak
23 Handrem

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat moeten de voorschriften ter preventie van ongevallen beslist in acht

worden genomen.

Vóór de eerste inbedrijfstelling moet u de hele gebruiksaanwijzing goed doorlezen. Bewaar de

gebruiksaanwijzing voor later gebruik zorgvuldig op een veilige plaats.

Volg de gebruiks- en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor.

Deze veiligheidsmaatregelen zijn onontbeerlijk voor uw veiligheid, maar deze opsomming is niet uitputtend. Gebruik het apparaat altijd verstandig en met verantwoordelijkheidsgevoel, en denk erom dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Leen het apparaat inclusief accessoires alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn. De gebruiksaanwijzing is onderdeel van het apparaat en moet altijd worden meegegeven.

Kinderen of jongeren onder 16 jaar mogen de machine niet gebruiken. De minimumleeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen.

Dit apparaat mag niet worden gebruikt door personen (met name kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of door personen zonder ervaring en/of zonder kennis, tenzij deze personen onder toezicht staan van iemand die voor hun veiligheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen. Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen.

Gebruik het apparaat alleen als u uitgerust bent en een goede lichamelijke en geestelijke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kunt werken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden, mag niet met het apparaat worden gewerkt.

Let op – Gevaar voor ongevallen!

De zitmaaier is alleen voor het maaien van gras bestemd. Een andere toepassing is niet toegestaan.

De machine kan met originele accessoires van VIKING worden uitgerust. Hierdoor kan de machine ook voor andere toepassingen worden gebruikt. Voor nadere informatie verwijzen wij u naar uw VIKING vakhandelaar.

Om persoonlijk letsel van de gebruiker of andere personen te vermijden, mag de machine bijvoorbeeld niet worden gebruikt voor (onvolledige opsomming):

– het snoeien van rankgewas,
- het hakselen en verkleinen van boom- en struikafval,
- het schoonmaken van voetpaden (opzuigen, wegblazen),
- sneeuwruimen met behulp van het maaiwerk,

– gazononderhoud op dakbeplantingen,
- het egaliseren van bodemoneffenheden, zoals molshopen,
— het transporteren van maaigoed, buiten de in de daarvoor bedoelde grasopvangbox.

U mag met de machine niet aan het verkeer deelnemen.

Het vervoer van personen (met name van kinderen) en dieren is niet toegestaan.

Voorwerpen mogen niet op de machine maar uitsluitend met behulp van een door VIKING goedgekeurde aanhanger (accessoire) worden vervoerd. De laadgrenzen moeten worden aangehouden. (⇒ 11.10)

Bij het gebruik op openbare terreinen, parken, sportvelden, langs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

De machine mag niet worden gebruikt bij sport- en wedstrijdevenementen.

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalve vakkundige montage van accessoires en combi-apparaten die door VIKING zijn goedgekeurd. Bovendien heeft dit tot gevolg, dat uw garantie vervalt. Neem voor informatie over goedgekeurde accessoires en combi-apparaten contact op met uw VIKING vakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen, het toerental van de verbrandingsmotor of de rijsnelheid wordt veranderd, is verboden.

Opgelet! Gevaar voor de gezondheid door trillingen! Een overmatige belasting door trillingen kan schade aan de

bloedsomloop en het zenuwstelsel veroorzaken, vooral bij personen met circulatiestoornissen. Raadpleeg een arts wanneer er symptomen optreden die door de trillingen zouden kunnen zijn veroorzaakt.

Deze symptomen treden voornamelijk op bij de vingers, handen of polsen en zijn bijvoorbeeld (onvolledige opsomming):

• gevoelloosheid,
• pijn,
• slappe spieren,
• huidverkleuringen,
• onaangenaam kriebelen.

4.2 Training – Gebruik van de machine

Maak uzelf vertrouwd met de bedieningselementen en stelelementen en met het gebruik van het apparaat. De gebruiker moet weten hoe het gereedschap en de verbrandingsmotor van het apparaat snel kunnen worden gestopt.

De machine mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd zijn. Elke gebruiker moet vóór de eerste ingebruikname vragen om een deskundige en praktische instructie. De verkoper of een andere deskundige moet aan de gebruiker uitleggen, hoe hij veilig met de machine kan werken.

Bij deze instructie moet de gebruiker er vooral op worden gewezen,

• dat hij tijdens het werken met de machine uiterst zorgvuldig en geconcentreerd te werk gaat.
  – dat het gebruik van de rem niet helpt om een zitmaaier die van een helling afglijdt, onder controle te krijgen.

De oorzaken voor het verlies van controle over de zitmaaier kunnen onder andere zijn:

– onvoldoende grip van de wielen,
- te snel rijden,
– onjuist remmen,
- ondeskundig gebruik (o.a. sportevenementen),
- ontoereikende kennis van eventuele gevolgen die met de bodemgesteldheid samenhangen, met name op een helling (zie onder hoofdstuk "Voor uw veiligheid", kopje "Werken op hellingen"),
- onjuist vasthaken van lasten en slechte verdeling van de last.

4.3 Transport van de zitmaaier

De zitmaaier kan door het eigen gewicht zware kneuswonden veroorzaken. Ga bij het laden en lossen van de zitmaaier tijdens het transport in een voertuig of aanhangwagen met grote voorzichtigheid te werk.

Deze zitmaaier mag niet worden gesleept. Gebruik voor het transport op de openbare weg een geschikt voertuig of een geschikte aanhanger.

De zitmaaier moet bij het transport op een laadvlak worden bevestigd, zoals in deze gebruiksaanwijzing beschreven staat. Ook moet de handrem worden aangetrokken. (⇒ 14.)

Voor het transport moet de aandrijving van het maairnes resp. de combi-machines worden losgekoppeld.

Houd u bij het transport van het apparaat aan de plaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

Het apparaat, vooral de verbrandingsmotor en geluiddemper, na het laden en voor verder transport volledig laten afkoelen. Het laadvlak en de omgeving van de geluiddemper en verbrandingsmotor dienen tijdens het transport vrij te worden gehouden van brandbare materialen zoals stro, bladeren of gedroogde grasresten.

4.4 Tanken – omgaan met benzine

Levensgevaarlijk!

Benzine is giftig en in hoge mate ontvlambaar.

Bewaar de brandstof uitsluitend in geschikte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans altijd goed erop en draai de doppen stevig vast. Om veiligheidsredenen moeten defecte afsluitingen worden vervangen.

Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken!

Tank alleen in de buitenlucht en rook niet tijdens het tanken.

Schakel de verbrandingsmotor voor het bijtanken uit en laat deze afkoelen.

De benzine moet vóór het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hete machine mag de tankdop niet worden geopend en mag er geen benzine worden bijgevuld.

Tankdop voorzichtig en langzaam openen. Wacht de drukcompensatie af en verwijder pas daarna de tankdop helemaal.

Gebruik voor het bijtanken een geschikte trechter of een vulpijp, zodat er geen brandstof op de verbrandingsmotor en de behuizing of het gazon kan uitstromen.

Vul de brandstoftank niet geheel, maar slechts tot ca. 4 cm onder de rand van de vulpijp, zodat de brandstof ruimte heeft om uit te zetten.

Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor niet voordat de benzinedampen zijn verdampt (droog vegen).

Gemorste brandstof moet meteen worden afgeveegd.

Verwissel van kleding als er benzine op is gemorst.

De tankdop moet elke keer na het tanken goed worden geplaatst en vastgeschroefd. De machine mag niet zonder vastgeschroefde originele tankdop worden gebruikt.

Om veiligheidsredenen moet u de brandstofleiding, brandstoftank, tankdop en aansluitingen regelmatig op beschadigingen, veroudering (scheuren), een stevige bevestiging en lekkages

controleren en zo nodig vervangen (neem contact op met een vakhandelaar, VIKING raadt de VIKING vakhandelaar aan).

Als de tank moet worden geleegd, moet dit in de buitenlucht worden uitgevoerd.

Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te slaan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding kunnen komen om eruit te drinken.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen kunnen met open vuur of vonken in aanraking komen en ontbranden.

Zet de machine en de brandstoftank niet in de buurt van verwarmingen, warmtestralers, lasapparaten en andere warmtebronnen. Explosiegevaar!

4.5 Kleding en uitrusting

Draag tijdens werkzaamheden altijd stevige schoenen met grip. Werk nooit op blote voeten of eld op sandalen.

De machine mag alleen met een lange broek en nauwe kleding aan in gebruik worden genomen.

Draag nooit losse kledingstukken die aan draaiende onderdelen (bedieningshendel) kunnen blijven hangen – ook geen sieraden, geen stropdassen en geen sjaals.

Bij onderhouds- en reinigingswerkzaamheden en tijdens het vervoer van de machine ook telkens stevige

handschoenen dragen en lang haar samenbinden en bedekken (hoofddoek, muts enz.).

Bij het slijpen van het maaimes moet altijd een geschikte veiligheidsbril worden gedragen.

4.6 Vóór het werken

Het moet duidelijk zijn, dat er alleen personen met het apparaat werken die de gebruiksaanwijzing kennen.

Controleer het complete terrein waarop de machine wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen die door de machine omhoog kunnen worden geslingerd. Hindernissen (b.v. boomstronken, wortels) kunnen in het hoge gras eenvoudig over het hoofd worden gezien.

Markeer daarom vóór het maaien alle in het gazon verborgen vreemde voorwerpen (hindernissen) die niet verwijderd kunnen worden.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht.

Controleer het brandstofsysteem vóór ingebruikname van het apparaat op lekkage, met name de zichtbare onderdelen, zoals bijv. tank, tankdop, slangverbindingen. Verbrandingsmotor bij lekkage of schade niet starten – Brandgevaar!

Apparaat vóór ingebruikname door vakhandelaar laten repareren.

Vervang voordat u de machine gebruikt defecte geluiddempers en alle andere versleten en beschadigde delen.

Onleesbare of beschadigde waarschuwingsaanwijzingen op de machine moeten worden vervangen. Stickers en alle verdere vervangingsonderdelen zijn verkrijgbaar bij uw VIKING vakhandelaar.

Gebruik de machine nooit met beschadigde of ontbrekende veiligheidsvoorzieningen.

Op het maaiwerk moet steeds de vastgeschroefde uitwerpnippel (uitwerpkanaal op maaiwerk) goed gemonteerd zijn. Deze mag niet beschadigd zijn en zo nodig door een vakman worden vervangen.

Controleer de werking van de rem voor elke inbedrijfstelling. (⇒ 8.8)

Controleer vóór elk gebruik:

- of het snijgereedschap en de complete snijeenheid (maaimes, messenkoppeling, messenrem, bevestigingsbout, maaiwerkbehuizing) in onberispelijke staat zijn. Er moet vooral worden gecontroleerd op veilige montage, schade en slijtage.

– of de tankdop stevig vastgeschroefd is.

- of de tank en de brandstofvervoerende delen en de tankdop in onberispelijke staat zijn.

- of de veiligheidsvoorzieningen in onberispelijke staat zijn en goed werken.

- of de banden (luchtdruk, beschadigingen, slijtage) en het frame in onberispelijke staat zijn. De schroefverbindingen moeten op correcte montage worden gecontroleerd. Alle

onderhoudswerkzaamheden die in het onderhoudsschema worden vermeld onder de rubriek "Vóór het in bedrijf nemen" moeten in elk geval worden uitgevoerd. (⇒ 13.1)

Neem eventueel contact op met een vakhandelaar. VIKING beveelt u de VIKING vakhandelaar aan.

4.7 Tijdens het werken

Werk nooit als er personen (in het bijzonder kinderen) of dieren in de buurt zijn. Let erop, dat gras nooit in de richting van

derden wordt uitgeworpen.

Werk niet met het apparaat bij regen, onweer en met name niet bij blikseminslaggevaar.

Uitlaatgassen:

Levensgevaar door vergiftiging! Stop onmiddellijk met werken bij misselijkheid, hoofdpijn, zichtstoornissen (b v. blikvernauwing), slecht horen, duizeligheid of een verminderd concentratievermogen. Deze symptomen kunnen onder andere door een te hoge concentratie uitlaatgassen worden veroorzaakt.

Het apparaat genereert giftige uitlaatgassen zodra de verbrandingsmotor is ingeschakeld. Deze gassen

bevatten giftig koolmonoxide, een kleuren reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werking worden gezet.

De uitlaatgassen van de verbrandingsmotor worden voor het linker achterwiel afgegeven. Tijdens het maaien met het apparaat moet erop worden gelet, dat dit gedeelte steeds schoon blijft en nooit wordt afgedekt, zodat de uitlaatgassen niet opstuwen.

Starten:

De machine mag alleen vanuit de bestuurdersstoel worden gestart.

Start de machine op een vlakke ondergrond, niet op een helling.

De verbrandingsmotor mag alleen in een goed geventileerde werkruimte worden gestart, vooral in garages moet op voldoende beluchting worden gelet.

Voordat u de verbrandingsmotor start, koppelt u het snijgereedschap, de combiapparaten en de aandrijving los en trapt u het rempedaal krachtig in.

Houd bij het starten altijd voldoende afstand tussen uw voeten en het snijgereedschap.

Start de verbrandingsmotor nooit door kortsluiten van de klem van de startmotor. Bij het overbruggen van het normale schakelcircuit van de startmotor kan de zitmaaier plotseling in beweging komen.

Start de verbrandingsmotor nooit wanneer u benzinelucht ruikt – explosiegevaar!

Werken:

Let op – Kans op letsel!

Let op het werkbereik van het maaiimes. Houd handen of voeten nooit tegen of onder draaiende onderdelen. Raak het ronddraaiende maaiimes

Blijf altijd uit de buurt van de uitwerpopening. Houd altijd voldoende veiligheidsafstand in acht.

Werk alleen bij daglicht of bij goede kunstverlichting.

Bij het rijden buiten het gazon of wanneer er niet wordt gemaid, moet het maaiimes worden losgekoppeld en moet het maaiwerk in de hoogste snijstand worden gezet.

U moet om in het gras verborgen voorwerpen heenrijden (beregeningsinstallaties, palen, waterkranen, fundamenten, stroomkabels etc.). Rijd nooit expres over dergelijke voorwerpen heen.

Bij het werken met extra combi-apparaten wordt aanbevolen het maaiwerk en het uitwerpkanaal te demonteren – zie gebruiksaanwijzing van de combi-apparaten.

Houd het stuurwiel tijdens het rijden altijd met beide handen vast. Voorzichtigheid is met name bij het rijden op gazons en andere oneffen terreinen geboden, omdat het stuurwiel bij het rijden in putten, over heuvels en bij schokken

enz. vanzelf kan verdraaien.

Gevaar voor letsel aan handen en vingers!

Wanneer er tijdens het werken een defect aan de tank, de tankdop of aan brandstofvervoerende onderdelen (brandstofleidingen) wordt vastgesteld, moet de verbrandingsmotor meteen worden uitgeschakeld. Neem vervolgens contact op met een vakhandelaar. VIKING beveelt de VIKING vakhandelaar aan.

Let op kuilen (gaten) in het terrein en andere onzichtbare gevaarlijke plekken. Hindernissen kunnen in het hoge gras eenvoudig over het hoofd worden gezien.

Rijd steeds met een gepaste snelheid.

Ga met name voorzichtig te werk op onoverzichtelijke plekken, bosjes, bomen en andere hindernissen waarachter zich personen, met name kinderen, of dieren kunnen bevinden.

Stop de zitmaaier meteen en schakel de maaimessen uit wanneer er iemand binnen het maaibereik komt.

Houd de zone vóór het voertuig voortdurend in de gaten. Let op hindernissen om deze tijdig te kunnen ontwijken.

Controleer voordat u achteruit rijdt altijd de zone achter de zitmaaier en koppel indien aanwezig het combi-apparaat los. Maai nooit achteruit als dit niet beslist noodzakelijk is. Wees bij het achteruit rijden bijzonder voorzichtig en controleer voorafgaand aan het maaien het gehele gebied achter de zitmaaier grondig.

Laat als u met een groep aan het werk bent, de anderen steeds tijdig weten wat u van plan bent. Neem de veiligheidsafstand in acht!

Verlaag steeds de rijsnelheid voordat u van richting verandert, zodat u altijd de machine onder controle houdt en de zitmaaier ook niet kan kantelen.

Let bij het werken in de buurt van wegen en bij het oversteken van verkeerswegen op andere verkeersdeelnemers.

Wees bijzonder voorzichtig bij het maaien in de buurt van wegen, fietspaden en wandelpaden. Weggeslingerde onderdelen kunnen ernstig letsel en zware schade tot gevolg hebben.

Ledig de grasopvangbox uitsluitend vanaf de bestuurdersstoel.

Schakel vóór het ledigen van de grasopvangbox het maairnes altijd uit en wacht totdat het mes stil staat.

Wanneer de zitmaaier met combi-apparaten wordt gebruikt, moeten steeds de meegeleverde aanwijzingen en veiligheidsvoorschriften worden gevolgd.

Schakel de aandrijving uit, schakel de verbrandingsmotor uit en wacht tot het maaiimes volledig stilstaat, trek de handrem aan en verwijder de contactsleutel:

• voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert,
• voordat u de zitmaaier gaat controleren, reinigen of eraan gaat werken,

• als het maairmes een vreemd voorwerp heeft geraakt. Zoek naar beschadigingen aan de machine en aan het snijgereedschap en laat de vereiste reparaties uitvoeren voordat u de machine opnieuw start,

• als het apparaat abnormaal hard begint te trillen. De robotmaaier moet onmiddellijk worden gecontroleerd.

• bij het achterlaten of het transport van het apparaat.

Schakel de verbrandingsmotor uit en wacht totdat het maairnes geheel stil staat:

– vóór het bijvullen van brandstof,
- vóór het afhaken van de grasopvangbox.

Werken op hellingen:

Op hellingen gebeuren vaak ongevallen doordat men de controle over de machine verliest of doordat deze omvalt. Dit kan leiden tot ernstig of zelfs dodelijk letsel.

Er bestaat geen "veilige" helling. Bij het rijden op met gras begroeide hellingen is bijzondere opmerkzaamheid vereist.

Om veiligheidsredenen mag het apparaat niet op hellingen steiler dan 10° (17,6 %) worden gebruikt. Kans op letsel!

Een stijging van de helling van 10° betekent een verticale stijging van 17,6 cm bij een horizontale lengte van 100 cm.

max. 10° 17,6 100

Voor gegarandeerd voldoende smering van de verbrandingsmotor moeten bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing verbrandingsmotor in acht worden genomen.

Wanneer u de helling niet achterwaarts omhoog kunt rijden of als u niet zeker bent, is het aan te raden om de helling niet op te rijden.

Start of stop bij voorkeur niet op hellingen.

Gebruik de machine niet op plekken zoals hellingen of sloten waar deze kan kantelen of wegglijden. De kans op kantelen of wegglijden wordt groter naarmate de ondergrond losser of vochtiger is.

Rijd op hellingen altijd in de lengterichting. Bij het dwars rijden is er meer kans op kantelen.

Wijzig bij ritten op hellingen niet abrupt de snelheid of de richting. Voor het maaien onder zulke omstandigheden dient de zitmaaier voorzichtig, rustig en gelijkmatig te worden bediend.

Verander op hellingen niet van richting. Keer op hellingen alleen wanneer dit onvermijdelijk is; rijd indien mogelijk langzaam en in brede bogen bergafwaarts.

Maai geen nat gras, vooral niet op hellingen, omdat de wielen op nat gras minder grip hebben. De zitmaaier kan dan wegglijden en is niet meer onder controle te houden.

Bij het rijden op hellingen mag de transmissie niet via de vrijloop van de transmissie worden ontgrendeld.

Wees bij het bedienen van combi- machines uiterst voorzichtig (andere gewichtsverdeling op de machine).

Wanneer de wielen doorschieten of wanneer het voertuig bij het rijden op een helling bergopwaarts blijft steken, moet het maaiimes of het combi-apparaat worden uitgeschakeld. Verlaat vervolgens de helling door langzaam recht bergafwaarts naar beneden te rijden.

Probeer de zitmaaier nooit te stabiliseren door een voet op de grond te zetten.

Het gewicht van de grasopvangbox verhoogt de kans op kantelen, vooral als de box vol is.

De grasopvangbox nooit op een schuine ondergrond ledigen of optillen.

Trekken van lasten:

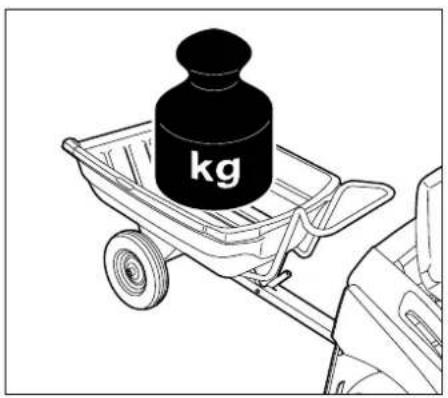

Wees bij het trekken van lasten bijzonder voorzichtig om het gevaar van ernstig of zelfs dodelijk letsel door het kantelen van de zitmaaier te voorkomen.

Gebruik voor het transporteren van voorwerpen uitsluitend door VIKING goedgekeurde accessoires. Het transport op de zitmaaier, in of op de grasopvangbox is niet toegestaan.

Gebruik voor het trekken van lasten uitsluitend de trekhaak. Lasten mogen nooit op de asbehuizing of op een andere plek boven de trekhaak worden bevestigd.

Zie voor gegevens over de treklast en het draagvermogen het hoofdstuk "Trekken van lasten". (⇒ 11.10)

Overschrijden van de aangegeven last is gevaarlijk en kan schade aan het apparaat (verbrandingsmotor, transmissie enz.) tot gevolg hebben.

De lasten moeten bij het transporteren op hellingen zodanig worden aangepast dat een veilige bediening van de zitmaaier (bijv. remmen, van richting veranderen, wegrijden) nog altijd gegarandeerd is.

Controleer of de lasten deskundig en stevig zijn bevestigd. Voor het bevestigen van lasten moeten transportbanden worden gebruikt.

Verdeel de last gelijkmatig.

De overeenkomstige extra gewichten (accessoire) gebruiken wanneer het in de gebruiksaanwijzing van het toestel wordt beschreven.

Neem geen korte bochten. Wees uitermate voorzichtig bij het achteruitrijden.

Wijzig de snelheid of de richting niet abrupt.

Stoppen en uitschakelen:

De zitmaaier mag uitsluitend op een vlakke ondergrond worden uitgeschakeld.

Controleer of de zitmaaier volledig stil staat voordat u van de zitmaaier af stapt.

STOP

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Vóór het verlaten van de bestuurdersstoel het maairnes of de aandrijving naar de combi-apparaten uitschakelen, het maaiwerk en alle combi-apparaten laten zakken, alle stuurhendels in de neutrale standen zetten, de handrem aantrekken, de verbrandingsmotor uitschakelen en de contactsleutel eruit trekken.

Bewaar de contactsleutel zodanig dat uitsluitend bevoegde personen er toegang toe hebben.

4.8 Onderhoud en reparaties

Zet het apparaat voorafgaand aan reinigings-, instel-, reparatie- en

onderhoudswerkzaamheden op een stevige, vlakke ondergrond, trek de

handrem aan, schakel de verbrandingsmotor uit en laat deze afkoelen en trek de contactsleutel eruit.

Voor werkzaamheden rondom de verbrandingsmotor, het uitlaatspruitstuk en de geluiddemper eerst het apparaat laten afkoelen – ook bij alle onderhoudswerkzaamheden aan het maaiwerk. De temperaturen kunnen tot 80°C en meer oplopen. Kans op brandwonden!

Reiniging:

Na het gebruik moeten de complete zitmaaier en de combi-apparaten worden gereinigd. Verwijder in elk geval alle grasresten omdat het vocht in het gras na verloop van tijd beschadigingen veroorzaakt.

VIKING raadt het gebruik van een hogedrukreiniger af. (⇒ 13.19)

Rijd voor het reinigen (bijv. van het frame van de zitmaaier) nooit dicht langs een rand of een sloot.

Om brandgevaar te voorkomen, moet u de verbrandingsmotor, de koelvinnen, het accuvak, het gedeelte rondom de tank en de uitlaat vrij houden van gras, bladeren of uitstromende olie (vet).

Reinig steeds de grasopvangbox.

Onderhoudswerkzaamheden:

Er mogen alleen onderhoudswerkzaamheden worden uitgevoerd die in deze gebruiksaanwijzing worden vermeld. Alle andere werkzaamheden dient u door uw vakhandelaar te laten uitvoeren. Neem altijd contact op met uw vakhandelaar als u niet over de vereiste kennis en gereedschappen beschikt.

VIKING raadt aan

onderhoudswerkzaamheden en reparaties uitsluitend door de VIKING vakhandelaar te laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door VIKING zijn toegelaten of technisch gelijkwaardige delen, anders is er kans op ongevallen met letsel of schade aan het apparaat. Neem bij vragen contact op met een vakhandelaar.

Originele VIKING gereedschappen, accessoires en vervangingsonderdelen zijn wat betreft hun eigenschappen optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele VIKING vervangingsonderdelen zijn herkenbaar aan het VIKING onderdeelnummer, het VIKING logo en eventueel het VIKING symbool op de onderdelen. Op kleine onderdelen kan ook alleen het teken staan.

De zitmaaier en alle combi-machines moeten een keer per jaar door een vakhandelaar worden geïnspecteerd. (⇒ 13.1)

Houd waarschuwings- en instructiestickers altijd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw VIKING vakhandelaar door nieuwe originele stickers worden vervangen. Let er bij het vervangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel van dezelfde stickers is voorzien.

Om veiligheidsredenen moeten brandstofvervoerende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geïnspecteerd en indien nodig door een erkende monteur worden vervangen (VIKING raadt de VIKING vakhandelaar aan).

Voorafgaand aan werkzaamheden aan of in de buurt van elektrische componenten moet de minkabel (−) op de accu worden losgekoppeld.

De machine is met talloze veiligheidsvoorzieningen uitgevoerd. Deze voorzieningen mogen niet worden verwijderd of gemodificeerd (bijv. overbrugd) en moeten regelmatig worden geïnspecteerd. Werkzaamheden aan de veiligheidsvoorzieningen mogen uitsluitend door een erkende monteur worden uitgevoerd. VIKING beveelt u hiervoor de VIKING vakhandelaar aan.

Zorg voor een veilig gebruik van de machine dat alle moeren, bouten en schroeven, met name de mesbevestigingsbout, goed zijn vastgedraaid.

Om veiligheidsredenen moeten versleten of beschadigde onderdelen meteen worden vervangen.

Controleer regelmatig of de grasopvangvoorziening (bijv. grasopvangbox, uitwerpkanaal) versleten of beschadigd is of niet goed meer werkt.

Vanwege het gewicht van de zitmaaier is bij werkzaamheden onder de machine grote voorzichtigheid geboden. Neem daarom contact op met uw vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan. Deze beschikt over een werkput of een hydraulische werkbrug.

Controleer of de voor- en achterwielen goed vastzitten.

Houd de zitmaaiers en de combi-apparaten voortdurend in onberispelijke staat, alle veiligheidsvoorzieningen moeten aanwezig en in onberispelijke staat zijn.

Controleer of de banden voldoende spanning hebben. De in de gebruiksaanwijzing vermelde bandenspanning mag niet worden overschreden.

Werk aan de maaimessen uitsluitend met dikke werkhandschoenen en met de uiterste voorzichtigheid.

Controleer de werking van de rem met regelmatige korte tussenpozen en laat eventueel de vereiste instellingen of onderhoudswerkzaamheden door een erkende vakhandelaar uitvoeren. VIKING beveelt u de VIKING vakhandelaar aan.

Elektrisch systeem en accu:

Ter voorkoming van vonkvorming als gevolg van kortsluiting moet steeds eerst de minkabel (−) op de accu worden losgekoppeld en als laatste weer erop worden aangesloten.

Rook bij ongeacht welke werkzaamheden aan de accu nooit. Houd vonken, open vuur en andere warmtebronnen ver

van de accu.

Bij het gebruik van startkabels is bijzondere voorzichtigheid geboden. Neem de desbetreffende instructies in acht ter voorkoming van schade aan de zitmaaier (in elk geval de starter maximaal 10 seconden ingedrukt houden). (⇒ 11.2)

Voor het opladen van de accu met behulp van een ander laadsysteem moeten de aanwijzingen in het hoofdstuk "Accu laden" worden opgevolgd. (⇒ 13.18)

Open nooit de accu en laat deze niet vallen.

Laad de accu altijd op in een gesloten, goed geventileerde, droge en tegen weersinvloeden beschermde ruimte.

Sluit de aansluitingen van de accu niet kort.

Vervormde of defecte (lekkende) accu's mogen niet meer worden gebruikt en moeten worden vervangen en milieuvriendelijk worden afgevoerd. Neem de nationale voorschriften in acht.

Bij defecte accu's kan vloeistof uitlekken. Voorkom aanrakingen met de huid! Bij onbedoeld contact met water afspoelen. Indien de vloeistof in aanraking komt met de ogen, spoelt u deze eerst met water en consulteert u een arts. Uitstromende accuvloeistof kan huidirritatie, brandwonden en bijtende plekken veroorzaken.

Inspecteer de aansluitkabels op de accu regelmatig visueel op beschadigingen. Laat beschadigde kabels vervangen door een erkende monteur.

De zekeringen mogen nooit worden overbrugd. Plaats nooit een zekering met een andere dan de voorgeschreven capaciteit (ampère).

4.9 Opslag bij langdurige bedrijfsonderbrekingen

Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimte plaatst.

Bewaar de zitmaaier met een lege tank en de brandstofvoorraad in een afsluitbare en goed geventileerde ruimte.

Bewaar de machine nooit met benzine in de tank in binnenruimtes waar eventuele benzinedampen met open vuur of vonken in aanraking kunnen komen.

Als de tank moet worden afgetapt (b v. stilleggen voor de winterpauze), mag de brandstoftank uitsluitend in de open lucht worden geledigd (tank b v. in de open lucht leegrijden door de verbrandingsmotor te laten draaien).

Sla het apparaat in een veilige staat op.

De contactsleutel moet er altijd worden uitgehaald en op een veilige plek worden bewaard om het onbevoegd of ondeskundig gebruik door kinderen en andere personen te voorkomen.

Reinig de zitmaaier voor het opslaan (bijv. winterpauze) grondig. Droge grasresten en bladeren in de buurt van de geluiddemper kunnen ontbranden. Gevaar voor ontbranding!

Laat het apparaat volledig afkoelen voor dat u het bedekt.

Verricht voor het opslaan alle noodzakelijke onderhoudswerkzaamheden (o.a. smeren). (⇒ 13.1)

Wanneer de zitmaaier gedurende langere tijd buiten werking wordt gesteld, moeten de accukabels worden losgekoppeld. VIKING raadt aan de accu te demonteren en deze volledig opgeladen in een droge en afgesloten ruimte op te slaan. (⇒ 13.18)

Beveilig accu's tegen gebruik door onbevoegden (bijv. kinderen).

4.10 Afvoer

Afvalproducten zoals verbruikte olie of brandstof, verbruikte smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zijn slecht voor mensen en dieren en kunnen het milieu beschadigen en moeten derhalve deskundig worden afgevoerd.

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. VIKING beveelt u de VIKING vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de daarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval wordt verwerkt. Verwijder ter voorkoming van ongevallen in het bijzonder de contactsleutel, de accu en de bougiekabel aan de verbrandingsmotor.

Kans op letsel door het maaimes! Laat ook een oude zitmaaier aan het eind van de levensduur nooit zonder toezicht staan. Bewaar de machine en in het bijzonder het maaimes altijd buiten het bereik van kinderen.

De accu moet gescheiden van de machine worden afgevoerd. Zorg dat accu's veilig en milieuvriendelijk worden afgevoerd.

5. Toelichting van de symbolen

Opgelet!

Lees vóór ingebruikname de gebruiksaanwijzing en de veiligheidsinstructies en volg deze op.

Gevaar voor letsel!

Vóór alle werkzaamheden aan het snijgereedschap en onderhouds- en reinigingswerkzaamheden de contactsleutel eruit trekken.

Opgelet!

Afstand houden.

Opgelet!

Houd bij een draaiende verbrandingsmotor rekening met wegslingerende onderdelen – werk met een grasopvangbox of een deflector (accessoire).

Gevaar voor letsel!

Rijd of maai niet op hellingen van meer dan 10° (17%).

Kans op kantelen!

Gevaar voor letsel!

Rijd of maai niet in de lengterichting op hellingen van meer dan 10° (17%).

Kans op kantelen!

Gevaar voor letsel!

Houd andere personen uit de gevarenzone.

Kom bij een draaiende verbrandingsmotor nooit binnen het werkbereik van het maaimes.

Kans op letsel!

Maaiwerk niet betreden.

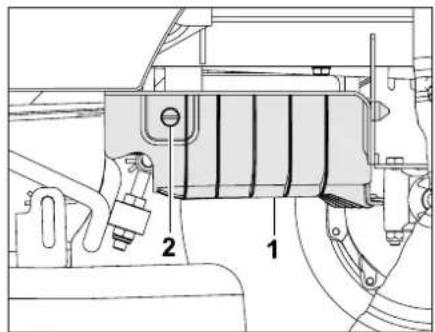

Kans op brandwonden!

Hete oppervlakken niet aanraken. Onderdelen van verbrandingsmotoren, met name geluiddempers, worden extreem heet.

6. Leveringsomvang

Omschrijving st.

• Basisapparaat 1
• Contactsleutel 2
• Grasopvangbox 1
• Gebruiksaanwijzing 1
• Gebruiksaanwijzing motor 1
• Bijlage accu 1

7. Werkzaamheden vóór de eerste ingebruikname

• Motoroliepeil controleren. (⇒ 13.11)
- Brandstof bijtanken. (⇒ 11.1)
- Brandstofkraan openen. (⇒ 13.14)
- Bandenspanning optimaliseren. (⇒ 13.25)

8. Bedieningselementen

8.1 Contactslot

Aanwijzing

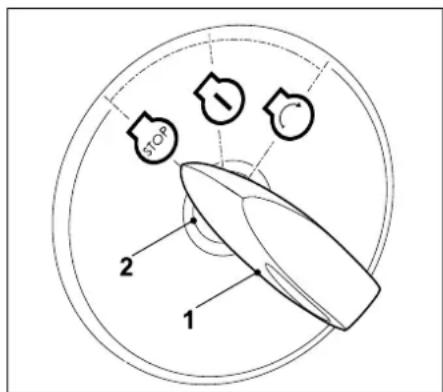

De contactsleutel kan alleen worden ingestoken en uitgetrokken in de stand verbrandingsmotor uit (STOP). Het contactslot mag alleen met de passende contactsleutel worden bediend. Gebruik nooit een schroevendraaier of een soortgelijk voorwerp.

Contactsleutel (1) in het contactslot (2) steken.

Door te draaien aan de contactsleutel kunnen de volgende drie posities worden gekozen:

Motor uit:

in deze stand is de motor uitgeschakeld resp. wordt de motor uitgeschakeld.

Contact aan resp. motor draait:

Wanneer de contactsleutel na het uitschakelen van de motor in deze stand wordt gezet, wordt de ontsteking ingeschakeld zonder dat de motor aanslaat.

Na het opstarten springt de contactsleutel automatisch terug in deze stand en draait de motor.

Motor starten:

Wanneer aan alle veiligheidstechnische aspecten voor het starten is voldaan en de contactsleutel in deze stand wordt gedraaid, start de motor.

Bij het loslaten van de contactsleutel springt deze weer terug in de stand "Motor draait".

8.2 Gashendel met chokefunctie

Aanwijzing

Tijdens het starten met een koude motor moet de gashendel in de chokestand worden gezet.

Voorkom schade aan de machine!

Bij een draaiende motor mag de gashendel niet in de choke-stand staan.

Chokestand:

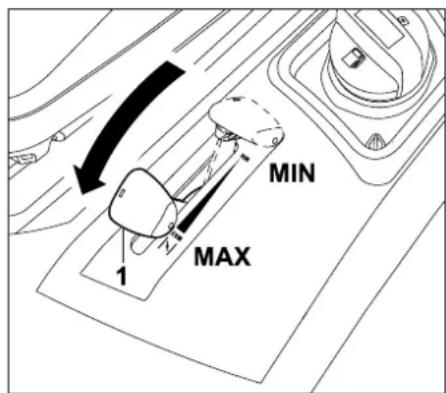

Gashendel (1) geheel naar voren in de chokestand schuiven (op klikstand letten).

Motortoerental instellen:

Aanwijzing

Maai uitsluitend bij een maximaal motortoerental.

De gashendel moet in de stand MAX staan.

Wanneer de gashendel (1) naar onder of naar boven wordt geschoven, verandert het motortoerental en bij een ingeschakeld maaiwerk het toerental van het maaiimes.

Positie MAX:

Wanneer de gashendel naar voren in de richting van de MAX-markering wordt gezet, wordt het motortoerental verhoogd.

Positie MIN:

Wanneer de gashendel naar achter in de richting van de MIN-markering wordt gezet, wordt het motortoerental verlaagd.

Met de schakelaar maaiwerk kan bij een draaiende motor het maaiwerk worden ingeschakeld.

Aanwijzing

Schakel het maairnes niet in in hoog gras of in de laagste snijstand.

Schakel het maaiimes uitsluitend bij een maximaal motortoerental in. Om veiligheidsredenen kan het maaiwerk niet worden ingeschakeld als bij een aangetrokken handrem de veiligheidsschakelaar op de bestuurdersstoel niet wordt bediend (gebruiker moet op de bestuurdersstoel zitten). De motor wordt automatisch uitgeschakeld.

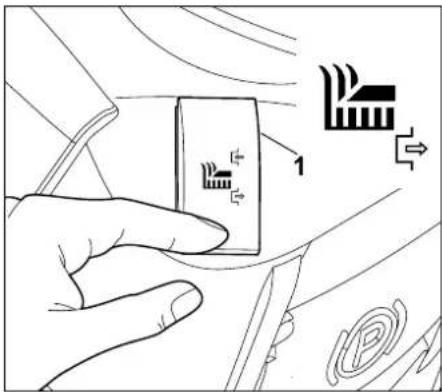

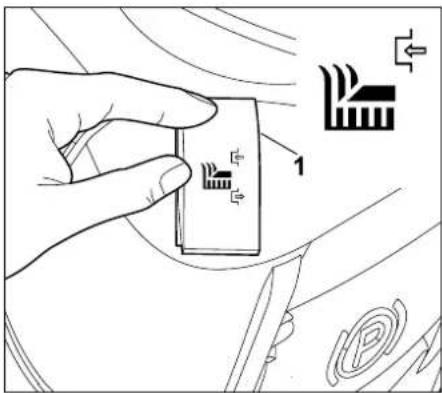

Maaiwerk inschakelen

Druk de bovenste schakelaar (1) tot aan de aanslag in.

Maaiwerk uitschakelen

Druk de onderste schakelaar (1) in tot aan de aanslag.

8.4 Keuzehendel rijrichting

Aanwijzing

Voordat u de keuzehendel rijrichting activeert, moet u eerst het aandrijfpedaal loslaten.

Bij een ingedrukt aandrijfpedaal is de keuzehendel rijrichting om veiligheidsredenen geblokkeerd en kan deze niet worden bediend.

De zitmaaier komt niet in beweging als u alleen de keuzehendel rijrichting bedient.

De keuzehendel rijrichting heeft twee standen. U kunt de rijrichting vooruit of achteruit kiezen.

Rijrichting kiezen:

Rijrichting vooruit:

Zet de keuzehendel rijrichting (1) in de voorste stand.

Rijrichting achteruit:

Zet de keuzehendel rijrichting (1) in de achterste stand.

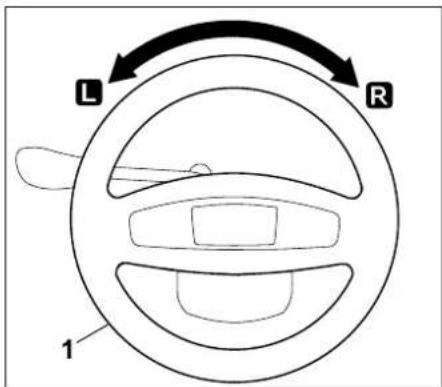

8.5 Stuurwiel

Waarschuwing!

Houd het stuurwiel tijdens het rijden altijd met beide handen vast.

L R 1

Door het stuurwiel (1) naar links L of naar rechts R te draaien, verandert u de rijrichting van de zitmaaier.

Hoe verder het stuurwiel (1) wordt gedraaid, des te kleiner wordt de draaicirkel.

8.6 Verstelhendel bestuurdersstoel

De stoel kan in zeven verschillende standen worden versteld.

• Schakel de motor uit. (⇒ 11.3)
• Ga op de bestuurdersstoel zitten.
- Leg één hand op het stuurwiel.

Til met de andere hand de verstelhendel bestuurdersstoel (1) omhoog en houd deze vast.

Zet de stoel (2) in de gewenste stand en laat vervolgens de verstelhendel bestuurdersstoel weer los. Controleer hierbij of de verstelhendel bestuurdersstoel bij het loslaten volledig in de geselecteerde stand vastklikt.

8.7 Aandrijfpedaal

Aanwijzing

Controleer vóór het induwen van het aandrijfpedaal of de juiste rijrichting op de keuzehendel rijrichting is geselecteerd. Na het aantrekken van de handrem of het induwen van het rempedaal kan het aandrijfpedaal niet worden ingeduwd.

Met behulp van het aandrijfpedaal wordt de rijsnelheid traploos geregeld.

Haal uw voet van het aandrijfpedaal (wielaandrijving) (1).

Rijsnelheid verlagen:

Laat het aandrijfpedaal (1) iets opkomen.

Rijsnelheid verhogen:

Duw het aandrijfpedaal (1) in.

8.8 Rempedaal

Met behulp van het rempedaal kan de machine tijdens het rijden worden afgeremd of in stilstand worden geblokkeerd.

Rempedaal (1) indrukken.

Hoe krachtiger het rempedaal (1) wordt ingeduwd, hoe meer de achterwielen worden afgeremd.

Waarschuwing!

Gebruik de machine nooit als de rem defect is. Laat een defecte rem altijd door een vakhandelaar repareren of afstellen.

VIKING beveelt u de VIKING vakhandelaar aan.

Probeer nooit zelf de rem te onderhouden.

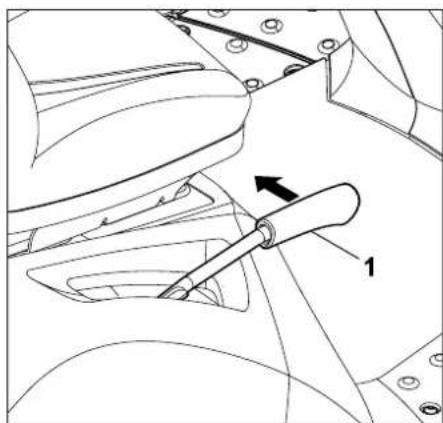

8.9 Handrem

Door de aangetrokken handrem worden de achterwielen van de machine geblokkeerd. Daardoor

wordt voorkomen dat de zitmaaier zichzelf in beweging kan zetten (b.v. op hellingen enz.).

Aanwijzing

Controleer vóór het aantrekken van de handrem elke keer de werking van de rem.

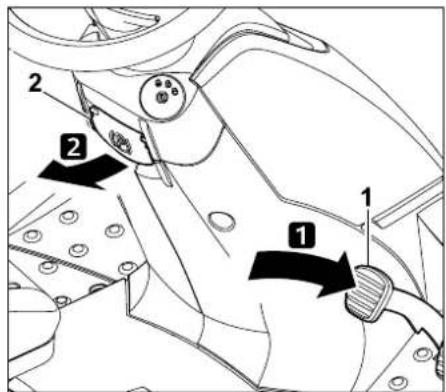

Handrem aantrekken

Duw het rempedaal (1) met uw voet tot aan de aanslag in en houd het vast. Trek aan de handremhendel (2).

• Laat het rempedaal weer los. De handrem is geactiveerd wanneer het rempedaal ingetrapt blijft.
• Laat de handremhendel los. Deze klapt naar onderen.

- De achterwielen zijn geblokkeerd.

Handrem loszetten

Duw met uw voet het rempedaal (1) korte tijd in.

• Het rempedaal keert terug naar de oorspronkelijke uitgangspositie (de niet-ingetrapte toestand).
• De handrem is gedeactiveerd en de achterwielen zijn niet meer geblokkeerd.

8.10 Hendel snijhoogteverstelling

Met de hendel snijhoogteverstelling kunnen 6 snijstanden worden ingesteld.

Hendel snijhoogteverstelling ontgrendelen

Gevaar voor letsel!

Voor het ontgrendelen van de hendel snijhoogteverstelling de hendel aan de greep goed vasthouden.

Om veiligheidsredenen de hendel snijhoogteverstelling ontgrendelen terwijl de machine stil staat.

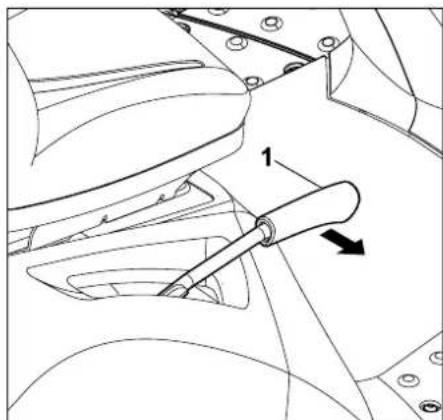

Hendel snijhoogteverstelling (1) naar binnen (naar bestuurdersstoel) trekken en vasthouden.

- De hendel snijhoogteverstelling is ontgrendeld en de snijhoogte kan worden versteld.

Hendel snijhoogteverstelling vergrendelen

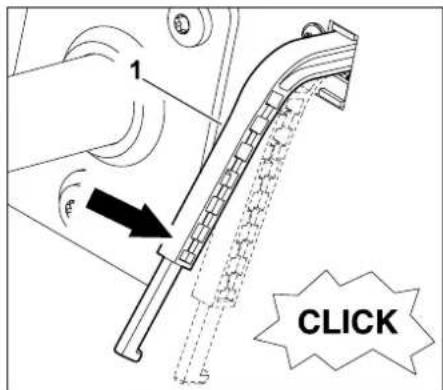

Hendel snijhoogteverstelling (1) langzaam met de hand naar buiten duwen tot de hendel snijhoogteverstelling in een klikstand vastklikt.

8.11 Hendel voor ledigen grasopvangbox

Met behulp van de hendel voor het ledigen van de grasopvangbox kan de grasopvangbox comfortabel worden geledigd zonder dat de de bestuurdersstoel hoeft te ver

• Maaiwerk uitschakelen. (⇒ 8.3)
- Vóór het ledigen van de grasopvangbox moet de machine afremmen tot deze stilstaat.
- Houd het rempedaal ingedrukt of trek de handrem aan.

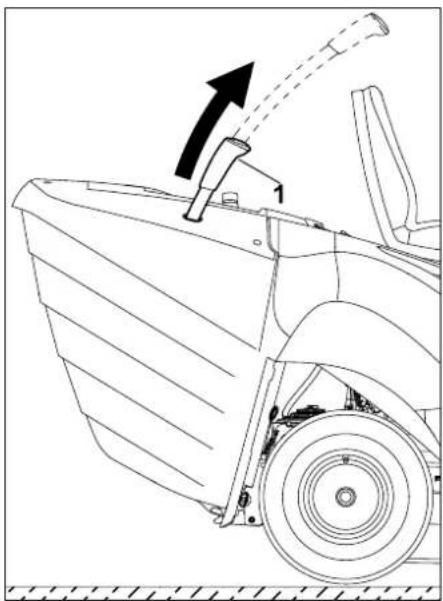

Trek de hendel voor het ledigen van de grasopvangbox (1) naar boven uit.

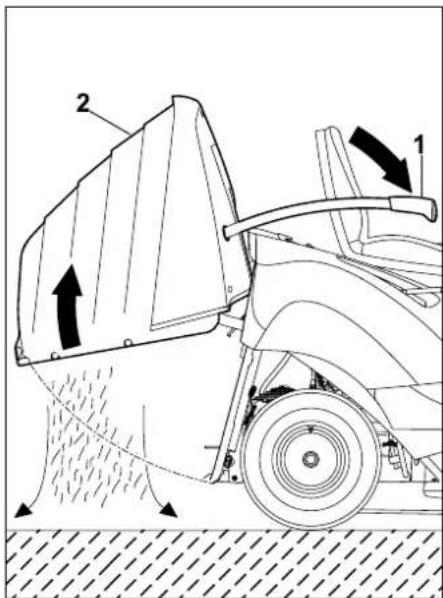

Druk de hendel voor het ledigen van de grasopvangbox (1) naar voren (in de richting van de stoel). De grasopvangbox (2) zwenkt naar boven en het maaigoed valt eruit.

• Laat de hendel voor het ledigen van de grasopvangbox langzaam zakken totdat de grasopvangbox weer op de achterkant vastklikt.
• Druk de hendel voor het ledigen van de grasopvangbox omlaag en zet deze in de ingetrokken uitgangsstand.

8.12 Ontgrendelhendel grasopvangbox

Waarschuwing!

Let op dat u bij het bedienen van de ontgrendelhendel grasopvangbox geen vingers beknelt.

De ontgrendelhendel van de grasopvangbox bevindt zich onder de handgreep van de grasopvangbox. Voor het vasthaken of loshaken van de grasopvangbox moet de ontgrendelhendel van de grasopvangbox omhoog worden getrokken en worden vastgehouden.

Grasopvangbox ontgrendelen:

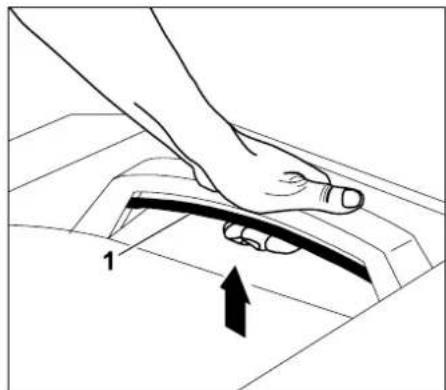

Trek de ontgrendelhendel van de grasopvangbox (1) helemaal naar boven en houd deze vast.

- De grasopvangbox is ontgrendeld en kan worden verwijderd.

Grasopvangbox vergrendelen:

Laat na het vasthaken van de grasopvangbox de uitgetrokken ontgrendelhendel van de grasopvangbox (1) los. Let er hierbij op dat de vergrendeling weer volledig vastklikt.

- Na het vergrendelen is de grasopvangbox weer aan de machine bevestigd.

8.13 Hendel voor vrijloop transmissie

De transmissie kan met behulp van de hendel voor vrijloop transmissie worden losgekoppeld (bijv. voor het duwen van het apparaat) of worden vastgekoppeld (voor de wielaandrijving).

Waarschuwing! Kans op kneuzingen!

De hendel voor vrijloop transmissie mag uitsluitend op een vlakke ondergrond worden uitgetrokken, omdat de machine zichzelf in beweging kan zetten. Bij het parkeren van de machine met een losgekoppelde transmissie moet altijd de handrem worden aangetrokken.

Aanwijzing

De hendel voor vrijloop transmissie mag uitsluitend worden uitgetrokken wanneer de zitmaaier wordt verplaatst.

Transmissie loskoppelen

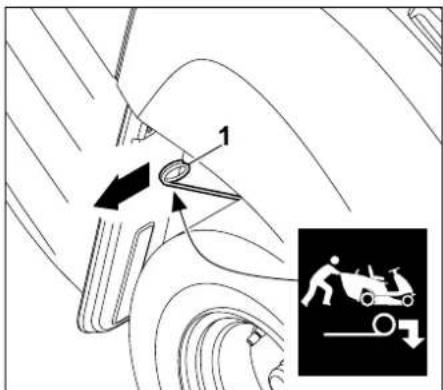

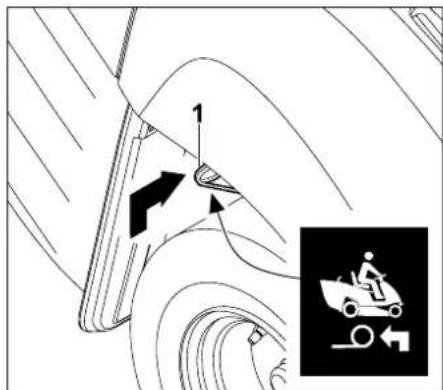

Trek de hendel voor vrijloop transmissie (1) tot de aanslag naar buiten.

Transmissie inschakelen

Druk de hendel voor vrijloop transmissie (1) omhoog en naar binnen tot de aanslag.

8.14 Peilindicator (grasopvangbox)

Door het veranderen van de lengte van de peilindicator (grasopvangbox) wordt het tijdstip van het signaal voor de gevulde grasopvangbox beïnvloed.

Hiermee kunt u het vullen van de grasopvangbox afstemmen op de kwaliteit van het maaigoed.

Meestal regelt een kortere sensor dat het signaal later wordt geactiveerd (de grasopvangbox wordt voller gemaakt, ideaal bij zeer droog maaigoed).

De peilindicator kan in 6 standen worden versteld.

Bij de aflevering is de peilindicator (grasopvangbox) geheel uitgetrokken.

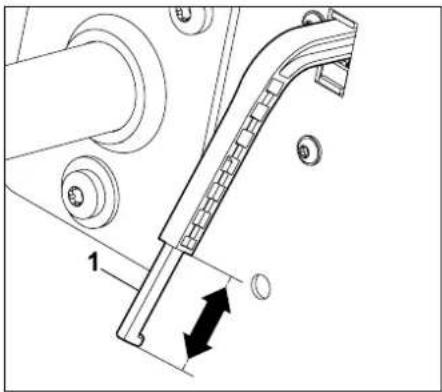

Sensor inhoudsindicatie verstellen

• Motor uitschakelen. (⇒ 11.3)
• Handrem aantrekken. (⇒ 8.9)
• Grasopvangbox verwijderen. (⇒ 11.9)

De schuif (1) van de peilindicator (grasopvangbox) door te verschuiven in een pijlrichting langer of korter maken.

• Grasopvangbox vasthaken. ( 11.9)

9. Aanwijzingen voor werken

Waarschuwing! Kans op letsel!

Neem vóór elke ingebruikname alle informatie door voor het veilig werken met de machine. Werk op hellingen altijd bijzonder opmerkzaam en voorzichtig.

Aanwijzing

Controleer voor het maaien of het maaiwerk goed is ingebouwd. Kies bij de eerste ingebruikname van uw apparaat een vlakke, effen ondergrond en maai als proef rechte en iets overlappende stroken. Gras moet altijd in droge staat worden gemaaid.

Een fraai en vol gazon ontstaat

• door te maaien met een hoog motortoerental (gashendel in de stand MAX) en een lage rijsnelheid;
• door het gazon vaak te maaien en kort te houden;
• door het gazon bij warm en droog weer niet te kort te maaien, omdat het anders verbrandt door de zon en lelijk wordt;
• door te werken met een scherp maairmes, daarom regelmatig laten slijpen;
• door in tegengestelde richtingen te maaien.

Maaien van lang gras

Bij zeer lang gras is het beter om het gazon twee keer te maaien:

• de eerste keer maaien met een hoge snijstand, maximale motortoerental en een lage rijsnelheid;
• de tweede keer de gewenste snijstand kiezen en het maximale motortoerental instellen. Pas de rijsnelheid aan de staat van het gazon aan.

Waarschuwing – Brandgevaar!

Overbelasting van aandrijving maaiwerk vermijden. Door overbelasting kan de V-riem voortdurend gaan slippen waardoor uiteindelijk brandgevaar als gevolg van oververhitting ontstaat.

Vreemde geluiden, bijv. een knarsende V-riem (schurend geluid), zijn tekenen van overbelasting. Daarom in hoog gras nooit met een verstopt uitwerpkanaal of een gevulde grasopvangbox maaien; indien nodig een mulchkit (speciale accessoire) gebruiken.

Het maaiwerk moet vooral bij de V-riem steeds worden ontdaan van ontvlambaar materiaal (gras, bladeren, enz.) en regelmatig worden schoongemaakt, om brandgevaar te voorkomen.

Voorkomen van verstoppingen in het uitwerpkanaal

Als het uitwerpkanaal met gras verstopt raakt, verlaagt u de rijsnelheid. Deze kan te hoog zijn voor de kwaliteit van het gazon. De schuif van de peilindicator moet tevens compleet worden uitgetrokken. (⇒ 8.14)

Als het probleem aanhoudt, is de oorzaak waarschijnlijk gelegen in beschadigde of versleten vleugels van de maaimessen. Maaiimes vervangen.

Bovendien moeten het maaiwerk, het uitwerpkanaal en het maaimes na elk gebruik worden gereinigd, zodat er geen grasresten aankoeken.

Bemesten

Bij het maaien worden er permanent voedingsstoffen aan de bodem onttrokken. Deze kunnen door middel van een hoogwaardige gazonmest weer worden aangevuld. In de regel volstaan drie bemestingssessies per maaiseizoen. Hierbij moet het gazon droog zijn om te voorkomen dat de mest aan de grassprieten blijft kleven, waardoor deze verbranden. Besproei het gazon achteraf met water om de mest in elk geval van de sprieten te spoelen. (Volg de verwerkingsinstructies van de fabrikant op.)

Het gazon kan bij het maaien op een natuurlijke wijze worden bemest. Dit wordt mogelijk met behulp van een mulchkit. De mulchkit is als speciale accessoire verkrijgbaar en wordt niet standaard meegeleverd. (Voor nadere informatie verwijzen wij u naar uw VIKING vakhandelaar.)

Bodemontziend werken

De belangrijkste factoren voor bodemontziend werken zijn de gehanteerde techniek en de vochtigheid van de bodem.

Voor een goed maairesultaat moet de rijsnelheid worden aangepast aan de staat van het te maaien gras (lengte en volheid) en de vochtigheidsgraad van het gazon.

Bij te kort genomen bochten neemt de belasting op de grasnerf toe. Dit levert met name bij een nat gazon slechte maairesultaten op, omdat de wielen in het zachte gazon wegzakken.

10. Veiligheidsvoorzieningen

Voor een veilige bediening en ter voorkoming van ondeskundig gebruik is de machine met meerdere veiligheidsvoorzieningen uitgevoerd.

Gevaar voor letsel!

Bij een eventueel defect aan een van de veiligheidsvoorzieningen mag de machine niet in bedrijf worden genomen. Neem contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

Voor het starten van de motor moet in elk geval:

– het maaiimes uitgeschakeld zijn,
- het rempedaal ingeduwd of de handrem aangetrokken zijn.

De motor wordt uitgeschakeld als de gebruiker:

• de bestuurdersstoel verlaat terwijl de maaimessen zijn ingeschakeld,
  – de grasopvangbox kantelt of optilt of de deflector (speciale accessoire) weghaalt terwijl de maaimessen zijn ingeschakeld,
• de bestuurdersstoel verlaat terwijl de handrem niet is aangetrokken.

Geïntegreerde uitlooprem:

Na het uitschakelen komt het maairnes pas na 5 seconden tot stilstand.

Aanwijzing

Na het inschakelen van het maaiwerk draait het maaiimes en is er een windgeruis te horen. De uitlooptijd duurt even lang als het windgeruis na het uitschakelen. Dit kan met een stopwatch worden gemeten.

11. Apparaat in gebruik nemen

• Lees het hoofdstuk "Voor uw veiligheid" zorgvuldig door en volg de instructies op.
• Maak uzelf vertrouwd met de bedieningselementen van de machine.
• Neem vóór de ingebruikname het onderhoudsschema door en voer al het noodzakelijk onderhoud uit.
• Controleer vóór elke inbedrijfstelling of alle veiligheidsvoorzieningen functioneren.

De veiligheidsinrichtingen mogen niet ontbreken of worden beschadigd, overbrugd of gewijzigd.

Gevaar voor letsel!

Om veiligheidsredenen mag het apparaat niet op hellingen met een stijging van meer dan 10° (17,6 %) worden gebruikt.

Een helling van 17,6 % betekent een verticale stijging van 17,6 cm bij een horizontale lengte van 100 cm.

11.1 Brandstof bijtanken

Gevaar voor letsel!

Lees vóór het openen van de tankdop het hoofdstuk "Voor uw veiligheid" door en volg de instructies op. (⇒ 4.)

Vul de brandstoftank niet geheel, maar slechts tot ca. 4 cm onder de rand van de vulplug, zodat de brandstof ruimte heeft om uit te zetten.

Maximale tankinhoud:

6 liter

Advies:

verse merkbrandstoffen, normale benzine loodvrij (zie gebruiksaanwijzing motor).

• Motor uitschakelen. (⇒ 11.3)
• Handrem aantrekken. (⇒ 8.9)

Tankdop

6 L 1

Tankdop (1) losdraaien en verwijderen.

- Brandstof met behulp van een overeenkomstige trechter vullen. Let hierbij op de tankindicatie om te voorkomen dat de brandstof overloopt.

Tankindicatie

Door de tankindicatie kan het brandstofpeil worden afgelezen. Bij het vullen van de brandstof dient de tankindicatie ter ondersteuning, om te voorkomen dat de brandstof overloopt.

Het brandstofpeil in de tank kan via de tankindicatie (2) worden afgelezen. De tank met brandstof vullen tot het brandstofpeil de bovenste markering bereikt.

• Tankdop aanbrengen en erin draaien. Vervolgens de tankdop handvast vastdraaien.
• Veeg gemorste brandstof droog en laat deze even verdampen, voordat de motor wordt gestart.

11.2 Verbrandingsmotor starten

Kans op letsel!

Lees vóór het starten het hoofdstuk "Voor uw veiligheid" zorgvuldig door en volg de instructies op. (⇒ 4.)

Start het apparaat uitsluitend wanneer de gebruiker op de bestuurdersstoel zit.

Tijdens het werken (bijv. maaien) moet de gashendel altijd in de MAX-stand staan.

Voorkom schade aan het apparaat!

Start de verbrandingsmotor niet, weet dat bij meerdere tevergeefse startpogingen de verbrandingsmotor kan "verzuipen". De contactsleutel mag bij het starten nooit langer dan maximaal 10 seconden in de stand "Verbrandingsmotor starten" worden gehouden.

Neem vóór het starten de volgende punten in acht

• Lees het hoofdstuk "Voor uw veiligheid" zorgvuldig door en volg de instructies op. (⇒ 4.)
• Motoroliepeil controleren. (⇒ 13.11)
• Grasresten uit het maaiwerk en de motorruimte verwijderen.
  • Brandstofpeil controleren.
• Controleer vóór elke ingebruikname of de rem goed werkt. (⇒ 11.5)
• Stel alle specifieke instellingen (van de bestuurdersstoel) op het apparaat in. Niet bij een draaiende verbrandingsmotor!
• Start het apparaat niet als er personen (in het bijzonder kinderen) of dieren in de buurt zijn.

Startvolgorde

De machine mag uitsluitend in de volgende volgorde worden gestart.

• Brandstofkraan openen. (⇒ 13.14)

• Het rempedaal vóór het starten tot aan de aanslag intrappen en vasthouden of de handrem aantrekken. (⇒ 8.8), (⇒ 8.9)

• Schakelaars maaiwerk controleren: Het maaiwerk moet uitgeschakeld zijn. (⇔ 8.3)

• Contactsleutel in het contactslot steken en in de stand "Contact aan resp. motor draait" draaien. (⇒ 8.1)
  • Bij koude motor:
  Gashendel in choke-stand zetten. (⇒ 8.2)
  Gashendel in de MAX-stand zetten. (⇒ 8.2)
• Contactsleutel in de stand "Motor starten" draaien.
  De motor start. Zodra de motor draait, de contactsleutel loslaten. Deze springt vanzelf terug in de stand "Contact aan resp. motor draait".
• Wanneer de motor met behulp van de choke-stand van de gashendel is gestart, de gashendel bij een draaiende motor in de stand MAX terugzetten. (Op klikstand letten)!
• De motor draait.
  De voet kan van het rempedaal worden gehaald.

Bij warme motor:

11.3 Motor uitschakelen

Vóór het uitschakelen van de motor het maaiwerk uitschakelen.

Gevaar voor letsel!

Als de machine na het uitschakelen van de motor wordt verlaten, moet de contactsleutel om veiligheidsredenen worden verwijderd. Bewaar de contactsleutel op een plek waartoe alleen bevoegde personen toegang hebben, om gebruik door kinderen of andere personen die niet vertrouwd zijn met de machine, te voorkomen. Bovendien moet voor het verlaten van de machine altijd de handrem worden aangetrokken.

De motor moet in de volgende volgorde worden uitgeschakeld:

• Rem de machine af totdat deze stil staat.
  • Maaiwerk uitschakelen. (⇒ 8.3)
• Rempedaal tot aan de aanslag induwen en vasthouden. (⇒ 8.8)
• Gashendel in de MIN stand zetten. (⇒ 8.2)
• Contactsleutel in de stand "Motor uit" draaien. De motor wordt uitgeschakeld.
• Eventueel de handrem aantrekken. (⇒ 8.9)
• De voet kan van het rempedaal worden gehaald.
• Eventueel de brandstofkraan sluiten. (⇒ 13.14)
• Indien nodig contactsleutel eruit trekken en zodanig bewaren dat uitsluitend bevoegde personen toegang ertoe hebben.

11.4 Rijden

Waarschuwing!

Lees vóór het rijden met de machine het hoofdstuk "Voor uw veiligheid" zorgvuldig door en volg de instructies op! (⇔ 4.) Kies op ongebaande paden altijd een lagere rijsnelheid. Elke keer dat u van rijrichting verandert, met name op hellingen, moet de rijsnelheid overeenkomstig worden verminderd.

De rijsnelheid moet uitsluitend via het aandrijfpedaal bij een maximaal motortoerental worden geregeld.

De volgende punten moeten vóór het rijden in acht worden genomen:

• Controleer vóór elke rit of de rem goed werkt.
• Hendel van de transmissie inschakelen. (⇒ 8.13)
• Breng de machine tot stilstand en schakel daarna pas de keuzehendel voor de rijrichting om.

Vooruit rijden:

• Motor starten. (⇒ 11.2)
- Gashendel in de MAX-stand zetten. (⇒ 8.2)
- Keuzehendel rijrichting in de voorste stand (rijrichting vooruit) zetten. (⇒ 8.4)
- Handrem loszetten, indien aangetrokken. (⇒ 8.9)
- Door het induwen van het aandrijfpedaal wordt de rijsnelheid geregeld en zet de machine zich voorwaarts in beweging.

Achteruit rijden:

• Motor starten. (⇒ 11.2)
- Gashendel in de MAX-stand zetten. (⇒ 8.2)
- Keuzehendel rijrichting in de achterste stand (rijrichting achteruit) zetten. (⇒ 8.4)
- Handrem loszetten, indien aangetrokken. (⇒ 8.9)
- Door het induwen van het aandrijfpedaal wordt de rijsnelheid geregeld en zet de machine zich achterwaarts in beweging.

11.5 Remmen

Gevaar voor letsel!

Vóór het remmen de rijsnelheid verlagen door het aandrijfpedaal minder hard in te duwen. Indien mogelijk, niet bij volle snelheid plotseling remmen.

Controleer vóór elke ingebruikname of de rem goed werkt.

• Rijsnelheid verlagen.
• Rempedaal gelijkmatig induwen totdat de machine tot stilstand komt.

11.6 Snijhoogte instellen

Gevaar voor letsel!

Om veiligheidsredenen mag de snijhoogte alleen worden versteld als de machine stil staat.

• Rem de machine af totdat deze stil staat.

• Hendel snijhoogteverstelling ontgrendelen en vasthouden. (→ 8.10)

• De snijhoogte kan in 6 standen worden ingesteld door de hendel snijhoogteverstelling omhoog en omlaag te bewegen.

• Hendel snijhoogteverstelling vergrendelen. (⇒ 8.10)

Snijstand 1:

Snijhoogte 35 mm

Snijstand 6:

Snijhoogte 90 mm

11.7 Maaien

Lees vóór het maaien het hoofdstuk "Voor uw veiligheid" zorgvuldig door en volg de instructies op! (⇒ 4.)

Vóór het maaien moet altijd het maximale toerental worden ingesteld. Het maairmes is voor dit toerental geoptimaliseerd, zo wordt het beste maairesultaat en de beste aanzuigende werking voor het verzamelen van het maaigoed gegenereerd. Wordt het maaiwerk tijdens het rijden ingeschakeld, dan wordt het toerental door de extra belasting bij het starten van de maaimessen gedurende korte tijd lager. Vervolgens draait de motor weer op het ingestelde toerental verder. Kies een lagere rijsnelheid of een hogere snijstand bij verstopping van het uitwerpkanaal of een lager toerental tijdens het maaien. Lees voor een fraai gemaid gazon vóór het maaien het hoofdstuk "Aanwijzingen voor werken" en volg de instructies op. (⇒ 9.)

Neem vóór het inschakelen van het maaimes de volgende punten in acht:

• Er mogen geen personen (in het bijzonder kinderen) of dieren in de buurt zijn.
• Het maaiwerk kan uitsluitend worden ingeschakeld als de grasopvangbox of een deflector (speciale accessoire) voor de achteruitwerpopening op de juiste manier op de machine gemonteerd is.
• Controleer het complete terrein waarop het apparaat wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen.
  – Vóór het inschakelen van het maaiwerk visueel inspecteren of de veiligheidsvoorzieningen (afdekkingen V-riem, uitwerpkanaal enz.) goed zijn gemonteerd en in onberispelijke staat zijn.
• Schakel het maairmes uitsluitend bij een maximaal motortoerental in.
• Schakel het maaiimes uitsluitend in wanneer de machine al op het te maaien gazon staat.
  – Schakel het maairnes niet in hoog gras of in de laagste snijstand in.

Het maaiimes moet in de volgende volgorde worden ingeschakeld

• Motor starten. (⇒ 11.2)
- Gashendel in de MAX-stand zetten. (⇒ 8.2)
- De machine op het te maaien gazon rijden.

• Schakel het maaiwerk niet in hoog gras of in de laagste snijstand in.
• Door opnieuw op de drukknop maaiwerk in te drukken, het maaiwerk inschakelen. (⇒ 8.3)

Tijdens het maaien

• Tijdens het maaien de gashendel in de MAX-stand zetten. (⇒ 8.2)
• De rijsnelheid tijdens het maaien altijd aan de grashoogte of de snijstand aanpassen. Kies bij hoog gras of de laagste snijstand een lage rijsnelheid.

Het maaiimes in de volgende volgorde uitschakelen

• Rijd naar een reeds gemaaid gazon of selecteer de hoogste snijstand van het maaiwerk. (⇒ 8.10)
• Door opnieuw op de maaiwerkschakelaar te drukken, het maaiwerk uitschakelen. (⇔ 8.3)

Gevaar voor letsel!

Houd na het uitschakelen van het maaiwerk rekening met de uitloop. Het duurt even (max. 5 seconden) voordat het maairmes tot stilstand komt.

11.8 Grasopvangbox ledigen

Gevaar voor letsel!

De grasopvangbox mag uitsluitend op vlakke ondergronden worden geledigd, omdat het zwaartepunt door het omhoog zwenken van de grasopvangbox verandert en zo de kans op kantelen toeneemt.

Wanneer er tijdens het maaien een ononderbroken toon klinkt, is de grasopvangbox vol en moet deze worden geledigd. Maaiwerk uitschakelen. Na het uitschakelen van het maaiwerk gaat deze toon uit.

Grasopvangbox wordt niet helemaal gevuld

• Controleren of het uitwerpkanaal gemonteerd is. (⇒ 13.4)
• Peilindicator (grasopvangbox) juist instellen. (⇒ 8.14)
• Bij het ledigen van de grasopvangbox het uitwerpkanaal op verstoppingen controleren en indien nodig reinigen.
• Vleugels van het maairnes op beschadiging of slijtage controleren en indien nodig vervangen.

Grasopvangbox ledigen

• Maaiwerk uitschakelen. (⇔ 8.3) De ononderbroken toon klinkt niet meer.
• De hoogste snijstand van het maaiwerk selecteren. (⇒ 8.10)
• De machine verplaatsen naar de plek waar het maaigoed wordt uitgeworpen.
• Hendel voor het ledigen van de grasopvangbox uittrekken en naar voren drukken. (⇒ 8.11) De grasopvangbox zwenkt naar boven en het maaigoed valt uit de grasopvangbox.

• Met een omhoog geklapte grasopvangbox eventueel iets naar voren rijden, zodat het maaigoed uit de grasopvangbox kan vallen.

• De grasopvangbox kort omhoog en omlaag zwenken, opdat het maaigoed volledig uit de grasopvangbox valt.

• De hendel voor het ledigen van de grasopvangbox langzaam naar achteren laten komen en de grasopvangbox weer op de achterkant vastklikken.
• De hendel voor het ledigen van de grasopvangbox weer loslaten en omlaag drukken tot deze weer in de ingetrokken uitgangsstand is.

11.9 Grasopvangbox wegnemen en vasthaken

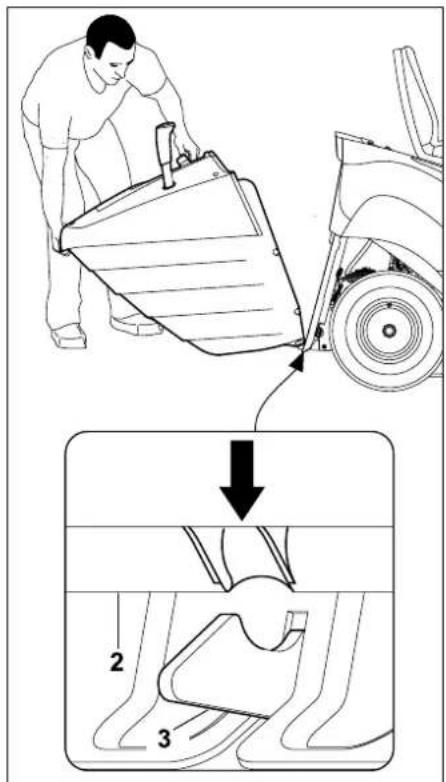

Neem vóór het verwijderen de volgende punten in acht:

• Maaiwerk uitschakelen. (⇒ 8.3)
• Grasopvangbox ledigen. (⇒ 11.8)
• Handrem aantrekken. (⇒ 8.9)
• Motor uitschakelen. (⇒ 11.3)

Bij het verwijderen en vasthaken van de grasopvangbox moet de beugel voor het ontgrendelen van de grasopvangbox altijd in de ontgrendelde stand worden gehouden totdat de grasopvangbox volledig is verwijderd of vastgehaakt.

Grasopvangbox verwijderen

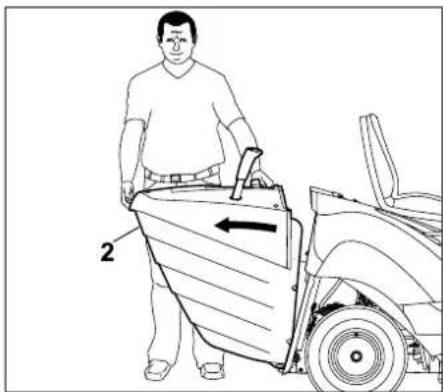

Trek de beugel ontgrendeling grasopvangbox (1) naar boven en houd deze vast.

Grasopvangbox (2) verwijderen.

Grasopvangbox inhaken

Grasopvangbox (2) aan beide haken (3) op de achterwand bevestigen.
- Ontgrendelhendel grasopvangbox indrukken en vasthouden. (⇒ 8.12)

Grasopvangbox (2) tot aan de aanslag naar boven klappen.

- Ontgrendelhendel grasopvangbox loslaten en erop letten of de grasopvangbox vastklikt. (→ 8.12)

Als de machine zonder grasopvangbox of deflector (niet meegeleverd) wordt gebruikt, kan het maaiwerk niet worden ingeschakeld. In dat geval wordt de motor automatisch uitgeschakeld.

11.10 Trekken van lasten

Gevaar voor letsel!

Lees vóór het trekken of transporteren van lasten met behulp van de machine eerst het hoofdstuk "Voor uw veiligheid" en met name de paragraaf "Trekken van lasten", zorgvuldig door en volg de instructies op!

Controleer vóór het vasthaken van lasten altijd of de rem goed functioneert. (⇒ 4.)

Het rijgedrag van de machine verandert tijdens het transport van lasten (langere remweg, minder snel rijden bij het veranderen van richting enz.). Hoe zwaarder de last, hoe meer het rijgedrag verandert!

Voorkom schade aan de machine!

Op hellingen wordt de maximale treklast minder.

kg

Maximaal gewicht aanhanger op vlakke ondergrond = 250 kg

Maximaal gewicht aanhanger bij een maximale stijging van 10° = 100 kg

max 40 kg max 40 kg

Maximale kogeldruk = 40 kg

Maximale treklast = 40 kg

Een treklast van 40 kg aan de trekhaak wordt op een vlakke ondergrond bereikt bij het trekken van een aanhanger met een gewicht van 250 kg.

11.11 Gebruik op hellingen

Waarschuwing!

Lees vóór het gebruik van het apparaat op hellingen het hoofdstuk "Voor uw veiligheid", met name de paragraaf "Aanwijzingen voor veilig gebruik", zorgvuldig door en volg de instructies op!(⇒ 4.) Om veiligheidsredenen mag het apparaat niet op hellingen met een stijging van meer dan 10° (17,6 %) worden gebruikt. 17,6 % Een helling betekent een verticale stijging van 17,6 cm bij een horizontale lengte van 100 cm. Voor gegarandeerd voldoende smering van de verbrandingsmotor moeten bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing verbrandingsmotor in acht worden genomen. Controleer vóór elk gebruik op een helling of de rem goed werkt.

Neem de volgende punten in acht

• Rijd op hellingen altijd in de lengterichting. Bij het dwars rijden is er meer kans op kantelen.
• Verander op hellingen bij voorkeur niet van richting.
• Als dat toch noodzakelijk blijkt te zijn, moet u hierbij uiterst voorzichtig te werk gaan.

11.12 Oriëntatiehulp

Aanwijzing

De nauwkeurigheid van de oriëntatiehulp hangt af van de lichaamslengte van de gebruiker en van de instelling van de bestuurdersstoel.

Om ongemaaide gedeelten tussen meerdere maaibanen te voorkomen, is het apparaat uitgevoerd met een oriëntatiehulp.

- De gebruiker zit op de bestuurdersstoel.

A 1 1

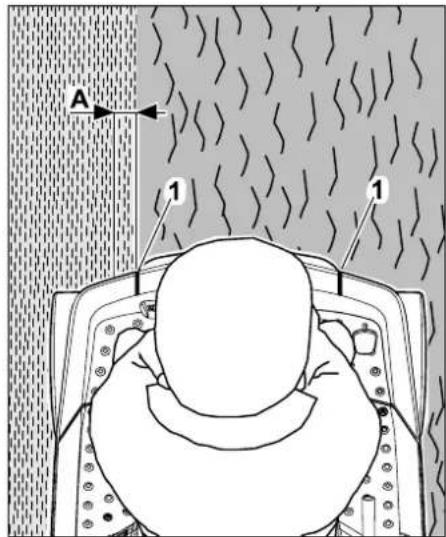

Als de oriëntatiehulp zich (1) vanaf de bestuurdersstoel gezien precies op de maairand (overgang van reeds gemaaid gazon naar niet gemaaid gazon) bevindt, dan wordt het gazon met een overlapping (A) van ca. 5 cm gemaaid. Bij een overlapping maait het maairnes ca. 5 cm in de reeds gemaaide maaibaan. Zo

blijven er gegarandeerd geen ongemaaide gedeelten tussen de beide maaibanen achter.

12. Maaiwerk

Overzicht van de onderdelen van het maaiwerk in gemonteerde staat

1 Maaiwerk
2 V-riem
3 Borgsplitpen
4 Bevestigingsbout
5 Hendel V-riemspanner
6 V-riempoelie
7 Maaiwerkophanging voor
8 Maaiwerkophanging achter

12.1 Maaiwerk demonteren

Gevaar voor letsel!

Lees voorafgaand aan alle werkzaamheden aan het maaiwerk het hoofdstuk "Voor uw veiligheid" zorgvuldig door en volg de instructies op. (⇔ 4.)

Voorkom schade aan de machine!

Wanneer het maaiwerk is gedemonteerd, mag de machine niet met een gemonteerd uitwerpkanaal in werking worden gezet.

Het uitwerpkanaal uitbouwen, zodat dit tijdens het rijden niet aan obstakels (molshopen, wortels enz.) kan blijven steken en hierdoor beschadigd wordt. (⇒ 13.3)

• Plaats de machine op een vlakke en stevige ondergrond.
  • Motor uitschakelen. (⇒ 11.3)

• Contactsleutel eruit trekken.
  • Handrem aantrekken. (⇒ 8.9)

• Grasopvangbox verwijderen. (⇒ 11.9)

• Uitwerpkanaal demonteren. (⇒ 13.3)

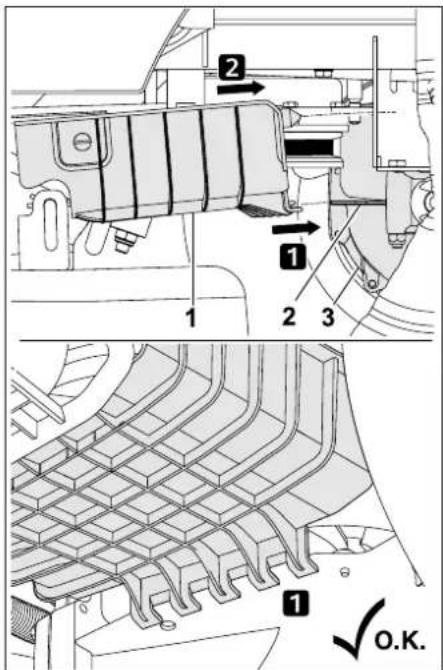

Afdekking achterste V-riem demonteren

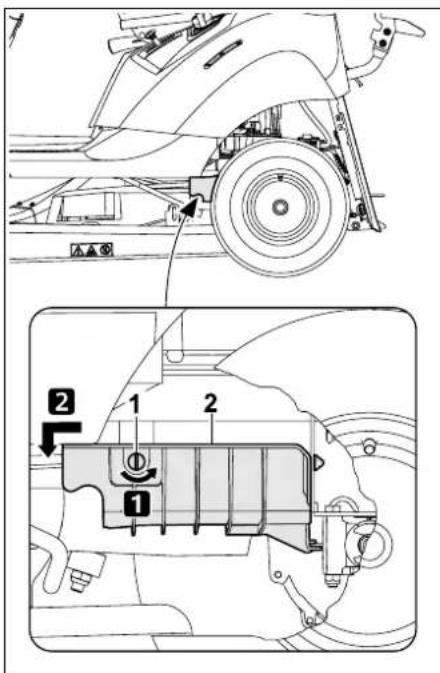

Kans op brandwonden!

Vóór het demonteren van de afdekking van de achterste V-riem de machine, vooral de uitlaat, geheel laten afkoelen.

• Laagste snijstand kiezen.

Draai de afsluitschroef (1) 90° linksom.

Stap 2:

Afdekking achterste V-riem (2) naar voren trekken en verwijderen.

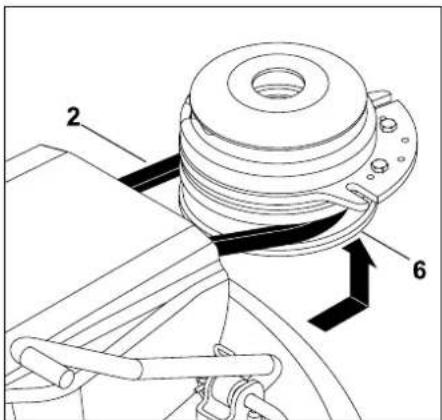

V-riem loshaken

- Snijstand 3 kiezen.

5

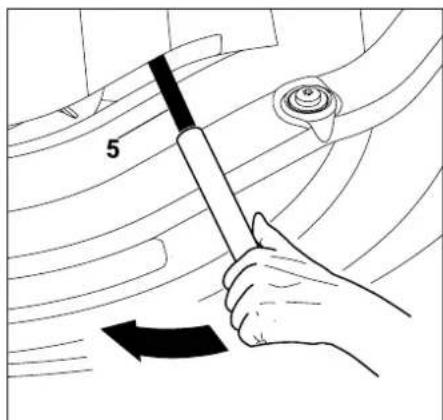

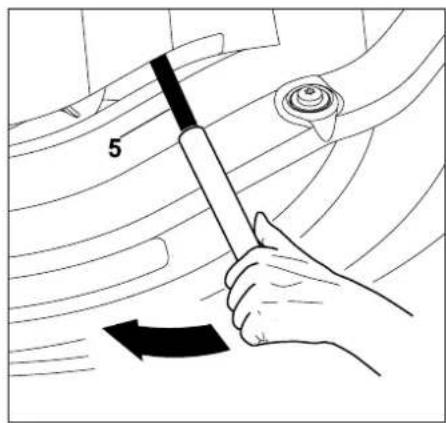

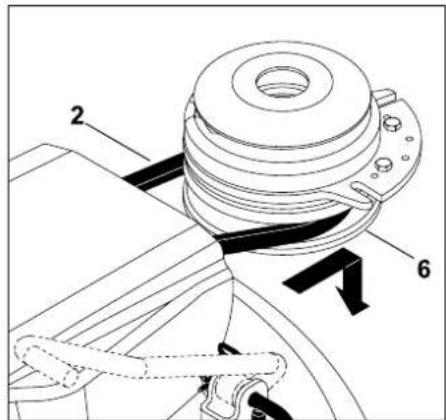

Hendel V-riemspanner (5) met behulp van een geschikt stuk buis in de richting van de pijl (naar voren) drukken en vasthouden.

V-riem (2) van de V-riempoelie (6) verwijderen.

- Na het verwijderen van de V-riem de hendel V-riemspanner langzaam loslaten.

Maaiwerk achter loshaken

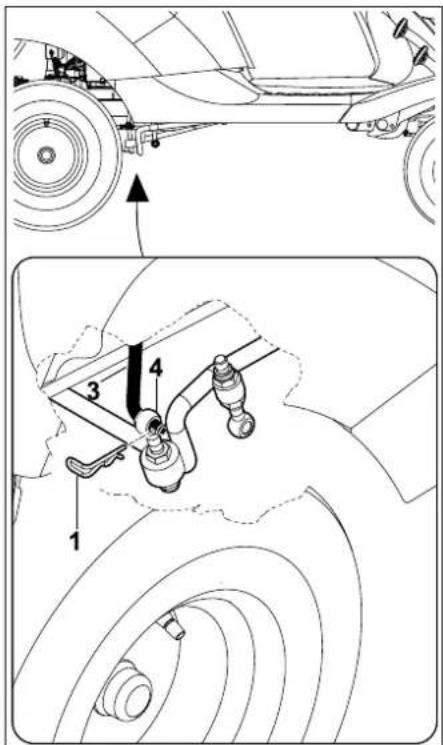

Gevaar voor knellen!

Controleer bij het lostrekken van de bevestigingsbouten of er zich geen lichaamsdelen (hand, vingers, voet, enz.) direct onder het maaiwerk bevinden.

Aanwijzing

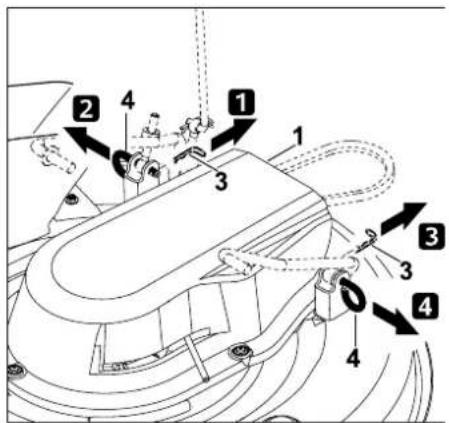

Voor een snellere demontage moet u de volgorde van de onderdelen precies aanhouden.

Borgsplitpen (3) van de bevestigingsbout (4) lostrekken.

Stap 2:

Maaiwerk (1) iets omhoog tillen en vasthouden. Bevestigingsbout (4) eraf trekken en verwijderen.

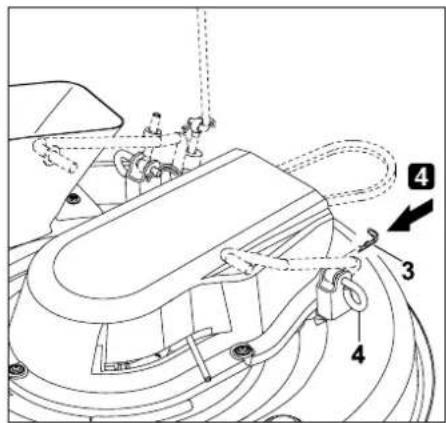

Stap 3:

Borgsplitpen (3) van de bevestigingsbout (4) lostrekken.

Stap 4:

Maaiwerk (1) iets omhoog tillen en vasthouden. Bevestigingsbout (4) eraf trekken en verwijderen.

- Het maaiwerk langzaam en voorzichtig neerleggen.

Voorkant maaiwerk loshaken

Gevaar voor knellen!

Controleer vóór het loshaken of er zich geen lichaamsdelen (hand, vingers, voet, enz.) direct onder het maaiwerk bevinden.

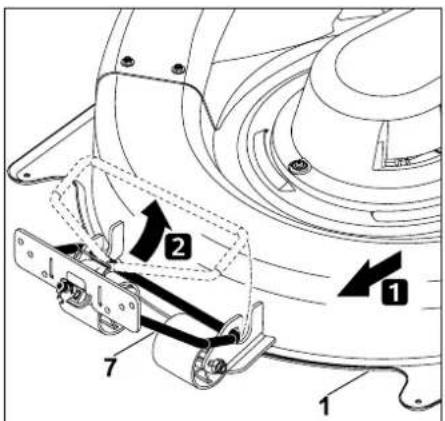

Na het loshaken van het maaiwerk klapt de voorste maaiwerkophanging automatisch omhoog.

Maaiwerk (1) parallel naar voren schuiven en aan de voorste maaiwerkophanging (7) losshaken.

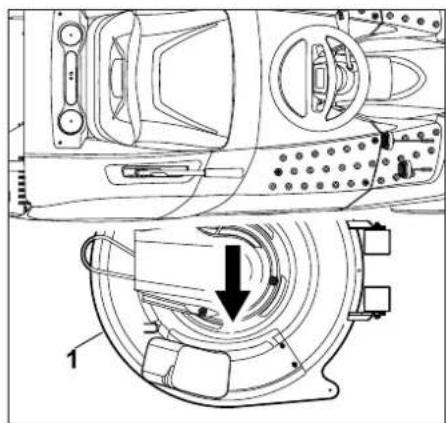

Maaiwerk verwijderen

- Snijstand 6 kiezen.

Maaiwerk (1) aan de rechterzijde eruit trekken.

12.2 Maaiwerk monteren

Gevaar voor letsel!

Lees voorafgaand aan alle werkzaamheden aan het maaiwerk het hoofdstuk "Voor uw veiligheid" zorgvuldig door en volg de instructies op. (⇒ 4.)

• Plaats de machine op een vlakke en stevige ondergrond.
  • Motor uitschakelen. (⇒ 11.3)
• Contactsleutel eruit trekken.
  • Handrem aantrekken. (⇒ 8.9)
  • Hoogste snijstand kiezen.
• Grasopvangbox verwijderen. (⇒ 11.9)
• Uitwerpkanaal demonteren. (⇒ 13.3)

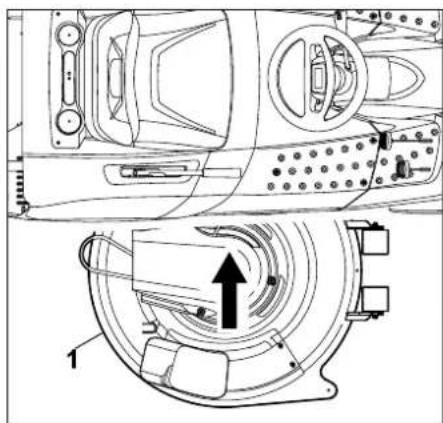

Maaiwerk inschuiven

- Snijstand 6 kiezen.

Het maaiwerk (1) van de rechterzijde met de wielen naar voren onder de machine schuiven.

V-riem (2) boven de standen van de maaiwerkophanging (8) plaatsen.

Voorkant maaiwerk vasthaken

• Laagste snijstand kiezen.

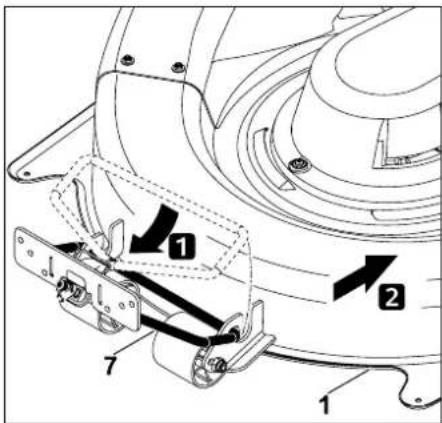

Voorste maaiwerkophanging (7) naar beneden klappen en aan het maaiwerk (1) vasthaken.

Maaiwerk (1) naar achteren schuiven en hiermee de voorste maaiwerkophanging (7) aan het maaiwerk bevestigen.

Maaiwerk achter vasthaken

Aanwijzing

1 Vóór het vasthaken controleren of het maaiwerk correct is vastgehaakt aan de voorste maaiwerkophanging.

- Maaiwerk (1) met één hand optillen en vasthouden. De boringen van de ophanging aan het maaiwerk en de maaiwerkophanging op de machine moeten samenvallen.

Aanwijzing

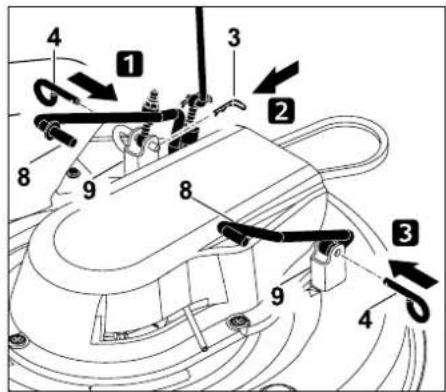

1 Voor een snellere montage moet u de volgorde van de onderdelen precies aanhouden.

De bevestigingsbout (4) tot de aanslag door de boring van de ophanging aan het maaiwerk (9) en de maaiwerkophanging (8) steken.

Stap 2:

Borgsplitpen (3) door de boring van de bevestigingsbout (4) steken.

Stap 3:

De bevestigingsbout (4) tot de aanslag door de boring van de ophanging aan het maaiwerk (9) en de maaiwerkophanging (8) steken.

Borgsplitpen (3) door de boring van de bevestigingsbout (4) steken.

V-riem aanbrengen

Gevaar voor knellen!

Bij het vasthaken van de V-riem erop letten dat er bij het loslaten van de hendel V-riemspanner geen hand of vinger tussen de V-riem en de V-riempoelie zit.

- Snijstand 3 kiezen.

5

Hendel V-riemspanner (5) met behulp van een geschikt stuk buis in de richting van de pijl (naar voren) drukken en vasthouden.

V-riem (2) van de V-riempoelie (6) vasthaken.

Bij het vasthaken erop letten, dat de V-riem juist (zonder draaiingen) wordt gemonteerd.

• Laat de hendel V-riemspanner (5) langzaam los en zorg ervoor dat de V-riem goed in de V-riempoelie ligt.
  • Uitwerpkanaal monteren. (⇒ 13.4)
  • Grasopvangbox monteren. (⇒ 11.9)

Kans op letsel!

Na het vasthaken van het maaiwerk een functiecontrole uitvoeren. Erop letten, dat er geen personen (in het bijzonder kinderen) of dieren in de buurt zijn. De functietest alleen uitvoeren wanneer de gebruiker op de machine zit.

Afdekking achterste V-riem monteren

Kans op brandwonden!

Vóór het monteren van de afdekking van de achterste V-riem de machine, vooral de uitlaat, geheel laten afkoelen.

• Laagste snijstand kiezen.

Plaats de afdekking achterste V-riem (1) met de bevestiging op de bevestigingsnok (2) van de transmissie (3) in de pijlrichting.

Druk de afdekking van de achterste V-riem (1) omhoog en houd deze vast. Draai de afsluitschroef (2) 90° rechtsom.

Aanwijzing

Controleer na het monteren of de afdekking achterste V-riem goed vastzit.

Voorkom schade aan de

machine! De V-riem moet na het monteren vrij zitten en mag niet de afdekking achterste V-riem aanraken.

Controleer dit door een visuele inspectie.

13. Onderhoud

Kans op letsel!

Trek vóór alle onderhouds- en reinigingswerkzaamheden, vóór transport en vóór het stilleggen altijd de contactsleutel uit en bewaar deze op een veilige plaats om te voorkomen dat de verbrandingsmotor onbedoeld aanslaat.

Kans op letsel!

Werk uitsluitend met handschoenen. Raak het maairnes nooit aan zolang het niet stilstaat. Voer onderhouds- en reinigingswerkzaamheden alleen bij een afgekoelde verbrandingsmotor en geluiddemper uit. Lees vóór alle onderhouds- en reparatiewerken eerst het hoofdstuk "Voor uw veiligheid", met name de paragraaf "Onderhoud en reparaties", zorgvuldig door en volg de instructies op. (⇒ 4.)

Algemeen

Kans op letsel!

Om veiligheidsredenen zijn onderhoudswerkzaamheden aan de rem verboden. Laat afstel- en onderhoudswerkzaamheden door een vakhandelaar uitvoeren. VIKING beveelt u de VIKING dealer aan.

Algemene onderhoudsaanwijzingen:

• Houd het onderhoudsschema en de onderhoudsintervallen nauwkeurig aan.
• Naast het in de gebruiksaanwijzing aangegeven onderhoudsschema moeten het onderhoudsschema en de onderhoudswerkzaamheden in de gebruiksaanwijzing voor de verbrandingsmotor worden opgevolgd.

Voor de volgende onderhouds- en reparatiewerkzaamheden verwijzen wij u naar de gebruiksaanwijzing voor de verbrandingsmotor:

– Luchtfilter vervangen.
- Gegevens van de motorolie (type, vulhoeveelheid olie enz.).
- Bougie controleren en vervangen.
- Brandstofffilter vervangen.
- Reinigen van de verbrandingsmotor.

De volgende punten moeten voorafgaand aan alle onderhouds- reparatie- en reinigingswerkzaamheden te allen tijde worden opgevolgd:

• Plaats het apparaat op een vlakke en stevige ondergrond.
• Verbrandingsmotor uitschakelen. (⇒ 11.3)
• De contactsleutel eruit trekken en op een veilige plek bewaren.
• Handrem aantrekken. (⇒ 8.9)
• Laat de verbrandingsmotor volledig afkoelen.
  –Lees het hoofdstuk "Voor uw veiligheid" zorgvuldig door en volg de instructies nauwkeurig op.

13.1 Onderhoudsschema

Alle gegevens in het onderhoudsschema moeten nauwkeurig worden opgevolgd. Bij niet-inachtneming van het onderhoudsschema kan aanzienlijke schade aan de machine worden veroorzaakt.

Aanwijzing

Bij een zware belasting, met name bij professioneel gebruik, kunnen kortere onderhoudsintervallen dan de hier vermelde noodzakelijk zijn. Tevens kunnen extreme omstandigheden zoals een zanderige of steenachtige bodem, stof enz. tot kortere onderhoudsintervallen leiden dan in de gebruiksaanwijzing worden aangegeven. Om de 100 bedrijfsuren of een keer per jaar moet er een inspectie door een dealer worden uitgevoerd. VIKING beveelt u de VIKING vakhandelaar aan.

Onderhoudswerkzaamheden vóór elk gebruik:

Voor een krachtige en veilige werking en ter voorkoming van storingen is het van belang om van de staat van het apparaat op de hoogte te zijn.

Daarvoor zijn de volgende inspecties vóór elke start nodig (visuele inspectie):

• Bandenspanning. (⇒ 13.25)
  – Slijtage van en schade aan banden.
  – Lekkage van de brandstofleidingen.
• Motoroliepeil (zie gebruiksaanwijzing verbrandingsmotor).

• Brandstofpeil.

• Algemene visuele controle van het apparaat en het maaiwerk. Vooral de beschermkappen moeten op beschadigingen worden gecontroleerd.

• Goede bevestiging van de schroefverbindingen.

Onderhoudswerkzaamheden na elk gebruik:

• Reinigen van de machine (maaiwerk, uitwerpkanaal) en eventuele combiapparaten.
• Let op de gegevens voor het reinigen van de motor (zie de gebruiksaanwijzing voor de motor).
  – Reinig de transmissie door grasresten of andere verontreinigingen af te vegen.

Onderhoudswerkzaamheden na de eerste 10 bedrijfsuren (eerste inbedrijfstelling):

- Een inspectie door uw vakhandelaar wordt aanbevolen.

VIKING beveelt u de VIKING vakhandelaar aan.

Onderhoudswerkzaamheden na elke 25 bedrijfsuren:

- Controle van de messenbevestiging en scherpte van het mes, op slijtagegrens van het maairnes letten.

Onderhoudswerkzaamheden na elke 50 bedrijfsuren:

– Algemene smering.
- Inbouwpositie van het maaiwerk controleren. (⇒ 13.8)

Onderhoudswerkzaamheden na elke 100 bedrijfsuren:

• Vervangen van het maaiimes.
• Een inspectie door een vakhandelaar laten uitvoeren.

VIKING beveelt u de VIKING vakhandelaar aan.

Aanwijzing

Bij de inspectie door de vakhandelaar wordt de werking van de rem gecontroleerd en wordt de rem indien nodig onderhouden. Daarnaast worden alle noodzakelijke onderhoudswerkzaamheden aan de transmissie uitgevoerd.

13.2 Smeren

Beide fusees op de vooras boven beide smeernippels aan de vooras smeren.

Aanwijzing

Vóór het smeren moet de vooras door een juiste ondersteuning worden ontlast. De smeernippel moet elke keer vóór het smeren worden gereinigd om te voorkomen dat er vuil in de fusee komt. Verwijder uitgelopen smeervet altijd na het smeren (afvegen). Gebruik standaard smeervet.

Smering

• Motor uitschakelen. (⇒ 11.3)
- De contactsleutel eruit trekken en op een veilige plek bewaren.
• Handrem aantrekken. (⇒ 8.9)
- De vooras ontlasten door deze te ondersteunen (optillen).

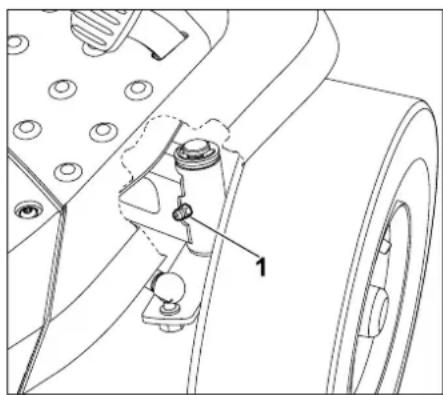

Met behulp van een vetspuit (niet meegeleverd) aan beide kanten via de smeernippel (1) smeervet erin spuiten totdat er bij de fusees iets vet uitstroomt.

• Uitgestroomd smeermiddel verwijderen.
• Ondersteuning van de vooras verwijderen.

13.3 Uitwerpkanaal demonteren

Voor betere reiniging van het uitwerpkanaal kan het uitwerpkanaal zonder extra gereedschap worden gedemonteerd.

Neem vóór het demonteren de volgende punten in acht:

• Motor uitschakelen. (⇒ 11.3)
- De contactsleutel eruit trekken en op een veilige plek bewaren.
• Handrem aantrekken. (⇒ 8.9)
- Grasopvangbox verwijderen. (⇒ 11.9)

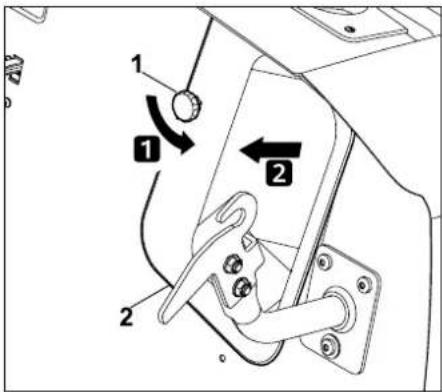

De twee sluitmoeren (1) eruit draaien en verwijderen. Uitwerpkanaal (2) eruit trekken.

! Voorkom schade aan de machine!

Monteer het uitwerpkanaal weer meteen na het reinigen om te voorkomen dat het wordt vergeten.

13.4 Uitwerpkanaal monteren

! Voorkom schade aan de machine!

Bij het inschuiven van het uitwerpkanaal controleren of dit aan alle kanten over de uitwerpopening van het maaiwerk wordt gestulpt.

Aanwijzing

Bij elke reiniging of elke keer bij het monteren van het uitwerpkanaal ook de peilindicator (grasopvangbox) inspecteren en indien nodig reinigen.

Neem vóór het monteren de volgende punten in acht:

• Motor uitschakelen. (⇒ 11.3)
- De contactsleutel eruit trekken en op een veilige plek bewaren.
• Handrem aantrekken. (⇒ 8.9)
- Grasopvangbox verwijderen. (⇒ 11.9)
• De laagste snijstand kiezen.

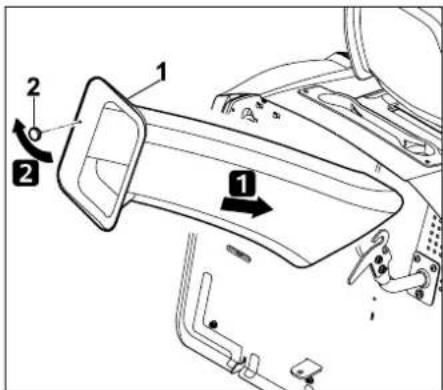

Het uitwerpkanaal (1) tot de aanslag erin schuiven en over de uitwerpopening van het maaiwerk aanbrengen.
Sluitmoeren (2) indraaien en aantrekken.

13.5 Peilindicator (grasopvangbox) reinigen

Aanwijzing

De peilindicator (grasopvangbox) kan bij het maaien van nat of vochtig gras vuil worden.

Daardoor werkt deze slechter. Als de peilindicator (grasopvangbox) niet soepel kan worden bewogen, dan moet deze met behulp van een borstel voorzichtig worden gereinigd. Ter voorkoming moet de peilindicator (grasopvangbox) elke keer na het maaien of bij elke reiniging van het uitwerpkanaal worden gereinigd.

• Motor uitschakelen. (⇒ 11.3)
- De contactsleutel eruit trekken en op een veilige plek bewaren.
• Handrem aantrekken. (→ 8.9)
- Grasopvangbox verwijderen. (⇒ 11.9)

1 CLICK

De peilindicator (grasopvangbox) (1) met lichte druk naar beneden drukken. Hierbij moet de peilindicator (grasopvangbox) (1) gemakkelijk kunnen worden bewogen en

moet er een zacht „klikken“ van de schakelaar hoorbaar zijn. Na het loslaten van de peilindicator (grasopvangbox) (1) moet deze weer zelfstandig terug naar boven in de uitgangspositie springen.

Mocht de peilindicator (grasopvangbox) vuil zijn, dan moet deze met behulp van een borstel (niet in de levering inbegrepen) en zonder water voorzichtig worden gereinigd.

13.6 Veiligheidsvoorzieningen controleren

Gevaar voor letsel!

De veiligheidsvoorzieningen mogen uitsluitend vanuit de bestuurdersstoel worden gecontroleerd.

Hierbij mogen geen personen (in het bijzonder kinderen) of dieren in de buurt zijn.

Controleer ten minste eenmaal per maand of alle veiligheidsvoorzieningen goed werken.

Controleer na een langere bedrijfspauze, bij weinig gebruikte apparaten of na reparaties vóór het opnieuw in gebruik nemen alle veiligheidsvoorzieningen.

Remcontactschakelaar controleren:

• De gebruiker moet op de bestuurdersstoel zitten.
• De grasopvangbox moet gemonteerd zijn.
• Schakel de motor uit en laat deze tot stilstand komen.

• Maaiwerk uitschakelen. (⇒ 8.3)

• Het rempedaal niet intrappen (indrukken) of de handrem loszetten.

• De motor mag niet worden gestart met een geactiveerde remcontactschakelaar!

Maaiwerkcontactschakelaar controleren:

• De gebruiker moet op de bestuurdersstoel zitten.
• Rempedaal tot aan de aanslag intrappen en vasthouden. (⇒ 8.8)
• Maaiwerk inschakelen. (⇒ 8.3)
• De motor mag niet worden gestart met een geactiveerde maaiwerkcontactschakelaar!

Stoelcontactschakelaar controleren:

• De gebruiker moet op de bestuurdersstoel zitten.
• Motor starten en op maximaal toerental laten draaien. (⇒ 11.2), (⇒ 8.2)
• Maaiwerk inschakelen. (⇒ 8.3)
• Bestuurdersstoel ontlasten van het gewicht door langzaam en voorzichtig op te staan. Niet afstappen!
• Bij een geactiveerde stoelcontactschakelaar wordt de motor uitgeschakeld!

Contactschakelaar grasopvangbox controleren:

• De gebruiker moet op de bestuurdersstoel zitten.
• Motor starten en op maximaal toerental laten draaien. (⇒ 11.2), (⇒ 8.2)

• Maaiwerk inschakelen. (⇒ 8.3)

• Grasopvangbox vanuit de bestuurdersstoel omhoog klappen (ledigen) met behulp van de hendel voor het ledigen van de grasopvangbox. (⇒ 11.8)

• Bij een geactiveerde contactschakelaar van de grasopvangbox worden de motor en het maaiwerk uitgeschakeld!

13.7 Maaimessen onderhouden

Gevaar voor letsel!

Werk uitsluitend met handschoenen. Neem altijd contact op met een vakhandelaar (VIKING beveelt u de VIKING vakhandelaar aan) als u niet over de vereiste kennis of gereedschappen beschikt. VIKING raadt aan originele VIKING reserveonderdelen te gebruiken. Raak het maaiimes nooit aan zo lang het niet stilstaat. Plaats het maaiwerk altijd op een slipvaste ondergrond.

Onderhoudsinterval:

Na elke 25 bedrijfsuren.

Onderhoudswerkzaamheden:

• Slijtagegrenzen van het maairnes controleren.
• Zo nodig maaiimes slijpen. Als het maairesultaat na verloop van tijd verslechtert, dient het maaiimes te worden geslepen.

Slijtagegrenzen van het mes controleren

Gevaar voor letsel!

Een versleten maaimes kan afbreken en ernstig letsel veroorzaken. Volg daarom de onderhoudsinstructies voor het mes. Maaimessen worden afhankelijk van de toepassing en de gebruiksduur in meer of mindere mate slijtagegevoelig. Als u de machine op een zandige ondergrond of in droge omstandigheden gebruikt, slijten de maaimessen door een sterkere belasting sneller dan gemiddeld.

Opgelet!

Bij het vervangen van het maaiimes ook altijd de mesbout en de borgring vervangen.

VIKING raadt in verband met het controleren van de slijtagegrenzen aan het maaiwerk te demonteren. Als u over een geschikte hefbrug beschikt, kunt u de slijtagegrenzen aan het maairnes ook controleren zonder dat u het maaiwerk hoeft te demonteren.

• Maaiwerk en maaimessen zorgvuldig reinigen.
  • Maaiwerk demonteren. (⇒ 12.1)

Maaiwerk veilig neerzetten voor de controle

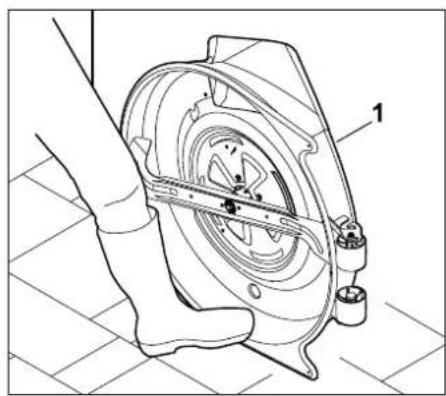

Maaiwerk (1) tegen een muur zetten en met de voet wegglijden voorkomen.

Slijtagegrenzen controleren

1 A B

A = dikte van het mes
B = mesbreedte
Dikte van het mes A:
Het maaiimes (1) moet overal minstens
2,5 mm dik zijn.
Meet het maairnes (1) met een schuifmaat op meerdere plaatsen.
Wanneer er op een plek geen dikte van
2,5 mm meer gemeten wordt, moet het maaiimes vervangen worden.
Mesbreedte B:
Meet de afstand (B) met behulp van een schuifmaat.
De afstand (B) moet om
veiligheidsredenen minstens 65 mm bedragen.

Gevaar voor letsel!

Wanneer de gespecificeerde slijtagegrenzen worden bereikt of onderschreden, moet het maairnes worden vervangen.

Maaiimes demonteren

• Maaiwerk demonteren. (⇒ 12.1)
- Maaiwerk tegen een muur zetten en wegglijden voorkomen.

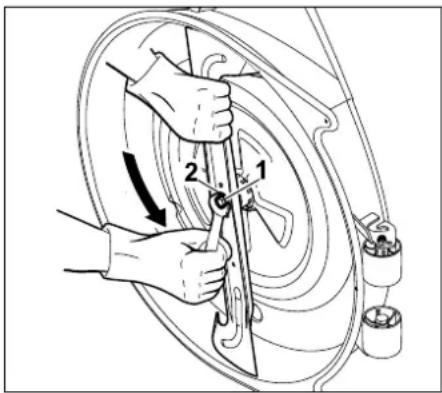

Mesbout (1) met behulp van een schroevendraaier SW17 (niet meegeleverd) losdraaien en eruit schroeven.

Mesbout (1) samen met de borgring (2) verwijderen. Het maairnes (3) verwijderen.

Maaimes slijpen

Gevaar voor letsel!

Draag tijdens het slijpen altijd een veiligheidsbril en handschoenen.

Slijp het maairnes met inachtneming van de volgende punten:

• Koel het maairnes tijdens het slijpen, bijvoorbeeld met water. Het mes mag niet blauw worden, omdat anders de snijresultaten minder worden.
• Slijp het maaiimes gelijkmatig om trillingen door onbalans te voorkomen.
• Houd de slijphoek van 30° aan.
• Houd tijdens het slijpen rekening met de slijtagegrenzen.

Gevaar voor letsel!

Bij het bijslijpen van het maaiimes moeten de slijtagegrenzen en de snijhoek van 30° te allen tijde worden aangehouden. Het maaiimes moet worden vervangen zodra inkepingen of scheuren te zien zijn of als de gegevens in het hoofdstuk "Slijtagegrenze van de messen" worden onderschreden.

Balans van maaiimes controleren

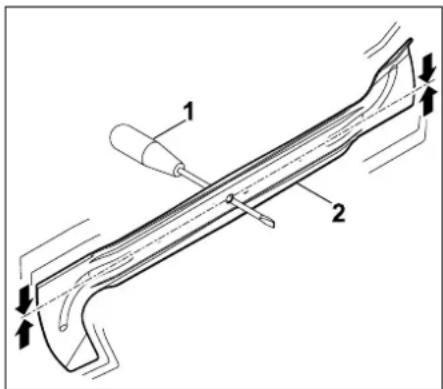

Schroevendraaier (1) door de middelste boring steken.

Als het maairnes (2) uitgelijnd is, moet het in de afgebeelde stand staan.

Gevaar voor letsel!

Bij een eventuele onbalans van het maaimes moet de procedure "Maaimes slijpen" worden herhaald totdat het maaimes uitgebalanceerd is. Het maaimes mag enkel door het slijpen van de snijkanten worden gebalanceerd.

Maaimes monteren:

Gevaar voor letsel!

Controleer het maaiimes voorafgaand aan het inbouwen op beschadigingen (inkepingen of scheuren) en slijtage. Vervang versleten of beschadigde maaimessen.

Vervang de borgring bij elke montage van de messen. Borg de mesbout extra met Loctite 243.

Het voorgeschreven aandraaimoment van de mesbouten van 65 - 70 Nm moet precies worden aangehouden, omdat een veilige bevestiging van het snijgereedschap daarvan afhangt.

Het maairmes moet met inachtneming van de volgende punten worden vastgestoken.

- Maaiimes met de omhooggebogen randen/ windvleugels naar boven (richting maaiwerk) monteren.

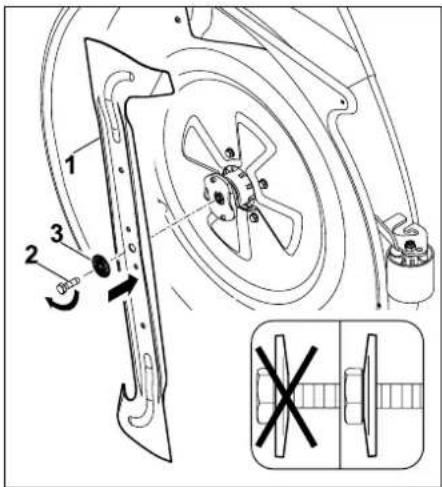

Maaimes (1) aanbrengen en de mesbout (2) met borgring (3) (op welving van de borgring letten) erin draaien en met een aandraaikoppel van 65 - 70 Nm vastdraaien.

13.8 Inbouwpositie van het maaiwerk controleren

Onderhoudsinterval:

Na elke 50 uren gebruikstijd.

Het maaiwerk moet worden geïnspecteerd na elke 50 uren gebruikstijd, of zo vaak als nodig (bijv. na krachtige schokken tegen het maaiwerk).

Kans op letsel!

Bij alle werken aan het maaiwerk de verbrandingsmotor uitschakelen en de contactsleutel verwijderen. Grijp nooit onder het maaiwerk wanneer het mes nog draait.

Voorafgaand aan de controle van de juiste inbouwpositie van het maaiwerk moet de bandenspanning op alle banden worden gecontroleerd en eventueel worden gecorrigeerd. (⇒ 13.25) als de bandenspanning niet uniform is wordt de instelling van het maaiwerk beïnvloed! Bij een onjuiste stand van het maaiwerk ten opzichte van de bodem kan het maairesultaat nadelig uitvallen.

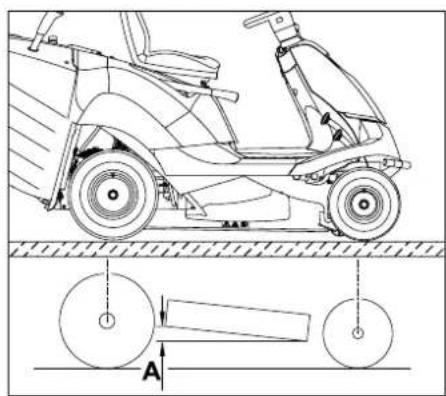

Het maaiwerk is juist gemonteerd als het aan de voorkant iets lager staat dan aan de achterkant. Het maaiwerk is iets naar voren gekanteld.

• Machine op een vlakke ondergrond zetten.
  • Motor uitschakelen. (⇒ 11.3)
  • Handrem aantrekken. (⇒ 8.9)
• De contactsleutel eruit trekken en op een veilige plek bewaren.
  • Laagste snijstand kiezen. (⇒ 8.10)

De afstand A= 10 mm.

13.9 Wielen vervangen

Bij beschadigingen (gaten, scheuren, snedes enz.) aan de randen het beschadigde wiel demonteren en hiermee naar uw vakhandelaar gaan.

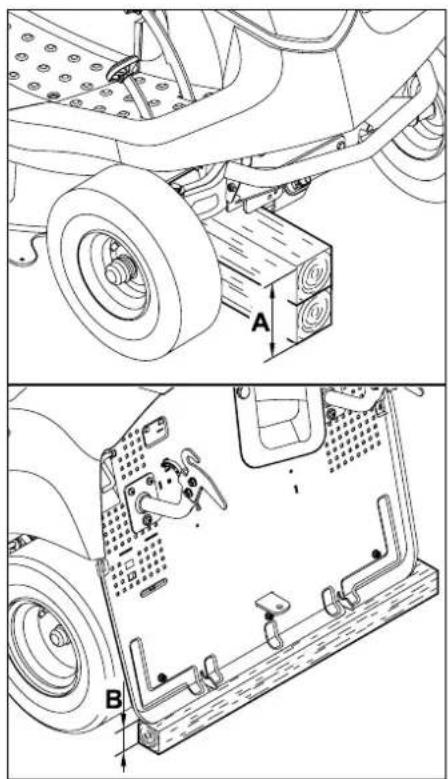

Machine optillen en ondersteunen

Gevaar voor letsel!

Bedenk bij het optillen van de machine dat deze erg zwaar is (zie hoofdstuk "Technische gegevens"). (⇔ 20.) Breng de machine indien nodig met behulp van een tweede persoon of met een krik (niet meegeleverd) omhoog.

Voorkom schade aan de machine Bij het ondersteunen erop letten, dat de machine alleen met de as of met de achterwand op de ondergrond ligt. De machine alleen aan de hiervoor bedoelde onderdelen (bijv. frame, bumper, velgen, as) optillen. De machine nooit aan de kunststof delen optillen of hierop laten rusten.

• De machine op een vlakke en vaste ondergrond zetten.
  • Motor uitschakelen. (⇒ 11.3)
  • Handrem aantrekken. (⇒ 8.9)
• De contactsleutel eruit trekken en op een veilige plek bewaren.

Afdekkap (1) lostrekken. Borgring (2) wegnemen met behulp van een schroevendraaier.

Grote ring (3) samen met het wiel (5) van de wielas trekken.

Controleer bij het demonteren van de achterwielen of de meenemers (pasveer) niet kwijtraken.

Wiel monteren

Controleer vóór het monteren van de achterwielen of de meenemers (pasveer) aan beide kanten in de groef van de wielas zitten.

Vóór het monteren van de wielen de volgende punten afwerken:

• Vuil van de wielas halen.
- Wielas vóór de montage dun met smeervet insmeren.

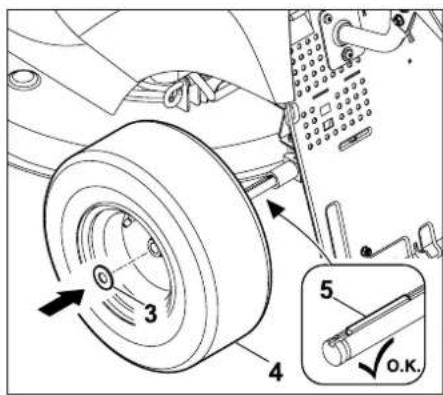

De pasveer (5) in de achterste wielas plaatsen. Wiel (4) met de grote ring (3) op de wielas schuiven.

Borgring (2) in de inkeping van de wielas laten vallen.
Afdekkap (1) op wielas steken.

13.10 Motorafdekking

Voor onderhouds- en reinigingswerkzaamheden aan de motor kan de motorafdekking omhoog worden

geklapt. Bij een omhoog geklapte motorafdekking is voldoende ruimte voor zulke werkzaamheden.

Gevaar voor letsel!

Vóór het omhoog klappen van de motorafdekking de handrem aantrekken en de contactsleutel verwijderen en op een veilige plek bewaren.

Vóór het omhoog klappen van de motorafdekking de volgende punten uitvoeren:

• Plaats de machine op een vlakke en stevige ondergrond.
  • Motor uitschakelen. (⇒ 11.3)
• Contactsleutel eruit trekken en op een veilige plek bewaren.
  • Handrem aantrekken. (⇒ 8.9)
  • Grasopvangbox demonteren. (⇒ 11.9)
  • Uitwerpkanaal demonteren. (⇒ 13.3)
• Laat de motor volledig afkoelen.
  • Maaiwerk demonteren. (⇒ 12.1)

Motorafdekking loshalen:

Gevaar voor knellen!

Bij het loshalen van de stang snijhoogteverstelling erop letten, dat er zich geen lichaamsdelen (vingers, hand, voet, enz.) direct onder het maaiwerk bevinden.

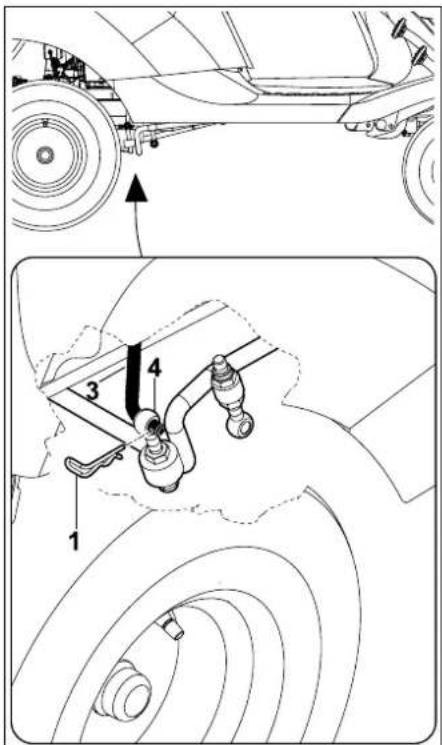

Splint (1) aan de rechterzijde van de maaiwerkophanging achter (4) eruit trekken.

Stang snijhoogteverstelling (3) van de maaiwerkophanging achter (4) losmaken.

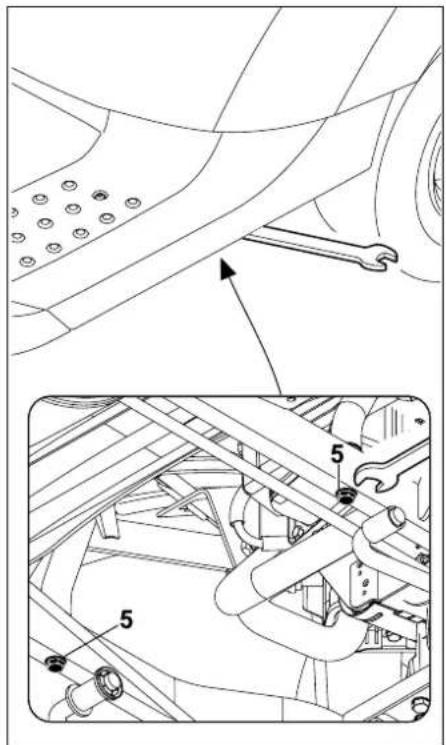

Bouten (5) losdraaien en eruit draaien.

Bescherming tegen verlies!

De bouten kunnen na het losdraaien niet worden weggenomen.

Motorafdekking omhoog klappen:

Gevaar voor letsel!

Motorafdekking altijd volledig tot de aanslag omhoog klappen, zodat de vergrendeling aan het frame vastklikt. Hierdoor kan de motorafdekking niet dicht slaan.

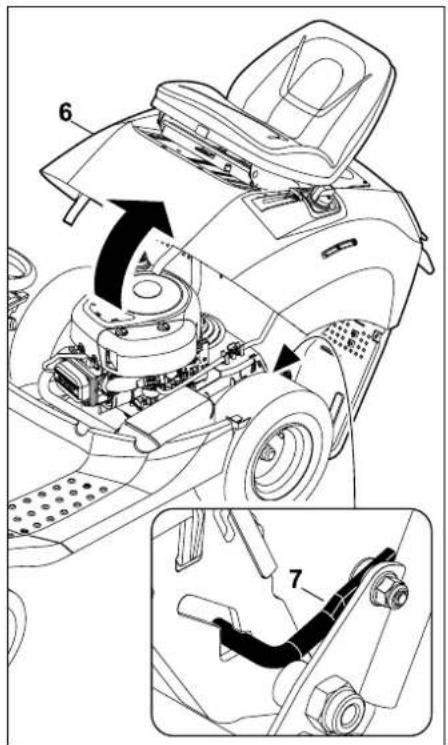

Motorafdekking (6) tot aan de aanslag omhoog klappen. Zorg er hierbij voor dat de vergrendeling (7) goed op het frame vastklikt.

Motorafdekking (6) iets naar voren drukken en vasthouden. Vergrendeling (7) ontgrendelen (optillen) en de motorafdekking (6) langzaam laten zakken.

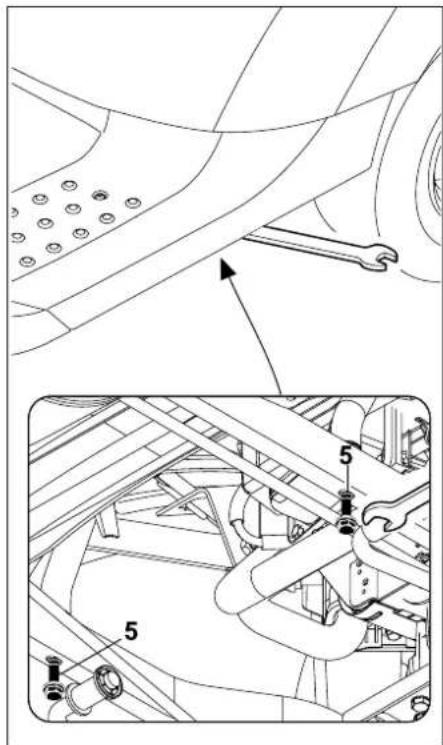

Draai beide bouten (5) erin en haal deze met 21 - 25 Nm aan.

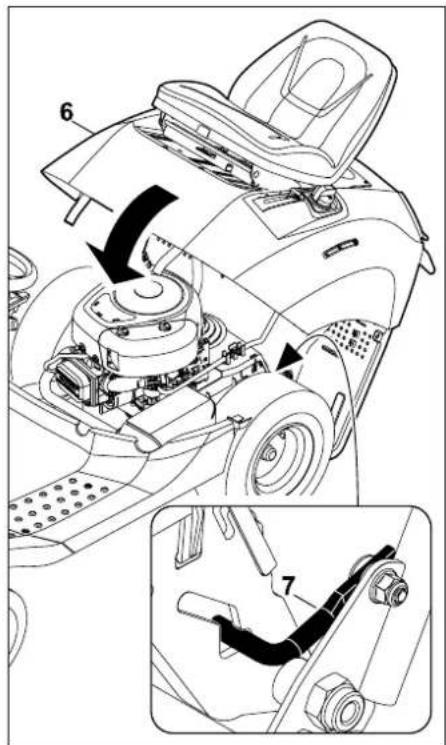

Motorafdekking sluiten

Gevaar voor knellen!

Let er bij het sluiten op, dat er geen lichaamsdelen bekneld kunnen raken. Motorafdekking langzaam en voorzichtig sluiten.

Stang snijhoogteverstelling (3) in de boring van de maaiwerkophanging (4) steken. Splint (1) insteken.

• Maaiwerk monteren. (⇒ 12.2)
• Uitwerpkanaal monteren. (⇒ 13.4)
- Grasopvangbox vasthaken. (⇒ 11.9)

13.11 Motoroliepeil controleren

Voorkom schade aan de machine!

Voor het eerste gebruik of voor elk gebruik telkens het vulpeil van de motorolie controleren.

• Plaats de machine op een vlakke ondergrond.
  • Motor uitschakelen. (⇒ 11.3)
  • Handrem aantrekken. (⇒ 8.9)
  • Motor laten afkoelen.
  • Opbergvak openen. (⇒ 13.26)

Gegevens over het controleren van het vulpeil vindt u in de gebruiksaanwijzing van de motor.

Aanwijzing!

Vul motorolie bij als er geen of te weinig motorolie is.

• Opbergvak sluiten. (⇒ 13.26)

13.12 Motorolie verversen

Kans op brandwonden!

Vóór het bijvullen of verversen van motorolie de verbrandingsmotor volledig laten afkoelen. Gemorste motorolie kan ontvlammen! Wees uitermate voorzichtig bij het aftappen van de motorolie. De motorolie kan heet zijn.

Voor informatie over motorolie en vulhoeveelheid olie verwijzen wij u eveneens naar de gebruiksaanwijzing van de verbrandingsmotor.

Ververs de motorolie als de verbrandingsmotor handwarm is. Geschikte olieopvangbak (hou rekening met vulhoeveelheid olie) onder de olieaftapleiding zetten. Voer gebruikte olie af conform de wettelijke bepalingen.

Verversingsintervallen voor olie:

Voor de aanbevolen intervallen voor het verversen van motorolie verwijzen wij u naar de gebruiksaanwijzing voor de verbrandingsmotor.

Motorolie aftappen:

• Motor uitschakelen. (⇒ 11.3)
• Handrem aantrekken. (⇒ 8.9)
- Contactsleutel eruit trekken en op een veilige plek bewaren.
• Uitwerpkanaal demonteren. (⇒ 13.3)
• Motor laten afkoelen (handwarm).
• Opbergvak openen. (⇒ 13.26)
- Oliedop eraf schroeven (zie gebruiksaanwijzing motor).

MR 4082:

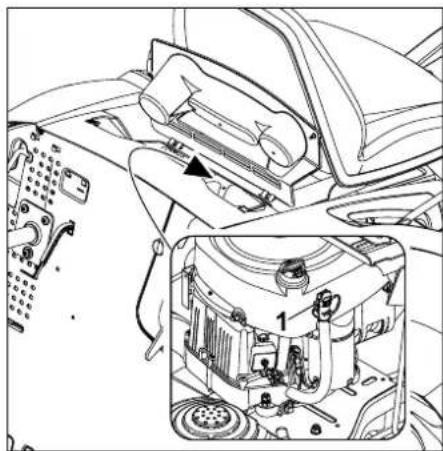

De olieaftapslang (1) bevindt zich op de motor vlakbij het rechter achterwiel.

• Geschikte opvangbak voor olie eronder zetten.
• Olieaftapslang losshaken.

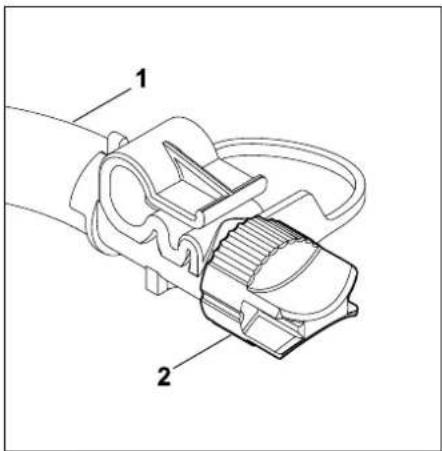

Snelsluiting (2) van de olieaftapslang (1) een halve slag naar links draaien en verwijderen.

Motorolie volledig aftappen.

• Snelsluiting sluiten.
• Olieaftapslang aan de motor vasthaken.

MR 4082 K:

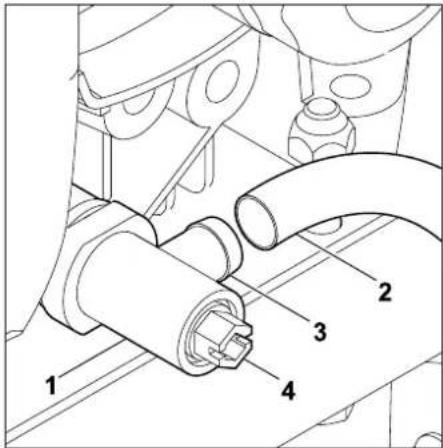

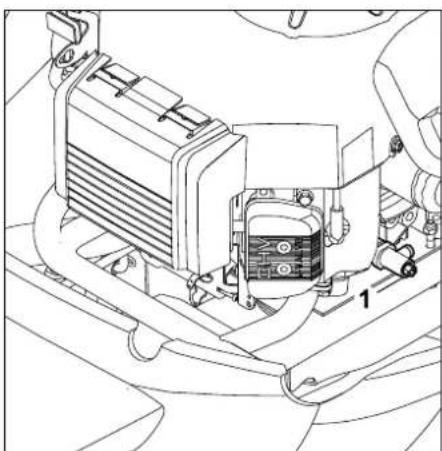

De olieaftapbuis (1) bevindt zich op de motor vlakbij het linker achterwiel.

- Geschikte opvangbak voor olie eronder zetten.

Een geschikte slang (2) op de spruitleiding (3) van de olieaftapbuis (2) steken. Olieaftapschroef (4) met behulp van een schroevendraaier (SW 10) openen (linksom draaien) en de motorolie volledig aftappen.

• Olieaftapschroef sluiten.
• Slang verwijderen.

13.13 Motorolie bijvullen

Voorkom schade aan de machine Zorg ervoor dat de motorolie niet beneden of boven het juiste peil komt te staan.

Aanwijzing

Controleer het motoroliepeil vóór het bijvullen ervan.

Gegevens over de te gebruiken motorolie en de hoeveelheid olie vindt u in de gebruiksaanwijzing van de motor.

VIKING raadt u aan een trechter (wordt niet meegeleverd) te gebruiken.

Voor het vullen van de motorolie een geschikte trechter en een slang (wordt niet meegeleverd) gebruiken.

De trechter zo in de slang steken dat de motorolie in de trechter kan worden gevuld en vervolgens door de slang stroomt.

• Opbergvak openen. (⇒ 13.26)

Gegevens over het vullen van de motorolie vindt u in de gebruiksaanwijzing van de motor.

Voor het vullen van de motorolie een trechter met slang gebruiken.

• Opbergvak sluiten. (⇒ 13.26)

13.14 Brandstofkraan

Door de brandstofkraan open en dicht te draaien, wordt de brandstofstroom in de brandstofleiding geopend of onderbroken. De brandstofkraan bevindt zich achter het linker achterwiel.

• Motor uitschakelen.
  • Handrem aantrekken.

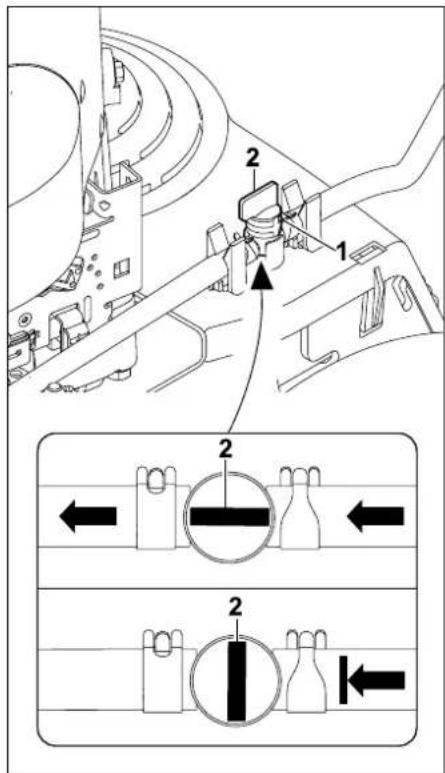

De brandstofkraan (1) wordt geopend of gesloten door aan de verstelklep (2) te draaien.

13.15 Afdekking van de stuurkolom demonteren

• Motor uitschakelen. (⇒ 11.3)
• Handrem aantrekken. (⇒ 8.9)
- Contactsleutel eruit trekken en op een veilige plek bewaren.

Beide klemnokken (1) iets indrukken en vasthouden. Afdekking stuurkolom (2) naar beneden trekken en verwijderen.

13.16 Afdekking van de stuurkolom monteren

• Motor uitschakelen. (⇒ 11.3)
• Handrem aantrekken. (⇒ 8.9)
- Contactsleutel eruit trekken en op een veilige plek bewaren.

1 2 3 O.K.

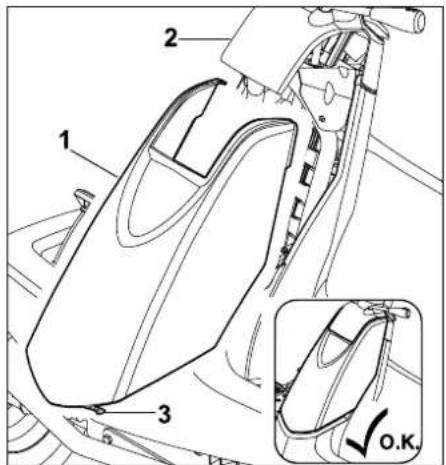

Afdekking stuurkolom (1) van onderen naar boven in het dashboard (2) geleiden. De klemnokken (3) in de openingen (4) steken. Afdekking stuurkolom (1) laten vastklikken door deze iets in te drukken.

13.17 Zekeringen

Brandgevaar!

De zekeringen mogen nooit met een draad of folie worden afgedekt. Plaats nooit een zekering met een andere dan de voorgeschreven capaciteit (ampère).

Als er binnen korte tijd weer een zekering doorbrandt, is een defect (b.v. kortsluiting) de mogelijke oorzaak.

Neem contact op met een vakhandelaar. VIKING beveelt u de VIKING vakhandelaar aan.

• Motor uitschakelen. (⇒ 11.3)

• Handrem aantrekken. (⇒ 8.9)

• Contactsleutel eruit trekken en op een veilige plek bewaren.
• Afdekking van de stuurkolom demonteren. (⇒ 13.15)

Zekering controleren

Steekzekeringen:

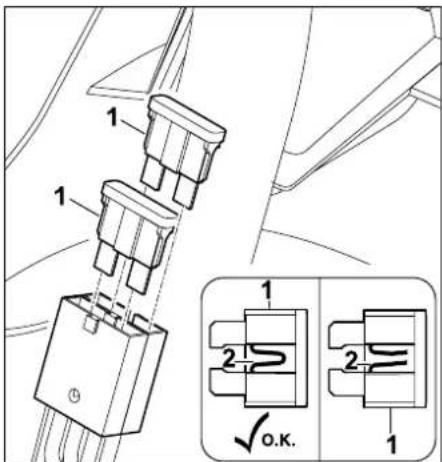

1 1 1 2 2 1 O.K.

Steekzekeringen (1) verwijderen. Inspecteer visueel of de draad in het kunststof (2) beschadigd (doorgebrand) is. Bij een beschadigde draad (2) moet de zekering worden vervangen.

Hoofdzekering:

1 3 2 √o.k.

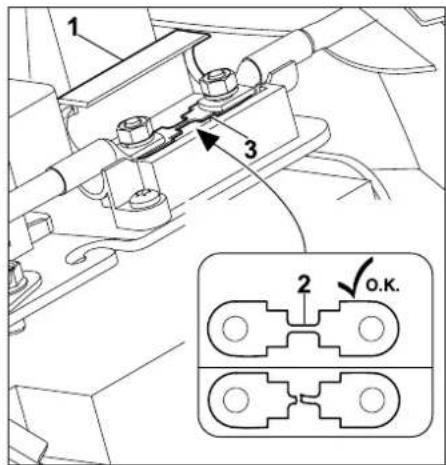

Afdekking (1) openen.

Inspecteer visueel of de draad (2) beschadigd (doorgebrand) is. Bij een beschadigde draad moet de zekering (3) door een vakhandelaar worden vervangen. VIKING beveelt u de VIKING vakhandelaar aan.

• Afdekking sluiten.
• Afdekking van de stuurkolom monteren. (⇒ 13.16)

Zekeringen vervangen

• Afdekking van de stuurkolom demonteren. (⇒ 13.15)

Steekzekeringen:

• Steekzekering controleren.
Zekering 10 ampere (rood)
Zekering 15 ampere (blauw)

Model Hefvoorziening

Elek- trisch systeem

MR 4082 10 A 10 A

MR 4082 K 15 A 10 A

Hoofdzekering:

150 ampere

Om veiligheidsredenen mag de hoofdzekering uitsluitend door een dealer worden vervangen. VIKING beveelt u de VIKING dealer aan.

- Afdekking van de stuurkolom monteren. (⇒ 13.16)

13.18 Accu

Gevaar voor letsel!

Bij het loskoppelen van de accu altijd eerst de zwarte minkabel (−) en pas dan de rode pluskabel (+) loskoppelen! Bij het aansluiten van de accu altijd eerst de rode pluskabel (+) aansluiten.

De accu is onderhoudsvrij en moet alleen worden vervangen bij een beschadiging of gedemonteerd bij een langere stillegging (b.v. winterpauze). Verwijder de accu uit de machine voordat u deze afvoert. Bied de accu niet via het huisvuil aan, maar lever deze bij de vakhandelaar of het afvalpunt voor gevaarlijke stoffen in.

• Motor uitschakelen.(⇒ 11.3)
• Handrem aantrekken. (⇒ 8.9)

• Contactsleutel eruit trekken en op een veilige plek bewaren.
• Afdekking van de stuurkolom demonteren. (⇒ 13.15)

Accu loskoppelen:

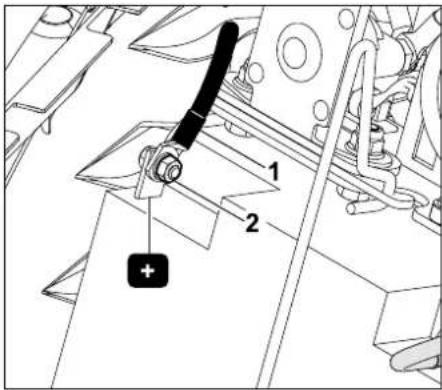

De moer (1) van de zwarte aansluitkabel (2) met behulp van twee schroevendraaiers SW8 eruit draaien en schroef, ring en moer verwijderen. Aansluitkabel (2) van de minpool (-) op de accu loshalen en wegnemen.

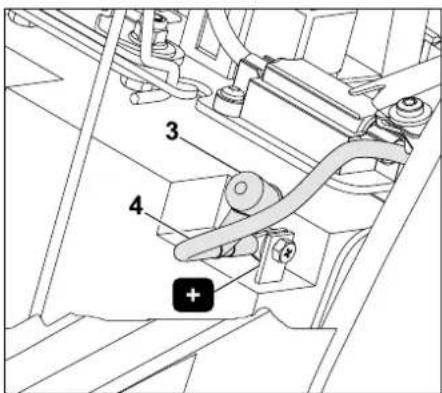

Afdekkap (3) lostrekken. De schroefverbinding van de rode aansluitkabel (4) met behulp van twee schroevendraaiers SW8 van de pluspool (+) op de accu loshalen en schroef, ring en moer wegnemen. Aansluitkabel (4) van de pluspool (+) loshalen en wegnemen.

• Zo nodig de accu verwijderen. (⇒ 13.18)
• Bouten, ringen en moeren tot nader gebruik weer op de minpool (−) en de pluspool (+) van de accu schroeven.
• Zo nodig de afdekking van het stuurkolom monteren. (⇒ 13.16)

Accu aansluiten:

Controleer vóór het inbouwen het laadniveau.

Als de spanning van de accu lager is dan 11,5 V, de accu nog vóór het monteren met een acculader opladen.

• Accu plaatsen. (⇒ 13.18)
• Indien nodig bout, ring en moer van de accu wegnemen.

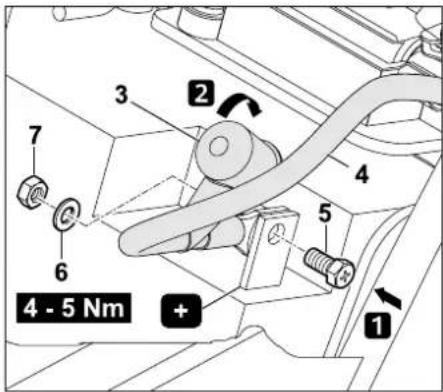

4 - 5 Nm +

Stap 1:

Aansluitklem van de rode aansluitkabel (4) (+) op de pluspool (+) van de accu aanbrengen.

Bout (5) door de boring op de pluspool en door de boring van de aansluitkabel steken. Ring (6) op de bout (5) schuiven en de moer (7) erop schroeven.

De schroefverbinding met behulp van tweede schroevendraaier SW8 met 4-5 N m vastdraaien.

Stap 2:

Afdekkap (3) over de schroefverbinding heen stulpen.

2 3 7 6 5 4 - 5 Nm

Stap 3:

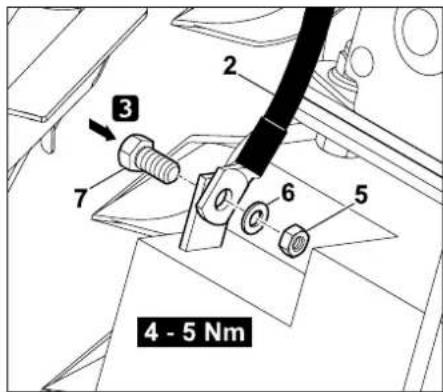

Aansluitklem van de zwarte aansluitkabel (2) (−) op de minpool (−) van de accu aanbrengen.

Ring (6) op de bout (5) steken. Bout (5) door de boringen op de accu en de aansluitklem steken. De moer (7) erop schroeven en met behulp van tweede schroevendraaier SW8 met 4 - 5 Nm vastklemmen.

Accu verwijderen:

• Afdekking van de stuurkolom demonteren. (⇒ 13.15)
  • Accu loskoppelen. (→ 13.18)

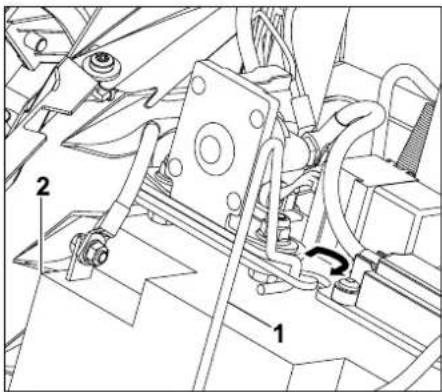

Bevestigingsklem (1) openen.) Accu (2) verwijderen.

• Bevestigingsklem sluiten.
• Afdekking van de stuurkolom monteren. (⇒ 13.16)

Accu plaatsen

- Afdekking van de stuurkolom demonteren. (⇒ 13.15)

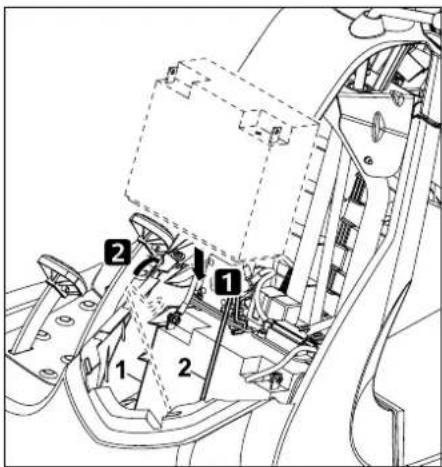

Accu (1) plaatsen. Bevestigingsklem (2) sluiten.

• Accu aansluiten. (⇒ 13.18)
• Afdekking van de stuurkolom monteren. (⇒ 13.16)

Accu laden:

Gevaar voor letsel!

Voor het opladen van de accu met behulp van andere laadsystemen moet de accu worden gedemonteerd. Bovendien moeten de specificaties op het bijblad van de accu en de lader in acht worden genomen.

• Motor uitschakelen. (⇒ 11.3)
- Contactsleutel eruit trekken en op een veilige plek bewaren.
• Accu loskoppelen. (⇒ 13.18)
- Accu verwijderen. (⇒ 13.18)

De accu kan met een overeenkomstig laadsysteem worden opgeladen, indien de gegevens in het bijgaande gegevensblad accu worden opgevolgd.

13.19 Machine reinigen

Voorkom schade aan de

machine! Richt waterstralen (hogedrukreinigers) nooit op motoronderdelen, pakkingen, elektrische onderdelen (accu, kabelboom enz.) en lagers. Dit kan leiden tot beschadigingen of dure reparaties.

Demonteer het maaiwerk altijd voor reinigings- en

onderhoudswerkzaamheden.

Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de

veiligheid van uw VIKING machine wellicht in het geding komt. Als u vuil niet met water, een borstel of een doek kunt verwijderen, raadt VIKING aan een speciaal reinigingsmiddel te gebruiken (bijv. STIHL speciale reiniger).

• Motor uitschakelen. (⇒ 11.3)
• Handrem aantrekken. (⇒ 8.9)
- Contactsleutel eruit trekken en op een veilige plek bewaren.
• Maaiwerk demonteren. (⇒ 12.1)

- Verwijder eerst de aangekoekte grasresten in de maaiwerkbehuizing met een houten staaf.

- Reinig de onderkant van het maaiwerk met een borstel en water.

- Reinig het uitwerpkanaal in gedemonteerde toestand los van de machine met stromend water en een borstel.

- Grasresten uit het maaiwerk en de motorruimte verwijderen.

- Reinig het maairmes met een borstel en water.

- Neem de grasopvangbox weg en reinig deze apart van de machine met stromend water en een borstel. (⇒ 11.9)

13.20 Verbrandingsmotor

Neem de gebruiks- en onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing van de verbrandingsmotor in acht.

Voor een lange gebruiksduur is het van belang de olie op peil te houden, regelmatig de motorolie te verversen en het luchtfilter te vervangen.

13.21 Transmissie

De transmissie is voor de gebruiker onderhoudsvrij.

Bij inspectie van de machine door de vakhandelaar worden noodzakelijke onderhoudswerkzaamheden aan de transmissie uitgevoerd.

13.22 Opslag

Lees voor het opslaan van de machine eerst het hoofdstuk "Voor uw veiligheid", met name de paragraaf "Opslag bij langdurige bedrijfsonderbrekingen", zorgvuldig door en volg de instructies op! (⇒ 4.)

De bergplaats moet droog en stofvrij zijn. Bovendien moet de machine buiten handbereik van kinderen worden bewaard.

Eventuele storingen aan de machine moeten in de regel vóór het opbergen worden verholpen, zodat de machine altijd veilig kan worden gebruikt.

De brandstofkraan vóór het opslaan sluiten.

Contactsleutel uittrekken en zorgvuldig bewaren zodat onbevoegde personen, met name kinderen, de sleutel niet kunnen bemachtigen.

13.23 Stilleggen bij langere onderbrekingen (bijvoorbeeld winterpauze)

Neem bij een langere stilstand van de zitmaaier de volgende punten in acht:

• Reinig zorgvuldig alle buitendelen van de verbrandingsmotor en het apparaat, vooral de koelvinnen.
  – Smeer alle bewegende delen goed in met olie of vet.
• Brandstof uit de brandstoftank aftappen en carburator ledigen (bijvoorbeeld door leegrijden).
• Handrem aantrekken. (⇒ 8.9)
• Volg de aanwijzingen in de gebruiksaanwijzing van de verbrandingsmotor op.
  – Ververs de motorolie (zie gebruiksaanwijzing verbrandingsmotor). (⇔ 13.12)
• Accu loskoppelen. (⇒ 13.18)
• Accu helemaal opgeladen veilig in een koele, droge ruimte opslaan.

13.24 Na langere bedrijfspauzes (bijv. winterpauze)

Als de spanning van de accu lager is dan 11,5 V, de accu nog vóór het inbouwen met een acculader volledig opladen.

Controleer bij een langere stilstand de volgende punten:

• Controleer vóór het monteren de accuspanning.
• Accu plaatsen. (⇒ 13.18)

• Accu aansluiten. (⇒ 13.18)

• Controleer de bandenspanning op alle wielen. (⇒ 13.25)
  – Zo nodig de brandstofkraan openen. (⇒ 13.14)

• Controleer het brandstofpeil en tank indien nodig bij.
• Eventueel de motorolie verversen. (⇒ 13.12)
• Controleer het motoroliepeil en vul dit indien nodig bij. (⇒ 13.11)

13.25 Bandenspanning

De juiste bandenspanning is belangrijk voor het verstellen van het maaiwerk en om een mooi maairesultaat te bereiken. Door een te hoge bandenspanning zou de grasnerf door de bandnoppen worden beschadigd.

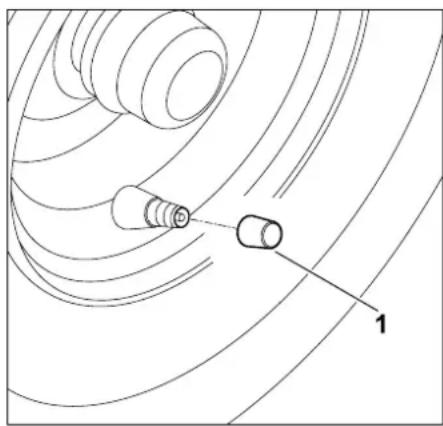

Afdekkap van het ventiel (1) schroeven.

- Met behulp van een geschikte luchtpomp met persluchtmeter de volgende bandenspanningswaarden instellen.

Voorbanden:

0,9 - 1,2 bar

Achterbanden:

0,7 - 1,0 bar

13.26 Opbergvak openen en sluiten

Opbergvak openen:

Gevaar voor letsel!

Schakel de motor uit, trek de contactsleutel eruit en laat de motor volledig afkoelen, voordat u het opbergvak open maakt.

- Trek de verstelhendel bestuurdersstoel omhoog en breng de bestuurdersstoel in de voorste stand (naar het stuurwiel) of klap deze naar voren.

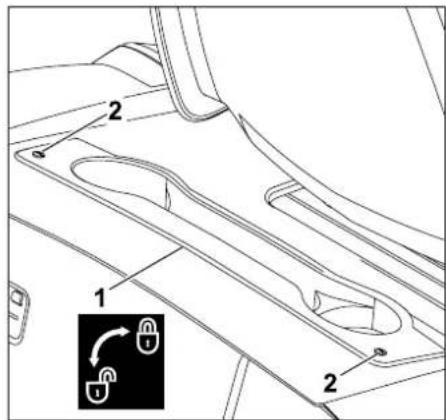

Klap het opbergvak (2) naar voren toe omhoog (richting bestuurdersstoel).

Opbergvak sluiten:

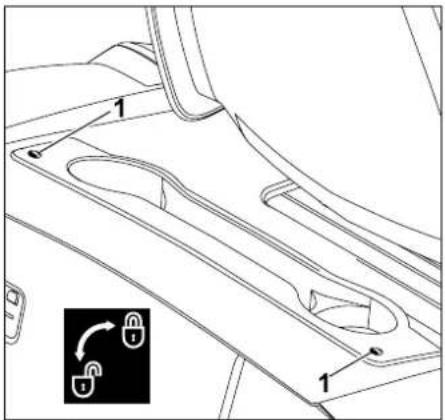

Bouten (2) iets omlaag drukken en vasthouden. Bouten (2) rechtsom erin draaien (ca. 90°).

14. Transport

Gevaar voor letsel!

Lees het hoofdstuk "Voor uw veiligheid", met name de paragraaf "Transport van de machine" en de paragraaf "Aanwijzingen voor veilig gebruik van de machine", zorgvuldig door en volg de instructies op!

Bij het laden van het apparaat op een geschikt voertuig of een geschikte aanhangwagen moet de last te allen tijde gelijkmatig worden verdeeld.

Gebruik bij het laden van de machine laadhellingen die tegen het gewicht bestand zijn en voldoende breed zijn om er veilig tegenop te rijden. Houd bij het oprijden van de laadhellingen een lage snelheid aan en voorkom dat u met de wielen over de zijkant van de laadhellingen uitsteekt en valt. Bedien het voertuig op hellingen voorzichtig en gelijkmatig. Wijzig de snelheid of de richting niet abrupt.

Bij transport op de openbare weg mag de machine uitsluitend met behulp van een geschikt voertuig of een geschikte aanhanger worden getransporteerd! Niet wegslepen!

Neem bij het transport de volgende punten in acht:

• Voor het laden de hoogste snijstand kiezen.

• Bij het gebruik van een aanhanger deze aan de voorzijde ondersteunen om te voorkomen dat deze onder het gewicht van de machine omhoog klapt.

• Gebruik voor het laden een geschikte takel of laadhelling.
  – Laadhellingen stevig plaatsen (op wielstand van de machine letten) en bevestigen.

• Verdeel de last gelijkmatig over de aanhanger.
• Na het laden de laagste snijstand kiezen.
• Motor uitschakelen.
  – Schuif de machine zover naar voren dat de bumper de voorste wand van de aanhanger raakt.
• Handrem aantrekken.
• Brandstofkraan sluiten.
• Zet de machine met behulp van geschikte bevestigingsmiddelen (gordels, kabels enz.) aan de voorste bumper tegen de voorste wand van de aanhanger en borg deze.
• Plaats vervolgens houten wiggen (niet meegeleverd) onder de wielen, zodat onbedoeld wegrollen kan worden vermeden.

15. Standaard reserveonderdelen

Maaiimes:

6140 702 0100

Mesbout:

9010 345 2430

Veerring:

0000 702 6600

De bevestigingselementen van het maairnes (bijv. mesbout) moeten bij het verwisselen of monteren van een mes worden vervangen. Reserveonderdelen zijn verkrijgbaar bij de VIKING vakhandelaar.

16. Accessoires

Voor de machine zijn nog meer accessoires verkrijgbaar.

Voor nadere informatie verwijzen wij u naar uw VIKING vakhandelaar, het internet (www.viking-garden.com) of de VIKING catalogus.

Om veiligheidsredenen mag u bij deze machine uitsluitend door VIKING goedgekeurde accessoires gebruiken.

Grasafval hoort niet in de vuilnisbak, maar moeten worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zijn met

recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen.

Daarom moet het apparaat na afloop van de gebruikelijke levensduur gerecycleerd worden om de waardevolle stoffen te verzamelen.

Afvalproducten als afgewerkte olie (motorolie, transmissieolie), brandstof en accu's altijd deskundig afvoeren. Neem de plaatselijke voorschriften in acht!

Verwijder de accu voor het afvoeren uit de machine.

Bied de accu niet via het huisvuil aan, maar lever deze bij de vakhandelaar of het afvalpunt voor gevaarlijke stoffen in.

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.

VIKING beveelt u de VIKING dealer aan.

18. Slijtage minimaliseren en schade voorkomen

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen.

Hiertoe behoren onder andere:

• Maaimes
• Grasopvangbox
• V-riem
• A c c u
• Banden, rollen
• Bougie

2. Inachtneming van de voorschriften in deze gebruiksaanwijzing

Het VIKING apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door het niet in acht nemen van veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk.

Dit geldt met name voor:

• niet reglementair gebruik van het product.
• het gebruik van niet door VIKING toegelaten brandstoffen (smeermiddelen, benzine en motorolie, zie gegevens van de motorfabrikant).
• niet door VIKING toegelaten productwijzigingen.
• het gebruik van gereedschappen of accessoires die niet voor het apparaat zijn goedgekeurd, niet geschikt zijn of van een minder goede kwaliteit zijn.
• gebruik van het product bij sport- of wedstrijdevenementen.
• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd.

Voor zover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een vakhandelaar worden overgedragen.

VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de VIKING vakhandelaar te laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Worden deze werkzaamheden niet uitgevoerd, dan kan er schade ontstaan waarvoor de gebruiker verantwoordelijk is.

Hiertoe behoren onder andere:

• corrosie en andere gevolgschade door ondeskundige opslag.
• beschadigingen aan de machine door het gebruik van kwalitatief minderwaardige reserveonderdelen.
• beschadigingen door niet tijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds- of reparatiewerkzaamheden die niet in werkplaatsen van vakhandelaars zijn uitgevoerd.

19. CE- conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

Grasmaaier met bestuurdersstoel en verbrandingsmotor,

Fabrieksmerk: VIKING

Type: MR 4082.0

MR 4082.0 K

Productiecode 6140

overeenstemt met de volgende EG- richtlijnen:

Het product is in overeenstemming met de volgende normen ontwikkeld:

EN 836, EN 60335

Toegepaste

conformiteitsbeoordelingsprocedure:

appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Samenstelling en klassement van de

Technische Documentatie:

Johann Weiglhofer

VIKING GmbH

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

Gemeten geluidsniveau:

MR 4082.0 99,7 dB(A)

Gegarandeerd geluidsniveau:

100 dB(A)

Langkampfen,

2014-01-02 (JJJJ-MM-DD)

VIKING GmbH

Hoofd Onderzoek en Productontwikkeling

1. Technische gegevens
   MR 4082.0 /
   MR 4082.0 K:
   Productiecode 6140

Motor, type: Viertaktverbrandingsmotor
Brandstoftank	6 l
Startinrichting	Elektrostart met contactsleutel
Type accu	lood-gel
Nominale spanning:	12 V
Capaciteit:	17 Ah
Aanhaalkoppel mesbout:	65 - 70 Nm
Wielaandrijving achterwiel:	traploos vooruit / traploos achteruit
Brandstofkraan:	ja
Wielmaten voor / luchtdruk:	13 x 5,00-6 inch / 0,9 - 1,2 bar
Wielmaten achter / luchtdruk:	16 x 6.50-8 inch / 0,7 - 1,0 bar
Snijbreedte:	80 cm
Snijhoogte:	35 - 90 mm
Capaciteit grasopvangbox:	250 l

MR 4082.0:

Motortype	B&S Series 3130
Cilinderinhoud 344 ccm
Hoogste motortoerental	2700 omw/min
Nominaal vermogen bij nominaal toerental	6,5 - 2700 kW - omw/min

MR 4082.0:

Conform richtlijn
2000/14/EC:
Gegarandeerd geluidsniveau L_WAd	100 dB(A)
Conform richtlijn
2006/42/EC:
Geluidsniveau op werkplek L_pA	86 dB (A)
Onzekerheid K_pA	1,2 dB (A)
Meting conform EN 836/EN 1032:
Trillingen op de stoel (lichaamsversnel-ling) a_w	1,0 m/ s^2
Onzekerheid K_w	0,4 m/ s^2
Trillingen op het stuurwiel a_hw	3,9 m/ s^2
Onzekerheid K_hw :	1,9 m/ s^2
Opgegeven trillings-karakteristiek conform EN 12096
Gewicht met maai-werk en met lege grasopvangbox:	198 kg

MR 4082.0 K:

Motortype	Kawasaki
Cilinderinhoud	431 ccm
Hoogste motortoerental	2800 omw/min
Nominaal vermogen bij nominaal toerental	7,7 - 2800 kW - omw/min
Conform richtlijn
2000/14/EC:
Gegarandeerd geluidsniveau L_WAd	100 dB(A)
Conform richtlijn
2006/42/EC:
Geluidsniveau op werkplek L_pA	85 dB(A)

MR 4082.0 K:

Onzekerheid K_pA	0,9 dB(A)
Meting conformEN 836/EN 1032:Trillingen op de stoel(lichaamsversnel-ling) a_w	1,1 m/ s^2
Onzekerheid K_w :Trillingen op hetstuurwiel a_hw	0,6 m/ sec^2
	3,5 m/ s^2
Onzekerheid K_hw :Opgegeven trillings-karakteristiekconform EN 12096	1,8 m/ sec^2
Gewicht met maai-werk en met legegrasopvangbox:	204 kg

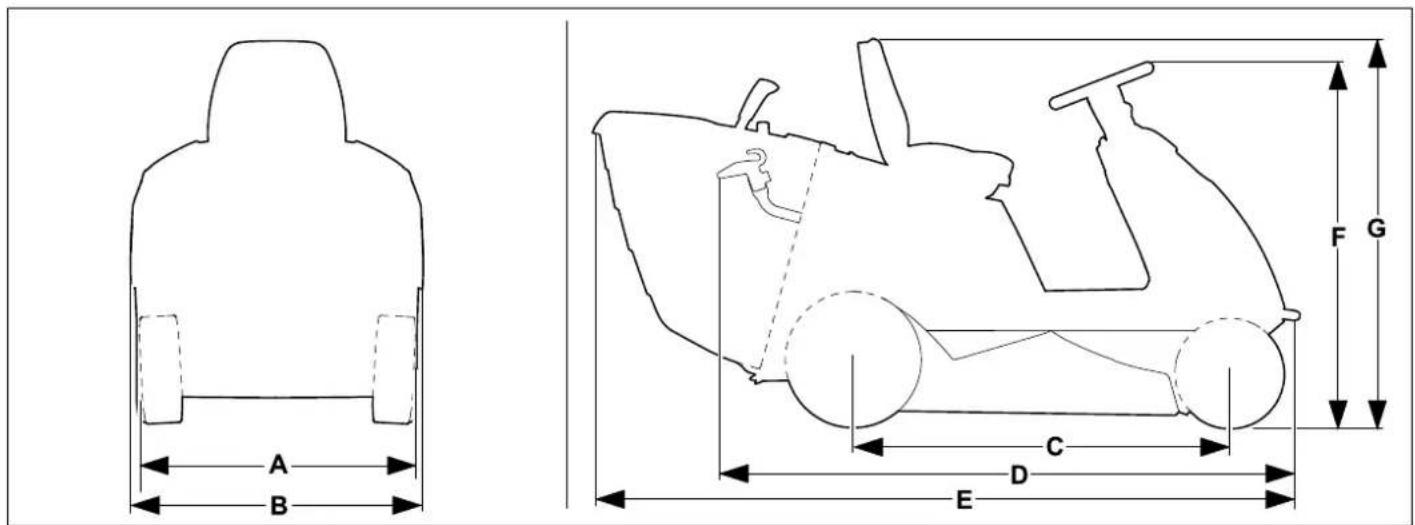

20.1 Afmetingen

✗ Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

□□zie gebruiksaanwijzing verbrandingsmotor.

Storing:

Startmotor draait, motor slaat niet aan.

Mogelijke oorzaak:

– Gashendel staat in stand MIN.
- Chokestand (gashendel) is niet geactiveerd.
- Geen brandstof in de tank.
- Brandstofkraan dicht.
– Er wordt te weinig brandstof aangevoerd.
– Bougie vol roet of beschadigd.
- Verkeerde afstand elektroden.
- Bougiestekker is van de bougie losgetrokken.
- Motor is na meermaals opstarten "verzopen".
– Luchtfilter is verstopt.
- Accu bijna leeg.

Oplossing:

– Gashendel helemaal naar voren in de chokestand of in de stand MAX zetten. (⇒ 8.2)
– Gashendel in chokestand zetten. (⇒ 8.2)
- Brandstof bijvullen.
- Brandstofkraan openen. (⇒ 13.14)
- Brandstofffilter controleren. ([I])
– Bougie reinigen of vervangen. (☐)
- Afstand elektroden instellen. (✗)
- Bougiestekker aansluiten; verbinding tussen bougiekabel en stekker controleren. (✗)

• Draai de bougie los en droog deze; zet de gashendel in de stand MIN en start meermaals zonder bougie; schroef de bougie er weer in en steek de bougiestekker vast. (☐)
  – Luchtfilter reinigen. (☐)
  – Laadniveau van de accu controleren en zo nodig de accu opladen.

Storing:

Startmotor werkt niet.

Mogelijke oorzaak:

• Veiligheidsvoorzieningen blokkeren de startmotor.
• Accu niet of fout aangesloten.
• Accu volledig ontladen of onvoldoende geladen.
  – Hoofdzekering (150 A) defect.
  – Onjuiste massa-aansluiting op verbrandingsmotor of onderstel.
• Startmotor defect.

Oplossing:

– Alle veiligheidsvoorzieningen in acht nemen. (⇒ 10.)
– Aansluitingen accu controleren. (⇒ 13.18)
- Accu laden. (⇒ 13.18)
- Hoofdzekering vervangen. (✗)
- Aansluitkabels op de accu en het onderstel controleren. (✗)
- Startmotor repareren. (✗)

Storing:

Start slecht of het vermogen van de verbrandingsmotor wordt minder.

Mogelijke oorzaak:

– Water in de brandstoftank en de carburator; carburator is verstopt.
- Brandstoftank is vuil.
– Luchtfilter is vuil.

• Bougie vol roet.
• Maaien van te hoog of te vochtig gras.

Oplossing:

• Brandstoftank ledigen; brandstoftank, brandstofleiding en carburator reinigen. (✗)
• Brandstoftank reinigen. (✗)
  – Luchtfilter reinigen/vervangen. (☐)
  – Bougie reinigen. (☐)
• De snijstand en de rijsnelheid aanpassen aan de te maaien oppervlakte.

Storing:

Verbrandingsmotor wordt zeer heet.

Mogelijke oorzaak:

• Koelvinnen zijn vuil.
  – Te laag oliepeil in de motor.
• V-riem versleten.

Oplossing:

• Koelvinnen reinigen. (☐)
• Controleer de inhoud van de motorolie en vul motorolie bij. (⇒ 13.11)
• V-riem vervangen. (✗)

Storing:

Apparaat rijdt niet.

Mogelijke oorzaak:

– Transmissie losgekoppeld.
– V-riem (transmissie) losgeraakt.
– V-riem (transmissie) versleten of beschadigd.
- Ontbrekende pasveer tussen de achteras en achterwielen.

Oplossing:

• Transmissie vastkoppelen (beugel vrijloop van de transmissie). (⇔ 8.13)
• V-riem (transmissie) vasthaken. (✗)
  – V-riem (transmissie) vervangen. (✗)
  – Pasveer monteren. (⇒ 13.9)

Storing:

Sterke trillingen tijdens gebruik.

Mogelijke oorzaak:

• Het maairnes is ongebalanceerd door verkeerd slijpen of beschadigingen.
• De mesbout is niet goed aangetrokken.
• De motorbevestiging is niet goed aangetrokken.
  – V-riem beschadigd.
  – Uitwerpkanaal verstopt.

Oplossing:

– Maaimes opnieuw slijpen en balanceren of maaimes vervangen. (⇒ 13.7)
- Mesbout met aangegeven aanhaalkoppel vastdraaien. (⇒ 13.7)
- Motorbevestiging vastdraaien. (✗)
- V-riem vervangen. (✗)
– Uitwerpkanaal reinigen. (✗)

Storing:

Slecht gemaaid, gras wordt na het maaien geel.

Mogelijke oorzaak:

– Maaimes bot of versleten.
- Rijsnelheid is te hoog in verhouding tot de maaisituatie (snijhoogte, kwaliteit van het gazon).
- Maximaal motortoerental niet ingesteld (gashendel niet in stand MAX).
– Maaiwerkinstelling niet in orde.
– Uitwerpkanaal verstopt.
- Het maaiwerk is verontreinigd met grasresten (verklevingen aan de binnenkant van de maaiwerkbehuizing).

Oplossing:

– Maairnes slijpen of vervangen (op slijtagegrenzen letten). (⇒ 13.7)

– Rijsnelheid verlagen of hogere snijhoogte kiezen.

– Gashendel in stand MAX zetten. (⇒ 8.2)
- Maaiwerkinstelling controleren en indien nodig het maaiwerk juist afstellen. (⇒ 13.8)
- Grasopvangbox wegnemen en grasresten uit het uitwerpkanaal verwijderen.
- De binnenkant van het maaiwerk reinigen.

Storing:

Uitwerpkanaal verstopt.

Mogelijke oorzaak:

– Maaimesvleugel versleten of beschadigd.
- Maaien van te hoog of te vochtig gras.
- De rijsnelheid is te hoog in verhouding tot de ingestelde snijhoogte.
- Maximaal motortoerental niet ingesteld (gashendel niet in stand MAX).
– Peilindicator verkeerd afgesteld.

Oplossing:

– Maaimes vervangen. (⇒ 13.7)
– Gazon in twee sessies maaien: 1. maaisessie met de hoogste snijstand,
2. maaisessie met de gewenste snijhoogte.
– Rijsnelheid verlagen of hogere snijhoogte kiezen.
– Gashendel in stand MAX zetten. (⇒ 8.2)
– Peilindicator instellen (schuif helemaal eruit trekken). (⇒ 8.14)

Storing:

Grasopvangbox wordt niet helemaal gevuld.

Mogelijke oorzaak:

– Peilindicator niet juist afgesteld.
- Snijhoogte te laag ingesteld.

• Gras te vochtig en daardoor te zwaar om door de luchtstroom door het uitwerpkanaal in de grasopvangbox te worden meegevoerd.
  – Maaimes is bot of versleten.
• Gras is te hoog.
  – Luchtgaten in de grasopvangbox verstopt (geen luchtdoorstroming in de grasopvangbox).
• Uitwerpkanaal of maaiwerk (binnenkant) vuil door verkleefd gras (grasresten van de laatste keer maaien).

Oplossing:

– Peilindicator afstellen. (⇔ 8.14)
– Hogere snijhoogte kiezen.
– Wachten totdat het grasoppervlak droog is.
– Maaiimes slijpen of vervangen. (⇒ 13.7)
– Gazon in twee sessies maaien:
1. maaisessie met de hoogste snijstand, 2. maaisessie met de gewenste snijhoogte.
- Grasopvangbox schoonmaken (luchtdoorstroming reinigen).
- Uitwerpkanaal of binnenkant van het maaiwerk schoonmaken.

Storing:

Peilindicator (grasopvangbox) werkt niet juist.

Mogelijke oorzaak:

– Peilindicator (grasopvangbox) vuil door grasresten.
– Peilindicator (grasopvangbox) niet juist afgesteld.
– Rijsnelheid te hoog.

Oplossing:

• Peilindicator reinigen en controleren of deze soepel loopt.
  – Peilindicator (grasopvangbox) afstellen. ( 8.14)
  – Rijsnelheid aan de te maaien oppervlakte aanpassen (rijsnelheid verlagen).

Storing:

Maaimes wordt niet ingeschakeld of draait niet.

Mogelijke oorzaak:

• De veiligheidsvoorzieningen voorkomen dat het maairnes wordt ingeschakeld.
  – V-riem (maaiwerk) versleten, losgekoppeld of beschadigd.

Oplossing:

• Controleren of alle veiligheidsvoorzieningen voor het inschakelen van het maaiimes werken. (⇒ 10.)
• V-riem (maaiwerk) controleren en zo nodig vervangen. (✗)

Storing:

Motor slaat af bij het inschakelen van het maaiwerk.

Mogelijke oorzaak:

• Gebruiker zit niet of niet goed op de bestuurdersstoel.
• Stoelcontactschakelaar of de kabels zijn defect.
  – Schakelaar grasopvangbox niet bediend of defect.

Oplossing:

• Op de bestuurdersstoel gaan zitten of anders gaan zitten.
• Stoelcontactschakelaar of kabels repareren / vervangen. (✗)
• Grasopvangbox of deflector (niet in de levering inbegrepen) monteren of de schakelaar grasopvangbox repareren / vervangen. (✗)

Storing:

Verbrandingsmotor slaat af bij het verlaten van de bestuurdersstoel.

Mogelijke oorzaak:

• Handrem niet aangetrokken.
• Maaiwerk ingeschakeld (veiligheidsvoorziening).

Oplossing:

– Handrem voor het verlaten van de bestuurdersstoel aantrekken. (⇒ 8.9)
- Maaiwerk voor het verlaten van de bestuurdersstoel uitschakelen. (⇒ 8.3)

22. Onderhoudsschema

22.1 Leveringbevestiging

Model:

Serienummer:

Volgende onderhoudsbeurt
Datum: ____ ____ ____ ____ ____

22.2 Servicebevestiging

Geef deze gebruiksaanwijzing aan uw VIKING vakhandelaar in geval van onderhoudswerkzaamheden. Hij bevestigt op de voorgedrukte velden de servicewerkzaamheden die werden uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

Gentili Clienti,
