BEDIENUNGSANLEITUNG BS 984 CB BOMANN
Bedienungsanleitung/Garantie
Ubersicht der Bedienelemente . 3
Bedienungsanleitung . 4
Technische Daten . 6
Garantie.
Innhold
Oversikt over betjeningesellementene. Side 3
Bruksanvising. Side 28
Technische gegevens.. 1
Garantie.. 10
Contents
Übersicht der Bedienelemente
Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicacion de los elementos de manejo • Descriao dos elementos • Elementi di commande Oversikt over betjeningselementene • Overview of the Components Przeglad elementow obslugi • Pvehled ovladacich prvu • A kezeloelemek attekintese O63op detale npibopa
Filter
Filter·Filtre·Filtro·Filtros·Filtri·Filter·Filter·Filtr·Filtry·Filter·Фильтр
Allgemeine Sicherheitshinweise
Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.
- Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Handen. Bei feucht oder Nass gewordenem Gerät sofort den Netzsteckerziehen.
- Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
- Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Arbeitsplatz verlassen, schalten Sie das Gerätitte immer aus, bzw.ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).
- Prufen Sie Gerät und Kabel regelmäß auf Schäden. Ein beschädigtes Gerätitte nicht in Betriebnehmen.
- Reparieren Sie das Gerät nicht selbst, sondern sichen Sie bereits einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabelitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen halten.
- Verwenden Sie nur Original-Zubehör.
- Beachten Sieitte die nachfolgenden „Speziellen Sicherheitschinweise".
Kinder und gebrechliche Personen
- Zur Sicherheit ihrer Kinder给你们 sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichenbar liegen.
Achtung! Lassen Sie keine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
- Um Kinder oder gebrechliche Personen vor den Gefahren elektrischer Geräte zu schützen, beachten Sie, das theses Gerät nur unter Aufsicht verwendet wird. Dieses Gerät ist kein Spielzeug. Lassen Sie keine Kinder nicht damit sehen.
Symbole in dieser Bedienungsanleitung
Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schaden am Gerät zu vermeiden:
WARNING:
Warnt vor Gefahren für ihre Gesundheit und zeitgt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gebährungen für das Gerät oder andere Gegenstände hin.
I HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Spezielle Sicherheitshinweise
- Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!
- Saugen Sie keine—heiBe Asche, spitze oder scharfe Gegenstände!
- Benutzen Sie das Gerät nicht in Feuchträumen!
- Saugen Sie niemals ohne Filter. Prufen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!
- Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!
- Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern!

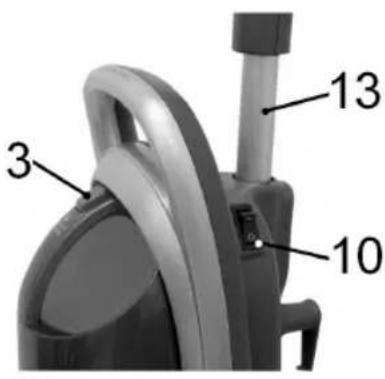

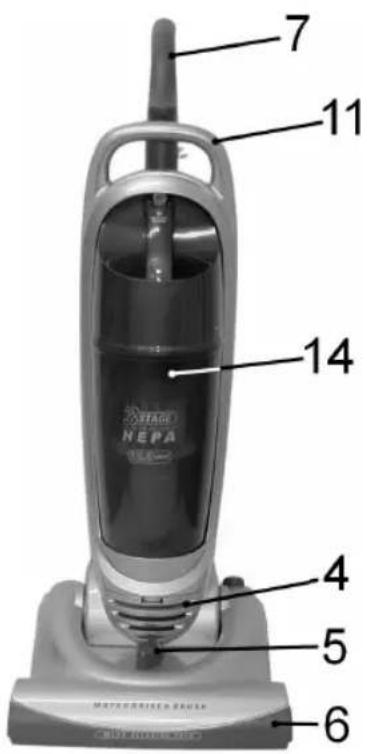

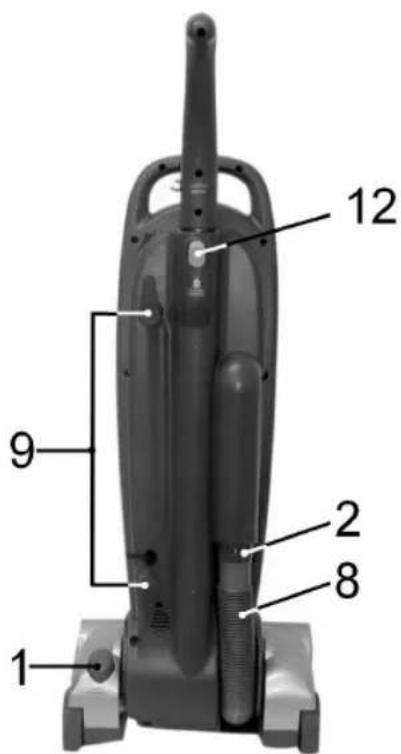

Übersicht der Bedienelemente
| 1 | Entriegelungstaste | |
| 2 | Schlauchanschluss | |
| 3 | Öffner | |
| 4 | Lüfungsschlitze | |
| 5 | Höhenverstellung | Bodenbüürste |
| 6 | Bodenbüürste | |
| 7 | Handgriff | |
| 8 | Saugschauch | |
| 9 | Kabelaufwicklung | |
| 10 | Ein/Aus-Schalter | |
| 11 | Tragegriff | |
| 12 | Entriegelung | Teleskopgriff |
| 13 | Teleskoprohr | |
| 14 | Staubbehälter | |
Inbetriebnahme und Benutzenden Gerätes
Handgriff/Teleskoprohr
Drucken Sie die Taste 12, um das Teleskoprohr zu entriegeln und in der Höhe zu verstellen.
Höheneinstellung der Bodendüse
Wahlen Sie eine Einstellung zwischen Bodenbelag mit:
hohem
Flor
mittlerem
Flor
glattem
Boden
Elektrischer Anschluss
- Wickeln Sie die bereitsigte Kabellänge ab, stecken Sie den Netzstecker in eine vorschfristig installierte Schutzkontaktsteckdose 230 V, 50 Hz.
HINWEIS:
Die Halter der Kabelaufwicklung lässt sich um 180^ drehen, so konnen Sie das Kabel Schneller abnehmer.
Gebrauchsposition
- Treten Sie auf die Entriegelungstaste (1), um den Handgriff in eine Gebrauchs-position zu bringen.
- Schalten Sie das Gerät mit dem Ein-/ Ausschalter ein (10).
Anwendungshinweise
HINWEIS:
Saugen Sie nun mit gleichmäßiger Geschwindigkeit. Andrücken ist nicht notig.
ACHTUNG:
Achten Sie auf die durch die Kabellänge begrenzte Reichweite!
Vermeiden Sie Beschädigungen der zu reinigenden Oberfläche:
- Stellen Sie die Bürsten nicht zu tief ein!
- Lassen Sie das eingeschaltet Gerät nicht auf der Stelle stehen!
Ausschalten
- Bringen Sie den Handgriff in die senkrechte Position.
- Schalten Sie das Gerät am Ein-/Ausschalter aus.
- Ziehen Sie den Netzstecker aus der Steckdose.
- Verwenden Sie die Kabelaufwicklung, um das Kabel zu verstauen.
Filter
Ihr Gerat verfügt über 3 Filtersysteme.
1. Transparenter Staubaffangbehälter
Das herkömmliche Staubbeutelsystem wurde ersetzt durch einen transparenten Staubauffangbehälter. In ihm werden grober Schmutz undkleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft" gewirbelt.
An dem leicht zu entleerenden Behälter lasst sich die Staubmenge jeder Zeit gut ablesen.
Der lastige Erwerb von Staubbeuteln entfällt.
2. Hauptfi Iter, VorfI iter (im Staubbehalter)
WARNING:
Bevor Sie die Filter entnahmen und reinigen schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose.
Haben die Staubrückstände die MAX-Marke am Staubbehälter erreicht, gehen Sie wie folgt vor:
- Drucken Sie die Taste (3).
- Entnehmen Sie den Staubbehälter.
- Entleeren Sie den Inhalt des Staubbehalters über einem geeigneten Aufgangbehalter. Drücken Sie dazu die Taste am Staubbehalter (siehe Abb. a).
HINWEIS:
Nach jedem dritten Entleeren oder bei stärkerten Verschmutzungen reinigen Sie die Filter, indem Sie fließendes Wasser entgegen der Blasrichtung durchlaufen halten. Setzen Sie diese nur vollständig getrocknet wieder ein!
- Losen Sie dazu den Deckel mit dem Hauptfliter (b).
HINWEIS:
Durch kurze Drehungen im bzw. gegen den Uhrzeigersinn setzen sich die folgenden Bauteile entnehmer oder trennen.
- Entnehmen Sie den Hauptfiter (c). Diesen Filter konnen Sie zwischen durch auch mit einem Pinsel reinigen.
- Entnehmen Sie den Vorfalliter (d). Diese Bauteile setzen sich auch noch einmal trennen (e).
- Sind die Bauteile gereinigt und getrocknet, darüber sie wieder eingebaut werden. Verbinden Sie die Bauteile wieder durch kurze Drehungen im bzw. gegen den Uhrzeigersinn.
3. Motorschutzfilter
Reinigen Sie bei jedem Entleeren das Filtervlies am Boden des Staubgehäuses.
HINWEIS:
Nach jedem dritten Entleeren oder bei stärkerten Verschmutzungen reinigen Sie die Filter, indem Sie fließendes Wasser entgegen der Blasrichtung durchlaufen halten. Setzen Sie diese nur vollständig getrocknet wieder ein!
Wir empfehlen, diesen Filter nach jeder 5. Entleerung zu reinigen.
Sie fienden diesen Filter hinter dem Lüftungsgitter (4) der Frontverkleidung. Ziehen Sie den Filter hersaus. Reinigen Sie den Filter wie bereits beschrieben.
Ersatz Auslassfi Iter, sowie Motorschutzfi Iter erhalten Sie bei unserer Hotline.
02152/8998-927
Reinigung und Aufbewährung
Reinigung
Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose!
- Reinigen Sie das Gehäuse mit einem trockenen Tuch.
- Das Reinigen des Staubbehalters und der Filter wird ausfuhrlich unter dem Abschnitt „Filter" beschrieben.
Aufbewährung
- Bringen Sie den Handgriff in die senkrechte Position.
- Rollen Sie das Kabel komplett ein.
Störungsbehebung
Schwache Saugleistung
- Auch wenn die MAX Marke am Staubbehälter noch nicht erreicht ist, kann die Saugleistung Ihres Staubsaugers nachlassen. Reinigen Sie dannitte die Filter, wie in der Bedienungsanleitung unter "Filter" beschrieben.
- Dies kann je nach Einsatzbedingungen, z. B. beim Saugen von feinem Staub, auch nach kürzerer Zeit nötig werden.
- Auch wenn der Motor plötzlich während des Betriebs stoppt, kann dies auf eine Verstopfung der Filter hinweisen.
Mögliche Ursache
Der Übertemperaturschutz des Motors hat angesprochen.
Schalten Sie das Gerät aus und halten Sie es für ca. 20 min.
abkühlen. Reinigen Sie in der Zwischenzeit die Filter. Nehmen Sie den Betrieb nur mit trockenen Filter wieder auf.

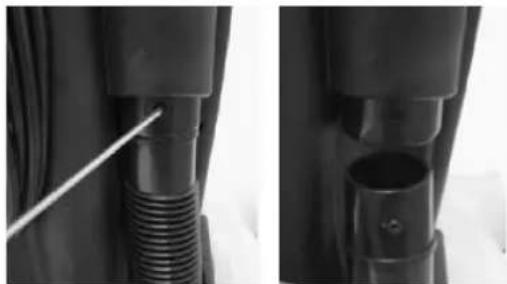

Fremdkörper
Fremdkörper im Saugsystem konnen Sie leichter entfern, wenn Sie den Schlauch am Schlauchanschluss (2) abnehmer. Nehmen Sie dazu einen Schraubendreher zu Hilfe.
- Haben Sie die Fremdkörper entnommen, schließen Sie den Schlauch wieder an.
Gerauschentwicklung
Gemessen wurde der Schaldruckpegel am Ohr einer Bedienperson (LpA) in Übereinstimmung mit der DIN EN ISO 3744.
Ermittelter Schalldruckpegel: 82 dB(A) (kein Limit)
Technische Daten
Modell: BS 984 CB
Spannungsversorgung: 230 V, 50 Hz
Leistungsaufnahme:
Pnom. 1300W
Pmax 1800W
Schutzklasse: II
Technische Änderungen vorbehalten!
Hiermit erklart die Firma C. Bomann GmbH, dass sich das Gerät BS 984 CB in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (89/336/EWG) und der Niederspannungsrichtlinie (73/23/EWG und 93/68/EWG) bef indet.
Garantie
Wir übernehmen für das von uns vertriebene Geräte eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).
Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsehrberufen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist, noch beginnnt dadurch ein Anspruch auf eine neue Garantie!
Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.
Im Garantiefall geben Sieitte das komplette Gerat in der
Originalverpackung zusammen mit dem Kassenbon an ihren Handler.
Sowohl Defekte an Verbrauchszubehör bzw. Verschleißeilen, als auch Reinigung, Wartung oder der Austausch von Verschleißeilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig!
Die Garantie erlischt bei Fremdeingriff.
Nach der Garantie
Nach Ablauf der Garantiezeit konnen Reparaturen kostenpflichtig vom entsprachenden Fachhandel oder Reparaturservice ausgeführrt werden.
Kostenlose Hotline*
Haben Sie Fragen zu ihrem neuen Gerät? Unser Serviceteam steht keinere für Sie bereit. Kleinere Probleme lessen sich oft schon Telefonisch offen.
Rufen Sie deshalbitte zunachst unsere Hotline an.
Hotline 02152/8998-927
Mo.-Do.8.30-17.00 Uhr
Fr. 8.30-14.00 Uhr
oder per E-Mail:
hotline@bomann.de
(*bei entsprechendem Telekommunikationstarif).
Service Anschrift
C. Bomann GmbH
Heinrich-Horten-Str. 17
Bedeutung des Symbols „Mullonne“
Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.
Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.
Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.
Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.
Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
