BEDIENUNGSANLEITUNG MP3S5 AIPTEK

MP3-Player MP3-S5 (GB)

MP3-Player MP3-S5 (FR)

MP3-speler MP3-S5 (NL)

Leitor MP3 MP3-S5 (PT)

Reproductor de MP3 MP3-S5 (ES)

MP3-Player MP3-S5 (IT)

BENUTZERHANDBUCH

USER

MANUAL

MANUEL

D'UTILISATION

GEBRUIKSHANDLEIDING

MANUAL

DE INSTRUÇÉS

MANUAL

DEL USUARIO

MANUALE

PER L'UTENTE

Inhaltsverzeichnis

1 Willkommen 4
2 Lieferumfang. 5
3 Inbetriebnahme 6

3.1 Bedienelemente 6
3.2 LCD-Anzeige und -Symbole 7
3.3 Ein- und Ausschalten 8

4 Bedienung 9

4.1 Musik-Modus 9
4.2 Aufnahme-Modus (Sprachaufnahme) 10
4.3 Wiedergabe-Modus (Sprachaufnahme) 10
4.4 Systemeinstellungen 11

5 Technische Daten 13
5.1 Batteriehinweise 13

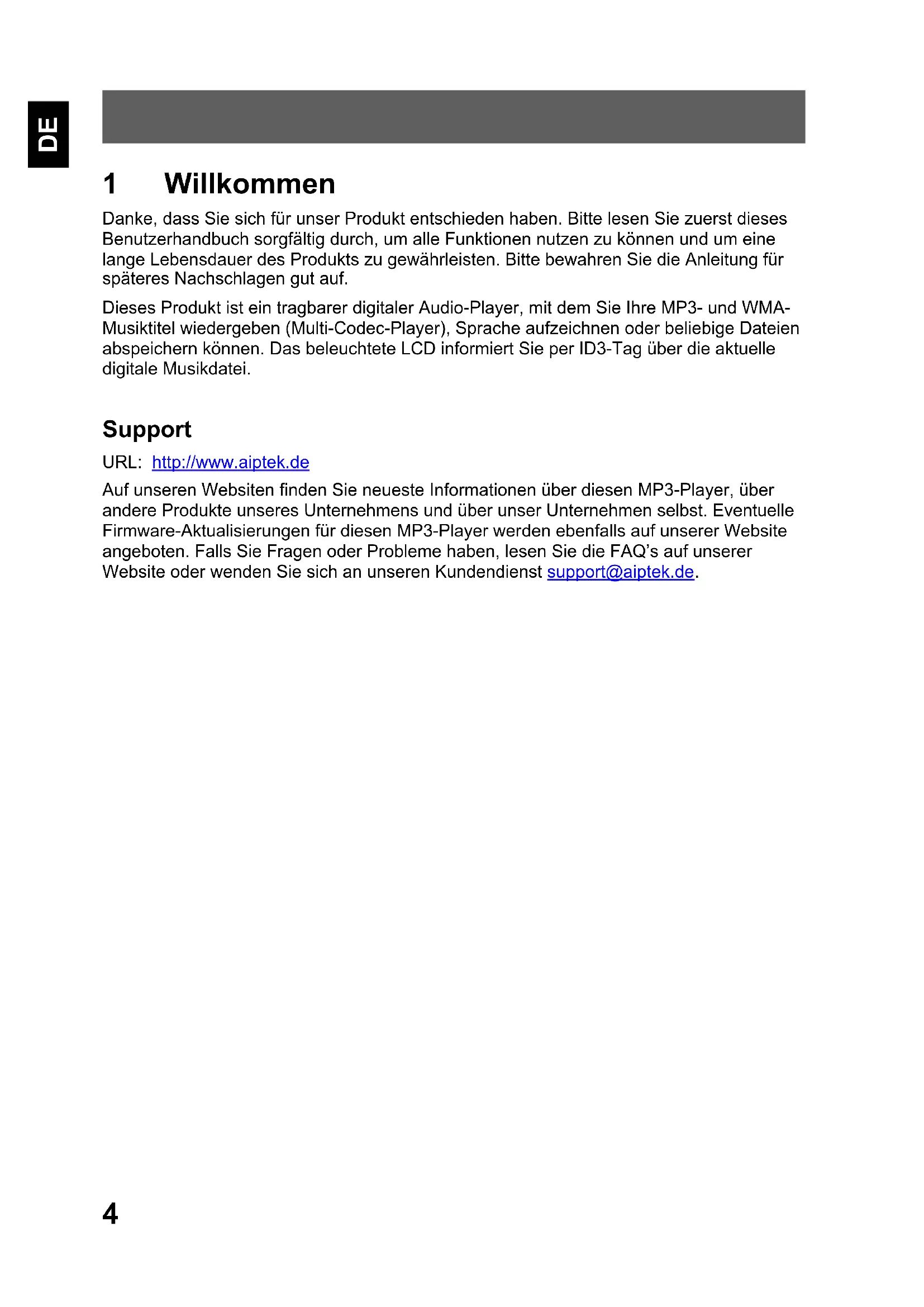

1 Willkommen

Danke, dass Sie sich für unser Produkt entschieden haben.itte lessen Sie zuerst thesees Benutzerhandbuch sorgfaltig durch, um alle Funktionen nutzen zu konnen und um eine Lange Lebensdauer des Produkts zu gewährleisten.itte bewahren Sie die Anleitung fur späteres Nachschlagen gut auf.

Dieses Produkt ist ein tragbarer digitaler Audio-Player, mit dem Sie ihre MP3- und WMA-Musiktitel wiedergeben (Multi-Codec-Player), Sprache aufzeichnen oder beliebige Dateien abspeichern konnen. Das beleuchtete LCD informiert Sie per ID3-Tag über die aktuelle digitale Musikdatei.

Support

URL: http://www.ajtek.de

Auf unseren Websites finden Sie neuste Informationen über diesen MP3-Player, über andere Produkte unseres Unternehmens und über unser Unternehmen selbst. Eventuelle Firmware-Aktualisierungen für diesen MP3-Player werden ebenfalls auf unserer Website angeboten. Falls Sie Fragen oder Probleme haben,lesen Sie die FAQ's auf unserer Website oder wenden Sie sich an unseren Kundendienst [e-mail].

2 Lieferumfang

Bitte überprüfen Sie den Karton auf folgenden Inhalt. Falls der Inhalt nicht vollständig ist, benachrichtigen SieitteHrenHandler.

1 x MP3-Player MP3-S5
1 x Kopfhorer
1xUSB-Kabel
1xCD-ROM
1 x Benutzerhandbuch
1 x Garantiekarte

3 Inbetriebnahme

3.1 Bedienelemente

Lernen Sie vor Gebrauch die Bedienelemente Ihres MP3-Players kennen.

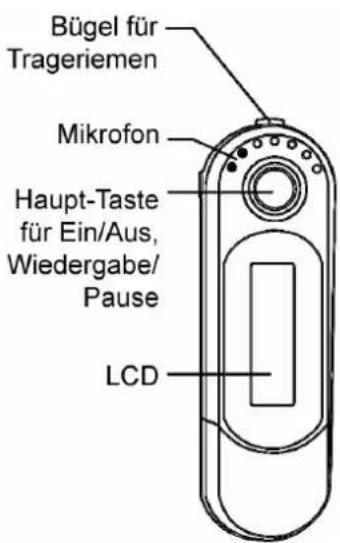

Vorderansicht

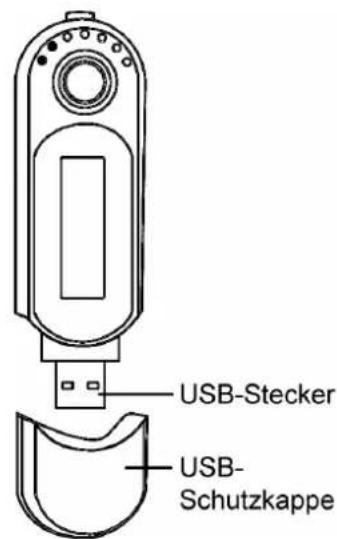

Vorderansicht mitloserKappe

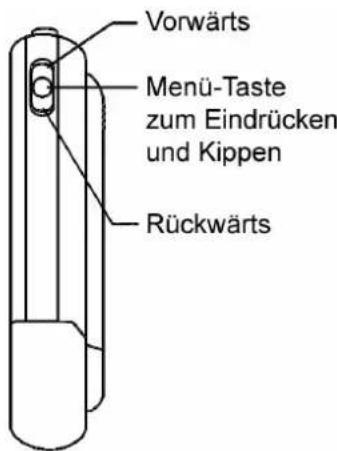

linke Seitenansicht

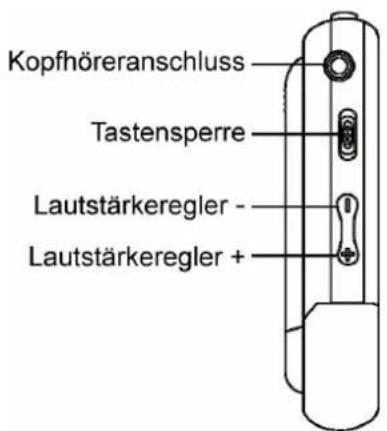

rechte Seitenansicht

3.2 LCD-Anzeige und -Symbole

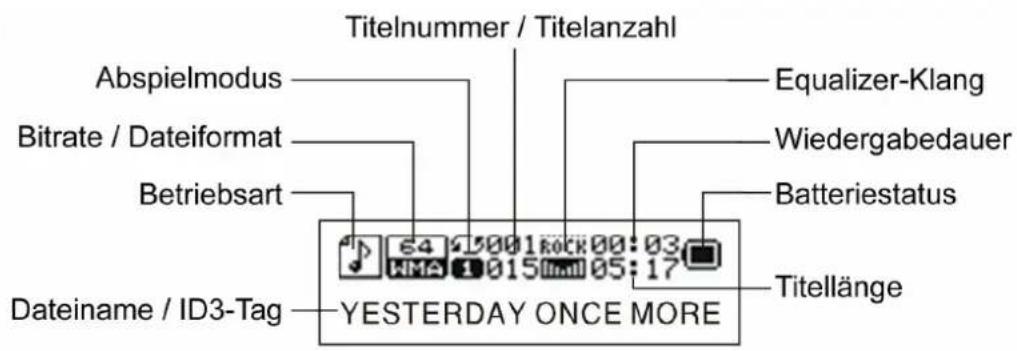

Überblick LCD-Anzeige

Die LCD-Anzeige zeigt diverse Informationen über den aktuellen Musiktitel, die Laufzeit und die Systemeinstellungen. Nachfolgend werden die Symbole erklär.

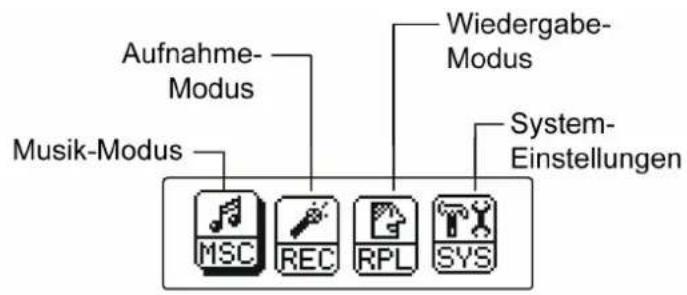

Anzeige Menu-Modus Hier konnen Sie die Betriebsart (Modus) auswahlen und eine Reihe von Systemeinstellungen vornehmen. Nachfolgend sind Beispiele fur die LCD-Anzeige dieser Betriebsarten und der Systemeinstellungen dargestellt.

Anzeige im Musik-Modus Anzeige im Aufnahme-Modus (Sprachaufnahme)

Symbol fur 54 001 Rock 00:03 Musik- 015005:17 Modus YESTERDAY ONCE MORE

Anzeige im Wiedergabe-Modus (für Sprachaufnahmen)

Symbol fur 01 00:00:03 Aupnahme- RECO4 2004/01/01 Modus Datum

Anzeige Systemeinstellungen

Symbol fur 04 00:00:03 Wiedergabe- RECO4 2004/01/01 Modus Datum

System time

3.3 Ein- und Ausschalten

Einschalten

1 Überprüfen Sie, ob die Tastensperre deaktiviert ist. Schieben Sie gegebenenfalls den Schalter in die Entsperren-Position nach rechts.
2 Halten Sie die Haupt-Taste (Ein/Aus, Wiedergabe/Pause) ca. eine Sekunde lang gedrückt, bis sich die LCD-Anzeige mit der voreingestellten blauen Hintergrundbeleuchtung einschaltet und eine Begrüfung angezeigt wird. Der MP3-Player befindet sich nun im Menu-Modus.

Ausschalten

Halten Sie die Haupt-Taste im Standby-Modus ca. eine Sekunde lang gedrückt, bis die LCD-Anzeige erlischt. Außen dem schaltet sich der MP3-Player bei Nichtnutzung nach Ablauf der in den Systemeinstellungen eingestillten Zeit automatisch ab (siehe Kapitel 6.4).

4 Bedienung

4.1 Musik-Modus

1 Musiktitel wahlen: Wahlen Sie den gewünsch- ten Musiktitel, indem Sie die Menu-Taste in die Vorwarts- bzw. Rückwarts-Richtung kippen.
2 Wiedergabe: Drücken Sie die Haupt-Taste, um den angezeigten Musiktitel abzuspielen. Die Informationen zur Musikdatei (ID3-Tag) werden nun auf der LCD-Anzeige in Form eines Laufbandes dargestellt.
3 Lautstärke einstellen: Verringern oder erhöhen Sie die Lautstärke, indem Sie auf die jeweilige Taste für die Lautstärkereglung (+, -) drücken bzw. diese gedrückt halten.
4 Vorwärts und Rückwärts navigieren: Kippen und halten Sie die Menu-Taste während der Wiedergabe in die Vorwärts- bzw. Rückwärts-Richtung für einenchnellen Vor- oder Rücklauf innerhalb des Musiktitel. Wenn Sie die Menu-Taste nur kurz in die Vorwärts- bzw. Rückwärts-Richtung kappen, springt die Wiedergabe zum nachsten bzw. vorherigen Musiktitel.
5 Pause und Ausschalten: Drücken Sie während der Wiedergabe kurz auf die Haupt-Taste, um die Wiedergabe anzuhalten (Pause) oder drücken Sie die Haupt-Taste für ca. eine Sekunde, um die Musik-Wiedergabe abzubrechen und den MP3-Player auszuschalten. Nach dem erneuten Einsatz konnen Sie die Wiedergabe an bereits der vorherigen Position des Musiktitel's fortgesetzen.

Replay (A-B Wiederholung)

Mit dieser Funktion konnen Sie einen bestimmten Abschnitt einer Musikdati wiederholen halten, indem Sie während der Musik-Wiedergabe den Start- und Endpunkt diesen Ausschnitts setzen.

1 Wahlen Sie dazu im Wiedergabe-Menu die Funktion „Replay" aus. Danach erscheint in der LCD-Anzeige ein kleines Symbol „A-B", wobei der Buchstabe „A" blinkt.
2 Zum Festlegendes Startpunkts kippen Sie die Menu-Taste einmal nach rechts (Vorwärts). Der Buchstabe „B" beginnnt nun zu blinken.
3 Zum Festlegen des Endpunkts kippen Sie die Menu-Taste erneutomal nach rechts. Von nun an wird der festgelegte Ausschnitt so oft wiederholt, wie es unter der nachfolgend beschrieben Funktion „Replay Times" eingestellt ist. An dieser Stelle konnen Sie die Funktion „Replay" beenden, indem Sie kurz auf die Menu-Taste drucken.

4.2 Aufnahme-Modus (Sprachaufnahme)

Ihr MP3-Player lassst sich auch als digitales Diktiergerät verwenden. So konnen Sie z. B. unterwegs wichtige Ideen oder Gedanken aufzeichnen, um sie nicht zu vergessen. Um eine Sprachaufnahme zu speichern gehen Sie wie folgt vor:

1 Einsatzalten: Schalten Sie, falls noch nicht geschehen, den MP3-Player mit der Haupt-Taste ein.
2 Menu-Modus wahlen: Wechseln Sie in den Menü-Modus, indem Sie die Menü-Taste drucken.
3 Aufnahme-Modus wahlen: Navigieren Sie durch Kippen der Menu-Taste auf das REC-Symbol. Bestätigen Sie danach die Auswahl durch Drucken der Menu-Taste.
4 Starten der Sprachaufnahme: Drücken Sie die Haupt-Taste, um die Sprachaufnahme zu starten.
5 Lautstärke: Die Lautstärke und stellen Sie wie in Kapitel 4.1 beschreiben ein.
6 Pause: Drücken Sie einmal kurz die Haupt-Taste, um die Aufnahme anzuhalten.

4.3 Wiedergabe-Modus (Sprachaufnahme)

1 Einsatzalten: Schalten Sie, falls noch nicht geschehen, den MP3-Player mit der Haupt-Taste ein.
2 Menu-Modus wahlen: Wechseln Sie in den Menü-Modus, indem Sie die Menü-Taste drücken.
3 Wiedergabe-Modus wahlen: Navigieren Sie durch Kippen der Menu-Taste auf das RPL-Symbol. Bestätigen Sie danach die Auswahl durch Drucken der Menu-Taste.
4 Sprachaufnahme wahlen: Wahlen Sie die gewünschte Sprachaufnahme mit der Menu-Taste (nach rechts oder links kippen).
5 Starten der Wiedergabe: Drucken Sie die Haupt-Taste, um die Wiedergabe zu starten.

6 Lautstärke: Die Lautstärke und stellen Sie wie in Kap. 4.1 beschreiben ein.

7 Pause, Menüwechsel oder Ausschalten: Drücken Sie während der Wiedergabe kurz auf die Haupt-Taste, um die Wiedergabe anzuhalten (Pause). Wechseln Sie in den Menu-Modus, indem Sie die Menu-Taste für mindestens eine Sekunde gedrückt halten oder drücken Sie die Haupt-Taste für ca. eine Sekunde, um die Wiedergabe abzubrechen und den MP3-Player auszuschalten. Nach dem erneuten Einschalten konnen Sie die Wiedergabe an genau der vorherigen Position der Aufnahme fortsetzen.

4.4 Systemeinstellungen

Im letzten Menu des Menu-Modus (SYS) können Sie wichtige Systemeinstellungen für ihren MP3-Player verändern. Es umfasst insgesamt 10 Unterpunkte und Exit.

1 Einsatzen: Schalten Sie, falls noch nicht geschehen, den MP3-Player mit der Haupt-Taste ein.
2 Menu-Modus wahlen: Wechseln Sie in den Menu-Modus, indem Sie die Menu-Taste für mindestens eine Sekunde gedrückt halten.
3 Systemeinstellungen-Modus wahlen: Navigieren Sie auf das SYS-Symbol. Bestätigen Sie danach die Auswahl durch das Drücken der Menu-Taste.
4 Auswahl der Einstellung: Die Systemeinstellungen werden in einem neuen Unternehmen mit Symbolen angezeigt. Navigieren Sie mit der Menutaste auf die konkrete Systemeinstellung, die Sie kontrollieren oder ändern möchten und bestätigen Sie durch Drücken der Menu-Taste.

Durch langes Drücken auf die Menu-Taste oder die Haupt-Taste kehren Sie zurück in den Menu-Modus. Folgende Menüeinstellungen, die Sie mit der oben beschriebenen Tastenbedienung verändern können, stehen zur Verfügung:

Record Time (Aufnahmezeit)

Hier konnen Sie aktuelle Daten für das Datum und die Uhrzeit einstellen. Diese Daten werden für zeitliche Kennzeichnung der Sprachaufnahmen besteht. Wahlen Sie mit den Tasten des Lautstärkereglers die Zahlen des Datum und der Uhrzeit an undändern Sie jeweils durch Kippen der Menu-Taste die Zeiteinstellung.

Backlight (Hintergrundbeleuchtung)

Stellen Sie hier ein, wie ob und wie lange die Hintergrundbeleuchtung nach dem letzten Tastendruck eingeschaltet bleiben soll (Werte zwischen 0 und 30 Sekunden).

Backlight Mode (Farbe der Hintergrundbeleuchtung)

Wahlen Sie hier aus sieben verschiedenen Farben für die Hintergrundbeleuchtung.

Language (Sprache)

Stellen Sie mit diesen Menüpunkt die gewünschte Sprache ein.

Power Off (Automatisches Abschalten)

In this menu konnen Sie zwei verscheidene Abschalt-Modi einstellen. Als erstes ist die Off time-Anzeige aktiviert. Zur Sleep time-Anzeige schalten Sie durch das Kippen der Menu-Taste. Drucken Sie die Menu-Taste und stellen Sie jeweils die Abschaltzeit ein.

Replay Modus (Wiederholungsmodus)

Stellen Sie hier ein, ob die A-B Wiederholung automatisch oder manuell erfolgen soll.

LCD-Kontrast

Stellen Sie hier in den gewünschten Display-Kontrast ein.

USB Modus

Hier konnen Sie Einstellungen fur den Wechseldatentrager im USB Modus vornehmen.

Memory Info (Speicherinformation)

Hier können Sie sich über den aktuellen freien Speicherplatz Ihres MP3-Players informieren.

Firmware Version

Informieren Sie sich hier bei elev. anstehenden Firmware-Updates über die derzeit installierte Firmware auf Ihrm MP3-Player.

5 Technische Daten

Speicherkapazität	64MB/128MB/256MB/512MB	Sprachabtastung	8 kHz
Formate	MP3, WMA, ADPCM	Aufnahmezeit	bis zu 34 h (512 MB)
LCD	132 x 32 (2-zeilig)	Kopfhörerausgang	5mw + 5mw
Unterstützte Sprachen	Englisch	Rauschabstand	≥ 90 dB
Internet Speicher	Integrierter Flash-Speicher	USB-Typ	USB 1.1
Betriebstempoatur	-10° bis 50°	Stromversorgung	1 x AAA Batterie
Kanaltrennung	>80 dB	Batterielaufzeit	ca. 6 Stunden
Ausgangsfrequency	20 Hz ... 20 kHz	Abmessungen	95 x 31 x 32 (mm)
Klirrfaktor	<0,1%	Gewicht	35 g (ohne Batterien)

5.1 Batteriehinweise

Entsorgungshinweis:itte werfen Sie defekte und entladene Batterien nicht in den normalen Hausmull. Bringen Sie verbrauchte Batterien zu Ihrm Fachhandler oder zu einer entsprechenden Sammelstelle. Damit ermöglichen Sie eine umweltgerechte Entsorgung. Entladen sind Batterien in der Regel dann, wenn das Gerat abschaltet und „Batterie leer" signalisiert oder nach längerer Gebrauchsduer der Batterien nicht mehr korrekt Funktioniert.
