BEDIENUNGSANLEITUNG ES 2657 CLATRONIC

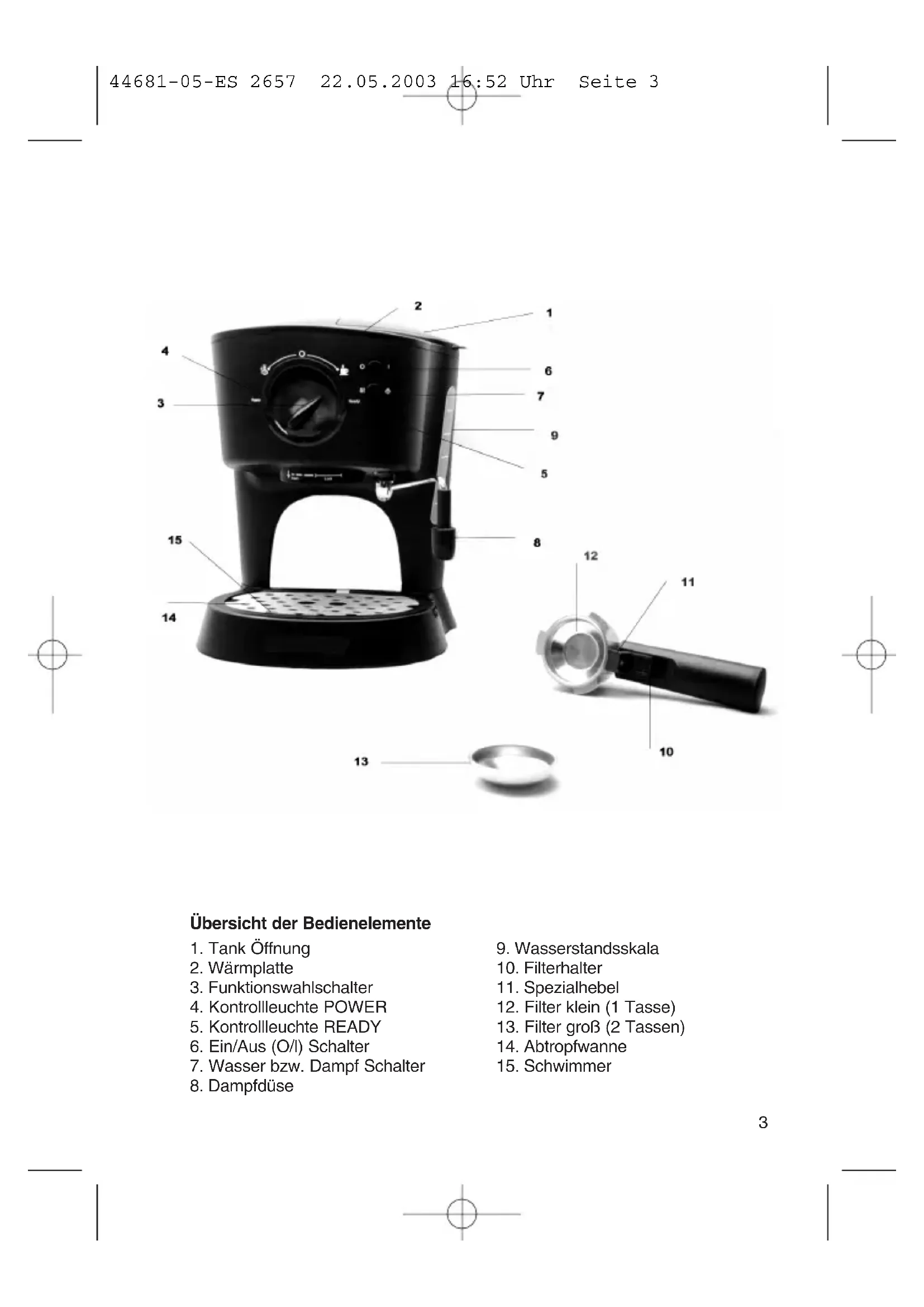

Übersicht Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3 Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7

3. Funktionswahlschalter

4. Kontrollleuchte POWER

5. Kontrollleuchte READY

6. Ein/Aus (O/l) Schalter

7. Wasser bzw. Dampf Schalter

13. Filter groß (2 Tassen)

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 3Allgemeine Sicherheitshinweise

• Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen. Nicht ins Wasser greifen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Lassen Sie das Gerät niemals unbeaufsichtigt. Um Kinder vor Gefahren elektrischer Geräte zu schützen, sorgen Sie bitte dafür, das Kabel nicht herunter hängt und Kinder keinen Zugriff auf das Gerät haben.

• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autori- sierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie bitte die nachfolgenden ”Speziellen Sicherheitshinweise…“. Vor der Inbetriebnahme Packen Sie die Espresso Maschine vorsichtig aus. Entnehmen Sie alles Zubehör und Verpackungsmaterial. Reinigen Sie das Zubehör in einem Spülbad. Lassen Sie bitte vor dem 1. Aufbrühen von Espresso 2-3 Durchgänge klares Wasser zur Reinigung durch das Gerät laufen. Wie unter Punkt 1 bis 8, “Zubereitung von Espresso” beschrieben, jedoch ohne Espressomehl. Zubereitung von Espresso

1. Schließen sie das Gerät an eine vorschriftsmäßig installierte

Schutzkontaktsteckdose 230 V, 50 Hz an.

2. Vergewissern Sie sich, dass der Ein/Aus Schalter (O/l) (6) in der Position O steht.

3. Legen Sie den Abtropfrost auf die Vertiefung der Abtropfwanne (14).

4. Öffnen Sie den Deckel und ziehen Sie den Wassertank am Griff heraus.

5. Füllen Sie die gewünschte Menge frisches klares Wasser in den Tank.

6. Lösen Sie den Filterhalter (10), indem Sie den Griff nach links (INSERT) dre-

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 47. Legen Sie den Filter (12 oder 13) in den Filterhalter (10). Füllen Sie einen bis zwei gestrichene Messlöffel Kaffee ein. Verteilen Sie den Kaffee gleichmäßig und drücken Sie das Kaffeemehl leicht mit einem Messlöffel oder Drucklöffel an. Der Sinn des Festdrückens liegt eher darin, das Kaffeemehl gleichmäßig in der Kaffeeschale zu verteilen als es zusammenzupressen. Wir empfehlen einen fla- chen Oberflächenstampfer. Achten Sie darauf, dass der Filterhalter fest im Brühkopf sitzt.

8. Zum Vorwärmen Ihrer Espressotassen, können Sie diese auf die Wärmeplatte

(2) über dem Brühkopf stellen.

9. Schalten Sie das Gerät mit der Ein/Aus Taste (O/l ) (6) ein. Die Kontrollleuchten

(4+5) rechts und links im Funktionsregler leuchten auf.

10. Hat das Wasser die gewünschte Temperatur erreicht, schaltet die

Kontrollleuchte (5) auf der rechten Seite (READY) ab. Hinweis: Leuchtet die Kontrollleuchte vor Beendigung des Brühvorganges wieder auf, ist die Wassertemperatur nicht mehr hoch genug. Drehen Sie den Funktionswahlschalter (3) auf O und warten Sie bis die Leuchte wieder erlischt. Sie können dann mit der Espressozubereitung fortfahren.

11. Nehmen Sie die Espressotasse(n) von der Wärmplatte (2) und stellen Sie sie

12. Drehen Sie den Funktionsschalter (3) auf das Symbol das die Espressotasse

13. Der fertige Espresso läuft jetzt in die Tasse(n).

14. Nach Beendigung des Brühvorganges drehen Sie den Funktionsschalter (3)

bitte wieder in die O Position.

15. Schalten Sie das Gerät mit dem Ein/Aus Schalter (O/l) (6) aus.

16. Warten Sie nach dem Brühen einige Sekunden, bevor Sie den Filterhalter

abnehmen. Drehen Sie den Griff des Filterhalters von rechts nach links. Vorsicht Druck! Um das verbrauchte Kaffeemehl zu entfernen, halten Sie den Filter unter Verwendung des Spezialhebels (11) am Griff in seiner Stellung. Drehen Sie den Filterhalter (10) um und klopfen Sie den verbrauchten Kaffeesatz aus. Entfernen Sie den Filterhalter (10) nach der Zubereitung von Espresso. So verlängern Sie die Lebensdauer der Gummidichtung im Brühkopf. Um weiteren Espresso zu zubereiten, füllen Sie die Kaffeeschale (12 oder 13) wieder mit Kaffeemehl und führen Sie den Brühvorgang, wie oben beschrieben durch. Zubereitung von Cappuccino Um Cappuccino zuzubereiten, müssen Sie zuerst Espresso zubereiten. Gehen Sie deshalb vor, wie unter Zubereitung von Espresso, Schritt 1 bis 13, beschrieben. Zum Aufschäumen der benötigten Milch gehen Sie bitte wie folgt vor.

1. Stellen Sie sicher, das der Funktionswahlschalter (3) in Position O steht.

2. Schwenken Sie die Dampfdüse (8) nach außen. So können Sie das

Auffanggefäß (bitte benutzen sie ein hitzebeständiges Gefäß) bequem unter die Düse stellen.

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 53. Füllen Sie das Gefäß zu 1/3 mit frischer kalter Milch. (warme, heiße oder alte Milch schäumt nicht).

4. Schalten sie die Dampffunktionstaste (7) ein.

5. Tauchen Sie die Dampfdüse (8) knapp unter der Oberfläche der Milch in das

Gefäß und drehen Sie den Funktionswahlschalter (3) nach links (Dampf Symbol).

6. Bewegen Sie das Auffanggefäß vorsichtig auf und nieder. Hat die Milch das

gewünschte Volumen erreicht, können Sie die Milch noch weiter erhitzen, indem Sie die Dampfdüse (8) bis zum Boden des Auffanggefäßes führen. Bringen Sie die Milch nicht zum Kochen, da der Schaum dadurch zerfällt.

7. Drehen Sie den Funktionswahlschalter (3) wieder zur Position O und schalten

Sie das Gerät mit dem Ein/Aus Schalter (O/l) (6) aus.

8. Löffeln Sie den Schaum in den Espresso. Fügen Sie flüssige Milch hinzu. Ein

Cappuccino besteht in der Regel aus einem Drittel Kaffee, einem Drittel heißer Milch und einem Drittel geschäumter Milch. Ihr Cappuccino ist nun fertig. Streuen Sie je nach Geschmack etwas Zimt oder Schokoladenpulver darauf. Heißes Wasser Sie können mit Ihrer Espresso Maschine ebenso leicht Tee, heiße Flüssigkeiten und Fleischbrühe zubereiten. Überprüfen Sie, das der Tank genügend frisches kal- tes Wasser enthält.

1. Schalten Sie das Gerät mit dem Ein/Aus Schalter (O/l) (6) ein. Beide

Kontrollleuchten (4+5) rechts und links vom Funktionswahlschalter leuchten auf.

2. Schalten Sie den Dampffunktionsknopf (7) auf das Flüssigkeitssymbol.

3. Schwenken Sie die Dampfdüse nach außen und stellen Sie ein hitzebeständi-

ges Gefäß unter die Dampfdüse.

4. Erlischt die READY Kontrollleuchte (5), hat das Wasser die richtige Temperatur

erreicht und Sie können den Funktionswahlschalter (3) nach links, zur Position Dampf, drehen.

5. Das heiße Wasser läuft jetzt in Ihr Gefäß.

6. Nach Beendigung des Vorgangs, drehen Sie bitte den Funktionswahlschalter

(3) wieder zurück zur Position O und schalten Sie das Gerät mit dem Ein/Aus (O/l) (6) Schalter aus. Reinigung Nach dem Aufschäumen von Milch sollte die Dampfdüse sofort von Milchrückständen gereinigt werden. Ist die Milch erst angetrocknet, wird es schwierig sie zu entfernen. Weichen Sie das Dampfröhrchen dann über Nacht in einem Gefäß mit Wasser ein, um den Milchbelag aufzuweichen. Geben Sie ein hitzebeständiges Gefäß mit Wasser unter die Düse, so dass die Düse im Wasser eingetaucht ist. Drehen Sie dann den Funktionswahlschalter zur Position Dampf. Wischen Sie die Dampfdüse mit einem

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 6feuchten Tuch ab, um den Milchüberzug vor dem Verhärten zu entfernen. Der Wassertank, die Abtropfwanne, die Abtropfwannenabdeckung der Filter der Filterhalter und die Wärmplatte können von Hand im warmen Wasser Spülbad ger- einigt werden. Verwenden Sie keine scharfen Reinigungsmittel. Waschen Sie die Teile regelmäßig. Sollte die Perforierung des Filters verstopft sein, reinigen Sie ihn mit einer feinen weichen Bürste. Waschen Sie nicht die Maschine. Waschen Sie niemals Teile oder Zubehör in der Spülmaschine. Bitte nicht in den Geschirrspüler geben. Die Abtropfwanne Ihres Geräts verfügt über einen Überlauf- schutz. Vorne in der Wanne befindet sich ein rot markierter “Schwimmer”. Je mehr Wasser die Abtropfwanne enthält, um so höher steigt der Schwimmer. Zum Leeren können Sie die Abtropfwanne komplett entnehmen und den Gitteraufsatz abheben. Dieses Gerät entspricht den einschlägigen CE-Richtlinien und ist nach den neuesten sicherheitstechnischen Vorschriften gebaut. Technische Änderungen vorbehalten! Garantie Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie! Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kosten- loser Austausch oder eine kostenlose Reparatur nicht erfolgen. Im Garantiefall geben Sie bitte das Grundgerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler. *) Zubehörteile unterliegen der gesetzlichen Gewährleistungspflicht ( 6 Monate) und führen nicht zum kostenlosen Umtausch des kompletten Gerätes. In diesem Fall nicht das Gerät, sondern nach Absprache mit unserem Kundendienst, nur das defekte Zubehörteil einschicken bzw. bestellen! Glasbruchschäden sind grundsätz- lich kostenpflichtig! Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig! Die Garantie erlischt bei Fremdeingriff.

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 7Nach der Garantie Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechen- den Fachhandel oder Reparaturservice ausgeführt werden. Service Verschleißteile (soweit diese nicht vom Fachmann ausgewechselt werden müssen), Ersatzkannen, Staubsaugerfilterbeutel usw. können Sie mit Angabe des Gerätetyps unter folgender Telefon-Hotline bestellen: 0 21 52 / 20 06 –888 Für die Bestellung via Internet haben wir für Sie folgende e-mail-Adresse eingerichtet: hotline@clatronic.de Interessieren Sie sich für weitere Clatronic-Produkte? Besuchen Sie doch einmal unsere Homepage unter www.clatronic.de oder www.clatronic.com

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 9Espresso bereiden

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 18Preparación de espresso

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 27Norme di sicurezza generali

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 32General Safety Instructions

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 33Making a Espresso

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 42Příprava espresa

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 49Indicaflii generale de siguranflæ

44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 50Prepararea cafelei Espresso

RUS 44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 58D-47906 Kempen/Germany · Industriering Ost 40 Internet: http://www.clatronic.de · email: info@clatronic.de Technische Daten Modell: ES 2657 Bemessungsspannung/-frequenz: 230 V, 50 Hz Leistungsaufnahme: 1000 Watt Schutzklasse:

Dieses Gerät entspricht den CE-Richtlinien. Bitte führen Sie das ausgediente Gerät einer umweltgerechten Entsorgung zu. Stünings, Krefeld • 08/01 44681-05-ES 2657 22.05.2003 16:52 Uhr Seite 59
